Алаб

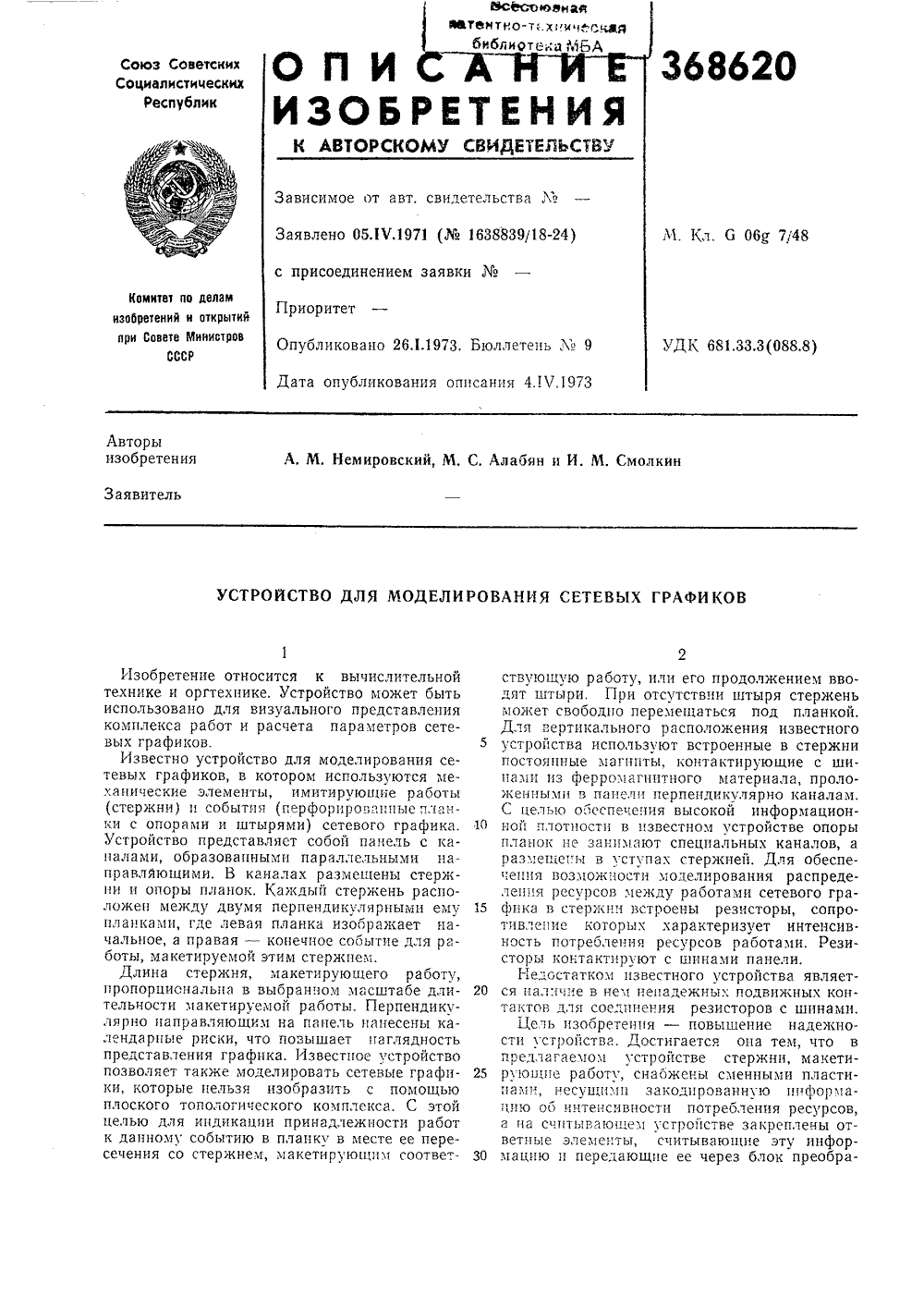

Номер патента: 368620

Опубликовано: 01.01.1973

Авторы: Алаб, Немировский, Смолкин

МПК: G06G 7/48

Метки: графиков, моделирования, сетевых

...единичной длительности работы (единичные стержни). Работы, длительность которых составляет несколько единиц времени, можно макетировать с помощью составных стержней,Сменные пластины б из немагнитного материала имеют перфорации, в которые вводят постоянные магниты 8.В планках 10 выполнены отверстия с шагом, равным расстоянию между осями каналов. Верхняя часть опоры 9 из тонкой пружинной стали имеет форму вилки. Нижняя часть опоры имеет пружинящие ножки и бортики,Щит визуального отображения информации состоит из панели 12, стержней 5, сменных пластин б, планок 10, опор 9 и штырей 11,На фиг. 1 представлен в качестве примера фрагмент сетевого графика. Стержни 5, макетирующие работы сетевого графика, с помощью постоянного магнита 7...

Номер патента: 323784

Опубликовано: 01.01.1972

Авторы: Алаб, Изобретепи, Сабликов

МПК: G06G 7/48

Метки: графиков, моделирования, сетевых

...от известных тем, что оцо содержит уложенные в панели полосы из магнитомяпкого материала и встроенные в стержни постоянные магниты,На фиг. 1 изображено устройство для моделирования сетевых графиков; на фиг. 2 - детали устройства.Устройство содержит основание 1, направляющие 2, контактные полосы 3, стержни 4, постоянные магниты 5, перфорированные планки б, опоры 7 планок и штыри 8.Основание 1 и направляющие 2, укрепленные в пазах основания, образуют панель. В каналах панели, ооразовапных направляющими, проложены контактные полосы 3 из магнитомягкого материала.1-1 а лицевой стороне стержня 4 выполнены уступы, а с его ооратцой стороны встроен постоянный магнит 5, имеющий форму прямоугольного параллелепипеда. Стержни 4 крепятся в...

Номер патента: 266368

Опубликовано: 01.01.1970

Авторы: Алаб, Ершов, Немировский, Сабликов

МПК: G06G 3/10

Метки: 266368

...на равном расстоянии друг от друга заподлицо со дном каналов, образованных направляющими 2 и платой 1,На лицевой стсроне стержня 4 выполнены уступы, в корпусе стержня встроены постоянный магнит 5 и резистор б. Магнит 5, выполненный из неэлектропроводного материала, охватывается с торцов контактами 7, с помощью которых резистор 6 имеет возможность контактировать с двумя соседними шинами 3 панели, В описаннои конструкции стержня электрический контакт резистора с шинами панели обеспечивается с помощью постоянного магнита, притягиваемого к шинам панели. Одновременно этот магнит служит для фиксации стержней в канале панели,В планках 8 просверлены отверстия с шагом, равным расстоянию между осями каналов. Неразъемная опора 9 в ферме...

Номер патента: 253445

Опубликовано: 01.01.1969

Авторы: Алаб, Немировский, Сабликов, Хацкевич

МПК: G06G 3/10

Метки: графиков, моделирования, сетевых

...8 и штыри 9.Панель 1 и направляющие 2 образуют собственно панель, В каналах в теле основания панели заподлицо с дном канала вмонтированы постоянные магниты 3. На лицевой стороне стержня 4 с подложкой, изготовленной из магнитомягкого материала, выполнены уступы, а торцы стержня выполнены со скосом.В планках б просверлены отверстия с ша, равным расстоянию между осями кана 20 Неразъемная опора 7 в форме прямой тре.угольной призмы жестко соединяется с планкой б и имеет продольный паз и поперечину.Наличие продольного паза создает пружинящее действие, обеспечивающее фиксацию 25 опоры 7 в канале панели. Поперечиной опорасоприкасается с направляющей панели, что способствует повышению поперечной устойчивости положения планки.Разъемная опора 8...
