G06G — Аналоговые вычислительные машины

Номер патента: 146097

Опубликовано: 01.01.1962

Автор: Неслуховский

МПК: G06G 1/02, G06G 7/06

Метки: интеграторов, соединения

...схему Вб, Перед вводом каждого переполнения код в данном разряде регистра гасится. Гашение выполняется вентильной схемой Вб через запрещающий вход, Выбор переполнений ЛХ и ЛУ при такой системе построения программного управления производится так же, как и в большинстве ЦДА по адресам АЛХ и АЛУ. Выборка из регистра РЛ 5 приращений ЛХ и ЛУ осуществляется с помощью вентильных схем В 2, ВЗ и В 4.В схемах на фиг. 2, 3, 4 и 5 набор кодов каждого адреса производится коммутацией временных импульсов ВИ (1, 2, 3 и - 2, и - 1, п). Временные импульсы выбираются по номерам разрядов, имеющих коды 1 Выбор кодов для каждого интегратора во времени производится вентильными схемами В 1, В 2 ВУ - 1, ВЛ, управляемых от выходных шин коммутатора,...

Номер патента: 146514

Опубликовано: 01.01.1962

Автор: Цветов

МПК: G06G 7/161, G06G 7/20

Метки: z=x2y, вычисления, зависимости

...лампы Л оказываются по форме весьма близкими к равнобедренным тре. угольникам (фиг. 2) с высотой, равной КУ, где К, - коэффициент усиления интегрирующего усилителя ИУ (фиг, 1). Величина коэффициента К зависит от величины периода Тскважности импульсов на левой сетке чампы Л 6, коэффициентов усиления усилителей и величины интегрирующей цепочки Яз 0 С 14. Это означает, что для стабилизации коэффициента К, следует вместо самоходного мультивибратора на лампе Л, применить стабилизированный по частоте генератор. Сопротивление Рьо должно быть константановым, а конденсатор С 1 - слюдяным. Для уменьшения нестабильности коэффициентов усиления, вызванной температурной нестабильностью анодных и катодных сопротивлений, следует использовать...

Номер патента: 146515

Опубликовано: 01.01.1962

Автор: Ницецкий

МПК: G06G 7/46

Метки: анизотропной, многослойной, моделирования, наклонными, осями, среды

...сетки положена обычная квадратная иликубическая сетка, но для изображения наклона осей она дополнена одной диагональной ветвью.Обычно диагональные элементы вводятся в моделирующие сеткис целью повышения точности решения задач при изотропных средах,описываемых уравнением Лапласа.В данном случае моделируемое уравнение отличается от уравненияд рЛапласа наличием смешанной производнойдх дгкоэффициентов. Оно имеет вид146515б, - проводимость в направлении падения пластов;О, - проводимость поперек слоев;6 - угол между осью Х сетки и направлением падения пластов.Приведенные формулы и сетка справедливы для плоскопараллельпых полей, не зависящих от координаты У и для таких объемных полей, когда ось У не пересекает пластов,Уравнению (1)...

Номер патента: 146548

Опубликовано: 01.01.1962

Авторы: Гольденберг, Джунковский, Качурин

МПК: G01W 1/00, G06G 7/00

Метки: аэрофизических, величин, измерений, результатов

...на электронной лампе 2. После ограничения сигнал переменной частоты поступает через дозирующую емкость 3 на частотный детектор, выполненный на диодах 4 и б. Нагрузкой детектора служит сопротивление б, на котором падение напряжения пропорционально входному сигналу. Это напряжение через ряд интегрирующих цепочек КС 7, 8, 9, 10, 1, 12 и 13 интегрирующего блока поступает на переключатель 11 и далее через переключатель 15 на накопительную емкость 1 б. При вклю М 146548чении переключателей 14, 15, 17 и 18 интегрирующий блок через накопительную емкость 1 б подключается к сетке дифференциального вольтметра, собранного на лампе 19, к анодам которой подключен стрелочный индикатор 20 Для определения мгновенного значения интегрируемого...

Номер патента: 146869

Опубликовано: 01.01.1962

Автор: Дружинин

МПК: G06G 7/52

Метки: моделирования, отказов, появления, процесса, систем, статистического, технических, элементов

...границ элементов представляются в виде последовательно генерируемых многих реализаций линейно меняющихся напряжений. Линейно меняющиеся напряжения имеют случайные начальные значения и случайную скорость изменения, Эти моделирующие изменения параметра элемента реализации линейного случайного процесса сравниваются с моделирующими границу допуска постоянными или линейными случайными напряжениями. Моменты совпадения значений напряжений фиксируются. По распределению интервалов времени между началом генерирования каждой пары реализаций и моментом их совпадения определяют закон распределения времени нахождения элемента в исправном состоянии.Предмет изобретенияСпособ статистического моделирования процесса появления отказов элементов...

Номер патента: 146973

Опубликовано: 01.01.1962

Автор: Волохонский

МПК: G01L 7/02, G06G 7/48

Метки: взволнованной, воды, воздуха, волн, давления, моделирования, поверхности, путем, свободной, тангенциального, трения, шероховатости

...ошибки, связанной с искривлением движения воздушного потока. Каждая модель плоской волны имеет своими границами вершины и ложбины, что облегчает соединение их друг с другом.Воздушный поток создается при вращении крыльчатки 2, число оборотов которой определяется из условия моделирования заданной скорости ветра относительно модели плоской волны с наличием переносной скорости. Давление у поверхности моделей волн измеряется дифференциальными манометрами, На фиг, 1 показаны выводы 4 и б только двух манометров.На поверхности моделей плоских волн наложена гибкая лента б (см. фиг, 2), которая совершает продольные колебания и удерживается роликами 7 и 8. Лента 6 изготовляется из резины минимальной толщины, благодаря чему она может...

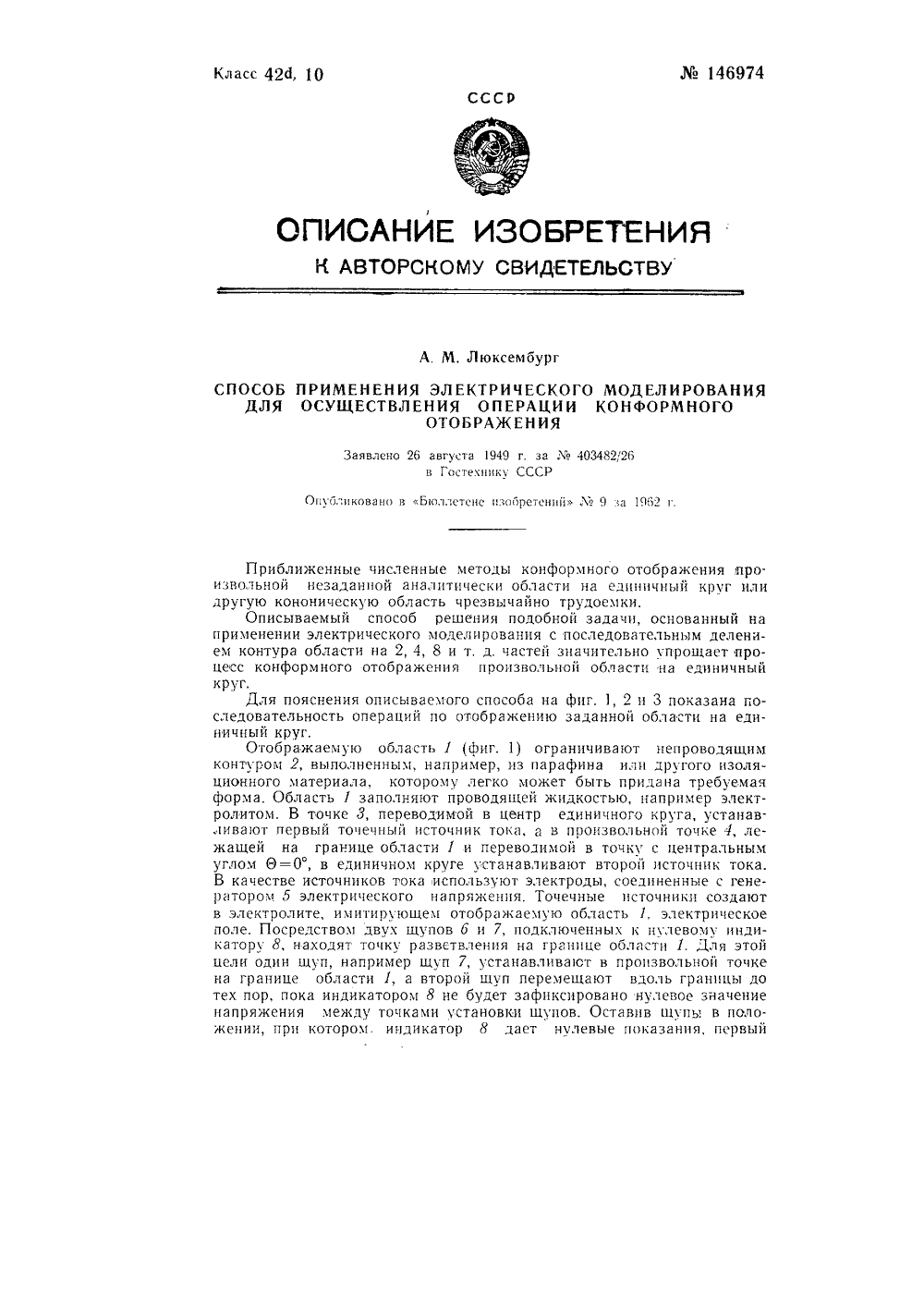

Номер патента: 146974

Опубликовано: 01.01.1962

Автор: Люксембург

МПК: G06G 7/22, G06G 7/42

Метки: конформного, моделирования, операции, отображения, применения, электрического

...произвольной точке на границе области 1, а второй шуп перемещают вдоль границы до тех пор, пока индикатором 8 не будет зафиксировано нулевое значение напряжения между точками установки щупов. Оставив щупы в положении, прн котором. индикатор 8 дает нулевые показания, первый146 С 974точечный источник тока переносят из гочки 8 на границу области 1 и перемещают его вдоль границы до получения нулевого показания индикатора 8, например до точки 9. Оставив источники тока в точках 4 и 9 один из щупов, например щу 1 п б, индикатора 8 переносят в точку,3, а второй перемещают вдоль границы областями 1 до тех пор, пока разность потенциалов между щупами б и 7 не станет равной нулю, например при положении щупа 7 в точке 10 (фиг, 2), Точка 10 будет...

Номер патента: 146975

Опубликовано: 01.01.1962

Автор: Арутюнов

МПК: G06G 7/38

Метки: двумерная, дифференциального, коэффициентов, самонастраивающаяся, следящая, уравнения

...изучаемого процесса и ее аналога, вычисленного моделью. В режиме слежения, когда сигнал рассогласования равен нулю, выходная переменная следящей системы оказывается пропорциональной алгебраической сумме двух величин. одна из которых пропорциональна коэффициенту при первой произХо 14 И 75 Предмет изобретения Двумерная самонастраивающаяся следящая система для автоматического определения коэффициентов дифференциального уравнения, состоящая из преобразователя переменной величины исследуемого процесса в электрические напрякения, блока вычисления производных, модели изучаемого уравнения и блока самонастройки, о тл и ч а ю щ а я ся тем, что, с целью одновременного и быстрого определения двух неизвестных коэффициентов до окончания изучаемого...

Номер патента: 146976

Опубликовано: 01.01.1962

Автор: Тавдгиридзе

МПК: G06G 7/184

Метки: интегрирующее, конденсатором, накапливающим, одним, постоянного, сигналов

...конденсатор 1 заряжается током от двух пентодов 2 и 3, которые питаются от изолированных источников питания, подключенных к зажимам 4 и 5. Пентод 2 выполняет функции измерения, пентод 3 - функции компенсации. Экранные напряжения для пентодов 2 и 3 подают на зажимы б и , а входной сигнал - на зажимы 8. Пентоды работают в режиме класса А. Устройство одинаково чувствительно к сигналам разной полярности.С целью компенсации схемной погрешности в устройстве предусмотрены триоды 9 и 10. Триоды также питаются от изолированных источников питания, Сопротивления 11 и 12 анодных нагрузок триодов вклю14 б 976 чены в цепи делителей напряжения, задающих начальное смещение сеткам пентодов 2 и 3 Сетки триодов присоединены к делителям напряжений,...

Номер патента: 146977

Опубликовано: 01.01.1962

Автор: Кияновский

МПК: G06G 7/188

Метки: времени, дифференциальной, дифференцирующее, кривой, максимум, момента, пиковое, прохождения

...с контактным водилом 5 приращений, которое свободно насажено на вал и возвращается в исходное положение с помощью пружины б при отсутствии сцепления с муфтой 4. На том жс валу свободно вращается контактное водило 7 максимума, которое может занимать на валу любое положение. При повороте движка реохорда 2 электромагнитная муфта 4 включается и поворачивает водило 5 на угол а равный углу поворота движка реохорда Угол а, пропорционален измеряемой э.д.с. Водило 5 передвигает водило 7 максимума на тот же угол а. При уравновешивании схемы муфта 4 выключается, водило 5 возвращается в исходное положение, а водило 7Ло 146977 Предмет изобретения Дифференцирующее пиковое устройство для определения момента времени прохождения через максимум...

Номер патента: 146978

Опубликовано: 01.01.1962

Автор: Нинецкий

МПК: G06G 7/46

Метки: бесконечно, лапласа, моделирования, областях, протяженных, уравнения

...сопротивлением 3 с аналогом бесконечно удаленной точки.Понижение размерности реостатной сетки обеспечивает малый удельный вес модели периферии по числу элементов (если моделью основной области служит сетка), но вследствие этого не позволяет производить измерения по периферии. Поэтому описываемое устройство применимо только в случаях, когда от измерений по п.пиферии можно отказаться.14 б 978Погрешности конечных размеров модели полностью устраняются лишь при двух произвольно выбираемых типах полей, например при сферических или плоских гармониках порядка и, и иСопротивления сетки, соединяющие круглую плоскую модель с точкой нулевого потенциала, должны имитировать проводимостьи, и,а и+и а для сферической модели проводимостьа и, и,5а...

Номер патента: 147027

Опубликовано: 01.01.1962

Автор: Кроль

МПК: G06G 7/48

Метки: моделирования, процесса, самовоспроизведения

...что сами по себе связи между многополюсниками образоваться не могут. Для того, чтобы эти связи начали образовываться, предварительно строится некоторая цепочка из некоторого числа и последовательно соединенных друг с другом многополюсников. Все многополюсники этой цепи различны (типы А, В, С и т. д. не повторяются). Лишь после внесения такой цепи (или нескольких цепей) может начаться образование связей между многополюсниками. Связи устанавливаются в случайном порядке, определяемом той случайной последовательностью, в которой подается напряжение на первичные обмотки самоблокирующихся реле. Связываться друг с другом могут только многополюсники, настроенные на одинаковые частоты. При этом многополюсники, присоединяющиеся к...

Номер патента: 147030

Опубликовано: 01.01.1962

Автор: Фицнер

МПК: G06G 7/46

Метки: дифференциальных, интегратор, производных, решения, сеточный, уравнений, частных

...тл и ч а ю щи й с я тем, что, с целью автоматизации процесса решения задачи подбором требуемых параметров сетки интегратора, к узловым точкам сетки и датчикам напряжений подключены блоки сравнения напряжений, выходы которых соединены с блоком модуля, предназначенным для выделения наибольшей по модулю входной величины, и соединенным с многоканальным автоматическим оптимизатором, служащим для уменьшения выходной величины блока модуля и выработки управляющих сигналов для воздействия на параметры интегратораГостаиитсль Е. И, Кривенко Редактор Е. Г. Манежева Тсхред А. А. Кудрявицная Корректор Г. Е. Кудрявцева 11 одп к пеи. 762 г. Формат бум. 70 К 08/,в Объем О,8 иад. л. Лак 4752 Тираж 00 Цена 4 кои. ЦБТИ Комитета по делам ивооретений и...

Номер патента: 147035

Опубликовано: 01.01.1962

Авторы: Пухов, Степанов

МПК: G06G 7/46

Метки: бигармонического, д4ф(x, модель, решения, типа, уравнения, электрическая

...потенциалов на кснцах сопротивлений 2";. На чертеже показана схема соединения сеток описываемой модели. В описываемой электрической модели для решения бнгармоннческого уравнения типа . 4 р(х, у) =1(х,у) это уравнение заменяется системой уравнений: ф - . тр=1 (х, у) - , (х 1)2 ср=, (х, уу) .Г. 147035Указанная система уравнений моделируется двухсеточной моделью, при этом сетки ( и П имеют различную конфигурацию, а граничные условия оказываются известными.Граничные значения функции г моделируются значеничми потенциалов в контурных узлах обеих сеток, а значения нормальной произдрводной, -- гоками. вводимыми в предконтурные узлы верхней первой) сетки.Процесс уравновещивания состоит в уравнивании потенциалов н одноименных узлах обеих...

Номер патента: 147250

Опубликовано: 01.01.1962

Автор: Караванов

МПК: G06G 7/22

Метки: величину, перемещений, поворота, пропорциональную, угла, угловых, электромеханический

...потоков в ярме трансформатора.В результате, возникающая э.д,с. во вторичной обмотке трансформатора изменяется пропорционально кубу косинуса угла поворота,Описанный электромеханический преобразователь угловых перемещений в величину, пропорциональную соз угла поворота, мокет найти применение в счетно-решающих устройствах,П редм ет изобретенияЭлектромеханический преобразователь угловых перемещений в величину, пропорциональную сов угла поворота гр, содержащий планетарный механизм из сателлитнои шестерни, поворачиваемой с помощью водила около оси солнечной шестерни, и датчик трансформаторного типа, о тл и ч а ю щ и й с я тем, что, с целью получения указанной зависимости, шестерни взяты с отношением диаметров 1: 4, в результате чего...

Номер патента: 147331

Опубликовано: 01.01.1962

Автор: Мазуров

МПК: G06G 7/20

Метки: возведения, куб

...элемента п,п.э, приН -- .0) сбалансирован, т, е.оР йАбсолютная величина сопротивлений,Р 2 и Я, выбирается так, чтобы имело место соотношение%; ро.При этом почти весь ток . течет через п.п,э. При наличии тока . происходит увеличение сопротивления п.п.э. вследствие появления магнитного поля Н,Если Н=ксгде к - коэффициент пропорциональности,з згде а -. - Иро, т. е. предлагаемое устройство осеспечивает получение кубической зависимости Р,отВвиду хорошего выполнения схема обеспечивает высококачественное возведение в куб и работу в диапазоне частот от . -- . О до высоких частот (теоретически до нескольких десятков мегагерц). Достоинством схемы является то, что токна выход не попадает при любых его амплитудах.Предлагаемое устройство...

Номер патента: 147332

Опубликовано: 01.01.1962

Автор: Цыганов

МПК: G06G 7/38

Метки: интегрирующее

...величин, например,(х, у, ). Это напряжение подаетЫхный блок 2, куда также вводится текущая величина ср - угла, образованного между касательной к кривой= у(х) и положительным направлением оси абсцисс Выходное напряжение с вычислительного блока 2 в виде некоторой функции 1 з подается на косинусную оомотку 3 вращающегося трансформатора 4, на синусную обмотку 5 которого подается напряжение непосредственно с функционального блока 1.В зависимости от напряжений, поданных на обмотки 3 и 5 вращаегося трансформатора 4, будет изменяться угол а - угол поворота торной обмотки 6, которая служит датчиком следящей системы, со147332 держащей усилитель 7 и исполнительный двигатель 8 Двигатель 8 вращает переднее колесо 9 трехколесной каретки 10, заднее...

Номер патента: 147333

Опубликовано: 01.01.1962

Авторы: Левитина, Пинчук

МПК: G06G 7/34

Метки: усредняющее

...2 (СКВТ, сельсин, индукционный потенциометр и т. п,) равно нулю и выходной сигнал квадратора 3 также равен нулю. Если же величина а равна некоторому значению, то она в датчике 2 преобразуется в пропорциональное этому значению напряжение (обозначим его тоже а) с сохранением знака вводимой величины, а с квадратора 3 снимается в виде напряжения, пропорционального произведению (а - р) /(а - р)/ с тем же знаком. В качестве квадратора в данном случае применен индукционный потенциометр, Обозначив (а - р) = Ла, получим (/, = К: Ла/Ла/,где К - коэффициент пропорциональности;Ла - численное значение величины разности (а - р) или ошибки,Аналогично на следующие входные валики подводятся соответственно величины б, вгг и с квадраторов 3...

Номер патента: 147335

Опубликовано: 01.01.1962

Авторы: Болотов, Буцько

МПК: G06G 7/182

Метки: интегратор, магнитный

...в отличие от известных выполнено ввиде незамкнутого тора из магнитножесткого материала с управляющей обмоткой, в разрезе которого вставлен тор из магнитномягкого материала с выходной обмоткой. В этом устройстве в отличие от известных, не требуется специальных импульсов чтения дляопределения остаточного состояния и при чтении не изменяется остаточная индукция запоминающего элемента. Устройство отличается простотой, компактностью и надежностью,На чертеже показана блок-схема предлагаемого устройства,Управление выходным напряжением и запоминателем значений величин индукции осущсствляется путем помещения в магнитной цепимагнитножесткого сердечника с прямоугольной петлей гистерезиса 1, атакже регулируемого элемента, в качестве которого...

Номер патента: 147336

Опубликовано: 01.01.1962

Авторы: Бирман, Гольцман, Квальвассер, Моисеев, Нахамкин

МПК: G06G 7/14

Метки: многоканальное, сигналов, суммирования, электрических

...в девять групп, последовательно подключаются переключателем 1 через усилители 2 на входы регулируемых линий 3 задержки. Регулирование времени задержки отдельно для каждого входного сигнала осуществляется при помощи переключателей 4.Восемь задержанных на заданные величины времени входных1 суммируемых) сигналов поступают на входы коммутатора 5, а один сигнал средний) подается непосредственно к середине суммирующей линии б задержки. Коммутатоп 5 на каждом своем оборое различным образом размещает сигналы вдоль отводов 7 суммирующей линии задержки, что обеспечивает вывод результатов суммирования в необходимой последовательности, Переключатели 8 совместно с тумблером 9 .предназначены для проверки правильности работы усилителей 2.147336...

Номер патента: 147369

Опубликовано: 01.01.1962

Автор: Усынин

МПК: G06G 7/32

Метки: анализатор, дифференциальный, коэффициентами, линейных, постоянными, трансформаторный, уравнений

...у, может быть выражена в виде линейной функции от значе1473 б 9ниР у,; для,других значений индекса и значений различных производных у;, на краю области (х=О).Выражение для кратной производной от у, имеет вид также линейной зависимости аналогичного характера. Эти линейные уравнения используются как алгоритмы построения схем-аналогов операторов Й,в на основе использования многообмоточных трансформаторов.Если в упомянутых уравнениях ординаты моделировать напряжениями, подаваемыми на первичные обмотки многообмоточных трансформаторов, а коэффициенты трансформации выполнить пропорциональными контактам уравнений, то электрическими аналогами конечно-разностных операторов 0;.,со; являются схемы, обозначенные на чертеже соответственно 1 и...

Номер патента: 147370

Опубликовано: 01.01.1962

Автор: Усынин

МПК: G06G 7/32

Метки: анализатор, дифференциальный, линейных, трансформаторный, уравнений

...в некоторой точке х области Охможно выразить в виде линейной функции значений производных у(х) на краеМ .147370и в ряде других точек области изменения аргумента, Этими линейными функциями определяются операторы 0и . Выражения для операторов используются в качестве алгоритма при построении схем-аналогов этих операторов,Если в упомянутых уравнениях ординаты моделировать напряжениями, подаваемыми на первичные обмотки многообмоточных трансформаторов, а коэффициенты уравнения устанавливать на потенциометрах 1, то. электрическими аналогами операторов 0 - " иявляются схемы, обозначенные на чертеже 1 и П соответственно. При этом полное сопротивление потенциометров 1 выбирается из условия близости режима работы трансформаторов 2 к холостому...

Номер патента: 147372

Опубликовано: 01.01.1962

Авторы: Мазуров, Прудников

МПК: G06G 7/162, G06G 7/26

Метки: датчика, использованием, перемножитель, функциональный, холла

...%2) потенциометр 5, добиваются при его регулировке равенства:Й а Р 23 га+ 1 бгде Ра и Я - сопротивления плеч потенциометра.Это выражение (1) является условием равенства абсолютных ве. личин магнитных потоков в обмоткахи Н в отсутствие магнитного поля Н электромагнита 1, возникающего под действием тока , (вход б) Н=к с, (2).Включая концы обмоток 1 и П так, чтобы создаваемые в них потоки были направлены противоположно, получают, что напряжение Сх на выходе 7 при отсутствии поля Н при выполнении равенства (1) равно нулю при любом(вход 8).При одновременном воздействии на датчик токаи поля Н на электродах 2, 3 появляется дополнительное напряжение 0 , равное( = - "= -- 3 Н,хД 2 2где С - напряжение Холла, являющееся выходным;Р - постоянная...

Номер патента: 147374

Опубликовано: 01.01.1962

Автор: Паценкер

МПК: G06G 3/10

Метки: закона, изменения, линейного, параметра

...искомой прямой расположением стержня 1, находящегося под действием ряда линейных пружин 2. Пружины закреплены своими концами в рамках 3 и соединены в средних точках со стержнем 1.При сдвиге рамок с пружинами в направлении оси искомой линейной функции до положения середины рамок на зарегистрированные точки стержень оказывается под воздействием пружин. Со стороны -той пружины на стержень будет действовать сила Р;=К б; того или иного знака, где г 1; - величина отклонения точки от стержня; К - жесткость пружины.Работа, затраченная на деформацию пружины, определяется слещей зависимостью:.А,= ) К, б.2судет минимальным, т. е.о -мин,Следовательно, положение стержня относительно зарегистрированных точек совпадает с условием усреднения этих...

Номер патента: 147377

Опубликовано: 01.01.1962

Автор: Махонин

МПК: G06G 7/52

Метки: величины, вероятности, плотности, распределения, случайной, способу, функции, электрической, этому

...уменьшают) на небольшую величину ЛУю и вновь измеряют среднее значение ограниченного сигнала. Далее вычисляют отношение разности средних значений к приращению ЛУю, т, е.:д ср Крдц, ыу,Проводя ряд подобных измерений, получают функцию распределения:- =1(1,) = +11(У) 0,).д срД 1 оАналогичным образом, изменяя ею и дифференцируя второй раз среднее значение по уровню ограничения, измеряют плотность вероятности ы(Ую)Устройство, реализующее описываемый способ, содержит п ограничителей 1 - 1 п, которые работают с уровнями ограничения Ую 1, равны- МИ О,ЛУ 2 ЛУ, ПЛ 11 ю СООтВЕтетВЕННО; И ОдИНаКОВЫХ уСрЕдНяЮщИХ устройств 2 - 2 гг; (и - 1) одинаковых первых вычитающих устройств 3 - 3(гг - 1), на выходе которых образуются первые разности ЛУсрг=Уср....

Номер патента: 147798

Опубликовано: 01.01.1962

Автор: Карандаков

МПК: G06G 7/68

Метки: изгибаемого, модель, стержня, электрическая

...аналог изгибаемого стержняСхема электрической модели изображена на чертеже.Модель выполнена в виде четырехполюсника с входными зажимами 1-2 и 3-4. Между зажимами 1 и 3 и 2 и 4 включены одинаковые активные сопротивления 5 и б. Величина этих сопротивлений выбирается(,уравной2 Е 1 ,-- где 1 - длина стержня; Е 1 - жесткость стержня; Ху - коэффициент пропорциональности между напряжениями и углами поворота стержня; л- коэффициент пропорциональности между токами в схеме и моментами в жестко закрепленных концах стержня.В диагонали четырехполюсника включены источники 7 и 8 э. д. с., соединенные последовательно с сопротивлениями 9 и 10, величина которых выбирается в три раза меньшей величины сопротивлений 5 и б. Между зажимами 1-2 и 3-4...

Номер патента: 147799

Опубликовано: 01.01.1962

Авторы: Мазуров, Прудников

МПК: G06G 7/162

Метки: использовании, множительное, основанное, холла, эффекта

...создающая магнитное поле Н, в котром находится датчик Холла,Токовый электрод 1 подключен к сетке лампы усилителя, токовый электрод 3 - на общую гальваническую точку, а электрод 2 Холла - - на сопротивление 5 цепи катода, Между общей гальванической точкой и токовым электродом 3 датчика включен источник 7 смещения цо), ток которого направлен навстречу постоянной составляющей тока усилител 51, а между истоником 8 ВходнОГО сиГна,1 а и токовым электродом 1 включено дополнительное сопротивление 9 (гя). Это сопротивление должно иметь такую величину, чтобы имело место соотношение г,+гя+Р 2 йз,з, Это обеспечивает протекание тока 1 п - постоянной147799 Предмет изобретения Множительное устройство, основанное на использовании эффекта Холла,...

Номер патента: 147800

Опубликовано: 01.01.1962

Автор: Левин

МПК: G06F 3/153, G06G 7/48

Метки: автоматическое, ванне, визуального, картины, моделируемого, наблюдения, поля, токовводящими, электрического, электролитической, элементами

...5 системы синхронной развертки лх чей потенциалоскопа и кинескопа, вращающегося переключателя 6, приводимого от электродвигателя 7, и нуль-индикатора 8,Токовводящие электроды 2 электролитической ванны 1 питаются для моделирования пространственных зарядов через переменные сопротивления 9 и подключены к соответствующим электродам вспомогательного элемента 10, например малой электролитической ванне (слой полупроводника с запрессованными в него металлическими нитями).Картина электрического поля основной ванны передается во вспомогательную с уменьшением масштаба. Поверхность среды малой ван147800 ны соприкасаетс 5 с торцовым стекОм погенциалоскопа 3, Выполняо шим функции мишени, Вращающийся переключатель б снимает дискретные значения...

Номер патента: 147844

Опубликовано: 01.01.1962

Автор: Яковлев

МПК: G06G 7/30

Метки: величины, дискретную, интерполятор, коммутаторного, непрерывной, преобразователю, типа

...выдающую цифру, равнуюсреднему арифметическому цифр этих коллекторов.Блок-схема описываемого устройства приведена на чертеже.Интерполятор состоит из логических схем: схемы совпадения 1, схемзапрещения 2 и 3 и схем 4, 5 и б, вырабатывающих соответственно кодыМ 1+ М,чисел У 1, и ф 2.2При возбуждении только одного коллектора 7 преооразователя навыходе схемы совпадения 1 сигнал отсутствует. Сигнал с выхода схемызапрещения 2 поступает на вход логической схемы 4 формирования числа Жь Устройство работает аналогично при возбуждении только одногоколлектора 8. При одновременном возбуждении обоих смежных коллекторов 7 и 8 преобразователя срабатывает схема совпадения 1. Выходной сигнал схемы совпадения 1 защищает выходные сигналы со схемзапрещения 2...

Номер патента: 148249

Опубликовано: 01.01.1962

Авторы: Альтшулер, Вишенчук, Липкович

МПК: G06G 7/24

Метки: импульсный

...1, 2 и схемы антисовпадений 3.Входные импульсы поступают на клеммы 4, 5 интегрирующей цепочки и одновременно на схему антисовпадений 3. На емкости С формируются экспоненциальные импульсы с передним фронтом, соответствующим заряду емкости, и задним фронтом, соответствующим ее разряду.Интегрированные импульсы поступают на усилители-ограничители 1 и 2, количество которых зависит от заданного диапазона измерения, Ограниченные импульсы поступают на один из входов схемы антисовпадений 3.На другой вход схемы антисовпадений поступают входные импульсы с клемм 4, 5, которые запирают выходной каскад на все время их прохождения. При этом на выходных клеммах 6, 7 схемы антисовпадений 3 будет получена пара импульсов, разность длительностей...
