Ауцграф
Блок управления
Номер патента: 457397
Опубликовано: 27.02.2006
Авторы: Ауцграф, Захаров, Коньков, Повицкий, Сычев, Федосеев
МПК: G05B 11/50, G05D 16/02
Метки: блок
Блок управления, содержащий датчик регулируемого давления и автоматический задатчик избыточного давления, подключенные к пневматическому сумматору, снабженному усилителем мощности выходного сигнала, а также источник питания и линию сброса воздуха, отличающийся тем, что, с целью регулирования скорости изменения выходного сигнала, в линию прохождения сигнала на усилитель мощности последовательно включены два одномембранных пневмоклапана с отрицательным сдвигом по давлению, подмембранная камера каждого из которых соединена с надмембранной камерой другого непосредственно, а с его подмембранной камерой через дроссель.
Устройство для дозирования жидкости
Номер патента: 342516
Опубликовано: 10.02.2006
Авторы: Ауцграф, Коньков, Перфильев, Семенов
МПК: B64D 13/06, G01F 11/02
Метки: дозирования, жидкости
Устройство для дозирования жидкости, содержащее камеру переменной емкости с установленной в ней между двумя соплами подпружиненной заслонкой, отличающееся тем, что, с целью увеличения точности измерения, с камерой переменной емкости соединена дозирующая камера с установленными в ней упругим полым элементом, заполненным газовой средой с избыточным давлением, и ограничителями его перемещения, определяющими величину дозы жидкости, заслонка выполнена из магнитопроводного материала, и на одном из сопел смонтирована катушка, питаемая дискретным электрическим сигналом постоянной частоты.
Пневматический датчик температуры
Номер патента: 476459
Опубликовано: 05.07.1975
Авторы: Ауцграф, Зорин, Коньков, Федосеев
МПК: G01K 5/32
Метки: датчик, пневматический, температуры
...дроссель выполнен с отрицательной зависимостью гидравлического сопротивления от температуры. На чертеже показана схема д Датчик представляет собой де ния на дросселях 1 и 2. Дроссел положительной зависимостью от гидросопротивления от темперао( При повышении температуры среды увеличивается перепад давлений на дросселе 1 и снижается перепад давлений на дросселе 2, Что ПОВЫШаЕт ВЫХОДНОЕ ДаВЛЕНИЕ Ромк Датчн. ка, которое является функцией измеряемой температуры. Повышение чувствительности и линейности выходного сигнала обеспечивается взаимной компенсацией нелинейностей обоих дросселей, а также за счет увеличения 5 диапазона изменения выходного сигнала.Для дальнейшего повышения чувствительности и линейности выходного сигнала возможен второй...
Датчик-реле перепада давлений
Номер патента: 315969
Опубликовано: 01.01.1971
Авторы: Ауцграф, Барский, Зорин, Коньков, Яковлев
МПК: G01L 13/02
Метки: давлений, датчик-реле, перепада

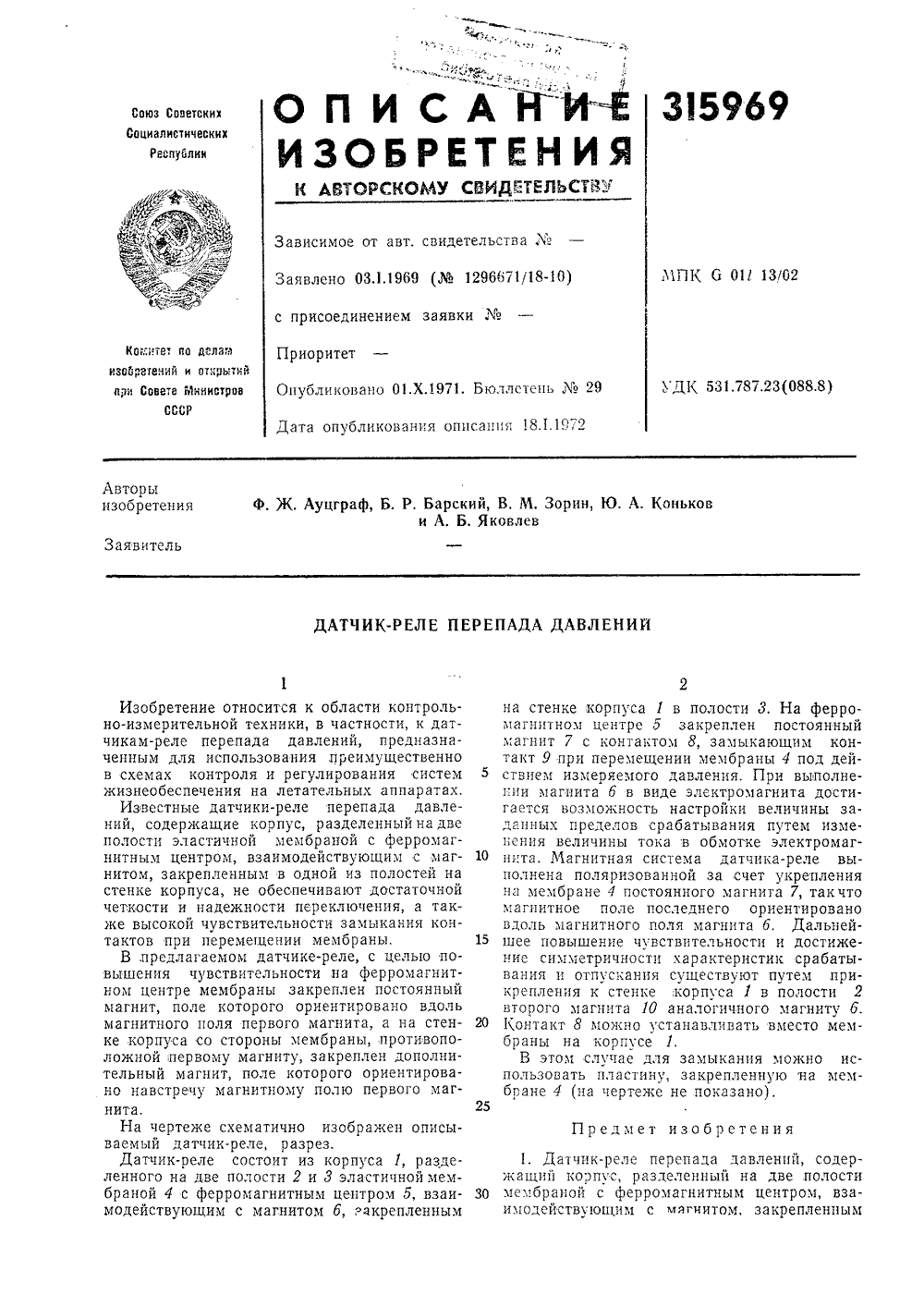

...ориентировано вдоль магнитного поля первого магнита, а на стен ке корпуса со стороны мембраны, противоположной первому магниту, закреплен дополнительный магнит, поле которого ориентировано навстречу магнитному полю первого магнита, 25На чертеже схематично изображен описываемый датчик-реле, разрез.Датчик-реле состоит из корпуса 1, разделенного на две полости 2 и 3 эластичной мембраной 4 с ферромагнитным центром б, взаи модействующим с магнитом б акрепленным на стенке корпуса 1 в полости 3, На ферромагнитном центре б закреплен постоянный магнит 7 с контактохт 8, замыкающим контакт 9 при перемещении мембраны 4 под действием измеряемого давления. При выполнении магнита б в виде электромагнита достигается возможность настройки величины...
Пневматический преобразователь длительности импульса в аналоговый сигнал
Номер патента: 289406
Опубликовано: 01.01.1971
Авторы: Ауцграф, Коньков, Перфильев
Метки: аналоговый, длительности, импульса, пневматический, сигнал
...с вхолом сигнала, а выход его - с атмосферой. Выход пцевмоклацлцл 3, являющийся безрасхолцым выхолом сигнала пневмопрсобразователя, соединен со своей управляющей камерой и через пиевмоемкость п ппевмосопротивление с. выхолом пцевмоповторитсля. В момент, когда входной сигнал цмеет зцачсццс Р, =1, пневмокоцтлкт писвмокляпаилразомкн 1 т, атмосфера Оказывается перекрытой. Пневмоповторитель за счет постоянства перепада давления ца своем лросселе обеспечивает постоянный расход. Через замкнутый пневмоконтакт цневмоклапдца 3 в пневмоемкости формируется лавлецпе, нарастающее с 1 юстояниой скоростью (определяемой величиной отрицательного сл 011 га - 1,1 ло величины Р= - =Р, - Л. Прц подаче сигнала Р, =-О пиевмо Онтакт пневмокллплиа:) 11...
Термочувствительный дроссель
Номер патента: 289399
Опубликовано: 01.01.1971
Авторы: Ауцграф, Барский, Коньков, Перфильев, Яковлев
МПК: G05D 7/01
Метки: дроссель, термочувствительный
...линейного расширения, отличным от коэффициента линейного расширения материала дросселирующего тела. При этом стержень жестко соединен с дросселирующим телом и подвижно соединен со стенкой указанной полости.На чертеже приведена схема термочувствительного дросселя.Коническая полость 1 имеет входной 2 и выходной 3 каналы. Дросселирующее тело 4 выполнено из материала с коэффициентом 2линейного расширения, не равным коэффициенту линейного расширения материаластенки полости в виде цилиндрической гильзыс кольцевым расширением 5 в ее средней части. Внутри гильзы закреплен стержень 6.С помощью винта 7 дросселирующее теломожет перемещаться вдоль оси коническойполости, Стержень б выполнен из материалас коэффициентом линейного расширения,близким...
219885
Номер патента: 219885
Опубликовано: 01.01.1968
Авторы: Ауцграф, Барский, Коньков, Сидоров
МПК: F15C 3/14, G06D 1/02, G06G 5/00 ...
Метки: 219885
...три повторителя.Сопло 11, равноудаленное от чувствительных элементов, совместно с дросселем 15 формируетдавление выхода Р,. Торцовые поверхности всех сопел лежат в одной плоскости,Каждая пара чувствительных элементов 1и б, 2 и 4, 8 и О работает аналогично. При подаче давления Рз чувствительные элементы 4,5 и 6, включецныс В цепь Ооратной связи, ра 5 ботают как следящие системы. В рабочей полости каждого элемента автоматически отработается давление, равное Р,. При изменениидавления Р, все чувствительные элементы и,следовательно, три точки пластины 7 переме 10 щаются ца одну и ту же величину.Пластина 7 перемещается параллельно торцам сопел 8, 9, и 10, так как положение пла.стццы 7 в пространстве однозначно определяется тремя точками....
Блок обратного предварения
Номер патента: 209078
Опубликовано: 01.01.1968
Авторы: Ауцграф, Дрогин, Коньков, Плюхин, Семенов, Сидоров, Федосеев, Яковлев
Метки: блок, обратного, предварения
...выходным каналом и камерой отрицательной обратной связи установлено пневматическое сопротивление обратной связи,Схема устройства приведена на чертеже.При возрастании давления во входном канале 1 давление в камере отрицательной обратной связи 2 увеличивается значительно быстрее, чем в камере , так как емкость 4 выбрана значительно больше емкости камеры 2. При увеличении давления в камере 2 мембраны перемещаются вверх, открывая сопло б, и происходит выравнивание давлений в камерах 2 и 3, поэтому давление в выходном канале б падает. При постоянном давлении на входе устроитва, давления в камерах 2 и 3 равны и равы давлению на выходе блока. Блок обратного предварения, содержащий О решающий усилитель, дроссель и камеру, образующие...
Пневматический преобразователь дискретного сигнала по времени
Номер патента: 207492
Опубликовано: 01.01.1968
Авторы: Ауцграф, Барский, Дрогин, Коньков, Плюхин, Семенов, Сидоров, Федосеев, Яковлев
МПК: F15C 3/04, G06D 1/02, G08C 13/00 ...
Метки: времени, дискретного, пневматический, сигнала
...сигнала получаем быстрое срабатывание диода 2 и медленное - диода 1,скретноПредмет обретени Пневматический пре го сигнала по времени да и дросссли, отлич 0 целью упрощения конс каналстройства соед иым каналом через д мом направлении и шу а со вторым выходньв 5 од, включенный в об также шуитированныйПневматические преобразователи ди го сигнала по времени известны,Предложенное устройство отличается от известных тем, что в нем входной канал устройства соединен с первым выходным каналом через диод, включенный в прямом направлении и шунтировапный дросселем, а со вторым выходным каналом через диод, включенный в обратном направлении, также шунтированньш дросселем. Схема устройства приведена на чертеже.Устройство содержит два диода 1 и 2,...
Пневматическое реле
