Интерполятор к преобразователю непрерывной величины в дискретную коммутаторного типа

Номер патента: 147844

Автор: Яковлев

ZIP архив

Текст

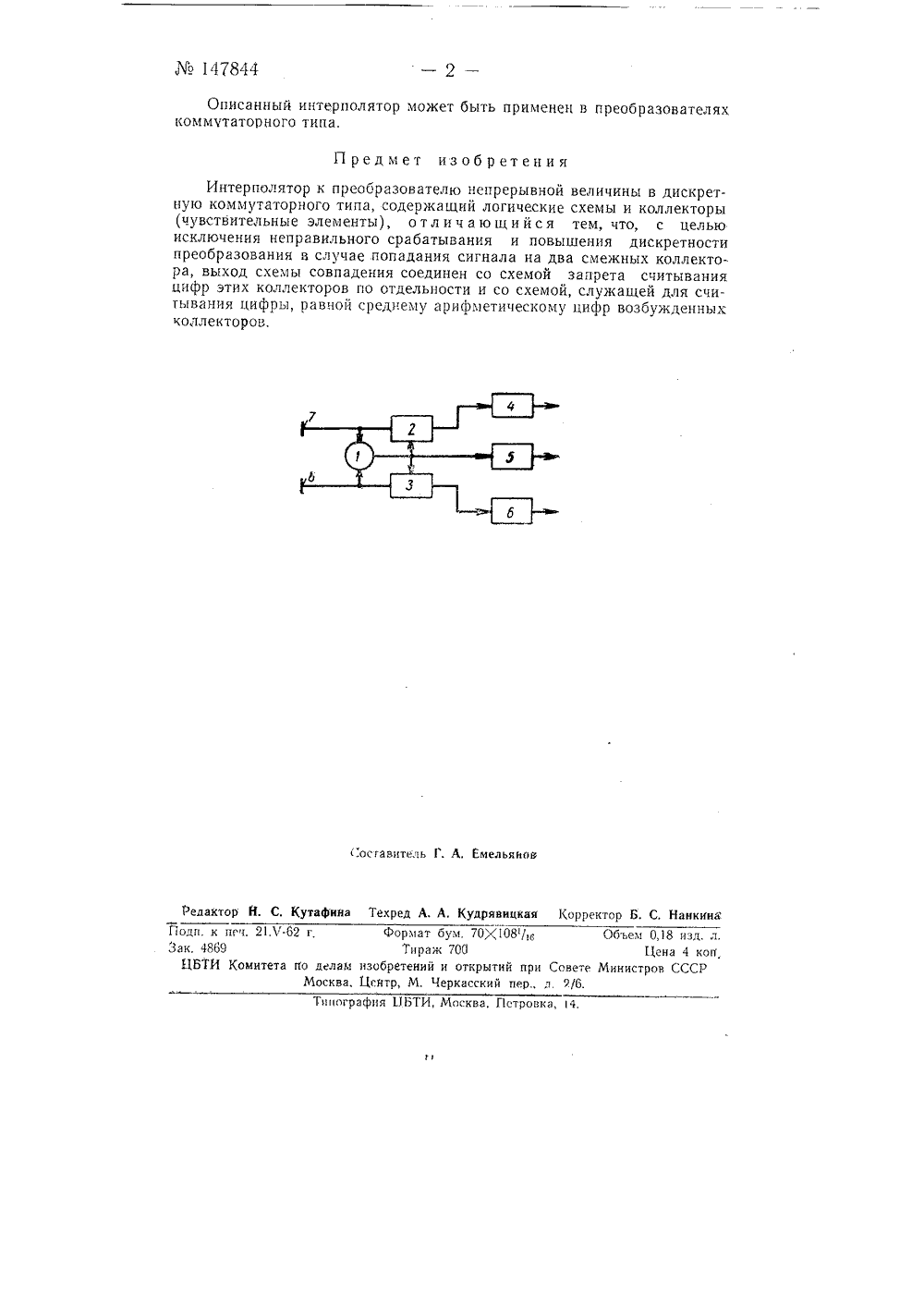

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 11 иопнснал группа Ло 174Д. А. ЯковлевИНТЕРПОЛЯТОР К ПРЕОБРАЗОВАТЕЛЮ НЕПРЕРЪВНОЙ ВЕЛИЧ И НЪ В ДИСКРЕТНУЮ КОММУТАТОР НОГО ТИ ПАЗаявлено 6 сентября 1961 г. за 1 Че 743716/26.24 в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Бюллетене изобретений Мо 11 за 1962 г.Известны устройства, преобразующие напряжение в код, построенные по методу считывания. Такие устройства обладают неоднозначностью за счет возможного одновременного перекрытия управляемымэлектронным потоком двух смежных коллекторов.Предлагаемый интерполятор повышает дискретность преобразования и исключает неправильное срабатывание в случае попадания сигнала на два смежных коллектора,Схема интерполятора состоит из простейших логических схем. Еслипоток электронов попадает только на один коллектор, то сигнал проходит в схему, выдающую цифру, соответствующую данному коллектору.Если поток электронов проходит одновременно на два смежных коллектора, то сигнал проходит только на схему, выдающую цифру, равнуюсреднему арифметическому цифр этих коллекторов.Блок-схема описываемого устройства приведена на чертеже.Интерполятор состоит из логических схем: схемы совпадения 1, схемзапрещения 2 и 3 и схем 4, 5 и б, вырабатывающих соответственно кодыМ 1+ М,чисел У 1, и ф 2.2При возбуждении только одного коллектора 7 преооразователя навыходе схемы совпадения 1 сигнал отсутствует. Сигнал с выхода схемызапрещения 2 поступает на вход логической схемы 4 формирования числа Жь Устройство работает аналогично при возбуждении только одногоколлектора 8. При одновременном возбуждении обоих смежных коллекторов 7 и 8 преобразователя срабатывает схема совпадения 1. Выходной сигнал схемы совпадения 1 защищает выходные сигналы со схемзапрещения 2 и 3, Кроме того, этот сигнал поступает на логическуюЮ,Мсхему 5 формирования кода числа2147844 Описанный интерполятор может быть применен в преобразователяхкоммутаторного типа,П редмет изобретения:осгавтесь Г. А, Емельянов Редактор Н КудрявицкаКорректор Б. С. Нанки афина Техр Подп. к пгч. 21 Хг, ак. 4869 ЦБТИ Комитета по делаь Фо р м ат бу м. 70 У(108/ Тираж 700 аобретений и открытий п Центр, М. Черкасский перОбъем 0,18 зд. л Цена 4 коп овете Министров СССРосква ографЦБТИ, Москва, Петровка, 4. Интерполятор к преобразователю непрерывной величины в дискретную коммутаторного типа, содержащий логические схемы и коллекторы (чувствительные элементы), о т л и ч а ю щ и й с я тем, что, с целью исключения неправильного срабатывания и повышения дискретности преобразования в случае попадания сигнала на два смежных коллектора, выход схемы совпадения соединен со схемой запрета считывания цифр этих коллекторов по отдельности и со схемой, служащей для считывания цифры, равной среднему арифметическому цифр возбужденных коллекторов,
