Функциональный перемножитель с использованием датчика холла
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

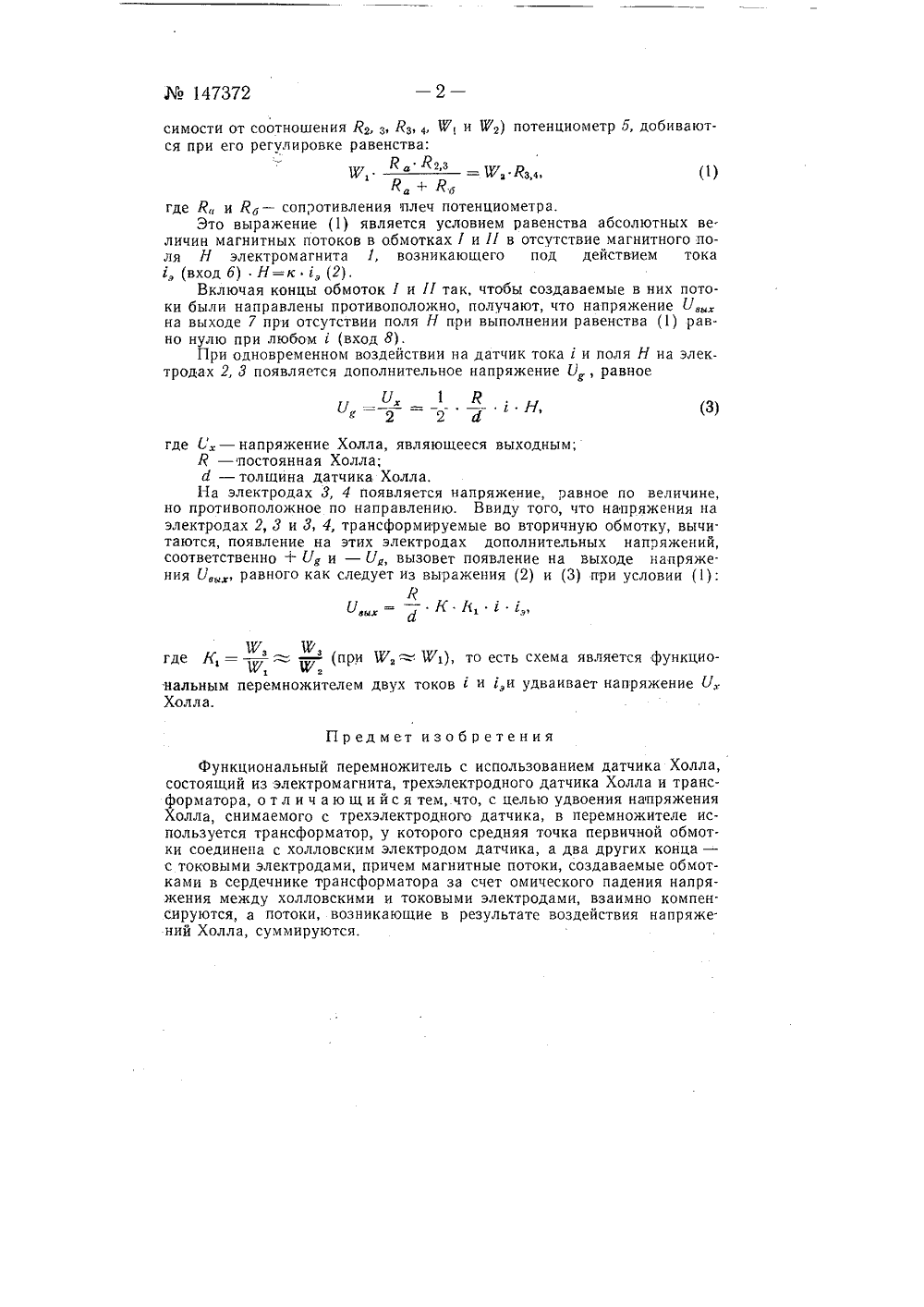

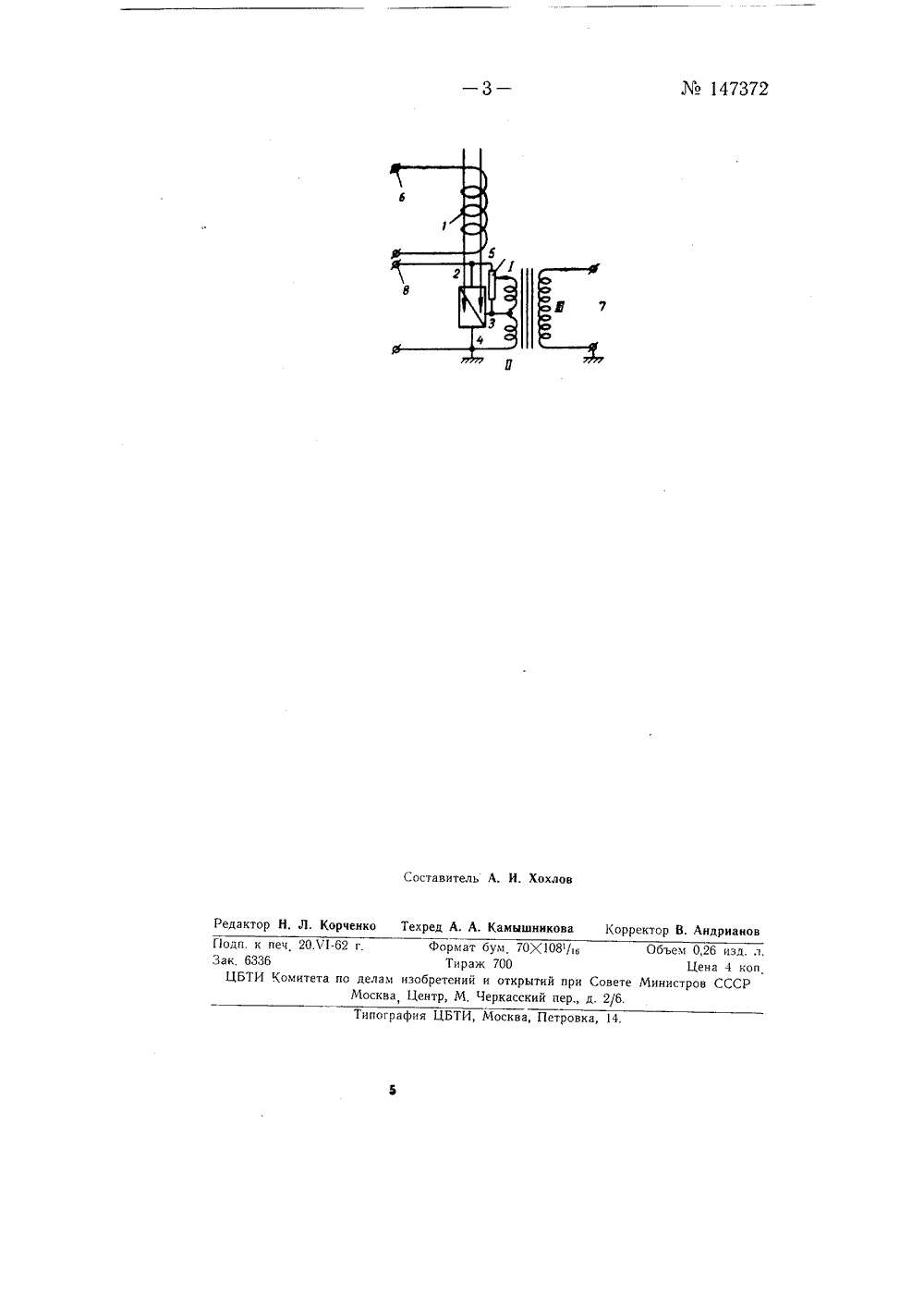

Подписная грг 1 гггга М 174 М. Е, Мазуров и И. Н, Прудников ФУНКЦИОНАЛЬНЫИ ПЕРЕМНОЖИТЕЛЬ С ИСПОЛЬЗОВАНИЕМ ДАТЧИКА ХОЛЛАЗаявлено 4 мая 1961 г. за728647/26 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений10 за 1962 г. Известны функциональные перемножители с использованием датчика Холла,Предлагаемый функциональный перемножитель отличается тем, что для удвоения напряжения Холла, снимаемого с трехэлектродного датчика, в перемножителе используется трансформатор, у которого средняя точка первичной обмотки соединена с холловским электродом датчика, а два других конца - с токовыми электродами Магнитные потоки, создаваемые обмотками,в сердечнике трансформатора за счет омического напряжения между холловскими и токовыми электродами, взаимно компенсируются, а потоки, возникающие в результате воздействия напряжения Холла, суммируются.Принципиальная схема описываемого устройства приведена на чертеже.Описываемый перемножитель состоит из электромагнита 1, в зазоре которого помещен трехэлектродный датчик Холла с электродами 2, 3, 4, и трансформатора, имеющего две первичные обмотки 1 и 11, подключенные к датчику между холловским электродом 3 и токовыми электродами 4, 2. Полагая, что индуктивные сопротивления первичных обмоток 1 и П (Г 1 и У) мало шунтируют сопротивления между электродами 2, 3 (Л 2, з) и 3, 4 Яз, 4), получают что обмотки 1 и О создают магнитные потоки, пропорциональные Иь з К 1 и Из,4 фз (г - ток через датчик), Подключая к одному из сопротивлений Р 2, з или Рз,4 (в зави.147372симости от соотношения Я 2 3 Р 3 у 4 Ф, и %2) потенциометр 5, добиваются при его регулировке равенства:Й а Р 23 га+ 1 бгде Ра и Я - сопротивления плеч потенциометра.Это выражение (1) является условием равенства абсолютных ве. личин магнитных потоков в обмоткахи Н в отсутствие магнитного поля Н электромагнита 1, возникающего под действием тока , (вход б) Н=к с, (2).Включая концы обмоток 1 и П так, чтобы создаваемые в них потоки были направлены противоположно, получают, что напряжение Сх на выходе 7 при отсутствии поля Н при выполнении равенства (1) равно нулю при любом(вход 8).При одновременном воздействии на датчик токаи поля Н на электродах 2, 3 появляется дополнительное напряжение 0 , равное( = - "= -- 3 Н,хД 2 2где С - напряжение Холла, являющееся выходным;Р - постоянная Холла;д - толщина датчика Холла.На электродах 3, 4 появляется напряжение, равное по величине, но противоположное по направлению. Ввиду того, что напряжения на электродах 2, 3 и 3, 4, трансформируемые во вторичную обмотку, вычитаются, появление на этих электродах дополнительных напряжений, соответственно + 03 и - У, вызовет появление на выходе напряже. ния Ьх, равного как следует из выражения (2) и (3) при условии (1):Ц= - К К, г с1 Г, Ю,где К, ==(при Ю, = Ю), то есть схема является функцио 1 2нальным перемножителем двух токов 1 и 3,и удваивает напряжение 0,Холла.Предмет изобретенияФункциональный перемножитель с использованием датчика Холла, состоящий из электромагнита, трехэлектродного датчика Холла и трансформатора, о т л и ч а ю щ и й с я тем, что, с целью удвоения напряжения Холла, снимаемого с трехэлектродного датчика, в перемножителе используется трансформатор, у которого средняя точка первичной обмотки соединена с холловским электродом датчика, а два других конца - с токовыми электродами, причем магнитные потоки, создаваемые обмотками в сердечнике трансформатора за счет омического падения напряжения между холловскими и токовыми электродами, взаимно компен. сируются, а потоки, возникающие в результате воздействия напряжений Холла, суммируются.147372 Составитель А. охло едактор Н. Л. Корченко Техред А, А. Камышникова Корректор В. Андриан Типография ЦБТИ, Москва, Петровка, 14. Поди. к печ 20.ЧгЗак. 6336ЦБТИ Комитета по формат бум 70Тираж 700 делам изобретений и откр Москва, Центр, М, Черкасс)(108/ы Объем 0,26 нзд. л.Цена 4 коптий при Совете Министров СССРий пер., д. 2/6.
СмотретьЗаявка
728647, 04.05.1961
Мазуров М. Е, Прудников И. Н
МПК / Метки
МПК: G06G 7/162, G06G 7/26
Метки: датчика, использованием, перемножитель, функциональный, холла
Опубликовано: 01.01.1962
