G06F 17/14 — преобразования Фурье, Уолша или аналогичные преобразования

Номер патента: 1387010

Опубликовано: 07.04.1988

Авторы: Бульбанюк, Фомичев, Эпштейн, Якименко

МПК: G01R 23/16, G06F 17/14

Метки: анализатор, спектра, фурье

...обнуления, а через первый вход синхронизатора 20 - на К-вход КЯ-триггера 28 и через элемент ИЛИ 25 - на вход обнуления входного регистра 1 и счетчиков 3 и Зг, которые устанавливаются в нулевое,состяние. При этом КЯ-триггер 28 срабатывает, закрывая элементы И 29 и 13 и открывая элементы И 30 и 14.Одновременно единичный импульс с последнего выхода регистра 6 сдвига поступает на третий вход дешифратора 15 адресов считывания для установки в нем начальных условий, а на его второй вход начинают поступать тактовые импульсы с четвертого счетов Х =считывание произведений Ос К выходов блоков регистров 4 и 4 г через мультиплексор 5 на вход усреднителя 17, также осуществляется распределение результатов усреднений через демультиплексор 18 по...

Номер патента: 1387011

Опубликовано: 07.04.1988

Авторы: Бульбанюк, Фомичев, Эпштейн, Якименко

МПК: G06F 17/14

Метки: арифметическое, преобразования, процессора, сигналов, фурье

...разряда передается через соответствующий элемент ИЛИ 8 - 11 на второй вход одного из блоков элементов И 17 - 20, разрешая считывание на определенный информационный выход такого значения кода, которое к этому моменту времени сформировалось в соответствующем счетчике 2, 3, 4 или 5.Таким образом, на выходы устройства в соответствующие моменты времени считываются коды О, которые могут записываться в ячейки соответствующих 1-х зон буферного блока памяти или непосредственно подаваться в усреднители процессора для Фурье-преобразования сигналов (фиг, 2 б - в).Поскольку счетчики 2 - 5 начинают суммирование или вычитание с начальных значений кодов, соответственно равных О,, Х то на выходах арифметического устройства одновременно...

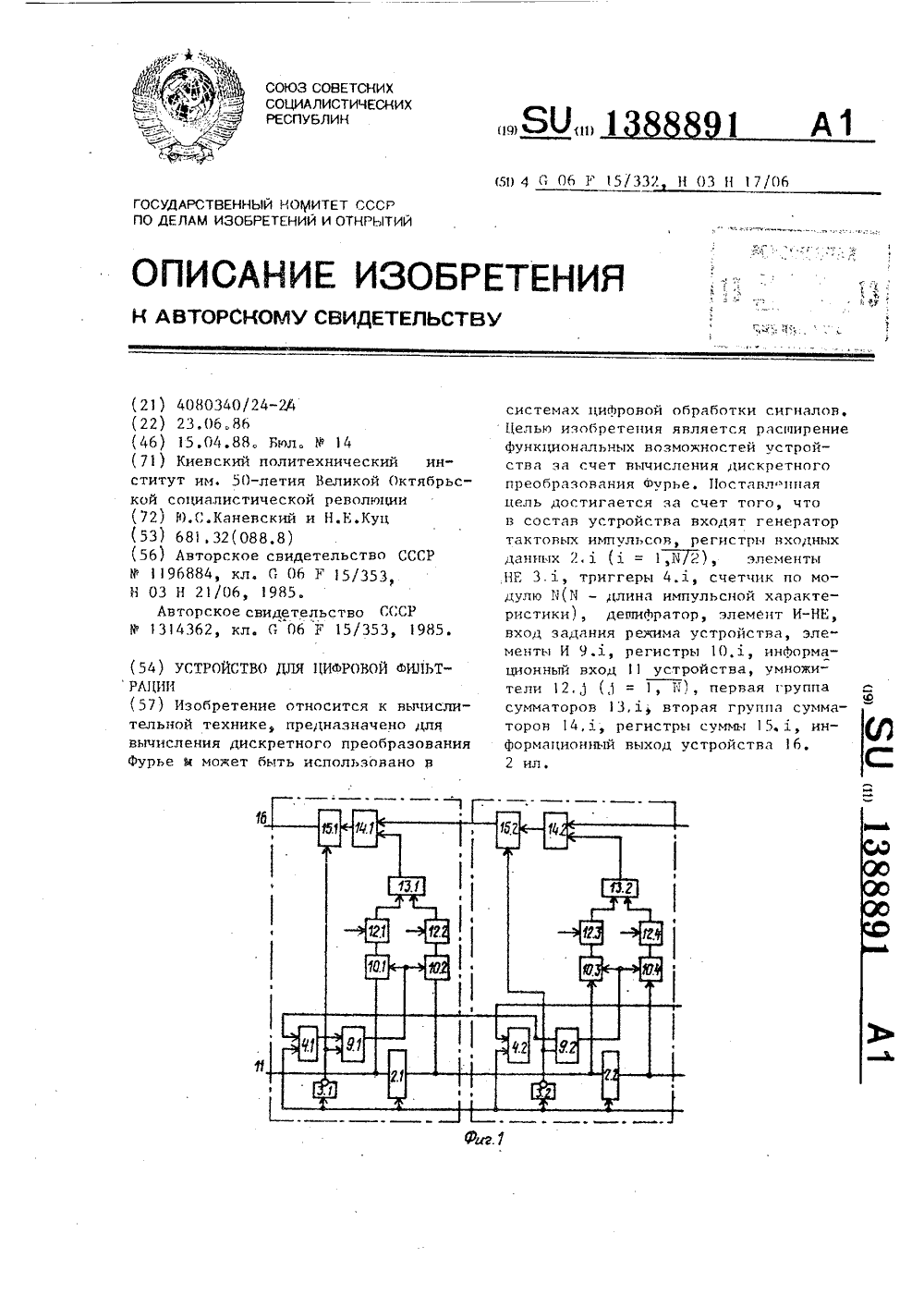

Номер патента: 1388891

Опубликовано: 15.04.1988

Авторы: Каневский, Куц

МПК: G06F 17/14, H03H 17/06

Метки: фильтрации, цифровой

...принимаются соответственно а и а, врегистр 15.2 таким же синхроимпультсом выполняется прием аъ+ач;в регистрах 10.4 и 10,3 сохраняютсязначения операндов а и а , таккак на их синхровходы не поступаетпрежний Фронт синхроимпульса. За вторую половину третьего такта и первую40половину четвертого такта в умножителях 10,2 и 10,1 вычисляются произведения а"ч, а т соответственно, всумматоре 13.1 - а ч + а ът всумматоре 14.1 - а, ът + а+45+ а",.ч + а" ч = У,", Р поступаетна вход регистра суммы 15.1. На первый вход умножителей 10,4 и 10.3поступают соответственно весовыекоэФФициенты ч , ч50В умножителях 12.4 и 12.3 вычисляются а, ч, а ч, в сумматоре13,2 - а" го +а ч, на вход регистра 15.2 суммы поступает а чо ++ а", ч.о 55В четвертом такте...

Номер патента: 1388892

Опубликовано: 15.04.1988

Авторы: Зайцев, Нагулин

МПК: G06F 17/14

Метки: быстрого, преобразования, процессор, фурье

...из блока 14 оперативной памяти в нормальном порядке используется формирователь 6 адреса оперативной памяти, реализующий преобразование 55д кода Я , Я к9 о ступающего от формирователя 5 сигналов приращений по формуле,+ 9,+ (пюд 2), рс 1 К,1=К Кф 5,;= Режим обработки устройством комплексной входной последовательности во многом аналогичен режиму обработки действительной последовательности, поскольку реализуемые специальный алгоритм БПФ действительной последовательности и стандартный алгоритм комплексной последовательности имеют одинаковую структуру. Отличие заключается в следующем, В случае обработки комплексной последовательности при нулевом значении показателя весового коэффициента по управляющему сигналу от дешифратора 13...

Номер патента: 1388893

Опубликовано: 15.04.1988

Авторы: Карасев, Савенкова, Шангин

МПК: G06F 17/14

Метки: арифметическое, вычисления, коэффициентов, фурье

...18 записываются ввыходные регистры 19 н 20, а затем вОЗУ. При втором цикле алгебраическогосуммирования на выходах сумматоров17 и 18 образуются суммы:Таким образом, дополнительная опеРация, необходимая для обработки действительных массивов, выполняется натом же самом оборудовании, что и баЗовая операция БПФ. Операция умножения комплексных массивов выполняетсяпри получении команды на входе 30.Преобразование операндов осуществляЕтся в соответствии с выражениями(3) и (4). Управляющие сигналы вырабатываются в соответствии с временной диаграммой на фиг.5, По сигналу32 на входы умножителей записываются.Входные операнды (первый операнд -через сдвигатели, а второй - по вхоДу И). Результаты перемножения через входы мультиплексоров 9-12 (посигналам...

Номер патента: 1388894

Опубликовано: 15.04.1988

Авторы: Золотой, Садыхов, Шаренков

МПК: G06F 17/14

Метки: базисе, кусочно-линейных, преобразования, уолша, функций

...регистры 4, сумматоры-вычитатели 5 и сумматоры 6,50 Устройство работает следующим образом.На параллельные входы С; устройства подается 2 значений коэффициентов, По сигналу на прямом выходе блока 1 эти значения переписываютсялна 2 регистров устройства. После т.е, (2) можно представить какГ = СР = СИ=Г 1. (7)Матрица кусочно-постоянных функций Уолша факторизуется и может быть представлена в виде произведения и(и=Вор Й) слабозалолненных матриц вида т,е. восстановление вектора Гв базисе кусочно-линейных функцийУолша для М = 4 с учетом (5),(6), (8) может быть представлено как этого и до окончания и-й операции появляется сигнал на инверсном выходе блока 1, что обеспечивает подключение выходов сумматоров-вычитателей 5 к входам соответствующих...

Номер патента: 1388895

Опубликовано: 15.04.1988

Авторы: Золотой, Садыхов, Шаренков

МПК: G06F 17/14

Метки: вычисления, коэффициентов, уолша

...слабоза" полненных матриц А Следов а тельно (7) можно предстанить как Уолша видааР (х) =, С,М,(х), (2)(:огде С, коэффициенты разложенияР (х) по кусочно-линейнымКфункциям Уолша.Вычисление спектральных коэффициентов С разложения исходного вектора Г цифрового сигнала в базисе кусочно-линейных функций Уолша н матричной форме имеет видС = Г Р , (Э) где Р - матрица системы функций,биортогональной базису кусочно-линейных функцийУолша.Для Ю4 матрица Р без учета постоянной составляющей имеет вид1388895 112 13 14 Формула изобретения Составитель А.БарановТехред М. Ходанич Редактор А.Огар Корректор С.Шекмар Заказ 1582/51 Тираж 704 ПодписноеВИИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5...

Номер патента: 1392577

Опубликовано: 30.04.1988

Авторы: Каневский, Краснощеков, Сергиенко

МПК: G06F 17/14

Метки: быстрого, преобразования, фурье

...ир р- ссстий хуг ьтпгскс)р 1 О питу)дст нд иифраГцр 2:5 пцрялк;3, к)тцрьи Б(с 1,(дс Нцр),(цкК оп(рднла А, котцрый здписыцде(сяе,В первый ре Истр 24 нцрялка при на.Ичии(.линицнцгц си н;ла нс 1 3 Нне 72. В Грет 1 с х)такте А и:3 Втцр 010 р(1 истрс 18 ч(.рс 3 1 р- ртий х)угЬиплксцр 10 полается нз вх)л ииц)ра 1 црс 2,5 ицрялкс, кОтцрый Вылдс кц,( Ьицря,кс 3 1 ис 1;1 .4, кцОрый срс Вин вс 1(.Г(51с колцм х из регистра 24 пцрялка в блоке 21СРс 3 13 И(.Н И 51, С ИГ ДС С БЫ ХОЛД КОТОРОГО, ПРОИ. (51ирез схему 1 31,пр(Б,я чу.1 ьгиплск 0 рцм 27 поря,(кд, кцтцрыи Ирцпъск;3 т м(3 чл(с),ьныи из пцр 5 Лкцц Х=)31,С ГХ ), 1.ЮГОРЫИ В КОНИ(. с 1 ктс 1 ЗДПИСЬ(вс 11.Я Б РСгистр 25. 11 ри этом нд иНне 74 лНицн,1си нал. д ц регисгр 2 с) прзндкцц Б р,зр ы111,...

Номер патента: 1397937

Опубликовано: 23.05.1988

Авторы: Игнатьева, Конторович, Мигалин, Редькин

МПК: G06F 17/14

Метки: сигналов, цифровой

...После этого на выходе узла 19сравнения восстанавливается прежнийуровень сигнала, по срезу которого производится вычитание единицы иэсчетчика 16, хранящего текущее значение шага дискретизации с входа 11,приращение счетчика 20 адреса и загрузка содержимого буферных регистров 26-29 в делители 30-32, На этомпервая иэ Н итераций завершается.Каждая следующая итерация выполняет 1ся аналогично рассмотренной,Во время выполнения каждой д-йитерации на делителях 30-32 формируются значения соответственно постоянной, синусной и косинусной составляющих (-1)-й,гармоники как частное от деления кодов чисел с выходовбуферных регистров 26-29 на код числа периодов с выхода буферного регистра 29, занесенных в делители вконце предыдущей итерации.После...

Номер патента: 1399764

Опубликовано: 30.05.1988

Авторы: Кухарев, Скорняков, Тропченко

МПК: G06F 17/14

Метки: дискретных, ортогональных, преобразований

...например комплексных прямоугольных функций, комплексном базисе Уолша,. базисе пилообразных функций. При этом каждый модуль 4 первой систолической матрицы 3 реализует следующие функции (фиг.2): Каждый модуль 7 дополнительной систолической матрицы 6 реализуетфункции (фиг.3): Устройство управляется тактовымиимпульсами по входу 14 синхронизации. Ф 5 10 15 20 25 30 35 40 45 50 55 формула изобретения. Устройство для дискретных ортогональных преобразований, содержащее первую матрицу из и(и - основание преобразования) вычислительных модулей, причем первый и второй выходы 1-го (д = 1, п) вычислительного модуля подключены соответственно к первому и второму входам (1+1)-го вычислительного модуля, первый вход первого вычислительного модуля является...

Номер патента: 1399765

Опубликовано: 30.05.1988

Авторы: Гнилицкий, Корчев, Повидайко

МПК: G01R 23/16, G06F 17/14

Метки: анализатор, сигналов, спектра

...фильтрующей функции в 1 п(сову с); 75 пример изменения функции 1 совя;с;76 - пример изменения косинусоиды с час-отой у 77 - пример результата наложения выфильтровываемой косинусоиды сову;с и временной весовой функции у(с).10 15 20 25 30 35 40 45 сел. Счетчик 4 тактовых импульсов считает по модулю И, которым задается временной интервал для анализа на одной частоте (И ьс = Т,фиг,2). Появление сигнала переноса на выходе 27 счетчика 4 приводит к увеличению на единицу состояния счетчика 5 и обнуление по входам 64 содержимого наКапливающих сумматоров-вычитателей 5 и 16 и по входу 33 обнуления счетчика 7; Счетчик 5 считает по модулю 111 (где И - число анализируемых гармоник) .Поступающий с выхода 29 на вход 30 цифровой код управляет...

Номер патента: 1406603

Опубликовано: 30.06.1988

Авторы: Золотой, Легонин, Садыхов, Шаренков

МПК: G06F 17/14

Метки: базисе, интегральных, обобщенных, преобразования, уолша, функций

...поступают на входпервого яруса (1 = 1) устройства, 35длина элемента 2 задержки которогоравна И/2. Через И/2 тактов на входы сумматора-вычитателя 3 первойгруппы поступают коэффициенты С иС 2далее С 1 и С /2 и т,д при0этом на выходах суммы (+) и разности (-) сумматора-вычитателя 3 первой группы будут сформированы (С +(С - С/ ) и т.д. соответственно,15В зависимости от значения разрядакода и . на выходах сумматоров-вычитателей 4 и 5 будут сформированы суммы или разности кодов, Следует отК метить, что в каждом (2 )-м операционном блоке на второй вход сумматора-вычитателя 5 подается нулевойкод постоянно, т,е, на выход суммаК тора-вычитателя 5 каждого (2 )-гооперационного блока информация с пер вого входа проходит без изменения,Введение...

Номер патента: 1408442

Опубликовано: 07.07.1988

Авторы: Власенко, Лаппа

МПК: G06F 17/14

Метки: быстрого, вычисления, двумерного, преобразования, фурье

...записи блока 1 оператюной памяти и записывается в него по тем же адресам, по которым происходило счи 8тывание в первых 6 тактах. Это обеспечивается повторением управляющих сигналов на входах коммутаторов 4 и 5 (фиг. 3, 08 и О 6) при неизменном состоянии счетчика 8 строк и счетчика 9 столбцов. Таким образом, после вторых (и каждых четных) 16 тактов ГТИ 17 заканчиваются выполнение базовой операции и запись результата вычислений в блок 1 оперативной памяти. Полное выполнение первой (и каждой последующей) итерации осуществляется за 32 такта. На третьих 16 тактах ГТИ 17 начинается выполнение второй итерации первого этапа вычислений. При этом задним фронтом импульса с выхода триггеров 12-16 на 32 происходит переключение счетчика 8 строк в...

Номер патента: 1411777

Опубликовано: 23.07.1988

Авторы: Дивин, Иртегов, Климов, Полушкина, Скуратов, Солодилов, Щинов

МПК: G06F 17/14

Метки: быстрого, выполнения, преобразования, фурье

...и В; и осуществляется запись адресов чтения этих операндов соответственно в регистры 21 и 23. 10С приходом (+2)-го тактового импульса результаты выполнения базовойь о Ф операции Х; и У (над операндами А и Ф ) Фиксируются в выходных регистрах арифметического блока 5 и посту пают на входы входного коммутатора 2 для записи в модули блока 3 памяти. По этому же импульсу адреса из регистров 21 и 23 переписываются соответственно в регистры 20 и 22 и пос тупают на входы коммутатора 15 адреса, на выходе которого формируются адреса записи результатов 1; и у 1,Управление коммутатором 15 адреса ,обеспечивается сигналами с блока 19 25 элементов И-ИЛИ, задержанными на два ,такта на триггерах 25 и 24, в соответствии с временными диаграммами.На выходе...

Номер патента: 1415225

Опубликовано: 07.08.1988

Авторы: Лавров, Утенков, Шабаков

МПК: G01R 23/16, G06F 17/14

Метки: анализатор, спектра, уолша, функциям

...делителя 2 частоты. При появлении в регстре 3 сдвига синхросигнала (дппмер, для международного телегрдфного кода5 ему 45 соответствует комбинация 0110100) дешифратор 5 синхросигнала формирует на своем выходе сигнал, которьп поступает на вход счетчика 6 и обнуляет его. С этого момента счетчик 6 считает импульсы, поступающие на его счетный вход с частотой Г с выхода делителя 2 частоты, Через интервал времени, соответствуюци появлению на входе анализатора заданной инфор 55 мационной составляющеи гругпового сигнала, дешифратор 9 сформирует на своем выходе упрдвляющисигнал дли- тельностьюТ -Т к н 11 к н где ЬТ - база разложения информационной составляющей группового сигнала;Тн,Тк- интервалы времени от синхросигнала до начала и конца...

Номер патента: 1416981

Опубликовано: 15.08.1988

Авторы: Карташевич, Курлянд

МПК: G06F 17/14

Метки: быстрых, преобразований, реализации

...новых операндов про 1изводится считывание очередных операндов и занесение в арифметическийблок 3 г произведений операндов насоответствующие им экспоненциальныемножители, извлекаемые из блока 2постоянной памяти, после чего в арифметическом блоке 3 производятся элементарные, преобразования и в блокоперативной памяти заносятся очередные г новых операндов на место ранееизвлеченных.После окончания первой итерациисигналом старшего разряда блока 6 врегистре 5 сдвига происходит сдвигинформации в сторону старших разрядовс занесением "1" в младший разряд,содержимое счетчика 7 итераций увеличивается на единицу, второй коммутатор 15 меняет двоичные коды оснований35для каждого разряда блока 6 и устройство переходит к выполнению следующей итерации...

Номер патента: 1418745

Опубликовано: 23.08.1988

Автор: Исмагилов

МПК: G06F 17/14

Метки: базисам, подобным, преобразования, процессор, сигналов, хааро, цифровых

...свторым элементом а, первой строкиматрицы А и сумматор 15 производитсуммирование текущего результата умножения,со значением произведенияЯа 1, предыдущего цикла обработки,котооое поступает на второй вход сумматора 15 через открытый ключ 17 свыхода Х -го регистра сдвига. На этомтакте тактовые импульсы подаются врегистры 16, - 16 сдвига и информацияк 2в них сдвигается, при этом в первомрегистре 16 сдвига записывается произведение ,а кпредыдущего циклаобработки. На следующем (2 К 1+1)мтакте в умножителе 13 Я умножается1на элемент а и суммируется созначением Я,а , предыдущего цикла свыхода К 2-го регистра сдвига, т.е.формируется частичная сумма Р 2= Я,а 2 + Я 1 а . Таким образом осуществляется К -2 последовательных формирований...

Номер патента: 1418746

Опубликовано: 23.08.1988

Авторы: Грязнов, Каневский, Куц, Сергиенко

МПК: G06F 17/14

Метки: вычисления, скользящего, спектра

...блока 3 памяти с выходаузла 40, а два старших разряда - свыхода коммутатора 5, на управляющемвыходе 18 которого присутствует еди"ничное значение, на управляющем выходе 19 во второй итерации присутствует единичнсе значение и требуемая последовательность весовых коэффициениМтов И , на которое требуется домножить операнцы второй итерации, посту"пает на вход блока 4 БПФкоэффициен 1ты И записаны в блоке 8 памяти (коэффициентов) И в последовательностиопределяемой алгоритмом БПФ.В 68 и 70-м тактах работа устройства аналогична 66-му такту, В 71-м такте выполняется очередная запись исходных операндов, кроме того, на управляющих входах коммутатора 39 присутствует код 010, который обеспечивает прохождение на вход регистра32 кода И-г = 12.В 72-м...

Номер патента: 1418747

Опубликовано: 23.08.1988

Авторы: Куконин, Петько, Чеголин

МПК: G06F 17/14

Метки: выполнения, преобразования, фурье

...9 второй группы 7 - М значений коэффициентов Ьаа. = .Е х(п) Гзхп па -8(гг)1;8(10)При равномерном законе распределения чисел Р(г 1) в выходной последова:тельности генератора 4 псевдослучайных чисел (п) на вьжодех 15 сумматорон-вычитателей 9 поянляются соотнет " стнующие значения коэффициентов дискретного преобразования Фурьеа= -х(п) зг.п- и:(11)1 1Ь,: - Л х(п) соя - п 1(12Ис коэффициентом доверия, завися.;имот времени интервала суммирования(усреднения), так как среднее значе"ние Р, например, для 8 ;(и) равноСО27. , 1.2 ЯР =,. (зз.п - п. - Р(п) Р(п) = - ,зп - хИ И. И х пх. (1 Я Кроме того, тактовые импульсы с выхода генератора 3 поступают на входы блоков 12 делителей частоты и на вход элемента 10 задержки. С выходов...

Номер патента: 1424027

Опубликовано: 15.09.1988

Авторы: Куконин, Петько, Пинютин, Чеголин

МПК: G06F 17/14

Метки: выполнения, преобразования, фурье

...Нд вь(ходе последнего Формируется последовательность псевдослучайных чисел (п) (Фиг.2 в), а на выходе счетчика 6 формируется код адреса, который поступает, в свою очередь на адресный вход блока 7. На выходах последнего Формируются последовательности числовых кодов, соответствующих значениям синтезирующих Функций 5(и) пля первой группы 1 О блоков и С ;(и) для второй группы 10, которые так же, кдк и ильтрующие функции, описываются соотношениями (1) и (2)(9) 142При равномерном законе распределения Р(п) н вых(1 пцой последовательности генератора 5 псевдослучайных чисел (п) иа выходах 11 сумматоровцычитателей 9 появляются соответствующие значения коздфициентов дискретного преобрдзовдния Фурье: с коэффициентом доверия, зависящимот...

Номер патента: 1425707

Опубликовано: 23.09.1988

Авторы: Бунин, Гнатив, Шевчук, Ширмовский

МПК: G06F 17/14

Метки: быстрого, выполнения, преобразования, уолша

...Сдвигающий вход регистра 1 сдвига К-го каскада управляется сигналом с выхода (2 К)-го элемента И, Срабатывание сумматора-вычитателя 2 К-го каскада синхронизируется сигналом с второго выхода (К)-го элемента И, Коммутатор 3 К-го каскада, управляемый с выхода (2 К)-го элемента И, работает с частотой в два раза больше, чем тактовая частота регистра 1 сдвига в К-ом каскаде, и на интервале каждого такта сначала выводит сумму, а затем разность, сформированные в К-ом каскаде.Р (МХ +Х,Х -Х; Х л; +Х.л , о ,- оХ ;, -Хл2 хТаким образом, каждый последующий каскад преобразования работает с тактовой частотой в два.раза больше, чем тактовая частота предыдущего каскада. Поэтому на выходе коммутатора 3 последнего и-го каскада преобразолвания с частотой...

Номер патента: 1425708

Опубликовано: 23.09.1988

Авторы: Арро, Герм, Смолянский

МПК: G06F 17/14

Метки: вычисления, дискретного, преобразования, фурье

...33 и 30 блока 15 синхронизации. Одновременно по сигналу с выхода 39 блока 15 синхронизации в регистр 12 принимается результат проведенной в пятом такте операции вычитания с выхода арифметического блока 10, этот же результат по сигналу с выхода 40 блока 15 синхронизации принимается в регистр 13 и записывается по сигналу с выхода 19 блока 15 синхронизации в блок 1 памяти по адресу А 1, сформированному на выходе 18 блока 15 синхронизацииВ седьмом такте по сигналу с выхода 38 блока 15 синхронизации арифметический блок 10 выполняет операцию вычитания над операндами Х 2 и ХЗ, считываемыми соответственно из блоков регистров 7 и 8 по адресам Ф 1, сформированным на выходах 33 и 30 блока 15 синхронизации, Одновременно по сигналу с выхода 39 блока...

Номер патента: 1425709

Опубликовано: 23.09.1988

Авторы: Золотой, Легонин, Садыхов, Шаренков

МПК: G06F 17/14

Метки: быстрого, преобразования, процессор, фурье

...счетчиком 17 (И)-го адреса счетчик 33 обнуляется и на его выходе переноса формируется сигнал окончания процедуры перестановок, который поступает на вход узла синхронизации и запускает одно- вибратор 8, который устанавливает триггер 9 в "1", а счетчики 17 и 33 и триггер 32 обнуляется. Тем самым блок 4 адресации вновь готов к работе. При подаче на вход блока 4 адресации низкого потенциала запрещено формирование сигнала записи и реализуется режим считывания иэ блока 3.Процессор быстрого преобразования Фурье работает следующим образом.Исследуемый. процесс поступает на вход блока 1 вычисления коэффициентов фурье, на выходе которого формируются спектральные коэффициенты в обратном двоичном порядке, поступающие последовательно через...

Номер патента: 1425710

Опубликовано: 23.09.1988

Авторы: Гринчук, Коркмазский, Красовский

МПК: G06F 17/14, G10L 19/02

Метки: анализатор, речевых, сигналов, спектра, уолша, цифровой

...а сигнал 710 мажет быть использован для стробирования приемкика информации из анализатора.3 следующих двух тактах БПМУ 15 последовательно наращивает дважды сигналам с 2 адрес блока 3, переходя безусловно из адреса 8 н адрес 9 и далее в адрес 110. В адрес 10 БМПУ 15 проверяет условие Р -- 1приходящее с выхода блока 3 на информационный вход И б БПМУ 15. Если указанное условие не выполняется, та БПМУ 15 возвращается на адрес 8 для выдачи из анализатора следующего каэд 4 ициента Уалша. Если же условие Б= 1 выполняется, то это означает, что нсе 2 коэффициентов Уолша уже выданы из анализатора и по стрелке "Да" БПМУ 15 переходит н начало А микропрограммы БПУ. Знергетический спектр Уолша определяется как сумма квадратов четных и...

Номер патента: 1427385

Опубликовано: 30.09.1988

Авторы: Золотой, Садыхов, Шаренков

МПК: G06F 17/14

Метки: преобразования, уолша, функциям

...коэффициента С(, СеСц последовательно поступают на входпервого яруса (п=1) устройства, длина элемента 1 задержки которого равна М/2. Через М/2 тактов на входысумматора-вычитателя 2 первого ярусапоступят коэффициенты С, и Снадалее С и С , и т.д. При этом на/выходах суммы (+) и разности (-) сумматора-вычитателя 2 первого яруса будут сформированы (С, +С 1( ) и (С, -С 4(1,2) (С +Се ) и (С С 1 ( ) ит.д. соответственно. На выходе сумматора 3 первого яруса формируются первые част ые суммы Е( 12. " Еи/2 .а на выход сумматора 4 первого ярусаинформация пройдет без изменения, пос"кольку на второй вход его поступаетнулевой код. С выхода сумматора 3 первого яруса информация поступает навход нечетного операционного блокавторого яруса, а с...

Номер патента: 1427388

Опубликовано: 30.09.1988

Авторы: Куприянова, Смирнова, Хазанович

МПК: G06F 17/14

Метки: сигналов, цифровой

...- можно перейти к аргу менту Б = - Ч, Ч = - П, причем П27будет меняться уже в требуемых пределах 0,2 при изменении Ч между0 и А (А)О).55Устройство работает следующимобразом.В первом такте по синхросигналуиз блока 1 регистров коэффициентовпроизводится считывание числа и), О,для точки ц Ы" 1/2 все значения(РЩ) О, кроме Р, Щ) 2/43, и соотношение (2) принимает вид Х(0)а,.Р, Ж,).Аналогично, в точке Б 2 Х(0)аЮ Ш 2)+асР 2 Й), ибо все члены1(02 ) 1)(П 2(П ) О )В результате получаем рекуррентнуюсхему для определения коэффициентовразложения а через значения входного сигнала, измеренного в точках 30 0 ф Пгффа = Х(Ц)ф(РЩ)эа = Х(Ц )-ац), ОЗ )3 Ч (Ц ) еФормула изобретения Устройство для цифровой обработкисигналов, содержащее первый...

Номер патента: 1429125

Опубликовано: 07.10.1988

Авторы: Билинский, Виксна, Медниекс, Немировский

МПК: G06F 17/14

Метки: выполнения, преобразования, фурье

...сигналкоммутаторов 3,6,9,11 и 12. При этомблок 4 памяти переходит в режим считывания записанной выборки сигнала,а блок 5 памяти - в режим записи следующей выборки без пропуска отсчетов,чем достигается обработка на соприкасающихся выборках, Импульсная последовательность ст ГТИ 10 поступает теперь через коммутатор 9 на вход адресного счетчика 7, а псевдослучайнаяс выхода ГПСИП 1 - на вход адресногосчетчика 8. Организуется Ь цикловсчитывания выборки, записанной в блок4 памяти, В к-.";о; цикле отсчеты/х 1 л), х(") ,.х,;, из блока 4 и, -мятн последовательно поступают нав .зд коммутатора 11, С первого выходакс;1 мутатсра ; знаковый р:",зряд отсчета х(с подаегся на сбъединенньвторые входы элементов ИСКППЧАЮЩЕЕ15 8 обоих б.-.оков цифровой...

Номер патента: 1429293

Опубликовано: 07.10.1988

Авторы: Капицкий, Лапчук, Ляхвацкий

МПК: G06F 17/14, H03H 17/04, H03H 17/06 ...

Метки: режекторный, фильтр

...с частотой основной гармоники помехи и не кратна ей, каждый Таким образом, изменяя значениеинтервал приходится на случайные не- КдХ, можно управлять полосой режекцийповторяющиеся значения входного сиг-д 1 с дискретностью дГ, .нала. При суммировании эти сигналы 50 Блок 13 управления работает следускладываются с разными знаками, Сле- кюцим образом.довательно, их суммарное значениестремится к нулю. Импульсы с генератора 14 черезИнтеграторы 4 и 5 поочередно через вход блока 13 поступают на четвертыйтакт подключаются к выходу вычитающе формирователь 16. Выходной, импульсго усилителя 1 (фиг. 2 а, б) При этом формирователя устанавливает ВБ-тригна каждом временном интервале одингер 19 в единичное состояние, Р-тригиз интеграторов работает в...

Номер патента: 1430964

Опубликовано: 15.10.1988

Авторы: Карташевич, Курлянд

МПК: G06F 17/14

Метки: вычисления, двойным, разрешением, сигналов, спектра

...обнуляются, а триггер24 переводится в единичное состояние,На управляющем. входе четвертогоблока 13 коммутаторов устанавливается уровень логической "1", в результате чего на второй вход сумматора7 поступают коды с первого выхода второго регистра 1 б сдвига, Кроме того,высокий логический уровень на управляющем входе блока 5 постоянной памяти выбирает область памяти, в которой записаны экспоненциальные множители с отрицательным знаком, что позволяет перевести устройство в режимвыполнения итераций ОБПФ, Переднийфронт сигнала с выхода переноса второго счетчика 18 операндов устанавливает .триггер 22 блока управления вединичное состояние, при этом выходпереноса второго счетчика 18 операндов подключается через элемент И 23к входу второго...

Номер патента: 1443002

Опубликовано: 07.12.1988

Авторы: Визор, Гнатив, Ширмовский

МПК: G06F 17/14

Метки: быстрого, преобразования, уолша-адамара

...логического"0", который подается на вход 28 блока 25 синхронизации и запускает формирователь 31 импульсов. При этом на втором выходе формирователя 31. импульсов формируется положительюай им"пульс сигнала "4" (фиг. 4), который по переднему фронту сбрасывает счетчик 30 в нулевое состояние. По приходу тактовых импульсов Г (фиг. 4)на счетныи вход 27 счетчика 30 на .выходах первого (младшего), (и)-ии-го разрядов счетчика 30 Формируются5 14430 сигналы управления 1-3". По приходу сигнала Т с выхода (и)-го разряда счетчика 30 на первый вход формирова" теля 31 импульсов на втором выходе формирователя 31 импульсов Формируется сигнал "4" (Фиг, 4). Сигнал "4" через элемент И 32 Формирует сигнал "5" (Фиг. 4), Сигнал "6" Формируется в зависимости от...
