Номер патента: 1359758

Опубликовано: 15.12.1987

Автор: Савелов

МПК: G01R 29/16

Метки: симметричных, составляющих, фильтр

...второй амплитудный детектор 4. Сиг 113Изобретение относится к электротехнике и может быть использовано в измерительных устройствах автоматики управления электроэнергетическими системами.Целью изобретения является повыше ние точности измерения путем устранения погрешности, обусловленной изменением частоты сети.На чертеже представлена блок-схема фильтра симметричных составляющих.Устройство содержит последовательно соединенные множительный блок 1, интегратор 2 и первый детектор 3 амплитуды, второй детектор 4 амплитуды, сумматор 5, к сортветствующим входам которого подключены выходы первого 3 и второго 4 детекторов амплитуды и источника 6 постоянного напряжения, при этом выход сумматора 5 подключен к одному из входов множительного блока 1,...

Номер патента: 1359759

Опубликовано: 15.12.1987

Авторы: Гладунов, Пуздрин

МПК: G01R 29/26

Метки: мощностей, отношения, сигнала, сигналпомеха, шума

...зависимости в рабочем диапазоне измеряемьи значений отношения сигнал/помеха и повышать почность его определения. Кроме того, без изменения содержимого памяти вычислителя 9 возможна калибровка устройства под реальный квадратичный детектор 1 путем изменения значения коэффициента а в памяти вычислителя 9.По полученному значению отношениясигнал/помеха и мощности сигналаР вычисляется мощность шума Р ссиспользованием зависимости РЫРВьиисление в вычислителе3 9 оценки энергетических параметроввходной смеси сигнала и шума производится следующим образом: мощностьсигнала, мощность шума, отношениесигнал/помеха, по командам из блока6 управления поступают на блок 10регистрации, где производится ихзаписьи отображение в удобном дляпотребителя...

Номер патента: 1359760

Опубликовано: 15.12.1987

Авторы: Бронников, Раскулов

МПК: G01R 31/327

Метки: выключателей, емкостного, испытаний, отключение

...реактор 4. На напряжение батареи 1 накладывается переходное, восстанавливающееся напряжение, вели.- чина которого пропорциональна скорости подхода тока к нулевому значению и индуктивности реактора 8. Через полупериод промьппленной частоты конденсаторная батарея 1 перезаряжается до обратной полярности и к испытуемому выключателю 7 прикладывается амплитуда восстанавливающегося напряжения, равная сумме напряжений на батарее 1 и конденсаторе 6. Изобретение относится к электро исвытательной технике и может быть использовано для испытаний мощных электрических выключателей на отключение емкостного тока.Целью изобретения является повышение достоверности результатов испытаний за счет приближения их условий к реальным условиям работы испытуемого...

Номер патента: 1359761

Опубликовано: 15.12.1987

Авторы: Иванов, Красавин, Минеев

МПК: G01R 31/12

Метки: антистатической, обуви, преимущественно, свойств, электрических

...боковой электрод 13 в виде изогнутой пластины с отполированной поверхностью, вписывающейся в окантовочную и носочную части прокладки верха обуви.В конструктивном варианте у бокового электрода 13 каждый из двух стержней 41 изолирован от основного прилива за счет двух фторопластовых втулок с шайбами. К внутренней стороне бокового электрода 13 присоединен изолированный провод, подключаемый через переключатель 16 режима измерения к прибору 17.В нижней части носочного упора 9 с помощью винтов 46 жестко укреплен выносной стержень 47, На конце выносного стержня 47 имеется сквозной канал 48 и боковое нарезное отверс- " тие, доходящее до канала, для стопорного винта 49, служащего для предохранения от выпадания съемного торцового электрода 11....

Номер патента: 1359762

Опубликовано: 15.12.1987

Авторы: Арушанов, Брянский, Перхуров, Сапранков, Трыков

МПК: G01R 33/06, G01R 33/14

Метки: гистериограф

...трактах измерения индукции в испытываемом образце и напряженности намагничивающего поля находятся фазочувствительные детекторы 11 и 15, на опорные входы которых подаются сигналы, синхронные с импульсами соответствующих генераторов, то рассмотрение работы данных трактов можно проводить на основании только холловских ЭДС, возникающих за счет взаимодействия управляющего тока датчиков Холла в виде биполяр 5 13597ных импульсов и соответствующих времени формирования этих импульсовмгновенных значений индукции в образце и напряженности намагничивающегополя. Поскольку частота следованиябиполярных импульсов управляющеготока датчиков Холла не равна частотенамагничивающего поля, а отличаетсяот таковой на малую величину, то выходные напряжения...

Номер патента: 1359763

Опубликовано: 15.12.1987

Автор: Аветисян

МПК: G01R 31/28

Метки: коэффициента, операционных, усиления, усилителей

...этого измерения.Полезный сигнал Пк, (й) на выходевспомогательного усилителя 7 имеетвид П (С) =- з 1 п 2(2 п+1)Е4 Пк С 1к 1 Г г 2 п+1где и = 1, 2, 3,(4)Сигнал Б поступает на вход полосового фильтра 12, центральная частота которого равна Г , а полоса пропускания равна ЬГ причем 0,5 Г (Ьй,1,5 Г . Пблосовой фильтр 12 исключает постоянную составляющуюК, + Ксигнала П, равную Псм также сужает спектр шума на выходе вспомогательного усилителя, тем самым исключая составляющие спектра шума, частоты которых равны нечетным гармоникам управляющего сигнала двухканального фильтра 14, которые не могут быть подавлены двухканальным фильтром 14 и синхронным детектором 16.Полосовой фильтр 12 пропускает только первую гармонику прямоугольного сигнала Бк,...

Номер патента: 1359789

Опубликовано: 15.12.1987

Автор: Евсеев

МПК: G01R 11/56, G07C 3/04

Метки: перерывов, электроснабжения

...переключают диск младшего разряда (разряд минут) блока 1. Электромагнит 3 кинематически соединен своим штоком 16 с диском младшего разряда 35через скобу 15и храповое колесо 17. Таким образом, блок 1 непрерывно показывает текущее время (минуты, часы, число месяца и номер месяца).При появлении напряжения хотя бына одном из контролируемых объектов на выходе соответствующего датчика устанавливается "1". В этом случае значения двоичных чисел, поступающих на блок 13 не равны и на его выходе устанавливается "1". Элемент И 10 при этом открывается, через него импульсы частотой 10 Гц с второго выхода генератора 8 импульсов поступают на усилитель 71, с выхода которого импульсы через электромагнит 3 и механизм 2, перевода переводят с приходом...

Номер патента: 1359852

Опубликовано: 15.12.1987

Автор: Ковалев

МПК: G01R 31/08, H02H 7/26

Метки: дуговых, загораний, замыканий, защиты, кабельных, коротких, трасс

...5 работает какпередающая антенна. Через окна 7электромагнитная энергия, распространяющаяся вдоль коаксиального кабеля 5, излучается в воздушное прост 40 45 50 55 Изобретение относится к электротехнике и может быть использовано 5 10 15 20 2530 35 2ранство, примыкающее к защищаемой кабельной трассе, коаксиальный кабель 6 работает как приемная антенна. Электромагнитная энергия от передаю" щей антенны 5 попадает через окна 7 в приемную антенну 6 и превращается в энергию электромагнитной волны, распространяющейся вдоль линии кабеля 6. Зта волна на входе приемника 9 создает переменные напряжения и токи, которые в приемнике преобразуются, усиливаются и сравниваются с величиной уставки.В отсутствии дуговых коротких замыканий и загораний...

Номер патента: 1359861

Опубликовано: 15.12.1987

Авторы: Булавин, Чиляков

МПК: G01R 31/00, H02K 5/12

Метки: машин, обмоток, пропитки, частей, электрических

...качества пропитки статоров машин переменного тока необходимо объединить начала и концы обмоток общим выводом и подключить измеритель, о ные зажимы измерителя емкости один к общему выводу обмоток, а другой - к корпусу статора.Для контроля качества пропитки фазных роторов асинхронных машин все три контактных кольца объединяют общим выводом, к которому подключают один измерительный зажим измерителя емкости, а другой зажим подключают к валу ротора, составляющего единую конструкцию, с корпусом.Контроль качества пропитки якорей машин постоянного тока осуществляют аналогично контролю роторов, с тем отличием что измерительный зажим измерителя емкости подключают в общему выводу обмотки якоря, выполненно" му в виде охватывающего кольца,...

Номер патента: 1361491

Опубликовано: 23.12.1987

Авторы: Браво, Куцко

МПК: G01R 27/26

Метки: динамической, индуктивности

...ключ8, электронный осциллограф 9.Измеряемая катушка 1 одним выводом соединена с эталонной индуктивной катушкой 2 и через регулировочный резистор 3 и безыцдукционный шуцт4 с положительным зажимом источника5 постоянного напряжения, второй вывод измеряемой индуктивной катушки Изобретение относится к измерениюпараметров индуктивности и предназначено для определения динамическойиндуктивности электромагнитных элементов радио-электронной аппаратуры,электрических машин, преобразовательных устройств,Целью изобретения является повы 2. (+0)=- (+0) = ---(3)Е2 В+ВЗначение индуктивности Ь измеряемой катушки определяют исходя из условия непрерывности потокосцепления контура, состоящего из катушек 1 и 2, в момент коммутации,+ = (4) 0 где 11 1,...

Номер патента: 1361492

Опубликовано: 23.12.1987

Авторы: Варламов, Лаурс, Чяпкаускас

МПК: G01R 27/32

Метки: измеритель, панорамный, с-параметров, свч-элементов

...клеггму 6, На выходе смесителя 5 образуются два сигнала: сигналцз.ерггтельггого канала Уи сигнал 50 огоп. ого канала П Далее эти сиггг: ы поступают ча усилители 7 и 8 ггзггерггтепЬного и опорного каналов соответственно, После усиления сигцалы 1 и и ), поступают на измеритель 9 отношений, где происходит деление сигналов, и на выходе образует сл сгггггалпропорциоегальный П/11,. Одновременно усиленный сигнал Ц, поступает на управляющий вход первого СД 14 и на последовательно соединенные дискретные фазовращатели Т/ч 11 - 13. С выходов этих Аазоврашателей сигналы поступают на управляюгггие входы СД 15-17, Тогда на выходах СД 15-17 есть напряжения Усозг;П созе П соьг,г+ )1) сов(гр+ -); Зсозгр+ ) (фиг.2 а),3 гг соответственно, которые...

Номер патента: 1361493

Опубликовано: 23.12.1987

Авторы: Зайцев, Пятаев

МПК: G01R 27/32

Метки: многополюсников, параметров, рассеяния

...Н"1 каналов используется пятая калибровочная операция соединения встык -го входа многополюсника с его первым входом. В результате А=Р; В,=А;, =23 .И а из (13) и (14) получаем=231где Г(",определяется по Аормуле (15).Предлагаемый способ позволяет определять недоступные непосредственному измерению падающую и отраженную волны А; и В;, =1 И по Аормулам (16-20) для случая измерения на большом .уровне сигнала, что привбдит к возникновению высших гармоник в тракте, Избежать влияния их на погрешности измерения позволяет использование монохроматического опорного сигнала на основной частоте. Формула изобретения Способ измерения параметров рассеяния многополюсников основанный на измерении мощностей линейных комбинаций падающих и отраженных волн...

Номер патента: 1361494

Опубликовано: 23.12.1987

Автор: Немировский

МПК: G01R 29/16

Метки: асимметрии, малой, трехфазного, фазовой

...амплитуд соответствующих квадратурных гармонических составляющих дает информацию о величи нах Фазовых отклонений соответствующих напряжений от 12055 По4 ц - -П +о 1(4) Изобретение относится к измерительной технике и предназначено дляизмерения малой Фазовой асимметриитрехфазного напряжения, Формируемого,например, прецизионными генераторамипри создании вращающихся магнитныхполей.Целью изобретения является повышение точности измерения малой фазовойасимметрии трехфазного напряжения.На чертеже представлена схемаустройства для реализации предлагаемого способа.Устройство содержит последовательно соединенные сумматор 1 и синхронный детектор 2, причем первый входсумматора 1 подключен к входу переключателя 3, первый выход которогоподключен к...

Номер патента: 1363078

Опубликовано: 30.12.1987

Авторы: Квядарас, Мацкевич, Урбонавичюс

МПК: G01R 13/24

Метки: однократных, осциллографический, регистратор, сигналов, стробоскопический, электрических

...и на вход ждущего мультивибратора 33. Импульс свыхода жду 1 цего мультивибратора 33поступает на первый вход включеннойсхемы И 37, выходной импульс которойпереводит триггер 40 в противоположное состояние, при котором открывается схема И 44. Импульсы с генератора 41 через открытую схему И 44 исхему ИЛИ 43 начинают поступать наления. При этом на выходе первого регистра 8 последовательного приближения вырабатывается код 11 пропорциональный сумме мгновенного значения пилообразного напряжения и стробимпульса. Этот код поступает на вторые входы многорежимного буферного регистра 10 и шинного формирователя 11 с инверсией. После измерения мгновенного значения пилообразного напряжения блок 17 управления на третьем выходе генерирует код...

Номер патента: 1363079

Опубликовано: 30.12.1987

Авторы: Геншафт, Глушковский, Кузьмин, Покидышев, Солдатенков

МПК: G01R 17/10, G01R 27/02

Метки: кварцевых, параметров, резонаторов

...ветви Е, то на частоте последовательного резонанса напряжение У 2 на втором выходе мостового четырехполюсника 2 прямо пропорционально току 1, через динамическое сопротивление К кварцевого резонатора, т.е.1О2 К ф25 где К - коэффициент пропорциональности, определяемый параметрами мостового четырехполюсника 2,30При этом выполняются следующие соотношения: для мощности, рассеиваемой на кварцевом резонатореР, =Ц 1=Ц,11,К; (1)35 для величины динамического сопротивления кварцевого резонатораКБ У,(2)1, П К40где Ц - напряжение, снимаемое с потенциального электрода кварцевого резонатора.Информация об амплитудно-фазовыхсоотношениях на выходах мостового четырехполюсника 2 переносится на промежуточную частоту при помощи смесителей 6 и 7 и...

Номер патента: 1363080

Опубликовано: 30.12.1987

Автор: Джала

МПК: G01R 19/00

Метки: металлопроводов, протяженных, цилиндрических

...провода и дополнителЬно являющейся проекцией вектора напряженности магнитного поля Земли (в области измерений) на плоскость, ортогональную осиметаллопровода, при этом измеряютазимутальные относительно оси компо 5ненты постоянного магнитного поля(точнее - их разность в указанныхточках наблюдения).Составляющая внешнего магнитногополя, параллельная оси вторичногоО магнитного поля, не возбуждает, авдоль указанной выше прямой вторичное поле имеет единственную отличнуюот нуля компоненту. Поэтому измерение азимутальных компонент (их раэ 5 ности ЗН) в точках наблюдения, расположенных на радиальной относительно металлопровода прямой, котораясовпадает по направлению с перпенди".куЛярной металлопроводу состав 1 нюшей2 О магнитно ГО поля...

Номер патента: 1363081

Опубликовано: 30.12.1987

Автор: Живилов

МПК: G01R 19/02

Метки: значения, среднеквадратического

...прекращается определение тактовой частоты и числа ординат на периоде измеряемого напряжения, а с второго выхода блока 6 подается сигнал разрешения на вход первого элемента И 5 на время следующего (второго) периода измеряемого напряжения.Выбранная на предыдущем периодеизмеряемого напряжения тактовая частота через первый элемент И 5 подается на входы АЦП 1 и блока 4 вычисления е среднеквадратического значения измеряемого напряжения.По окончании вычисления среднеквадратического значения измеряемогонапряжения формируется первый, сигнал"Конец вычисления", который с выходаблока 4 подается на вход первоготриггера 9 и сбрасывает его, подается на элемент 14 задержки и включаетего, а также подается на первые входы третьего 15 и четвертого 16...

Номер патента: 1363082

Опубликовано: 30.12.1987

Авторы: Бондаренко, Лысенко, Салов, Якорнов

МПК: G01R 23/00

Метки: измеритель, многоканальный, несущей, радиосигналов, частоты

...изменение согласно выражению (1) тем больше, чем больше дЬ.Следовательно, чем точнее нужно измерить частоту, тем большее значение дЬ нужно выбирать. Этим и обусловлено подключение фазометра 8 к пер.ному частотному фильтру 2.1. Однако приувеличении дЬ появляется неоднозначность в определении Г по значениямд 1(фиг. 2 б), которая устраняетсяпутем использования информации о частоте, заложенной в двоичном коде 25 регистрирующих элементов 6.1-6,п.В данном случае код регистрирующихэлементов 6.1-.6,п дает грубую оценку измеряемой частоты (или определяет номер поддиапазона однозначного З 0 отсчета), а фаэоиэмерительный каналпозволяет получить .точную оценкуЙ х в пределах этого поддиапазона.Дпя этого блок 7 считывания осуществляет идентификацию...

Номер патента: 1363083

Опубликовано: 30.12.1987

Автор: Болмусов

МПК: G01R 23/20

Метки: амплитудно, гармоник, коэффициента, модулированных, огибающей, сигналов

...вносимых в огибающую АМ-сигнала трактами передачи, реализующее данный способ, содержит генератор 6 модулирующего синусоидального напряжения, первый регулируемый НФП 7, измеритель 8 нелинейных .искажений, второй регулируемый НФП 9, АМ-генератор 10, проверяемый тракт 11 (четырехполюсник), переключатель 12 и анализатор 13 спектра.Устроиство для измерения коэффициентов гармоник, вносимых в огибающую АМ-сигнала трактами передачи (фиг.2), работает следующим образом.Синусоидальный сигнал от генератора 6 модулирующего напряжения через регулируемые НФП 7 и 9 поступает на модулирующий вход АМ-генератора 10. НФП 7 первоначально выключен (не вносит искажений), Сигнал на выходе регулируемого НФП 9 искажается и содержит гармоники частоты...

Номер патента: 1363084

Опубликовано: 30.12.1987

Авторы: Батаков, Чуганов

МПК: G01R 27/00

Метки: высокоомных, измерителей, поверки, сопротивлений

...измерителей 2 сопротивлений 40 работает следующим образом.С помощью входного сопротивления 13 устанавливают один из пределов измерений поверяемого измерителя 2 в диапазоне 10 д - 10" Ом.45Переключатель 3 режимов устанавливают в положение "Калибровка", Шунтирующей накладкой 6 закорачивают эталонные сопротивления 5, блоком 8 переменного сопротивления изменяют 50 напряжение так, чтобы показания отсчеуного устройства 15 совпадали с одной из измеряемых точек Б , .поверяемого измерителя 2, при этом отсчитывают напряжение , поверяющего при бора 9. После этого отключают шунтирующую накладку б, изменением положения подвижного конца блока 8 переменного сопротивления устанавливаютотсчетное устройство 15 на первоначальную измеряемую точку Б...

Номер патента: 1363085

Опубликовано: 30.12.1987

Авторы: Гончаров, Жирнов

МПК: G01R 27/06

Метки: коэффициента, отражения

...вращения относительно нее, оси приемной и передающей антенн расположены под равными углами к поверхности исследуемого материала 4 и проходят через второй фокус эллипсоида.Устройство для измерения коэффициента отражения работает следующим обо разом.Сигнал от СВЧ"генератора 1 с помощью передающей антенны 2 излучается в сторону отражателя 3. Отраженный от поверхности отражателя 3 сигнал попадает в центр исследуемого материала 4, расположенного в первом фокусе эллипсоида. Отразившись от исследуемого материала 4 и вновь от отражателя 3, сигнал попадает в приемную антенну 5 и поступает в приемник 6.фазовые корректоры для передающей и приемной антенн 2 и 5 позволяют получить в районе исследуемого материала 4 плоский фазовый фронт падающей...

Номер патента: 1363086

Опубликовано: 30.12.1987

Автор: Соколов

МПК: G01R 27/06

Метки: комплексного, коэффициента, нагрузки, отражения, свч

...зондом при измененииего электрической длины (пунктирнаялиния означает, что СВЧ-генератор,согласован с измерительной линией;сплошная линия - СВЧ-генератор рассогласован с измерительной линией).Устройство содержит генератор 1,ответвитель 2 мощности, индикатор 3мощности, градуированный фазовращатель 4, исследуемая СВЧ-нагрузка 5,Устройство определения комплексного коэффициента отражения СВЧ-нагрузки работает следующим образом.Изменяя градуированным фазовращателем 4 электрическую длину измерительного волновода с неподвижным зондом .между исследуемой СВЧ-нагрузкой5 и ответвителем 2 мощности, снима.ют зависимость М(ч) показания индикатора 3 мощности на выходе ответвителя2 мощности от дифференциального фазового сдвига, вносимого...

Номер патента: 1363087

Опубликовано: 30.12.1987

Авторы: Оржеховская, Скрипник, Смолянская, Танюк, Шевченко

МПК: G01R 27/26

Метки: диэлектрической, листовых, проницаемости, свч

...СВЧ-генератора 1 поступает на . опорный 4 и измерительные 3 и 5 резо 872наторы. При этом резонаторы 3 и 5, один из которых прикрывается исследуемым материалом, а другой остается открытым, выполнены с открытыми торцовыми стенками и их торцы находятся в одной плоскости, а в качестве торцовых стенок используется металлическая прижимная пластина, перемещающаяся плоско-параллельно и прижимающая материал к торцу одного иэ измерительных резонаторов, при этом между прижимной пластиной и торцом другого измерительного резонатора образуется воздушный зазор, толщина которого равна толщине исследуемого материала. С резонаторов 3, 4 и 5 детекторами 6, 7 и 8 снимаются импуль". сы, повторяющие форму резонансных кривых резонаторов, которые...

Номер патента: 1363088

Опубликовано: 30.12.1987

Авторы: Горский, Петров, Попов

МПК: G01R 27/28

Метки: амплитудно-частотных, объектов, характеристик, электроэнергетических

...(фиг. 5). Делитель 7 осуществляеткделение в цифровом виде суммыС р,поступающей с выхода сумматора 6 назначение В, поступающее с выхода регистра 11Команда на деление поступает в конце каждого периода последней посылки с выхода 31 блока 9 управления (фиг. 5 и). Результатом деления является текущее значение АЧХв(ы),Генератор 16 предназначен для генерирования импульсов стабильной частоты. 884Счетчик 17 предназначен для определения частоты в каждом периоде возмущающего сигнала. На разрешающий вход счетчика 17 в последнюю посылку поступает сигнал с выхода 32 генератора 14, который по длительности равен текущему периоду возмущающего сигнала, а на счетный вход 33 счетчика 17 поступают импульсы стабильной частоты с генератора 16, В конце...

Номер патента: 1363089

Опубликовано: 30.12.1987

Авторы: Черток, Чикризов

МПК: G01R 27/28

Метки: избирательности, каналам, побочным, приема, радиоприемника, характеристики, частотной

...сигнала. С его выхода усиленный сигнал отрицательной полярности а подается на управляющий вход управляемого аттенюатора 7, увеличивая его затухание и соответственно уменьшая уровень сигнала Х на входе исследуемого радиоприемника 9. При этом вводимое управляемым аттенюатором 7 затухание Ы , одновременно сняв зано с величиной управляющего напряжения П,а, а изменение управляющего напряжения Ь, и соответствующее изменение затухания Ы, управляемого аттенюатора 7 при перестройке генератора сигналов 6 по частоте соответствует амплитудно-частотной характерис63089 10 13 тике обнаруженного побочного канала приема, Одновременно напряжение 111 О с выхода усилителя 20 управляющего сигнала подается на вход запоминающего элемента 24, который всегда...

Номер патента: 1363090

Опубликовано: 30.12.1987

Авторы: Новиков, Усачов

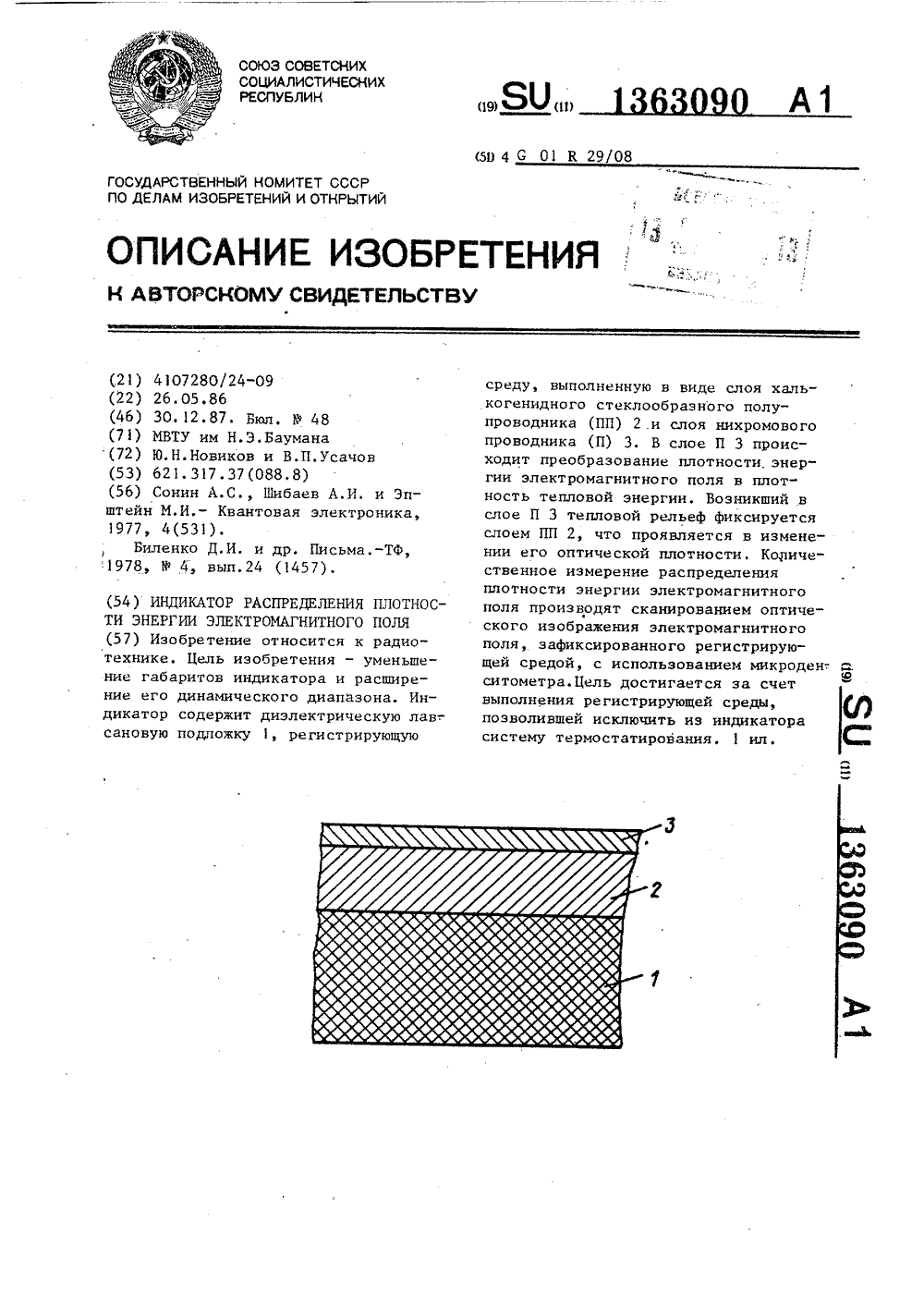

МПК: G01R 29/08

Метки: индикатор, плотности, поля, распределения, электромагнитного, энергии

...систему10 термостатирования, что позволяетуменьшить габариты. Кроме того, повышаются показатели качества: динамический диапазон увеличивается, с7 до 11 дБ; разрешающая способность1 Г увеличивается с 3 до 8-10 лин/мм. Формула изобретения 20 30 Составитель Л.ЛысовТехред И,Дидык Корректор И.Демчик Редактор Н.Швыдкая Тираж 730 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Заказ 6400/35 Производственно-полиграфическое предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к радиотехнике, а именно к устройствамрегистрации электромагнитных полей.Целью изобретения является уменьшение габаритов, а также расширение динамического диапазона.На чертеже изображен...

Номер патента: 1363091

Опубликовано: 30.12.1987

Авторы: Аухимович, Лебедев, Юрков

МПК: G01R 29/10

Метки: антенн, апертурных, параметров, энергетических

...излучающая способность антенны. Очевидно,что отношением ЭПОР антенны и эталона определяется произведение Значение коэффициента 3 в зависимости от режима антенны изменяется в весьма широких пределах от 3 =.Щ =О равного нулю,в режиме холостого хода, до= , = 4, равного четырем врежиме короткого замыкания, так что О4. При работе антенны в строго согласованном режиме значение данного коэффициента равно единице, так что Ь 1 Ес 1бд,к.= Р,к.аббас = 46 дс4 Бг1363091 формуле д 2 бплс ВНИИПИ Заказ 6400/35 Ти аж 730 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 взамен ее подключается секция с пере-мещающимся вдоль секции замыкающимпоршнем. По мере перемещения поршняЭПОР антенны изменяется от нулевогозначения, когда...

Номер патента: 1363092

Опубликовано: 30.12.1987

Авторы: Осетров, Пигулевский

МПК: G01R 29/10

Метки: акустических, антенн, дискретных, колебательной, нормальной, распределения, скорости, составляющей, фазового, элементах

...коммутатор 7, управляет блоком 11, напряжения с выходов которого, усиленные блоком 12 усилителей, возбуждают элементы дискретной антенны 13. Частоты я, возбуждения элементов рекомендуется задавать таким образом, чтобы разность между ними была постоянной величиной Я;+, - Я; = сопят = А, 1 = 1,2Ь, где Ь - количество элементов в исследуемой антенне,Колебания, излученные антенной 13, поступают на приемник 1 и преобразовываются в. электрический сигнал, который после Аильтрации и усиления после включения генератора, равное длительности переходного процесса, на выходе временного селектора 15 появляется сигнал с уровнем "1" и блок 16 совпадения подает сигнал с уровнем "1" на управляющий вход АЦП 3. АЦП 3 через равные промежутки времени...

Номер патента: 1363093

Опубликовано: 30.12.1987

Авторы: Вилисов, Головачев, Зазорина

МПК: G01R 29/10

Метки: антенной, работоспособности, решетки, фазированной

...ФАР;ток управления проверяемого реп-диода 3.На выходе вторичной обмотки трансформатора 4 появляется ток Й 1( . - ю1 = К. - "- Кх е2 ,1 Р ф где К - коэффициент трансформации;0 - параметр, обусловленный свойствами сердечника трансформатора 4 тока. Величина тока во вторичной обмотке не зависит от величины тока покоя ФАР ), и зависит только от величины перепада тока на реп-диоде 3. Ток вторичной обмотки поступает на вход усилителя 5, где выделяется в виде напряжения, усиливается и ограничивается по отрицательному выбросу. Далее этот усиленный сигнал поступает в первйй пороговый блок 6, который вырабатывает сигнал о работо 5 10 1 Г 20 25 30 35 способности проверяемого разряда фазовращателя 2, Этот сигнал поступает в анализатор 9 на блок 11....

Номер патента: 1363094

Опубликовано: 30.12.1987

Авторы: Айзенштейн, Липлявая

МПК: G01R 29/20

Метки: многополюсной, обмотки, правильности, ротора, статора, укладки, электрической

...работе в непрерывном режиме пазы индуктора 3 выполнены со скосом, угол которого ц,выраженный в зубцовых делениях индуктора либо пакета статора (ротора)с проверяемой обмоткой, составляет ще- угол скоса пазов пакета статора (ротора) с проверяемой об- моткой.Устройство работает следующим образом. На обмотку 4 возбуждения подаютнапряжениеВ секциях 5,6,7 повторяющейся части проверяемой обмотки 1при этом индуцируются ЭДС, величиныкоторых пропорциональны числам витковв этих секциях, а их знак соответствует направлению намотки секций.Для всех типов многополюсных об О моток, содержащих повторяющиеся части, имеет место равенствои в) е; = кч, = О,1=1;:11 г где е, - ЭДС в д-й секции повторяющейся части обмотки;ът; - число витков в д-й секции;к; -...
