G01R — Измерение электрических и магнитных величин

Номер патента: 1372244

Опубликовано: 07.02.1988

Авторы: Демидов, Яременко

МПК: G01R 23/12

Метки: приемник-компаратор

...последовательно соединенные сервоусилитель 10, электродвигатель 11 и редуктор 12 подключен к управляющему входу фазовращателя 2. С редуктором 12 связаны самописец 13 и счетчик 14, предназначенные для определения скорости вращения фаэовращателя 2. Приемник-компаратор работает следующим образом.Сигнал местного генератора частоты Г поступает на сигнальные входы фазовращателя 1 и 2. Сигнал с выхода фаэовращателя 1 через делитель 5 1 О 15 20 25 35 40 45 50 3 частоты поетупает на первый входфазового детектора 5, где сравнивается с эталонным сигналом частотыГ , принятым и усиленным приемником6 и поступающим на второй вход фазового детектора 5. Сигнал ошибки сфазового детектора 5 усиливаетсясервоусилителем 7 и поступает наэлектродвигатель 8,...

Номер патента: 1372245

Опубликовано: 07.02.1988

Авторы: Витер, Дудыкевич, Котыло, Отенко, Юриш

МПК: G01R 23/02

Метки: цифровой, частотомер

...который подается на управляющие входы мультиплексора 2При этом на группе выходов муЛьтиплексора 2 появляется текущее значение числа в счетчике 3, которое подается на группу информационных входов накапливающего сумматора 1, При поступлении приращения дх импульсной последовательности х через элемент ИЛИ 11 на тактовый вход накапливающего сумматора 1 его содержимое суммируется с данными у, установленными на группе выходов мультиплексора 2Если при этом выход переноса накапливающего сумматора 1 устанавливается в нуль, то накапливающий сумматор 1 выполняет операцию суммирования с числом у при поступлении приращения Йх импульсною последовательности х до появления единичного потенциала на выходе переноса накапливающего сумматора 1.Ус 1 у=- йх +...

Номер патента: 1372246

Опубликовано: 07.02.1988

Авторы: Мулкиджанян, Рябинин, Рябинина

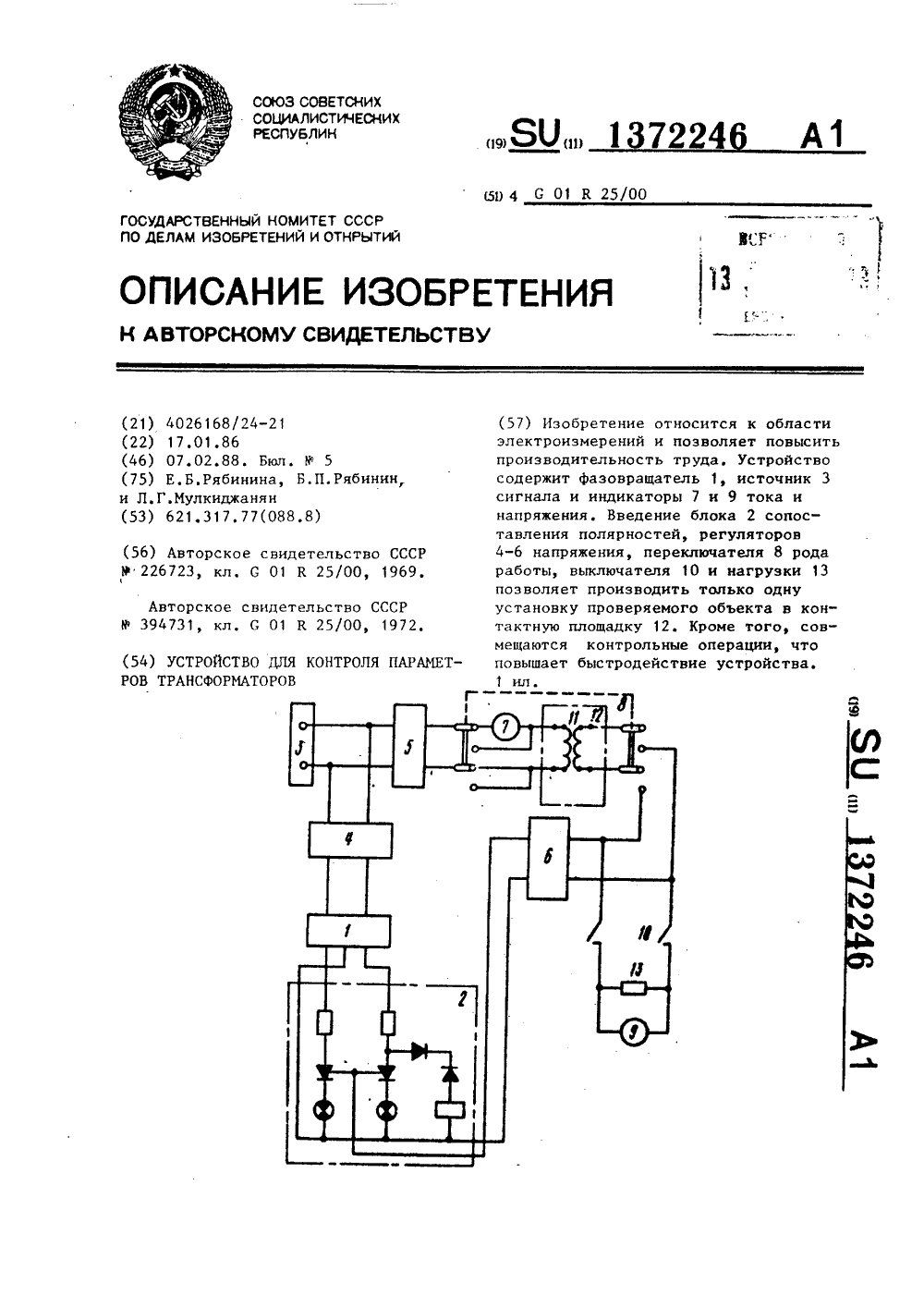

МПК: G01R 25/00

Метки: параметров, трансформаторов

...с известным обеспечивает снижение трудоемкости операции контроля, так как производится всего одна установка проверяемого объекта в контактную площадку (это особенно важно в случаях, когда намоточное изделие имеет гибкие выводы и их приходится подпаивать к контрольному устройству), уменьшение случайных ошибок оператора за счет совмещения контрольных операций, повышение быстродействия путем увеличения числа одновременно проверяемых параметров, увеличение степени удобства визуального определения параметров, поскольку производится один замер Кроме того, упрощается весь процесс в целом. Это позволяет автоматизировать процесс измерения. Формула изобретения Устройство для контроля параметровтрансформаторов, содержащее источник 3 13722...

Номер патента: 1372247

Опубликовано: 07.02.1988

Авторы: Зимин, Мартяшин, Фролов, Чернецов

МПК: G01R 27/00

Метки: датчика, импульсов, параметров, преобразования, скважность

...этом,(2)1 о 1 о 4 1 досрабатывает схема 2 сравйения и сменяет полярность выходного сигнала.Далее процесс повторяется,Из уравнений (1) и (2) получаемКТ =(и,-и102 Т 1 1, -- (и, -1)4 Т" и, -и Тгде Т = -- ,Т4Если характер сопротивления второго опорного элемента совпадает с сопротивлением Кэлемента схемы замещения датчика, то в этом случае(при ии,1) 1.К+Ко 2и ( с) -ц=ц --- "уптэ 1 1 гоа на вход масштабирующего блока 5подается сигнал 1 оУсловия срабатывания схем 2 и 3сравнения записьваются в виде 1. К+Ко Т Ко 2 Т 1 К+ККо 20 +П Ы Т П - -Ти 2 1 о 1 о 1 о- ---- -=-(1- - у);Ког(иг и ) 4 4 Т Т1- Т (3) 104 Т" Ког(и -и,)С учетом влияния конечного значения коэффициента усиления (АФоо) усилителя 6 условия равенства сигналов на входах схем 2 и 3...

Номер патента: 1372248

Опубликовано: 07.02.1988

Авторы: Прокунцев, Юмаев

МПК: G01R 27/02

Метки: двухполюсников, двухэлементных, параметров, пассивных

...в мультивибраторе, определяется параметрамиэлементов времязадающей цепи,Т, = Сх(Ко + К)1 п- ; (47)пор1,Т, =1 п п (48)К, + К где 11 - пороговое значение напряжения срабатывания интегратора. Как видно из уравнений (47) и (48), они идентичны уравнениям, полученным при генерировании прямоугольных импульсов, следовательно, ы уравнения отсчета параметров двухполюсников при генерировании пилообразных импульсов аналогичны описанным.С точки зрения повышения точности измерения наибольший интерес представляет измерение параметров пассив1372248 ных двухполюсников, по которым протекает синусоидальный ток.На фиг. 6 и 7 представлены схемы двух классических вариантов генера 5 торов синусоидальных сигналов.Записав выражение для частоты генерации этих...

Номер патента: 1372249

Опубликовано: 07.02.1988

Авторы: Мартяшин, Свистунов, Фролов, Чернецов

МПК: G01R 27/00

Метки: датчика, колебаний, параметров, период

...на выходе первого усилителя 2 изменяется следующим образом (ключ разомкнут)1С Чг = - Ч Со СоК Это напряжение инвертируется в инверторе Ь и подается на один вход компаратора 7. На другой вход компаратора 7 подается его выходное напряжение + Ч. В момент времени, когда напряжение с выхода инвертора 6 превысит Ч, напряжение на выходе компаратора 7 скачком меняет знак на противоположный, ключевой элемент 8 замыкается. При этом напряжение на выходе усилителя 2 увеличивается от значения -Ч по законуЭто напряжение вновь инвертируется в инверторе 6 и сравнивается с напряжением -Ч на выходах компаратора 7. В момент равенства этих напряжений выходное напряжение компаратора 7 скачкообразно меняет полярность, ключевой элемент 8 размыкается,...

Номер патента: 1372250

Опубликовано: 07.02.1988

Авторы: Мартяшин, Мольков, Свистунов

МПК: G01R 27/02, G01R 27/26

Метки: rl-цепей, параметров

...периодагде о, - постоянная времени, определяющая скорость изменениявоздействия,На выходе измерительной цепи 2, которая может быть построена, например, на базе операционного усилителя содержащего во входной цепи резистор К, а в цепи отрицательной обратной связи исследуемую К 1.-цепь возникает напряжение (информативный сигнал) вида где М - коэффициент пропорциональности - произвольное наперед заданное положительное число, НФ 1.Если М с 1, параметр К,( с К ) уменьшается, если М1 - увеличивается.На фиг. 1 изменение периода проиэводится эа счет изменения уровня сравнения блока 3 сравнения путем изменения коэффициента масштабиро1372250 Пх где а=сопз 1 -Ь=сопзС -25 2 (К, с, Ко 1 ъ) Т,Кх х 30 К Т = М Т,35 ного вида;Ы,р,у= 0, +1 40 е Ко...

Номер патента: 1372251

Опубликовано: 07.02.1988

Авторы: Бобылев, Малиновский, Петри

МПК: G01R 27/18

Метки: земли, относительно, сети, сопротивления, составляющих

...цепь: заземлитель 2, обмотки силового трансформатора 1, токовые обмотки трансформатора 3, цепи 19 утечки, Угловое положение вектора тока 1, а следовательно, и потока Ропределяется значениями активногои реактивного сопротивления сети относительно земли, величины которыхпропорциональны катетам ОК и СК тре51 3 13722 угольника ОСК. Задача определения составляющих сопротивления утечки сводится к нахождению значений вели о и5Прямоугольные треугольники ОСК и АВИ равны в силу равенства гипотенуэ и углов. Таким образом, задача определения величин составляющих сопротивлений сети относительно земли сводится к определению величин катетов АВ и ВМ.Вектор АВ или проекция Ф вектора Р на ось, перпендикулярную вектору Ф пропорционален величине актив ной...

Номер патента: 1372252

Опубликовано: 07.02.1988

Авторы: Блинов, Бродский, Евменов, Ионова, Малевский-Малевич, Харламов

МПК: G01R 27/02

Метки: объемного, полимерных, сопротивления, удельного, электрического

...11 переводится на соседнийс первым потенциальный электрод. Второй ключ 6 при измерениях, проводящихся на образцах с малым значением25 до 10 Ом м, устанавливается в положение "Выключено".Непосредственно перед началомизмерений напряжение с электромагнитов 7 снимается,. т.е. снимается ЗО нагрузка с потенциальных электродов,что обеспечивает релаксацию напряжений в полимерном материале, при этом восстанавливаются его электрические свойства и контакт с электроЗ 5 дами не нарушается. На токоподводящие электроды подается напряжение от источника 3 питания. При этом по всему объему образца протекает электрический ток, измеряемый ампер метром 4, й о величине электрического сопротивления судят по падению напряжения, измеряемого вольтметром 10 с...

Номер патента: 1372253

Опубликовано: 07.02.1988

Автор: Детков

МПК: G01R 27/14

Метки: больших, допускового, сопротивлений

...15, затвор которого соединен с вторым выходом блока 9 защиты, а исток с резистором 16 и входом порогового элемента 17. В качестве ре 50 ле 1 О времени можно применить запускаемый по перепаду напряжений мульти- вибратор, управляющий включением реле.Для нормальной работы устройства55 необходимо выполнение условий0 Н ( - - -Н С(2) где П - напряжение источника 4 постоянного тока;П, - напряжение источника 12 опорного напряжения;С, - величина параэитной емкости 7;С 2 - величина параэитной емкости 2;П- безопасное входное напряжение полевого транзистора;Н,4 - напряжение закрывания защитного стабилитрона 14;граничное напряжение "Нормабрак",Устройство работает следующим образом.При подключении к клеммам 5 и 8 контролируемого резистора 6...

Номер патента: 1372254

Опубликовано: 07.02.1988

Авторы: Богданов, Ковалев, Марков, Соминский, Ткаченко, Энгелько

МПК: G01R 29/00, H01J 9/42

Метки: диагностики, изоляцией, магнитной, полей, приборах, электрических, электронных

...измерения столкновений ионов где е ,я - статистические веса атомофного и ионного состоянийнейтральных частиц;- плотность потока нейтраль.ных электронов;- работа выхода;Юо - сродство к электрону;1 с - постоянная Больцмана;Т - температура поверхности.участка А ОЭ,В анализаторах для вьщеления малого полезного сигнала используютсявторично-электронные умножители (ВЭУ),регистрирующие непосредственно потокотрицательных ионов, или фотоэлектронные умножители (ФЭУ), регистрирующиепоток фотонов, возникающих на специальном экране под действием ионной бомбардировки. И в ВЭУ и в ФЭУпроисходит усиление сигнала за счетвторично-эмиссионного размноженияэлектронов, поэтому необходимо выделить полезный сигнал на фоне собственных шумов умножителей,...

Номер патента: 1372255

Опубликовано: 07.02.1988

Авторы: Горин, Данилин, Дмитренко, Мелешко, Микоткин, Ребров

МПК: G01R 31/3177

Метки: автоматический, измеритель, логических, напряжений, пороговых, схем

...аналогового запоминающего блока 10 выходного напряжения логической "1" в устойчивомсостоянии. По команде из блока 8 управления это напряжение запоминается в аналоговом запоминающем блоке10, который затем переводится по команде из блока 8 управления из режима записи в режим хранения. При этомвыходное напряжение логической "1"в устойчивом состоянии логическойинвертирующей схемы 9 с выхода блока 10 поступает на второй вход компаратора 12,Сигналом с четвертого выхода блока 8 управления открывается селектор 3 и сигналы тактового генератора 2 начинают поступать на счетчик4, причем частота тактового генератора 2 выбирается, исходя из быстродействия измерителя, а точность измерения определяется разрядностьюцифроаналогового...

Номер патента: 1372257

Опубликовано: 07.02.1988

Авторы: Горин, Дмитренко, Мелешко, Микоткин, Нуров, Ребров

МПК: G01R 31/30

Метки: пороговых, радиоэлектронных, схем, уровней

...импульсы с частотой генератора 3 импульсов (фиг. 2 е), а на выходе ключа 14 импульсы с делителя 6 частоты (фиг. 2 ж). Счетчик 13 начинает считать эти импульсы, что приводит к последозательному включению разрядов ЦАП 12, в результате чего на первом выходе генератора 2 нарастающего на 1372257пряжения формируется ступенчато нарастающее напряжение (фиг. 2 з),Величина ступеньки Оц, выбираетсяменьше допустимой погрешности иэмере 5ния, Длительность каждой ступенькиопределяется периодом следования импульсов генератора 3 и коэффициентомделения делителя 6 частоты. При этомна выходе блока 5 стробирования формируется импульсное напряжение соступенчато нарастающей амплитудой,причем внутри каждой ступеньки амплитуда импульсов имеет постоянное...

Номер патента: 1372258

Опубликовано: 07.02.1988

Авторы: Бучнев, Дмитриев, Зинченко, Смыслов, Шипков

МПК: G01R 31/00, H01R 4/48

Метки: контактный, узел

...в виде электропроводной сетки 2, подпружиненной подушкой 3 из эластомера.Между сеткой 2 и подушкой 3 введены вторая сетка 4 и слоистый анизотроп ный материал 5, слои которого ориентированы таким образом, что их электрическое сопротивление имеет максимальное значение в направлении, перпендикулярном поверхности первой сет ки 2. Вторая сетка 4 и слоистый аниэотропный материал 5 образуют выравкивающий потенциал элемент,При измгренин удельного сопротивления сбра:ец б зажат между сетками 30 2 двух контактов, сетки 4 соединенв с. блокомпита"н, а потенциальны зонды - с измерителем 8 напряжения. позволяет достичь равной плотноститока по сечению образца и тем сам пкснизить погрешность измерения удельного злектросопротивления. Анизотропный материал...

Номер патента: 1372259

Опубликовано: 07.02.1988

Авторы: Алексеев, Печуркин, Пятлина, Рогозин

МПК: G01R 31/34

Метки: активных, асинхронного, двигателя, индуктивных, обмотки, рассеяния, ротора, сопротивлений

...на выводах двигателя расчетномуоператорному выражению для свободного переходного тока в обмотке ротора.Определение активных и индуктивных сопротивлений рассеяния обмоткиротора асинхронного двигателя поцанным эксперимента осуществляетсяс использованием расчетньм соотношений.Переходный процесс в обмотке ротора в соответствии с фиг. 3 и 4представляется в виде свободного изменения токов в эквивалентных контурах этой обмотки после отключенияобмотки статора от источника питанияв момент перехода тока статора черезнулевое значение,Как следует из анализа операторной схемы замещения, показанной нафиг. 5, протекание переходного токав ветви намагничивания схемы замещения обуславливает изменение напряжения на выводах обмотки статора....

Номер патента: 1372260

Опубликовано: 07.02.1988

Авторы: Жежеря, Коршаковский, Красненьков, Матусевич, Соловьев

МПК: G01R 33/12

Метки: датчик, индукционный

...55 определяется какЙ (В = Ъ, ---" с 1 г Я, Б4 (14 - 1 44 ог 47 г- скалярный потенциал создаваемого магнитного поля;11- намагниченности сердечникаи втулки соответственно;Б Б - площади поперечных сеченийсердечника и втулки соответственно;п, - магнитная постоянная,Намагниченность 1, определяетсясвойствами магнитотвердого вещества,из которого изготовлен сердечник, иявляется постоянной величиной.Направление намагниченности втулки из магнитомягкого материала, установленной но сердечнике, противоположно намагниченности сердечника (чертеж)Величину намагниченности 1 можнооценить как21:а - -11где а - коэффициент, зависящий отгеометрии сердечника, Величина а может изменяться от 0,5 до 1.Тогда индукция магнитного поля В,создаваемого сердечником,...

Номер патента: 1372261

Опубликовано: 07.02.1988

Авторы: Витков, Гринберг, Катрук, Рогачевский

МПК: G01R 33/02

Метки: магнитным, местоположения, моментом, обладающего, объекта, плоскости

...по Р , В, Вследующим образом й й (а+Ь)(а) Ь2 2 й а а х ф Ь (а) +а (Ь) д с 1 (а+ЬДЬау 2 2 Ь"(а) +а (Ь) гЬ (а-) +аЬ-)1 де 7=1 а+Ь).я унэ ;репные в точ.ах, имеющихственно координаты (0,0), (д,0 го по оответ четверто ервГ)с тра.с нточкедоста удаленнои от чно большое в эой точкеа было много так, чтоб расс;ояяиема. г ийт ное оде объект (укаэанноели чсатвер Гу словие выпол точку удалит меньше В няется, ес находят разницу между каясдой иэ измеренных в трех точках вертикальных к плоскости составлякяцих индукции магнитного поля и измеренной в четвертой точке вертикальной к плоскости составляющей индукции магнитного поля Земли и по зависимости магнитного поля от расстояния определяют координаты объекта.Способ осуществляют следующим...

Номер патента: 1372507

Опубликовано: 07.02.1988

Авторы: Булавин, Чиляков

МПК: G01R 31/06, H02K 15/12

Метки: автоматизированного, качества, машин, обмоток, пропитки, электрических

...этой емкости, поступает на переключатель 12 каналов, который первоначально пропускает сигнал на канал для проверки условия достижения контролируемой емкостью значения С. Проверка этого условия выполняется компаратором 13, а эталонное значение С, для соответствующего типоразмера пропитываемого якоря выдается блоком 16 эталонных значений.По достижении контролируемой емкостью значения Сс компаратора 13 поступает сигнал в блок 17 логического управления, который выполняет функции по управлению технологическим процессом пропитки и в данном случае выдает команду на блок 18 исполнительных механизмов на слив лака из автоклава, а также команды на переключатель 12 каналов для переключения на канал проверки условия достижения контролируемой...

Номер патента: 743396

Опубликовано: 07.02.1988

Авторы: Осадчий, Садовникова, Сирота

МПК: G01R 19/22, H01F 38/20

Метки: линии, сверхвысокого, электропередачи

...альная электрическая схема предлагаемого устройства; на фиг. 2 - схемазамещения, иллюстрирующая его принцип действия,Устройство содержит установленныйна линии 1 электропередачи измерительный трансформатор тока 2 цепочки смещения иэ резисторов 3 и дио-.дов 4, дроссели 5, конденсаторы 6связи, вспомогательный трансформа 743396при переменном токе - нейтраль обмоток высшего напряжения трансформаторов.В качестве измерительного транс 5форматора 2 тока применяется трансформатор с двумя магнитопроводами,изготовленными из магнитомягкого материала с характеристикой намагничивания, по возможности приближающейся к прямоугольной. Магнитопроводыимеют общую первичную обмотку и дверазделенные вторичные обмотки с уравновешенными первичными и...

Номер патента: 1374004

Опубликовано: 15.02.1988

Авторы: Верба, Винокур, Кирпач, Халатов, Чубаров

МПК: F25B 21/02, G01R 31/00

Метки: испытаний, микроэлектронных, приборов, термокамера

...исходной температуре,и утоплены в специальное углубление.55Между верхней 3 и нижней 4 плитами,а также между последней и корпусомприборов 9 существует тепловойконтакт, Наличие в зазоре 5 теплопроводной жидкости, заполняющей неплотности при замыкании зазора,улучшает тепловой контакт междуплитами 3 и 4,При низкотемпературных режимахиспытаний при включении питания натермоэлектрический холодильник 6происходит интенсивный перенос теплоты от, испытываемых ппиборов 9 ктеплопоглощающим спаям холодильника6, Тепловыделяющие спаи последнегоохлаждаются посредством охладителя11 путем прокачки через него водыили фреона. Охладитель 11 может представлять собой испаритель холодильного компрессионного агрегата иливодяной теплообменник. Между...

Номер патента: 1374132

Опубликовано: 15.02.1988

Авторы: Котунов, Мительман, Соколовский

МПК: G01R 11/56

Метки: датчиком, импульсов, потребления, энергии

...(фиг.2 д) инициирует переключение третьего триггера 9, и на его выходе появляются импульсы И(фиг.2 е) при каждом прохождении светоотражающей полосы на подвижном элементе 1 счетчика электроэнергии через оптическую ось. Причем переключение третьего триггера 9 возможно только при условии, если на его входе установки нуля в момент действия фронта импульса И присутствует низкий логический уровень (импульсы И, фиг,2 г), а также если подвижный элемент 1 счетчика электроэнергии вращается в прямом направлении.Импульсы И с выхода третьего триггера 9, пропорциональные по своемуколичеству угловому перемещению подвижного элемента 1 счетчика электроЭнергии в прямом направлении и,следовательно, пропорциональные учтеннойэлектросчетчиком потребленной...

Номер патента: 1374133

Опубликовано: 15.02.1988

Авторы: Гижа, Гончар-Быш

МПК: G01R 13/24

Метки: осциллограф, электронно-лучевой

...ИЛИ на вход индикатора 9 отсутствия синхроимпульсов, наттряжение на выходе которого соответствует уровню, при котором генератор развертки работает в ждущем режиме изапускается только синхроимпульсами. Первый запускающий синхроимпульс переводит триггер 4 управления в состояние, соответствующее прямому ходу пилообразного напряжения. Когда оно достигает определенного уровня на выходе генератора 10 пилообразного напряжения, элемент 6 блокировки вырабатывает импульс, который возвращает триггер 4 управления в исходное состояние и одновременно блокирует его от запуска входными синхроимпульсами на время, равное обратному ходу пилообразного напряжения и восстановления исходного состояния. Одновременно импульс с выхода элемента 6 блокировки через...

Номер патента: 1374134

Опубликовано: 15.02.1988

Автор: Ибрагимов

МПК: G01R 19/04, G06G 7/02

Метки: аналогового, сигнала, экстремумов

...первый и второй элементы И 5,6, первый и второй счетчики7, 8, триггер 9. шину запуска 10,шину 11 задания кода начала интерваланаблюдения, шину 12 задания кода конца интервала наблюдения, выход 13.Устройство работает следующим образом.Исследуемый аналоговый сигнал поступает на вход 2. Запоминающий блок1 блокирован по управляющему входусигналом высокого уровня Г 1") с выхода счетчика 7. При поступлении импульса на шину 10 запуска О-триггер9 переводится в единичное состояние,открывая элементы И 5,6. Одновременно триггер 9 единичным потенциаломзапрещает занесение в счетчик установочных кодов М, и И с шин 11 и12. Импульсы с выхода нуль-органа 4,отмечающие появление экстремумов,проходят на счетчики 7,8, работающиев режиме вычитания. При...

Номер патента: 1374135

Опубликовано: 15.02.1988

Авторы: Бордыков, Мазитов, Мясников

МПК: G01R 19/25

Метки: аналоговым, измерительный, отсчетом, прибор

...будет при нахождении его в единичном состоянии. Таким образом, коррекция выходного кода с АЦП 1 производится с помощью анализа значения младших разрядов, которые в известном устройстве не участвовали в индикации на линейной шкале, и увеличения выходного кода на единицу в случае превышения младшими разрядами определенного значения. Поэтому в счетчик 3 записывается только результирующий код и на линейной шкале фиксируется тоже результирующее (округленное) значение, что устраняет колебание светового указателя около среднего значения.Тактовые импульсы с выхода генератора 16 поступают также на вход элемента 24 И, на другой вход кото рого поступают импульсы запрета с выхода элемента 25 НЕ, На выходе элемента 24 И формируются пачки...

Номер патента: 1374136

Опубликовано: 15.02.1988

Авторы: Бондаренко, Лозинский, Нехаев, Паранчук, Сметанюк, Шепель

МПК: G01R 23/00

Метки: дуги, дуговой, коэффициента, несинусоидальности, электропечи

...эффективное значение первой гармоники и подает его на второй вход блока деления 6, который производит деление текущего эффективного значения высших гармонических составляющих кривой тока дуги на текущее эффективное значение первой гармоники тока дуги. Таким образом, на выходе блока деления 6 получается сигнал, пропорциональный текущему значению коэффициента несинусоидальности тока дуги дуговой электропечи. С выхода блока деления 6 этот сигнал наступает на вход фильтра низших частот 8, который производит усреднение этого сигнала.Постоянная времени фильтра низших частот 8 может быть определена из требуемого усреднения измеряемой величины па формулет = -,1 (, - ), где 11 - дисперсия неусредненногэзначения измеряемой величины (текущего...

Номер патента: 1374137

Опубликовано: 15.02.1988

Авторы: Масюлис, Микнюнас, Ульянычев

МПК: G01R 23/02

Метки: меток, формирования, частотных

...детектора 2 формируется частотная метка (фиг. 2 а), на фронте и спаде которой детектируется сигнал паразитной частоты модуляции (ПЧИ) перестраиваемой частоты. Начальное состояние выходов триггеров 5, 7, 9 до появления частотных меток устанавливается при подключении устройства к источникам питания (см. фиг. 2 8, , , и, н)е Компаратор 11 с низким порогом срабатывания 11 на фронте метки, влияния на работу устройства не оказывает. От первого положительного перепада на фронте метки с выхода компаратора 3 (фиг, 2 о) срабатывает триггер 7 (фиг, 2 ь, ), который блокирует работу триггера 5 (по его входу К). От первого положительного пе" репада на фронте метки с выхода компаратора 10 (фиг. 2 д, е ) состояние выходов триггера 7 изменяется (фиг....

Номер патента: 1374138

Опубликовано: 15.02.1988

Автор: Демин

МПК: G01R 23/02

Метки: импульсов, следования, цифровой, частоты

...которого формируется текущий цифровой код Мгде- число тактов преобразования,представленный разрядными частотамидлительностей Т=2 Т где То - длиьтельность периода младшей опорнойчастоты, и - разрядность устройства(фиг.1, фиг.2 а,ъ-ж),55 С этого момента через входной блок 2 будут проходить искомые частотные сигналы периода следования Т,которые претерпевают преобразованиек цифровой форме (фиг.2 ь),При поступлении искомых частотныхимпульсов периода следования Т попереднему фронту цифрового сигнала,формируемого на выходе входного блока 2 (фиг.2 г), производится записьтекущего кода И начальной фазыпреобразования по информационным входам в первый регистр 3, который будет выставлен на выходах цифровогогенератора 1 взвешенных частот,...

Номер патента: 1374139

Опубликовано: 15.02.1988

Авторы: Бондаренко, Ветров, Дайлюденко

МПК: G01R 23/17

Метки: анализатор, оптический, сигнала, спектра

...амплитуд и фаз света в плоскости пространственных частот, совпада 15ющей с фокальной плоскостью объектива, Это распределение однозначносвязано со спектром измеряемого сигна"ла. При этом информация о спектресигнала содержится в световом пучкетолько первого порядка дифракции,а распределение амплитуд света вобласти нулевых пространственныхчастот, обусловленное недифрагировавшим светом, представляет собой изоб-.ражение источника света, положениекоторого в фокальной плоскости объектива 5 характеризует направление лучей, падающих на АОМ,В соответствии со спектром сигнала, подводимого к АОМ, дифрагировавший пучок будет состоять из двух.пучков - одного параллельного пучка,обусловленного напичием в спектресигнала частоты гетеродина, и...

Номер патента: 1374140

Опубликовано: 15.02.1988

Авторы: Дик, Палагин

МПК: G01R 25/00

Метки: моностабильных, сдвига, фаз, частот

...2. По окончании выдачисерии команд регистр 8 адреса переключает накопитель 2 на следующийадрес. Каждое переключение адресапроизводится за определенное временное квантование С, Таким образой,регистр 8 адреса осуществляет отсчет временных интервалов от начала,записи. Допустим, что при опросе Бадреса иэ измерительного канала 1поступает импульс, выданный в моментперехода входного сигнала через нуль.Импульс сформирован так, что егодлительность равна длительности квантования 61. В этом случае импульсв виде положительной единицы введет 1374140ся в накопитель 2 по Б адресу ипоступит на вход логического элемента 12 И, на второй вход которого поступит последняя команда регистра 7команд, предшествующая импульсу переключения адреса. При...

Номер патента: 1374141

Опубликовано: 15.02.1988

Авторы: Леушин, Янц

МПК: G01R 25/00

Метки: переноса, сдвигов, сигналов, фазовых, фиксированную, частоту

...поступающих на входы управления ключей синхронных фильтров 45 1,2. Так как кольцевой распределитель 3 импульсов для получения выходных управляющих импульсов осуществляет деление входной тактовойчастоты в Н раз, где И - количество 50 ключей (конденсаторов) в каждом изсинхронных фильтров 1 и 2 и Яъ, 2 п.Тем самым частота на выходе умножителя 10 частоты равнаг,.с н;з рПри этом условии синхронные фильтры 1 и 2 будут постоянно настроенына 1-е и кратные ей кваэигармоничес.кие составляющие входных сигналов ина конденсаторах С,С будут накапливаться выборки квазигармонических составляющих входных сигналов с частотами дю,(С), 21 ы,(й),Г 1 ,(й), где Г - целое, а случайные шумовые составляющие (С),1.е(С) - РегУлЯРные помехи, спектральные...
