G01R — Измерение электрических и магнитных величин

Номер патента: 1327012

Опубликовано: 30.07.1987

Авторы: Гиновкер, Кандаков, Тимкин

МПК: G01R 29/16

Метки: активный, симметричных, составляющих, фильтр

...6Линейное напряжение первой и третьей фаз поступает на нход АФФ 2,который сдвигает входное напряжениепо фазе в сторону отставания на уголу =-2 ансцыТ,где у - частота сети; Т - постоянная времени АИ 2. При нормальной частоте угол равен1 1=-2 агссц -с. 2 уЗ Напряжение с выхода АФФ 2 поступает через резистор 7 на вход опера" ционного усилителя й, который сумми" рует данный сигнал с сигналом, поступающим с выхода АФФПусть на вход активного ФСС поступают лищь напряжения обратной последовательности (фиг, 2), При номинальной частоте выходные напряжения ак" тинных фазовых фильтров 1 и 2, изображенные ца фиг. 2 соответственно векторами хБ и хя, оказываются сдвинутыми один Относительна другого на угол у , Модуль выходного напряжения фильтра...

Номер патента: 1327013

Опубликовано: 30.07.1987

Автор: Соколов

МПК: G01R 1/24

Метки: измерительная, линия

...волны Н используя принцип взаимности, т,е. рассматривая не извлечение мощности изволны в отрезке 2 круглого волноводаи передачу ее на выход отборника мощности, а возбуждение волны в отрезке2 круглого волновода при подаче мощности на вход отборника мощности.Подают мощность на вход двойного.волноводного тройника 9 в плоскостиН, С учетом тбго, что водноводныйтройник в плоскости Н делит волну,поступающую на его вход, на две синАазные волны одинаковой интенсивности, получается взаимная фаэировкаволн в волноводных каналах (показанона чертеже стрелками).В стенке круглого волновода вбли. -зи отверстий возбуждаются электрические токи, азимутальные составляющиекоторых у соседних отверстий имеютразные знаки. Такой тип симметрии пприсущ...

Номер патента: 1327014

Опубликовано: 30.07.1987

Авторы: Авдеев, Блистанов, Гераскин, Кошелев, Ледов, Сорокин

МПК: G01R 13/40

Метки: напряженности, оптоэлектронное, поля, электрического

...образом.Свет от источника 1 монохроматического излучения проходит через модулирующий элемент 2 с сформированной н нем регулярной доменной структурой и через диафрагму 4 поступаетна фотоприемник 5. Модулирующий элемент помещается в измеряемое электрическое поле, в результате чего наэлектродах 3 появляется наведенноеэлектрическое напряжение (измерительнапряженности электрического поля), 55или электроды 3 электрически соединяются с источником измеряемого напряжения (измеритель электрическогонапряжения), Под действием напряжения, приложенного к электродам или наведенного на них, происходит изменение показателя преломления Дп в электрооптическом материале модулирующего элемента, Так как оси соседних доменов направлены навстречу друг...

Номер патента: 1327015

Опубликовано: 30.07.1987

Автор: Скачков

МПК: G01R 15/00

Метки: жидким, чувствительным, электометр, элементом

...жидкость в обоих каналах действуют пондеромоторные силы, стремящиеся переместить (поднять)диэлектрическую жидкость 5 как в канале 1, так и в канале 11 на величину, определяемую формулойЕф Еот 22 35а е,. 1 2 1 П2 урРсоз чфгде Й - перемещения границы фаз вЭлячейке;8, - электрическая постоянная; 40Я,и 1 - диэлектрическая проницаемость и плотность диэлектрической жидкости;- ускорение свободного падения; 45Й - межэлектродное расстояние;ц - угол между осью электродови направлением силы тяжести;0 - напряжение питания;- постоянная, зависящая от 50указанных выше характеристик.Так как пондеромоторные силы принулевом потенциале на центральномэлектроде равны по величине и направ15 2лены навстречу дРуг другу, то таких перемещений границы раздела...

Номер патента: 1327016

Опубликовано: 30.07.1987

Авторы: Авдеев, Бегишев, Даниелян, Митин, Парпаров, Столяр, Суханов

МПК: G01R 19/00

Метки: величин, физических

...весовые воронки с управляемыми силовым разделением емкостей с набранным в них материалом, грузоподъемные установкидля подачи на весы раздельно и совместно каких-то масс и т.д.Разделение физической величинына составляющие может быть грубым,т.е. отсутствует требование разделения на заранее заданные по величине составляющие. Однако при реализации разделяющих блоков следуетстремиться к тому, чтобы получаемыедве основные составляющие были примерно одинаковыми, например перваясоставляющая - в диапазоне 40-60%,а вторая - 60-40% соответственно отзначения измеряемой Физической величины. Малая же дополнительнаясоставляющая примерно равна 2,55% от самой измеряемой величины,Согласование погрешностей рабочего и образцового измерительных...

Номер патента: 1327017

Опубликовано: 30.07.1987

Авторы: Гольдберг, Сокол, Фукс, Шашлов

МПК: G01R 21/12

Метки: детекторная, сверхвысоких, свч, секция, частот

...3384/41 тираж 730 ВНИИПИ Государ по делам из 113035, Москва, Подписноетвенного комитета СССРбретений и открытий-35, Раушская наб., д 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 113Изобретение относится к электронике СВЧ и может быть использовано для детектирования СВЧ колебаний, в индикаторах поля, коаксиальных смесителях, антенных устройствах.Цель изобретения - повышение чувствительности.На фиг,1 дана. секция, общий вид; на фиг,2 - сечение А-А на фиг.1.Детекторная секция содержит коаксиальную линию, состоящую иэ внутреннего 1 и внешнего 2 проводников, диод 3, включенный в разрыв внетр 6 ннего проводника 1, дроссель 4 СВЧ, выполненный в виде двух прямолинейных проводников 5 и 6, расположенных в...

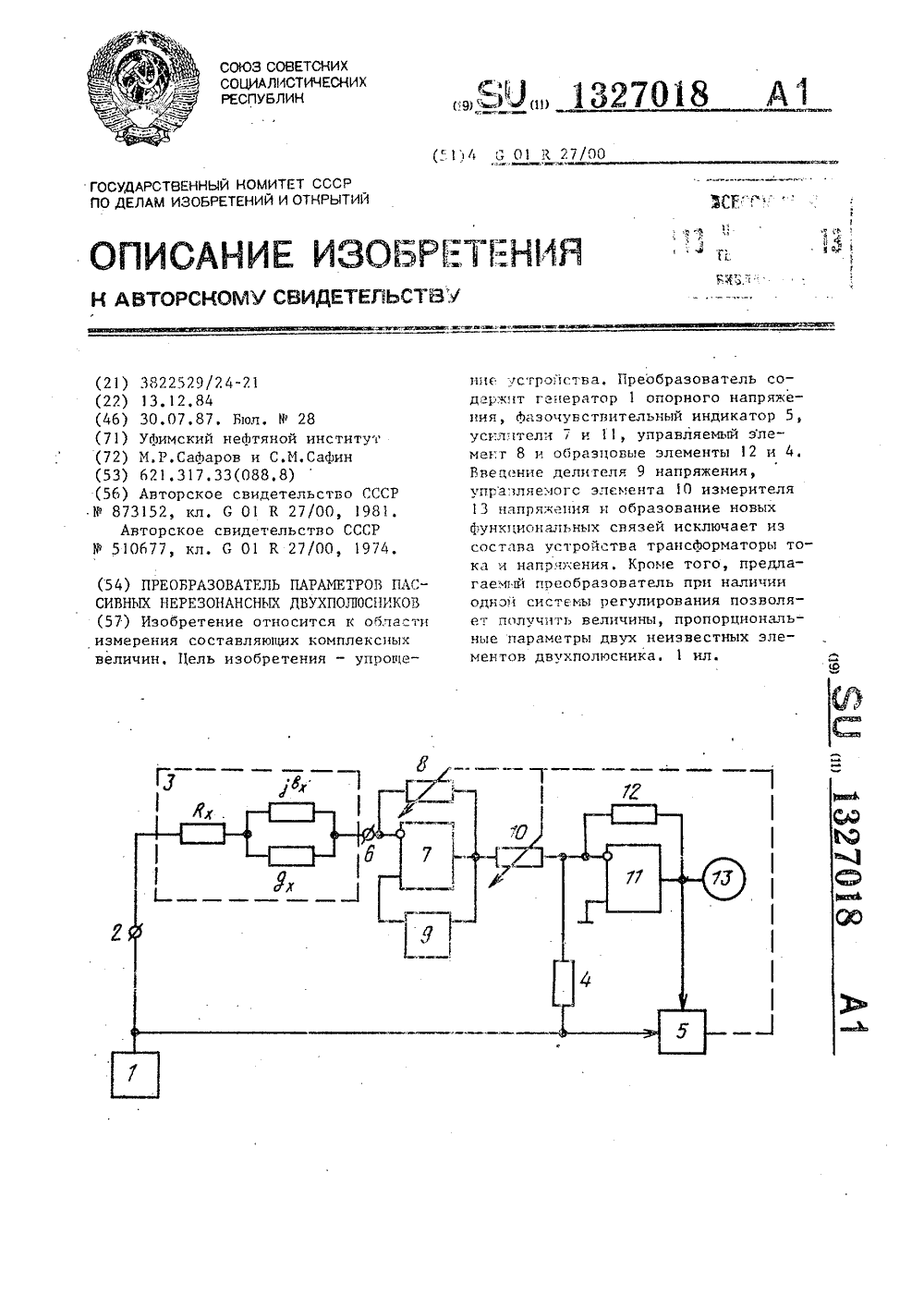

Номер патента: 1327018

Опубликовано: 30.07.1987

Авторы: Сафаров, Сафин

МПК: G01R 27/00

Метки: двухполюсников, нерезонансных, параметров, пассивных

...выход которого соединен с управляющими входами первого 8 и второго 10 управляющих элементов, неинверсный вход второго усилителя 11 подключен к общей шине.Устройство работает следующим образом.Напряжение на выходе первого усилителяК(К)К -К27018 1Б =К+ - - -- сопротивление ис 3Я+7 Ькследуемого двухполюсника 3,На выходе второго усилителя 11 формируется напряжение определяемое из выражения 2 Р Кв во, +.1 10 Формула изобретения Преобразователь параметров пассив ных нерезонансных двухполюсников, содержащий генератор опорного напряжения, первый усилитель, инвертирующий вход которого подключен к первой клемме для подключения исследуемого где 8, - проводимость элемента 10;1 Ь, - проводимость элемента 12.Фазочувствительный индикатор 5воздействует...

Номер патента: 1327019

Опубликовано: 30.07.1987

Авторы: Аухадиев, Новиков, Огородников, Устименко

МПК: G01R 27/04

Метки: комплексного, коэффициента, передачи, свч, четырехполюсников

...имеющихся в блоке 4, осуществляют равные коэффициенты передачи измеритель- З ного и опорного каналов 9 и 6 (по отношению сигналов на выходах этих каналов, равном О дБ). При этом перемещение зонда 3 линии 2 не должно нарушать установленнув балансировку 40 амплитуд. Баланс фаз можно обеспечить соответствующим положением зонда 3 в линии 2. Затем исследуемый четырехполюсник 7 включают в измерительный канал 9, заранее предполагая, что ни 45 вход, ни выход четырехполюсника 7 не согласованы с волновым сопротивлением 7. и, следовательно, в самом четырехполвснике 7 и на его входе устанавливается режим стоячих волн. Изме- що няя положение зонда 3 вдоль измерительной линии 2, добиваются максимального соотношения сигналов на выходах...

Номер патента: 1327020

Опубликовано: 30.07.1987

Авторы: Калмыков, Каспер, Симонюк

МПК: G01R 27/06

Метки: комплексного, коэффициента, отражения

...стороны. В измерительной зондовой секции 5, выполняющей функцию сумматора, возникает стоячая волна. Если в одном из каналов калибратора 3 относительно другого канала задать калиброванное приращение фазового сдвига Д, то стоячая волна в измеительной зондовой секции 5 скачкообразно сместится на величинуд 1= -М32 Ггде 1 - длина волны.Устанавливая, например, поочередно значения д ., равные О, 90,ф180 и 270 и измеряя мощность поля стоячей волны в плоскости неподвижного зонда измерительной зондовой секции 5, можно получить аналог четырехзондовой измерительной линии с расстоянием между зондами 3 /4. Можно задавать значения фазовых сдвигов вуФ 90, число которых на интервале 0-360 выбирается в соответствии с принятым алгоритмом...

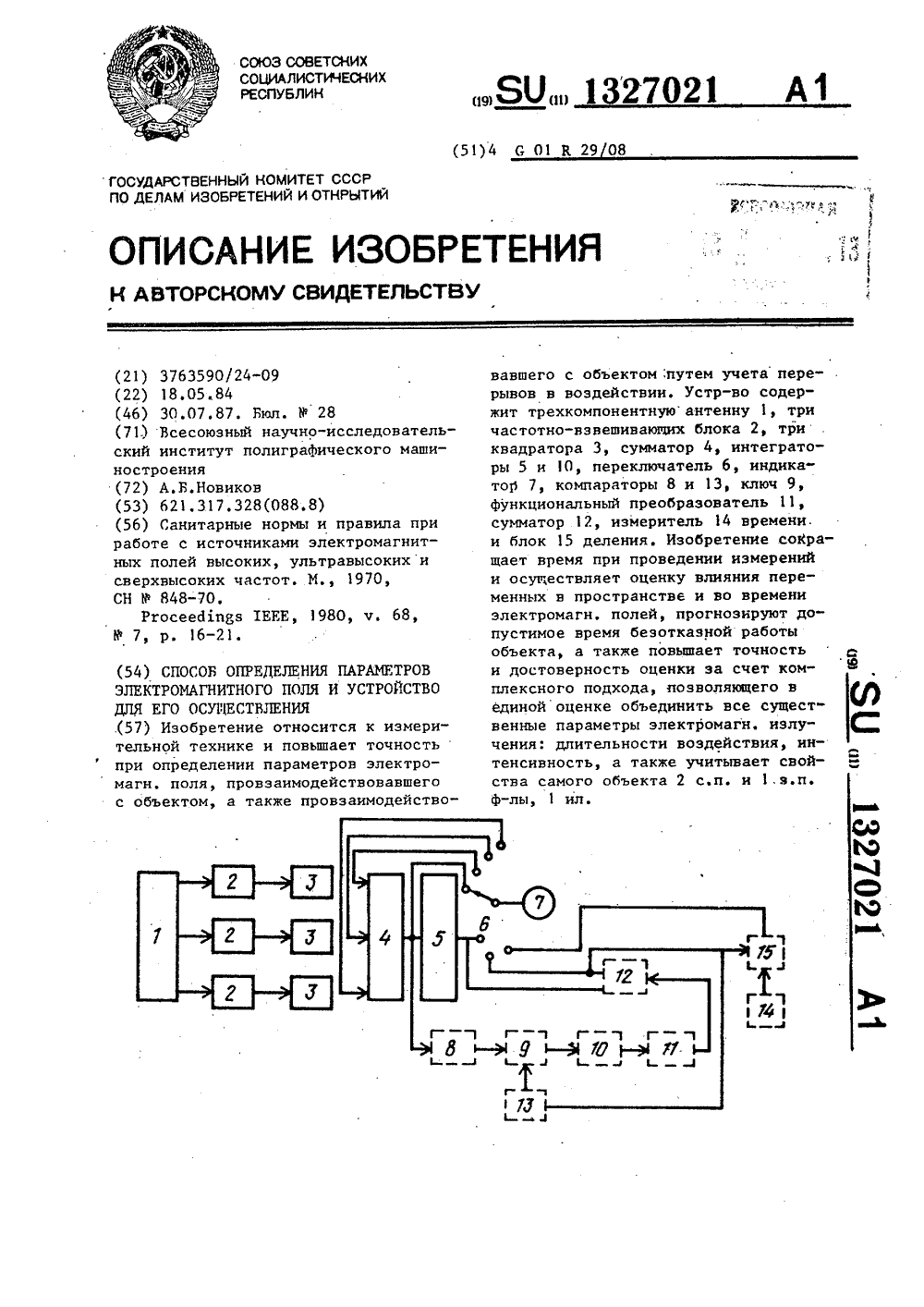

Номер патента: 1327021

Опубликовано: 30.07.1987

Автор: Новиков

МПК: G01R 29/08

Метки: параметров, поля, электромагнитного

...суммирование этих импульсов. Есличисло импульсов за заданный период 50 времени, определяемый таймером, превышает заданное значение, снимается.блокировка с управляющего вентиля,включаемого на выходе счетчика, исигнал через него ст генератора че рез усилитель мощности поступает намикротелеФон и (или) светоизлучательи звучит сигнал. При наборе следующего заданного числа импульсов сигнал повторится и вновь прозвучит сиг 15 20 25 30 35 40 циональным преобразователем 11 в Функции восстановления (например в экспоненту), величина которой отрицательна и алгебраически суммируется (т.е, вычитается) с сигналом, пропорциональным суммарному воздействию в дополнительном сумматоре 12. Если суммарный сигнал на выходе дополнительного сумматора 12...

Номер патента: 1327022

Опубликовано: 30.07.1987

Авторы: Воронин, Нечаев

МПК: G01R 29/10

Метки: антенных, измерений

...разложить следующим образом:270224 10 15 20 Формула изобретенияУстройство для антенных измерений, содержащее генератор СВЧ, изме-. рительную камеру в виде цилиндра, Й измерительных зондов, установленных внутри измерительной камеры эквидистантно по кольцу, соосному с измерительной камерой, и соединенных с первыми плечами соответствующих У-циркуляров, вторые плечи которых соединены с соответствующими входами первого многополюсника, выполненного по схеме Батлера или Бласса и снабженного М входами и М выходами, причем к каждому выходу первого многополюсника подсоединены соответствующие последовательно соединенные фазовращатель и аттенюатор, о т л и ч а ю щ е е с я тем, что, с целью повьппения точности, в него введены (ш)-Й...

Номер патента: 1327023

Опубликовано: 30.07.1987

Авторы: Ивлев, Павловский, Пятаев

МПК: G01R 29/26

Метки: интенсивности, коэффициента, плотности, спектральной, четырехполюсника, шума

...полосы пропускания исследуемого четырехлолюсника , так как при нарушении левой части неравенства показапия селективного вольтметра будут искажаться Аликкер-шумами генератора 1 (Фиг.2) а лри нарушении правой части неравенства измерения будут проводиться за пределами полосы лролускания исследуемого четырех.лолюсника.Затем, установив частоту сигнала генератора 7 равной Г устанавливают его уровень соответствующим глубине модуляции АМ-сигнала на входе четырехполюсника, равной щ , При этом глубину амплитудной модуляции п 1 выбирают такой чтобы в процессе изменения огибающей АМ-сигнала че - тырехполюсник не выходил за пределы выбранного участка амплитудной характеристики. С другой стороны, уровень амплитуды огибающей АМ-сигнала должен...

Номер патента: 1327024

Опубликовано: 30.07.1987

Авторы: Журавель, Лапшина, Новиков, Пятлина, Рогозин

МПК: G01R 31/34

Метки: асинхронного, воздушного, двигателя, зазора, косвенного, неравномерности

...статоромв торцовых сеченияхрасточки статора,где Поскольку индуктивное сопротивле ние вэаимоиндукции асинхронного двигателя более чем на порядок больше . индуктивного сопротивления рассеяния обмотки ротора, а последнее примерно равно индуктивному сопротивлению рассеяния обмотки статора, то с весьма малой погрешностьюХэ=оТ (2)"е и, следовательно, исключает зависимость постоянной времени затухания тока в роторе от величины этого тока.Связь неравномерности воздушного зазора (эксцентриситета) с постоянной времени (Т) затухания свободного переходного тока в роторе асинхронного двигателя следует иэ анализа выра- жения"б Т Ео где Ск и С - значения температуробмотки ротора приконтрольном и базовомизмерениях;Т и Т 5 - постоянные времени...

Номер патента: 1327025

Опубликовано: 30.07.1987

Автор: Сапранков

МПК: G01R 33/07

Метки: магнитометр

...сигнальные входы которых раздельно подключены к выходам измерительных усилителей, вторые входы соединены с выходами третьего и четвертого генераторов питания четырехполюсника, а их выходы - к входам первого сумматора, генератором тактовых импульсов с перестраиваемой скважностью импульсов, выходы которого подключены к входам синхронизации генератора питания четырехполюсника, вторым сумматором, выход которого соединен с управляющим входом генератора тактовых импульсов, а его входы - с выходами всех фазочувствительных детекторов.На фиг,1 изображена блок-схема магнитометра; на фиг,2 - временные диаграммы, поясняющие принцип его работы.Первый и второй генераторы 1 и 2 питания четырехполюсника подключены к одной иэ пар выводов...

Номер патента: 1328760

Опубликовано: 07.08.1987

Авторы: Мишин, Новиков

МПК: G01R 3/00

Метки: магнитоэлектрического, неуравновешенности, погрешности, прибора

...тяжести Р, возникающего из-за наличия неуравновешенности подвижной части. После этого снимают ток 1 и фиксируют максимальную величину Б импульсного напряжения, наводимого в рабочей обмотке при движении подвижной части в нулевое положение из положения ц +Щ причем 8760 г 2 Ио Ь)(3) Используя зависимость угла поворота йодвижной части от величины тока, протекающего по рабочей обмотке, т.е. учитывая, что величине Пг пропорциона лен согласно (2) некоторый ток 1ггфкоторая в данном случае является максимально возможной для данного прибора, так как величина 0 получена в условиях, когда момент от сил тяжести максимален,Описанный порядок действий может быть автоматизирован с использовани" ем устройства, приведенного на фиг.2. находят разницу в...

Номер патента: 1328761

Опубликовано: 07.08.1987

Авторы: Бойцов, Жилевич, Русин

МПК: G01R 13/30

Метки: временных, лучевой, отметок, трубки, экране, электронно

...Устройство работает следующим об разом.При реализации способа получения: временных отметок на экране ЭЛТ сигнал задающего генератора 1 подается на формирователь 2 временных отметок, 45 выход которого соединен с,отклоняющими пластинами ЭЛТ, Кроме того, сигнал задающего генератора поступает на делитель 4 частоты с коэффициентом деления и, и затем на умножитель 5 частоты с коэффициентом умножения 1;,Из преобразованного сигнала задающего генератора с помощью формирователя б формируются импульсы, которыми запускается развертка ЭЛТ 3.55При определенных значениях частоты преобразованного сигнала задающего генератора на экране ЗЛТ будут наблюдаться временные отметки, изображение интервала между которыми значительно меньше изображения периода...

Номер патента: 1328762

Опубликовано: 07.08.1987

Автор: Ибрагимов

МПК: G01R 25/00

Метки: значений, мгновенных, фазометр, цифровой

...з) на управляющийвход регистра 10 и разрешает перезапись в него содержимого счетчика 3, 2 О пропорционального о . Этот же сигнал с некоторой задержкой сбрасываетв исходное (нулевое) состояние счетчик 3, Задержка необходима для того,чтобы успеть переписать содержимое25 счетчика 3 в регистр до момента егообнуления.Если у следующего прямоугольногоимпульса с выхода формирователя 1длительность . о больше, чем ь 30 т,е,)(фиг. 2, сигнал а), то вопределенный момент времени содержимое счетчика 3 становится больше кода И, в регистре 10, потенциал навыходе "Меньше" (А с В) блока 9 е 5 скачком изменяется до уровня логического "О" .(Фиг. 2, сигнал ж) иблокирует элемент И 11, в результате чего импульсный сигнал, формируемый блоком 6 управления в...

Номер патента: 1328763

Опубликовано: 07.08.1987

Авторы: Вережников, Вешкурцев

МПК: G01R 25/00

Метки: анализатор, конечной, разности, статистический, фазы

...сигнала и устанавливаетпрямой выход триггера 22 в нулевоесостояние. Передний фронт импульса синверсного выхода триггера 22 устанавливает цикл счета счетчика 18численно равным количеству импульсовс выхода генератора 4 тактовых импульсов, поступивших в счетчик 18 за вреся, в течение которого на прямом выходе триггера 22 был установлен потенциал логической "1". Задний фронтимпульса с прямого выхода триггера22 обнуляет счетчик 20, а его потенциал устанавливает блок 17 по первому входу в режим "Запись". Потенциалинверсного выхода триггера 22 с помощью логических элементов И и ИЛИ 24и 28 разрешает прохождение импульсовс выхода генератора 4 тактовых импульсов на второй вход счетчика 20Импульс, появившийся на втором входесчетчика 20,...

Номер патента: 1328764

Опубликовано: 07.08.1987

Авторы: Кизилов, Лазуренко

МПК: G01R 25/04

Метки: управляемый, фазовращатель

...измене -ния амплитуд квадратурных составляющих выполняют в схеме управляемые делители напряжения. Амплитуда составляющих должна изменяться в диапазонеот 0 до + 11,. что определяется граничными углами сдвига Фазы.Соотношение амплитуд составляющихпри указанных углах сдвига Фазы приведено в таблице,Ц О О -1.1 -Т,Ц (1) 0 15 -1.1 0 0 Необходимые коэффициенты делениядля составляющих П,(1) и 13(1), соответствующие требуемому углу сдвигафазы, пропорциональны яп и соя этогоугла. Получение этих коэффициентовявляется основной трудностью при построении подобных структур Фазовращателей,В предлагаемом Фазовращателе использовано то обстоятельство что амплитуда сдвигаемого по Фазе сигналадолжна оставаться неизменной, чтопозволяет просто решить...

Номер патента: 1328765

Опубликовано: 07.08.1987

Авторы: Антонов, Капитонов

МПК: G01R 27/02

Метки: сопротивлений, токовых, шунтов

...некратной) к частоте гармоник сети питания (например 49 Гц), Под действием этого сигнала ключевые устройства55 коммутатора 6 осуществляют коммутациютак, что на входы дифференциальногоусилителя 7 переменного тока подаются попеременно сигналы с выходов частотных фильтров 4 и 5, Таким образом,(4) 50 на вход дифференциального усилителя7 переменного тока поступает разностный прямоугольный сигнал, значениекоторого пропорционально разностипадений напряжений на образцовой мере 3 сопротивления и контролируемомшунте 13, т.е. где В (В ) - значение сопротивленияобразцовой меры (номинальное значение сопротивления шунта);Кцср- коэффициент передачичастотного фильтра.Сигнал с выхода дифференциального усилителяпеременного тока поступает на вход...

Номер патента: 1328766

Опубликовано: 07.08.1987

Авторы: Головков, Кузнецов, Недвецкая, Осипов, Павлов

МПК: G01R 27/26

Метки: входа, отражения, параметров, свч-элементов, сигнала

...6 обработки и программного управления поочередно подключает датчики 11 к входу АЦП 5, с выхода которого информация о величине напряженности поля в отрезке микрополосковой линии ных составляющих светового луча (необыкновенный луч) приобретает Фазо- .вьй сдвиг, онределяемый выражением 2, 2 2= 1 с 11 .з 1 п - й + 1 с 11 з 1 п1 Ъ1 Таким образом, в режиме калибровки устанавливается длина удлинителя 13 аптического пути, равная 11=(И + - ). В этом случае вышедший8из подложки отрезка микрополосковой линии 2 луч имеет сдвиг Фазы необыкновенного луча, пропорциональный квадрату амплитуды поля в данном сечении отрезка микрополосковой линии 2 и независящий от времени. Отградуировав предварительно устройство, изменяющее длину оптического пути...

Номер патента: 1328767

Опубликовано: 07.08.1987

Авторы: Пазин, Рагузин

МПК: G01R 27/28

Метки: делителя, затухания, каналов, многоканального, мощности, переходного

...приведена структурнаяэлектрическая схема устройства дляопределения переходного затуханияканалов многоканального делителямощности; на фиг.2 - конструкция соединения согласованного рупора свходом индикатора.Устройство.для определения переходного затухания каналов многоканального делителя мощности содержитСВЧ-генератор 1 с последовательновключенным измерительным аттенюатором 2, многоканальный делитель 3мощности и согласованный индикатор4, подключаемый к выходу измеритель. 25ного аттенюатора 2 как непосредственно, так и через выход исследуемогоканала многоканального делителя 3мощности, к всем выходам которогоподключены согласованные нагрузки,каждая из которых выполнена в видесогласованного рупорного излучателя.5, а вход индикатора выполнен в...

Номер патента: 1328768

Опубликовано: 07.08.1987

Авторы: Афанасьев, Дементьев, Захаров, Лисин, Черторийский

МПК: G01R 27/28

Метки: амплитудно, характеристик, частотных

...В счетчике 6 начинается подсчет числа периодов и сигнала с перестраиваемогогенератора 2. Цифровой код числа ипервого выхода счетчика б поступаетна ЦАП 7, на выходе которого формируется ступенчатое линейно нарастающее напряжение Уд (фиг.2 а), которое имеет вид11 ц = аУ и, (2)где ЬП - величина дискрета напряжения на выходе ЦАП,Ступенчатое напряжение с выходаЦАП 7 поступает на второй вход ком- ЗОпаратора 4, на первый вход которогопоступает напряжение с выхода исследуемого четырехполюсника 3 (фиг.2 Б).В компараторе 4 происходит сравнениеамплитуды каждого периода колебанияс выхода исследуемого четырехполюсника 3 со ступенчатым линейно нарастающим напряжением ЦАП 7. Число периодов тп напряжения с выхода исследуемого четырехполюсника 3,...

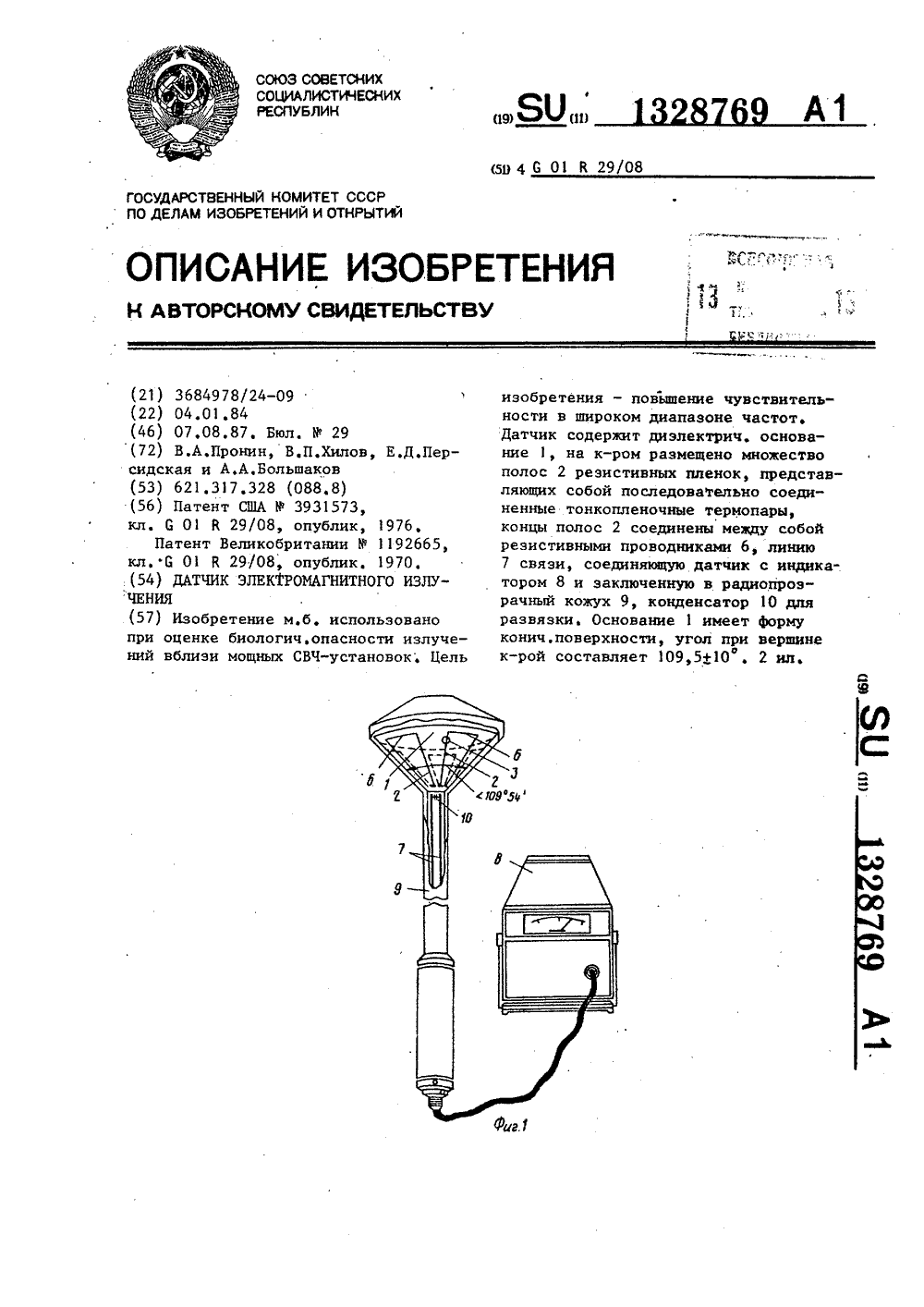

Номер патента: 1328769

Опубликовано: 07.08.1987

Авторы: Большаков, Персидская, Пронин, Хилов

МПК: G01R 29/08

Метки: датчик, излучения, электромагнитного

...тока.Датчик электромагнитного излучения обеспечивает высокую чувствительность в широком диапазоне частот и является изотропным, т,е, его показания не зависят от направления падения электромагнитной энергии на тонкопленочную резистивную поверхность. Составитель Р.КузнецоваТехред М.Ходанич Редактор О.Головач Корректор Л.Пилипенко Тираж 730 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д,4/5Заказ 3480/48Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4 1 13Изобретение относится к техникеизмерений на СВЧ и может использоваться при оценке биологическойопасности излучений вблизи мощныхСВЧ-установок.Цель изобретения - повышение чувствительности в широком...

Номер патента: 1328770

Опубликовано: 07.08.1987

Авторы: Новиков, Разин

МПК: G01R 29/08

Метки: волноводного, кроссполяризационной, тракта, характеристики

...с круглой вращающейся волноводнойсекцией 4 образуют объемный резонатор для электромагнитной волны с указанной поляризацией. Любой резонаторхарактеризуется коэффициентом усиления М, показывающим но сколько разв установившемся режиме напряженностьполя в нем больше, чем напряженностьполя возбуждающей электромагнитнойволны. Для кросс-поляризованнойэлектромагнитной волны с векторомнапряженности Е образованный Н-тройник затухания не вносит, и она,распространяясь по измерительной линии 3, поступает к зонду 7, а затемк нагрузке 9, практически не меняясвоей амплитуды, Таким образом, припробеге от диафрагмы 2 к Н-тройникуосновной резонирующей электромагнитной волны часть ее мощности, определяемая коэффициентом кросс-поляризации, преобразуется в...

Номер патента: 1328771

Опубликовано: 07.08.1987

Авторы: Новогран, Родин

МПК: G01R 29/10

Метки: амплитудно-фазового, антенной, поля, раскрыве, распределения, решетки, фазированной

...хаРактеРи 15 зующие измеренные амплитуду и фазовый сдвиг вданной точке поля,При этомо 4 югде Ч, - действительное значение фазы поля в данной точке;ьЧ - погрешность, вносимая колебаниями зонда в плоскости 10 излучения. 25 4"; 1а=Ксоя(ы.г6, -тя 1 п 1.Ю +"- (,3,5д р+8 л тяп 1.29), (3)4 13521=1,3,5к 3где Э =- 6 =- 242 Я/2 к = И,/2 Ф - частота генератора 15.40 Сигнал на выходе СВЧ-сумматора 9соответствует выражению4 : - 145 а=К соя(Ы Е+Ч + 8 -- ,яп дйС+о к Уд 3,54- -1+6 - ,-:.- тядп 12 Яе)+1+Кг (5)4. 155 г 1(;На выходе УПЧ 11, с учетом селективных свойств, сигнал ойисывается выражением Сигнал на выходе генератора 15 ина выходе делителя 16 соответственнопропорционален соя 2 Я и сояйс,Сигнал на выходе СВЧ-фазовращателя30 8 имеет вид= =К...

Номер патента: 1328772

Опубликовано: 07.08.1987

Авторы: Лысенко, Москаленко, Ходячих

МПК: G01R 31/06

Метки: замыканий, машин, межвитковых, обмотках, обнаружения, трехфазных, электрических

...18, где запоминается. Затем с третьего выхода блока 4 управления поступает сигнал через ключи 19 - 22 с соответствующими входами блока 23 сравнения.Ключи 11 - 13 второй группы управляющими входами соединены с управляющими входами ключей 6 - 8 первойгруппы и с соответствующими выходамиблока 4 управления, управляющие входыключей 19 - 22 третьей группы общейточкой подсоединены к соответствующему выходу блока 4 управления, выводысброса амплитудных детекторов 15 - 18общей точкой соединены с соответствующим выходом блока 4 управления,Переключатель 2 соединен с объек бтом 9 контроля, импульсным генератором 3, выход которого соединен с входом блока 4 управления, соответствующий выход блока 4 управления черезключ-прерыватель 5 соединен с выпря...

Номер патента: 1330568

Опубликовано: 15.08.1987

Авторы: Кажис, Лукошявичюс, Эйдимтас

МПК: G01R 13/34

Метки: калибровки, преобразователя, сигналов, стробоскопического, электрических

...соединен с входом счетчика,:выход которого соединен 1 133056Изобретение относится к электроизмерительной технике и может бытьиспользовайо при определении параметров стробоскопических преобразоватес;лей электрических сигналов,Целью изобретения является повышение быстродействия измерения коэффициента трансформации временного масштаба.10На чертеже представлена блок-схемаустройства для калибровки стробоскопического преобразователя.Устройство содержит первый фильтр1 нижних частот, выход которого соединен с одним из входов сумматора 2,. другой вход которого соединен с выходом первого фильтра 3 верхних частот,вход которого соединен с выходом генератора 4 синусоидального непрерывного 2 Осигнала. Выход стробоскопическогопреобразователя 5 соединен...

Номер патента: 1330569

Опубликовано: 15.08.1987

Автор: Ярославский

МПК: G01R 19/04

Метки: высокого, произвольной, формы

...формы напряжения.Цель изобретения - упрощение путемодновременного использования ячейкиКерра в качестве оптического преобразователя и высоковольтного плеча делителя напряжения.На чертеже приведена структурнаясхема предлагаемого устройства.Устройство для измерения высокого 18напряжения произвольной формы содержит электрооптичесхий преобразователь1, который состоит из соединенных оптически последовательно лазера 2, пер.вого поляризатора 3, ячейки Керравторого поляризатора 5 и регистрато ра 6, Первая входная .шина 7 устройства соединена с первым электродомячейки Керра 4, второй электрод которой через низковольтное плечо 8 делителя напряжения соединен с второйвходной шиной 9. К второму электродуячейки Керра 4 подключен осциллограф 10. В...

Номер патента: 1330570

Опубликовано: 15.08.1987

Авторы: Аблязов, Зарипов, Зарукин

МПК: G01R 19/04

Метки: измерительный, повторитель, уровня, фиксацией

...напряжения с фиксацией уровня, содержащий конденсатор, резистор нагрузки первый резистор, первый диод и источник опорного напряжения, причем первый вывод входной шины устройства соединен с первым выводом конденсатора, второй вывод которого соединен 11330570Изобретение относится к измерительной техники и технике телевидения и может быть использовано дляфиксации уровня электрических импульсных сигналов.Целью изобретения является повышеФние точности фиксации уровня входного сигнала за счет его усиления воперационных усилителях,На чертеже представлена схемапредлагаемого устройства.Источник 1 входного напряжения одним выводом эаземлен, а вторым выводом через конденсатор 2 соединен санодом диода 3 и первым выводом резистора 4, Резистор 5...
