Номер патента: 1422170

Опубликовано: 07.09.1988

Авторы: Кравченко, Тамазов

МПК: G01R 21/00

Метки: корону, мощности, потерь, трехфазных

...фазы 1-3 линии электропередачи, измерители 4 и 5 фаз" ных напряжений, включенные в 1 и 3 фазы соответственно, датчики 6 и 7 15 дпя измерения полных зарядов фаз в ви. де зондов, заземленные через первичные обмотки трансформаторов 8 и 9 тока, вторичные обмотки которых замкнуты на резисторы 10 и 11 и подключе.2 О ны к первому и второму входам ватт- метрового блока 12 соответственно, первый и второй выходы которого подключены к входам индикатора 13, а третий и четвертый входы - к выходам 25 измерителей 4 и 5 фазных напряжеНий соответственно.Устройство работает следующим образом.Наведенные на зондах 6 и 7 заря О ды протекают по первичным обмоткам трансформа 1 оров 8 и 9, что вызывает во вторичных цепях трансформаторов токи, пропорциональные...

Номер патента: 1422171

Опубликовано: 07.09.1988

Авторы: Куприянов, Лернер, Слепанев

МПК: G01R 21/00

Метки: джоульметр

...Выход компаратораподключен к 8-входу Ю-триггера 15. К. выходу последнего подключено реле16Джоульметр работает следующим образом.В момент времени С, измеряемый импульс энергии (фиг.2 а) поступает на вход формирователя 6 импульсов142217 3запуска, через входную цепь 1 навход квадратора 11 и через контакты17 и 18 реле 16 на вход термопреобразователя 2 (фиг.2 б),5Формирователь 6 импульсов запускаформирует импульс (фиг.2 в), которыйчерез элемент ИЛИ 8 поступает наВ-вход ВБ-триггера 15 и на вход запуска одновибратора 9. При поступлении импульса запуска ВБ-триггер 15сохраняет нулевое состояние (фиг.2 г),а одновибратор 9 формирует импульс(фиг,2 д) управления аналоговогоключа 10. Во время действия импульса 15одновибратора 9 аналоговый ключ...

Номер патента: 1422172

Опубликовано: 07.09.1988

Авторы: Брыч, Древняк, Костик, Яворский

МПК: G01R 23/00

Метки: цифровой, частотомер

...длительность импульса с выхода триггера 8 меньше половины периода измеряемого сигнала, в соответствующем разряде регистра 3 фиксируется логический нуль, а если длительность больше, фиксируется логическая единица. С приходом второго положительного импульса Р, начинается второй такт измерения, Всего для измере 1 1ння Р с погрешностью Хме-, 2 2 к необходимо затратить К тактов. При этом в регистре 3 фиксируется двоичгде К - число разрядов цифрочастотного умножителя 7 (2 = У),Первый импульс с выхода умножителя 7 переводит триггер 8 в состояние логического нуля (фиг. 2 ж), который устанавливает значение логического нуля и на выходе триггера 5 (фиг. 2 а) . При этом выключается генератор 6, а в соответствующий разряд регистра 3 (для 1-го...

Номер патента: 1422173

Опубликовано: 07.09.1988

Авторы: Воронкова, Китаев

МПК: G01R 23/00

Метки: цифровой, частотомер

...появления второго импульса измеряемой частоты. Начинаясо второго импульсы измеряемой частоты 1-го цикла измерения поступают всчетчик 8 целой части через открытый(сигналом с выхода триггера 4) элемент И 16 до начала (+1)-го интервала измерения Тд(+1),С появлением переднего фронта сигнала Г (1+1)-го цикла измерения указанные процессы повторяются. Результат 1-го цикла измерения получаютпосле онончання деления в еС впрнТэтом в счетчик 10 дробной части эаписывается числов ". - , )Т ТНачиная со второго импульса Г смомента начала Т,(+1) счетчик 8 считает целую часть (+1)-го цикла измерения и т.д. Указанные операции повторяются.За счет выработки взаимосвязанныхкоманд на управление узлами цифрового частотомера повышается надежностьего...

Номер патента: 1422174

Опубликовано: 07.09.1988

Автор: Болмусов

МПК: G01R 23/00

Метки: аттестации, девиации, калибраторов, поверки, частоты

...девиации частоты.На чертеже представлена функциональная схема предлагаемого устройства,Устройство состоит из калибратора1 девиации частоты, формирователя 2стробоскопических импульсов, стробоскопического смесителя 3 частоты, 15перестраиваемого гетеродина 4, полосового фильтра 5 и анализатора 6спектра.Калибратор 1 девиации частоты через формирователь 2 стробоскопических 20импульсов соединен с первым входомстробоскопического смесителя 3 частоты, второй вход которого соединенс выходом перестраиваемого гетеродина 4, а выход - с последовательно соединенными полосовым фильтром 5 ианализатором 6 спектра,Устройство работает следующим образом.Пусть на выходе калибратора 1 девиации.частоты формируется частотномодулированный (ЧМ) сигнал с...

Номер патента: 1422175

Опубликовано: 07.09.1988

Авторы: Павленко, Щербак

МПК: G01R 23/10

Метки: модулированного, сигнала, средней, частотно, частоты

...1 импульсов формирует импульсы входного сигнала снормированным значением амплитуды 45и.крутизны фронта. Фазосдвигающеезвено осуществляет сдвиг сигнала модуляции по фазе на угол 31(/2 и может быть выполнено в виде последовательно соединенных дифференцирующей цепочки и инвертора.Устройство работает следующим образом.На выходе ФИВИ 2 формируется импульс с длительностью, равной целому числу периодов входной частоты Г(точное число которых определяетсяпоступающим на входы управления пошине "Управление" кодом. Этот импульс поступает на информационный входтриггера 3 синхронизации, С приходомна вход синхронизации триггера 3 синхронизации импульса исследуемого ЧМсигнала от формирователя 1 импульсов по его переднему фронту...

Номер патента: 1422176

Опубликовано: 07.09.1988

Автор: Корсунский

МПК: G01R 25/00

Метки: напряжение, постоянное, разности, фаз

...интегратор 8, а выход блока 19 выборки - хранения через резистор 22 соединен с входом усилителя 20, второй вход которого сеединен с потенциалом нулевого провода.Преобразователь работает следующим образом.При поступлении на входь формирователя 1 фазовых интервалов прямоугольных напряжений 08, и Б разность фаз Ч - 9; = 1 которых преобразуется в напряжение, на выходах формирователей импульсов 6 и 7 по положительным перепадам входных напряжений выделяются короткие импульсы 1, и 1 соответственно, а на выходе элемента 8 задержки - короткие импульсы Б , сдвинутые относительно импульсов на постоянное время 8 . Импульсы Б переключают счетный триггер 9, сигнал прямого выхода которого разрешает или блокирует прохождение импульсов 11 на выход...

Номер патента: 1422177

Опубликовано: 07.09.1988

Автор: Кокорин

МПК: G01R 25/00

Метки: генератора, двухфазного, поверки

...поверяемый двухфазный генератор 11 и Фазовращатели 12 и 13. Образцовый двухфазный генератор 1 соединен через коммутатор б с одним входом фазометра 4 поверяемый двухфазный генератор 11 своими выходами через Фазовращатели 12 и 13 соединен с входами коммутатора 5, выход которого подключен через смеситель 8 к второму входу фазометра 4, выход опорного канала образцового генератора 1 соединен через умножитель 3 частоты с первым входом смесителя 9, выход которого соединен с вторым входом смесителя 8, выход опорного канала поверяемого генератора 11 соединен с первым входом смесителя , выход которого соединен с входом образцового генератора 1, выход гетеродина 2 соединен с вторыми входами смесителей 7 и 9, выходы блока 10 управления соединены с...

Номер патента: 1422178

Опубликовано: 07.09.1988

Авторы: Колесников, Приходько, Сайдов

МПК: G01R 25/00

Метки: фазометр, цифровой

...3 и 6 (фиг,4-6 в, фиг.7-9 г), и кончалсяРпосле окончания переходных процессов в переднем фронте второго сигнала (Фиг,4-6 г, фиг.7-9 в).В первом случае первым приходит передний фронт сигнала с гистерезисного порогового элемента 1, формирователь 20 импульсов выдает импульс по переднему фронту сигнала (фиг.4- бм), который поступает с четвертого выхода первого блока 7 выделения интервала времени на пятый вход второго блока 8 выделения интервала времени для подготовки его в рабочее положение, и проходит через элемент И 24, устанавливает первый триггер 25 в единичное состояние, проходит через элемент ИЛИ 26, устанавливает третий триггер 29 также в единичное состояние, второй триггер 27 остается в нулевом состоянии. Единичное состояние...

Номер патента: 1422179

Опубликовано: 07.09.1988

Авторы: Смирнов, Шеин, Шереметьев

МПК: G01R 25/00

Метки: фазометр, цифровой

...Наличие сигнала на каждом. выходе блока 13 обнаружения сигнала однозначно соответствует определеннойдлительности и мощности входного радиоимпульса и не зависит от разностифаэ ( ). Код управления полосой пропускания перестраиваемых ФНЧ 11 и 12,соответствующий длительности входного радиоимпульса, поступает на вторые входы обоих перестраиваемых ФНЧ11 и 12 с выхода блока 14 формирования управляющего кода,Введение двух одинаковых ФНЧ 11 и12 не ухудшает точность измеренияразности Фаз. Напряжение на выходеФНЧ 11 и 12 первого порядка при условии воздействия на входах фазометра радиоимпульсов изменяется по экс-.поненциальному закону (фиг.2 б)Поканалу синусного фазового детектора3 на его выходез 1 п (г.) КА (1-е ) э 1 п Ь ,(1) где...

Номер патента: 1422180

Опубликовано: 07.09.1988

Авторы: Горбатюк, Супьян

МПК: G01R 25/00

Метки: масштабно-временным, преобразованием, фазометр

...выборка мгновенного значения сигнала, прилагаемого к первому из МДП-конденсаторов. Управляя процессом образования потенциалъньх ям в тактовой последовательности рядом расположенных единичных МДП-конденсаторов, путем подачи тактовых импульсов можно осуществлять перенос заряда неосновных носителей вдоль поверхности структуры. За время каждого тактового импульса заряд последовательно перемещается от одной ячейки к другой. Для управления продвижением информации в ДЛЗ 9 и 10, определяемой дискретными значениями переносимой величины заряда неосновных носителей, необходимо новую потенциальную яму создавать еще в момент3 16221 существования старой. Для этого тактовые импульсные последовательности, сформированные генератором 8, должны...

Номер патента: 1422181

Опубликовано: 07.09.1988

Авторы: Геник, Чмых

МПК: G01R 25/00

Метки: фазометр, цифровой

...ключа 5 больше задержки делителя 18 частоты на два. Сигнал, считанный Р-триггером 4 (фиг. 2 к), поступает на вход инвертирующего ключа 16. Последний работает следующим образом.Когда с делителя 18 частоты на два на управляющий вход инвертирующего ключа 16 поступает логический "0", ключ 16 закрыт, на его выходе напряжение отсутствует (фиг. 2 л) и входной сигнал проходит через сумматор 12 без изменения. В случае логиче ской на управляющем входе инвертирующий ключ 16 вырабатывает напряжение, противоположное по знаку входному, по величине большее максимального входного сигнала. Это напряжение поступает на сумматор 12 и складывается с входным сигна-. лом. На выходе сумматора 12 возникает напряжение (фиг. 2 д), противоположное по знаку...

Номер патента: 1422182

Опубликовано: 07.09.1988

Авторы: Бронштейн, Вережников, Вешкурцев

МПК: G01R 25/00

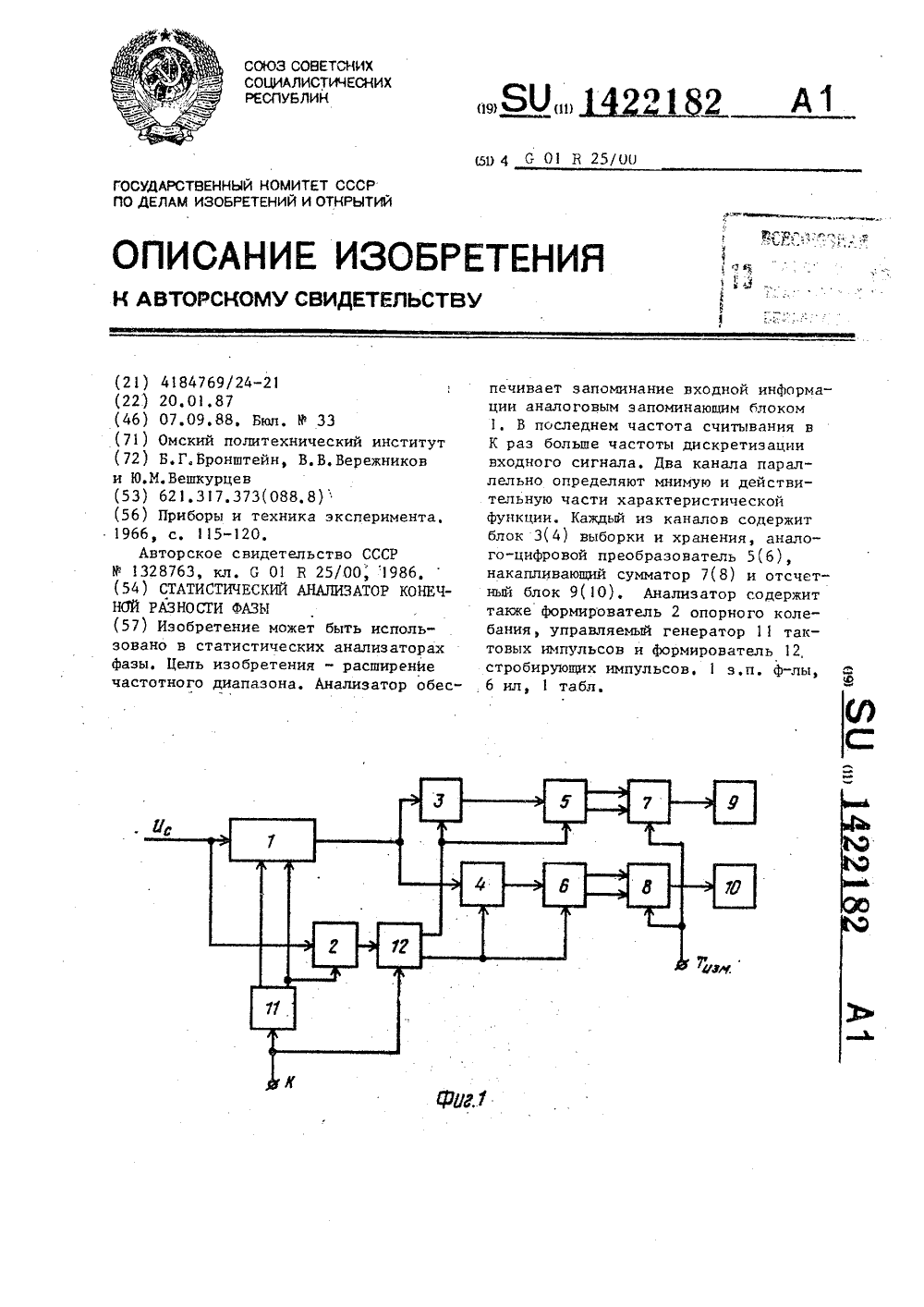

Метки: анализатор, конечной, разности, статистический, фазы

...дешифратор и цифровой индикатор,Статистический анализатор работает .следующим образом,Измерение оценок характеристичес-,кой функции производится при выбранном значении вещественного параметра7, При этом (в общем случае) на управляющий вход статистического анализатора подается код числа К,равныйвыбранному значению вещественного па-.раметра Ч. Измерение оценок характеристической функции при Ч=К(Ч=2)следующее.(в скобках приводятся соотношения для конкретного значениявещественного параметра Ч=2).При Ч,=К (Чр 2) управляемый генератор 11 тактовых импульсов формирует Ра своем первом выходе последовательность импульсов с частотой следования Г, а на втором выходе - с частотой КГ (2 Г ). Исследуемый сигналпоступает на входы АЗБ 1 и Формирователя...

Номер патента: 1422183

Опубликовано: 07.09.1988

Авторы: Дикарев, Закиров

МПК: G01R 25/00

Метки: осциллографический, фазометр

...с- Чо сигнал с комбинированнойфазовой манипуляцией и линейной частотной модуляцией(ФМН - ЛЧМ).В процессе просмотра заданного частотного диапазона ЭГ в полосу пропускания ь Гп усилителя 5 промежуточной частоты наряду с ФМй сигналом по следовательно попадают импульсные помехи (фиг. За), На выходе усилителя 5 промежуточной частоты образуется последовательность радиоимпульсовьгдлительностью 7 = - - (фиг.Зб) кото" 15 рая поступает на входы ключа 18 и амплитудного детектора 15. Последний выделяет огибающие радиоимпульсов (фиг. Зв), которые поступают на первый вход элемента 17 совпадения и на вход линий 15 задержки, время задержкикоторой выбирается равным периоду Т перестройки частоты гете- родина 3 (=Тп) . Видеоимпульсы 25 (фиг, Зг) с...

Номер патента: 1422184

Опубликовано: 07.09.1988

Авторы: Арбузов, Березин, Маланьин, Марченко, Осадчий

МПК: G01R 27/02

Метки: комплексного, напряжение, сопротивления

...сопротивление 6 соединен с выходом 40 первого усилителя 3. Выход последнего через первую обмотку трансформатора 5 напряжения соединен с выходом преобразователя, который через второе образцовое комплексное сопротивление 7 соединен с входом второго усилителя 4. При этом выход последнего через вторую обмотку трансформатора 5 напря жения соединен с общей шиной. Преобразователь работает следующим образом.Напряжение на выходе преобразовате ля определяется как разность двух напряжений, создаваемых противофазньг ми токами, протекающими через образ 55 цовое 8 и преобразуемое 9 комплексные сопротивления:11где Б - выходное напряжение преобразователя, пропорциональное преобразуемому комплексному сопротивлению 9 (Е); П - выходное напряжение...

Номер патента: 1422185

Опубликовано: 07.09.1988

Авторы: Матреночкин, Прокунцев, Хорьков, Юмаев

МПК: G01R 27/02

Метки: двухполюсников, двухэлементных, параметров

...кшс )1 Подставив в (10) выражение (9),получают(4 1 о + Ко)Ко Из (12) записывают выражениедля Сл 1К(КьС +- -)К оыСоСК, з(1 - К)К(К,С.о+ 1)КоСо ( - К) Уравнение (13) можно переписатьв видеКК,С,4 д Г +К 4 лЧСг( - К) После подстановки (14) в (9) полу Очают Как видно из уравнений (14) и 25 (15), для получения информации о параметрах исследуемого двухполюсника достаточно одновременно измерить значение частоты Е с выхода генератора 1 частотомером 2 и действующие значения Б и Б, с помошью вольтметров 3 и 4 соответственно Для получения уравнений об изме ряемых параметрах с параллельной емкостной схемой эамешения исследуемый объект подключают к клеммам 8-1 и 8-2 (фиг, 2 б), После определенных преобразований имеют следуюшие соотношения:40 С (...

Номер патента: 1422186

Опубликовано: 07.09.1988

Авторы: Огреб, Севастьянов, Яичкин

МПК: G01R 29/02

Метки: длительности, измеритель, импульса, цифровой

...предназначен для формирования импульсов прямоугольной формы с ф 5 заранее известным фиксированным периодом следования импульсов.Счетчик 2 импульсов предназначен для подсчета импульсов в импульсной последовательности и формирования на выходе кода, соответствующего числу подсчитанных импульсов.Работа измерителя основана на свойстве цепи, состоящей иэ последовательно и согласно включенных фото 5 диодов. Эквивалентная схема. фото- диода в фотодиодном режиме может быть представлена в виде ветвей общет го вида второго рода. Последовательное соедйнение таких цепей одинако. вого направления обладает свойством минимизации протекающего через него тока. Таким образом, в цепи, составленной из Фотодиодов первого 5 и вто.Юрого 6 оптронов,...

Номер патента: 1422187

Опубликовано: 07.09.1988

Автор: Шипулин

МПК: G01R 29/02

Метки: длительности, импульсов, одиночных

..."0"При наличии на шине 11 контролируемого объекта импульса приемный блок 1 подключает счетчик 3 через первый элемент И-НЕ 8 к генератору 2 тактовых импульсов, при этом с помощью переключателя калибратора 14 устанавливается частота, которая в 1 ОО раз отличается от частоты следования сигнала на шине 11 контролируемого объекта. Кроме того, при наличии на шине 11 контролируемого объекта импульса в блок 1 О фиксации импульса поступает сигнал на Б вход первого 1 К-триггера 15, который подготавливает включение второго 1 К- триггера 16.Счетчик 3 под действием тактовых импульсов отсчитывает длительность одиночных импульсов. По второму тактовому импульсу первый счетчик 3 выдает сигнал установки второго счетчика 4 в исходное состояние.При наличии...

Номер патента: 1422188

Опубликовано: 07.09.1988

Авторы: Молчанов, Огреб, Яичкин

МПК: G01R 29/02

Метки: длительности, импульсов, оптоэлектронное

...совпадения,Устройство работает следующимобразом.В исходном состоянии счетчик 6обнулен, а с выхода блока вьделеиияимпульса на второй вход элементасовпадения подают положительный потенциал. Измеряемый световой импульсв виде коллимированного световогопотока с интенсивностью 1 и длительностью(фиг.2 а) поступает на входвсех элементов 1 задержки,где происходит распределение энергииимпульса между Н оптическими волокнами. Таким образом, в каждом оптическом волокне появляется импульс светас интенсивностью 1/Б.Поскольку длина волокон отличается на величину, кратную Ь 1, передний фронт каждого импульса появляется на входе фотоприемника 3 с интервалом Ьй (фиг.2 а-и),Таким образом, на оптическом входе фотоприемника 3 формируется световой поток...

Номер патента: 1422189

Опубликовано: 07.09.1988

Авторы: Жильников, Сошников

МПК: G01R 29/02

Метки: длительности, измеритель, импульсов, фронтов

...умножитель 28 и цифровой делитель 29, выполненные, например, на микросхеме, 40 блок 30 памяти, выполненный, например, на микросхеме. При этом последовательно соединены нормализатор 1 импульсов, выход которого также подключен к входу первого элемента 2 за держки и первому входу компаратора 26, первый сумматор 10, первый инвертор 5,.первый электронный ключ 12, первый элемент ИЛИ 15, второй вход которого соединен с выходом нормализатора 1 импульсов, второй электронный ключ 13, первый пиковый детектор 8, первый преобразователь 17 напряжение частота, первый счетчик 20, цифровой делитель 29, цифровой умножитель 28, второй информационный вход которого соединен с выходом блока 30 памяти, и регистратор 27, последовательно соединены второй...

Номер патента: 1422190

Опубликовано: 07.09.1988

Автор: Дружинин

МПК: G01R 29/18

Метки: фаз, чередования

...вход 8, элемент 1 нагрузки,элемент 5 ограничения тока, цепьуправления симистора 4 происходитвключейие последнего.и через элемент2 нагрузки и симистор 4 проходит поло жительный полупериод тока 1 с . В отрицательный полупериод напряжения 11аналогичным образом за счет.отрицательного полупериода тока 1 черезсимистор 4 проходит отрицательный 45 полупериод тока 1, Таким образом,через элемент 2 нагрузки проходит .переменный ток 1 А, При этом симисторЭ закрыт, так как цепь управленияего шунтирована открытым симистором4 через элемент б ограничения тока,и ток управления близок к нулю. При включении устройства в сеть в моментФиг.2), когда напряжение 11 д превышает ОВСА,за счет тока 16 возмож но кратковременное отпирание симистора Э при прямом...

Номер патента: 1422191

Опубликовано: 07.09.1988

Авторы: Леонов, Руднев

МПК: G01R 29/26

Метки: отношения, сигналпомеха

...следующим образом.Нелинейным преобразователем 1 снимается относительная фазовая модуляция входного сигнала. Его характеристика имеет вид- выходное напряжение преобразователя 1, - входные напряжения сигнала и помех, 45Нелинейный преобразователь 1 представляет собой схему возведения в квадрат.Узкополосный фильтр 2 из смеси сиг 11 нал/помеха выделяет "очищенное напря жение сигнала с чатотой 2 ьз которое2пропорционально 1 с, (м - несущая частота напряжения сигнала).Далее сигнал 11 выпрямляетсяас.8первым выпрямителем 3 и интегрируется 55 интегратором 4. В результате этого на первом выходе делителя 5 напряжения присутствует постоянное напряжение, пропорциональное (или равное при подборе коэффициента передачи) 11, в На втором входе...

Номер патента: 1422192

Опубликовано: 07.09.1988

Автор: Рощупкин

МПК: G01R 31/08

Метки: кабеля, локализации, места, негерметичности

...з42 контроля понижения давления при срабатывании любого датчика. При указан ной полярности вход второго фильтра 20 шунтиронан диодом 24 и на входе блока 27 контроля обрыва отсутствует сигнал, а напряжение разбаланса, ограниченное стабилитроном ф 21 поступает на вход блока 25 контроля понижения давления, который включается и первым контактом выходного реле разрывает цепь питания реле времени. блока 14 переключения линий, которое останавливает распределитель этого блока, а вторым контактом выходного реле блок 25 запускает в работу блок 5 автоматической балансировки моста, который балансирует мост и в соответствии с номером сработавшего датчика выдает информацию в блок 29 фиксации результатов контроля, куда поступает также информация и о...

Номер патента: 1422193

Опубликовано: 07.09.1988

Автор: Меркурьев

МПК: G01R 31/12

Метки: диэлектриков, пробоя, фиксации

...вход аналого-цифрового преобразователя 9,По мере увеличения испытательного напряжения с аналого-цифрового преобразователя 9 на второй вход схемы 5 совпадения поступает число-импульсный код.Поскольку схема 5 совпадения ;управляеч;я триггером 4 и находится в открытом состоянии, эти импульсы проходят на счетчик 6 ина цифровой индикатор 7,и на его табло отображается напряжение, прилагаемое в данный момент к испытуемомуобразцу 2. Как только испытательное на" пряжение достигает пробивного значения, в первичной обмотке 3,1 разделительного трансформатора 3 течет ток, который имеет колебательный характер, так как испытуемый образец имеет конденсаторную структуру, В результате этого во вторичной обмотке 3,2 трансФорматора 3 также возникают...

Номер патента: 1422194

Опубликовано: 07.09.1988

Авторы: Никитин, Семенов

МПК: G01R 19/00, G01R 31/28

Метки: микросборок, параметров

...выходах формируется сигнал Бегущая единица". Эти сигналы и являютсяимпульсами выборки.Соотношение частот синхроимпульсов, вырабатываемых синхрогенерато"ром 6 для синхронизации генераторов1-4 и тактовой частоты, таково, чтомежду двумя синхроимпульсами укладывается целое число импульсов выборки,равное М,.Блок 13 детекторов АЧХ содержитМ пар пиковых детекторов. Блок 21детекторов параметров формирует сигнал, равный разности мгновенных значений напряжения, поступающего наего соответствующие входы,Блок 16 эталонных нагрузок содержит набор эталонных нагрузочных25 резисторов и ряд соединительных шин.Коммутатор 17 режимов работы предназначен для вырабатывания сигналовуправления и состоит из первого 22,второго 23, третьего 24 дешифраторовЗ 0...

Номер патента: 1422195

Опубликовано: 07.09.1988

Авторы: Богданов, Орлов, Фаюстов

МПК: G01R 31/28

Метки: испытания, помехоустойчивость, приборов, радиоэлектронных

...частота1изменения амплитуды, значеВ начале формирования помеховогосигнала ЭВМ 16 записывает в регистр28 времени код Н длительности цикла испытаний, затем в регистр 29 частоты - код Б частоты изменения сигинала. Эти коды с выходов регистров28 и 29 поступают на второй и третийвходы блока 19 счетчиков. В последнем (фиг, 6) программируемый счетчик 41 определяет длительность Та программируемый счетчик 42 - часто"туизменения сигнала. Для этогосинхроимпульсы с выхода генератора39 через схему И 43 поступают на счетный вход счетчика 41, а импульсы генератора 40 - через схему И 44 на счетный вход счетчика 42. Коэффициентыпересчета счетчиков 41 и 42 определяются кодами 11 и И , поступающимитна их управляющие входы, 1422195 10В результате сигнал...

Номер патента: 1422197

Опубликовано: 07.09.1988

Авторы: Зеер, Лисин, Пустынский

МПК: G01R 33/02

Метки: компонентный, магнитометр, электронно-спиновый

...и котором используется снойство четностилинии поглощения ЭПР относительнознакопеременного магнитного поля,При равных нулю компонентах измеряемого поля четность относительно вращающегося модулирующего поля не нарушается и на выходе блока 11 сигналов поглощения присутствует сигналпоглощения ЭПР н спекторе которогосодержатся только четные гармоникиочастоты модуляции, При не равных нулю компонентах измеряемого поля четность нарушается, и н спектре сигнала появляется составляющая на основной частоте модуляции, имеющая некоторую фазу и амплитуду, Модулирующиеполя вдоль осей У и 2 включаются поочередно, что эквивалентно наличиюв спектре сигнала поочередно меняющихся двух пар сигналов от компонентов Х и У и от компонент Х и Х измеряемого...

Номер патента: 1422198

Опубликовано: 07.09.1988

Авторы: Курганцев, Стеценко, Чинков

МПК: G01R 35/00

Метки: автоматической, поверки, приборов, стрелочных, электроизмерительных

...значений входного сигнала, соответствующие поверяемым отмеТКЯМдУстройство работает следующим об- .разом,По команде оператора сигнал с генератора 1 импульсов начинает поступать через управляемый делитель 2частоты на вход счетчика 3 импульсов,выходная кодовая комбинация которого .начинает соответствующим образом изменяться. Кодовый сигнал с выходасчетчика 3 импульсов поступает какна информационный вход блока 9 регистрации и вычисления, так и на входциФроаналогового преобразователя 4Фаналоговый выходнок сигнал которогопоступает на вход поверяемого прибо"ра 6, Таким образом, на кодовом ианалоговом выходах формирователя 5входного сигнала образуются однозначно зависимые кодовые и аналоговыесигналы,Линейно изменяющийся аналоговыйсигнал с...

Номер патента: 1422199

Опубликовано: 07.09.1988

Автор: Шахов

МПК: G01R 35/00

Метки: автоматизированной, поверки, счетчиков, электроэнергии

...20, переводя его в "1" (на его инверсном выходе "0"). Логический элемент И 17 открывается, и на вычитающий вход реверсивного счетчика 19 от генератора 1 поступают тактовые импульсы.Когда приходит импульс от поверяемого счетчика 12, он через логическийэлемент ИЛИ 22 переводит триггер 20в "0", и триггер 15 сбрасывается в0, Количество импульсов генератора 1, поступившее на вычитающий вход 10 15 20 25 30 35 40 45 50 55 реверсивного счетчика 19, пропорционально погрешности поверяемого электросчетчика 12,Если вначале приходит импульс отповеряемого счетчика 12, в "1" устанавливается триггер 16, который сбрасывается в "0" по приходу импульса от образцового счетчика, поэтому тактовые импульсы подаются на суммирующий вход реверсивного счетчика...

Номер патента: 1422269
