G01R — Измерение электрических и магнитных величин

Номер патента: 1471143

Опубликовано: 07.04.1989

Авторы: Ванько, Доронина, Лавров

МПК: G01R 21/06

Метки: активной, код, мощности, цифровой

...разрешения считывания регистров 7 и 9, сумматора 12 и блоков 14 и 15, входами сброса регистров 8 и 10, входами выбора каналов сумматора 12, а 15 также входами управления регистром прОизведения умножителя 13, второй аналоговый коммутатор 23, делитель 24 напряжения и второй преобразователь 25 напряжения в цифровой код 2 О соединены последовательно, первый и второй входы второго аналогового коммутатора 23 подключены соответственно к первому и второму входам первого аналогового коммутатора 4, первый 25 и второй управляющие. входы второго аналогового коммутатора 23 соединены с соответствующими выходами формирователя 22 управляющих сигналов и через первый и второй элементы И 28 и 3 О 29 с управляющими входами первого аналогового...

Номер патента: 1471144

Опубликовано: 07.04.1989

Автор: Хайкин

МПК: G01R 21/06

Метки: измерительного, мощности, преобразования, сигналов, электрических

...работаетследующим образом.Нормализованные сигналы поступаютна входы устройства, например Ппропорциональное напряжение, попадает на первый вход, а Б , пропорциональное току, попадает на второй,Первый и второй усилители-инверторы1 и 2 преобразуют сигналы таким образом, что на первом выходе присутствтет сам сигнал, а на втором - его инверсия.Далее напряжение П и его инверсное значение сравниваются на соответ- , ствующих входах первого и второго компараторов 7 и 8 с переменным треугольным напряжением Ц(Е) от генератора 3 переменного треугольного напряжения, Причем П. ,(фиг.2 а). Первый и второй компараторы 7 и 8 выдают информационный сигнал на своих выходах в моменты времени, когда соответствующее, прямое или инверсное, напряжение...

Номер патента: 1471145

Опубликовано: 07.04.1989

Авторы: Бобко, Новаш, Романюк, Румянцев, Тишечкин

МПК: G01R 23/00

Метки: сигнала, синусоидального, частоты

...Аналогичная связь для момента времени (г. + дГ) представляется уравнениямиОв 1 п( Ч +В)ц = у, сов( Ч + ыд г),5где ы - угловая частота,Выражения (2) и (3) образуют систему из четырех уравнений, в которыхнеизвестными являются Ц , р, ы . Решение этой системы выполняют методомподстановки в следующей последовательности.Первое уравнение выражений (3)разрешают относительно в.п ы Л Г. иполученное значение подставляют вовторое уравнение,После преобразований получаютуравнение Ю 2 в 1 п 4 + ц 2 сов(.сов ьа =У,20 (4)Разрешают уравнения (2) относительно ц , в 1 п , со в / и полученныезначения подставляют в выражение (4),25 После несложных преобразований,сучетом, что ы= 27 1, получают выражение (1) для определения частотысинусоидального...

Номер патента: 1471146

Опубликовано: 07.04.1989

Автор: Плавильщиков

МПК: G01R 23/16

Метки: анализа, сигналов, спектрального

...осуществляется с учетом длительностипоследней,Устройство, реализующее предлагаемый способ, состоит из двухканального измерительного магнитофона 1, временного селектора 2, двухканального 40осциллографа 3, спектрального анализа 4, измерителя 5 отношения временных интервалов и блока 6 вычислений.Первый и второй входы устройствасоединены соответственно с первым и 45вторым входами магнитофона 1, первыйвыход которого подключен к первымвходам селектора 2 и осциллографа 3,второй вход которого соединен с первым выходом селектора 2 и первым50входом анализатора 4, второй выходмагнитофона 1 подключен к второмувходу селектора 2, второй выход которого соединен с вторым входом анализатора 4 и первым входом измерителя 5, второй вход которого...

Номер патента: 1471147

Опубликовано: 07.04.1989

Авторы: Кондратов, Скрипник

МПК: G01R 23/16

Метки: анализа, параллельного, сигналов, электрических

...Центральные частоты полосовых фильтров 9-11 соответствуют выбранным значениям частот Ы спектральных составляющих.В результате фильтрации на выходах полосовых фильтров 9-11 появляются сигналы, которые поступают на входы амплитудных детекторов 15- 17, а также на сигнальные входы формирователей 12-14 управляющих сигналов полосовых фильтров. Формирование управляющих сигналов полосовых фильтров осуществляется следующим образом.Выходной сигнал Ы-го полосового фильтра поступает на объединенные входы синхронных детекторов 21 и 22 формирователя управляющих сигналов(фиг.2). На входы 2 и 3 Формирователя поступают опорные сигналы синхронных детекторов 21 и 22. Причем науправляющий вход первого синхронногодетектора 21 поступает сигнал...

Номер патента: 1471148

Опубликовано: 07.04.1989

Авторы: Кудряшов, Макаров

МПК: G01R 25/08

Метки: фазометр-частотомер, цифровой

...Формируется следующий импульс 11счетчик 2 обнуляется и цикл работыизмерителя 1 повторяется,Импульс установки П., проходячерез элемент 13 совпадения, устанав.ливает в нулевое состояние счетчик16 и сумматор 8. При этом сигналыпереноса снимаются; Р= О и Р= О,Тем самым запрещается прохождениесигнала Бчерез элемент 13 совпадения и разрешается прохождение импульсов У через элемент 12 запрета навход синхронизации сумматора 8 исчетный вход счетчика 16, На выходесчетчика 16 формируется линейно нарастающий код(4) ЮэСи 3 = п а на выходе сумматора 8= пБ,З)сле прохождения через элемент12 запрета некоторого числа импульсовп на выходе сумматора 15 появляетсясигнал переноса Р= 1. Число пможно определить из соотношенияв-ЬЯ= 2 И 1 п 3и равенства...

Номер патента: 1471149

Опубликовано: 07.04.1989

Авторы: Кофанов, Николаев

МПК: G01R 25/08

Метки: фазометр, цифровой

...27.1 и 27,2 ,28,1 и 28.2) и измерительного триггера 29 (30 ) из входных сигналов промежуточной частоты Я Формируются импульсы, длительность которых пропорциональна исследуемому Фазовому сдвигу Ц(РК Ц.). Эти импульсы поступают на первый вход элемента И 31 (32), на второи вход которого поступают импульсы квантующей частоты с ,сд.) с третьего 20 (четвертого ) выходя синтезатора 8 частот. На третий вход элемента И 31 (32) подается сигнал высокого уровня с первого управляющего выхода времязадающего блока 9 (10), т.е. 25 с выхода программируемого таймера 35 (36). МикроЭВМ 17 устанавливает на шестом выходе регистра 22 управления сигнал низкого уровня, который поступает на разрешающий вход времязадающего блока 9 (10) и открывает элемент И 39...

Номер патента: 1471150

Опубликовано: 07.04.1989

Авторы: Ву, Замарашкина, Потапов, Скрипник

МПК: G01R 27/32

Метки: расстройки, свч-резонатора

...б образуются неравные напряжения П,Б 6Ослабленные резонатором 6. коле, .бания Би Бпоступают на один входбалансного смесителя 5, на второйвход которого через поочередно открываемые плечи 5-1 и 15-2 СВЧ-переключателя 14 поступают сигналы Б, иБгенераторов 1 и 2. Переключатель14 управляется прямоугольным напряжением генератора 16, частота которого, выбирается в 50-100 раз меньшеразности частот генераторов 1 и 2(Я=0,01 -0,02(из- ю),В результате смешивания сигнала Бпрошедшего через первое плечо 15-1переключателя 14, с ослабленным сигналом Бобразуются сигналы постоянного тока (нулевой частоты) и удвоенной частоты 2 со а в результате смешивания с ослабленным сигналом Б4сигналы суммарной и разностной частот 1;.При смешивании,сигнала П ,...

Номер патента: 1471151

Опубликовано: 07.04.1989

Авторы: Телец, Щавелкин

МПК: G01R 29/02

Метки: амплитуды, времени, заданного, затухания, сигнала, уровня, электрического

...(Пд, х е) 411,где 11 мкс- напряжение на пороговомвходе КН 3, выработанное и поддерживаемое ОПД 2 и соответствующее амплитудному значению измеряемого сигнала. При этом КН 3 переходит в состоя 1471151ние "Лог,О", вентиль 11 закрываетсяи прекращает доступ импульсов отГН 9на СЧ 10. Таким образом, СЧ 10 фиксирует число импульсов от ГН 9 прошедВ5ших от момента появления последнегомаркерного сигнала от ОПД 2 и ФИС 4(отмечающего амплитудное значениеП из = "юокс ) до момента затуханияП , в е раз. Число зафиксированныхимпульсов является мерой искомого"времени затухания электрического сигнала, в рассмотренном случае - времени релаксации, Цифровая информация орезультате измерения считывается свыхода СЧ 10 после появления на инв ертирующем...

Номер патента: 1471152

Опубликовано: 07.04.1989

Автор: Алейников

МПК: G01R 29/12

Метки: диэлектриках, заряда, плотности

...добиваются первоначального значения тока в цепи конденсатора и по величине приложенного постоянного напряжения и по величине переме- с щения образца судят а величине заря 1 =8,85 10 Ф/м - электрическаяпостоянная;напряжение, н обхоцимое дляЗаказ 1605/48 Тираж 711 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 значения тока;1 - расстояние меж 5ду начальным и конечным поло.жениями образца,Определение плотности заряда диэлектрика осуществляется следующим . образом.В зазор плоского конденсатора параллельно его обкладкам помещают исследуемый плоский .диэлектрик. Один иэ электродов...

Номер патента: 1471153

Опубликовано: 07.04.1989

Автор: Дружинин

МПК: G01R 29/18

Метки: фаз, чередования

...реле 12 и двухполярного динистора 13,Устройство работает следующим образом.При указанном порядке чередованияфаз векторы напряжений Б и Прасполагаются внутри треугольника АВС(фиг.З), При этом между точками пи О, т,е, на пороговом элементе нагрузки, действует напряжение Пх,амплитудное напряжение которого меньше порога отпирания элемента нагрузки 3, При изменении порядка подключения входов устройства на обратный,например при подключении фазы В квходу лампы 7, а фазы С ко .входу лампы 8, векторы напряжений Б и П размещаются вне треугольника АВС, при 45этом напряжение Б на пороговом элехменте нагрузки 3 резко возрастает истановится больше порога отпиранияэлемента нагрузки 3 который отпирается, проводит ток и срабатьвает, если нагрузкой...

Номер патента: 1471154

Опубликовано: 07.04.1989

Авторы: Зацепин, Кащенко, Лысюк, Малько, Силюк, Шмелев

МПК: G01R 29/24

Метки: заряда, электростатического

...вращения и начинает уменьшаться, Блок 6 в этом интервале времени находится в состоянии, при котором выходное напряжение амплитуд-,ного детектора 5 больше уровня напряжения У, поэтому в открытом состоянии находится ключ 11 и выходноенапряжение интегратора уменьшается,Интервал времени С-меньше интервала С, -г и определяется временем переключения блока 10 из одного состояния в другое,В интервале времени С -(Фиг,2)повторяется процесс, протекающий винтервале С, - с. Потери скорости ивращения двигателя в интервалахи С- Г, незначительны, таккак их продолжительность мала, трение незначительно, а момент ннерции двигателя относительно велик,Таким образом, в каждом последующем цикле, аналогичном 1, - Г., скорость вращения двигателя и...

Номер патента: 1471155

Опубликовано: 07.04.1989

Авторы: Белогуб, Бровко, Зайченко, Кипаренко, Самбуров, Свекла, Сергиенко

МПК: G01R 31/28

Метки: интегральных, схем

...канального формирователя, а также напряжений "Нижний уровень" и "Верхний уровень", управляющие выходными каскадами канального формирователя.Кажпый из канальных Формирователей содержит схему И-НЕ )90, схемы ИЛИ/ИЛИ-НЕ 191 в 93, транзисторы 194 и 195, диоды 196-201, резисторы 202- 224, ключ 225, конденсатор 226 и схему И-НЕ 227 (фиг.9). Канальный формирователь предназначен для преобразования логических сигналов ЭСЛ-схем (схемы 191 в 1) в уровни, требуемые для задания воздействия на выводы контролируемой схемы. Оконечные каскады выполнены на ненасыщенных ключах (транзисторы 228,195). Логические сигналы с выходов схем 191-193преобразуются в управляющие сигналыдля оконечных каскадов с помощью диф"ференциальных каскадов, выполненных на...

Номер патента: 1471156

Опубликовано: 07.04.1989

Авторы: Белогуб, Бровко

МПК: G01R 31/28, G01R 31/3177

Метки: блоков, параметров, электронных

...(контроль) выходных напряжений(логический "О" и.логическая " 1")при заданном токе нагрузки,Третий режим. Контроль и измерение динамических параметров ИС, вчастности задержек распространениялогических сигналов с входа контролируемой ИС на выход.Контроль функционирования ИС.Особенность контроля Функционирования ИС ЗСЛ-структур заключается втребовании согласования связи источника сигнала с контролируемой ИС.Подключение к измерительной линии любых неоднородностей (реле, электронных коммутаторов, измерительных приборов) нарушает согласование и приводит к искажению результатов. При этомнеобкодимо иметь в виду, что рабочаячастота контроля Функционированиядостигает 400 мГц.Контроль Функционирования начинается с подготовительного этапа,...

Номер патента: 1471157

Опубликовано: 07.04.1989

Авторы: Битков, Верхотуров, Розов

МПК: G01R 31/30

Метки: надежности, оценки, радиоэлектронных, устройств

...устройства иустройства-эталона с подтвержденным 4 Оресурсом и известной средней скоростью уменьшения запаса устойчивостипозволяет найти только нижнюю оценку надежности обрабатываемого устрой.ства, точность и достоверность которой существенно зависит от близостиконтролируемого устройства устройству-эталону, особенно по используемойэлементной базе.Учет не только начальных запасовустойчивости контролируемого и устройства-аналога к воздействующимэксплуатационным факторам, но и сред,них скоростей их дрейфа в заданныхусловиях эксплуатации повышает точ"ность оценки надежности отрабатываемого устройства.1Способ реализуется в следующей последовательности. Отбирают одно или несколько устройств-аналогов с подтвержденным ресурсом,...

Номер патента: 1471158

Опубликовано: 07.04.1989

Авторы: Байда, Котов, Олоничев, Очкуров, Шпилевой

МПК: G01R 31/04, G01R 31/28

Метки: блоков, импульсных, составе, трансформаторов, электронных

...85 при помощи контактного устройства подключается к коммутатору 14.По включении питания блок 12 управления формирует сигналы, устанавливающие все запоминающие элементы устройства в исходное состояние (на фиг.1эти связи не показаны). Код режимаработы блока 12 управления (фиг.2) свыхода счетчика 44 поступает на адресные входы мультиплексора 45 и навход дешифратора 46. При нулевом состоянии счетчика 44 (после установкив исходное состояние) мультиплексор45 коммутирует на свой выход нулевойуровень с выхода триггера 49, который закрывает элемент И 48, запрещаяподачу импульсов с генератора 47 навход счетчика 44, и, следовательно,переключение последнего в очередноесостояние. В результате блок 12 управления находится в ждущем...

Номер патента: 1471159

Опубликовано: 07.04.1989

Авторы: Кашин, Кузьмин, Тагиев, Шикавко

МПК: G01R 31/3177

Метки: настройки, узлов, цифровых

...вход устройства приходит отрицательный импульс(фиг.4, пункт 5),При подключении входа 1 к какойлибо точке проверяемой схемы дляконтроля непрерывной последовательности положительных и отрицательныхимпульсов равной длительности на индикаторе 34 блока 13 высветитсясегмент Н, а на индикаторе 34 блока12 - символ Н и будет наблюдаться вначальный момент символ "0", потом -символ Г, а затем - символ Ь или сим 20 .вол , потом - символ Ь, а затем -символ Г,Таким образом, независимо от того,что находится на входе 1 вначале,уровень "Лог.О или "Лог,", на ин 25 дикаторе 34 блока 12 наблюдается единая динамическая картина, состоящаяиз символа Г и Ь, поочередно высвечивающихся с одинаковой яркостью,так как длительности положительныхи отрицательных...

Номер патента: 1471160

Опубликовано: 07.04.1989

Авторы: Бронников, Гарифова

МПК: G01R 31/333

Метки: выключателей, емкостного, испытания, отключение

...11 зарядного напряжения с высоковольтным трансформатором 12 подключен параллельно конденсаторной батарее 1 и первому конденсатору 5, а высоковольтный выводтрансформатора 12 соединен с точкойсоединения испытуемого выключателя6 и первого коммутирующего элемента7 дополнительной цепью, состоящей изпоследовательно соединенных второгокоммутирующего элемента 13 и токоограничивающего элемента 14, напримеррезистора или конденсатора,Устройство работает следующим образом,Перед опытом испытуемый выключатель 6 и первый коммутирующий элемент 7 включены, а включающий элемент 3 и второй коммутирующий элемент13 отключены, После заряда конденсаторной батареи 1 и конденсатора 5 и отключения источ.ника 11 зарядного напряженияподается команда на...

Номер патента: 1471167

Опубликовано: 07.04.1989

Авторы: Логачев, Лукашенок, Ушаков

МПК: G01R 25/04, G02F 1/01

Метки: фазорегулирующее

...согласным (1)и встречным (11). Поворотный узел 14с нониусным указателем 5 и фиксатором 15 вместе со шкалой 4 составляют элементы Фазорегулирования устройства. Шкала 4 представляет собойФрагмент неполного кольца и имеетдвойную градуировку согласно диапазону изменения фазового угла (ц) ото0 до 360, где интервал значенийо0 - 180 соответствует согласному положению (1) переключателя 34 при повороте узла 1 4 против часовой стрелки (фиг.1), а интервал 180 - 360его встречному положению (П) при повороте узла 14 по часовой стрелке.Подвижные сочленения элементов конструкции обеспечиваются посредствомсоответствующих подшипников, Все однотипные элементы устройства имеютидентичные параметры.Устройство работает следующим образом,При подаче...

Номер патента: 1471295

Опубликовано: 07.04.1989

Автор: Осядовский

МПК: G01R 23/15, H03K 5/26

Метки: допускового, частоты

...единичный уровень (фиг.2 Г) на Э-входе триггера 5. Он же поступает наф 25 Р-вход триггера 22 (фиг.2 Ж). Перезапись единичного уровня с выходатриггера 5 на выход триггера 22 происходит так же, как и в предыдущем5случае, а именно, импульсом ФИ 8через элемент 16 задержки и элементЗАПРЕТ 17. На втором выходе устройства (выходе триггера 22) присутствует сигнал й н,ой вхе.п. (Фиг.2 Р). 10111 режим:вке.п., участокКБ на фиг.2,Срезом выходного импульса ФИ 1(фиг,2 Б) на выход триггера 7 переписывается существующий в моментформирования среза импульса единичный уровень (фиг.2 В) на Р-входе триггера 7 и далее поступает на П-входтриггера 23 (фиг.2 Л). Перезаписьединичного уровня с выхода тригге-.ра 7 на выход триггера 23 происходит так же, как и в...

Номер патента: 1472775

Опубликовано: 15.04.1989

Авторы: Гутников, Татаринцев, Шахтарина

МПК: G01L 9/10, G01R 27/26

Метки: измерительный, индуктивный

...соединенные конденсатор 17 и резистор 18, и напряжения Б,(Б ), поступающего с выхода фильтра 10 (9) нижних частот через двухпозиционный переключатель 16, занимающий положение, показанное на чертеже (противоположно показанному), и резистор 19. Выходное напряжение операционного усилителя 14, являющееся интегралом разности (суммы) указанных напряжений, сравнивается с нулевым уровнем с помощью компаратора 12 напряжений, который в моменты их равенства вырабатывает импульсные сигналы, управляющие работой двухпозиционного переключателя 16. При равенстве значений резисторов 18 и 19 для двух тактов интегрирования справедливо соотношение(3)Т.Выражение (3) показывает, что относительное изменение индуктивности обмоток дифференциального датчика и,...

Номер патента: 1472831

Опубликовано: 15.04.1989

Авторы: Лисев, Маринко, Немшилов, Чинков

МПК: G01R 25/00

Метки: инфранизкочастотный, одноканальный, фазометр, цифровой

...сдвигающийрегистр 3, и на его втором выходепоявляется сигнал разрешения записив регистр 6, в который записываетсякод П, . Триггер 18, а с ним аналоговый коммутатор 1 и селекторы-мультиплексоры 10, 11 возвращаются в исходное состояние, при котором на сигнальный вход АЦП 4 снова подаетсянапряжение Б(с), а на выходы селекторов-мультиплексоров 10, 11 поступает информация с регистров 6 и 8.Результат вычислений в этом так,те, как и в предыдущем, является лаж 5 1472 ным, так как в регистре 8 отсутствует код второго числа, поэтому он тоже теряетсяВ,дальнейшем на запуск АЦП 4 и на триггер 18 поочередно поступают импульсы с временного дискриминатора 23 максимумов (абаз = Р/2) временного дискриминатора,24 максимумов (ыс, = /2 + ), нуль-органа 21...

Номер патента: 1472832

Опубликовано: 15.04.1989

Автор: Тучин

МПК: G01R 17/10

Метки: мост, переменного, трансформаторный

...8 и 9, и регулировкой потенциометра 10 мост привоДится в состояние полного равновесия, которое устанавливается по показаниям детектора 17 равновесия. При этом имеет место равенство 1=1 оПри помощи потенциометра 10 осуществляется плавное и ускоренное уравновешивание моста, при помощи механических переключателей 8 и 9 - грубое, дискретное уравновешивание:Ток 1 равен- ц ш 1 х ш 2 х г где ш , ш, - число витков первичной3 и вторичной 4 обмоток трансформатора 2 напряжения;+ Кавид 45 50 55шт ОгКэгде 0ттто (Кз +Кз 1 0-=По х выходное напряжение точника 1 питания.;- импеданс объекта 1 мерений.равен где 0 - напряжение, подаваемое наобразцовую меру 12;2 о - импеданс образцовой меры 12.Напряжение 0 , в свою очередь,равно Гшй шэ шо . К(П =0" - +...

Номер патента: 1472833

Опубликовано: 15.04.1989

Авторы: Федоров, Человечков

МПК: G01R 19/00, H03M 1/52

Метки: аналоговых, помехоустойчивый, сигналов

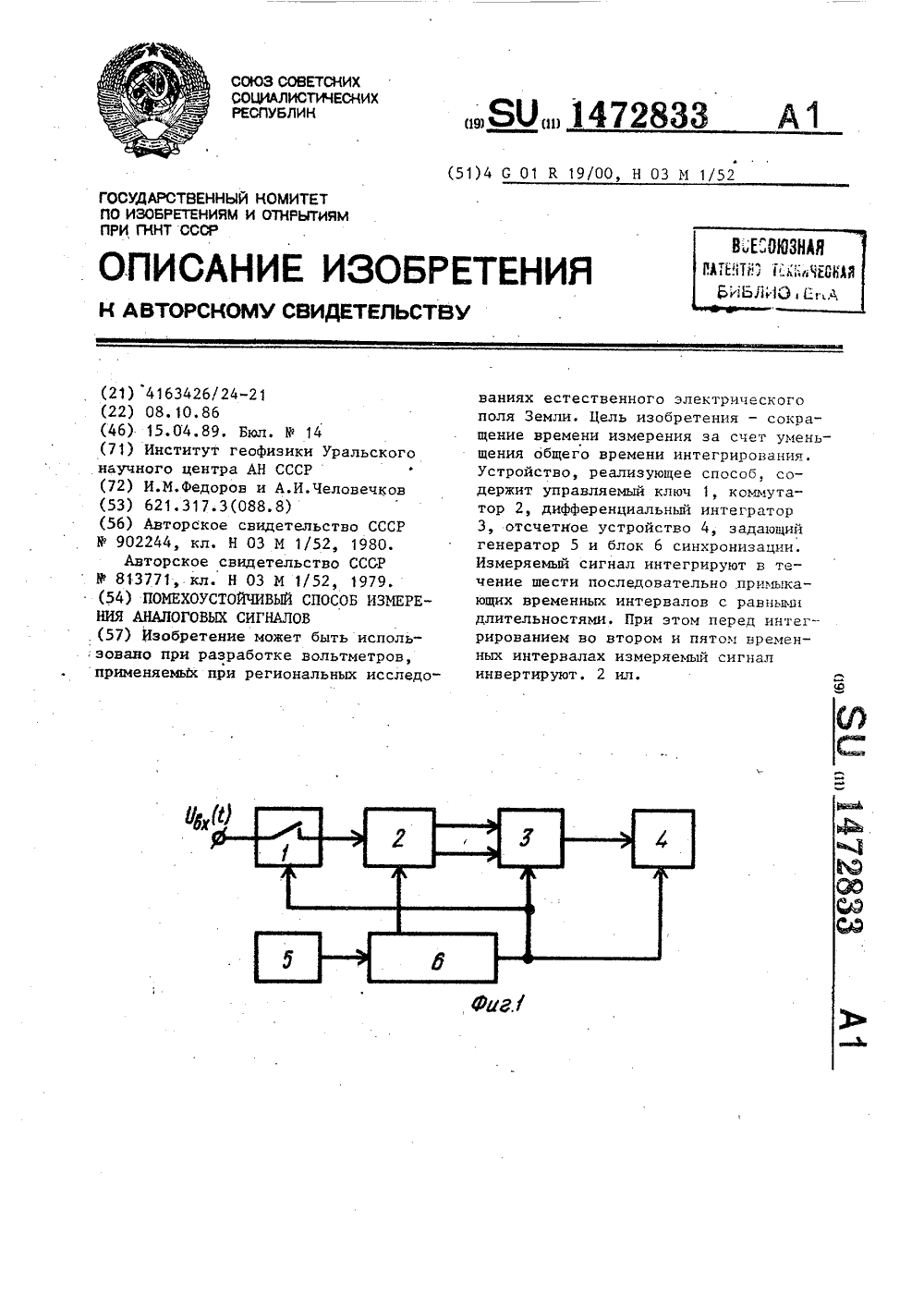

...работает следующим образом. 1472833 2Входной сигнал Ц (г) поступаетчерез управляемый ключ 1 на входкоммутатора 2. На управляющий входключа 1 с второго выхода блока 6синхронизации подается отпирающийимпульс, длительность которого равна периоду Т помехи (фиг. 2 в). Навход управления коммутатора 2 с первого выхода блока 6 синхронизацииподается последовательность импульсов (фиг. 2 б). При сигнале "1" навходе уп 7 павления коммутатора 2 измеряемое напряжение О 8,(г 1, причемБ 8 х(г) = Оо + Б з 1.п Г(г+Лги)г ++ г, где Бх - искомый сигнал;амплитуда наложенной на сигнал периодической помехи; ь - номинальнаячастота помехи; ди- отклонение частоты помехи от номинального .значения; г 1 - Фаза помехи, поступает нанеинвертирующий вход, а при...

Номер патента: 1472834

Опубликовано: 15.04.1989

Авторы: Лесков, Сурков, Фомин

МПК: G01R 19/00, H02H 7/12

Метки: напряжение, ток

...нагрузки 11, таккак усилитель 1 работает как источник тока. Ток нагрузки 1, проходящий через резисторы 4 и 10, образует на них падение напряжения, котороедифференциальным аналоговым сумматором 12 выделяется на его выходе. Сигнал с выхода дифференциального аналогового сумматора 12 в виде напряжения отрицательной полярности поступает на информационные входы селекторов 13, 14, на входы запрета которых с источников опорного напряженияподаются соответственно положительное +Б,р и отрицательное -П,напряжения. Опорное напряжение +Побеспечивает непропускание сигнала отрицательной полярности -Б на выходселектора 13, поступающего с дифференциального аналогового сумматора12. Сигнал -Пне проходит и на .выход селектора 14, так как он является...

Номер патента: 1472835

Опубликовано: 15.04.1989

Автор: Волосников

МПК: G01R 19/04

Метки: детектор, пиковый

...Перед измерением с помощью ключа 5 производится сброс диодно-конденсаторной ячейки памяти, построенной на первом ОУ 1, диодах 3, 4 и кон денсаторе б, При подаче на вход импульса положительной полярности ОУ 1 входит в режим насыщЕния 1(онденсатор 6 начинает заряжаться выходным током ОУ 1 и на его обкладках форми руется напряжение(лЕ (1-е ) (1)1 игде Е - напряжение питания ОУ 1;о- постоянная времени, равная где К - выходное сопротивлениевых.о.1ОУ 1,С - емкость конденсатора 6.Напряжение Б, через истоковый повторитель 9 поступает на вход экспоненциального генератора, выполненного на ОУ 2, диоде 10 и резисторе 11.На выходе ОУ 2 формируется напря- жение(гЕ(1 - е )Тс К,1 ехр (31 Утгде К, - величина резистора 111термический потенциал;1, -...

Номер патента: 1472836

Опубликовано: 15.04.1989

Авторы: Афонин, Головков, Осипов, Приходько

МПК: G01R 21/00

Метки: мощности

...которого образуются два луча одинаковойинтенсивности. Эти лучи поступаютна датчики 3,4 мощности. В датчике 3световой луч проходит четвертьволновую пластинку 5 и приобретает циркулярную поляризацию. Далее циркулярнополяризованный свет поступает в первый электрооптический кристалл 6,при этом в кристалле будут распространяться две ортогонально поляризованные компоненты с одинаковыми амплитудами. После прохождения кристалла 6 эти компоненты приобретают разность фаз Г, пропорционально приложенному к управляющим электродамсреднему напряжению Б,Ьзг 0Л игде и- показатель преломления; г - электрооптический коэффициент; Ь - длина кристалла; а - толщина;длина волны света.Электрооптический кристалл 6 с электродами на боковых гранях, имеющий длины...

Номер патента: 1472837

Опубликовано: 15.04.1989

Авторы: Алексеенко, Мольнар

МПК: G01R 23/00

Метки: крутизны, свч-генераторов, характеристики

...частоты ЖИГ-фильтра 1 Р, а при разности частот Р,ь - Г более половины полосы прозрачности ЖИГ-фильтра скорость изменения частоты исследуемого СВЧ-генератора 8 была бы значительно ниже скорости изменения частоты ЖИГ-Фильтра 1 Рф. При этом условии происходитзахват" частоты исследуемого СВЧ-генератора 8 - его частота становится в среднем равной средней частоте ЖИГ-фильтра 1 и меняется во времени линейно. Текущее значение частоты исследуемого СВЧ- генератора 8 постоянно находится в пределах голосы прозрачности ЖИГ- фильтра 1, на переднем (правом на фиг. 3) скате его .АЧХ, передвигаясь по этому скату ближе или дальше от средней частоты ЖИГ-фильтра 1, в зависимости от скорости изменения управляющего напряжения исследуемого СВЧ-,генератора 8....

Номер патента: 1472838

Опубликовано: 15.04.1989

Авторы: Кругляков, Кузьмин, Петрович, Якорнов

МПК: G01R 23/00

Метки: измеритель, несущей, радиосигналов, частоты

...следующие напряжения низкочастотных огибающих (см, фиг. 6)= КО (1+созд); Б = К П(1-сов йц);- Кл По + ь .пМ),П - КБ,(1 зпдМ), где К - коэффициент летектирования,Б- амплитуда сигнала.Эти напряжения с выходов фазоизмерительных каналов 5 поступают на соответствующие входы блока 6 считывания, при помощи преобразователей 14 аналог-код преобразуются в коды, которые затем поступают на соответствующие информационные входы регистров 15 первой группы. Затем по командам микроконтроллера 16 эти коды через внешнюю шину данных микроконтроллера 16 поступают в блок памяти микроконтроллера 16. Микроконтроллер 16 осуществляет алгоритмическую обработку кодов напряжений на основе метода моментов. Применительно для случая определения разности фаз...

Номер патента: 1472839

Опубликовано: 15.04.1989

Авторы: Логачев, Лукашенок, Ушаков

МПК: G01R 23/16

Метки: анализатор, гармонический, многоканальный

...перпендикулярных компонентов. Длина светочувствительной площадки каждого фоторезистора равна (может быть немного больше) внешнему диаметру осветителя, Однотипные элементы оптико-модулирующего блока и электрической схемы анализатора имеют идентичные парамет ры. Оптико-модулирующий блок заключен в светонепроницаемый корпус, а тракты отдельных оптоэлектронных ячеек светоизолированы друг от друга (например, посредством непрозрачных што рок, не показаны).Многоканальный гармонический анализатор работает следующим образом.Закон изменения исследуемой нагрузки, воздействующий на измеритель 10 30 нагрузок в каком-либо канале анализатора, можно представить в виде разложения в ряд Фурье.Пропорционально этой нагрузке и...
