Стенд для испытаний обмоток статоров электрических машин

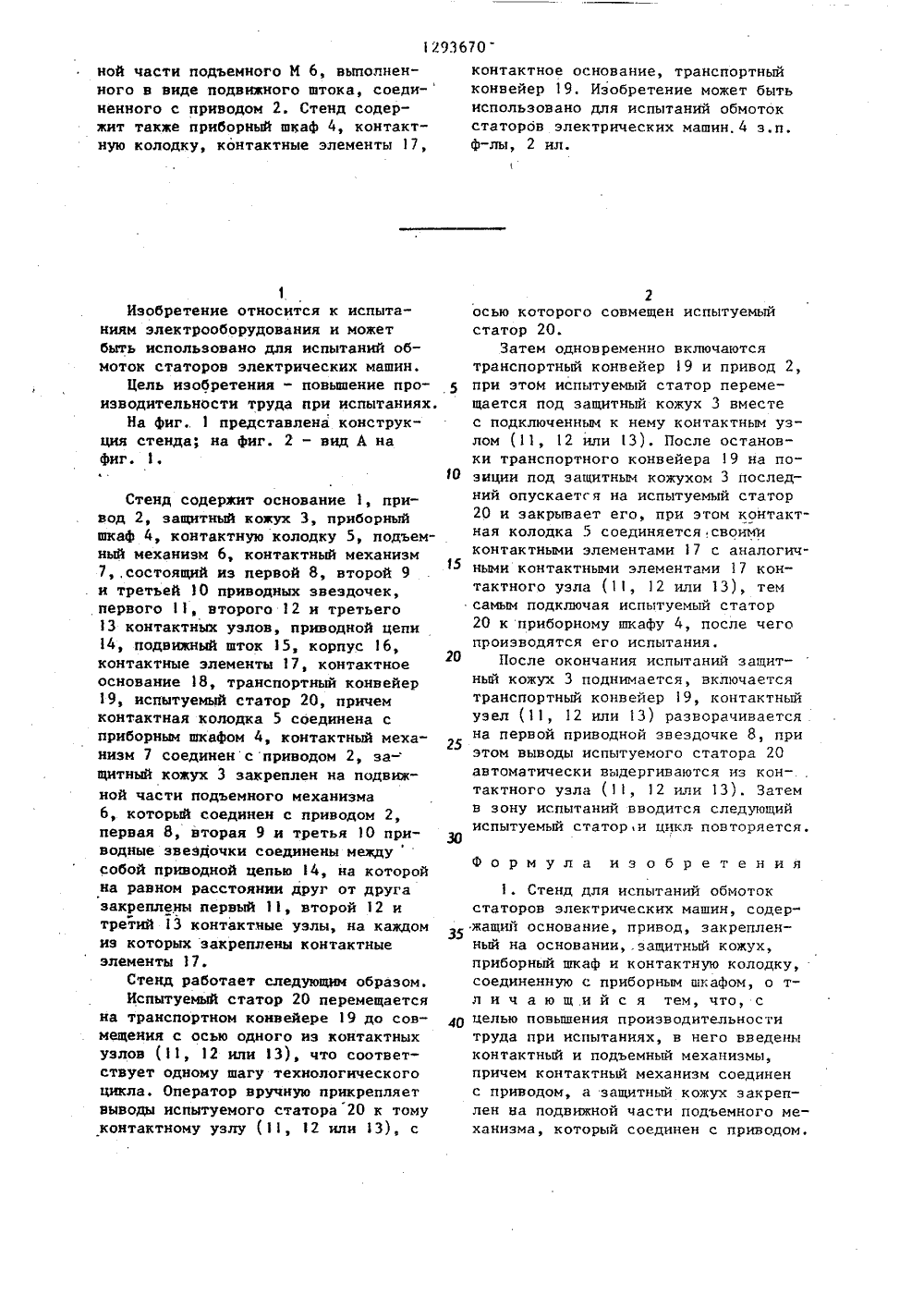

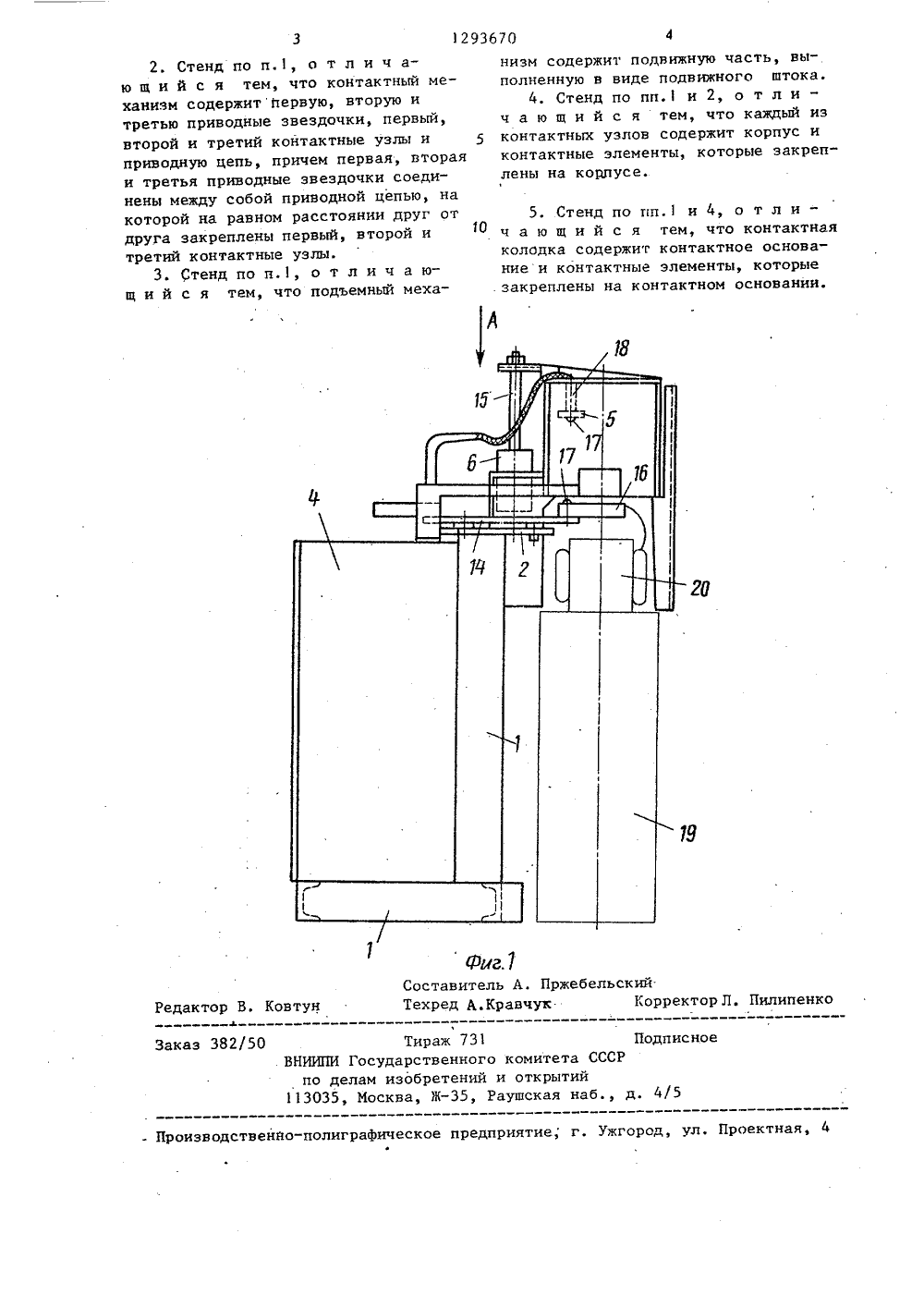

од- че льс1/КИТ роаш,ектр дл ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ САНИЕ ИЭОБ(54) СТЕНД ДЛЯ ИСПЫТАНИЙ ОВМОТОСТАТОРОВ ЭЛЕКТРИЧЕСКИХ МАШИН(57) Изобретение относится к обэлектрооборудования. Цель - повние проиЭводительности труда.прпытаниях. Она достигается тем,в стенд для испытаний обмоток сров электрических машин введенытакный и подъемный механизмы (М6. Контактный М 7 содержит привные звездочки 8-10, соединенныерез приводную цепь с контактнымузлами 11-3 и с приводом 2, ащитный кожух 3 закреплен на .под293670 ной части подъемного М б, выполненного в виде подвижного штока, соединенного с приводом 2. Стенд содержит также приборный шкаф 4, контактную колодку, контактные элементы 17,1Изобретение относится к испытаниям электрооборудования и может быть использовано для испытаний обмоток статоров электрических машин.Цель изобретения - повышение производительности труда при испытаниях,На фиг, 1 представлена конструкция стенда; на фиг. 2 - вид А на фиг. 1. Стенд содержит основание 1, привод 2, защитный кожух 3, приборный шкаф 4, контактную колодку 5, подъемный механизм 6, контактный механизм 7 состоящий из первой 8, второй 9 . и третьей 1 О приводных звездочек, первого 11, второго 12 и третьего 13 контактных узлов, приводной цепи14, подвижный шток 15, корпус 16, контактные элементы 17, контактное основание 18, транспортный конвейер19, испытуемый статор 20, причем контактная колодка 5 соединена с приборным шкафом 4, контактный меха" низм 7 соединен с приводом 2, за- щитный кожух 3 закреплен на подвижной части подъемного механизма6, который соединен с приводом 2, первая 8, вторая 9 и третья 10 приводные звездочки соединены междусобой приводной цепью 14, на которойна равном расстоянии друг от другазакреплены первый 1, второй 12 итретий 3 контактные узлы, на каждомиз которых закреплены контактныеэлементы 17.Стенд работает следующим образом.Испытуемый статор 20 перемещается на транспортнои конвейере 19 до совмещения с осью одного иэ контактных узлов ( 11, 12 или 3), что соответствует одному шагу технологического цикла. Оператор вручную прикрепляет выводы испытуемого статора 20 к тому контактному узлу (11, 12 или 13), с контактное основание, транспортныйконвейер 19. Изобретение может бытьиспользовано для испытаний обмотокстаторбв электрических машин, 4 з.п.ф-лы, 2 ил. 2осью которого совмещен испытуемыйстатор 20.Затем одновременно включаютсятранспортный конвейер 9 и привод 2,при этом испытуемый статор перемещается под защитный кожух 3 вместес подключенным к нему контактным узлом (11, 12 или 3). После остановки транспортного конвейера 19 на по- О зиции под защитным кожухом 3 последний опускается на испытуемый статор20 и закрывает его, при этом контактная колодка 5 соединяется своимиконтактными элементами 17 с аналогичными контактными элементами 7 контактного узла (1, 2 или 13), темсамым подключая испытуемый статор20 к приборному шкафу 4, после чегопроизводятся его испытания.20 После окончания испытаний защитный кожух 3 поднимается, включаетсятранспортный конвейер 9, контактныйузел (11, 2 или 3) разворачивается 25на первой приводной звездочке 8, приэтом выводы испытуемого статора 20автоматически выдергиваются из кон -тактного узла (, 12 или 3). Затемв зону испытаний вводится следующийиспытуемый статори цикл повторяется.30 Формула изобретения 1. Стенд для испытаний обмотокстаторов электрических машин, содержащий основание, привод, закрепленный на основании,.защитный кожух,приборный шкаф и контактную колодку,соединенную с приборным шкафом, о тл и ч а ю щ и й с я тем, что, с 40 целью повышения производительноститруда при испытаниях, в него введеныконтактный и подъемный механизмы,причем контактный механизм соединенс приводом, а защитный кожух закреплен на подвижной части подъемного механизма, который соединен с приводом,:орректор Л. Пилипенко Тираж 731 Государственног лам изобретений Москва, Ж, каз 382(5 Подпнсноитета СССР ВНИИПИ крытиикая наб., д. 4(5 по де 13035,оизводственно-полиграфическое предприятие; г. ужгород, ул. Проектн 2. Стенд по п,1, о т л и ч аю щ и й с я тем, что контактный механизм содержит первую, вторую н третью приводные звездочки, первый, второй и третий контактные узлы и 5 приводную цепь, причем первая, вторая и третья приводные звездочки соединены между собой приводной цепью, на которой на равном расстоянии друг от друга закреплены первый, второи ич 10 третий контактные узлы.3. Стенд по н.1, о т л и ч а ющ и й с я тем, что подъемный механизм содержит подвижную часть, выполненную в виде подвижного штока.4. Стенд по пп.1 и 2, о т л и ч а ю щ и й с я тем, что каждый из контактных узлов содержит корпус и контактные элементы, которые закреплены на корпусе. 5. Стендпопп,1 и 4, о тли - ч а ю щ и й с я тем, что контактная колодка содержит контактное основание и контактные элементы, которые закреплены на контактном основании.
