G01P — Измерение линейной или угловой скорости, ускорения, замедления или силы ударов (толчков); индикация наличия или отсутствия движения; индикация направления движения
Чувствительный элемент
Номер патента: 1244596
Опубликовано: 15.07.1986
МПК: G01P 15/02
Метки: чувствительный, элемент
...некоторую силу, величина которой будет пропорциональна величине убранного сектора магнитного кольца. Убрав лишь незначительную часть магнитного кольца, например сделав распил в радиальном направлении, можно свести величину силы, способной отклонить инерционную массу от оси симметрии магнитного кольца, до малой величины..нальиа величине ускорения. При усФтановлении постоянной скорости,инерционная масса самостоятельновозвращается в исходное положение(Вдоль оси А-А)еВ рассматриваемом устройствеинерционная масса выполнена в видешарика, но может иметь и другую 45 50 55 5 10 15 20 Устройство работает следующим образом.Основание 5 с установленными на4 ьцем магнитным кольцом и опорой 2формируют на горизонтальной поверхности движущегося обьекта...
Акселерометр
Номер патента: 1244597
Опубликовано: 15.07.1986
МПК: G01P 15/08
Метки: акселерометр
...15, со средним выводом тора ц с корпусом акселерометра,Начало вторичной обмотки трансформатора 15 и его конец соединены соответственно со средними выводамивторичных обмоток трансформаторов16 и 17, начала вторичных обмоток которых соединены соответственно спластинами 8 и 9, а концы этих обмоток - соответственно с пластинами10 и 11. Общие электроды цилиндрического элемента 12 электрическисоединены с входом усилителя 20. Акселерометр работает следующим образомРотор 1 с помощью привода 2 приводится в равномерное вращение, При этом под действием центробежных сцл диэлектрическая жидкость 5 сосредотачивается к периферийной части полости ротора 1. Более быстрому перетеканию диэлектрической жидкости 5 способствует наличие каналов 12...
Устройство для измерения скорости движения твердой фазы пульпы земснаряда
Номер патента: 1245663
Опубликовано: 23.07.1986
Авторы: Конторович, Релин
Метки: движения, земснаряда, пульпы, скорости, твердой, фазы
...функциональная схема устройства для измере Устройство работает следующимобразом,При подаче в дискретный момент времени сигнала с узла 16 управления коммутатор 4 подключает датчик 1 к консистометру 5, Одновременно с этим элемент 13 памяти включается, а элемент 12 сравнения отключается. При этом сигнал, пропорциональный текущему значению консистенции пульпы3 1245 (0, ), определяемой в сечении А пульпопровода 3, поступает на вход блока 6. При прохождении этого сигнала через управляемый узкополосный фильтр 9 из него выделяется составляющая Ч (Г ) с доминирующей частотой Г его с ектра, которая и поступает в вычислительный блок 11 для определения скорости движения ТФП Ч . В блоке 11 происходит запоминание в двух О канальном элементе 13...
Устройство для измерения неравномерности вращения вала
Номер патента: 1246010
Опубликовано: 23.07.1986
Авторы: Антонов, Кутищев, Менчиков, Нежданов, Ромачевский, Скалон, Явленский
МПК: G01P 15/093
Метки: вала, вращения, неравномерности
...24 под кожухом 39.Ус.тройство для измерения неравномерности вращения вала работаетследующим образом,Высокочастотный индуктивный датчик с помощью установочной цанги 1246010 4 40 45 50 55 3 1закрепляется на исследуемый вал.Неподвижный кронштейн 24 с помощьюлюбого известного способа, напримерреечной. передачи, подводится к высокочастотному индуктивному датчикуи устанавливается относительно него,как показано на фиг. 1, Это обеспечивает фиксированное положениеисточника 23 светового излученияи кольцевого в .аркаса 26 с катушкой25 индуктивности и платой 38 блокапреобразования и измерения под кожухом 39 относительно высокочастотного индуктивного датчика,При включении источника 33 постоянного тока напряжение питания поступает на источник 23...
Устройство для определения угловой скорости синусно косинусного датчика
Номер патента: 1246116
Опубликовано: 23.07.1986
Метки: датчика, косинусного, синусно, скорости, угловой
...синусно-косинусный датчик 1, фазочувствительные выпрямители 2 и 3, дифференциаторы 4 и 5 блоки 6 и 7 умножения,блок 8 вычитания, квадраторы 9 и 10, 15сумматор 11, блок 12 деления,Устройство работает следующим образом,С синусно-косинусного датчика 1снимаются два переменных напряжения 20и Б,огибающие которых соответс 1твуют синусу и косинусу угла поворотадатчика, или в общем случае, при произвольных масштабах напряжений, соответствуют прямоугольным координатам 25вращающегося вектора, модуль которого непостоянен,Непостоянство модуля вектора, которое может иметь место, например, иэ за изменения напряжения питания датчика, ведет к появлению погрешности определения скорости. Дпя компенсации укаэанной погреш 35 ности величина производной,...
Устройство для измерения низких скоростей вала
Номер патента: 1247753
Опубликовано: 30.07.1986
Метки: вала, низких, скоростей
...самого фотоприемника 3.Устройство работает следующим образом.При вращении модулирующего диска 4 на выходе фотоприемника 3 появляется сигнал синусоидальной формы (фиг.2 а) . Этот сигнал усиливается линейным усилителем 5 до необходимого для нормальной работы АЦП 6 уровня и подается на его вход. На выходе 1 с-разрядного АЦП 6 этот сиг 5 нал преобразуется в цифровой код, величина которого изменяется по синусоидальному закону (фиг,2 б). Этот код поступает на вход ППЗУ 7, которое запрограммировано следуюпрм образом. Логическая единица записывается в те ячейки ППЗУ 7, значения адресов которых находятся в интервалеот (2 - 1) зз.п (2 аР) док(2" - 1) зп (2 + 1)д 1, где ив разрядность АЦП 6, з. = 0,1,2,тп; дР - угол, соответствующий максимальному...

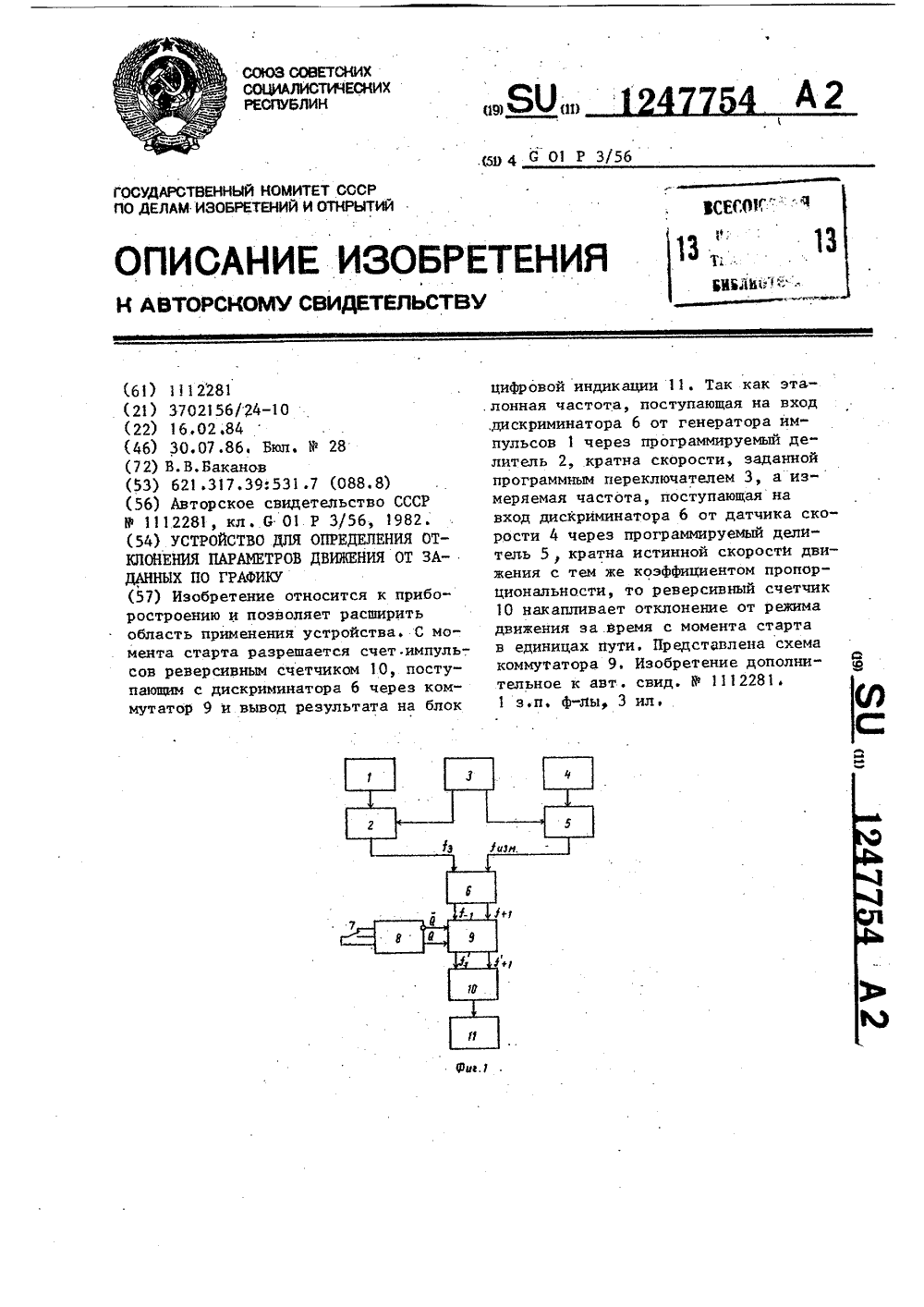

Устройство для определения отклонения параметров движения от заданных по графику
Номер патента: 1247754
Опубликовано: 30.07.1986
Автор: Баканов
МПК: G01P 3/56
Метки: графику, движения, заданных, отклонения, параметров
...1 О импульсы не поступают и коммутатор 9 на этом входе обеспечивает потенциальный уровень логической единицы.В противоположном положении тумблера 7 импульсы с дискриминатора 6поступают на соответствующие входыреверсивного счетчика 10 через коммутатор 9 без изменений,С момента старта разрешаетсясчет импульсов реверсивным счетчиком 10, поступающих с дискриминатора 6 через коммутатор 9 и вывод результата на блок цифровой индикации11Так как эталонная частота Г эпоступающая на первый вход дискриминатора 6 от генератора импульсов1 через первый программируемый делитель 2, кратна скорости, заданнойпрограммным переключателем 3, а измеряемая частота 1 , , поступающая где Б - коэффициент пересчета, за 25, .даваемый программным пере"ключателем...
Устройство для измерения скоростей частиц в полидисперсном потоке
Номер патента: 1247755
Опубликовано: 30.07.1986
Автор: Станкевич
Метки: полидисперсном, потоке, скоростей, частиц
...срабатывании порогового каскада 3 на его выходе появляется ко"роткий импульс для опрокидываниятриггера 6, положение которого показано на эпюре Э. Инвертор 2 изменяет полярность входного сигнала,не изменяя его амплитуды. На эпюре.С показан сигнал от инвертированного импульса на выходе дифференцирующей цепочки 4 . При достижении этимсигналом определенного значенияпороговый каскад 5 вырабатывает ко-роткий импульс, положение которогопоказано на эпюре Е,Симметричний триггер 6 опрокидывается сигналом порогового каскада 3 и возвращается в исходное состояние сигналом каскада 5, На выходе триггера 6 (эпюра Р) вырабатывается импульс стандартной амплитуды с длительностью, соответствующей участкуАР на фиг.З. Длительность э 1 ого импульса может...
Устройство для определения скорости движения изображения
Номер патента: 1247756
Опубликовано: 30.07.1986
МПК: G01P 3/68
Метки: движения, изображения, скорости
...первого приемника 1 лучистого потока поступает на первый аналого-цифровой преобразователь 9, в котором преобразуется в параллельный многоразрядный код. При заполнении всех разрядов первый аналого-цифровой преобразователь 9 вырабатывает импульс готовности, подаваемый на второй вход второго элемента И 14. При наличии уровня логической единицына первом входе второго элемента И. 14 импульс готовности проходит через него на управляющий вход первого регистра 11. По импульсу готовности происходит перенос многоразрядного кода с первого аналого-цифрово-го преобразователя 9 в первый регистр 11. Сигнал второго приемника 2 лучистого потока поступает на второй аналого-цифровой преобразователь 10, в котором преобразуется в параллельный...
Способ определения скорости трогания тела
Номер патента: 1247757
Опубликовано: 30.07.1986
Авторы: Альтшуль, Берман, Липский, Троицкий
МПК: G01P 5/00
Метки: скорости, тела, трогания
...от средней скорости потока ьр = Й(7)для тел в Форме цилиндров с различными конструктивными параметрами.Способ осуществлен в лабораторныхусловиях на установке с горизонтальным испытательно трубопроводом диаметром П = 56 мм, длиной 11,5 м изстекла. 20 25 ЗО 35 40 45 50 55 В качестве рабочей жидкости использовали воду, подача которой в трубопровод производилась насосом. Испытывали тела в форме прямых круговых цилиндров с различными параметрами, изменяемыми в следующих диа. пазонах: диаметр цилиндров Й,= 36-50 мм, длина цилиндров 1180-250 мм; плотность цилиндровР = 1100-5000 кг/мСпособ осуществляют в следующей последовательности.исследуемое тело помещают в рабочий участок испытательного труба- провода, после чего трубопровод...
Устройство для измерения скорости потока
Номер патента: 1247758
Опубликовано: 30.07.1986
Авторы: Караштин, Панкратова
МПК: G01P 5/10
...13 перемещения. термочувствительных элементов 2 и 3, подключенные выходами к дискриминатору 14 направления перемещения, электронный ключ 15, входы 16 и 17 которого соединены с выходами дискриминатора.14, а управляющий вход 18 - с выходом 19 , экстремального регулятора 20, выход 21 которого. подключен к входу электромеханического сканатора 4, Выход термоанемометра соединен с входом экстремального регулятора 20. Экстремальный регулятор 20 по выходу 21 возбуждает через электромеханический сканатор 4 колебания термочувствительных элементов 2 и 3, причем благодаря эксцентрику 6 на валу электродвигателя 5, на который опирается толкатель 9, имеющий конусообразную форму, термочувствительные элементы 2 и 3, находящиеся на подпружиненных стержнях...
Термоанемометр
Номер патента: 1247759
Опубликовано: 30.07.1986
Автор: Зосимов
МПК: G01P 5/12
Метки: термоанемометр
...резистора 9 равна значению сопротивления проволочки. После этого выбирают величину перегрева проволочки, например, равную 1,8 - 2 и увеличивают величину резистора 9 соответственно в 1,8 - 2 раза. Затем, сохраняя это значение величины резистора 9, регулируют резистор 2 так, чтобы ток через гальванометр 10 снова стал нулевым. В этом положении через проволочку течет рабочий ток и ее температура существенно (на 200 - 300 К) превышает температуру потока. После этого включают усилитель 5 и подбирают коэФФициенты передачи усилителя 5 и цепи обратной связи (трансФорматор 6) так, чтобы в контуре обратной связи возникли автоколебания. Частота этих автоколебаний определяется величиной емкости 4 и величиной постоянной времени, характеризующей...
Тепловой меточный вариометр
Номер патента: 1247760
Опубликовано: 30.07.1986
Автор: Ференец
МПК: G01P 5/18
Метки: вариометр, меточный, тепловой
...моста опорного уровня компаратор срабатывает, формируя прямоугольный импульс, средняя по времени точка которого соответствует моментупрохождения меткой базового расстоянияДопустим, что вертикальная скорость положительна, статическое давление уменьшается и расход через информативный канал 2 оказывается больше, чем через информативный канал 3.Тогда метка в информативном канале 2 первой достигает приемного терморезистора и импульс на выходе компаратора 8 появляется раньше, чем на выходе компаратора 8Импульс с компаратора 8 без изменений проходит через управляемый инвертор 10 на триггер 11. По переднему фронту импульса триггер 11 переходит в состояние "1", переключая управляемый инвертор 1.0 в режим инвертирования. Импульс с...
Устройство для измерения скорости частиц полидисперсного двухфазного потока
Номер патента: 1249463
Опубликовано: 07.08.1986
Автор: Землянский
МПК: G01P 5/26
Метки: двухфазного, полидисперсного, потока, скорости, частиц
...пространственного фильтра включают лазер 1, который излучает луч 2. Последний делится расщепителем 3 на два пучка 4 и 5 равной интенсивности. Эти пучки фокусируются 35 объективом 6 в область 7 измерения, через которую со скоростью движется двухфазный поток, состоящий из и видов частиц, отличающихся друг от друга по диаметру. При работе схемы в 40 одночастичном режиме и прохождении крупных частиц определенного диаметра через зону 7 измерения рассеянное вперед излучение собирается под малым углом (диФракционная состав ляющая) объективом 9 и далее направляется на вход оптического светоделителя 10. Одна часть рассеянного потока 11 (1/и-часть) проходит через светоделительную грань, а вторая 50 часть потока 12 (9/и частей) отражается от...
Устройство для измерения скорости движения бойка ударной машины
Номер патента: 1249464
Опубликовано: 07.08.1986
Авторы: Андреев, Куликов, Перев
МПК: G01H 11/06, G01P 3/64
Метки: бойка, движения, скорости, ударной
...импульса, а при приходе "длинных" импульсов стробирующий импульс заканчивался раньше окончания "длинного" импульса. Определитель 9 длительности импульсов распознает импульсы, поступающие на его вход с рабочего инструмента, и при поступлении "длинного" импульса дает сигнал на генератор 11 пуска. Распознавание "длинного" импульса осуществляется за счет определения наличия сигнала с рабочего инструмента 4 в момент окончания стробирующего импульса, При отсутствии сигнала с рабочего инструмента 4 в момент окончания стробирующего импульса, что соответствует "короткому" импульсу (фиг. 2, Тц), определитель 9 длительности импульсов не выдает сигнала. При поступленииэлектрических импульсов с рабочего инструмента 4 на вход генератора 11...
Способ динамической тарировки термоанемометра
Номер патента: 1249465
Опубликовано: 07.08.1986
Авторы: Миронов, Мнацаканян, Селин
МПК: G01P 21/00, G01P 5/12
Метки: динамической, тарировки, термоанемометра
...на выходе термоанемометра, строят тарировочную характеристику. Длина трубы, применяемой для динамической тарировки, определяется минимальной частотой, на которой предполагается проводить тарировку: 5 10 15 3) 25 30 35 40 45 50 55 СГ ) -- , где С - скорость звука;ннн 2 Гмнн Г - минимальное значение частотыминтарировки - условие, согласно которому по длине трубы укгадываетсяне менее половины длины волны О /2)Диаметр трубы определяется максимальной частотой, на которой предполагается вести тарировку: д (1 84 Г- где д - максимальныйф ма смаксдиаметр трубы, при котором в трубераспространяются плоские звуковыеволны,На фиг.1 изображена схема устройства, реализующего предлагаемый способ, на фиг.2 - график распределенияамплитуд коЛебаний...
Устройство для моделирования распространения примеси
Номер патента: 1249466
Опубликовано: 07.08.1986
МПК: G01P 5/12
Метки: моделирования, примеси, распространения
...изучения распространения примеси и определения количества примесей, выбрасываемых источником, загрязнений, а также для увеличения точности замеров концентрации примеси.1 елью изобретения является повышение точности и быстродействия,На Фиг,1 показана схема датчика, на фиг,2 - Функциональная схема устройства.Устройство для моделирования распространения примеси включает датчик в виде прямоугольного теплоизолирующего основания 1 с нагревателем 2, 1закрепленным между двумя термочувствительными элементами 3 и 4. Второй термочувствительный элемент 3 расположен на продольной оси датчика, совпадающей при эксплуатации с осью воздушного потока. Первый термочувствительный элемент 4 сдвинут от продольной оси датчика на величину а , равную 8=8 (0(7 с...
Устройство для измерения скорости движения объекта
Номер патента: 1250953
Опубликовано: 15.08.1986
МПК: G01P 3/36
Метки: движения, объекта, скорости
...развертку светящегося столба газа на всю длину 4. и о каждого ЛГИ. Около ЛГИ 1 и 2 расположены фотоприемники 3 и 4 соответственно так, что начальное их положение находится на расстоянии 0 и 8, от начала свечения соответствующих ЛГИ, С фотоприемниками жестко связаны поводки 5 и 6, внутри которых расположен штифт 7, кинематически связанный с объектом, вектор скоРости которого 7 подлежит измерению.Выход генератора 8 соединен с первыми входами ключей 10 и 11, вторые входы которых присоединены к выходу генератора 14 импульсов стабильной частоты, а третий вход ключа 10 соединен с фотоприемником 3, выход ключа 10 через счетчик 1 б импульсов соединен с первым входом блока 20 вычитания и первым входом делительно го устройства 22, второй...
Устройство для визуализации картины течения на поверхности модели
Номер патента: 1250954
Опубликовано: 15.08.1986
Авторы: Лагутин, Лапыгин, Шкатов, Якубович
МПК: G01M 10/00, G01P 5/00
Метки: визуализации, картины, модели, поверхности, течения
...этом объема камеры 17. Поршень 13 выполнен большей площади, чем .поршень 5. Они образуют мультипликатор давления, что позволяет получить заданное управляющее усилие для вытеснения визуализирующего состава из камеры 4 при использовании рабочего давления невысокой величины (например, из магистрали технологического воздуха).Нагревательные элементы 6 и 7, электроды 9 и 10 и электропневмоклацан 15 подключены к источнику питания посредством электрических цепей - пинии связи 19 к блоку 20 управления, осуществляющему коммутацию включения элементов 6 или 7 (возможна и их совместная работа), формирование команд на включение электропневмоклапана и выключение нагревателей при замыкании цепи между электродами 9 и 10. Емкость 3 выполнена в виде...
Управляемый струйный термоанемометр
Номер патента: 1250955
Опубликовано: 15.08.1986
МПК: G01P 15/08
Метки: струйный, термоанемометр, управляемый
...зеркал, гравюр и т.п,На фиг, 2 подстроечные винты 9фланца 8 прижимают условно вспученное пленочное покрытие 11 на участке его плохой адгеэии с материалом10, не обязательно пористым,Устройство работает следующим образом.На термодатчик 2 подается напряжение питания по сигнальным проводникам термодатчика 6, С помощьюрегулятора 5 амплитуды вибратора режим колебаний вибратора ч выбираетсятаким, чтобы с учетом объема резонатора Гельмгольца 7 обеспечить максимальную скорость пневмоакустическойструи через дроссельное отверстие,а также максимальную амплитуду полезного сигнала на выходных проводниках6 термодатчика 2 при произвольномзазоре ЬЬ над эталонным образцом 10со средним значением ожидаемого интервала регистрируемой пористости,после...
Чувствительный элемент пьезоэлектрического акселерометра
Номер патента: 1250956
Опубликовано: 15.08.1986
МПК: G01P 15/09
Метки: акселерометра, пьезоэлектрического, чувствительный, элемент
...элемент устанавливается на ножке 1 О, к которой притягивается винтом 11 через изоляционную шайбу 12.С целью достижения максимально- широкого диапазона измеряемых ускорений разность высот центрального и периферийных выступов упругого диска и размеры ПЭП и пластины упругого подкрепления связаны соотношениями:К 6 г н Ер. Ькрепления соответственно6, - предел механической прочности ма 5 териала пьезоэлектрического преобразователя при сжатии,Такое конструктивное решение обес 1 О печивает равномерный осесимметричныйизгиб пьезоэлемента и, как следствие,значительный запас его динамическойпрочности,Устройство работает следующим об 5 разом.При наличии измеряемого виброускорения вдоль оси симметрии чувствительного элемента возникают...
Способ градуировки акселерометров в ударном режиме
Номер патента: 1250957
Опубликовано: 15.08.1986
Автор: Чодришвили
МПК: G01P 21/00
Метки: акселерометров, градуировки, режиме, ударном
...40 45 50 который заключается в одновременном нагружении градуируемого и образцового акселерометров, измерении ускорения каналами образцового и градуируемого акселерометров и последующем определении коэффициента преобразования градуируемого акселерометра.Однако использование способа при массовой градуировке электрических акселерометров в ударном режиме не целесообразно, так как не возможно обеспечить удобства этой аппаратуры в эксплуатации и обслуживании для персонала средней квалификации в условиях предприятий-изготовителей и эксплуатирующих организаций без снижения точности, достоверности и производительности градуировки.Целью изобретения является повышение точности, достоверности и производительности градуировки.Поставленная цель...
Устройство для измерения ускорения
Номер патента: 1252730
Опубликовано: 23.08.1986
Авторы: Карелов, Крюков, Куликов
МПК: G01P 15/08
Метки: ускорения
...прямоугольное или импульсное) от генератора 14. В результате на знаковом выходе (1) фазочувствительного выпрямителя 13 меем напряжение, полярность которого соответствует знаку обусловленного смещения нуля сигнала рассогласования, а на уровневом выходе (Ц, ) - напряжение, пропорциональное значению этого сигнала рассогласования, которое поступает иа вход измерительного преобразователя 15 напряжения в частоту импульсов, 125273010 20 25 30 35 40 50 55 Сигнал с выхода измерительногопреобразователя 15 напряжения в частоту одновременно со знаковым сигналом с выхода фаэочувствительноговыпрямителя 13 подается на дополнительный реверсивный счетчик 16импульсов, в котором выполняетсяинтегрирование частоты,а результатинтегрирования в...
Измерительный преобразователь угловой скорости
Номер патента: 1254389
Опубликовано: 30.08.1986
Авторы: Ковалев, Круглов, Прохоренков
МПК: G01P 3/48
Метки: измерительный, скорости, угловой
...каждый период записью информации из счетчика 4 в регистр 6 по переднему фронту импульса датчика скорости, сброс счетчика производится коротким импульсом с выхода схемы задержки. В отсутствие этих импульсов счетчик 4 работает в режиме счета импульсов генератора 5. Число М , фиксируемое в счетчике за период, определяется равенством Преобразователь период-напряжение и управляемый генератор являются безынерционными блоками, Подстав ляя (2), (3), (4) в уравнение (1),получим 4 О Из соотношения (5) видно, чта вы-.ходное напряжение устройства не зависит от изменения коэффициентовпередачи блоков КК (хотя нали-Бчие нестабильности Кв, К, имеет мес то). Эквивалентная проводимость,как это следует из (3) и (4), определяется соотношениемгде...
Устройство для контроля частоты вращения
Номер патента: 1254390
Опубликовано: 30.08.1986
Автор: Коваленков
МПК: G01P 3/48
...считает импульсы с выхода генератора 3 стандартной частоты, Если период входной частоты больше установленного коммутацией дешифратора 4, то он фиксирует момент совпадения кода, который выделяется триггером 5, устанавливает 0-триггер 6 в "О" и запрещает прохож- дение входных импульсов на вход счетчика 8 через схему совпадения И-НЕ. Единичный сигнал с .выхода триггера 5 устанавливает в нулевое состояние. счетчик 8 и третий 0-триггер 9. На инверсном выходе триггера 9 и входе установки в нуль К-Б-триггера 13 присутствует потенциал "1". Если период следования входных импульсов такой, что счетчик 2 за это время не успевает набрать число, соответствующее коду, установленному дешифратором 4, то к приходу следующего входного импульса триггер 5...
Устройство для измерения скорости перемещения неоднородной среды
Номер патента: 1254391
Опубликовано: 30.08.1986
Авторы: Монастырный, Патрушев
МПК: G01P 3/80
Метки: неоднородной, перемещения, скорости, среды
...Сигналы датчиков поступают на входы корреляторов 3-5 непосредственно и через линии задержкиби 7.Выходы корреляторов 3-4 подключены к входам двух блоков 8 и 9 сравнения и выработки сигналов обратнойсвязи и входам измерителя 10 отноше 30ния сигналов.Устройство работает следующимобраэогл,Сигнал с датчика 2, принимающегосигналы о перемещении неоднороднойсреды, поступают на два вхоца корре- З 5лятора 4 и на первые входы корреляторов 3 и 5, на вторые входы которыхсигнал с датчиков поступает черезлинии задержки 6 и 7 соответственно.Сигналы, пропорциональные значениямкорреляции при временных зацержках,поступают с выходов корреляторов3 и 5 на первые входы блоков 8 и 9сравнения и выработки сигналов обратной связи. С выходов блоков 8...
Измеритель скорости перемещения протяженного объекта
Номер патента: 1254392
Опубликовано: 30.08.1986
Авторы: Варфоломеев, Телятников, Толстобров, Хромых, Чулюков
МПК: G01P 3/80
Метки: измеритель, объекта, перемещения, протяженного, скорости
...участков объекта, поочередно попадающих в поля зрения фотоприемников. На Фиг. 2 а, б, в представлены эпюры возможного характера зависимостей от времени сигналов Г, Е , Г на выходе Фотоприемников 1, 2 и 3, СигналыЕи(1) по форме полностью повторяют сигнал Е, (Е), но запаздывают относительно него соответственно на величинуИ и 26 С, гдеЬС - измеряемая величина транспортного запаздывания. Сигналы на выходе логарифмических усилителей 4, 5 и 6 пропорциональны логарифму сигналов с выходов соответствующих фотоприемников, т.е. Е,И) = К,1 од Е Ж; (1)Е= К, 1 оя Е ; (К =сопя),Сигнал на выходе блока вычитания 7пропорционален разности сигналов,поступающих с выходов усилителей4 и 5: Е =К (Е-Е ) =К, К (1 од Еоя Е ) == К,К 1 оя в ,; (К = сопзг). Сигнал...
Способ определения нижней границы динамического диапазона пьезоакселерометра и устройство для его осуществления
Номер патента: 1254393
Опубликовано: 30.08.1986
МПК: G01P 21/00
Метки: границы, диапазона, динамического, нижней, пьезоакселерометра
...силы постоянной сигнал с выходадатчика 5 динамических усилий вводят50как обратную связь на вход вибровозбудителя 4. Частоту возбуждающей силыизменяют от нуля до частоты половинного значения первого резонанса платформы, установленной на опорах 2,и измеряют амплитудно-частотнуюхарактеристику на выходе пьезоакселерометра (Фиг. 2). По ординате не 393 2линейного участка измеренной амплитудно-частотной характеристики определяют нижнюю границу динамического диапазона пьеэоакселерометра, Нелинейный участок амплитудно-частотной характеристики пьезоакселерометра определяют по ее отклонению от прямой (при построении амплитудно-частотной характеристики в логарифмическом масштабе по,црум осям).Использование изобретения позволяет просто и быстро,...
Расходомер
Номер патента: 1255863
Опубликовано: 07.09.1986
Автор: Бирюлин
МПК: G01F 1/00, G01P 13/00
Метки: расходомер
...излучения, ща ее прорезь 11 обращена в сторонуионизационных камер 15 и 16. Регистрирующее устройство 6 и измерительные приборы 9 (фиг, 2) составляютэлектрическую схему с блоком 20 питания и переключателем 21,Рабочая среда (жидкость или гаэ)протекает по трубопроводу 22 с задвижкой 23Корпус 1 сообщен с трубопроводом 22 до и после задвижки 23посредством байпасных трубопроводов24, Иониэационные камеры 15 и 16 заполнены газом. Поршень 5 и корпусрегистрирующего устройства 6 выполнены из материала, ослабляющего нзлучение источника 19 ионизирующегоизлучения,Расходомер работает следующимобразом.При открытии задвижки 23 рабочая50среда движется по трубопроводу 22 ипо байпасным трубопроводам 24 попадает в корпус 1, сдвигая поршень 5по...
Устройство для измерения числа оборотов
Номер патента: 1255936
Опубликовано: 07.09.1986
МПК: G01P 3/48
...г. Ужгород. ул. Проектная, 4 1 12559Изобретение относится к измерению скорости вращения и может быть использовано, например, в текстильной промышленности для измерения числа оборотов веретен, 5Цель изобретения - уменьшение погрешности измерения и расширение области применения.На чертеже представлена блок-схема устройства. 10Устройство содержит магнитную головку 1, усилитель 2, считываемых сигналов, формирователь 3 импульсов и счетный блок 4 с индикатором 5 числа оборотов, которые вместе сос тавляют счетчик импульсов. На выход усилителя 2 через пороговое устройство 6 подключен индикатор 7 величины рабочего зазора. Переключатель 8 служит для переключения магиитной 20 головки 1 с усилителя 2 на генератор одиночных импульсов,...
