Номер патента: 679879

Опубликовано: 15.08.1979

Авторы: Луковкин, Сунгуров

МПК: G01P 5/12

Метки: струйный, термоанемометр, управляемый

...пневский струйный сигнал ий, корпуса 3 термода м размещен дроссель 1 2, вибратор 4, регул уды вибратора, токовед ников 6, пневмосопрот гулируемого объема 8, я настройки на заданн пневмоприемника 9, ге связанного с исследуе том 10.Конструкций устройства представляет собой корпус 3, на котором установлен дроссель 1, служащий для образования струи, направленной на чувствительный элемент-термодатчик 2. Для создания струи на дросселе 1 к корпусу 3 подсоединен вибратор 4, который снабжен регулятором 5 амплитуды, позволяющим регулировать величину скорости струи, создаваемой на дросселе 1. Для питания термодатчика,электрическим токоми съема полезного сигнала к нему герметично через корпус подведены токо- ведущие проводники 6. Для...

Номер патента: 679880

Опубликовано: 15.08.1979

Автор: Романченко

МПК: G01P 5/12

Метки: датчик, термоанемометрический

...пово рот нити на угол дс(,относительновектора набегающего потока Ч. Изменение угла до(, вызывает изменениерассеиваемой мощности дН ( нити засчет ее поворота относительно вектора скорости. Параметры биметаллической спирали (пластины) и металлической нити могут быть выбранытаким образом, чтобы составляющаямощности (Т -Тс)дН (см. соотношение 3) в любой момент времени быларавна составляющей Н ьТс, т.е.(Т-Т ) дн= Ндтсчто приводит к компенсации в правойчасти равенства (3) составляющейН дТс, вызывающей появление в выходном Ьигнале датчика погрешности отизменений температуры контролируемой среды, т.е. обеспечивается устранение температурных погрешностей.Формула изобретения Известно, что чувствительностьнити (величина изменения коэффициента...

Номер патента: 679881

Опубликовано: 15.08.1979

Авторы: Буяльский, Исматов, Колмыкова, Шульга-Морской

МПК: G01P 13/00

Метки: индикатор, направления, потока, скорости

...элемента 3 и 4, выполненные в виде металлических капсул, во внутренних полостях этих капсул встроены идентичные термисторы 5 и 6, охваченные нагревателями 7 и 8. Для удобства монтажа и эксплуатации вывод прово679881 10 формула изобретения 20 25 30 35 ИИПИ Заказ 4781/раж 1090 Подписи фи 8. дов иэ корпуса индикатора выполнен, через штепсельный разъем 9, закрепленный в верхней части корпуса 1.Индикатор вводится в трубопровод через втулку 10, закрепленную на стенке трубопровода. 11.Измерительная схема индикатора ,направления и скорости потока состоит из двух идентичных термисторов 5 и б, охваченных нагревателями 7, 8 и включенных в смежные плечи моста и двух регулируемых резисторов 12 и 13. Диагональ питания измерительной схемы и...

Номер патента: 679882

Опубликовано: 15.08.1979

Авторы: Копыл, Кучеров, Сальников

МПК: G01P 15/08

Метки: акселерометр, двухкомпонентный, резонансный

...17, 18, с Г-образными захватами, между которыми размещена пружина 13 чувствительного элемента акселерометра, С внешней части пазовкрепятся крышки 20, предохраняющиеплунжеры от выпадания. Между плунжерами и крышками установлены пружины21, жесткость которых подобрана та 25ким образом, чтобы при переходе отодной постоянной угловой скоростивращения О, к другой сю пружиныпод действием центробежных сил плунжеров сжимались, а захваты между30собой зажимали пластинчатую пружину.В рабочем режиме, когда подвижная часть акселерометра вместе спластинчатой пружиной приводится 35во вращение со скоростью ю, приналичии измеряемого ускорения свободный конец пластинчатой пружиныбудет под действием инерционных силсовершать периодические колебания 40с...

Номер патента: 679883

Опубликовано: 15.08.1979

Авторы: Артемьев, Клейменов, Кулакова

МПК: G01P 21/00

Метки: датчик, дифференциальный, струнный, частотный

...9 импульсов связан с выходом суммирующей схемы. Нулевой выход счетного триггера 8 связан со вторым входом статического триггера 4.Устройство работает следующим образом,Выходные сигналы 1, и 12 с дифференциального частотного струнного датчика поступают на блок выделения суммарного 5+12) и разностного (11 - 2) сигналов. Сигнал разности поступает на вход статического триггера 4, и он опрокидывается в положение, при котором на вход первой и второй схем совпадения поступает сигнал разрешения (см. фиг, 2 Т 1). Первым импульсом следующим с генератора опорной частоты Ро (фиг. 2 А) счетный триггер переходит в единичное состояние (фиг, 2 Т 2). Единичный сигнал триггера разрешает проходить импульсам суммарной частоты (фиг.2 В) через...

Номер патента: 681375

Опубликовано: 25.08.1979

Авторы: Завгородний, Павлович, Чучман

МПК: G01P 3/46

Метки: постоянного, тахогенератор

...внешнегоНа чертеже изображен предлагаемый тахогенератор постоянного тока, поперечный разрез. Тахогенератор имеет внешний 1 и внутренний 2 индукторы, между которыми расположен якорь 3 в виде зубча - того или гладкого магнитопроводяшего кольца с намотанной на нем кольцевой обмоткой 4.При вращении якоря 3 в его обмотке 4 наводится ЭДС. При этом внутренняя и наружная стороны обмоток являются активными, Если якорь 3 тахо- генератора установлен эксцентрично или имеет элл/птичность, то в выходном сигнале будут низкочастотные пульсации. Снижение уровня низкочастотных пульсаций достигается путем смещения внутреннего индуктора относительно внешнего на двойное полюсное деление.Снижение ровня высокочастотных пульсаций (зубцовых и...

Номер патента: 681376

Опубликовано: 25.08.1979

Авторы: Богатов, Борщев, Спалек, Харитонов

МПК: G01P 15/08

Метки: акселерометр

...напряжения в тензорезисторе 2, расположенном в теле деформируемой части 3,Механические напряжения преобразуются 2тензорезистором 2 в электрическийсигнал, который регистрируется измерительным прибором 5. При пропусканииэлектрического тока от регулирующеготемпературу элемента б через контактные площадки 7 происходит разогревдеформируемой части 3 балки эа счетвыделения в ней джоулева тепла. Потоквыделенного тепла нагревает тензореэистор, и чувствительный к изменениютемпературы элемент 8, управляющий 30сигнал от которого поступает на регулирующий температуру элемент 6, поддерживает заданную температуру в деформируемой части 3 балки, Контактныеплощадки 9 и 10 служат для коммутации тенэорезистора 2 и элемента 8,Совмещение нагревательного...

Номер патента: 681443

Опубликовано: 25.08.1979

Автор: Павлов

МПК: G01P 13/00

Метки: вала, вращения, сигнализатор, скорости

...полосового фильтра,при этом выход управляемого полосовогофильтра соединен с входом формирователя,На чертеже изображена структурнвясхема предлагаемого устройства,Сигнализатор корости вращения валасодержит датчик 1, формирователь 2,частотное сигнвлизирующее устройство 3,выпрямитель 4, фильтр нижних частот 5и управляемый полосовой фильтр 6,Сигнализвтор работает следующим об6814 43 Составитель А. ТрегубовРедактор Т. Иванова Техред М. Петко Корректор В. Синицка 90/45НИИПИ Госудпо делам3035, Мо Тираж 710 Подписно арствейного комитета СССРизобретений. и открытий сква, Ж 35, Раушская наб., д,Заказ 5 илиал ППП Патент, г. Ужгород, ул. Проектная,и одновременно на вход выпрямителя 4. К выходу выпрямителя подключен фильтр нижних частот 5,...

Номер патента: 684444

Опубликовано: 05.09.1979

Авторы: Кутузов, Сычев

МПК: G01P 3/46

Метки: аварийного, скорости

...рычаге 10и является одновременно противовесом,возвращающим рычаг 10, (а следовательноди корпус 6, в котором рычаг 10 установлен) из горизонтального (рабочего)положения до упора рычага 10 в основание 2.Поворот корпуса 6 в противоположномнаправлении ограничивается упором 11,Соосно с якорем 9 установлен геркон 12,закрепленный на основании 2 и включенный в цепь реле 13 аварийного включения, контакты 14 которого включены вцепь электромагнита 15 аварийного тормоза, а контакты 16 шунтируют балластныйрезистор 17, предназначенный для ограничения тока двигателя до величины, обеспечивающей длительную работу двигателяв режиме противовключения,Кроме того, для надлежащего контроля характера вращения контролируемоговала 18 служат нормально...

Номер патента: 684445

Опубликовано: 05.09.1979

Авторы: Поджаренко, Харитоненко, Хомчук

МПК: G01P 3/46

Метки: вала, вращения, скорости, электродвигателя

...блока деления 5. Два частотных фильтра 9, 10, два детектора 11,12 и операционный усилитель образуютчастотный дискриминатор, причем параметры частотного дискриминатора подобраны таким образом, что при частоте сети 50 1 ц на выходе операционного уси, лителя напряжение равно нулю. Статическая характеристика такого частотного детектора представлена на фиг. 2. Усилительограничитель 8 сдужит дпя усчуанениявлияния нестабильности питаюшего напряжения на работу дискриминатора. Еслиамплитуда напряжения, подаваемого начастотные фильтры 9 и 10, изменяетсяво времени, то статическая характеристика частотного дЫкриминатора будет менять наклон а это приведет к погрешности определения нестабильности частотысети. 55В целом устройство измерения...

Номер патента: 684446

Опубликовано: 05.09.1979

Автор: Романенко

МПК: G01P 3/48

Метки: датчик, емкостный, скорости

...частоты автогенераторного преобразователя, соответствующиеприведенным значениям емкостей датчика,соответственно выразятся в видеХ Ю ЯЬС+ -% 2Н Д Д35Ю ОС+б - + -а их отношение будет равнымС,+3 + -ут,е. практически такие биения не сказываются на результатах измерений.На чертеже приведена блок-схема устройства датчик изображен в разрезанномпо вертикальной оси виде в аксонометрической проекции) .Система модулирующих электродов 1(на чертеже изображен один иэ них), связанная с валом 2 посредствам основания3, сопряжена с эакрепденными на основавии 4 П-образными эдектродами 5, кото-рые совместно с системой модулирующихмектродов 1 образуют трехэдектродныйедектроемкостный датчик, включенный по.средством выводов 6 в систему автоге 3 684446...

Номер патента: 684447

Опубликовано: 05.09.1979

Авторы: Прошин, Сашкин

МПК: G01P 3/54

Метки: вала, вращения, скорости

...через последовательно соединенные счетчик и дешифратор подключен ко второму входу формирователя эталонных интервалов времени.На чертеже приведена схема устройОно содержит датчик 1 скорости, схе- И 2, счетчик 3, формирователь 4 ата6844 3лонных интервалов времени и дешифратор5.Патчик 1 формирует импульсы, периодкоторых обратно пропорционален скоростивращения, При повороте датчик 1 формирует 2 импульсов, Эти импульсы поступают на вход схемы И 2 и на вход формирователя эталонных интервалов времени, При перепаде напряжения иэ "0" в"1" начинает работать формирователь 4, 10импульсы с которого поступают на второй вход схемы И 2,Длительность импульсов с формирователя определяется состоянием счетчика.Перед началом измерения в...

Номер патента: 684448

Опубликовано: 05.09.1979

Авторы: Жилин, Огородников, Осипов

МПК: G01P 5/02

Метки: датчик, двухкомпонентный, оптико-механический, скорости

...конуса, внутри которого расположен указатель перемещения в виде непрозрачного стержня, закрепленного в вершине конуса.На чертеже изображен предлагаемый датчик скорости для непрозрачных сред,Датчик содержит защитный кожух 1, внутри которого расположен чувствительный элемент 2 и светопроводы 3-6, Светопроводы оптически связаны с двуми источниками 7, 8 света и двумя приемниками 9, 10. Чувствительный элемент 2 выполнен в форме тонкостенного кону3 6844са, внутри которого расположен указательперемещения, изготовленный в виде непрозрачного стержня, закрепленного ввершине конуса, Свободный конец элементов находится между светопроводами.Светопроводы 3-6, источники 7, 8 света и приемники 9, 10 света образуютоптическую систему регистрации...

Номер патента: 684449

Опубликовано: 05.09.1979

Авторы: Ермишина, Полчанинов, Смирнов

МПК: G01P 5/06

Метки: анеморумбометр, векторный

...соединен с генератором переменного напряжения непосредственно, а второй и третий - через фаэовращатель, два сумматора, первый из которых подключен к выходам первого и второго перемножителя, два амплитудных и два фазовых детектора, первые из которых соединены с выходом первого сумматора, вторые - с выходом второго сумматора, выходы всех детекторов связаны с регистрирующим устройством, аосям, и регистрирующие устройства, о тличающийся тем,что,снедью повышения точности измерения параметров вектора скорости ветра на подвижных объектах, он снабжен тремя генераторами постоянного напряжения, связанными с приемниками скорости ветра, генератором переменного напряжения с подключенным к его выходу фазовращателем и блоком выделения параметров...

Номер патента: 684450

Опубликовано: 05.09.1979

Авторы: Козубовский, Колотуша, Ларченко

МПК: G01P 5/08

Метки: массовый, расходомер

...емкости между электродами 1, 2 в течение времени описывается следующим выражением 25 450 4 1, 2 (фиг. 2, позиция 1)., Это обусловлено тем, что при просыпке угольной пыли в центральной зоне, диаметр которой равен 0,5 д, продольное электрическое поле отсутствует, так как приращение емкости преобразователя равно нулю.Прн увеличении расстояния между электродами 1, 2 (фиг. 2, позиция 2) электрическое поле проникает на глубину, превышающую диаметр трубопровода 3, и при этом в рабочем объеме преобра зователя создается зона повышенной наПри увеличении ширины электродов до 1,5 С( и сохранении зазора между кими, равного диаметру трубопровода 3 (фиг. 2, позиция 3) в рабочем объеме трубопровода 3 оздается область пониженной напряженности, так как...

Номер патента: 684451

Опубликовано: 05.09.1979

Авторы: Дарменко, Иванов, Игнатьев

МПК: G01P 15/08

Метки: вращения, неравномерности, объектов, скорости

...достигнута тем, что устройство для измерения неравномерностискорости вращения объектов, состоящееиэ установленного на объекте преобразователя угла поворота в количество электрических импульсов, фазометра, электрически связанного с преобразователем, ирегистрирующего прибора, подключенногок выходу фазометра, дополнено частотозависимым фазосдвигающим узлом, вход которого связан с выходом преобразователя, и выход - со вторым измерительнымвходом фаэометра, а второй вход фазомет 20ра, предназначенный для сигналов с опорной фазой, связан с выходом преобразователя непосредственно, Это позволилоиспользовать для фазометра сигналы с25выхода преобразователя в качестве опорных и устранить генератор сигналов образцовой частоты,На чертеже показана...

Номер патента: 685908

Опубликовано: 15.09.1979

Авторы: Галкин, Григорьев, Каган, Корягин, Писарев

МПК: G01C 9/02, G01P 15/08

Метки: наклономер

...при этом реакция газовогослоя уравновешивает внешнюю нагрузку,то есть вес ротора.Одновременно с этим, благодаря наличию винтовых встречно-направленных68590 8 Формула изобретения Источники информации, принятые во 3 ц внимание при экспертизе1. Авторское свидетельство СССРР 517787, кл, О 01 С 9/02, 1970 (прототип) . У У канавок 3 на направляющей 2, газ нагнетается внутрь зазора 9.При симметричном расположении чувствительного элемента 1 относительно середины вала 2 осевые потоки газа, созданные правой и левой частью ро тора 1, равны, причем суммарный осевой поток через зазор 9 в этом случае будет равен нулю, При наклоне прибора от горизонтали или при действии линейного ускорения чувствительный элемент 1 смещается вдоль вала 2, тем...

Номер патента: 685981

Опубликовано: 15.09.1979

Авторы: Любченко, Темский, Штукарев

МПК: G01P 3/30

Метки: скорости, угловой

...4 имеет фланцы разделенаперегородкой, состоящей из а 6 и гибкой кольцевой мембраны 7. ра 4 имеет отверстие 8 в днише, рас женное поее центру, которое закрыто г й мембра6685981 формула изобретения Составитель В. КиТехред О. ЛуговаяТираж 1000арственного комитизобрет нй и откЖ - 35, Раупгскаят, г. Ужгород, ул лев Корректор Е, Лукач Подписное Редактор С. ХейфицЗаказ 5452/45цни та СССРытийаб., д. 4/Проектна И ГосуделамМосква,П г Пате 113035,илиал П Пной 9. По диаметру отверстия 8 камеры 4 установлен полый цилиндр 10 с фланцем 11 и отверстиями 12 на его боковой поверхно.сти. Гибкая мембрана 7 закреплена по наружному ее периметру между фланцами 5 камеры 4, а по внутреннему ее периметру - между диском 6 и фланцем 11 цилиндра 10.Обе полости...

Номер патента: 685982

Опубликовано: 15.09.1979

Автор: Романенко

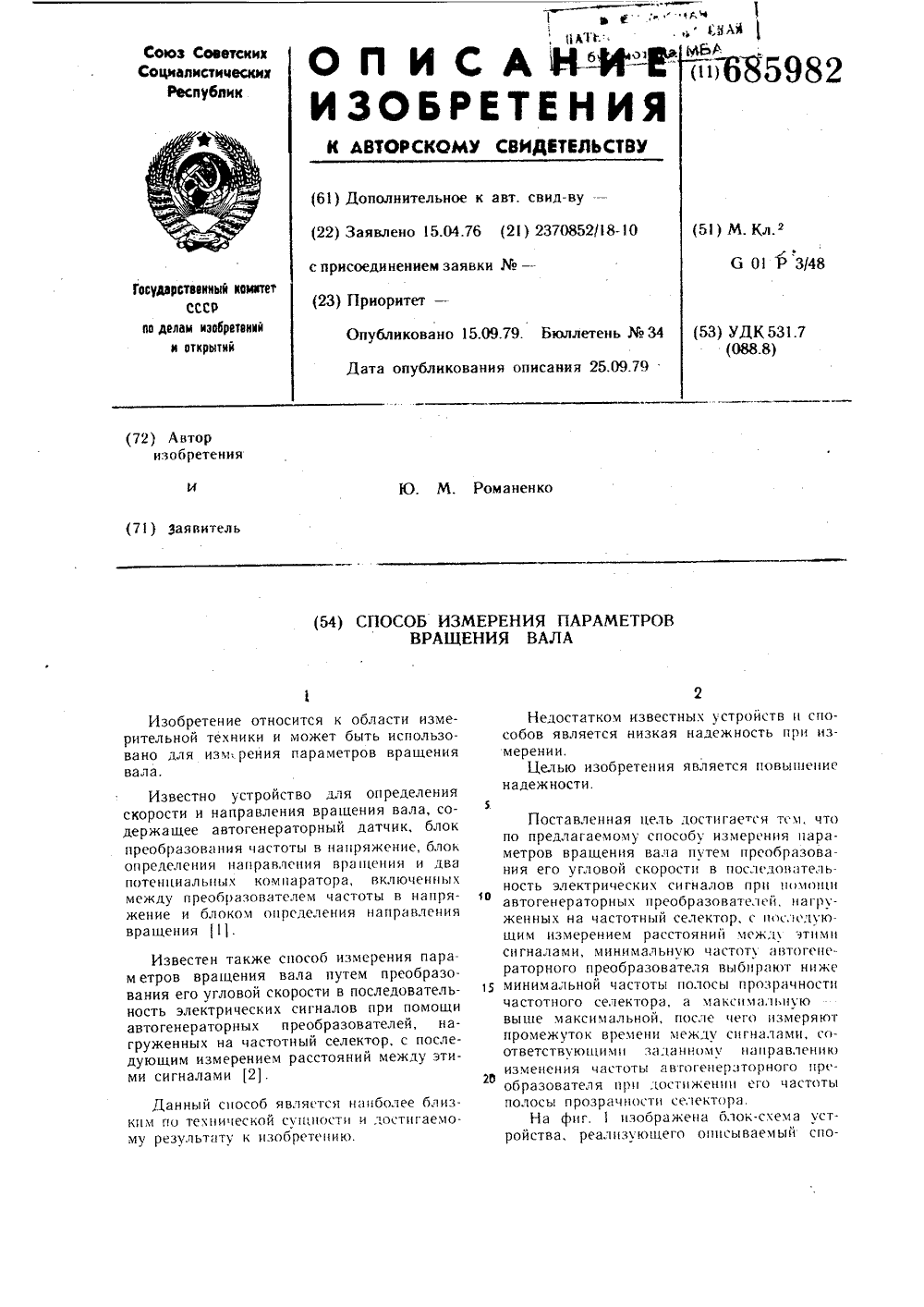

МПК: G01P 3/48

Метки: вала, вращения, параметров

...одновибратор 8 и ключ 9.На диаграмме 2 а изображено распределение временных импульсов при настойке частотного селектора 6 на одну из экстремальных частот автогенераторного преобразователя 5 в случае равномерного углового распределения модулиручших электродов, выполненных одинаковыми и вращающихся с постоянной скоростью,На диаграмме 26 изображено распределение временных импульсов для того же случая, что и в диаграмме 2 а, но при расстройке экстремальной частоты автогенераторного преобразователя, приводящей к появлению дополнительных импульсов и иному их распределению во времени, или их полному пропаданию, что в любом случае приводит к недопустимо большим погрешностям в измерениях,На диаграмме 2 в изображено распреде. ление...

Номер патента: 685983

Опубликовано: 15.09.1979

Автор: Чистяков

МПК: G01P 3/48

Метки: вращения, постоянного, частоты, электродвигателя

...Ужгород, ул. Проектная, 4 органу сравнения 4 напряжений. Первичная обмотка трансформатора 5 через разделительный конденсатор 6 подключена к электродвигателю а его вторичная обмотка подключена к входу органа сравнения 4.На входы 7 и 8 устройства подается импульсное напряжение, приводящее во вращение электродвигатель.Устройство работает следующим образом, Напряжение электродвигателя 1, представляющее собой сумму трех напряжений: напряжения, пропорционального частоте 1 О вращения, падения напряжения на его индуктивном сопротивлении и падения напряжения на его активном сопротивлении, подается вход органа сравнения 4. На входе органа сравнения 4 из напряжения электродвигателя 1 вычитаются выходное напряжение интегрирующего звена 3,...

Номер патента: 685984

Опубликовано: 15.09.1979

Авторы: Василевский, Голубев, Туренко

МПК: G01P 5/08

Метки: датчик, потока, скорости, среды, электропроводной

...в магнитопроводе и держатель с электродами. Датчик, соединенный с электронным усилителем, установлен на носителе и движется в исследуемой среде с переменной скоростью, что приводит к ухудшению его пороговой чувствительности из-за появления сигнала помехи, вызванного неравномерным движением носителя.Цель изобретения состоит в повышении пороговой чувствительности датчика при работе в реальных условиях. а чертеже изображена блмого датчика.Составитель А. трегубов Редактор С, Хейфиц техред О. Луговая Мрре ор Е. Лукав Заказ 5452(45 тярагк 1090 Подйисное ЦИИИПИ Государственного когиитета СССР яо делам изобретений и открытий 113035, Москва, Ж - 35, Рауиская иаб д. 45 Филиал ППП кПатеити, г. Ужгород, ул. Проектная, 43Датцик скорости потока...

Номер патента: 685985

Опубликовано: 15.09.1979

Авторы: Куперман, Подвигин

МПК: G01P 13/00

Метки: движения, направления, стимула

...свойств рецептивных полей нейронов сенсорных систем возникает задача определения знака перемещения в момент пересечения стимулом границы области реакции нейрона при входе в эту область, а не в момент изменения направления перемещения, как в известных устройствах. ения является определевижения луча в момент яемых границ рабочей685985 тг Составитель А. Трегубов Редактор С. Хейфиц Техред О. Луговая Корректор Е. Лукач Заказ 5452(45 Тираж 1000 Подписное ЦН И И ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул, Проектная, 4Положени аньц рабочей области опг,- деляется разеами рецептивного поля следуемого неи;:она, фотоэлемент 1 могут располагаться...

Номер патента: 685986

Опубликовано: 15.09.1979

Авторы: Архипов, Брунс

МПК: G01P 15/08

Метки: измеритель, ускорения

...выводной разъем, установленный на корпусе, и конденсатор, одна из обкладок которого электрически соединена с выводным контактом первого разъема, а другая - с выводным контактом второго разъема.На чертеже представлена кинематическая схема измерителя, включающая корпус 1 с резьбовым отверстием для крепления на объекте, два электрических разъема 2 и 3, установленные на боковой поверхности корпуса, и крышку 4. На корпусе установлены пьезоэлементы 5 и 6 и электрические конденсаторы 7 и 8. Пружина 9 прижимает инерционную массу 10, пьезоэлементы 5 и 6 и электрические конденсаторы к корпусу. Между пьезоэлементом 6 и электрическим конденсатором 7 установлена изоляционная прокладка 11. Контактные шайбы 12 - 16и4ф6959864служат для электрического...

Номер патента: 685987

Опубликовано: 15.09.1979

Авторы: Овчаренко, Рохман

МПК: G01P 15/08

Метки: вала, измеритель, ускорения, цифровой

...две атор, причем иного счетчика сомента с входами прямые выходы динены с входамивходами дешифединены с управ- групп вентилей, с отсчетным уст685987 Формула изобретения 25 Составите Техред О.Тираж 109 дарственно изобретени Ж - 35, Р нтк, г. Уж та 7 с вентилями 8, а прямые выходы с вентилями 9 и дешифратором 10, выходы которого нодключены к вентилям 8, 9. Выходы вентилей 8, 9 соединены с отсчетным устройством 11,Работа устройства заключается в следующем. Импульсы генератора 5 поочередно открывают схемы И 3, 4, Допустим, что первой открылась схема И 3, и импульсы датчика 1, частота которых пропорциональна скорости вращения вала 2, поступают на вход сложения реверсивного счетчика 6. В последнем формируется кодЩ = Т.тргде Т...

Номер патента: 685988

Опубликовано: 15.09.1979

Авторы: Джения, Лиокумович

МПК: G01P 21/02

Метки: проверки, регулировки, токсометров

...10, насаженной на вал 6.Кожух 9 выполнен с боковыми вырезами а, через которые пропущены валики 11, связанные с гибкими валами 2 в 14. К валу 1 присоединен отвод 15 с гибким валом 16. Червяк 3 кинематически связан с шестерней 17, которая насажена на ведомый вал 6.К валам 13 и 4 подсоединены испытываемые таксометры 18 и 19, к валу 12 - эталонный таксометр 20, а к валу 16 - спидометр 21.Устройство снабжено источником 22 сжатого воздуха с клапаном 23 и соплом 24.Устройство работает следующим образом.Подачей сжатого воздуха на воздушную турбину 2 обеспечивают вращение ведущего вала, причем вращаются червяк 3, шестерня 10 и ведомый вал 6 с шестернями 5. Ведомый вал 6 приводит во вращение шестерни 5, а последние - валы 7, валики 11,...

Номер патента: 687390

Опубликовано: 25.09.1979

Авторы: Бебко, Еремин, Лаппа

МПК: G01P 5/12

Метки: газа, жидкости, потока, скорости

...напрствительнымсхему преобрачастота.На чертеустройства. ройства являетсярений из-за надительной обратаюшей усилитель, коепичиной статическойкоро сти.- повышение687390 4ройства является выход преобразователя 2 сопротивление -частота. 3Устройство для измерения скорости потоюв жидкости или газа содержит чувствительный элемент 1, включенный в схему преобразователя 2 сопротивле ние - частота, представляющего собой генератор, частота которого изменяется в соответствии с изменением сопротивления чувствительного элемента 1. Выход преобразователя 2 сопротивление- частота соединен с входом частотного детектора 3, выход которого связан с входом усилителя 4 постоянного тока. Выход усилителя постоянного тока соединен с входом преобразоватедя,5...

Номер патента: 688881

Опубликовано: 30.09.1979

Автор: Володин

МПК: G01P 3/60

Метки: вала, оборотов, отсчета, числа

...паза находится вращающийся ролик, связанный через шток с валом исполнительного механизма. Для ограничения числа оборотов в 25 отверстия паза устанавливается штырь 12.Недостатками такого устройства являются наличие в нем двух вращающихся валов и трудность перенастройки во время его работы.30 роиство; - вифиг. 1.Устройство содержит электродвигатель 1, подшипник 2, ручку 3, внутри которой установлен самовращающийся штырь 4. Штырь посылается в отверстие диска 5. На валу 6 жестко установлен шток 7, имеющий продольный паз 8, вдоль которого перемещается подпружиненный ролик 9. Пружина 10 закреплена меяду осью вращения ролика и корпусом штока. На торцовой поверхности диска выполнен паз 11 по спирали Архимеда, внутри которого перемещается...

Номер патента: 690299

Опубликовано: 05.10.1979

Автор: Рыбин

МПК: G01F 1/66, G01P 5/24

Метки: газа, жидкости, расхода, скорости

...И 15 - выход устройства,Устройство работает следующим образом.При подаче импульса запуска на передатчик 4, ультразвуковой сигнал с электроакустического преобразователя 2 распространяется н направлении электроакустического преобразователя 3 со скоростью равной сумме скорости звука С и скорости потока М Принятый электроакустическим преобразователем 3 сигнал усиливается и формируется приемником 7, с которого он поступает на 5 -вход триггера временного интервала 12, состояние которого не меняется, так как на его входе С нет разрешения с управляющего триггера 8Импульс с приемника 7 поступает также через элементы И 9, ИЛИ 11 на входы передатчиков 4 и 5 для одновременного их запуска и на. счетный вход управляющего триггера 8. Концом...

Номер патента: 690341

Опубликовано: 05.10.1979

Авторы: Абелиов, Бельский, Власенко, Корниенко, Набиев, Новиков, Приходько, Хусид, Шувалов

МПК: G01L 3/24, G01P 15/02

Метки: валу, мощности, ускорения

...1 поступают в программный переключатель 2,открывая на заданном угловом интервалепрэход импуольсэв от генератора 3 ксчетчикам 4-7,В течение первого интервала Т 1 импульсы от генератора 3 заполняют счетчики 4,6 и 7. В течение второго интер. вала Т 2 импульсы поступают на входысчетчиков 5,6 и реверсивный вход счетчика 7,25Таким образом, за период Т 1+Т 2 насчетчике первэго периода ускорения (4)фиксируется величина, численно равнаяТ 1, на счетчике 5 - второго периода усзокорения - величина, численно равнаяТ 2а йа счетчиках 6 и 7 суммы и разностипериодов-величины, численно равные соответственно Т 1+Т 2 и Т 1-Т 2.Параллельно счетчику 4 включен се 35лектор начальной скорости вращения 11.В процессе разгона двигателя число импульсов,...

Номер патента: 690387

Опубликовано: 05.10.1979

Авторы: Андрущук, Титков

МПК: G01P 3/48

Метки: колебаний, скорости

...2, пропорционалрость между Ф и й, сохраняется при всех значениях опорной частоты 10 задавшего генератора 1, По окончании работы суммирующего счетчика 9 управляющий блок 8 15 вырабатывает три последовательных импульса, По первому импульсу осуществляешься считьвание показаний вычитающего счетчика 10 и за.вись последнего в элемент памяти 11, По вто.рому импульсу осуществляется перезапись числа220 й, из суммирующего счетчика 9 в вычнтаюший счетчик 10. Третий импульс сбрасывает показание суммирующего счетчика 9. Очередной импульс с триггерного фазометра 3 вновь открывает ключи 4 и 5 для прохождения импульсов на входы25 суммирующего и вычитающего счетчиков. При )том в суммирующем счетчике 9 запишется чисчо й, а в вычитающем счетчике 10...
