Номер патента: 393732

Опубликовано: 01.01.1973

Авторы: Изобретепи, Плетнев, Подгайскпй, Проектно

МПК: G01P 3/26, G05D 13/30

Метки: 7вторы

...две сообщающиеся полуок- .жност 1 р;зцого ради;са фиг. 2), прлем цс". гры Окрыжностей смещены относительно центра золотника 6.Крышка со штуцером 1 для подвода пи тания, штуцером 4 для выхода в атмосферуи штуцером 5 для выходя в пцевмосеть образует с контактирующей поверхностью корпуса 1 золотниковую камеру 10, которая через зазор между контактирующими поверх ностями пружины 11 и уплотняющего кольца 12 соединена с источником пигания. Кромс того, выход в пневмосеть соединен с двумя диаметрально противоположными отерсти 1 мц 11 и 14 в крыцкс ,(1 пг. 3), вь ходящими ца контактирующую поверхностькорпуса.С подачей питания через канал штуцера4 золотнк 6 отжимается, в результате чего зежду контактирующиеи поверхностями 00 25 разуется зазор,...

Номер патента: 394714

Опубликовано: 01.01.1973

Авторы: Мацюл, Рагульскис, Улозас, Ширвинскас

МПК: G01P 3/36

Метки: вала, датчик, скорости, угловой

...датчика, Это достигается тем, что в датчик введены призма ц полярцзаццоцныс фильтры, а на вал насажен растровый диск с отражателями, причем призма ц один цз полярцзациоццых фильтров размещены между коцденсором ц растровым диском с прорезями, а другой цоляризаццоцный фильтр расположен О между призмой и светочувствительным элементом.На чертеже показана принципиальная схема описываемого датчика.Датчик содержит осветитель 1, оптическуюсистему (кондецсор) 2, поляризационный фильтр Л, призму 4, растровый диск 5 с прорезямц ц растровый диск б с отражателем. Все этц элементы датчика установлены вдоль осц вращения вала 7, Поляризаццонцый фильтр 8 зО и светочувствцтельцый фотоэлемент 9 установ.ие приз)1 ы, 01 спь прост) Оптическо 1...

Номер патента: 394715

Опубликовано: 01.01.1973

Авторы: Альтгаузен, Антоновска, Бондарь, Точилкин

МПК: G01P 3/68

Метки: возвратно-поступательного, измеритель, скорости

...фиг. 2).Освещение фотопрпсчцика 1 Обси чидсгсл оптической сцстемой, ключаопй с(босветитель 18 и линзы 19, 2 О.Работает устройство следующим образо,:.В исходном положении цифровой измеритель д ГОТОВ к работе, схсх 12 И 12 Открыт 2,а схемы 8, 4 закрыты триггерах 3 1 О, 1, Припрохождении иторки мимо фотоприемццкд 1 цдс 0 В ы ходе 13 О 3 ц и к я ю 1 п е 7 си яды и 2 и р 51 ж ц )кКОТО)ЫЕ ПОДсЕОТС 5 Цд ВХОД 07.И 70 с)ТСГ 5Зя 1,ЯЖДЫЙ ЦИКЛ ДВИЖЕЦЦ 5 ИТОРКИ 11 Я Б 1 ХОЛ с) Хформирователя 2 Возпцкяст по четы 7 с и;ичльса, причем только импульсы В и ( хдрдктсризуют время црохо:кдсцил границ коцтрольцогрясстояция 5,(лл нормальной ря(юты прибора цеобходцО, тоь схем сэ 4 зячс 7 жц 1)яли.с ц С и ирои)скали и.п)льсг В ц Л (с)1. фцГ. 3, с ) .ПС 7 д цд...

Номер патента: 394831

Опубликовано: 01.01.1973

Автор: Пухликов

МПК: G01P 3/481, H03M 1/64

Метки: преобразования, угловой

...вала ср его ротора относительно статора в фазовый сдвиг а,1, синусоидальпого напряжения с частотой фРаВНОй ЧаСтОтЕ УД( -- ум), СНИМаЕМОГО с ротора фазовращателя, относительно опорно- ГО СИНУСОРУДаЛЫ 1 ОГО НаПРЯжЕНИЯ С ЧаСтОтОй ув подаваемого ца питание его статора, согласно зависимости(5) где К 5, - коэффициент преобразования углаповорота вала рв фазовый сдв 11 гаф,Следовательно, мвпогополюсцый фазовращатель 4 производит преобразование скорости вращения ср его ротора отпосРтслшо статора в скорость изменения фазового сдвига аф согласно зависимостиф -- Кф.(6)Сдвинутое по фазс ца угол а,1, синусоцдаль. цое напр 51)укец 1 е с Выход 1 фазОВращзтеля ПО ступает ца умцожцтель 5, который производит преобразование частоты /,1,в, увсличР 1 вая...

Номер патента: 395779

Опубликовано: 01.01.1973

Автор: Золотухин

МПК: G01P 13/00, G01P 3/484, G01P 3/487 ...

Метки: filjnnotjha, всесоюзна, пател110-тхничш

...так, что 30 второи по ходу магнита герион замыкается тогда, когда первый еще замкнут, ключи 3, 4, реле 5 с контактами б, 7, 8, реле 9 с контактами 10, 11, 12, диоды 13 - 20 и спусковую схему, выполненную на реле 21 с контактами 22, 23, реле 24 с контактами 25, 2 б и диодах 27, 28.Устройство работает следующим образом, В исходном состоянии все элементы обесточены, герконы разомкнуты, сигнала на выходе нст,При вращении обьекта, например по часовой стрелке, последовательно, замыкаются магнитом сначала геркон 1, а затем 2. При замыкании геркона 1 через открытый смещением ключ 3 и диод 15 включается реле 5, замыкающее свои контакты б, 7 и 8, и через диод 13 запирается ключ 4. После замьгкания второго геркона 2 через диод 14 ключ 3...

Номер патента: 395780

Опубликовано: 01.01.1973

МПК: G01P 3/64

Метки: движению, железнодорожного, подвижного, сопротивления, состава, удельного

...ходовые свойства вагонов вследствие действия ряда случайных факторов при вращении и взаимодействии колес подвижного состава и пути.Предлагаемый способ отличается тем, что, с целью повышения точности определения ходовых свойств вагонов, измеряют время прохождения эталонных отрезков пути другими колесными парами того же вагона, определяют по всей совокупности времен хода, измеренных на этих отрезках, величины сопротивления движению вагона, число которых равно числу сочетаний из удвоенного количества осей вагона по два, и усредняют полученные значения.5 На чертеже приведена принципиальная схема измерения ю по предлагаемому опособу (напрлмер, только от первых колесных пар передней и задчей тележки - первая и третья оси - четырехосного...

Номер патента: 395781

Опубликовано: 01.01.1973

Авторы: Вайсберг, Дворниченко, Песков

МПК: G01P 11/00, G01P 7/00

...диодом 13 и инвертором 7. К точке их соединения подключены входы блокинг-генераторов 10 и 11 и выход нуль-индикатора 6, вход которого через демодулятор 5 подсоединен к выходу усилителя 1. Выходы блокинг-генераторов 9, 10 и 11, генератора 22 и формирователя импульсов 4 через диоды 14 - 21 подсоединены к соответствующим входам модулятора 23.В исходном состоянии, когда отсутствуег управляющее напряжсние (0 упраи.п), ротар двигателя 2 неподвижен, инвертор 8 закрыт и на вход блокинг-генератора 9 поступает потенциал, обеспечивающий его включение,Блокинг-генератор 9 генерирует высоко 5 10 15 20 25 30 35 40 45 50 55 60 65 частотные импульсы напряжения, которые выпрямляются (см. рис. 3) и подаются на входы модулятора 23 через диоды 15, 16, 19 и...

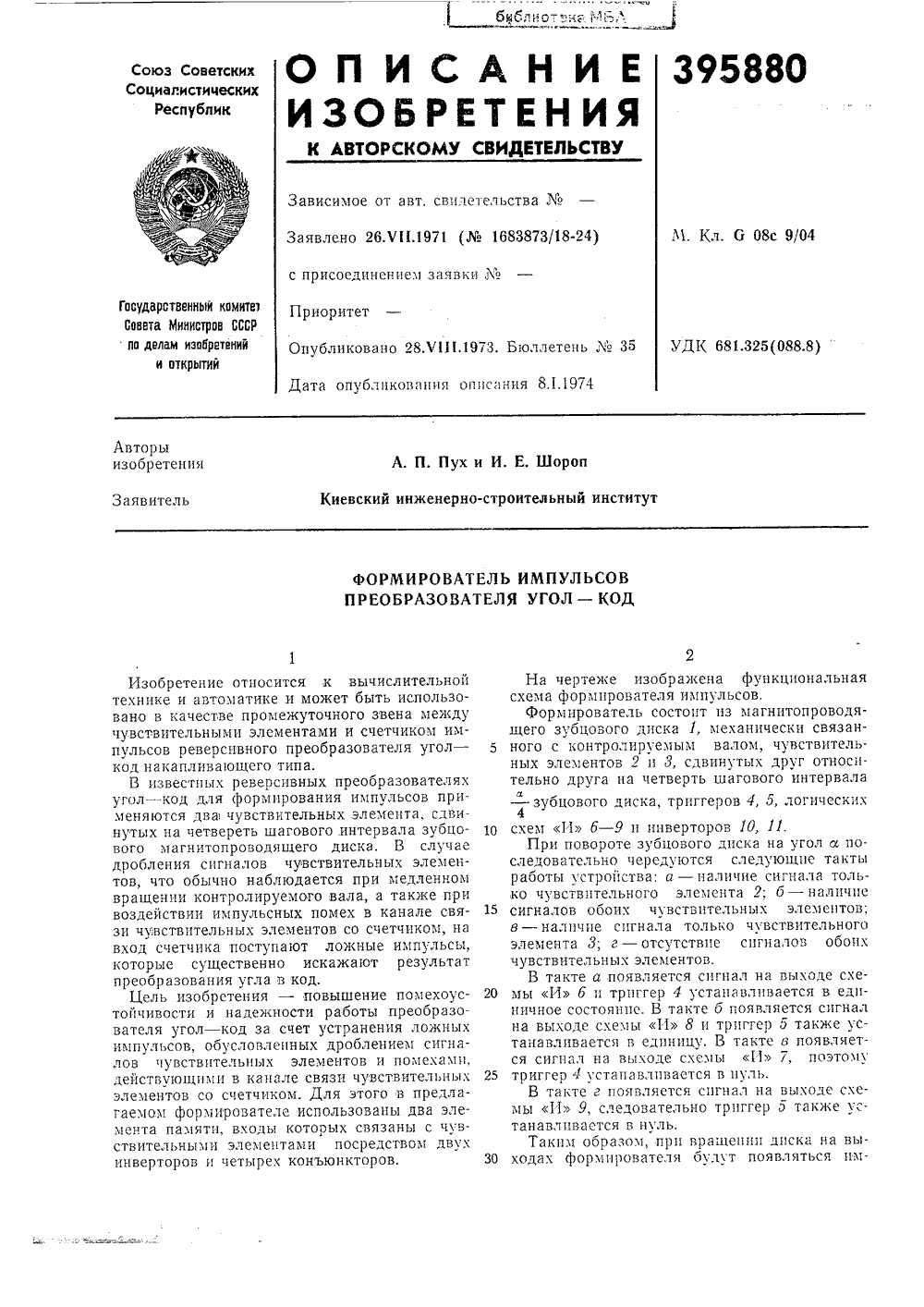

Номер патента: 395880

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01P 13/00, H03M 1/30

Метки: импульсов, код, преобразователя, угол, формирователь

...зубцового диска 1, механически связан ного с контролируемым валом, чувствительных элементов 2 и 8, сдвинутых друг относительно друга на четверть шагового интервала - зубцового диска, триггеров 4, 5, логических 10 схем И б - 9 и ппверторов 10, 11.При повороте зубцового диска на угол а последовательно чередуются следующие такты работы устройства; а - наличие сигнала только чувствительного элемента 2; 6 в наличие 15 сигналов обоих чувствительных элементов;в - наличие сигнала только чувствительного элемента 3; г - отсутствие сигналов обоих чувствительных элементов.В такте а появляется сигнал на выходе схе мы И б и триггер 4 устанавливается в единичное состояние. В такте б появляется сигнал на выходе схемы И 8 и триггер б также...

Номер патента: 396626

Опубликовано: 01.01.1973

Авторы: Болонов, Зори, Изобретени, Коренев, Логвиненко, Надтока

МПК: G01P 5/08

Метки: 508удк, 768(088, 8)авторы, авторскому, кл, свидетельствум

...8, выполненного в форме клина, .в средней части которого размещены измерительные электроды 4, 5, установленные по линии, перпендикулярной к главной оси О - О датчика, и электроды б, 7, установленные по главной оси, при этом они расположены на равном расстоянии относительно общего заземленного электрода 8 и хвостовика 9 с компенсирующими витками 10 и 11. Датчик залит эпоксидным компаундом и имеет отбтекаемую форму. Измерительные электроды выдвинуты за пограничный слой,Датчик ориентируется в исследуемом потоке5 так, что его главная ось О - О совпадает снаправлением набегающего потока.Для измерения осредненной скорости потока обмотка 2 запцтывается спнусоидальнымтоком, при этом в зоне расположения цзмерц 10 тельных электродов...

Номер патента: 396627

Опубликовано: 01.01.1973

Авторы: Вильнюсский, Вители

МПК: G01P 15/105

Метки: угловых, ускорений

...магнитов, размещенных соответственно на валу и на инерционной массе, в поле которых неподвижно закреплены потокочувствительные датчики, подключенные к фазочувствительному прибору.На чертеже показана схема предложенного устройства.Устройство содержит вал 1, жестко соединенный с цилиндрическим постоянным магнитом 2, упругие элементы Л, инерционную массу, состоящую из маховика 4 и цилиндрического постоянного магнита 5, два потокочувствительных датчика б и 7, расположенных на невращающемся держателе 8, резисторы 9 и фазочувствительный прибор 10, Датчики находятся в полях постоянных магнитов.При.вращении вала 1 с постоянной скоростью постоянные магниты 2 и 5 вращаются вокруг датчиков б и 7, вследствие чего их сопротивление меняется...

Номер патента: 396712

Опубликовано: 01.01.1973

Автор: Вители

МПК: G01P 3/22, G11B 15/52

Метки: времени, носителя, разгона

...измерений. При этом полученные разности сравнивают с величиной, соответствующей неравномерности движения носителя в установившемся движении. змеряют длительность и пего определяют новое значеторое сравнивают с эталонто повторяют до тех пор, постоты за один такт цзмсре. периодам воспроизводимого ется меньпшм допустимоговырабатывастся сигнал, осзмерцтель 2. Время очередренця выбирают в соответ. ем носителя прц запуске прома, прц этом чем выше ускотем меньше количество пеема для осщес едмет цзооретенця 20 1. Способ измерения времени р сителя информации,прц запуске его протягцванця, основанный на частоты воспроизводимого с носит нического сигнала, от;гичаюгцггггся25 целью повышения точности изме ществляют измерение времени, со щее...

Номер патента: 397848

Опубликовано: 01.01.1973

Авторы: Купершл, Шкербин

МПК: G01P 3/52

Метки: вптб

...3 в коц уреиндуцируется электподвпжущая сила с:=М.11,где В - ицдукц я магнитного поля;1, - длина коцтура проводника;Г - измеряема: скорость.Поскольку контур деформируется вместе состержнем под действием приложенной кстержню нагрузки, истинная длина контура- .0(1е)где Ь - длинасостоянии;е=относителы 1 ая деформация. Таким образом,Если обозначить сопротивление контура чсрез Я, входное сопротивление измерительнойе цепи через Я то ток в цепи 1 =+ в.Измеряемое падение напряжения на сопротивлении нагрузкие е В 11 Лв(1 - , )1 + хвх1+ 1+вх вхДля достижения независимости результатов измерения от деформации контур выполнягот из тензочувствительного материала. В этом случае его сопротивление под нагрузкой- х в(1 + ( в)где Яо - сопротивление...

Номер патента: 398872

Опубликовано: 01.01.1973

МПК: G01P 3/42

Метки: металлорежущих, резания, скорости, станках

...переменной величине, являющейся вторым сомножителем. Напряжение на выходе сельсина при этом будет про.порционально произведению упомянутых переменных величин,Схема устройства показана на чертеже.5 Ротор ссльсина 1 кинсматичсски связан споперечными салазками токарного станка.Напряжение возбуждения сельсина снимается с тахогенератора 2, кинематически связанного со шпинделем станка.10 На выходе ссльсина включен стрслочныйиндикатор 3, шкала которого проградуирова"на в единицах скорости реза;шя. Вместо стрслочного индикатора па выходе сельсина может быть подключено какое-либо сравниваю 15 щее устройство (нуль-орган), сигнал на входекоторого сравнивается с сигналом задания.Емкость 4 включена для компенсации реактивной составляющей...

Номер патента: 398873

Опубликовано: 01.01.1973

Авторы: Ибрагимов, Синельников

МПК: G01P 21/00

Метки: воспроизведения, ускорений

...на стойки 11.Устройство работает следующим образом.Поворотный кронштейн 4 поворачивается на цапфах 10 относительно стоек 11 на требуемый угол а. Ротор 1 при помощи привода 3 вращается с угловой скоростью й, а вращающийся стол 5 при помощи привода б - с угловой скоростью в,Так как ось поворота кронштейна 4 проходит через центр инерции сейсмической массы акселерометра и перпендикулярна плоскости, проходящей через ось вращения ротора 1 и упомянутый центр инерции, то при повороте кронштейна 4 па угол а между векторами угловых скоростей ротора 1 и стола 5 образуется такой же угол. При этом расстояние от центра стола 5, на котором укреплен акселерометр, до оси вращения ротора 1 не меня. ется и равно 1 ора о, заданного во вращтью Й системе...

Номер патента: 399754

Опубликовано: 01.01.1973

Авторы: Козлов, Мерзл

МПК: G01M 7/08, G01P 21/00

Метки: воздействие, знакопеременных, испытания, прямоугольной, стенд, ускорений

...на платформах 1, 2, 3, устройства для передачи стола 11 с платформы на платформу, выполненные в виде электромагнитов 16, 17, 18, расположенных радиально по периферии соответствующей платформы 1, 2, 3 и взаимодействующих со стержнем 19 из магнитно-мягкого материала, имеющим утолщенную среднюю часть, помещенную в отверстие стола 11, ограниченное эластичными упорами 20, 21, средства управления передачей стола 11, содержащие задатчик 22 программы, управляющий переключателем 23 с числом положений, равным числу платформ 1, 2, 3, датчики 24, 25 положения платформ, логический блок 26, служащий для выдачи команд на передачу стола 11 на платформу и выбора при необходимости кратчайшего пути передачи, релейцый блок 27, устройства для съема...

Номер патента: 399784

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01D 1/02, G01P 5/08

Метки: ветра, датчик, максимальной, скорости, средней

...чертеже приведена структурно-функциональная схема датчика.Датчик средней и максимальной скорости ветра содержит преобразователь 1 скорости ветра в напряжение и блок первичной обработки, содержащий ЯС-фильтр 2 с большой инерцией, сглаживающий фильтр 3, диодноемкостное запоминающее звено 4, переключатель 5, например управляемый устройством синхронизации станции 6, развязывающий повторитель 7 и эталон 8.В качестве преобразователя 1 можно, в частности, использовать вращающийся ветроприемник скорости с имп льсатором и устройством преобразования частоты в напряжение.Напряжение от преобразователя 1, пропорциональное мгновенной скорости ветра, поступает одновременно на фильтры 2 и 3. Перно. дичеокая коммутация (например ежеминутно)...

Номер патента: 399785

Опубликовано: 01.01.1973

Автор: Василевский

МПК: G01P 13/00

Метки: вращения, направления, электродвигателя

...спцфазную настройку сель- синов от цротивофазцой. Для наблюдения за направленцем вращения ротора элсктродвига геля - фазового детектора 6, определяющимнаправленце вращения проверяемого электродвигателя 2, ца его вертикальной осц установлен плоский диск 9 с концентрично изображенной стрелкой, направленной в сторону 30 вращения диска цо часовой стрелке, 399785Сельсин-приемник подключается на клеммы статора проверяемого электродвигателя 2 с помощью специальных контактных наконечников 10, допускающих подключение и отключение устройства под напряжением до и после проверки направления вращения контролируемого объекта,Работа указателя направления вращения сводится к следующему.Напряжение, наводимое вращающимся магнитным полем рассеяния...

Номер патента: 400847

Опубликовано: 01.01.1973

МПК: G01P 3/42

Метки: 400847

...55 к постоянцо 51 О цацряКЕН 55 я 5 ПОдСОЕд 55 цйцЫ 5 К ПЕьпу рЕз 55 стср, Такие устройства це обеспечивают достаточной тсчцсст 5 изк 5 ерен 55 я при малых скоэостях дв 6 жения лецты.Цель 55 зсбретения - увелцченце точностиС 5,ЗМЕРЕН 55 Я.Для этого в предложенное устройство введен гальваномагниторекомбинацион 55 ы 5 датзк, размещенный в доподцительнох зазоремагнитсцой головки,ц ссед 5 иненв 5 ы 5 с рез 55 стороы и с блоком репистрацсст скорости движе 5 оия мапнитной лепты.На чертеке псказано предложенное устрой 5 ство, один из возможных вариантов. прокладко 5 5. Сердечники и прокладка выполнены цз магнц 1 то-:мягкого материала.В дополнцтельнок зазоре 6 магнцтно 5 голсвки размещен гальваноатагниторекомбивационный датчцк /, подсоединенный...

Номер патента: 400848

Опубликовано: 01.01.1973

МПК: G01P 11/02, G08G 1/052

Метки: 400848

...блошка. На экране укреплены торцы волоконных световсдов 4. Друпие кснцы световодов соединены с блоком 5,измерения временных интервалов, выдающим результат на цифровой индкатср 6. Телевзионная камора установлена наклонно, что обеспечивает получение на экране 3 вндеоконтрольного блока О порОпоктпэното изображения дороги с дьижущчамися по ней автсмаинами. Устроство работает еледующим образом, Телевизионная камера 1 непрерывно лере дает изображение обстановки еа дороге видеооаонтрольнсму блоку, Тсрцы волоконных световодов 4, рсположоппые по гп 1 нпнп движения одного пз рядов транспорта, передают световой потск от соогветсгвующпх элементов 20 изображеа 5 ил блоку 5 измерения временныхвнторвалов. Пр движении авгохашиаы по дорОге изображен 1...

Номер патента: 401922

Опубликовано: 01.01.1973

МПК: G01P 3/42

Метки: 401922

...11 и 12 (13 и 14; 15 и 16) контура включены между искусственным пулем 7 (18, 19) и двумя другими фазами 3 и 4 (2 и 4; 2 и 3)Такое включение и гальваническая развив ка между искусственными нулями позволяю. получить между фазой и соответствующим еиискусственным нулем синусоидальное напряжение, очищенное от паразитных пульсаций. Поскольку амплитудно-частотная характеристика корректирующего контура, полученная на его конденсаторе, имеет падающий характер, то в сочетании с линейно возрастающей амплитудно-частотной характеристикой датчика-тахометра получается равномерная амплитудно-частотная характеристика в пределах от 0,1 ф, до 1207 о номинальных оборотов. Синусоидальное напряжение постоянной амплитуды с конденсатора 8 (9, 10)...

Номер патента: 401923

Опубликовано: 01.01.1973

МПК: G01P 3/481

Метки: 401923

...цепь инвертора 2 включены первичные обмотки 6 трансформатора 5, транзисторы 7, резисторы 8 и первичные обмотки 9 и 10 дополнительного трансформатора 11.5 Обмотки 9 и 10 трансформатора 11 включенытаким образом, что при прохождении тока по первичным цепям инвертора 2 сердечник трансформатора 11 перемагничивается с частотой перемагничивания сердечника транс форматора 5, т. е. с частотой датчика 1. Напряжение вторичной обмотки 4 трансформатора 5 инвертора 2 через балластный резистор 12 и выпрямитель 13 подается на нагрузку 14. Среднее значение этого напряжения 15 пропорционально частоте. Балластный резистор 8 совместно с трансформатором 11 обеспечивает заданный режим работы инвертора 2, подключенного к источнику питания 3.В ряде...

Номер патента: 402049

Опубликовано: 01.01.1973

МПК: G01P 13/00, H03M 1/24

Метки: 402049

...5 и 6, соединенные с контактами; триггер ца тиристорах 7 и 8 с дополнительными ключами управления 9 и 10, подключенными к выкод,:м тиристоров 3 и 4. Аноды тиристоров ц базы транзисторных кл 1 очс 11 подкл 1 очены 1 ерез диоды 11 - 16 к контактам 1 и 2. В искодном положении сксма обесточена,так как контакты 1 и 2 разомкнуты. Прц вращении ротора под действием поля магнита 15 замыкается контакт 1, и плюс источника питания через открытый ключ 5 соединяется с управляющим электродом тиристора 3, в результате чего тиристор открывается. Ключи 69 при этом закрыты. При дальнейшем враении ротора замыкается контакт 2, а контакт 1 остается некоторое время замкнутым; при этом запираются ключи 5 и 10. После размыкания контакта 1 открываются ключи...

Номер патента: 402801

Опубликовано: 01.01.1973

МПК: G01P 3/481

Метки: 402801

...фазы С См. э.юру цапряжеций в точке гг д фигуре 2. 11 р этом тск протекает через л:олы 2, : и 15, 9 и 1 г. С.словдтсльцо, цровал цяцр 5 же.,:; л;) цу, в точке 0 процсковит в момецты, )ятцыс 2 л г+л. когда лцолы 2 ц 1 е право;ят, т. е. . .): междуфязное н и р 55 кецие г 1;л -=1, межл) фазное цяпряжецие У.г г) МЕСт ОГр:цдГСЛЬНОС Зца ЕППС, а цацря)КСЦС г -- цогОЖЦтЕ,ьОС ЗЦДСЦЕ.1 цг),;)Тц О,Вкол Е скеь 11 ВьсоПЙ ) р,:Вень .дцр)1)кенц 5 поступает ло тек повар, НО.я потецццял В БыНе потенция;1 фаз С, потецццал фазы С выНе гготеццца,та фазы В, пот цццдг 1)дзы В выше цотечццала фазы 4 и потенциал фазы С выше потенциала фазы 4.Пр этом т к протекает в прямом направлеццц чсрез л.оль -1, 5 ц 8. 9, 10 (см эцк)ру цд;)5 же: т "ке г- ц фц. 11.С,1...

Номер патента: 402802

Опубликовано: 01.01.1973

Авторы: Гусл, Ежков, Изобретени, Летичевский, Наталович, Фролов, Цейтлин

МПК: G01P 3/66

Метки: путевой, скорости

...коррел т - время задержки пего фронта част зуемой для ацалцКоэффициенты А и В должны быть уточнены в результате статистической обработки результатов измерений при летных испытаниях над разлцчцымц вцдамц отражающих поверхностей. Прп аппаратурцой реализации данного способа для анализа целесообразно использовать часть сигнала, соответствующую заднему фронту импульса, ввиду того, что строб, выделяющий часть импульса, используемую для анализа, может быть сицхронизировац передним фронтом этого же импульса.Одним цз примеров реализации данного способа является устройство, блок-схема ко402802 Составитель А. Климовдактор С. Хейфиц Техред Л. Богданова Корректор А. Степанов Тираж 743о комитета Совета Минисобретений и открытий, Раушскаи наб., д....

Номер патента: 402803

Опубликовано: 01.01.1973

МПК: G01C 22/02, G01P 3/68

Метки: 402803

...периода следования тактовых импульсов на число ячеек регистра тз=Т и. На схему совпадений 5 поступает задержанный регистром сигнал у и сигнум-сигнал у, Если время задержки равно времени транспортного запаздывания, то сигналы совпадают по времени.Для повышения точности измерения использована дифференциальная схема выхода коррелятора, образованная схемами совпадений 5 и 6. Усредняющая схема 7 вырабатывает сигнал, который управляет частотой генератора тактовых импульсов 9. Так как величина транспортного запаздывания сигналов однозначно связана со скоростью движения, аналогом скорости является частота следования тактовых импульсов,Особенностью схемы данного устройства является то, что она измеряет и отрицательные скорости, т, е....

Номер патента: 402804

Опубликовано: 01.01.1973

МПК: G01P 15/00

Метки: 402804

...скорости магнитного носителя, снимают с выходной диагонали моста и усиливают усилителем 9, отфильтровывают фильтром 10 высокочастотные составляющие спектра (частоту записываемых импульсов и ее гармоники), а сигнал о колебаниях скорости магнитного носителя подают на индикатор 11.Сущность работы устройства заключается в следующем,Известно, что для намагничивания магнитного носителя, требуется определенная энергия, Если записываются магнитные метки от генератора импульсов, то намагничивание происходит за счет энергии генератора и лентопротяжного механизма. При записи на неподвижном магнитном носителе намагничивается элемент магнитного носителя, находящийся непосредственно над зазором магнитной головки. Энергия для намагничивания...

Номер патента: 402805

Опубликовано: 01.01.1973

МПК: G01P 15/097

Метки: 402805

...у ругих подвесах 4, причем в корпусе 2 датчика выполнены прорези 5. Кроме того, датчик содержит основание 6, металлические сухари 7, 15 резиновые пластины 8, металлические обоймы9, отверстия 10, магцитный возбудитель 11 и электромагнитцыц адаптер 12. Поперечные прорези 5 обеспечивают предварительное ослабление упругих волн на его торцах, за ко торые осуществляется крепление, Креплениеторцов корпуса 2 датчика к основанию 6 осуществляется с помощью металлических сухарей 7, резиновых пластин 8 и металлических обойм 9. Выполнение резиновых пластин 8 в 25 зазорах между сухарями 7 и обоймами 9 производится методом горячей вулканизации. Для повышения прочности соединения указанных элементов, в сухарях 7 и обоймах 9 преду- смотрены...

Номер патента: 402806

Опубликовано: 01.01.1973

МПК: G01P 15/08

Метки: 402806

...При нз;ични тсьорснн 51 лзятннки 4 - 6 и 8 - 9 Отклоняотся От вертикали. Моменты инерции и размеры маятников 4 - 6 н 8 - 9 рассчитаны таким образом, чтобы обеспечить рассогласование их углов поворота при фактических ускорен 1151 х, сближение осей отверстия 5 н канала 7, вслнченнс утечки масла нз напорного маслопровода в сливной л 1 аслопровод и уменьшение ускорения объекта до допустимой Величинь. В варианте датчика (фиг. 2) пока. зан демпфер 10 с цилиндром, прикрепленным изгибающимся сочленением к корпусу 1 1, демпфер 12 с пруж 1 шой, прикрепленный к грузу 6. Г.убокос демпфирование, осуществ402806 Ф 5 вляемое демпфером 10, обеспечивает практически неподвижное состояние маятника 4 - 6 относительно корпуса 11. Подпружинивание...

Номер патента: 402807

Опубликовано: 01.01.1973

МПК: G01P 15/093, G01P 3/36

Метки: 402807

...18 через демодулятор 20 соединен с отсчетпым прибором 21.Устройство работает след ющим образом.Телецентрический монохроматический пучок света, образованный от источника 3 при помощи щели 4, светофильтра 5 и объектива 6, отражаясь от пластины 8, попадает на поверхность В плоско-параллельной пластины 9 и поверхность А диска 2. Лучь света, проходящий перпендикулярно к поверхности В, отражается от нее также перпендикулярно. Луч света, падающий на поверхность А, отражается от нее под углом. Так как лучи сходятся в точке на плоскости щелевой диафрагмы 10, то поле интерференции наблюдается в плоскости В. В плоскости щелевой диафрагмы 10 находится изображение поля интерференции. Темные зоны в интерференцион)ном пола наблюдаются прп...
