Номер патента: 1099286

Опубликовано: 23.06.1984

Авторы: Каширин, Левин, Романов, Шкадаревич

МПК: G01C 21/16, G01P 15/14

Метки: акселерометр, интегрирующий

...вид. Интегрирующий акселерометр содержит корпус 1, маятник 2, поворотныеопоры 3, поводок 4, датчик 5 углаповорота маятника, маховик б с пазом 7, вращающийся в поворотных опорах 8, платформу 9, расположенную наоси 10 двигателя 11, усилитель 12обратной связи, исполнительный механизм 13, грузы 14 и 15, жидкость 16,Устройство работает следующимобразом.При воздействии линейного ускорения а по оси 2 на маятник 2 воздействует инерционный момент, пропорциональный ускорению а, маятник стремится повернуться вокруг своей оси Х,датчик 5 угла поворота маятника вырабатывает напряжениерассогласования, которое усиливается усилителем 12 обратной связи и подается надвигатель 11, при этом вал двигателя 10 вращает платформу 9 с такимугловым...

Номер патента: 1100568

Опубликовано: 30.06.1984

Авторы: Зарогатский, Иванов, Копылов, Туркин, Шулекин

МПК: G01P 3/48

Метки: измерительный

...и деформируемым элементом 23.Недостаток известного устройства состоит в том, что оно требует использования специальных усилителей и преобразователей выходных сигналов, что усложняет их использование. Кроме того, для измерения круговых и эллиптических колебаний строительных машинтребуется два и более датчиков.Цельизобретения - расширение функциональных возможностей преобразователя за счет измерения парамет ров крутильных колебаний.Поставленная цель достигается тем; что измерительный преобразователь, содержащий корпус с вмонтированными в него тонкостенным цилинд ром и деформируемым элементом, снабжен телом качения, размещенным в полости тонкостенного цилиндра, и камерой, частичнО заполненной однородной жидкостью, деформируеьнй элемент...

Номер патента: 1101740

Опубликовано: 07.07.1984

Авторы: Каплун, Симонов

МПК: G01P 3/489

Метки: вала, вращения, датчик, положения, скорости, углового, ускорения

...к второму входу блока вычитания частот, а выход второго нуль-органа соединен с входом формирователя задержанных импульсов.На фиг. 1,изображена структурная схема датчика углового положения, скорости и ускорения вращения, нафиг. 2 - осциллограммы, иллюстрирую- д 5щие работу датчика.Датчик содержит герератор 1 импульсов, выход которого подключен к счетному входу первого, счетчика 2,выполненного на триггерах. Выход старшего разряда счетчика 2 через формирователь 3 опорных сигналовсоединен со входом фазовращателя 4, подключенного своим выходом ко входу первого нуль-органа 5.35 Выход первого нуль-органа 5 соединен со входом разрешения записи первого регистра 6,информационные входы которого подключены к выходам соответ- , ствующих...

Номер патента: 1101741

Опубликовано: 07.07.1984

Авторы: Британ, Гриднев, Попов, Старик

МПК: G01P 5/00

Метки: газового, потока, скорости

...соотношения(,а Фа 55 гд уеЦель достигается тем, что согласно способу определения скорости газового потока, заключающемуся в измерении разности давлений газа и после дующем определении скорости, в исследуемый поток дополнительно, вводят газ, состоящий иэ молекул, на которых скорость релаксации молекул исследуе-мого газового потока меньше скорости собственной релаксации исследуемого 50 газового потока, измеряют разность статических давлений до и после зоны смешивания, при этом расход подмешиваемого газа выбирают из условия о 0,1 С,максимальный расход ис мого газового потока,где знак "+" выбирается при М ъ 1,знак "-" при Ма - скорость звука в исследуемомпотоке газадР - измеренный перепад статического давления до и послезоны...

Номер патента: 1101742

Опубликовано: 07.07.1984

Автор: Заварухин

МПК: G01P 13/00

Метки: движения, направления

...ИЛИ 7. Первый1101742 30 4 6 Э Ф18 РЯ Вне вход каждого элемента ИЛИ 7-9 соединен с выходом Ф, соответствующеготриггера 1-3, а второй вход первогоэлемента ИЛИ 7 - с выходом второгоэлемента И 5 и вторым входом выходного элемента ИЛИ 10, второй входвторого элемента ИЛИ 8 - с выходомтретьего элемента И б и третьим входом выходного элемента ИЛИ 10, второй вход третьего элемента ИЛЙ 9с выходом первого элемента И 4 и первым входом выходного элемента ИЛИ 10,выход которого является выходом устройства,Входами устройства могут быть выходы путевых датчиков, коммутатора или 15шины импульсного управления шаговымдвигателем. Устройство работает следующим образ ом. 20Сигналы,по чередованию которых необходимо. определить направление .движения,...

Номер патента: 1101743

Опубликовано: 07.07.1984

Авторы: Бакрадзе, Гелашвили, Куцер, Шекриладзе

МПК: G01P 15/093

Метки: вала, вращения, неравномерности, оборота, одного, пределах, скорости

...преобразователем,подключенным к управляющему входудополнительного счетчика импульсовот стабильного генератора высокойчастоты, также включенного в цифровую схему обработки.На чертеже представлена блок-схема устройства,На валу электродвигателя 1, скорость которого контролируется, закреплен ведущий диск 2, механическисвязанный с ведомым диском 3, который насажен на ось поворотного стола 4. Ведущий диск 2 и ведомыйдиск 3 образуют редуктор с заданными регулируемым коэффициентом передачи. Поворотный стол 4 снабжен меткой 5 отсчета, На поворотном столе 4находится угловая мера 6, положениекоторой устанавливается по метке 5отсчета (для возможности нумерацииуглов). Число граней меры фиксируется фотопреобраэователем 7 для засечки...

Номер патента: 1101744

Опубликовано: 07.07.1984

Авторы: Васильев, Григорьев, Дьячков, Еремичев, Кушуль, Сапожников, Суббота

МПК: G01P 15/13

Метки: акселерометр

...к первым входам блоков суммирования и вычитания, вторые входы которых соединены с выходом первого источника опорного сигна ла, чувствительные элементы первого и второго датчиков индукции, размещенные в зазорах между инерционным элементом и соответствующим электромагнитом, два демодулятора, две схемы сравнения, два интегратора и блок индикации, причем входы демодуляторов соединены с выходами чувстви. тельных элементов первого и второго датчиков индукции, а выходы - с первыми входами схем сравнения, выходы которых соединены с входами соответствующих интеграторов, введены два управляемых по частоте генератора, два модулятора, второй источник опор ного сигнала и измеритель разности периодов, при этом входы первого и второго управляемых по...

Номер патента: 1103150

Опубликовано: 15.07.1984

Авторы: Гурин, Прищепов

МПК: G01P 3/46

Метки: вращения, частоты

...того, с целью повышения чувствительности в области низких частот вращения, ротор устройства выполнен в виде сплошного, однородного и гладкого цилиндра из ферромагнитного материала. На чертеже изображена схема предлагаемого устройства.Устройство представляет собойасинхронную машину с короткоэамкнутыиротором 1, на статоре которой размещены две трехфазные обмотки возбуждения 2 и 3, соединенные между собойпоследовательно с обратным чередованием фаз, Фазы Б обеих обмоток уложены в одних и тех же пазах, фазапервой обмотки уложена в одних итех же пазах с Фазой С второй обмотки и наоборот фаза с , первой обмотки уложена в одних пазах с фазой Овторой обмотки. Параллельно фазам ц(и/или с ) подключен блок сравнения 4.с выходом на регистратор...

Номер патента: 1103151

Опубликовано: 15.07.1984

Авторы: Коровин, Харалдин

МПК: G01P 3/489

Метки: вращения, скорости

...к входам схемы И, 55 рого соединен с выходом три ркоторого подключен к вхчный вход которого, а такжеой подключен к второму установочвыход которосчетный вход третьего счетчика соевходу схемы блокир .овки причем второйдинены с выходом схемы И, входывыход второго триггер а подключен ксб оса второго счетчика, третьегосчетчика и триггера соединены с вьюки овки, а с росвыход триггера Шмидта дсое инеи с вхосчетчходом сброса формирователя импуль ос вдом мультивибрагора, вых дыо которогокоторого соединен с выходом датт енно с входом входсоединены соответственноа выход перезаписи-с входомвхо ом схемы ИЛИ 2. чика, а вусилителя н вторым в дпе езаписи второго регистра памяти,Недостатком изввестного способа и перезды которого соединены с...

Номер патента: 1103152

Опубликовано: 15.07.1984

Авторы: Зайцев, Клавен

МПК: G01P 5/06

Метки: вертушка, гидрометрическая

...заглушку, разделяющую ось на две части, каждая иэ которых посредством отверстий в перегородке с одной стороны соединена с рабочей и накопительной камерами соответственно, а с другой через обрат 55ный клапан - с полостью корпуса вертушки, а через. прямой клапан и сетчатый фильтр - с окружающей средой,при этом полая ось укреплена в рамес помощью направляющих, связанных с 60грузом и установленных с возможностьюперемещения вдоль рамыНа фиг. 1 показана гидрометрическая вертушка при измерении скороститечения с гидрометрического троса, 65 общий вид; на фиг, 2 - конструкцияпитателя системы гидравлической защи.ты опор вращения вертушки от попадания твердых частиц, взвешенных в потоке.Гидрометрическая вертушка для измерения скорости течения с...

Номер патента: 1103153

Опубликовано: 15.07.1984

Авторы: Желонкин, Осипов

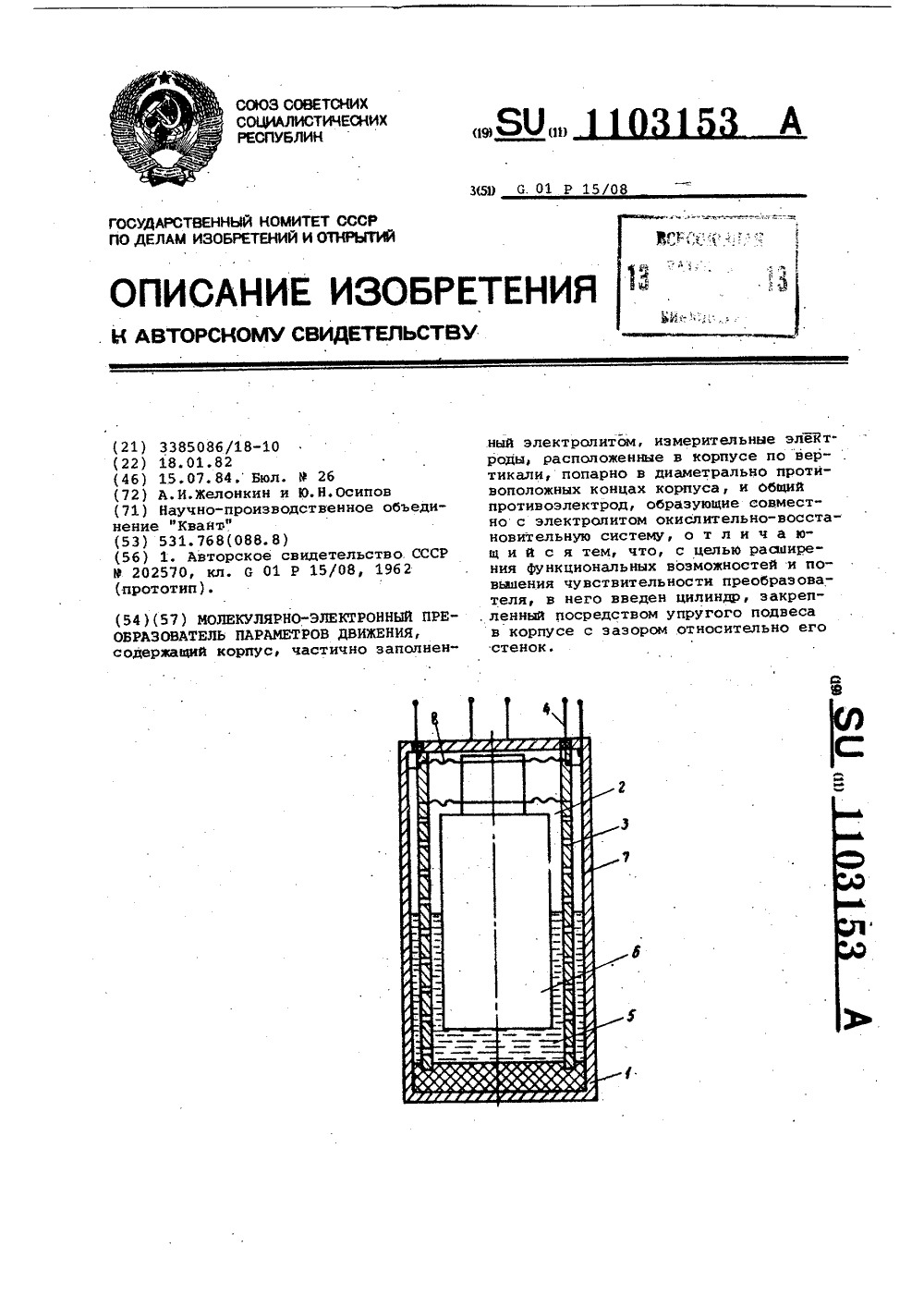

МПК: G01P 15/08

Метки: движения, молекулярно-электронный, параметров

...снабжен токоотводом 4, Измерительные электро. ды располагаются попарно на противоположных концах диаметра камеры. Пос ледняя наполовину заполнена электролитом 5, в который помещен цилиндр б, выполненный из инертного к электро" литу материала. Цилиндр образует со стенками камеры кольцевой зазор, за" 55 полненный электролитом. Кроме измери.тельел ных электродов 3 устройство соин б держит противоэлектрод 7, Цилиндр Ужгород, ул.Проектная, 4 ВНИИПИ Заказ 4971,/33 Филиал ППП фПатент", г,закреплен в корпусе 1 посредствомупругого подвеса 8.Предлагаемое устройство работаетследующим образом.При наличии вертикальной составляющей ускорения цилиндр б смещаетсяв сторону, противоположную направлению действия ускорения (либо погружается, либо...

Номер патента: 1103154

Опубликовано: 15.07.1984

Авторы: Матвеев, Русаев, Чефранов

МПК: G01P 21/00

Метки: акселерометров, градуировки, испытаний, стенд

...синхронной машины,подключенной к источнику переменно. -го тока регулируемой частоты, и систему. возврата платформы в положениепокоя, система возврата выполнена ввиде электромагнитного устройства поворотного типа, ротор которого соединен с валом электрической машины, аобмотки электромагнитного устройстваподключены к регулируемому источникупитачия постоянного тока.На чертеже представлена схемаст енда для градуировки и испытаний50акселерометров.Стенд содержит вал 1 с платформой2 для установки испытуемого акселе"ометра 3. На валу 1 жестко закреплерны ротор 4 электрической машины, с а- ттор 5 которой установлен на осно вании б, Посредством муфты 7 вал ротс"ра 1 соединен с валом ротора 8 элект.ромагнитного устройства...

Номер патента: 1104424

Опубликовано: 23.07.1984

Автор: Романенко

МПК: G01P 3/48

Метки: вращения, времяимпульсного, измерителя, преобразования, сигнала, частоты

...селектирования прекращают и возобновляют его после осу" ществления селектирования в смежном частотном диапазоне.Кроме того в устройство, состоящее из датчика частоты вращения с частотной модуляцией выходного сигнала, четыре селектора, включенных на его выходе, причем выходы селекторов. объединены по схеме ИЛИ, а выход схемы ИЛИ соединен с регистрирующим устройством, введены четыре ключе и четыре управляющих блока, причем входы селекторов соединены через ключи с выходом датчика частоты вращения, управляющие входы ключей подключены соответственно к выходам первого, второго, третьего и четвертого управляющих блоков, первые входы которых соединены с выходами первого, второго, третьего и четвертого селекторов соответственно, второй вход...

Номер патента: 1105818

Опубликовано: 30.07.1984

Авторы: Горюнов, Греков, Зажирко, Ямановский

МПК: G01P 3/46

Метки: скорости, угловой

...преобразователя, на фиг.ЗФазовые диаграммы напряжение длярв парах обмоток и на выходе пре"обраэователя при постоянной угловойскорости,Чувствительный элемент содержиткольцевой магнитопровод 1 с измерительной обмоткой 2 и двухполюсныймагнит 3. Измерительная обмотка включает равнораспределение р пар обмоток (на фиг.1 принято р). Измерительные пары обмоток состоят издвух обмоток, которые включены последовательно и встречно, Началаобмоток (Н 1,Н 2,НЗ,Н 4,Н 5,Нб на фиг,1)смещены относительно концов (К 1,К 2,КЗ,К 4,К 5,Кб) соответственно на угол180 , т.е, угол намотки каждой обмотки составляет 180 . Угол намоткИпары"обмоток - Зб 0 . Измерительныепары обмоток сдвинуты относительнодруг друга на угол 180 / р Двухполюсный магнит 3 с...

Номер патента: 1105819

Опубликовано: 30.07.1984

Автор: Копейкин

МПК: G01P 15/08

Метки: датчик, угловых, ускорений, электромашинный

...по контуру роторной обмотки.На чертеже представлена электрическая схема злектромашинного датчика угловых ускорений.Датчик содержит статор 1, на котором размещены сигнальная обмотка2, расположенная под углом 9 кпоперечной оси датчика, и обмотка возбуждения 3, а также ротор 4 с двумявзаимно перпендикулярными обмотками 5 и 6, замкнутыми на активныесопротивления 7.Датчик работает следующим образом.Вал ротора 4 датчика соединяетсяс валом исследуемого объекта, обмоткавозбуждения 3 запитывается постоянным током. При вращении ротора сугловой скоростью Ьз обмотки 5 и 6ротора пересекают поток, создаваемый обмоткой возбуждения, в результате чего на этих обмотках индуци"руется ЭДС, вызывающая в цепях обмоток ротора токи, зависящие от активного...

Номер патента: 1107054

Опубликовано: 07.08.1984

Авторы: Ахмадиев, Надиров, Патлах, Сиранов

МПК: G01P 3/36

Метки: газа, датчик, жидкости, напора, потока, скоростного

...излучения, приемники 2 и 3 оптического излучения, корпус 4, воспринимающий элемент в виде плохообтекаемой поворотной лопасти 5, упругий чувствительный элемент, совмещающий одновременно функции преобразователя, выполненный в виде световодов, изогнутых в форме цилиндрических спиралей 6 и 7.Имеется также устройство регулировки степени начального сжатия спиралей 6 и 7 (не показано).В данном варианте датчика используется свойство зависимости светопропускания волоконных световодов от радиуса изгиба.Световоды изогнуты в форме многовитковых цилиндрических спиралей в связи с тем, что в этом случае чувствительность к перемещению больше, чем в случае полувитка, а также увеличивается жесткость, что позволяет их использовать одновременно как...

Номер патента: 1107055

Опубликовано: 07.08.1984

Автор: Каплун

МПК: G01P 3/489

Метки: вала, вращения, датчик, положения, скорости, углового, ускорения

...10 задержанных импульсов, первый выход которого подключен к входу разрешения записи второго регистра 11. Информационные входы регистра 11 соединены с соответствующими выходами триггеров второго счетчика 7, вход предустановки которого подключен к второму выходу Формирователя 10 задержанных импульсов, третий выход Формирователя 10 соединен с входом установки в единичное состояние дополнительного триггера 9, Выход нуль-органа 5 соединен также с первым входом фазового детектора 12, выход которого подключен к входу Фильтра 13 нижних частот и входу ин тегратора 14. Выход интегратора 14 подключен к входу суммирующего элемента 15, другой вход которого подключен к выходу фазового детектора 12, Выход суммирующего элемента 15 под1.1...

Номер патента: 1107056

Опубликовано: 07.08.1984

Автор: Федотов

МПК: G01P 5/06

Метки: ветра, измеритель, фотоэлектрический

...на флюгарке, а со стороны хвостового оперения, на пути луча между источником света и модулятором установлена светонепроницаемая заслонка.При этом модулятор со светлыми и темными полосами выполнен в форме конической поверхности, совмещенной5 вершиной с осью вращения ветроприемника. На чертеже представлен фотоэлектрический измеритель ветра, продольный разрез.Измеритель содержит источник 1 света, расположенный в подставке прибора 2 и снабженный колпачковым отражателем 3 с установленным по оси щели штоком 4, на котором укреплен от 15 ражатель 5, направляющий световой поток на пластину 6, жестко скрепленную с осью 7 вращения флюгарки 8. Ось 7 вращения флюгарки 8 проходит внутри трубки 9, являющейся осью вращения нереверсивного датчика...

Номер патента: 1107057

Опубликовано: 07.08.1984

Авторы: Бондарь, Добрынин, Лаврова, Чубиков

МПК: G01P 5/18

Метки: газового, потока, скорости

...от искрового разрядника 55и подключенного выходом к первомувходу триггера, второй вход которогосоединен с высоковольтным импульсным генератором, а выход - с регистратором, приемник заряженных частиц выполнен в виде второго искрового разрядника, электроды которого соединены параллельно с электродами первого искрового разрядника, при этом соотношение величин искровых промежутков искровых разрядников выбраны из условия7 1 ( (1,15 - 1,35),где 1 и 12 - величины искровых промежутков первого и второго искровых разрядников соответственно.На чертеже показана принципиальная схема предлагаемого устройства.Устройство содержит корпус 1, нагрузочные сопротивления 2 и 3, распбложенные на расстоянии один от другого искровые разрядники 4 и 5,...

Номер патента: 1107058

Опубликовано: 07.08.1984

Автор: Власов

МПК: G01P 5/20

Метки: газа, жидкости, исследования, потоке, скоростей, трехмерном

...и газы в гидрогазодинамическом эксперименте в большей или меньшей степени поглощают свет (по крайней мере, всегда можно найти частотный диапа=он светового излучения, поглощаемого исследуемой средой). Поэтому интенсивность света,рассеянного от частиц в различных сечениях потока в направлении фоторегистрации, будет различной и определяется законом Бугера, что приводит к тому, что светораспределение в треках частиц, расположенных в различных сечениях потока, также различное и зависит от координаты ортогональной плоскости фоторегистрации.На фиг.1 представлена схема устройства для реализации предлагаемого способа; на фиг. 2 и 3 - диаграммы, поясняющие работу устройства.Устройство (фиг.1) содержит трубчатую импульсную газоразрядную лампу...

Номер патента: 1107059

Опубликовано: 07.08.1984

Авторы: Андрущук, Грозов, Логинов

МПК: G01P 11/00

Метки: измеритель, скорости, угловой, ускорения, цифровой

...цифрового измерителя угловой скорости и центробежного ускорения. Измеритель содержит импульсный датчик 1 скорости, генератор 2 эталонной частоты, ключ 3, элемент 4 стабилизации интервала времени измерения, счетчик 5, регистр 6 памяти числа периода, счетчик 7, регистр 8 памяти числа импульсов датчика скорости, первый двоичный умножитель 9 частоты, первый управляемый делитель 10 частоты, первый делитель 11 частоты, второй ключ 12, счетчик 13, регистр 14 памяти числапропорционального угловой скорости, второй двоичный умножитель 15 частоты, второй управляемый делитель 16 частоты, второй делитель 17 частоты, третий ключ 18, счетчик 19 и регистр 20 памяти числа И , пропорционального центробежному ускорению.В соответствии с алгоритмом...

Номер патента: 1107060

Опубликовано: 07.08.1984

Автор: Быстряков

МПК: G01P 13/00

Метки: вращения, направления, сигнализатор, скорости

...контакт, установленный неподвижно, и постоянный магнит, закрепленный на валу эксцентрично и ориентиро ванный своей осью намагниченностиперпендикулярно оси вращения вала,:магнитоуправляемый контакт снабженполяризующим постоянным магнитом иориентирован параллельно оси вращения 45вала.На фиг.1 представлена схема предлагаемого устройства; на фиг.2 и 3поперечное сечение вала с установленным постоянным магнитом при различныхнаправлениях вращения вала.В устройстве использован магнитоуправляемый контакт 1 с разнесенными выводами, последовательно соединенный с источником 2 напряжения и узлом 3 съема сигнала. Магнитоуправляемьй контакт настроен на режим магнитной памяти посредством поляризующего магнита 4, установленного на одном из...

Номер патента: 1107061

Опубликовано: 07.08.1984

Авторы: Барихин, Богдашев, Виноградов, Комаров, Ростовцев, Собисевич

МПК: G01P 15/09

Метки: акселерометр, низкочастотный, трехкомпонентный

...ци" линдра, пьезоэлементы выполнены в виде полых стержней с противоположной поляризацией каждого в паре, одними концами закрепленных на опоре, 25 а другими - на грузе.На чертеже изображен трехкомпонентный низкочастотный акселерометр,В жестком корпусе 1 посредством тяг 2 закреплена центральная опора 3.0 Периферийный общий груз 4 через пары пьезоэлементов, выполненных в виде полых стержней 5 и 6, ориентированных по осях Х, У (третья пара пьезоэлементов, ориентированных по оси Е не показана) поджат к центральной опоре 3.Пьезоэлектрические стержни 5 и 6 состоят из отдельных дисков (изображено шесть), которые объединены в группы.Электроды 7 расположены на торцовых окончаниях дисков, причем направление полимеризации групп элементов,...

Номер патента: 1107062

Опубликовано: 07.08.1984

Авторы: Цыганков, Чанкин

МПК: G01P 15/09

Метки: измеритель, ускорения

...стержня, другойконец которого шарнирно связан скорпусом, и пьезовибраторы, установленные по обе стороны стержня 2 1.Недостатком известного прибораявляется малая чувствительность из-за 5того, что для получения достаточногоизменения резонансной частоты пьезовибраторов при действии ускорениянеобходимо обеспечить большой маятниковый момент прибора, т,е. большуювеличину инерционной массы и длиныстержня, что связано с габаритами ивесом всего устройства.Цель изобретения - повышение чув ствительности измерителя ускорения,Указанная цель достигается тем,35что в измеритель ускорений, содержащий корпус, инерционную массу,укрепленную на одном конце жесткогостержня, другой конец которого шарнирно связан с корпусом, пьезовибраторы,...

Номер патента: 1107063

Опубликовано: 07.08.1984

Авторы: Вавилов, Ванюгин, Поздяев

МПК: G01P 15/13

Метки: акселерометр

...схемы. 50На чертеже представлена принципиальная схема предлагаемого акселерометра.Акселерометр содержит корпус 1, маятниковый чувствительный элемент 55 2, на котором расположены. два фотоэлектрических преобразователя 3 и 4 с соответствующими положительными выводами 5, 6 и отрицательными - 7, 8, и рамка 9 датчика момента, магнит и магнитопровод 10 датчика момента, упругий подвес 11, датчик угла, например, в виде светодиода 12, фоточувствительной микросхемы 13 и пе рекрывающей планки 14, усилитель 15, ключевую схему 16 и блоки светодиодов 17 и 18.Маятниковый чувствительный элемент 2 укреплен в корпусе 1 на кварцевых торсионах (упругом подвесе) 11.Фотоэлектрические преобразователи 3 и 4 жестко связаны с маятниковым чув" ствительным...

Номер патента: 1108361

Опубликовано: 15.08.1984

Автор: Романенко

МПК: G01P 3/48

Метки: вращения, время-импульсного, датчика, сигнала, частоты

...и через формирователь импульса перезаписи - к третьему входу программируемого генератора, ко входу элемента задержки и входу записи запоминающего устройства, выход элемента задержки соединен с вторым входом сброса, выход дифференциатора - с первым входом сброса дат-. 55 чика, выход программируемого генератора соединен с входом синхронизации. счетчика, а выход счетчика соединен Зб 1 2 с четвертым входом программируемого генератора.На чертеже представлена блок-схема предложенного устройства,Время-импульсный датчик 1 частоты вращения подключен через входные формирователи 2 и 3 к первому и второму входам программируемого генератора 4, Входной формирователь 2 выделяет только нечетные импульсы, а входной формирователь 3 только четные....

Номер патента: 1108362

Опубликовано: 15.08.1984

Автор: Ржевкин

МПК: G01P 3/68

Метки: линейной, объекта, пути, скорости

...знака скорости. В устройство дополнительно введены первый 21 и второй 22 ключи усреднителя частоты, схема ИЛИ 23, мульти- вибратор 24, ключ усредненной частоты 25, механический датчик скорости 26, преобразователи разностной частоты 27 и 28, схема И 29, схема НЕ 30, ключ механического датчика скорости 31 и второй корреляционный канал 32, содержащий элементы 1 -18 , аналогичные первому каналу.Устройство работает следувзцим образом.На усилители-ограничители 1 и 2 поступают сигналы с радио- или фотоэлектрических датчиков Х 1О (1)Х0 ( Ф " ь ) соответственно. На их выходах формируются сигнум-сигналы 31 ="51 п Х 1, У= Вя"ь Х и при движении вперед, т.е. положительной скорости у через схему И 10, а У через схему И 11 поступают на вход10полярного...

Номер патента: 1108363

Опубликовано: 15.08.1984

Автор: Зражевский

МПК: G01F 1/28, G01P 5/00

Метки: газа, датчик, жидкости, напора, потока, скоростного

...измерения пульсаций скорости.Целью изобретения является расширение Функциональных возможностейустройства,ЗОПоставленная цель достигается тем,что в датчике скоростного напора потока жидкости или газа по авт. св.У 655971, пространственный угол, ограничивающий сегмент полусфероидавоспринимающего тела, выполнен равным 1,65 - 1,85 ср., а отношение ширины кольцевой щели, образованнойвоспринимающим телом и обтекателем,к диаметру воспринимающего тела составляет не более 0,07, при этом дат 40чик снабжен преобразователем давле-ния, расположенным в корпусе обтекателя, полость которого через Фильтрсвязана с кольцевой щелью,На чертеже представлен предлагаемый датчик, разрез.Датчик скоростного напора потокажидкости или газа содержит воспринимающее...

Номер патента: 1108364

Опубликовано: 15.08.1984

Авторы: Бондарев, Люкин, Ожерельев, Ульянов, Чинарев

МПК: G01P 21/00

Метки: испытаний, тахогенераторов

...всего устройства и делает дальнейшие испытания невозможньви. Кроме того, для известного уст" ЗЬ 4 1ройства характерна ниэкля экономичность, обусловленная тем, что в случае заклинивания источники излучений используются недостаточно эффективно.Цель изобретения - повышение экономичности и безопасности испытаний техогенераторов в условиях ионизирующих излучений.Цель достигается тем, что устройство для испытаний тахогенераторов, содержащее основание, задатчик скорости с редуктором, блок контроля скорости вращения, регистратор выходного напряжения, снабжено держателями тахогенераторов, каждый из которых установлен на шарнирном подвесе н связан с основанием двумя упругими встречно включенными элементами, а между корпусом держателя и...

Номер патента: 1109646

Опубликовано: 23.08.1984

Авторы: Илатовский, Кутищев, Нежданов, Ромачевский, Скалон

МПК: G01P 3/36

Метки: ленточного, носителя, скорости

...причем глубина модуляциипропорциональна измеряемой физической величине 2 1,Недостатком известного устройства является невысокая точность измерения скорости ленточного носитеЦелью изобретения является повьш 1 ение точности измерения скорости.Поставленная цель достигается тем, что в устройство, содержащее подвижную систему, выполненную в виде закрепленного на валике коромысла, датчик положения, выполненный в виде двух пар излучателей и фотоприемников с установленной между ними подвижной шторкой, механически связанной с коромыслом подвижной сисистемы, магнитоэлектрический преобразователь, выполненный в виде постоянного магнита, связанного с валиком подвижной системы, и обмоток обратной связи, закрепленных у...
