Номер патента: 591777

Опубликовано: 05.02.1978

Автор: Поцелуев

МПК: G01P 15/08

Метки: компенсационное, линейных, ускорений

...прикладывается сила, компенсирующая инерционную силу, вызванную измеряемым ускорением. При этом измерительная обмотка принимает положение, близкое к нейтральному. Сигнал снимается.с резистора 10,:. Ключевые же схемы попеременно открываются сигнала ми с генератора, имеющими преимущественно прямоугольную форму, а конденсаторы 13 и 14 во время переходного процесса заряжаются до напряженйя, равного среднему значению ЭДС, наводимой в измерительной обмотке в соответствующие половины периода следования сигналов с генератора, По окончании переходного процесса по измерительной обмотке лротекакт токи, вызванные только помехой, т.е. той частью ЭДС, которая равна разности между ЭДС, наводимой в измерительной обмотке, и средним значением напряжения,...

Номер патента: 591778

Опубликовано: 05.02.1978

Автор: Морозов

МПК: G01P 21/00

Метки: стенд, угловых, ускорений

...вращении платформы центральнаяшестерня также вращается вследствйе связи ее с платформой посредством фиксатора,Следовательно н зубчатые секторы такжеврашаются с платформой; то есть движение30секторов, центральной шестерни относительно платформы отсутствует. Контейнер невращается, так как л 4 уфта сцепления выкшочена (подвижные элементы 10 не взаило 35действуют с контейнером),Фрикциониый диск 13 пружиной 14 поджат к контейнеру и предотвращает его вращение под действием сил трения в опорах качения контейнера. Усилие поджатия фрикцпон 40ного диска подбирается такил 4 образом, чтобы момент трения между контейнером 8 идиском 3 3 незначительно нревьпнап моменттрения в опорах качения.После разгона платформы до требуемой45скорости по...

Номер патента: 593147

Опубликовано: 15.02.1978

Автор: Юрченко

МПК: G01P 3/16

Метки: вращения, жидкости, скорости

...1 закрепляют в кольцевой выточке корпуса 4 камеры. При этом кольцо необходимо закреплять таким образом, чтобы шарик 2 мог соприкасаться с жидкостью, а верхняя плоскость кольца была на одном уровне с внутренней плоскостью корпуса. При заполнении камеры жидкостью шарик под действием выталкивающей силы перемещается по оси кольца и прижимается к внутренней стенке паза (на чертеже положение шарика показано пунктиром).Размеры полуоткрытого паза и шарика подбираются такими, чтобы при перемещении шарика под действием жидкости по вертикальной оси до соприкосновения с внутренней стенкой паза верхняя его точка была на уровне торцовой плоскости кольца, а ширина щели выбирается больше удвоенной толщины пограничного слоя жидкости, При...

Номер патента: 593148

Опубликовано: 15.02.1978

Автор: Клевцов

МПК: G01P 3/30

Метки: датчик, скорости, угловой

...приборо т быть использовано для из ти вращения стационарны. ретени м ско строения ожемерения рособъектов.Известно устройство, в котором скорость вращения измеряетоя ло мениску жидкости, находящейся во вращающемся цилиндре, с использованием фотоэлектрического датчика 11. Недостатком этого устройства является сложность,констр укции.Известен также датчвк угловой скорости 21, содержащий корпус, выполненный в виде полого цилиндра из изоляционного материала с токопроводящим основанием, частично заполненный жидкостью. Однако такой датчик позволяет фиксировать скорость толыко в одной точке. Целью изобретения являетоя расширениапазона измерения скорости. за счет того, аоположен мей основанию, а жидкость с диотличной от воздуха. Диск нами...

Номер патента: 593149

Опубликовано: 15.02.1978

Авторы: Зедгинидзе, Инашвили, Цагарели

МПК: G01P 3/50

Метки: движения, ленты, магнитной, скорости

...ной лентой и подключенную к первому входуумножителя напряжений 2. Между вторым входом т множителя напряжений 2 и входной шиной 1 включена линия задержки 3. Выход умножителя напряжений 2 соединен со вхо дом первого интегратора 4, выход, которогоподключен ко входу взвешивающего фильтра 5. Между входом и выходом взвешивающегс фильтра 5 включен выключатель б. Выход взвешивающего фильтра 5 подключен к ам плитудному детектору 7, соединенному через ендрие погрешрости движеИзобретение относится к обл ельной технички, а именно к уст змерения скорости движения м ы. аучно-исследовательскогоД. И. Менделееваставител Каменская Редактор хред ктор мкин Изд. Ме 208 Государственного комитета Со по делам изобретений и Москва, Ж, РаушскаяТираж 1 ета Мини...

Номер патента: 593150

Опубликовано: 15.02.1978

Авторы: Грейз, Тимофеев

МПК: G01P 5/02

Метки: ветра, направления, скорости, средних

...направлении и средней скорости ветра.На фиг. 1 показаны последовательности иипульсов с датчика ветра (а - основная, б - опорная); на фиг, 2 - блок-схема устройства, реализующего данный способ.Устройство содержит датчик ветра 1, фазометр 2, функциональные преобразователи 3, 4, элементы И б, б, генератор 7, устройства осреднения 8, 9, блок управления 10, блок обратного преобразования 11.Значения среднего направления и скорости ветра по данному способу измеряются следующим образом.Задают частоту генератора 7 (частоту заполнения временных интервалов, пропорциональных синусу и косинусу направления ветра), время осреднвниязначение числа периодов основной последовательности импульсов К. Фазометр 2 измеряет фазовый сдвиг между...

Номер патента: 593151

Опубликовано: 15.02.1978

Авторы: Веселов, Горбачев, Петровичев, Смирнов, Хорунжин

МПК: G01P 5/12

Метки: потока, скорости

...в нагревании потока с последующим измерением его температуры датчиками, установленными на некотором расстоянии от излучателя тепловой энергии 2. Однако указанный способ имеет недостаток, связанный с влиянием измерительных датчиков на параметры измеряемой среды. На чертеже приведен риа ииданного способа измерен с р ка жидкости или газа.На корпусе измерителя скорости 1 установ лены приемники тепла 2 и 3 и термоэлектробатарея 4, служащая источником переменного теплового потока. Под действием периодически меняющегося по направлению постоянного тока У изменяется температура на спаях термо- О электробатареи 4 и, следовательно, проходящая через спаи среда изменяет свою температуру. Сила, постоянного тока 1 устанавливается такой, чтобы...

Номер патента: 593153

Опубликовано: 15.02.1978

Автор: Злотников

МПК: G01P 15/105

Метки: акселерометр

...с помощью магнитопроводящих колец 6, вала 7, на котором монтируется ротор, и опорных подшипников 8 ротора (на 10 чертеже магнитопроводящие части заштрихованы линиями одного наклона, немагнитопроводящие части - перекрестными линиями).Действие предлагаемого акселерометра основано на том, что при равномерном враще нии ротора магнитный поток, охватывающийкатушку (на чертеже показан замкнутой линией со стрелками), не меняется, следовательно, ЭДС в измерительной катушке не наводится.20 При ускоренном вращении ротора магнитный поток меняется и в измерительной катушке появляется ЭДС, величина которой прямо пропорциональна ускорению контролируемого вала. Действительно, если вал датчика непо движен, то катушка охвачена потоком Фст ив...

Номер патента: 593154

Опубликовано: 15.02.1978

Авторы: Целебровский, Шурыгин

МПК: G01P 15/093

Метки: угловых, ускорений

...преобразователем 9, Соответственно, благодаря модулятору 10, меняется освещенность фотоэлектрического преобразователя 9, что вызывает пропорциональное изменение выходного сигнала. едставлена ко для измерения Изобретение относится к области приборостроения и может быть использовано для исследования характеристик электрических машин.Известно устройство для измерения угловых ускорений 1, содержащее инерционныйдиск, упруго соединенный с валом, и емкостной преобразователь углового положения диска относительно вала,Недостатком этого устройства является необходимость двойного преобразования сигнала перемещения диска - в частоту и затемчастоты в непрерывный электрический сигнал,Известно также устройство для измеренияугловых ускорений 2,...

Номер патента: 593155

Опубликовано: 15.02.1978

Авторы: Брунштейн, Троценко

МПК: G01P 21/00

Метки: акселерометров, градуировки, стенд

...ее вращательного движения, включающее зафиксированные на штанге 5 массы 6, сбалансированные относительно ее оси вращения. Штанга 5 закреплена на валу 7, который приводится во вращение посредствам привода, состоящего из редуктора 8, жесткой муфты 9 и электропривода 10 с жесткой механической характеристикой. На платформе 1 установлено устройство 11 балансировки системы относительно оси вращения вала 2. На платформе 1 установлен градуируемый акселерометр 12. Подача напряжения на электропривод 10 и съем сигнала с акселерометра 12 осуществляются через, Ма 215 Тираж 1109 аказ 3342/7 П одписное р. Сапунова,ипогра 3токосъем 13, смонтированный на валу 2. Ось вращения платформы 1 лежит в плоскости движения масс 6 и пересекает ось вращения вала...

Номер патента: 594452

Опубликовано: 25.02.1978

Авторы: Кулик, Шичанин

МПК: G01P 3/16

Метки: измеритель, скорости, угловой

...8 угла поворота маят10 ника в выходной сигнал датчика. Устройство содержит такжешатун 9 и дополнительную инерционную массу 10,помещенную в направляющую 11,В исходном состоянии, когдаобъект 218 не вращается, пружина 7 совмещаетмаятник 4 с прямой, соединяющей центрмасс 0 объекта 2 с центром О вращениямаятника. При возникновении угловогоускорения объекта 2 на маятник, кромеЭ упругой силы пружины 7, действуют двеинерционные силы: центробежная Рц итангенциальная.При возникновении углового ускорения момент .центробежной силы будетравен нулю. .а.момент тангенциальнойсилы будет.пропорционален угловомуускорению. Если момент тангенциальнойсилы больше момента упругой силн пружины, то маятник начинает отклонятьсяф в ту или иную сторону в...

Номер патента: 594453

Опубликовано: 25.02.1978

Авторы: Гайдучок, Казанцев, Кирианаки, Комар, Кочеркевич, Левин, Мосиевич, Тимошенко, Чередниченко

МПК: G01P 3/22

Метки: вращения, датчик, частоты

...сигнала, наводимого в приемном элементе с частотой, соответствующей частоте вращения объекта. Поэтому на выходе приемника б образуется импульсная последовательность, которая поступает на вторичные контрольно-измерительные и управляющие устройства. По результатам измерений ф 1 происходит контроль и управление вращающимся объектом. Конструкция чувствительной головки отличается простотой, технологичностью изготовления, надежностью,а главное предлагаемый датчик может акаэ 827/44 ЦНИИПИ Государственного по делам изо 113035 д Москва Ждработать в области температур до700 ОС . Формула изобретенияДатчик частоты вращения, например,роторов газовой турбины, содержащий генератор высокой частоты,.приемник, излучающий и приемный элементы...

Номер патента: 594454

Опубликовано: 25.02.1978

Автор: Петленко

МПК: G01P 15/105, G01P 3/50

Метки: линейных, механических, снятия, характеристик, электродвигателей

...не указан) пластину 8 и замыкающийся по магнитопроводам 2 и 3,При этом в пластине 8 индуктируетсяток создающий свой собственный маг нитный поток, замыкающийся по магнитопроводу 5. Ток, индуктируемый впластине, и поток, создаваежгй им,пропорциональны скорости движенияпластины 8. Вследствие этого датчик 8( Холла б, реагирующий на величину маг594454 Сост Тех авитель Э. Горникраж 1112 Подписноемитета Совета Министров СССРтений и открытийушская наб. д, 45Ужгород, ул, Проектная, 4Иналова,Редактор Н.е юеьЩв аеЗаказ 827/45ЦНИИПИ Г сударственного кпо делам изобрМосква, ЖР П фПатент, г 13035 л нитного потока в магнитопров 6 де 5, будет выдавать, сигнал, пропорциональный скорости движения пластины. При движении пластины с изменяющейся скоростью...

Номер патента: 594455

Опубликовано: 25.02.1978

Авторы: Гаврилов, Иванов, Филиппов

МПК: G01P 3/50

Метки: скорости, средства, транспортного

...а выход схемы а - к аналоговой памяти и интеганалоговой памяти 5 и интегратор 4 подключены к выходам схемы сброса 7.Сигналиэатор устанавливается на железнодорожном пути и представляет собой постоянный магнит с обмоткой.В исходном состоянии сигнал от датчи. ка не поступает.Устройство работает следующим образом.10Колесо подвижной единицы при движении над сигналиэатором изменяет его магнитный поток (см.фиг.2 а) по законуф - сро=(ф-ср ) егде Ф, Ф, Фо - мгновенное, ампли- тудное и остаточное значения магнит 20 ного потока соответственно;об - параметр уравнения (для данного типа сигнализаторов величина постоянная) 1Х - текущее значение расстояния между центром колеса и сигнализатора по горизонтали (координата колеса),Тогда ЭДС,...

Номер патента: 594456

Опубликовано: 25.02.1978

Авторы: Левкин, Титков, Шабаков

МПК: G01P 3/54

Метки: измеритель, корреляционный, скорости

...с нходом генератора 9 сдвиговых импульсов, Число Фаз генератора сдви-, говых импульсов определяется типом применяемых приборов с зарядовой связью., Экстремальный регулятор предназначен для поддержания на своем выходе такого управляющего напряжения, при котором сигнал на выходе корр лятора 7 максимален. Выход генератора 9 сднкго" вых импульсов соединен также с входом регистратора скорости 10, который по частоте следования импульсов генератора 9 определяет скорость движения носителя.Корреляционный измеритель скорости работает следующим образом, ФИзображение подстилающей поверхности 1 чеоеэ объектив 2 попадает на светочувствительные поверхности первого номинального элемента линейного прибора 3 с зарядовой связью и одноэле= 9 я ментного...

Номер патента: 594457

Опубликовано: 25.02.1978

Авторы: Любомудров, Носов, Янышев

МПК: G01P 5/00

Метки: вариометр

...трубку 3 с приемником статического давления и ч реэ капилляр 4 - с полостью прибора, На тяге 5 установлен якорь 6 постоян ного магнита, ана корпусе прибора - катушка соленоида 7, соединенная с системой воздушных снгналов. Тяга че рез передаточно-множительный механизФ системеВоМушиыхсиенаюЮ приемники ддщифесдаВяен Составитель В, Куприяновдактор Т. Иванова ТехредЭ.Фанта Корректор П.Макареви аказ 831/4 Тираж 1 ЦЯИИПИ Государственного по делам и 113035 Москва, 11 Подписное комитета Совета Министро обретений и открытий Ж, Раушская наб., д, 4 илиал ППП фПатент, г. Ужгород, ул. Проектная,8 соединена со стрелкой 9, перемещающейся по шкале 10.Вариометр работает следующим обраэо 4При малых значениях перепада давлений между давлением в коргусе...

Номер патента: 594458

Опубликовано: 25.02.1978

Авторы: Заседателев, Кеменов

МПК: G01P 5/12

Метки: параметров, потока

...с теплочувствительных элементов второй комбинации - о величине скорости потока,На фиг. 1 показан первичный преобразователь, в плане; на фиг. 2-5 преобразователь, обтекаемый потоком под разными углами атаки.На чертежах приняты следующие обозначения; 1-8 - теплочувствительные элементы, размещенные вдоль образующих преобразователя 9; 10 - эпюра значений коэффициентов теплоотдачи вдоль образующих преобразователя; С-Ю-В - направления по сторонам света; Ч -10 направление скорости потока.Способ измерения параметров потока состоит в следующем.При обтекании кругового цилиндра (преобразователя 9) местные значения коэффициентов теплоотдачи распределяются неравномерно, т.е. для любого значения скорости потока на поверхности преобразователя...

Номер патента: 595673

Опубликовано: 28.02.1978

Авторы: Гайдучок, Казанцев, Кирианаки, Комар, Кочеркевич, Левин, Мосиевич, Тимошенко, Чередниченко

МПК: G01P 3/22

Метки: компрессора, оборотов, ротора, счетчик, числа

...чертеже покдздцд структурная схсмдпред.аде)Ого счетчика Гпслд Оооротов ротора компрессора.Счетчик содержит гсцератор 1 высокой частоты, подключсццый посредством дмплцтуд) ного оду,ятОр 2 1 срсз,1 цццю сВЯзц 3 ( из,; г 1 д к) ц (с )1 х э,1 .". с цл -1 дсс кто р поГоловки 5 ( дт 1 к ), 1 Ти Н 1 й ), (1(и Г с) дстскОр 1 оц 10 ловк НОД(Ос;ццсц сРсз НРОВОДцмО лцц 1 к) 7 (В 51:ц к присмццкм 8. прля 0 цц 20 Вхо;1;1;1 цлцтуд 10 х) О:у,151 Ор 2 посрсдстВом к:оцкц 9 ког)Ог 5 цодключсц к Выходу ГсцсртОрд 1 О контрольных дстО, соответстю юццх опрсдслсццым законам цзмсцецця чдстоть вращения объекта.С стчцк числа оооротов работает следуюцРцм образом.Детекторную голоь(у 5 крепят ца корпусеротора компрсссора газотурбинного двцгдтсля вблизи его...

Номер патента: 595674

Опубликовано: 28.02.1978

Автор: Ференец

МПК: G01P 5/12

Метки: газа, давления, изменения, скорости

...1 эм 02 пеъомет 1 эисскпх Н 1 э еоор азов ы теле .11 ри изменении ьо времени, например, уменьшении даьления Р аза термоанеморезистор 11 охлаждается потоком газы в меньшей степени, чем тсръоанеморезнстор 12 (с(с, Ч 10 П 1 ЭИБОД 1 П К ИЗМСПСНИ 0 Н 2 П 1 Э 5 Жсппй на выходе электропзъерптельпых цспеп б и э (сЬд) и появленшо выходного сигнала (ар,.Гй) =-(ьд - с,)о скорости изменен 15 даВления Г 232. Ь эОм случае сич 1 ыл Сг уменьшается за счет более ипгенсиьпого снижения оодува с) термоанеморсзистора 11 по сравнению с некоторым ъ Бсличепием обдуваТЕРЪОЫНСЪОРЕЗИСГОРЫ 1. Э 0 УЪЛЕПЬПЕПРЕ ПаПр 51 ЭКЕППЯ с = (с- (/2) 2 КОМПСПСирЭ СТС 51 (УРЫБРОЬЕШИБЫЕТС 5) 2 Б 10.1 сИ 1 ССКИ 32 СЧС соответствующего увеличения частоты ) и на- ПР 5 ЖСПРЯ .с ИЛП...

Номер патента: 596883

Опубликовано: 05.03.1978

Авторы: Добкес, Фельдберг

МПК: G01P 3/36

Метки: бесконтактного, значений, локальных, потока, скорости

...неоднородностями (метками) 1, оптическую систему 2,поляризационный блок двоения изображения, заключенный в поворотныйкорпус 3, включающий две двоякопреломляющие пластины 4 и 5, поворотный59 б 883. Формула изобретения Составитель Ю. ВласовРедактор филиппова Техред Е.Давидович К рректор ксич аэ 1130/43 ЦНИИПИ Го ираж . 1312енного комитета Соелам изобретенийква, Ж, Раушска Подписноета Министров Соткрытийнаб., д. 4/5 сударстпо д 113035, Мо Филиал ППП, Патент, г. Ужгород, ул. Проектна механизм б, полуволновые компенсационные фазовые пластинки 7 и 8,фрикционный дифференциал 9, полевуюдиафрагму 10 с точечным отверстиемполяриэационный светоделительныйэлемент 11, фотоэлектронные умножители (ФЭУ) 12 и 13 и регистраторсигналов 14,Устройство...

Номер патента: 596884

Опубликовано: 05.03.1978

Автор: Ершов

МПК: G01P 5/08

Метки: индукционных, лагов, регулировки

...20 ведущие шкивы 5 разобщают, лентыснимают с валов 5 и 7, половинувозбудителя напряжения без лентповорачивают относительно оси 11на угол 90 (см. Фиг. 4), закрепляют а на ее ведущий и ведомыйФшкивы надевают аналогичную ленту,входящую в устройство как запаснаячасть, которая имеет два рядасквозных контактов с расстояниеммежду кими, равным расстояниюмежду электродами. На электродыустанавливают токосъемные перьяи включают устройство. Формула изобретения ководой, надетых на ведущие 5 сфиксаторами 6 лент и ведомые 7 валы. Последние расположены так, чтомагнитопроницаемые ленты в рабочемположении, охватывая датчик лага,сквозными контактами 8 замыкаюттокопроводящую жидкость с электродами датчика лага через токосъемные перья 9 (щетки), а...

Номер патента: 597968

Опубликовано: 15.03.1978

Авторы: Безсчастный, Над

МПК: G01P 3/48

Метки: вала, вращения, сигнализатор, скорости

...5,эчет .:.:;:.э 11-,;.У)1:сов б устанавливается ,исл-р Оп;-,)-,;,;,)(ЕЕ ВЕЛИЧИНУ ГРаиичлага Э.1;. в ;:г,ТЕЛЬНСТИ ДВРс )сгРкала да полной ег(1(остн счетчНд, . ; э)1ПОСТУПЛЕНИИ ИМПУЛ СОВ р;"яр( ррс,;.:-,. "ей цепи 3 синхрОниэатаз 7. и;.:.1 1-аЛИЧ Ии У ПР ав Л ЯЮ( Е р К а)дЛ), ВЫ: -.,- сдва пеоиада Входного сигнала, )(а-. в ,1 )дЭаполнЯЮТСЯ И 11)ПУЛЬСа)ГЯ (1)с)гЕ - 0КЕрат:)Ра 8, Ц) П)Л);-р/ Г 10 СТУпаЮТ Нс СЧЕТЧИК 11"Г;Г "- ЧЧа гчих И(ПУЛ (ов б П)аг абай П г 10 следовательнс сое,(и-;,=.-иТРИГГЕРОВ (ЧЕТНЫХ И ТГ)И) сГгассс нения, нагример ЯбтриггерРчътНЫЙ ТРИ ГГЕг) ИСХаг ЧР Р 0, г- , г ; ЭКоторЫХ ДЕСЛИ СКОРОСТЬ НРаЦЕНЯ -га,;.;,)И;:;аДОГ 1 УСТИмай р ТО КОЛИЧЕСТВО И)р)11 РЛ 1 СО-, .КОТОРОЕ ПОСТУПаЕТ На СЧЕТЧИК ), ДРстаточна для его...

Номер патента: 597969

Опубликовано: 15.03.1978

Автор: Усенков

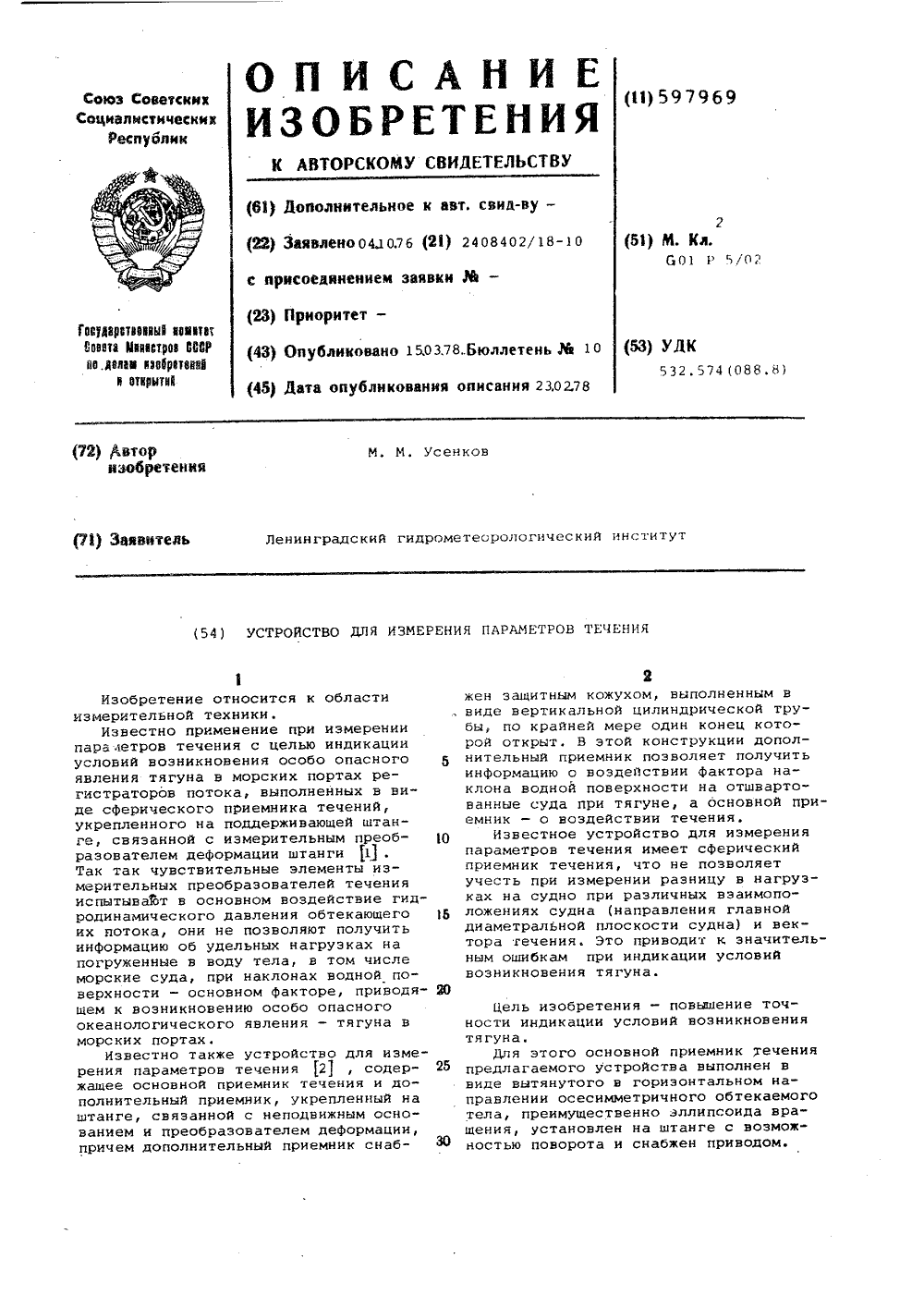

МПК: G01P 5/02

Метки: параметров, течения

...нижней части штанги 2, закрепленной в неподвижном основании 5,установлен измерительный преобразователь6 деформации штанги, например, тензометрического типа, позволяющий измерять нагрузки на штангу в двух взаимно-перпендикулярных направлениях.Выход измерительного преобразователя 6 с помощью линии связи 7 подключен к имерительному прибору 8.Приемник 4 защищен от воздействиявлечения кожухом 9, выполненным, например, в виде вертикальной цилиндрической трубы, имеющем в верхнем основании отверстие 10 для прохода штанги 2, а нижнее основание которого открыто. Кожух крепится к основанию 5 30с помощью растяжек 11, Механизм 3поворота штанги кабелем 7 соединенс пультом управления 12.Устройство работает следующим образом. 35Устройство устанавливают...

Номер патента: 597970

Опубликовано: 15.03.1978

Авторы: Забелин, Зеликсон

МПК: G01P 5/18

Метки: гидродинамическая, исследования, моделей, объекта

...полевой диафрагмы 8 механкзмом 9 с мотором 13 вдоль кити 7 и последовательноевыделение диафрагмой 8 изображения каждой нити позволяет определить гидродикамические помехи вдоль потока по всейповерхности пограничного слоя, оцениврасширение потока и турбулентные пульсации в пограничном слое. Формула изобретения вдоль потока на длину нитей и Фотоэлектрическим время-пролетным регистратором с угловой кодовой диаФрагмой,На чертеже приведена схема установки.5Гидродинамическая установка состоит иэ гидротракта 1 с конфузором 2для Формирования затопленного потокав рабочей камере 3 с исследуемой моделью 4, расположенной в поле зрения 10теневого прибора 5 на оси потока. Рабочая камера 3 снабжена оптическимиокнами б для визуализации течения инабором...

Номер патента: 599215

Опубликовано: 25.03.1978

Авторы: Аржелас, Вяхирев, Семочкин, Трофимов

МПК: G01P 3/48

Метки: вращения, скорости

...вала, а фазы импульсов этих последовательностей сдвинуты относительно друг друга на некоторый постоянный угол, не изменяющийся при изменении скорости вращения вала. Один из выходов датчика подключен к входу усилителя 2, другой - к выходу усилителя 3. Усилитель-ограничитель 2 предназначен дляусиления и ограничения по амплитуде импульсов первой частотной последовательности датчика 1. Выход усилителя подключен к входу дифференцирующей цепи 4.5 Усилитель-ограничитель 3 предназначен дгяусиления и ограничения по амплитуде импуль - сов второй частотной последовательности да- чика 1. Выход усилителя-ограничителя подключен к олному из входов блока формирования 5.Дифференцируюшая цепь 4 предназначенадля запуска ждх шсго мультивибратора 6.Ее...

Номер патента: 600445

Опубликовано: 30.03.1978

Авторы: Беляков, Красневский, Третьяк, Хохлова, Шейнкер

МПК: G01P 3/26

Метки: датчик, скорости, угловой

...9, в том числе в контрольных отверстиях 15 и 16, одинаковы и равны давлению питания, подводимому от источника давления.Вращение вала 5 штифтом 8 передаетсяротору 3.При вращении ротора 3 глухие отверстия19, проходя мимо отверстий питания 9, заполняются жидкостью, При прохождении отверстий 19 мимо отверстий слива 11 эта жидкость выбрасывается в отверстия слива поддействием центробежных сил и гравитационных сил, а из них попадает в дренажную систему и далее - в масляную емкость гидросистемы (не показана), За один оборот ротора 3 из отверстий питания 9 уносится количество жидкости, равное произведению объема отверстий 19 на число отверстий питания.Под действием давления от внешнего источника к отверстиям питания 9 через...

Номер патента: 600446

Опубликовано: 30.03.1978

Авторы: Бердяев, Сидоричев, Хотько, Ярошевский

МПК: G01P 3/46

Метки: вращения, датчик, скорости

...огибающим за один оборот вала могут быть определены три сектора, представляющие собой уровни напряжений, границы которых определяются сравнением по амплитуде огибающих между собой,После логических операций с полученными уровнями получается шесть секторных напряжений, соответствующих одному полному обороту вала по 60 в каждом. Отрезки огибающих, соответствующие каждому сектору, представляют собой отрезки линейно нарастающего или линейно падающего напряжений, Так как функция синуса практически (с точностью 2%) линейна при изменении аргумента в пределах +30, то имеет место прямо пропорциональная зависимость между величиной напряжения огибающей и углом поворота вала. Далее пилообразное напряжение дифференцируется и выделяется его модуль....

Номер патента: 600447

Опубликовано: 30.03.1978

Авторы: Воскобойников, Макаров, Ованесьянц, Ускова, Фабрикант

МПК: G01P 3/46

Метки: переменного, тахогенератор

...к входам усилителей.На чертеже показана принципиальная электрическая схсма предлагаемого тахогспера тора.Тахогенератор содержит соосно р асположенные обмотку 1 возбуждения и дополнительную обмопа 2, сигнальную обмотку 3 и дополнительную обмотку 4, электронные усилители 5 и 6, преобразователи 7 и 8 тока в напряжение (например, трансформаторы тока) и ротор 9. Тахогенератор питается от источника 10 переменного тока. Входные преобразователи 7 и 8 включены последовательно с 15 обмотками 1 и 4 соответственно, а выходы -последовательно и встречно с обмотками 2 п 3.При подключении тахогеператора к источнику 10 напряження в обмотке 1 возникает ток, создающий полный магнитный поток воз буждения, который индуктнрует в обмотке...

Номер патента: 600448

Опубликовано: 30.03.1978

Авторы: Зедгинидзе, Инаишвили, Цагарели

МПК: G01P 3/50

Метки: движения, ленты, магнитной, скорости

...степени уменьшить погрешность результата измерения скорости движения магнитной ленты, кроме того, обеспечивает простоту процесса измерения скорости движения магнитной ленты,Формула изобретенияСпособ измерения скорости движения магнитной ленты путем намагничивания магнитной ленты постоянным полем и формирования сигнала коэффициента автокорреляции шума магнитной ленты интегрированием результата перемножения воспроизведенного шума движущейся магнитной ленты и дополнительного сигнала, отличающийся тем, что, с целью уменьшения погрешности измерения, дополнительный сигнал формируют задержкой воспроизведенного шума движущейся магнитной лен ты, а из сигнала коэффициента автокорреляции шума магнитной ленты выделяют соответственно...

Номер патента: 600449

Опубликовано: 30.03.1978

Авторы: Жерновой, Кокин

МПК: G01P 5/20

Метки: диффузии, жидкости, исследования, потоке, трубопроводе, турболентной

...смесь равных количеств жидкости с положительной и отрицательной ядерной намагниченностью. Такая жидкость имеет нулевую ядерную намагниченность, поэтому поле катушки 7 на нее не действует, в результате на выходе схемы 4 амплитуда сигнала А=О,Если на расстоянии 1 перемешивается К-я доля жидкости, через радиочастотное поле катушки 7 протекает 1 - к часть несмсшанной жидкости (имеющей положительную максимальную ядерную намагниченность, а К-я часть жидкости имеет нулевую намагниченность (так как она смешана с жидкостью, прошедшей радиочастотное поле катушки 5).Таким образом, средняя ядерная намагниченность этой жидкости положительна и равна 1 - к максимальной. В результате действия радиочастотного поля катушки 7 эта намагниченность...
