Номер патента: 156720

Опубликовано: 01.01.1963

МПК: G01N 1/00, G01P 13/00

Метки: 156720

...с противовесами. На чертеже приВеденя схема посдлягаемого датчика. Фл 1 огарка 1 укреплена на стержне 2 и уравновешена грузами- противовесами 3 на стержнях 4, располоненных в пространстве под углом 120 друг к другу. Все три стержня расположены в разных плоскостях, что придает подвижной системе большую устойчивость. Благодаря карданному подвесу, состоящему из кольца о и подвижной головки 6, флюгарка имеет две степени свободы.Угол поворота флюгарки вокруг вертикальной оси псредается ротору сельсина-датчика 7 горизонтальной составляющеи направления ветра через поводковую муфту о, а угол поворота флюгарки вокруг горизонтальной оси передается ротору сельсина-датчика 9 вертикальной составляющей направления ветра через ведомую втулку 10.М...

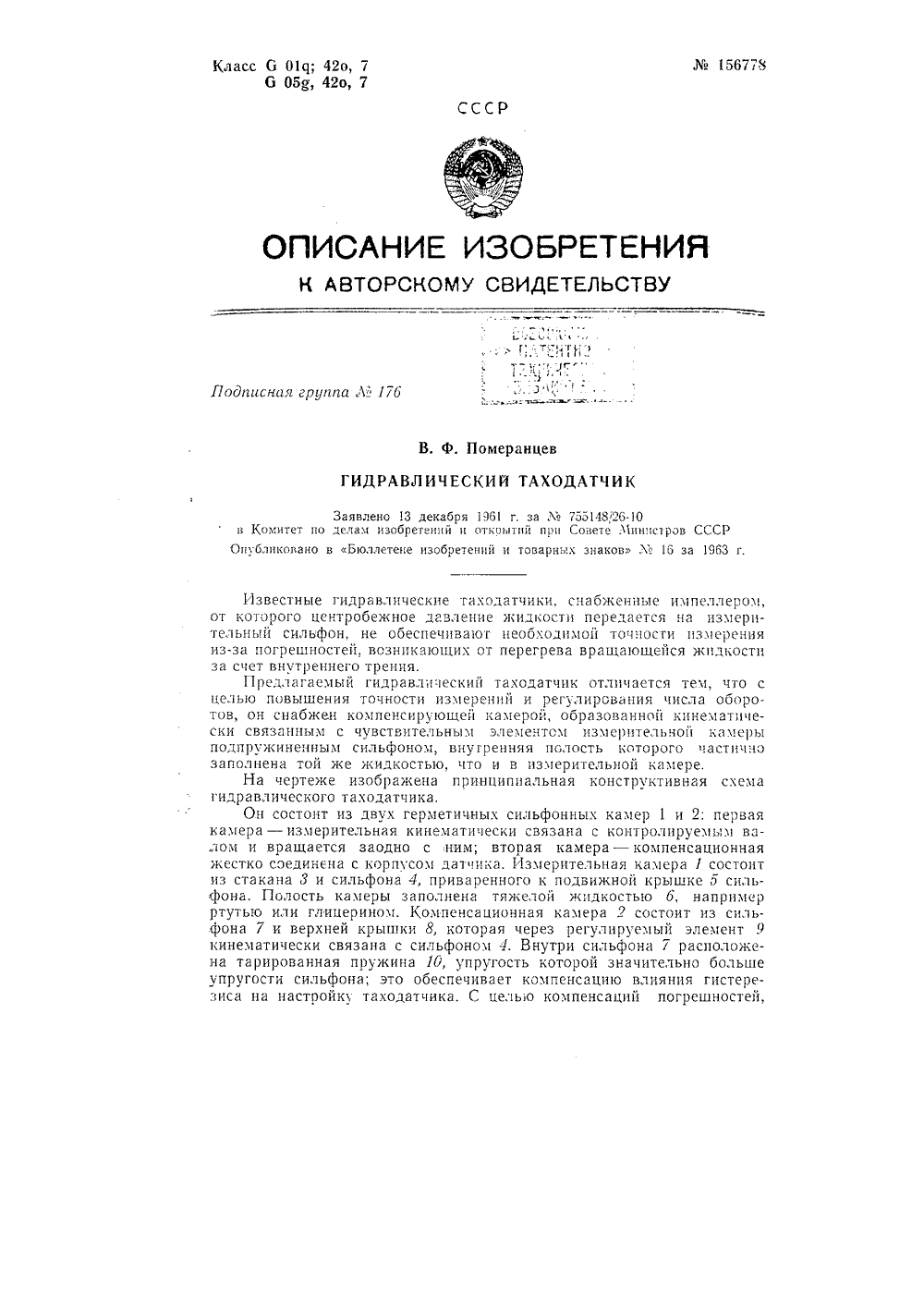

Номер патента: 156778

Опубликовано: 01.01.1963

МПК: G01P 3/26

Метки: 156778

...изображена принципиальная конструктивная схема гидравлического таходатчика,Он состоит из двух герметичных сильфонных камер 1 и 2: первая камера - измерительная кинематически связана с контролируемым валом и вращается заодно с ним; вторая камера - компенсационная жестко соединена с корпусом датчика. Измерительная камера 1 состоит из стакана 3 и сильфона 4, приваренного к подвижной крышке 5 силь- фона. Полость камеры заполнена тяжелой жидкостью 6, например ртутью или глицерином. Компенсационная камера 2 состоит из силь- .фона 7 и верхней крышки 8, которая через регулируемый элемент 9 кинематически связана с сильфоном 4. Внутри сильфона 7 расположена тарированная пружина 10, упругость которой значительно больше упругости сильфона; это...

Номер патента: 156780

Опубликовано: 01.01.1963

МПК: G01P 5/08

Метки: 156780

...на фототран. зистор от лампоцки, периодически прерывается диском с прорезями, в 11 езульта 1 е цего на фототранзисторе вози.ают и 1 пульсы тока, частота которых пропорциональна скоеосгн вращения ротора анемометра Иззерение частоты импульсов производится частотомерами 5 конденсаторного типа. Пройдя интегрирующу 1 о цепь 6, ток попадает в измерительный элемент 7, где регистрируется арифметн 1 еская сумма токоз всех частотомеров 5., ля проверки работы анемометров 2 необходн156780 мо замкнуть тумблер 8, Если подобрать сопротивление шлейфа 9 ос. циллографа малым, то шунтирование шлейфа тумблером 8 практически не оказывает влияния на выходной ток частотомера 5. Это позво ляе при необходимости производить одновременно с регистрацией...

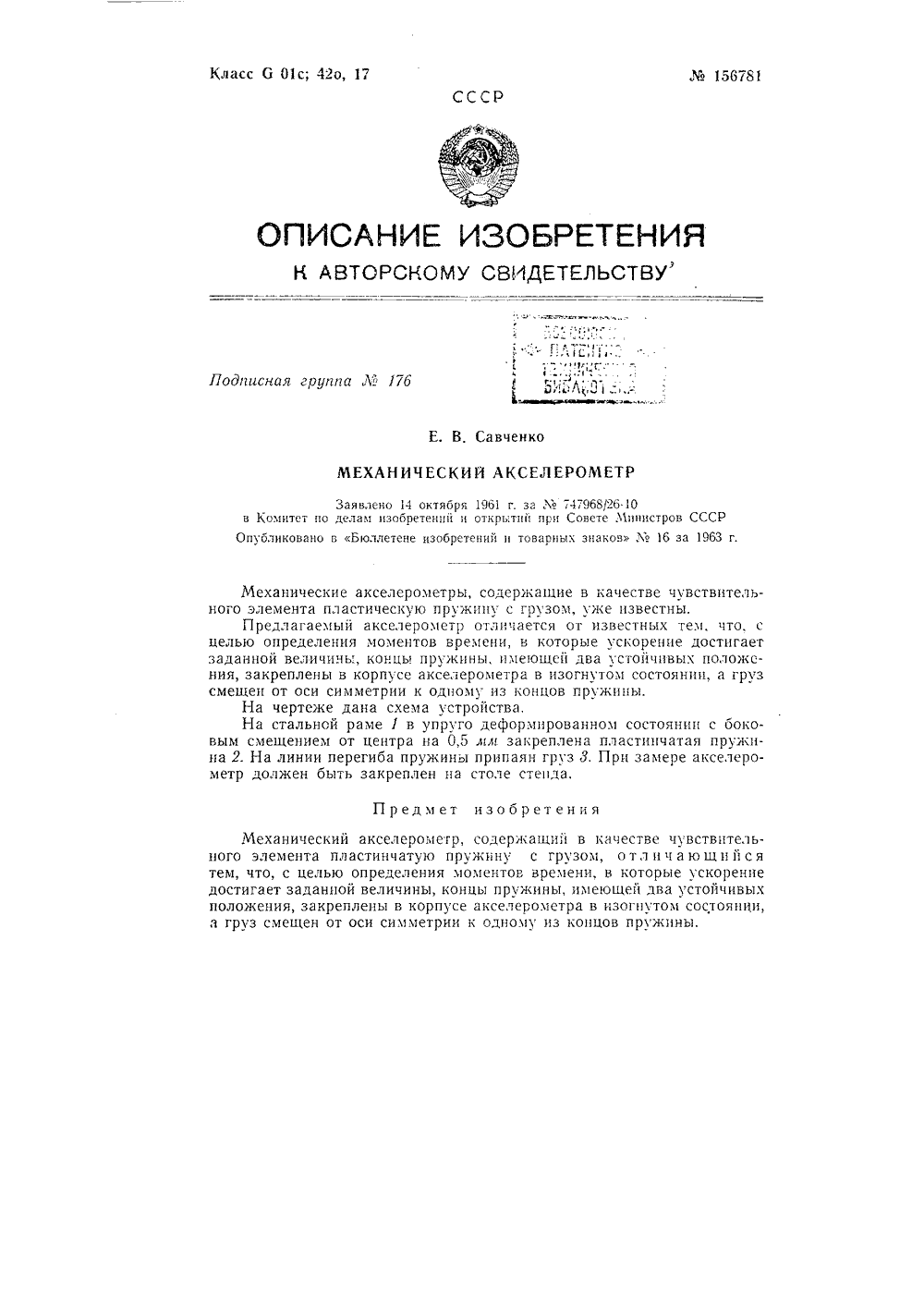

Номер патента: 156781

Опубликовано: 01.01.1963

МПК: G01P 15/04

Метки: 156781

...времени, в которые ускорение достигает заданной величины, концы пружины, имеющей два устойчивых положения, закреплены в корпусе акселерометра в изогнутом состоянии, и груз смещен от оси симметрии к одному из концов пружины. Механические акселерометры, содержащие в качестве чувствительного элемента пластическую пружину с грузом, уже известны.Предлагаемый акселеромстр отличается от известных тем, что, с целью определения моментов времени, в которые ускорение достигает заданной величинь., конць 1 пружины, имеющей два устойчивых положения, закреплены в корпусе акселерометра в изогнутом состоянии, а груз смещен от оси симметрии к одному из концов пружины.На чертеже дана схема устроиства,На стальной раме 1 в упруго деформированном состоянии с...

Номер патента: 157011

Опубликовано: 01.01.1963

МПК: G01P 3/40, G01R 29/18, H02K 19/00 ...

Метки: 157011

...машины явние в нем нониусиой шкалы с подвижным движкомкоторого служит продолжением линии, нанесенной нляет повысить точность измерения.На чертеже изооражена круговая пониусная шканагрузки.Основные узлы измерителя отсства импульсного типа.Отсчетное устройство измерителя содернониусн 1 о шкал 1 осчеа с двнкком 2, парасположенная в радиальном направлении.Осветительное устройство служит для освещенстробоскопического диска 4 вспышками определенноОтсчет производят следующим образом.Вращающийся с определенной скоростью дидиальную тонкую черную линию 5, жестко закреп,шины и освещается импульсным устройством. Привращения диска с частотой вспышек лампы осветит157011 диск виден неподвижным относительно линии 5. Продолжение линии 5 (риска 3)...

Номер патента: 157237

Опубликовано: 01.01.1963

Авторы: Действительный, Научно

МПК: G01P 3/44, H03M 1/60

Метки: 80152626-24, «бюллетеие, головказаявлено, делам, дифференциально-индуктивная, знаков, изобретений», комитет, министров, ноября, открытий, совете, сссропубликовано, товарных

...3 катушки, вызывая увеличение магнитного потока в секции б обмотки 4.157237Изменение магнитного потока при вращении крыльчатки приводит к изменению разности напряжений секций а и б обмотки 4. В результате с этой обмотки снимают электрический сигнал в виде промодулированной по амплитуде частоты 5 кгц. Частота модуляции прямо пропорциональна скорости вращения крыльчатки. Максимальная глубина модуляции достигается соответствующим перемещением верхнего сердечника 5 катушки, Полученный сигнал с амплитудой 100 мв и глубиной модуля порядка 700/, поступает на вход демодулятора, который выделяет частоту модуляции. Полученный с выхода демодулятора сигнал через блок питания поступает на счетчик суммарного расхода и указатель мгновенного...

Номер патента: 157456

Опубликовано: 01.01.1963

МПК: A61B 5/10, A61C 11/00, G01P 13/00 ...

Метки: 157456

...записи движений нижней челюсти.Движения нижней челюсти передаются на стержень 1 при помощи площадки 2, которая подклеиеается лейкопластырем к подбородочной части. В нерабочем состоянии стержень 1 удерживается в горизонтальном положении посредством тяги 3, которая во время записи снимается. Стержень шарнирно соединен со специальной колодкой 1. Вокруг шарнира 5 стержень совершает небольшие повороты при вертикальных движениях нижней челюсти. Конец стержня утолщен и имеет специальный скос для деформации пружинной пластинки 6, га157456 которой наклеен проволочный тензометр. При боковых движениях нижней челюсти стержень 1 с колодкой 4 совершает повороты вокруг оси 7 в обойме 8, причем с помощью конуса 9, закрепленного на колодке 4,...

Номер патента: 157499

Опубликовано: 01.01.1963

МПК: G01B 7/04, G01P 3/50

Метки: 157499

...датчике тем, что магнитный ролик выполнен в общем блоке с магнитопроводом подмаг 1 ичивающей катушки, а весь блок подвешен на пружине, обеспечива 1 ощей отвод ролика при отсутствии трубы.На чертеже изображена конструктивная схема описываемого датчика.Труба 1 движется в направлении, указанном стрелкой Л. С трубой фрикционно связан ролик 2, вращающиися на оси 3. Свободный конец оси 3 через зубчатую передачу 4 вращает фотоэлектрический тахо- метр 5, представляющий собой диск, который модулирует световой поток, падающий от лампочки на фотоэлемент. Частота импульсов наМ 157499 пряжения, снимаемого с фотоэлемента, преобразуется в скорость движения трубы. Ролик 2 является частью магнитной системы датчика 1 путь замыкания магнитного потока Ф в...

Номер патента: 157535

Опубликовано: 01.01.1963

МПК: G01J 5/60, G01P 5/00, G01S 13/95 ...

Метки: 157535

...отношения, о т л и ч а ю щ и йс я тем, что, с целью упрощения конструкции и уменьшения габаритов пирометра, он снабжен газоразрядной лампой и диском, приводимым во вращение двигателем, вращающим обтюратор. Изменение Лф-фазы измерено стробоскопическим методом, Результирующий световой поток преобразуется приемником излучения 4 в синусоидальное напряжение, которое после усиления ограничения и дифференцирования в усилительно-преобразовательном устройстве б подается на газоразрядную лампу б, выполненную в виде кольцевой трубки. Лампа б находится под прозрачной шкалой 7. Диск 8 с узкой радиальной щелью (на чертеже не показана), установленный между газоразрядной лампой.и шкалой 7, приводится во вращение двигателем 9, который...

Номер патента: 157563

Опубликовано: 01.01.1963

МПК: G01P 3/50

Метки: 157563

...обмотки различны157563по назначению и устройству. Обмотка 5 двухходовая, предназначена для фиксирования .пути, обмотка б одноходовая - для фиксирования скорости. Обе обмотки уложены в пазы, предварительно нарезанные на стержневых сердечниках,Обмотка пути наматывается так, что в любых двух ее смежных витках направления индуктированного тока противоположны; это достигается параллельной укладкой двух нитей проволоки в канавки двухзаходной резьбы, нарезанной на стержневом сердечнике. При этом величина шага резьбы равна высоте якоря 4. При этих условиях проходящий чеоез тело якоря магнитный поток всегда пересекает не более трех витков катушки; двух с одинаковым направлением и одного с противоположным (на фиг, 1 обозначечо стрелками),Кривая а...

Номер патента: 157564

Опубликовано: 01.01.1963

МПК: G01P 7/00

Метки: 157564

...чго о 1 носительную скорость измеряют косвенными методами, Наиболее часто применяют метод дифференцирования относительного перемещения или интегрирования ускорения. Первое осуществляется с помощью дифференциаторов, второе - с помощью интеграторов,На выходе этих устройств возникает сигнал, близкий, но не равьый по величине гроизводной или интегралу от подаваемого на вход сигнала, При измерениях такие устройства дают большую погрешность.Для исключения погрешностей в предлагаемом устройстве совмещены дифференциатор, на вход которого подается сигнал от датчика перемещения, и интегратор, на вход которого подается сигнал от датчика ускорения.На чертеже изображена принципиальная схема предлагаемого устройства.Устройство выполнено в виде двух...

Номер патента: 157565

Опубликовано: 01.01.1963

МПК: G01P 5/00, G01S 13/95, G01W 1/08 ...

Метки: 157565

...и далее . - ца регистратор, корректирующий данные о ветре ц турбулентности атмосферы с учетом углового положения антенны,На чертеже приведена блок-схема устройства для осугцествлецця предлагаемого способа.Импульсы, излученные передатчиком 1 через антенну 2, отражаогся уголковым отражателем 8 радцопилота ц поступают ца когерецтцый приемник 4, куда подается также и сигнал опорной частоты. На выход,. приемника включен фазовый детек 1 ор 5. С фазового детекторг сигнал подается на частотный детектор б, преобразующий допплеровскую частоту в напряжение, которое поступает одновременно ца спектроацалцМ 157565 затор 7 для определения величины и масштабов турбулентного движения и на интегратор 8, определяющий величину проекции средней скорости...

Номер патента: 157566

Опубликовано: 01.01.1963

МПК: G01P 5/12

Метки: 157566

Номер патента: 157800

Опубликовано: 01.01.1963

МПК: B06B 1/04, G01M 7/02, G01P 21/00 ...

Метки: 157800

...соответствовать сигналу, подаваемому на силовозбудитель,Показанное на чертеже устройсгво для возбуждения электродинамического вибратсрг 1 состоит из усилителя 2 мощности, вспомогательного маломощного усилителя 3 с двумя входами и дополнительной цепи,4 обратной связи. Пр 4 помощи электронного преобразователя-генератора тока сила электродинамического вибратора может быть заданатх 157800 строГО ПропорцИОальОЙ х ПравляОшем Напря 2 кегго мало.ОЩНОГО источника,Управляющее напряжение сравнивается а входе вспомогательного усилителя с сигналом обратной связи, пропорциональным выходному току. Сигнал обратной связи в виде падения напрякепи, создаваемого током 1 вибратора, снимается с эталонного сопрстивления Я, включенного последоаелно в цепь с...

Номер патента: 157843

Опубликовано: 01.01.1963

МПК: G01P 5/02

Метки: 157843

...втулкой, сво бодно перемешающейся вдоль вала по глубине резервуара мешалки. На поплавке или на шайбе, жестко связанной со втулкой, установлен проволочный визир. Это позволяет фиксировать время полного оборота поплавка.На чертеже показана схема устройства, На вал 1 мешалки надета втулка 2 с гайкой 3. На втулку 2 надета поводковая шайба 4 с ввернутыми в нее двумя поводками 5. На поводки 5 на равных расстояниях от оси вращения насажены поплавки б. укрепленные с помощью стальных винтов Т. Поплавковый узел устанавливают на заданной глубине с авляюших стержнеи Я, вверну, На поплавке б пли шайбе т проволочный визир 10. Дл)1поплавкового узла подбираютлы, чтобыдельный вес узла удельному весу измеряемой Устройство для измсрения скоростей потоков...

Номер патента: 158110

Опубликовано: 01.01.1963

МПК: G01P 3/38, G03B 35/00

Метки: 158110

...заэкранном пространстве согласованно с кажущейся скоростью движения измеряемых объектов изображения.На чертеже изображена схема измерения по предлатаемому способу,Глаза 1 зрителя рассматривают на экране 2 изображение стереопары 8, идентичные точки 4 и 5 которой, соответствующие левому и правому глазу, воспринимаются пространственно в точке б. С кажущейся точкой б зритель совмещает марку 7, укрепленную на транспортере 8, движущемся от электродвигателя 9 постоянного тока при включении системы 10 управления. При смещении идентичных точек 4 и 5 стереопары в положение 11 и 12 пространственная точка б перемещается в положение 13. Одновременно с этим изменяют скорость вращения электродвигателя с помощью реостата 14 системы управления и...

Номер патента: 158165

Опубликовано: 01.01.1963

МПК: G01P 3/66

Метки: 158165

...устойчивьми состояниями. Он вырабатывает прямоугольный импульс, который сткрывает и закрывает лампу в зарядной цепи, Открытая лампа пропускает ток через зарядную цепь в течение измеряемого интервала времени.В зарядной цепи имеется конденсатор, накапливающий энергию при заряде, Напряжение заряда конденсатора, определяемое измерительным прибором, прямо пропорционально измеряемому времени и, следовательно, обратно пропорционально скорости К Для удобства отсчета скорости шкала измерительного пр 51 бора проградуировангв л/сек.Сигналы от фо 1 оумножителей Л 1 и Л 2 (фиг. 3) пода 1 отся на сетки ,силительного каскада, собранного на лампе Л затем поступают на сетки тиратронов Л 4 и Л;, Поскольку сигналы смещены во времени один относительно...

Номер патента: 158166

Опубликовано: 01.01.1963

МПК: G01P 3/38

Метки: 158166

...следующие:А,В, = А,С / В,А,С, = а и В,С, параллельно Ол. Через постоянные промежутки времени Л 1 отмечаем пунктиром положения треугольника.Последовательные положения треугольника отмечаем номерами 1, 2 г - 1;г + 1, где г - целое положительное число. Положения вершин обозначим; А, В, и С;, Стороны треугольника пересекаются в точках В;,; 1, Расстояние между точками А; и А;+обозначаем: Л 5;+1= А; А;+г.Отрезок, перпендикулярный оси Л,Между ЛЯ;+1 и О;,;+1 существует линейнаязависимость: Так как положения треугольникачерез равные промежутки времени,то:.1 г где У;,;+1 - средняя скорость движения треугольника от положения г до г + 1,Из равенств (1) и (2) получаем: Из уравнения (3) следует, что О;,;+1 прямопропорционально средней...

Номер патента: 158452

Опубликовано: 01.01.1963

МПК: G01P 3/68

Метки: 158452

...ультрафиолетового света б.При движении мычки А, например, в вытяжном приборе, заправленное в нее окрашенное люминесцентным красителем волокно а, облучаемое источником б, проходит мимо фотодиода 3, подающего сигнал на счетно-решающее устройство 1. Вследствие этого приводится в, действие счетчик времени, Затем во продвигается мимо фотоднода 4, сигнал орого подается на устройство 1 и через днее на отключение счетчика времени 2, ция фотодиодов 3 и 4 на пучок ультраетовых лучей исключается, так как проется лишь видимая часть света. Скодвижения наблюдаемых волокон а на м участке определяют по показателям ояния между фотодиодами 3 и 4 и врефиксируемого на счетчике 2. Способ определения скорости движения отдельных волокон мычки в процессе...

Номер патента: 158647

Опубликовано: 01.01.1963

МПК: A61B 5/026, G01P 5/00

Метки: 158647

...нижний возвращается в естественное русло. При замыкании цепи эластичные трубки 9 и 10 зажимаются зажимом 11, прикрепленным и якорю 12 реле 4, вслелствис чего кровь направляется в ци,шпдр 1, оттесняет поршень 13 н выталкивает через трубку 14 в цилиндр 2 равное ей по объему количество волы, которая поднимает поплавок 15 с ппсчиком 1 б. Выпускное отверстие 17 цилиндра 2 в это время закрыто металлическим колпаком 18, прижатым якорем 19 реле 5. После прекращения тока в цепивода из цилиндра 2 вытекает через вь,пускпос отверстие и поплавок возвра)цястся В исходное положение. В это )кс время зажим 11 пол влиянием груза 20 отпускает труб)кп 9 и 10 и зажимает трубку 14, что прелотвращаст вытекапие воды из резервуара ) в цилипдр 2. Вода из...

Номер патента: 159336

Опубликовано: 01.01.1963

МПК: G01P 5/10, G05D 13/00

Метки: 159336

...в результате перемещения источника излучения относительно поглотителя и смещают рабочую точку, соответствующую нулевой скорости, с вершины резонансной кривой на середину боковой ветви или на компоненту сверхтонкой структуры. Указанное смещение осуществляется путем температурного или химического сдвига линий испускания и поглощения или путем сообщения источнику или поглотителю дополнительной скорости. При этом тело, скорость которого изменяется, мокнет быть связано или с источником, или с поглотителем,Способ позволяет бесконтактно и непрерывно измерять весьма малые скорости, вплоть до долей микрона в 1 сек,1. Способ автоматического контроля и ре гулирования малых скоростей, о т л и ч а ю. щ и й с я тем, что, с целью осуществления...

Номер патента: 160046

Опубликовано: 01.01.1964

МПК: G01P 3/44, G01P 5/07, G01W 1/00 ...

Метки: 160046

...изображен предложенный тахогенератор.В корпусе 1 тахогенератора имеются два взаимно перпендикулярных канала 2 и 8. В канале 2 на шарикоподшип 11 иках установлена неподвижная колонка 4, на основании кото. рой концецтричцо размещена катушка-статор 5 из магнитомягкого материала с индукционной обмоткой б. В канале 3 находится идущий от винта-движителя (ца чертеже не показан) вал 7 с ротором-магнитом 8, который помещается между щек катушки б, не касаясь обмотки б. Внутри корпуса расположено гнездо 9, в котором жестко закрепляется галцк от датчика направления (на чертеже це показан). Корпус с внешней стороны снабжен стабилизатором.Прц вращении винта-движителя относительцс осц ЛЛ ротор-мапшт 8 создает в статорекатушкс 5 переменное магнитное...

Номер патента: 160620

Опубликовано: 01.01.1964

МПК: G01P 15/13

Метки: 160620

...посто;ю;юио о магнита. Г 1 рю этом в Обмотке ( и)сюс);ситс) э,д.с величииа которой пропорциоидльид ско 1 эсти псрсмссцсиия чувствитслшиц о элсмситд, с Зисюк Опрсдсч 5 юстс 5 илююр)всвис) псрсмсцсция, 11 лир 5 южсцис, сслютелс)сс с Ос)- МОТКИ ю, ЦОЛДСТС 5 ИД УСИ,сИТСЛЬ,) юс С ВссХ);С) уси,ситс 5 с иостгцсюст ис сгбмс)гкс 2. 11)и эг1 тОК, Ю)З) ИЛ)С)(СС ИС Т)У)Ю С ИОЛОМ ИСК ГСцссСЧ С) Мацсптд, СОЗЛдет СИЛУ, Котордя Ирн ОСИ)тсю(т. ствующсм вссОссипи обмотки сн)ратной связи будет противодействовать инерционной силе чувствительного элемента.В этом случае ца левуюс ллицой провода (а будет по тка 1 выполнена таким Ю ЛЛЮЮИД ИДЛЮОтасаОГО ПРс 12, Поэтому в левой частТипография, пр, Сапунова,при персмспСипи сс в поле постолниого мзиитл изводится...

Номер патента: 160914

Опубликовано: 01.01.1964

МПК: G01P 5/07

Метки: 160914

...содержит вертушку 1, которую помешают внутрь воздухопровода, фрикционньш предохранитель 2, предохраняющий детали датчика от перегрузки, магнитоиндукционную систему 3, указательную стрелку 4. Угол поворота стрелки 4 пропорционален скорости воздуха так же, как и угол поворота контакта 5, размещенного на той же оси 6, что и стрелка. Кроме того, датчик содержит шкалу 7, проградуированную в единицах измерения скорости воздуха, а также укрепленную на оси 6 полую ось 8 с ручкой настройки 9, контрольной стрелкой 10 и спиральной пружино 11. Пр 5 гкпид связана с рсположсппым па оси 6 коптдкто: 12,;О; поворот;которого соответствует зиачсншо контролируемой скорости Возд 5 х, Тд жс, кдк и го, поворота стрелки 10. С осью 6 связана...

Номер патента: 160915

Опубликовано: 01.01.1964

МПК: G01P 1/07, G01P 15/09

Метки: 160915

...посадочного моста, выполцеццого в виде тела вращения с коническими отверстиями в трех взаимно перпендикулярных направлениях.На чертеже приведена схема предлагаемого прибора.Датчик ускорений содержит ицерциош 1 ую массу 1, три чувствительных элемента 2, опорные полусферы 3, трехточечный посадочный мост 4 с коническими отверстиями б, металлические пружины б и металлические прокладки 7 для снятия с пьезоэлементов электрического заряда. С целью расширения частотного диапазона и уменьшения поперечной чувствительности, пьезоэлементы 2 жестко соединены с инерционной массой 1 и с опорными полусферами 3 посредством посадочного моста 4, выполненного в виде тела вращения с коническими отверстиями 5 в трех взаимно перпендикулярных...

Номер патента: 160916

Опубликовано: 01.01.1964

МПК: G01P 5/00

Метки: 160916

...его при измерении. Способ заключается в измерении по величине времени задержки скорости сноса ионного облака, искусственно созданного внутри потока. Он позволяет измерить скорость только в одной точке поперечного сечения потока или, при достаточно большом сечении, в нескольких точках, минимальное расстояние между которыми ограничено допустимой величиной перекрестных наводок от движущегося ионного облака.Предлагаемый способ, в отличие от известного, позволяет получить непрерывное поле скоростей потока. Достигается это путем кинематографической регистрации сноса фронта послесвечения газа, возбужденного сфокусированным электронным пучком. Узкий, хорошо сфокусированный пучок электронов, образуемый электронной пушк "й, пронизывает...

Номер патента: 160917

Опубликовано: 01.01.1964

МПК: G01P 3/66

Метки: 160917

...его герметизации, помещен в специальный кожух 13, дно 14 которого крепится к крышке подшипника 15 теми же винтами, что и сама крышка, Место прилегания обрабатывают, отверстие 1 б для прохода пальца растачивают и уплотняют. Крышку кожуха 13 соединяют на резьбе с дном, имеющим резиновуо прокладку, Ввод кабеля осуществляют через сальник 17, расположенный по оси датчика, что обеспечивает возможность сборки и разборки кожуха и датчика без отключения кабеля и дегерметизации сальника. Релейный блок монтируется на щите (нафиг. не показан) либо на пульте управления,Предмет изобретения Реле скорости для контроля работы ленточных транспортирующих механизмов, состоящее нз тахометрического датчика, кинематически связанного с транспортирующим...

Номер патента: 160944

Опубликовано: 01.01.1964

МПК: G01P 3/42, G03B 37/00, G03B 41/02 ...

Метки: 160944

...для воспроизведения записи магнитные головки считывают сигналы, которые после усиления подаются па визуальные индикаторы записи.Этот способ может быть использован при проведении испытаний аэрофотосъемочной аппаратуры для получения данных о работе отдельных механизмов и аппарата в целом, минуя процесс аэрофотосъемки, путем записи на магнитной дорожке, нанесенной на аэрофотопленку. Предмет изобретенияСпособ синхронизации скорости транспортировки пленки в щелевом аэрофотоаппарате со скоростью движения изображения, о т л ич а ю щ и й с я тем, что, с целью автоматического исключения влияния погрешностей работы транспортного механизма камеры, проскальзывания и деформации пленки, считывают с помощью магнитных головок импульсы, записанные на...

Номер патента: 161513

Опубликовано: 01.01.1964

МПК: G01F 1/56, G01P 5/08

Метки: 161513
