Номер патента: 73125

Опубликовано: 01.01.1948

Авторы: Ушаков, Эйнис

МПК: G01C 19/44, G01P 1/11

Метки: взлете, наивыгоднейшего, положения, прибор, самолета

...Ось вращения внешнего кольца 7 астатического гироскопа параллельна поперечной оси самолета. Стрелка 8, укрепленная на внешнем кольце 7, сохраняет свое горизонтальное положение при различных углах тангажа и, следовательно, показывает действитель. ное положение осн самолета относительно горизонта. Конец стрелки 8 гироскопа б отогнут и распола. гается перед шкалои.В передней стенке кожуха 3 прибора имеется вертикальная щель 10, через которую видна стрелка 8 гироскопа и линия раздела двух областей шкалы б, на которой лежат наивыгоднейшие углы тангажа для различных скоростей. Совмещение стрелки 8 с линией раздела этих областей шкалы о казывает на до. стижение оптимального угла тангажа для данной скорости полета самолета. Шкала б может быть...

Номер патента: 73186

Опубликовано: 01.01.1948

Автор: Никольский

МПК: G01P 15/03

Метки: воспринимаемых, дорог, железных, подвижным, прибор, регистрации, составом, ударов, эксплуатации

...п передается прибору ц вызывает в нем смещение груза 1, расположеинэгэ между двумя пружинами, Пеэсмещаясь свободно по стержшо 2, груз вызывает перемещение колецчатэго рычага 8, ца конце которого укоеп ,чен пи.иущ ш орган 4,Однсвремео происходит отклонение маятника б, свободно подвешенного на оси 7, в сторону упора 8, При этом собачка 9 поворачивает на определенный угол храповик 10, а вместе с ним и барабан ;), на ксторьш наматывается регцстрцрующая лента, Поворот барабаня фиксируется собачкой 11, укрепленной на стойке; угол повороьп регулируется перестановкой упора 8.Второй упор 18 ограничивает ход маятика в обратнусо сторону после удара.Так как обычно требуется записывать удары, воспринимаемые обоими концами вагона или паровоза, а...

Номер патента: 73397

Опубликовано: 01.01.1948

Автор: Аветиков

МПК: G01P 5/14

Метки: направления, прибор, струи

...трубки 4 производится ио градусным делениям лнмоа указателем 1 в момент максимального показания манометра.Предмет изобретенияПрибор для определения направления струи, выполненный в иде труоки, осирииимпощей динамическое давление и соединенной с измерительным манометром, о тл ич ающ и й с я тем, что указанная трубка моитирована иа илке, поворотной относительно лпмоа, с целгпо определения направления струн ио углу поворота трубки прп максимальном показании манометра,М. 73397- 5Комитет по делам изобретений и открытий при Совете Министров СССРдактор А. Седов Техред, А. А. Камышникова Корр. 3. И. Виденова Информационно.издательский отдел. Поди. к пен. 7/Хб 0 г. Объем 0,17 и, л. Заказ 5940. Тираж 250. Цена 25 копья2 Министерства культуры...

Номер патента: 74052

Опубликовано: 01.01.1949

Автор: Киреев

МПК: G01P 5/165

Метки: газа, потока, пульсирующего, скорости

...т. е игмеется периодическое включение и яыкл ючение трубки 14. Время оборота пробки 7 устанавливается равным периоду пульсаций. В этом случае трубка 14 и связанный с ней манометр будут воспринимать только импульсы, отвечающие определенной фазе колебаний скорости. Время, в течение которого трубка 14 воспринимает импульсы, может быть сделано достаточно малым, и влияние изменения скорости з этот промежуток времени будет сведено к минимуиу.Для замера пульсирующего потока со всех сторон измерительной трубки 14 наружный корпус этой трубки имеет зубчатку, поворот которой осшествляется винтом 12, связанным с шестерней 13. Угол поворота винта 12 фиксируется указателем 15.По достаточному числу измерений, соогветствующих различным фазам,...

Номер патента: 74353

Опубликовано: 01.01.1949

Автор: Захаров

МПК: G01P 13/02, H02H 7/097

Метки: вращения, направления

...применение э.3 ектрического конденсатора, монтированного совместно с переключателем и при вращении оси периодически заряжающегося и затем разряжающегося на,поляризованное реле так, что при реверсировации машины меняегс 5 полярность заряда и соответственно знак импульса, посылаемого в реле, что и приводит последнее к срабатыванию,На чертеже представлена электрическая схема предлагаемого реле От сети пе)емецого го(а е 1)езвыпрямитель 1 1 соп;)1)тцзеце 2 заряжяетс 51 кон 3 сцс 3 тор 5, к которому 1 Одклк)че 1 поте ц:О)От;) 1 11 ), Последний прцклк)чсп к и;(КЯМ 6, 7 и 9 датчика Д хпулсог,я)- чк представляет собо 0 пил;1 цдр 11 ЦЗ Э:ЕКГРОИЗОЛЯПИОЦЦОГО М:ТЕ)ЦЯЛ 3 . Б 3) и 1 П Я О Ш и й С 51 С И Н Х Р О Ц Ц О С К О в 11)сл 1 руемым...

Номер патента: 74542

Опубликовано: 01.01.1949

Автор: Грецов

МПК: G01P 13/00

Метки: вод, грунтовых, направления, потока, прибор

...направления потока грунтовых вод по наблюдениям в одной скважине.Устройство поясняется чертеж;1 м.Прибор выполнен в виде радиально расположенных трубок 3, из точки пересечения которых, перпендикулярно к штм, выведена центральная вертикальная трубка о,Радиальные трубки 3 заполнякттся напслнителем 4, например, мелким песком, а в вертикальнук 1 труоку 5 закладывается краситель,В верхней части прибора помегцается компас 2.При погружении прибора за кольцо 1 в скважину грунтовая вотарастворяет краситель, последиВокрашивает воду и наполнительрадиальных трубок, например, песок. Окрашивание наполнителя происходит в направлении движенияпотока воды.Сопоставляя направление движения потока по окрашенному напилавело с показанием компаса, оп 11 редмет...

Номер патента: 74565

Опубликовано: 01.01.1949

Авторы: Каган, Минковский

МПК: G01D 1/16, G01D 9/12, G01P 3/42 ...

Метки: асинхронных, двигателей, прибор, скольжения

...наконечник 1 связали с осью вспытуемого мотора и соединен с конической шестерней 4. Синхронный мотор 2 (1500 об/мин,) связан со второй шестерней 3, а разностная шестерня диференциала 5 при помощи валика о, проходящего сквозь ось синхронного мотора, связана с тахометрическим генератором. Так как генератор возбу;кдаетсяпостоянными магнитами, то его напряжение находится в линейной зависимости от числа оборотов его ротора, а следовательно, соединенныйс генератором вольтметр 8 можетбыть градуирован непосредственно воборотах скольжения в минуту,Вольтметр 12 служит для наблюдения за напряжением сети, питающейиспытуемый мотор, и по его показаниям вносятся соответствующиепоправки в полученный результат.Для фиксирования...

Номер патента: 74822

Опубликовано: 01.01.1949

Автор: Замяткин

МПК: G01P 15/125

Метки: ускорений

...полого шарового сегмента, заполненного свинцом для увеличения момента инерции.Конденсатор крепится к корпусу вакуум-камеры, служащей для устранения механических искажений режима маятника и для экранировки конденсатора,Прибор к корпусу испытуемой на ускорение . машины прикрепляют болтами.Изменение емкости конденсатора зависит от угла отклонения маятника х (а следовательно, и от ускорения),Описанный конденсатор может найти применение в схемах автоматической сигнализации дистанционного управления. Предмет изобретения Устройство для измерения ускорений, выполненное в виде маятника,. несущего подвижную пластину переменного конденсатора, включенного в колебательный контур для переда чи показаний на расстояние, напри.мер, путем изменения...

Номер патента: 74964

Опубликовано: 01.01.1949

МПК: G01D 21/00, G01P 3/68, G02F 1/00 ...

Метки: 74964

...обладающего пьезоэлектрическими свойствами, например кварца, турмалина и др. Подготовка для измерения скорости прохождения, например. красного света в водороде при давлении Р н температуре Т заключается в следующем, Из трубы 13 удаляется воздух и нагнетается до давления Р водород. Прибор помещается в специальную камеру с температурой Т. От источника света 1 луч белого света с помощью74964призмы 2 разлагается на спектр, и красный луч направляется на ооьЧерез катушку 14 пропускается определенной силы ток, создающий соответствующий магнитный поток, который проходит через трубу, а следовательно и водород.От генератора на контактные пластины 15 подается напряжение, частота которого должна быть такая, чтобы луч света, отраженный от зе кала...

Номер патента: 74978

Опубликовано: 01.01.1949

Автор: Мандражи

МПК: G01P 15/09, G03B 43/00

Метки: барабаном, вала, киноаппарата, механизма, оказываемого, пленку, скачкового, угловых, усилия, ускорений, этого

...и недостаточно для непосредственных измерений.Усилитель усиливает напряжение,подводимое от колодки, до амплитуды в несколько вольт, после чегооно подается на ламповый вольтметр или осциллограф.Чтобы подобным прибором проверить качество того или иного проектора, поступают следующим образом.1. Снимают с проектора скачковый барабан и заменяют его описанным с пьезодатчиками и контактными полукольцами барабаном.2, На рукоятку прижимного роли.ка скачкового барабана надеваютконтактную колодку,3. Подключают к усилителюшланг контактной колодки и шлангпитания.4. Гнезда с надписью осциллограф соединяют с вертикальнымипластинами катодного осциллогр афа.5. Включают проектор, не заряжая фильма, и определяют качествосистемы визуальным...

Номер патента: 75354

Опубликовано: 01.01.1949

Автор: Самойлов

МПК: G01P 5/04

Метки: воздушного, направления, потока, прибор, скорости, способа

...постоянного тока 3 и гальванометром 4, К ручке-державке 5 зонда прикреплен кусочек радиоактивного вещества б (например, урановой смолки).Величина ионизации, создаваемая радиоактивным веществом б в воздухе, является практически величиной постоянной, Поэтому количество ионов, успевших осесть на пластины 1 и 2 зонда, зависит от скорости движения воздуха и будет тем меньше, чем больше скорость движения воздуха.Если прибор протарировать в единицах скорости, то по тарировочнои кри о ь скорости д отодуха,Прибором можно также замерятьнаправление движения воздушных потоков. При определенной постоянной скорости движения воздуха электрический ток в цепи гальванометра будет иметь максимальное значение в том случае, когда движение потока...

Номер патента: 75567

Опубликовано: 01.01.1949

Автор: Андреев

МПК: G01P 5/04

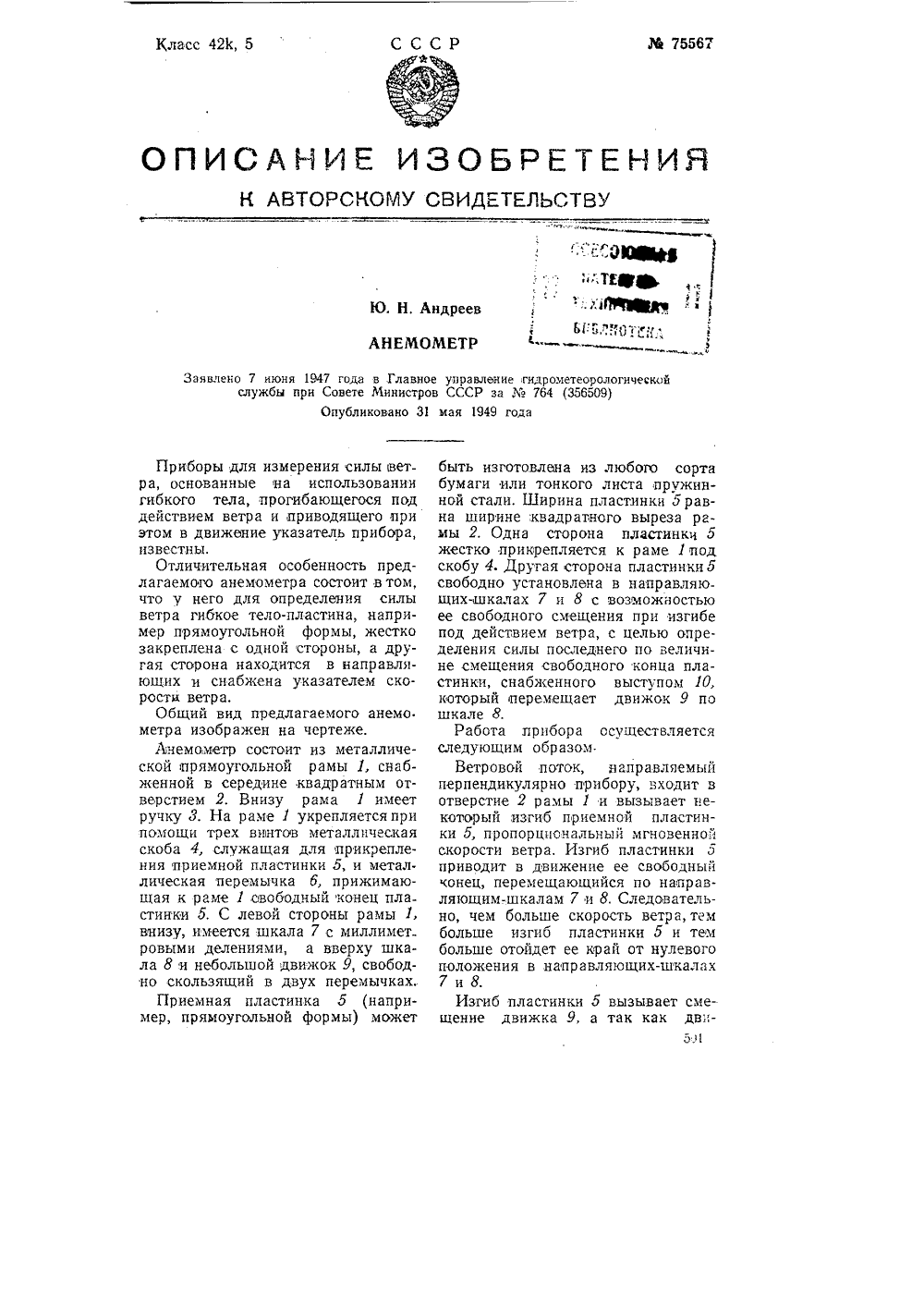

Метки: анемометр

...формы) может быть изготовлена из любого сорта бумаги или тонкого листа пружинной стали. Ширина пластинки 5 равна ширине, квадратного выреза рамы 2. Одна сторона пластинки 5 жестко прикрепляется к раме 1 под скобу 4. Другая сторона пластинки 5 свободно установлена в направляющих-шкалах 7 и 8 с возможностью ее свободного смещения при изгибе под действием ветра, с целью определения силы последнего по величине смещения свободного конца пластинки, снабженного выступом 10, который перемещает движок 9 по шкале 8.Работа прибора осуществляется следующим образомВетровой поток, направляемый перпендикулярно прибору, входит в отверстие 2 рамы 1 и вызывает некоторый, изгиб приемной пластинки 5, пропорциональный мгновенно.:"; скорости ветра. Изгиб...

Номер патента: 75569

Опубликовано: 01.01.1949

Автор: Солнцев

МПК: G01P 3/484

Метки: вращения, механизмов, скорости

...реле ЗР, включат "игнальную лампу 2 Л и заблокируют себя; н. з. контакты этого реле разорвут цепь лампы 1 Р, блокирующую цепь реле 5 Р и анодную цепь.Третье засвечивание возбудит реле ЗР; н. о. контакты этого реле подготовят цепь реле 4 Р, включат лампу ЗЛ и заблокируют себя; н. з.контакты реле ЗР разорвут цепь лампы 2 Л, анодную цепь, блокирующую цепь реле 1 Р, и анодную цепь реле 1 Р. Реле 1 Р потеряет возбуждение, следовательно цепь счетчика С будет разорвана.При четвертом засвечивании возбудится реле 4 Р; его н. о. контакты подготовят цепь реле 5 Р, включат лампу 4 Л и заблокируют себя; н, з.контакты реле 4 Р разорвут цепь сигнальной лампы ЗЛ, анодную и блокирующие цепи реле 2 Р.43 При пятом засвечивании возбудится реле 5 Р; своими...

Номер патента: 75703

Опубликовано: 01.01.1949

Автор: Кацнельсон

МПК: G01F 1/28, G01F 1/56, G01P 5/02 ...

Метки: жидкости, прибор, расхода, трубах

...расхода жидкости и, следовательно, ее дина мического напора вызывает перемещение сердечника вверх до положения нового статического равновесия действующих на него спл, при407котором тяговое усилие уменьшится на величину уменьшения силы динамического напора, и соответственно уменьшится рабочий ток соленоида.Конденсаторы 4 включены в рабочую цепь расходомера, и эта цепь настроена близко к резонансу для того, чтобы при перемещении сердечника и соответствующем изменении реактивного сопротивления соленоида добиться резкого изменения общего сопротивления цепи и, следовательно, резкого изменения тока и тягового усилия соленоида. Это позволяет достичь значительного изменения тока и тягового усилия соленоида при весьма незначительных...

Номер патента: 76208

Опубликовано: 01.01.1949

Автор: Владимиров

МПК: G01F 1/10, G01P 5/00

Метки: газов, жидкостей, расхода

...насажена вертушка б с лопастями, количество которых устанавливается в завпсимости от требуемой точности устройства.Фланцы 8 труо имеют кольцевое углубление, в котором вращается прикрепленный на оси вертушки диск б, изготовленный из непрозрачного материала, с вырезом 7 клиновидной формы (фиг. 2) . Во фланцах 8 имеются расположенные друг против друга отверстия 9, защищенные стеклом (фиг. 1, 3), Для удобства эта часть фланца может быть выполнена из прозрачного материала и смонтирована на пробках, ввертываемых в трубопровод.Против отверстия 9 с одной стороны устанавливается источник света 10, с другой - фотоэлемент 11.При повороте вертушки Б и диска б на некоторый угол вырез 7 открывает доступ светового потока от источника света 10 к...

Номер патента: 77035

Опубликовано: 01.01.1949

Автор: Меклер

МПК: G01P 3/48

Метки: постоянного, скорости, электрической

...возбуждаемоговс вспомогательной обмотке, заложенной в полюсный башмак машины и имеющей шаг, равный илипропорциональный ширине пазовили зубцов якоря.Ба чертеже изображена схема части электрической машины постоянного тока, которая снабжена вспомогательной обмоткой, образующей,согласно изооретению, датчик скорости вращения якоря этой машины,На схеме приняты следующие обозначения: 1 - полюс машины постоянного тока, 2 - оомотка возбуждения, 3 - якорь машины, 4 - зубцыякоря, 5 - обмотка якоря и б - вспомогательная обмотка, которая заложена в пазы, сделанные в башмакеполюса 1.Ширина витка оили пропорциональнца 4 или ширине пПри расположени 1под зубце полюсноруженш, витками. 256 нитный поток Ф, пронизывающий контур этой обмотки, будет иметь...

Номер патента: 77308

Опубликовано: 01.01.1949

Автор: Браславский

МПК: G01C 21/12, G01L 13/02, G01P 5/17 ...

Метки: воздушного, дистанционный, потока, скоса, угла, указатель, электрический

...контакта С и стрелки указателя будет зависеть только от соотношения ,сопротивлений Р, и Я, т. е. от измеряемого угла а и не будет свя зана с плотностью воздуха и скоростью воздушного потока.Предмет зобретения Электрический дистанционный указатель угла скоса воздушного потока, снабженный аэродинамическим приемником с расположенным Ото. релактор М. М, Акишиа по его оси центральным отверстием и двумя боковыми отверстиями, образующими с осью приемника некоторый угол, пневмоэлектриче",ким преобразователем и электрическим индикатором, снабженным шкалой, имеющей деления в градусах угла скоса потока, о т л н ч а ю ш и й с я тем, что, с целью устранения влияния на показания прибора плотности воздуха и скорости потока, каждое из боковых...

Номер патента: 77658

Опубликовано: 01.01.1949

Автор: Уланов

МПК: G01P 3/46

Метки: тахометр, электромагнитный

...которого измеряется тахометрическпм элементом,В этих приборах синхронный моторвключается в цепь генератора, развивающего значительную мощностьи вследствие этого нагружающегоконтролируемый вал.В предлагаемом электромагнитном тахометре новым является применение в его схеме генератора переменного тока, работающего в режиме холостого хода и подключенного через усилитель к синхронномумотору измерителя. Благодаря такому устройству на генерированиепеременной э.д,с. в обмотках генератора затрачивается незначительная доля энергии контролируемоговала. Это позволяет применять такой тахометр для измерения скоростей вращения маломощных двигателей,На фиг. 1 изображена пральная схема тахометра; на перспективныи в д ора в разрезе.На контролируемый...

Номер патента: 77773

Опубликовано: 01.01.1949

Автор: Зубарь

МПК: G01P 13/00, G01P 5/06

Метки: автоматической, изменении, морских, направления, передачи, показаний, расстояние, скорости, течений

...устройствосбрасывается за борт. Под действием тяжести якоря катушка с проволокой разматывается и якорь погружается в неподвижные слои воды на глубину до 300 - 500 м. Поддействием толчка в момент прекращения разматывания проволоки распускается оперение 7, которое представит собой достаточную поверхность сопротивления (в слое воды,принимаемом неподвижным) длятого, чтобы явиться водяным якорем для дрейфующего прибора.На небольших глубинах (менее500 м), где веретенообразный якорьсможет достигнуть дна, он будет неводяным, а обычным якорем. Приэтом для предотвращения непроизводительного разматывания якорно.го троса последний затормаживается в момент касания якоремгрунта.9577773 96 По окончании развертывания троса якоря устройство в воде...

Номер патента: 77784

Опубликовано: 01.01.1949

Автор: Константинов

МПК: G01P 5/04

Метки: вертикальной, ветра, горизонтальной, значений, мгновенных, прибор, регистрации, скоростей, составляющих

...угла набегания лотока (- а), где а в уг опклонения горизонтальной лопасти. 3 и 4.Запись отклонения лопастей производится на ленте, укрепленной на барабане 2, С осью каждой из лопастей жестко связаны полые изогнутые рычаги би 7 таким образом, что в невозмущенном состояниями они находятся в диаметрально противоположных точках относительно оси барабана. При колебаниях лопастей длинные плечи рычагов описывают цилиндричесиие поверхности, концентричные поверхности барабана. В рычагах сделаны прорези параллельные образующей цилиндра, в которых перемещается штифт, производящий запись на ленте. Штифт перемещается при помощи тонких нитей, натянутых внутри полого рычага и соединенных с часовым мехакизмом, помещенным внутри барабана....

Номер патента: 77788

Опубликовано: 01.01.1949

Автор: Качурин

МПК: G01P 5/12

Метки: анемометр

...принципиальная схема анемометра; нафиг. 2 - электрическая схема; нафиг. 3 - общий вид установки; нафиг. 4 - примерная градуировочнаякривая анемометра.Анемометр (фиг. 1) состоит издвух тонких платиновых нитей 1. и 2, приваренных в точках х, у, г,; к стойкам, которые являются продолжением подводящих проводова,бис.Платиновые нити (фиг. 2) представляют собой два соседних плеча мостика 1 и 2, два других плеча 3 и 4 которого собираются или внутри держателя 0 или на распределительном щитке прибора. В схему прибора входят гальванометр 5, переключатель б, реостат 7, ключи 8 и батарея 9.Нить 1 несколько короче нити 2, Поэтому при любых плечах 3 и 4 первая нить будет накалена сильнее, чем вторая, а чувствительность моста будет пропорциональна...

Номер патента: 78000

Опубликовано: 01.01.1949

Автор: Королев

МПК: G01P 15/08

Метки: записи, линейных, относительных, перемещений, прибор

...к якорю 4 на оси вращения последнего. Для демпфирования якоря электромагнитного рекордера применена плоская пружина 10, жесткость которой меняетея перестановкой вдоль нее упорных винтов 11. Для этого зажимные винты 11 укреплены в ползуне 12, который по направляющим 13 может перемещаться при помощи винта 14. Якорь 4 помещен внутри катушек возбуждения 3, прикрепленных к неподвижным частям прибора. При подаче з катушки 3 напряжения, пропорционального измеряемому перемещению, якорь 4 вместе с пером 8 повернется на угол определяемый силой тока, протекающей через катушки 3 и б, и жесткостью пружины. Перо 8 чертит кривую перемещений на ленте 15, перемещаемой с равномерной скоростью при помощи лентопротяжного механизма,Отметка времени на...

Номер патента: 78077

Опубликовано: 01.01.1949

Автор: Гончарский

МПК: G01P 13/00

Метки: индикации, малых, перемещений, фотоэлектрическое

...датчиком мации, которым является зерк расположенное параллельно и призмы.Действие устройства заключается в следующем.Свет от точечного источника проходит сквозь монохром атический светофильтр. Проходя далее оптическую систему, этот монохроматический пучок света концентрируется в виде параллельногопучка напризме полного внутреннего отражения.Угол призмы по отношению к пучку выбирается так, чтобы несколько менее половины пучка отражалось от грани полного внутреннего отражения, а остальная часть проходила сквозь призму. Параллельно этой грани и на малом расстоянии от нее устанавливается металлическое зеркало, служащее датчиком деформации. Свет, прошедший сквозь призму, отражается от металлического зеркала и интерферирует с частью пучка,...

Номер патента: 78085

Опубликовано: 01.01.1949

Авторы: Волчков, Иориш

МПК: G01H 11/02, G01P 15/16

Метки: виброакселерометр

...ио ВнжИОй ЯКОРЬ 4, КОИЕЦ КОТОРОГО 1,1011011 ", ;Д( ГГГ, И 1 РИОД(т В(оирикосиоест//е (: виорирук)и/м Обькт 01 5.Йк кйк )Есз 1 еит 1 и корнуо датчика, утяжеленный добавочной массой, об;11;Ее)ГОТ зидчит(льиойинерцией. то они практическ нс реягиру/от ня ибряции, то времякйк нкор, 4;дтсикд будет сосриать колебания ме(т( с ибрируницимобактом 5.11 ри колебании якоря 4 и кату)ик. 3 возникаст иере:н(ая ОГе; - тро;1 икудца 1 сила, 3)роиорциоиаяьная скорости )ибряции, 1105 учення такии Образо(31:)чектрОд(Ижуцая. сила иодаетс 51 к ук(за(еа)н); я иослед 11 ий служит дл 51 )р(.Ооразовяни 51 3 олучеин 031;)лектро 1)нжуце 1 (ил)я и Отк;овен 30 (т ре,1 к)3 ям 1 ерзетря, 33 роиорциоиалы)е у(коре)131 О.каззтеь (остонт нз увст)и 0,1),номкроямнермет 1 та 1,...

Номер патента: 78090

Опубликовано: 01.01.1949

Автор: Корона

МПК: G01P 3/18

Метки: оборотов, прибор, числа

...2 конец прив прибора соответстве наконечник 3, вза с вращающимся об воположный конец в чения безопасности прибором прикрыва колпачком 4. нно наде имодейств ъектом. ала для о пользо ется защаетс юшп Проти- беспевания итным в числа оборотов,В уже известных приборах подобного рода, для обеспечения возможности измерения двухстороннего вращения, ооычно применяется реверсирующее устройство.Предложенный прибор отличается от известных тем, что, с целью упрощения конструкции прибора, его приводной вал выполнен выступающим по обе стороны корпуса прибора и измерение в зависимости от направления вращения производи вся приключением к вращающе-. муся объекту того или иного конца приводного вала,На чертеже схематически изображен общий вид прибора.В...

Номер патента: 78105

Опубликовано: 01.01.1949

Автор: Тер-Газарян

МПК: G01H 3/12, G01P 15/09, G01V 1/16 ...

Метки: виброграф

...на пластины датчиков пропорциональны амплитуде колебаний.На фиг. 1 и 2 схематическогочертежа,изображен виброграф,К жеспкому корпусу вибрографа, выполненному из четырех вертикальных металлических стоек 1, скрепленных сверху и снизу металлическими дисками 2, подвешена на пружинах инертная масса 3. В нижнем диске имеется отверстие для крепления вибрографа к машине.К стойкам привинчены две пластины 4, на которых жестко укреплены пьезокварцевые датчики 5. В качестве датчиков использованы без переделки стандартные пьезокварцевые головки адаптеров. Перемещение пьезокварцевой пластины вследствие вибрации корпуса вибрографа воспринимается пружиной, помещающейся в обойме 6,Устройство обоймы 6 и закрепление в ней пружины 7 показано на...

Номер патента: 78170

Опубликовано: 01.01.1949

Автор: Ершов

МПК: G01P 15/04

Метки: перегрузок, счетчик

...маятника п 1 аятник снабжен пружиной 4 и демпфером 5.пары контактов происходит при некоторых знаделясмых тарировкой датчика.тактов ток пост.паст в электромагнит счетного итягивает якорь, поворачивающий при этом на четчика, При умсньшснии псрсгрузки контакты од воздействием пружины становится в исходное ов од низмов прибо аким образозок двпжущс т для умсньширует о вклю 1 ет изобретения Счетчик перегрузок д ым элементом в виде мая олучения интегральной х акже сокращения и упрощ риспособление выполнено ижущсгос тинка, от рактерист ения оора из ряда Датчик представляе типа и ряда контактов воздействием груза 3, А Замыкание каждой чениях перегрузки, опре При замыкании кон механизма, который пр одно деление барабан с размыкаются и якорь п...

Номер патента: 78180

Опубликовано: 01.01.1949

Автор: Куликовский

МПК: G01P 3/54

Метки: бесконтактный, датчик, движения, дистанционный, исследования, магнитный, скважинах, штанг

...случае надобность в направляющем фонаре 4 отпадает.Для свободного прохождения жидкости якорь делается в видеполого ллунжера и соединяется с колонной штанг при помощи клеток с окнами, служащими также для прохода жидкости. Датчик связывается с регистрирующей частью устройства при помощи одножильного кабеля б. Обратным проводом служит колонна труб,Магнитный поток постоянного магнита замыкается через зубчатый сгальной якорь датчика, Так как расстояние между полюсами магнита сделано таким, чтобы между ними помещалось целое число шагов винтовой нарезки якоря 3, то при движении последнего поток магнита будет попеременно замыкаться через впадины и выступы винтовой нарезки якоря. Полученные благодаря этому колебания магнитного потока вызывают в...

Номер патента: 78480

Опубликовано: 01.01.1949

МПК: G01P 3/484, G05D 13/04, G07C 3/04 ...

Метки: 78480

...заданнойчастотеили меньше ее.Сеточная цепь тиратрона Л, получает с движка сопротивления Я.,(потенциометра) несколько мвныиее,напряжение, чем Л, и благодаряэтому потенциала на Л устанавливается несколько раньше, чем на Л,Поэтому тиратрон Л 2 будет зажигаться раньше, чем Л и если времяразряда С, немного удлинилось, т. е, удлинились импульсы, или, чтото же, появились замедления во вращении датчанка, то сначала будетзажигаться Л приводя в действие через, реле Р, предупредительнуюсигнализацию. Если же произойдет еще большее удлинение импульсовто, зажитая оба тиратрона, реле Р выключив магнитный пускатель,произведет аварийную остановку, двигателя,а Р, дастсигнал остановки.Этот сигнал будет непрерывный, что отличит его от предупредительного...

Номер патента: 78529

Опубликовано: 01.01.1949

Авторы: Пашковский, Чижиков

МПК: G01L 13/04, G01P 13/00

Метки: воздушных, направления, потоков

...изменение давления от насадки 8.При включении тумблера 9 ток подается на один из электродов колена манометра.От минус источника ток поступает в якорь реверсивного электро- привода 10, через обмотки правого и левого вращений и идет ко вторым контактам.От минус источника (клемм электропривода) ток поступает одновременно к двум электромагнитам правого и левого плеч реле 11, а также на нижние контакты реле динамического торможения.При смещении воздушного потока вправо по отношению центрального отверстия насадки, давление в правом колене увеличится и поплавок поднимется и замкнет контакты.Ъ 78529Ток от плюс источника тока поступает на правое плечо реле 11 :.ерез контактную пластинку в электромагнит левого плеча реле и далее на минус.В этом...
