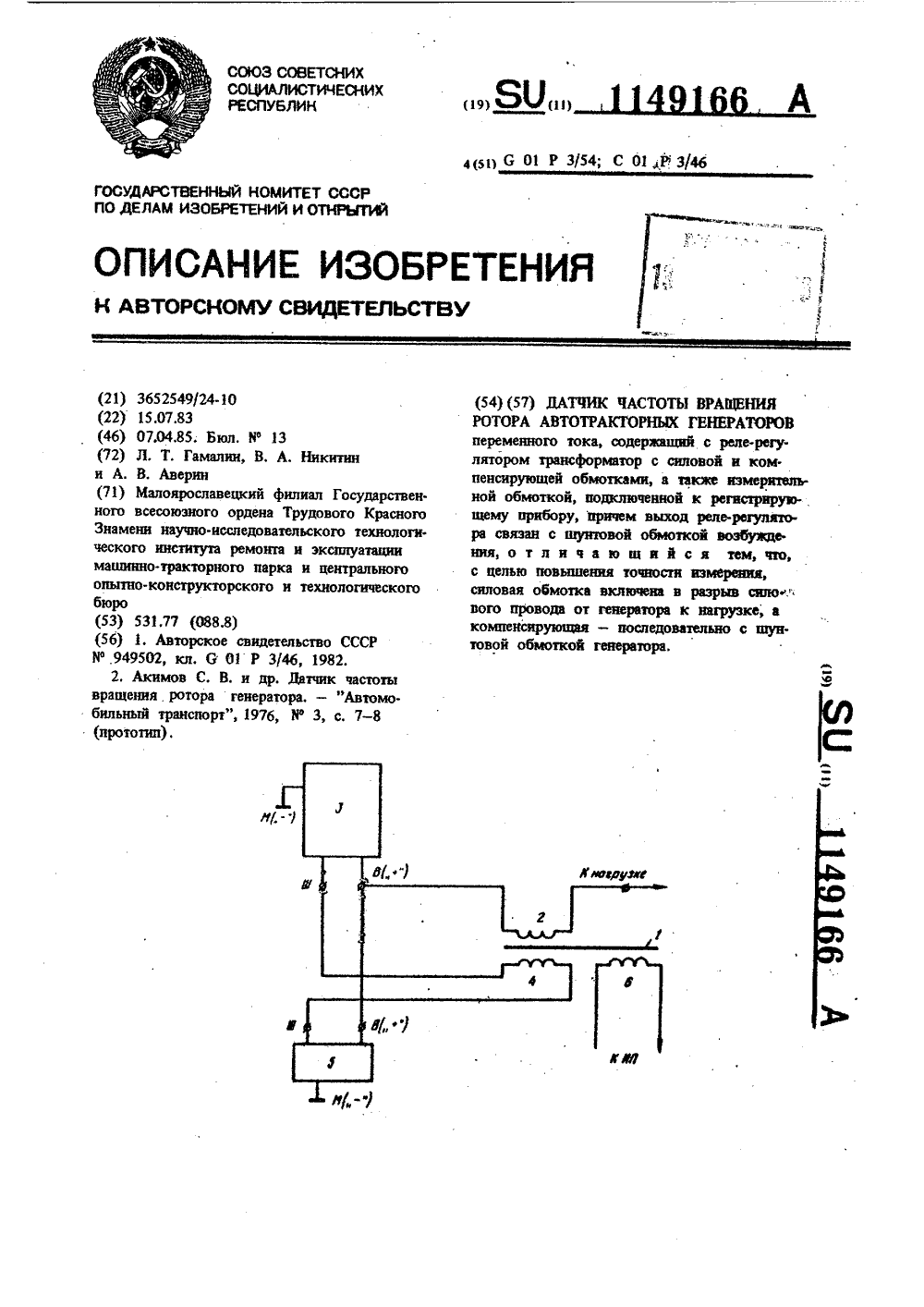

Номер патента: 1149166

Опубликовано: 07.04.1985

Авторы: Аверин, Гамалин, Никитин

МПК: G01P 3/46, G01P 3/54

Метки: автотракторных, вращения, генераторов, датчик, ротора, частоты

...силовая обмотка включена в разрыв силового провода от генерато ра к нагрузке, а компенсирующая - последовательно с шунтовой обмоткой генератора.На чертеже изображена схема включениядатчика.Датчик имеет магнитопровод 1, силовуюобмотку 2, включенную в разрыв провода,идущего с выхода генератора 3 к нагрузке,шунтовую обмотку 4, включаемую в разрывпровода, идущего от клеммы "ш" реле-регулятора 5 к обмотке возбуждения генератора(клемма "ш), обмотку связи 6, подключаемую к регистрируемому измерительному прибору ИП.Для того, чтобы компенсировать погреш.ности, вызываемые током обмотки возбуждения, обмотка 2 и обмотка 4 выполненыбифилярно и включены встречно,При работе генератора 3 в рабочем режимепроисходит регулирование напряжения на...

Номер патента: 1150540

Опубликовано: 15.04.1985

Авторы: Коваленко, Лисов, Лисова, Савин, Тепленков

МПК: G01P 3/44, G01P 3/46

Метки: вращения, скорости, флуктуаций, электродвигателя

...питания черезблок формирования управляющего напряжения соединен с вторым входом полосового резонансного фильтра, причемконтролируемый двигатель подключенк источнику питания через сетевойфильтр,На чертеже приведена блок-схемапредлагаемого устройства,На чертеже приняты следующие обозначения: полосовой резонансныйфильтр 1 с регулируемой частотойрезонанса; блок 2 формирования управляющих напряжений; частотный детектор 3; регистратор 4; блок 5 измерения фазового сдвига;.сетевой фильтр 6,Устройство содержит полосовойрезонансный фильтр 1 с регулируемойчастотой резонанса, выполненный посхеме двойного Т-образного моста.Параллельно резисторам моста включены регулирующие элементы, управляемые напряжением. Один вход полосового резонансного...

Номер патента: 1150541

Опубликовано: 15.04.1985

Авторы: Краев, Осипов

МПК: G01P 3/489

Метки: перемещения, скорости

...при максимально допустимой погрешности измерения, равной 57 разрядность счетчиков и должна быть не менее.и1 ор,400 + 1 ор,2013При этом погрешность измерения 5 изменяется в зависимости от величины измеряемой скорости от Я,цдо Бщ, при наивысшей измеряемой скорости Б= 5%, при наимньшей - Я фЯИ 1= 57 = 57Цель изобретения - расширениединамического диапазона измеренияскорости перемещенияПоставленная. цель достигается тем, что в устройство, содержащее Формирователь прямоугольных импульсов, генератор, схему И, первый, второй и третий счетчики, блок управления и регистр, при этом выход формирователя прямоугольных импульсов подключен к первому входу схемы И, вторым входом соединенной с выходом генератора, а выходом - с входом 11 Счет" первого...

Номер патента: 1150542

Опубликовано: 15.04.1985

Авторы: Бойков, Лебедев, Рыжков

МПК: G01P 5/07

Метки: анеморумбометр

...вращаться электродвигатель21 с угловой скоростью Я,Под действием ветра лопасти 2в подшипниках 3 поворачиваютсядо ограничителей 5. При этом лопасти, расположенные по одну из сторонот линии направления действия ветра,проходящей через центр вертушки,при своем повороте замыкают контакты 6, а контакты 8 размыкают, Врезультате этого отключается обмотка электромагнитного тормозноГо устройства 18 и включается обмоткаэлектромагнитной муфты 19. Ветроприемник 1 через муфту 19 получаетот электродвигателя 21 вращающий(3) хА ф 1 оо момент и начинает вращаться. При этом наступает момент, когда линейная скорость вращения лопастей 2 ветроприемника становится больше скорости ветра. При достижении 5 вертушкой линейной скорости вращения,...

Номер патента: 1150543

Опубликовано: 15.04.1985

Автор: Ковчин

МПК: G01P 5/06

Метки: морских, скорости, течений

...первого из ключей И 22 или 22/ подключена к элементу ИЛИ 21 и 21 а другие входы 25 и 25 этих ключей 22 и 22 связаны соответственно с инверсными выходами триггеров памяти 26 и 26. Тактовые входы 27 и 27 этих триггеров соединены соответстве но с выходами первых ключей 22 и 22 уже из другой пары, При этом вто рые ключи И 23 и 23 на каждой пары по входу связаны с шиной "Сброс" 28 синусно-косинусного формирователя 3, а по выхо/у в . с К-входами 29, 30 и 29 , 30 исполнительных триггеров,/18, 19, 18, 19 и входами 31 и 31 триггеров памяти 26 и 26, прямые выходы которых поданы на другие входы соответственно ключей 23 и 23 а также через элемент ИЛИ на включение магнитного компаса 2. Одновременно маг ниточувствительные элементы 8, 9 и 8 , 9...

Номер патента: 1150544

Опубликовано: 15.04.1985

Авторы: Батова, Вельт, Звенигородский, Иванов, Михайлова, Перфильева

МПК: G01P 5/08

Метки: градиента, жидкости, потока, скорости

...электродами 2 .35Недостатком этого устройства является низкая точность измерения,обусловленная суммированием сторонних помех.Цель изобретения - повышение точности измерения градиента скоростипотока. Указанная цель достигается тем, что в устройстве для измерения гра диента скорости потока жидкости, содержащем обтекаемый корпус, закрепленные на корпусе два электрода, катушку возбуждения и сердечник, а также источник питания, подключенный 50 к катушке возбуждения, и измеритель электрических потенциалов, подключенный к электродам, сердечник содержит четыре полюса, расположенные через равные углы друг относительно 55 друга, катушка возбуждения состоит из двух одинаковых секций, располо,женных на противоположных полюсах сердечника и...

Номер патента: 1150545

Опубликовано: 15.04.1985

Авторы: Воробьев, Дукор

МПК: G01P 5/12

Метки: газовых, жидких, скорости, сред

...одновременно соединен с вычитающим устройством и запоминающим устройством, выход запоминающего устройства 55 - с вторым входом вычитающего устройства, а выход последнего - через компаратор с коммутатором, при этомЙо = 0,6937 СЭЧо,где ПЧ, - конвективное (внешнее)тепловое сопротивление датчика ( 17, П 1 - коэффициенты, М - скорость потока, соответствующая середине выбранного интервала измерения) С - теплоемкость датчика,Затем ключевая схема 6 замыкается, и от источника мощности 7 подается на датчик 1 тепловая мощность и запускается измеритель временных интервалов 8 на вычитание. С датчика коммутатор соединен с ключевойсхемой и реверсирующим измерителемвременных интервалов.На чертеже представлена блоксхема устройства для измерения...

Номер патента: 1150546

Опубликовано: 15.04.1985

Авторы: Беновицкий, Демченко, Модзалевский

МПК: G01P 5/18

Метки: жидкости, скорости

...быстро расплываются, становятся неопределенными и их практически невозможноточно зафиксировать;. 55 Кроме того, увеличиваются размеры введенной капли жидкого индикатора при ее движении вместе с потоком,Причем скорости расплывания (диффузии) индикатора соизмеримы с величи.нами малых скоростей потоков.Цель изобретения - повьшение точности измерения малых величин скорости жидкости,Поставленная цель достигаетсятем, что согласно способу измеренияскорости жидкостй, включающему введение в поток жидкого индикатора,отличающегося от потока по прозрачности, непрерывное измерение прозрачности в Фиксированном измерительцомсечении и определение времени прохождения индикатором заданного расстояния по которому судят о скорости, предварительно выделяют...

Номер патента: 1150547

Опубликовано: 15.04.1985

Авторы: Казимов, Лисенков, Рогонов, Субботин, Хромушкин, Шалягин

МПК: G01P 13/00

Метки: датчика, скорости, средства, транспортного

...5,Предложенное устройство можетнайти широкое применение в системахавтоматической локомотивной сигнализации.Контроль нулевой скорости локомотива особенно в условиях широкогоприменения микроЭВМ в системах автоматического регулирования движенияповышает безопасность движения поездов. Изобретение относится к контрольно-измерительной технике, в частности к устройствам железнодорожнойавтоматики, и предназначено для контроля скорости движения транспортногосредства.Известно устройство для контроляизменения скорости движения, содер"жащее датчик скорости, к выходу которого подключены разделительный диод, 1 Оконденсатор и имрезистор, а также. блок сравнения, и регистрирующийэлемент С 1 3Данное устройство обеспечиваетконтроль исправности датчика...

Номер патента: 1150548

Опубликовано: 15.04.1985

Авторы: Медведева, Темник

МПК: G01P 15/08, G01P 3/48

Метки: вращения, неравномерности, частоты

...- повьппение точности измерения и расширение динамического диапазона измерения неравномерности частоты вращения,Указанная цель достигается тем,что в устройство для измерения неравномерности частоты вращения, содержащее закрепленную на валу шестерню, генератор, Фазовый детектор, регистрирующее устройство и датчикчастоты вращения, выход которогосоединен с одним из входов фазовогодетектора, вторым входом подключенного к выходу генератора, а выходом - к регистрирующему устройству,введены функциональный преобразователь расстройки частоты входногосигнапа в амплитуду синхронизирующего сигнала и модулятор, один входкоторого соединен через Функциональный преобразователь с выходом Фазового детектора, второй вход - с выходом датчика частоты...

Номер патента: 1150549

Опубликовано: 15.04.1985

Авторы: Овсянников, Полынков

МПК: G01P 15/13

Метки: акселерометр, электростатический

...инвертирующие входы которых соединены с общим проводом схемы, а выходы этих усилителей соединены с неинвертирующими входами соответственно третьего, четвертого и пятого операционных усилителей и соответственно с первым и вторым входами суммирующего усилителя, неинвертирующие входы третьего н четвертого операционных усилителей соединены с общим проводом схемы, а инвертирующийвход пятого усилителя соединен с источником опорного напряжения, выход третьего операционного усилителя через третий ключ соединен с входом первого усилителя, а выходы четвертого и пятого усилителей соединены соответственно через четвертый и пятый ключи с входами второго усилителя, вторая обкладка эталонного конденсатора соединена с первым выходом блока...

Номер патента: 1151887

Опубликовано: 23.04.1985

Авторы: Нерсесян, Саркисян

МПК: G01P 3/46

Метки: асинхронных, вращения, скорости, электродвигателей

...позволяют измерять скорость вращения герметичных электродвигателей и снижают надежность измерительной системы,Наиболее близким к изобретениюпо технической сущности и достигаемому эффекту является устройство, 15содержащее прерыватель, схему управления и усилитель-формирователь свяУзанный с регистратором 1.23Известное устройство имеет низкуюнадежность за счет прерывателей, 20включенных в схему питания электродвигателя,Цель изобретения - повышение эфФективности устройства и точностиизмерения, 25Поставленная цель достигаетсятем, что в устройство, содержащееусилитель-формирователь и подключенный к его выходу регистратор, дополнительно введены режекторный фильтр 30третьей гармоники частоты напряжения питания и три резистора, причемрезисторы...

Номер патента: 1151888

Опубликовано: 23.04.1985

Авторы: Мельничук, Поджаренко

МПК: G01P 3/489

Метки: тахометр, цифровой

...входу схемы сов. падения, выход которой соединен е вторым входом управляемого делителя частсты, а через последовательно соединенные счетчик адреса, постоянное запоминающее устройство и преоб 40 разователь код-напряжение - с вторым входом компаратора, при этом первый выход растрового датчика угловых перемещений подключен к второму входу переключателя сигналов запуска,41 выходом соединенного с третьим входом микро-ЗВМ. 1888 4 На фиг. 1 представлена структурная схема предлагаемого устройства; 50 на фиг, 2 - его временные диаграммы.Цифровой тахометр содержит контактар 1, электродвигатель 2, раст" ровый датчик 3 угловых перемещений, компаратор 4, схему 5 управлений, устройство б квантования периода, микро-ЭВМ 7, схему 8 совпадения, триггер...

Номер патента: 1151889

Опубликовано: 23.04.1985

Автор: Копейкин

МПК: G01P 15/105

Метки: датчик, углового, ускорения

...контура Н и коэффициента эффек тивности продольной фазы сигнальной обмотки 1 в соответствии с выражением: Ь=сбь Ыф (соз 20 с+ 1%20 ),Ы:оЦ.С 1 ив Ьгде 2 2.Л=1ш % 889обмотка соединена последовательнос сигнальной обмоткой.На чертеже представлена электрическая схема датчика угловых ускорений,Датчик содержит статор 1, на котором по продольной оси датчика иего поперечной оси размещены фазы2 и 3 сигнальной обмотки соответственно, а также обмотка 4 возбуждения.Фазы 2 и 3 сигнальной обмотки соединены между собой последовательно.В датчик входят также полый ротор 5из немагнитного материала и неподвижный сердечник 6,Устройство работает следующим образом.Вал ротора 5 датчика соединяетсяс валом исследуемого объекта, обмотка 4 возбуждения...

Номер патента: 1151890

Опубликовано: 23.04.1985

Авторы: Больших, Ковальский

МПК: G01P 15/09

Метки: акселерометр

...два отсека, соединенныхмежду собой цилиндрическим отверстием с размещенным в нем уплотненным поршнем, в одном иэ отсеков размещен предварительно поджатый инерционный элемент, жестко соединенный с поршнем, а в другом расположен пьезоэлемент, при этом внутренняя полость пьезоэлемента заполнена неэлектропроводящей жидкостью.Внутренняя полость пьезоэлемента заполнена кремнийорганической жидкостью.На чертеже изображен предложенный акселерометр.Акселерометр состоит из корпуса, образованного основанием 1, стаканом 2 и крышкой 3, В корпусе в стакан 2 вставлен чувствительный пьезоэлемент 4 в виде полого цилиндра. На внешней цилиндрической поверхности пьезоэлемента, например, вожжен серебряный электрод 5, а на внутренней цилиндрической...

Номер патента: 1151891

Опубликовано: 23.04.1985

Авторы: Брикман, Евграфов, Сидоров

МПК: G01P 21/00

Метки: акселерометров, градуировки

...со схемой 5 питания.Измерительная часть содержит блок выделения первой полуволны ускорения(УВППУ) 6, измеритель 7 площади импульса, регистратор 8 пикового значения, решающий блок 9 и блок 10 управления,Отдельные элементы предлагаемого устройства могут быть выполнены следующим образом. Измерительная схема 4 может быть выполнена мостовой или потенциометрической; схема 5 питания представляет собой стабилизированный источник напряжения. Измеритель 7 площади представляет собой цифровой интегратор с памятью. Решающий блок 9 представляет собой устройство деления одного цифрового кода на другой. ВВППУ 6 представляет собой аналоговый ключ, открывающийся сигналом с блока 10 управления, при этом первая отрицательная полуволца может...

Номер патента: 1153295

Опубликовано: 30.04.1985

Авторы: Данилов, Даубарис, Рагаускас

МПК: G01P 5/24

Метки: вектора, измеритель, компонент, потока, скорости, трех, ультразвуковой

...Второй выход первого переключателя 19 соединен с первым входомвторого вычитающего устройства 20,второй .вход которого соединен с выходом устройства 2 ввода кода временной задержки сигнала. Выход второго вычитающего устройства 20 соединен с вторым входом второго переключателя 22, выход которого соеди.нен с первым входом первого вычислительногоустройства 12,Управляющие входы передатчика 8, коммутатора7, первого 2 н второго 13 вычислительных устройств, первого 19 и второго 22 переключателей, блока 17 памяти и регистрирующего прибора 23соединены с выходом синхронизато-ра 11,+ддЯЮ Ч)+с "к 3 где с 1 базовое расстояние междупарами электроакустическихпреобразователей 1 и 2;3 и 4, 5 и 6;скорость ультразвука в исследуемом потоке;паразитная...

Номер патента: 1153296

Опубликовано: 30.04.1985

Авторы: Абрамович, Акимов, Артемьев, Завьялов

МПК: G01P 5/08

Метки: индукционный, лаг

...конструкц 1 л 5 Лага характеризуется сложностью схемы коглпенсации квадратурной помехи и,как следствие, обусловленной этим недостаточно Высокой точностью измерений,Цель изобретения - упрощение конструкции и повьппенце точности измерений. Поставленная цель достигается тем, что индукцОный лаг, содержащеп"., 4 электроееГплт, расположенньй в не. магнитном корпусе и два измерцтельньх электрода, усгановленных симметрично огнослтегьео электромагнита на поверхности корпуса, генератор опорных сигналов, подключенный к электромагниту, усилитель, входы которого соединены с электродамч, а еьХод - с блоком Выделения сигнала, снабжен ком" пенсационным контуром ф 1 лксированной 50 формь 1, симметрично расположенным относительно электромагнита, и...

Номер патента: 1153297

Опубликовано: 30.04.1985

Авторы: Гусаров, Кастаргин, Кононенко, Прокопьев

МПК: G01P 15/11

Метки: ускорений

...плечо - реэистивным делителем 5, к синхронному демодулятору 8, а также к первому входу первой схемы 19 совпадения, 5Выход дифференциального индуктивного датчика 4 последовательно соединен с усилителем переменного напряжения 7, синхронным демодулятором 8, фильтром 9 нижних частот, уси лителем 10 постоянного тока 10,Выход усилителя 1 О постоянного тока подключен через третий аналоговый ключ 14 к прямому входу первого компаратора 15 и инверсному входу вто.15 рого компаратора 16, выходы которых соответственно подключены к счетным входам третьего и второго триггеров 25 и 23, а затем через диоды 17 и 18 к вторымвходам схем 19, 24 и 26 совпа" 2 о дения и к счетному входу первого триггера 13 иа Б вход которого подает сигнал запуска...

Номер патента: 1153845

Опубликовано: 30.04.1985

Автор: Ричард

МПК: G01P 3/481

Метки: вращения, скорости

...ключа, третий вход которого подключен к выходу .датчикаскорости 2 .Недостатком известного устройства также является невозможность обеспечения измерения скоростей вращения в широком диапазоне измененияих величины при заданной точностиизмерения, . 45Цель изобретения - расширениедиапазона измерения при заданнойточности,Поставленная цель достигаетсятем, что в преобразователе для измерения скорости вращения, содержащемимпульсный датчик, соединенный спервым входом запирающей схемы, выход которой соединен с входом первого счетчика, синхронизирующий генератор, выход которого соединен свторым входом, запирающей схемы, ивторой счетчик, введены блок памяти,выходной регистр сдвига и инвертор, при этом выходы второго счетчика соединены с...

Номер патента: 1155945

Опубликовано: 15.05.1985

Авторы: Никулин, Тарханов, Тарханова

МПК: G01P 3/44

Метки: дискретный, скорости, угловой

...с различной жесткостьюэлектродов 2 ,Недостатком данного устройстваявляется узкий диапазон контроли"руемых скоростей, определяемыйколичеством секторов и герконов.Цель изобретения - расширениедиапазона контролируемых скоростей.Поставленная цель достигаетсятем, что преобразователь угловойскорости, содержащий диэлектрическую втулку с четырьмя электропроводящими дисками, из которых двакрайних диска установлены с возможностью вращения вокруг втулки, адва средних диска жестко скрепленыс втулкой, и двухэлектродный содним неподвижным электродом геркон, расположенный на втулке междусредними дисками и подключенный кним своими электродами, дополнительно содержит компенсационную обмотку, свободно охватывающую учасеок втулки с герконом, при этом...

Номер патента: 1155947

Опубликовано: 15.05.1985

Автор: Якимов

МПК: G01P 5/06

Метки: скорости, струи, сыпучего

...или двумя-тремя изменениями сразу, доводятзначение Рг до рекомендуемого.Например если полученное при эксперименте значение Р, больше рекомендуемого, то скорость струиматериала яике предельно допустимой границы возможности ее определения по принятым параметрам и режимам работы рстора. И для тогоФ Ючтобы стало воэможньи измерить скорость этой струи, необходимо илиснизить частоту вращения ротора,илисократить числа лопастей на кем илиЭуменьшить высоту лопастей илиЭ Р 5произвести два-три таких измененийсразу, И наоборот, если экспериментальное зкачение Рн, меньшерекомендуемого то производят теУже действия, но в противоположномнаправлении. Как только значениеР, вошло в рекомендуемый интервал,производят вычисление скорости струи1значение...

Номер патента: 1155949

Опубликовано: 15.05.1985

Автор: Троицкий

МПК: G01P 5/12

Метки: автоматический, постоянного, электротермоанемометр

...иэ входов которого подключен к измерительному мосту 3, а другой - к регулируемому стабилизатору 9 тока моста. Выход 21 фильтра 17 используется при измерениях пульсаций температуры, а выход 22 фильтра 11 - при измерениях пульсаций скорости и .температуры.Автоматический электротермоанемомеэр постоянного тока работает следующим образом.В исходном состоянии переключатель 8, подключающий генератор 7 П-образных импульсов к стабилизатору 9 тока, и переключатели 12 и 14, замыкающие цепь обратной связи, не.замкнуты.Поместив термодатчик 2 и термодатчик 4 в заданную точку исследуемого .сверхзвукового или трансэвукового изотермического стационарного в среднем по времени потока газа, задают с помощью регулируемого стабилизатора 9 тока моста малый...

Номер патента: 1157460

Опубликовано: 23.05.1985

Авторы: Кочетков, Кочеткова

МПК: G01P 3/40

Метки: движения, параметров, стробоскопическое

...уложены втри ряда: в первом ряду - свето-.Фильтрц 13 цветнасти а , во втором -.14 цветности 8,. в третьем - 15цветностифПри этом в зона 1,отсутствуетсветофильтр первого ряда цветнестий ), в зоне 11 - светофильтр второ-.го ряда (цветности 8), в зоне 111 светофильтр третьего ряда ( цветности б ) . Яа .границах зои, лежат линейки масштабной сетки. Обойма наблюдения йожет поворачиваться вокругоптической оси е пределах 360", Он"тическая система 1 с обоймой 2. набов.денна дает увеличенное изображениеисследуемого участка объекта 6.В качестве сцепнцх муфт, образуе"ицх креплениями соседних осветителей,.могут быть зубчатые муфты с торцовымн эубьяии.Крепление 7 осветителя со светофильтром 14 , занимающее проиеауточное положение, снабжено...

Номер патента: 1157462

Опубликовано: 23.05.1985

Авторы: Власов, Некрасов, Трохан

МПК: G01P 15/09

Метки: акселерометр

...корпус ичувствительный элемент с инерционной массой, прикрепленный к корпусу 2 Очерез упругие элементы, снабженпустотелой пьезокерамической сферой,жестко соединенной при помощи тяг .счувствительным элементом с инерцион-.ной массой и охватывающей последние, 25а геометрический центр сферы совпадает с центром масс акселерометра.На чертеже представен акселеро"метр, разрез.Акселерометр содержит корпус 1, 30чувствительный элемент 2 с инерционной массой, прикрепленный к корпусучерез упругие элементы 3, пустотелуюпьезокерамическую сферу 4, жестко соединенную при помощи тяг 5 с чувствительным элементом 2 с инерционноймассой (не обозначено).. Акселерометр работает следующимобразом,Акселерометр ориентируют в выбран,щном направлении так, чтобы...

Номер патента: 1157463

Опубликовано: 23.05.1985

Автор: Дьяченко

МПК: G01P 21/00

Метки: центрифуга

...приспособления соединен с дополнительной платформой через направляющие и пружины, одна часть клинового копира закреплена на.шиберном фиксаторе, а другая - на оси с возможностью поворота ее нао180 и фиксации, рычажно-клиновый Фиксатор содержит два гнезда для установки контейнеров, инерционные рычажно-клиновые, зажимы, прйчем одно плечо рычага снабжено. клиновым фиксатором а другое - инерционным грузом.На фиг. 1 изображена кинематичес-, ки-компановочная схема центрифуги: на фиг, 2 - установочно-съемное приспособление, общий вид; на Фиг.3- то же, разрез; на фиг. 4 - принци- пиальная схема рычажно-клинового фиксатора.Центрифуга содержит .основную платформу 1, закрепленную на полом шпинделе 2, который установлен в опорах 3 с газовой...

Номер патента: 1158055

Опубликовано: 23.05.1985

Авторы: Нобору, Юоити, Юосинору

МПК: G01P 3/46, H02K 21/00, H02K 29/03 ...

Метки: бесконтактного, постоянного, синхронная, тахогенератора

...относится к синхронной машине для бесконтактного тахогенератора постоянного тока, в которой уменьшена пульсация формы выходного напряжения, вызываемая пазовойпульсацией,Целью изобретения является повышение точности синхронной машины путем уменьшения пульсации выходногонапряжения от зубцовых гармоник. 16На фиг. 1 показано схематическоеиэо 5 ражение предлагаемой синхронноймашины; на фиг, 2 " кривые формы напряжения в секциях обмотки синхронной машины; на фиг.3- крнваярезуль зтирующего напряжения Фазы,Ротор 1 представляет собой четырех-:полюсный постоянный магнит, Статор 2выполнен с тридцатью тремя пазами,равномерно распределенными по окруж" заности статора. Секции фазы обмоткивыполнены в виде катушек с шагомв...

Номер патента: 1112895

Опубликовано: 23.05.1985

Авторы: Апонин, Бесшапошников

МПК: G01P 5/18

Метки: анемометр, оптический

...корреляционная обработка, которая сложна и дает результат при больших усреднениях по массивам измерений. Цель изобретения - повышение точности измерений за счет увеличения отношения сигнал/шум, а также упрощение обработки результатов измерений,Цель достигается тем, что в известном оптическом анемометре, содержащем последовательно установленные и оптически согласованные источник излучения,фокусирующую оптическую систему, приемную оптическую систему и фотоприемник, подключенный выходом через усилитель-ограничитель к электронному блоку обработки информации, соединенному выходом с регистратором, источник излучения выполнен в виде многолучевого лазера с внутрирезонаторной модуляцией, а электронный блок обра 20 ботки инФормации - в...

Номер патента: 1116836

Опубликовано: 23.05.1985

Авторы: Апонин, Бесшапошников, Брагина

МПК: G01P 5/26

Метки: анемометр, оптический

...электронно-оптический преобразователь ЭОП) 9, вспомогательную приемную линзу 10; ФЭУ 11, блок 12 телевизионного считывания, блок 13 выделения и преобразования временных интервалов в цифровую Форму, запоминающее устройство 14, блок 15 цифровой обработки и представления результатов, а также блок 16 формирования запускающих импульсов, блок 17 формирования импульсов затвора и горизонтальной развертки, блок 18 формирования импульсов времени регистрации и вертикальной развертки 18.При этом диафрагма с тремя дифракционными решетками 4 расположена между основной входной приемнойлинзой 3 и дополнительной приемной линзой 5, в Фокальной плоскости которой расположена диафрагма 7 с 55, тремя точечными отверстиями. Триплоскопараллельные стеклянные...

Номер патента: 1158934

Опубликовано: 30.05.1985

Авторы: Генкин, Кириллов, Пешков, Скворцов

МПК: G01P 3/489

Метки: вала, вращения, неравномерности, ротора

...и второй элементы И, первый и второй счетчики, при этом выходы первого и второго элементов Иподключены соответственно к входувычитания первого счетчика и к счетному входу второго счетчика Г 2 .Недостатком этого устройства 45является относительно низкая достоверностьконтроля. Действительно,это устройство не обеспечивает формирования сигналов, показывающих, чтоизменения числа оборотов выходятза допустимые значения; не обеспечивает формирования сигнала ошибки припереполнении счетчиков, а также необеспечивает получения нормированныхоценок отклонения числа оборотов 55по абсолютной величине.Целью изобретения является повышение достоверности контроля путемз 115 узла съема сигнала частоты вращения, при этом выход формирователя соединен со...
