G01P — Измерение линейной или угловой скорости, ускорения, замедления или силы ударов (толчков); индикация наличия или отсутствия движения; индикация направления движения
Прибор для определения относительных вертикальных перемещений самолета
Номер патента: 148917
Опубликовано: 01.01.1962
МПК: G01P 15/02
Метки: вертикальных, относительных, перемещений, прибор, самолета
...рамки 1, на которой натянуты кварцевые ниг ти 2, закрученные на некоторый угол подвешенным на них маятником 3 с зеркалом 4. Рамка связана жестко с самолетом, а маятник занимает положение, близкое к горизонтальному. Для демпфирования колебаний маятник помсгцен в вязкую жидкость. Индикатор прибора состоит из объективов 5 и б, цилиндрической линзы 7, электролампочки 8, призмы 9 и лентопротяжного механизма 10 с фотопленкой. Возникаюшие во время горизонтального установившегося полета вертикальные перемещения самолета вызывают повороты маятника 3 вокруг нитей 2. Одновременно с маятником поворачивается и зеркало. Пучок света от электролампочки отражается в зеркале и через оптическую систему погпадает на фотопленку. Поворот зеркала приводит...
Устройство для измерения скорости жидкого или газового потока
Номер патента: 149638
Опубликовано: 01.01.1962
Автор: Тартаковский
МПК: G01P 5/02
Метки: газового, жидкого, потока, скорости
...скорости потока на измерение ее величины крыловидные пневмометры устанэвлены под равными, но противоположными по знаку углами к исходному направлению скорости потока. Перепад давления представляет собой разность между средним значением давлений, отбираемых через два описываемого клонения поющей цилпн149638отверстия, расположенные на верхних выпуклых поверхностях пневмосметров, и статическим давлением потока, отбираемым через отверстие, размещенное в стенке трубопровода, перед пневмометром.При изменении найравления скорости потока угол атаки одного пневмометра возрастет, а другого - уменьшится на такую же величину. При линейной или близкой к ней зависимости давления от угла атаки это приведет к равному по величине, но...
Безлопастной измеритель скорости течения воды
Номер патента: 149639
Опубликовано: 01.01.1962
МПК: G01P 5/20
Метки: безлопастной, воды, измеритель, скорости, течения
...эти недостатки. Он имеет простую конструкцгабаритные размеры, удобен и прост в эксплуатации ибольших и малых скоростях.На фиг. 1 показан общий вид безлопастного измерителя; нзфиг. 2 - принципиальная схема работы безлопастного измерителя.Замкнутая трубка 1 с прямолинейным участком является основнойью измерителя. Вдоль прямолинейного участка имеются щелевидпрорези 2, Внутри трубки помещен шарик 3, состоящий из материаплотность которого равна плотности жидкости. Шарик может своно перемещаться внутри трубки 1.Безлопастной измеритель помещают в поток воды так, чтобы направление его прорези 2 совпадало с направлением течения. Под действием сил вязкости находящаяся в трубке 1 жидкость приходит в движение, и шарик 3 начинает совершать...
Способ градуировки пьезоэлектрических приемников вибраций
Номер патента: 149927
Опубликовано: 01.01.1962
Авторы: Колесников, Марголин
МПК: G01M 1/00, G01P 21/00
Метки: вибраций, градуировки, приемников, пьезоэлектрических
...напряжение обратимого вибродатчика 2,При втором и третьем этапах измерений обратимый вибродатчик 2 возбуждается от генератора электрических колебаний 4. Замеряется напряжение градуируемого приемника вибрапий 3 и ток, протекающий через обратимый вибродатчик 2. С помощью электрическойкоммутации все четыре измеряемые при градуировке величины подаются на счетно-решающую схему, выполняющу 1 о математическуюоперацию умнокения, деления и извлечения корня из получаемыхвеличин,Блок-схема автоматической счетно-решающей установки (фиг, 2)состоит из логарифмического усилителя 5, алгебраического сумматора б и самописца уровней 7, которые посредством переключателей 8,9 и 10, работающих синхронно, вклю:аются в цепь генератора электрических колебаний 4...
Устройство для измерения течений в естественных водоемах
Номер патента: 149953
Опубликовано: 01.01.1962
Автор: Успенский
МПК: G01P 5/10
Метки: водоемах, естественных, течений
...при помощи донного якоря. После включешя нагрева при протекании сквозь устройство струй жидкости на мосте термистора возникает напряжение, которое замеряется регистрнруюцей аппаратурой. Полученные результаты сравниваотся с Градуировспым таблицами или со специальными графиками, что дает возможность получать значения измеряемых скоростей течения с высокой степенью точности. При изменении положения, например повороте, устройств, установленного в мерндиальном направлении, происходит измененв магнитного потока, пронизывающего катушку 8, сердечником которон является корпус 2, изготовленный из материала, имеющего высокук) магнитную проницаемость, Подключенный к катушке 8 чувствительный149953 П р едмет изобретен и я с,устройство для...
Устройство для измерения ускорения вращающегося вала
Номер патента: 149954
Опубликовано: 01.01.1962
МПК: G01P 15/12
Метки: вала, вращающегося, ускорения
...наружное кольцо 4, Упругие пластины 3 крепятся к кольцам посредством их пайки в пазах колец. Кроме того, между внутренним и внешним кольцами симме. рично расположены две измерительные упругие балочки б, равного сопротивления изгибу, Балочки одними своими концами припаиваются в пазах внутреннего кольца, а другими свободными концами плотно вставлены в фасонные пазы б, вырезанные в наружном кольце. Такое соединение измерительных балочек с наружным кольцом устройства исключает на них все виды деформаций, кроме изгиба. В процессе пуска валов или в других случаях, когда на них возникают ускорения, на149954 ражипе кольцо в сиру упругости пластин о отстает или опережает ва. крепленное на валу" внутреннее кольцо. Упругое перемещение наружного...
Магнитно-импульсный тахометр
Номер патента: 150043
Опубликовано: 01.01.1962
Автор: Яловега
МПК: G01P 3/44
Метки: магнитно-импульсный, тахометр
...с длиной магнитов, последние соединяются магнитопроводом. На магнитах 1 и 2 размещены катушки 3 и 4, соединенные между собой последовательно и подключеннь 1 е к стандартному измерителю частоты, не показанному на чертеже.Ротор 5 индуктора насаже 11 на ось 6 и снабизготовляют из немагнитного, хорошо проводяще рматериала, например из алюминия,При пересечении неоднородного магнитного поля, создаваемого в воздушном зазоре магнитной системой статора, зубцами 7 ротора индуктора, в нем наводятся вихревые токи, создающие вторичное магнигное поле, смещающее основное магнитное поле, создаваемое постояв150043 ными магнитами 1 и 2, Йри смещении основного магнитного поля в катушках 3 и 4 возникает импульс тока. По частоте повторения импульсов...
Устройство для измерения угловых ускорений
Номер патента: 150166
Опубликовано: 01.01.1962
Автор: Долина
МПК: G01P 15/08
...выполненного в виде машины с постоянными магнитами, приняты следующие обозначения: 1 - магнитопровод 2 - постоянш.е магниты, д - полюсные наконечники, 4 - полый ротор, 5 - часть из:. ерительной обмотки, расположенная внутри ротора, и бчасть ее, расположенная вне ротора, 7 - гальванометр осциллографа.Постоянные магниты 2 создают поток Фр, являющийся результирующим потоком, действующим в воздушном зазоре.При вращении полого ротора 4 с измерительной обмоткой, состоящей из двух частей, расположенных вне и внутри ротора, возникают от потока Фр токи, создающие потоки Фгг, и фи,. Обе части 5 и б измерительной обмотки расположены в плоскостях, параллельных оси ротора, причем намотка н соединение этих обеих частей выполнены так, что э.д.с....
Устройство для бесконтактного измерения скорости движения токопроводящей полосы
Номер патента: 150169
Опубликовано: 01.01.1962
Автор: Пивоваров
МПК: G01P 3/54
Метки: бесконтактного, движения, полосы, скорости, токопроводящей
...с сердечником, электродвижушую силу (э.д,с.). Э,д.с, возбуждаемая в прием нике 6, компенсируется по амплитуде и фазе при помонами э.д.с., снимаемой с выхода источника 7, компенсирующего напряжение. Компенсацию производят при некоторой заранее заданной скорости движения полосы 1. При изменении скорости движения полосы 1 возникает сдвиг фаз между э,д.с возбуждаемой в приемнике 6, и э.д.с., создаваемой источником 7, в результате чего нарушается компенсация и,возникает разностный сигнал, который поступает па вход фазочувствительного блока 8, состоящего из фазочувствительного выпрямителя 9 и двухтактного усилителя, выполненного на лампах 10 и 11. Фазочувствительный блок подключен к катушкам возбуждения 12 и 13 электро- машинного...
Электронно-оптический тахометр
Номер патента: 150265
Опубликовано: 01.01.1962
МПК: G01P 3/36, G01P 3/486
Метки: тахометр, электронно-оптический
...от снятой пленки бесконтактным методом позволяют производить контроль либо отдельных механизмов камеры при сборке, либо окончательно собранной камеры, для чего в устройство необходимо ввести дополнительную систему призм,В предлагаемом фотоэлектронном тахометре объектив фотокамеры применен в качестве автоколлимационного объектива тахометра, чтс упрощает конструкцию прибора.На чертеже изображена блок схема прибора, содержащег ник 1 света, конденсор 2, обьектив 3, полупрозрачное зеркало 4 тив 5 кинокамеры, кинопленку б, сбтюратор 7, фотоэлемент В тель 9 и отсчетный прибор 1 О.Луч от источника 1 света попадает на конденсор 2, строящий изображение источника света в фокусе объектива. Выходящий из объектива 3 параллельный пучок света,...
Устройство для измерения угловых ускорений
Номер патента: 150310
Опубликовано: 01.01.1962
Автор: Генкин
МПК: G01P 15/11
...постоянным и равным расстоянию между этими элементами датчика при неподвижном вале. На экране осциллографа, подключенного к сопротивлению 11, будет при каждом обороте вала наблюдаться три импульса. Первый импульс возникнет в момент, когда брусок 5 проходит под, полюсом 9, так как в этот момент магнитное сопротивление магнитопровода 7 резко уменьшается, второй импульс возникнет при прохождении бруска 5 :под полюсом 10, а параллелепипеда 4 - под полюсом 9. Амплитуда второго импульса будет максимальной, так как в этот момент сопротивление магнитной цепи минимально. Третий импульс возникнет при прохождении параллелепипеда 4 под полюсом 10.При изменении скорости вращения вала, т. е, при наличии ускорения, балочка 3 изгибается и...
Числоимпульсный способ измерения угловой скорости в переходных режимах
Номер патента: 150711
Опубликовано: 01.01.1962
МПК: G01P 3/60
Метки: переходных, режимах, скорости, угловой, числоимпульсный
...корпус с синусоидальной щелью 1 и вращающийся диск с прямоугольными щелями 2, в виде импульсов синусоидальной формы ,направляется на фотоэлемент 3, Напряжение с нагрузочного сопротивления 4 фотоэлемента усиливается на лампе 5, причем сопротивление б обеспечивает нормальное напряжение на аноде лампы, а сопротивление 7 - автоматическое смешение на сетке. Затем напряжениеМ 150711поступает на дифференцируюшую цепочку ЛС, выполняющую роль частотного дискриминатора в рабочем диапазоне частот 100 - 5000 гц.1.1 апряокение с вьгхода частотного дискриминатора усиливается с помощью усилителей 8 и 9, детектируется детектором О и подается на пластины 11 осциллографа 12 для записи на пленку. Сопротивления 13 и 14 выбираются аналогично...
Проволочный преобразователь сопротивления
Номер патента: 150712
Опубликовано: 01.01.1962
Автор: Горлов
МПК: G01P 15/12
Метки: проволочный, сопротивления
...закреплено на центральном керне 4, другое кольцо 3 - на инертной массе 5. 1 нертная масса посредством диафрагмы б подвешена на керне осесимметрично чувствительному элементу. Центральный керн служит одновременно для подвески чувствительного элемента в корпусе 7 датчиеа и для 1 ерепления последнего к испытуемому объекту На чертеже не показан). Выводы о, установленные на корпусе датчика, подключают проволочный преобразователь к измерительной схеме. Внутренняя полость датчика может150712 гоыть заполнена демпфирующей жидкостью. Подпружиненный упор (на чертеже не показан), воздействующий на фиксирующее кольцо 9, создает предварительное натяжение проволок преобразователя и диафрагмы в осевом направлении.Все детали датчика, кроме...
Устройство тахиметрического типа для определения неравномерности вращения валов
Номер патента: 150713
Опубликовано: 01.01.1962
Авторы: Андрушевич, Болотов, Рабкин
МПК: G01P 15/00
Метки: валов, вращения, неравномерности, тахиметрического, типа
...катушка 10 с ферритовыми кольцами и ферритовым стержнем 11, Через прямоугольный вырез диска 8 к грузу 5 крепится эксцентрик 12 посредством винта. Ток подводится при помощи токоподводящего устройства 13 с графитовым стержнем. Эксцентрик 12 служит для установки среднего положения ферритового стержня 11 при настройке прибора.150713При равномерном вращении валика 3 с диском 8 груз 5, связанный с валиком 3 пружинами 7, также вращается равномерно, Ускорение или замедление валика 3 с диском 8 вызывает опережение или отставание груза 5 с эксцентриком 12 в пределах зазора между штифтом б и отверстием в диске 8. Это приводит к перемещению ферритового стержня 11 и изменению индуктивности, Показания прибора регистрируются с помощью шлейфового...
Пьезоакселерометр-тендем-датчик
Номер патента: 150714
Опубликовано: 01.01.1962
Автор: Иориш
МПК: G01P 15/09
Метки: пьезоакселерометр-тендем-датчик
...В зависимости от направления поляризации шайбы д и 4 электрически соединяются параллельно или последовательно так, чтобы на выходе пьезоакселерометра образовалось суммарное действие зарядов. Два остальных линейных компонента и три угловых компонента вибрации вызывают возникновение зарядов противоположных знаков, которые взаимно уничтожаются. Электрическая часть прибора, выполненная до мостовой схеме, обеспечивает дополнительно взаимокомпенсацию напряжений от неизмеряемых компонентов, а также устранение влияния погрешностей, возникающих из-за неточности сборки и других технологиеских причин, Для ликвидации, влияния таких погрешностей возможенМо 150714- 2 -Предмет изобретен ия Пьезоакселерометр тендем-датчик для измерения одного из...
Реле направления вращения
Номер патента: 150771
Опубликовано: 01.01.1962
Авторы: Былинский, Дубов, Злотников, Розанова
МПК: G01P 13/00
Метки: вращения, направления, реле
...являет редотвращ обрете целью предмет магнита аемог олненный в виде постоянного магчии поворотным корпусом 3 заполнен ус 3, внутри которого вращается ропускающих поворот его на некотоемыми упорами 5.еплен якорь б индуктивного датчидействующий на контактную систему угол. Ротор 2 и корпус 3 образуют режиме скольжения,ом диаметре корпуса порядка 50 мл 4 скольжения не менее 500 - б 00 гlслг, сния контакта или для перемещения На чертеже изображена принципиальная схема предл направления вращения. На вал 1 насажен ротор 2, вып та, воздушный зазор между которым ферромагнитным порошком 4. Корп тор 2, укреплен на подшипниках, до рый угол, ограничиваемый регулиру К поворотному корпусу 3 прикр ка 7 (или подвижный контакт), воз при повороте корпуса...
Способ измерения скорости самостоятельно светящихся объектов по доплеровскому смещению спектральной линии
Номер патента: 151064
Опубликовано: 01.01.1962
Автор: Дробышевский
Метки: доплеровскому, линии, объектов, самостоятельно, светящихся, скорости, смещению, спектральной
...(ширина спектра), Сумма этих световых потоков Уо = 1,о+ 12 О пропорциональна интенсивности спектральной линии. При допплеровском смещении спектральной линии вследствие того, что светящийся объект 4 движется в направлении прибора 5 на величину допплеровского смещения ЛЛ =с (где о - скорость движения объекта; С - скорость света; Л - длина световой волны спектральной линии). На ФЭУ 1 будет падать световой=КИ - Л 1, а на ФЭУ 2 121=К,И+И, Сумма этих световых I= и+ а по-прежнему будет пропорциональна интенсивноЫ ЬХсти линии. Величина Х 1=К ЛЯ=К 1 --- Ь, где ЛЯ - изменение1 дачастей спектральной линии; а - линейная дисперсия спектромугол наклона разделительной линии к спектра,льной поток (ипотоков площадископа 6;линии,с Ы,1 да 1 2 К,Ы)2, -...
Устройство для измерения скорости движения проката
Номер патента: 151129
Опубликовано: 01.01.1962
Авторы: Васильев, Козубовский
МПК: G01P 11/00
Метки: движения, проката, скорости
...после блока 4 регулируемого запаздывания т второго канала 5 с блоком 6 постоянной задержки сигнала на величину Лт. Выходные напряжения фильтров 7 и 8 обоих каналов И 1 (т) й Рз(т) (соответствующие взаимокорреляционной функции) имеют оди-наковую форму, но максимумы их сдвинуты по оси абсцисс на величину Ьт, Подавая эти напряжения на дифференциальное звено 9, получим на его выходе разность О=Из(т) - Я, (т), равную нулю при значении регулируемого запаздывания т, соответствующем равенству выходных напряжений обоих фильтров. Полученное при этом значение всегда отличается от искомого значения т,на постоянную велиЬчину - , которая учиты ся при градуировке блока 4 регулируе 2151129запаздывания может быть проградуирован непосредственно в...
Способ изучения движения объекта методом стробофотографии
Номер патента: 151195
Опубликовано: 01.01.1962
Автор: Брандорф
МПК: G01P 3/40, G03B 15/16, G03B 41/14 ...
Метки: движения, изучения, методом, объекта, стробофотографии
...световых импульсов с заранее заданным чередованием цветов. Зная закон изменения цветьости источника света, легко восстановить не только траекторию движения, но и легко отличить изображение движущегося объекта съемки (монохроматическое изображение) от неподвижного (изображение, полученное наложением цветов). Исследован наложение цветов и зная закон их смены и периодичность вспышек, легко найти отрезок времени, в течение которого объект съемки был неподвижен. Известные способы изучени фотографии предполагают получ та при освещении его импульснь с постоянной спектральной хара черно-белый негатив, На стробо этим способам, видны только по ложений к тому или иному мом час и невыполнимой задачей.Предлагаемый способ изуче бофотографии...

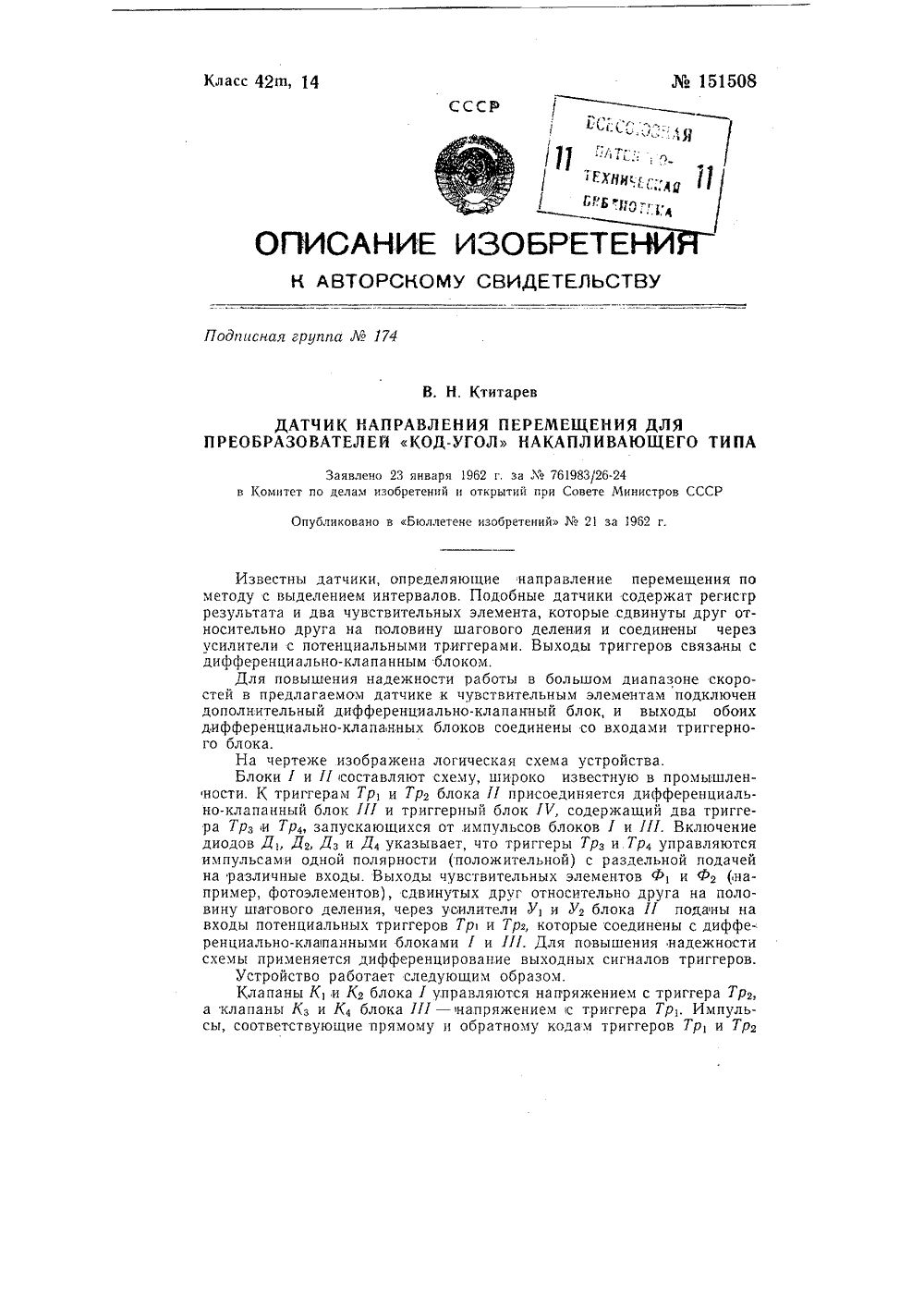

Датчик направления перемещения для преобразователей “угол код” накапливающего типа
Номер патента: 151508
Опубликовано: 01.01.1962
Автор: Ктитарев
МПК: G01P 13/00, H03M 1/24
Метки: датчик, код, накапливающего, направления, перемещения, преобразователей, типа, угол
...триггеров.Устройство работает следующим образом.Клапаны К, и К 2 блока 1 управляются напряжением с триггера Тр 2, а клапаны Кз и К 4 блока УП - напряжением с триггера Тр,. Импульсы, соответствующие прямому и обратному кодам триггеров Тр, и Тря151508и управляющие напряжением Е, и Е, снимаются с различных формирующих триггеров, а сигналы с этих триггеров сдвинуты друг относительно друга на четверть периода (на 90). Поэтому при одном направлении движения шкалы импульсы проходят в каналыи дь:при другом - в каналы Ч",и Ч,. Если импульсом, прошедшим по каналу Ч" через диод Дь триггер Трз перебрасывается, то изменить его состояние может только импульс, прошедший по каналу Ч, через диод Д. Применение в блоке 1 Р триггеров с управлением...
Устройство для регистрации двигательной деятельности животных
Номер патента: 151772
Опубликовано: 01.01.1962
Автор: Ворошилов
МПК: A61B 5/107, A61C 11/00, G01P 13/00 ...
Метки: двигательной, деятельности, животных, регистрации
...подопытные животные, имеет в центре, сверху и снизу стержни 4, оканчивающиеся опорными призмами. Соединение корпуса с пружинами 2 лри помощи опорных призм и подушек (как у весов) с:беспечивает минимальное трение и допускает колебания коробки только по вертикали. Съемная крышка корпуса удерживается защелкой 5, К нижней пружине 2 прикреплен пружинящий толкатель 6, свободным концом касающийся диска 7 с эластичным (хлопвинил) ободом. С противоположной стороны к диску 7 слегка прижата плоская пружина 8, препятствующая вращению диска 7 при движении тслка 1 е.ля 6 вверх.,% 151772Вертикальные перемещения (колебания) корпуса, а следовательно, и толкателя б, вызываемые движениями подопытных животных, будут погорачивать диск 7. Вращение...
Двухкомпонентный виброграф
Номер патента: 151837
Опубликовано: 01.01.1962
Автор: Кадыков
МПК: G01H 9/00, G01P 15/093, G01V 1/16 ...
Метки: виброграф, двухкомпонентный
...10 параллельна полуосям кольца. Рядом с зеркалом полуцилиндрика установлено плоское зеркало 11, жестко соединенное с корпусом.Кольцо совместно с установленными на нем деталями и инерционной массой балансируется.При повороте корпуса вибрографа относительно полуосей кольца наг некоторый угол вся сбалансированная система вибрографа оудет неподвижна, а цилиндрик 10 с зеркалом повернется на угол, больший угла поворота корпуса на величину отношения диаметров кольца и цилиндрика. При повороте корпуса относительно полуосей инерционной массы вместе с ним повернется на соответствующий угол .и кольцо, что приведет к повороту цилиндрика б с зеркалом на угол, больший угла поворота корпуса с кольцом на величину отношения диаметров ди. ска инерционной...
Устройство для осреднения вектора скорости ветра
Номер патента: 151894
Опубликовано: 01.01.1962
Автор: Протопопов
МПК: G01D 1/16, G01P 11/00, G01P 5/01 ...
Метки: вектора, ветра, осреднения, скорости
...составляющие1 и 1 осредняются в блоках 5 и б, которые состоят,из суммируюшего механического дифференциала, предназначенного для получениясреднеарифметической во времени величины, поданной на вход дифференциала в виде угла поворота,Для преобразования напряжений, пропорциональных У и ,в значения угловой скорости и ввода их в осредняющие устройства(блоки 5 и б), используются интегрирующие приводы (блоки 7 и 8).Скорости вращения выходных осей интегрирующих приводов (блокии 8) пропорциональны входному напряжению, т. е. в нашем случаепропорциональны 1, и .Осредненные значения 1, и У (где т - временной интервалосреднения, в данном случае равен 10 мин) на выходе осредняющихустройств (блоки 5 и б) получаются в виде соответствующих...
Гравитационный датчик, основанный на явлении гравиополяризации
Номер патента: 152000
Опубликовано: 01.01.1962
Автор: Леонов
МПК: G01P 15/02
Метки: гравиополяризации, гравитационный, датчик, основанный, явлении
...направленности. Известные приборы измерения ускорений по величине инерционных сил, возникающих при движении, основаны на сопоставлении с силой, возникающей при воздействии электрического тока на магнит (акселерометр с силовой обратной связью) или на сопоставлении со скоростью прецессии гироскопа, центр массы его смещен с оси, относительно которой измеряется момент вращения (гироакселерометр), При этом существующие приборы не позволяют получить высокие качественные характеристики (высокую линейность и малый дрейф нуля) или же получение их достигается сложными техническими средствами.Для измерения ускорения, с целью получения минимального дрейфа нуля при высокой линейности и направленности преобразования, в качестве датчика ускорения...
Способ определения скорости течения шлакового расплава
Номер патента: 152120
Опубликовано: 01.01.1962
Авторы: Андреев, Демьянович, Чернявский
МПК: G01P 5/18
Метки: расплава, скорости, течения, шлакового
...течет по спиральному каналу 2 нижней части кокиля 3, замыкая серию контактов 4 (электродов), располагаемых в ядре 5 ламинарного потока шлакового расплава. Контакты соединяются последовательно с сопротивлениями б, Последовательно к спирали подключается шлейфовый осциллограф и источник питания (на чертеже не показаны). На осциллограмме одновременно с отметками времени фиксируется изменение тока, вызываемое последовательным выключением сопротивлений при протекании по спиральному каналу шлакового расплава. По известному расстоянию между электродами и времени прохождения шлакового расплава определяют скорость его протекания на каждом из участков.Вследствие того, что ядро расплава сохраняет упругие свойства и в пределе г, не имеет сдвига...
Термоанемометр
Номер патента: 152131
Опубликовано: 01.01.1962
Авторы: Бурандасов, Герасимов, Гуревич, Мельникова, Филлипов
МПК: G01P 5/10
Метки: термоанемометр
...2. На конце термопары расположен3 полусферической формы. Медная трубка с внешней поверхностикрывается тонким слоем кремнийорганического лака, поверх котонамотан нагреватель 4, выполненный из манганиновой проволоки.ружи нагреватель также покрыт тонким слоем кремнийорганичеслака. Конец трубки, противоположный спаю, заделывается в изоляцную гильзу-державку 5, через которую пропускаются провода терморы и нагревателя.При наличии тока в цепи нагревателя спай термопары приникболее высокую температуру, чем температура омывающей среды. Иряемая скорость набегающего потока пропорциональна теплоотнагретого спая чувствительного элемента термоанемометра. Даннаявисимость определяется предварительной тарировкой.Совмещение в чувствительном элементе...
Градуировочное устройство для электротермоанемометров
Номер патента: 152132
Опубликовано: 01.01.1962
Автор: Чебышев
МПК: G01P 21/00, G01P 5/12
Метки: градуировочное, электротермоанемометров
...проходящего через трубу воздушного потока, Насадок термоанемометра подсоединяется к измерительному мосту 11, электрически свя152132ванному с регулятором 12 тока моста электронным стабилизированным усилителем И и стабилизатором 14 напряжения для питания усилителя 13. В измерительный мост включены амперметр и гальванометр 15. Труба оборудуется дифференциальным наклонным манометром 16, Привод вентилятора осуществляется посредством электродвигателя 17 постоянного тока с электромашинным усилителем 18. В электрическую цепь электродвигателя включены делители напряжений 19, 20, электрический фильтр 31, выпрямитель 22 и регулятор 23 напряжения обмоток возбуждения электродвигателя, трансформатор 24 и электромашинный усилитель, соединенный с...
Способ измерения ускорений
Номер патента: 152133
Опубликовано: 01.01.1962
Автор: Климов
МПК: G01P 15/18
Метки: ускорений
...полый шар б из материала с высокими изоляционными свойствами (например, стекла). На внутренней поверхности шара расположено два полусферических проводящих слоя б, между которыми прикладывают переменное напряжение. В центре шара помещен радиоактивный чувствительный элемент 7 - источник радиоактивного излучения и электрического заряда, который при отсутствии ускорения удерживается во взвешенном состоянии посредством электрического поля. Приемники радиоактивного излучения жестко связаны с корпусом шара.152133 Под действием ускорения чувствительный элемент 7 сместится от устойчивого равновесия а в положение в. Приемники радиоактивного излучения настроены таким образом, что они фиксируют только величину отклонения чувствительного элемента...
Фотоэлектрический датчик угла поворота линейного элемента изображения
Номер патента: 152310
Опубликовано: 01.01.1962
Авторы: Вацура, Летохов, Пухлик
Метки: датчик, изображения, линейного, поворота, угла, фотоэлектрический, элемента
...б, от времени выражается формулами;У =Всоз ( - г+ - 11; (1)(, тгде; 11 - интенсивность света, поляризованного перпендикулярно линиираздела аЬ;Уп - интенсивность света, поляризованного параллельно линиираздела аЬ;А - амплитуда колебаний интенсивности света, поляризованногопараллельно линии раздела аЬ;В - амплитуда колебаний интенсивности света, поляризованногоперпендикулярно линии раздела аЬ;Т - период вращения анализатора;1 - время.Так как фотосопротивление б реагирует на свет независимо от егополяризации, то фототок будет пропорционален полной интенсигностисветового пучка:1=А+А -- Асов( -1 1+В соз( - " 1+ - 11 = А+ з 1 п( -1,(3)(тгде: У - полная интенсивность светового пучка, падающего на фотосопротивление 6;Ь = А - В - разность...
Контактный датчик акцентированных асинхронных импульсов одновременной регистрации величины и направления перемещений
Номер патента: 152346
Опубликовано: 01.01.1962
Автор: Шефтель
МПК: G01P 13/00
Метки: акцентированных, асинхронных, величины, датчик, импульсов, контактный, направления, одновременной, перемещений, регистрации
...угле разворота. Направление движения расшифровывается по рисунку отметок регистрации, создаваемому определенной периодичностью следования контактов и изолированных промежутков и их относительной величиной, а число каналов в датчике может быть от одного до двух в зависимости от варианта.Предложенный датчик может быть выполнен в двух вариантах.В первом случае контактное поле образует одна дорожка из чередующихся с одинаковым шагом а токопроводящих и изолированных участков, различающихся по длине в ш раз. Две изолированные друг относительно друга щетки раздвинуты на угол а=па+ аили аа= = па+аг т, где л - целое число, аа - самый короткий участок контактного поля.По второму варианту контактное поле выполнено из двух контактных дорожек,...
