G01P — Измерение линейной или угловой скорости, ускорения, замедления или силы ударов (толчков); индикация наличия или отсутствия движения; индикация направления движения

Номер патента: 1800369

Опубликовано: 07.03.1993

Авторы: Винокуров, Григор, Ефанов, Мужичек

МПК: G01P 5/18

Метки: волны, скорости, ударной

...через элемент ИЛИ 10 на вход регистра 11. С первого выхода регистра 11 под действием данного импульса происходит снятие разрешающего сигнала (фиг. 2, г), который поступает на второй вход первого элемента И 8, и появление разрешающего сигнала (фиг. 2, е) на третьем выходе регистра 11.В первом счетчике 6 оказывается записанным код времени, пропорциональный скорости падающий ударной волны на отрезке между первым и вторым датчиками 3 и 4.С третьего выхода сдвигового регистра 11 разрешающий сигнал (фиг. 2, е) через первуюдифференциальную цепь 20 поступает на вход переписи первого блока памя- ти 14 (фиг. 2; ж), в результате чего содержимое первого счетчика 6 записывается в первый блок памяти 14 (фиг. 2, з) и через второй элемент ИЛИ 16 и...

Номер патента: 1800370

Опубликовано: 07.03.1993

Авторы: Городилов, Хицунов

МПК: G01P 15/10

Метки: акселерометр, струнный

...для натяжения струн, дополнительно введена вторая струна, которая имеет одинаковую длину и выполнена из другого материала по плотно.,сти по сравнению с первой струной. расширение диапазона измерении малых ускорений беэ увеличения габаритных размеров струнного акселерометра, содержащего инерционную массу, подвешенную в корпусе на растяжных и двух струнах одинаковой длины, причем струны выполнены из материалов разной плотности, два постоянных магнита генератора колебаний и датчиков вибрации, которые соединены с датчиком выходного сигнала, устройство для натяжения струн, обеспечивающее поянство суммы частот колебаний струн, 1 Сущность изобретения поясняется чертежом на котором изображена схема струнного акселерометра, Он содержит...

Номер патента: 1802342

Опубликовано: 15.03.1993

Авторы: Блинов, Логинова, Марков, Рейзин

МПК: G01P 15/13

Метки: акселерометр, компенсационный

...вместе срЕзисторами 9, 10 в мостовую схему с цельюпвышения чувствительности измерений,1- усилитель сигналов, 12 - измеритель ный орган (прибор), 13 - источник питания.Обратный преобразователь содержитпцстоянные магниты 3, 4 с маМитопроводом 5 и магнитную жидкость 6,Устройство работает следующим образом. При отсутствии ускорения по одной из осей, перпендикулярной оси намагничивания постоянных магнитов (измерительной оси). излучение от источника света 1 равномерно освещает фотосопротивления 7, 8, мост сбалансирован, в измерительном приборе 12 сигнал отсутствует. При появлении ускорения вдоль измерительной оси магнитожидкостной мостик смещается, перекрывая световой поток. падающий на фотосопротивления неравномерно, мост...

Номер патента: 1382184

Опубликовано: 15.03.1993

Авторы: Монастырный, Патрушев, Ростов

МПК: G01P 5/26

Метки: измеритель, оптический, скорости

...цепочки 9 и дисперсию флуктуацийразности Фаз днсперснометром 10.Пример,Оптическое излучение естественногоили искусстненного источника, прошедшее через турбулентный поток, регистрируется приемникамии 2 интенсивности излучения, например ФЭУ,с входными апертурамимм, разнесенными ца 14 мм. С выходов приемников1 и 2 сигналы, пропорциональные флуктуациям интенсивности излучения, поступают на два электрических трехзнеэдних селективных узкополосныхфильтра 3 и 4, настроенных на частоту 27 Гц с полосой пропускания+ 0,8 Гц и едицтичцостью Фазовых ха"рактеристик + 2 соответственно. Свыходов электрических узкополосныхфильтров сигнал поступает на дваднухполупериодцих выпрямителя сусредцяющими С-цепочками соответственно. Сигналы с выходов блоков 5 и6...

Номер патента: 1806381

Опубликовано: 30.03.1993

Автор: Родольфо

МПК: G01P 3/22

Метки: скорости, средства, транспортного, указатель

...между частью 16 втулки 5 и центральным сквозным отверстием 18 магнита 4 с тем, чтобы приклеиться и к части 16, и к поверхности отверстия 18.Как показано на фиг,1, осциллирующий элемент 1 поддерживается экраном 19, также имеющим колоколообразную форму и установленным на опорной раме 20, от верхней стенки которой (21) вверх отходит шпиндель 2. Под экраном 19 находится опорный элемент 22, имеющий центральный выступающий участок 23, в котором крепится промежуточный участок 24 втулки 5, Опорный элемент 22 опирается на установлена частично внутри кожуха 26 электродвигателя 8.Кожух 26 имеет цилиндрическую боковую стенку 27 и нижнюю стенку 28, в которой с помощью перфораций выполнены, па, меньшей мере, три упруго реформируемых язычка...

Номер патента: 1806382

Опубликовано: 30.03.1993

Авторы: Костенко, Пахомов

МПК: G01P 15/08

Метки: акселерометр, вертикального, ускорения

...отрезками ограничителей 8, концы которых расположены в зазоре у наружной поверхности вставки 2. При установке акселерометра усеченной частью вниз уровень рабочей жидкости 3 в зазоре расположен выше наружнойповерхности вставки 2, Уровень заполнения полости вставки 2 изазора между корпусом 1 усеченной частью вверх совпадают,Акселерометр вертикальногоускорения работает следующим образом. При ориентации акселерометра усеченной частью вниз акселерометр преобразует вертикальное ускорение в электрический сигнал, При этом рабочая жидкость, являющаяся инерцио н н ы м телом, перетекает между полостью вставки 2 и зазором между корпусом 1 и вставкой 2 через первый канал, преобразователь расхода 5, ограничители 6, 8 и второй и третий каналы 7....

Номер патента: 1809390

Опубликовано: 15.04.1993

Авторы: Евгущенко, Ремчуков

МПК: G01P 5/00

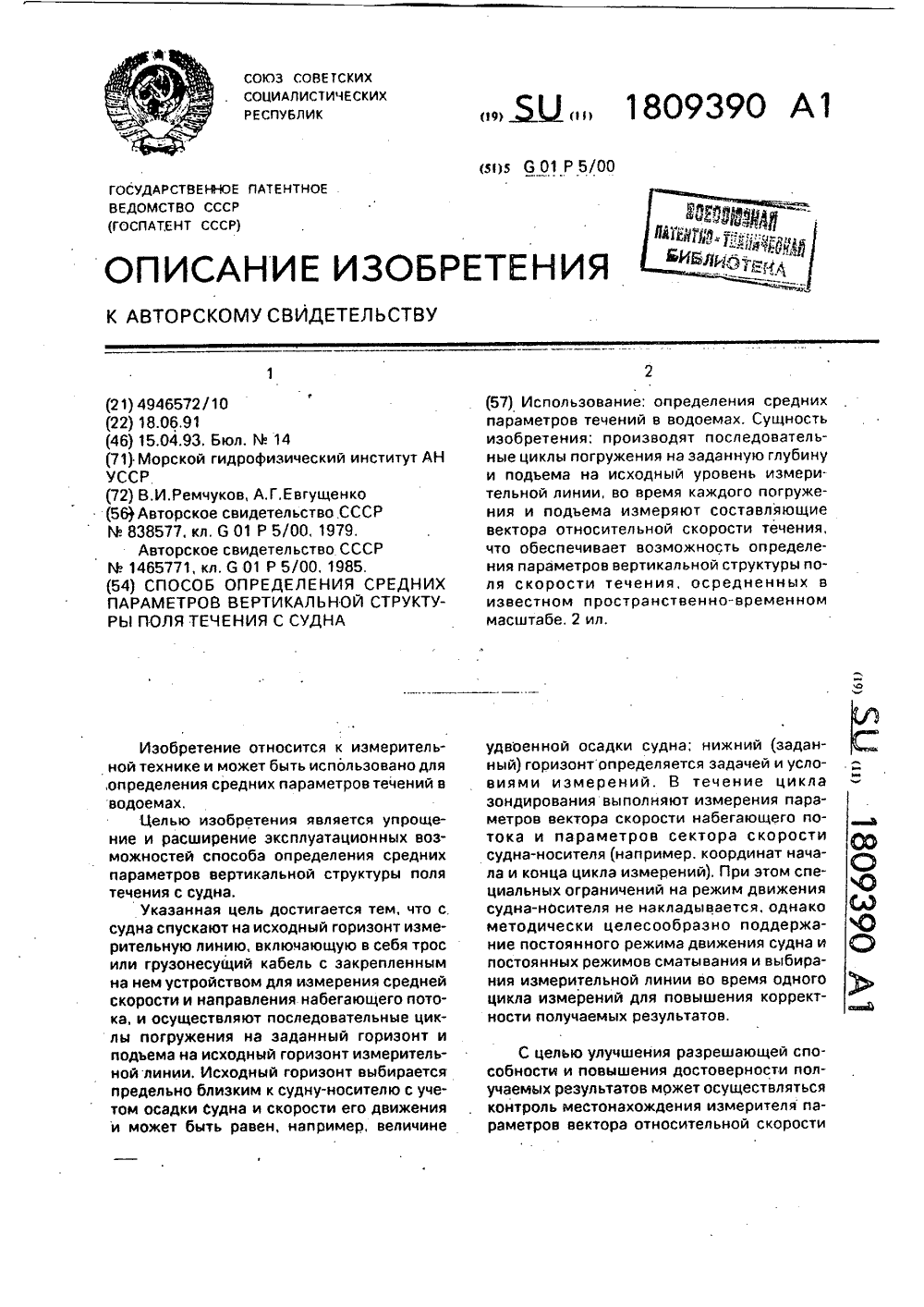

Метки: вертикальной, параметров, поля, средних, структуры, судна, течения

...путем определения гидростэтического давления, или аналитически, путем геометрического восстановления конфигурации измерительной линии в трехмерном пространстве по данным об ориентации известных участков, например, ее коренного и ходового концов, и о длине ее смотанной части, После окончания погружения начинают подъем измерительной линии на исход 20 25 30 35 40 45 50 55 ный горизонт. Измерение скорости набегающего потока осуществляют при погружении и при подъеме измерительной линии; за этот же период определяют параметры движения судна. Векторная сумма осредненных за полный цикл (спуск и подьем) Орд данных измерителя 2 и данных о скорости движения Чрз судна-носителя определяют собой искомую среднюю скорость Одц истинного (абсолютного)...

Номер патента: 1809391

Опубликовано: 15.04.1993

Авторы: Вороной, Демский

МПК: G01P 13/00, G08B 21/00

Метки: вала, вращения

...помещениях в виде вибрации и шумов от работающих механизмов, гасятся звукопоглощающим основанием 10.Устройство работает следующимПри вращении контролируемого вала 2 магнитное поле разноименных полюсов постоянного магнита 3 дважды за один оборот вала поочередно взаимодействует с ферромагнитными частицами 4 игольчатой формы, помещенными в стакан 5, перемагничивая ферромагнитные частицы 4, которые в свою очередь при повороте взаимодействуют с мембраной 6 и между собой, создавая при этом акустический шум в виде непрерывных щелчков. Производимый таким образом шум воспринимается преобразователем, 7, прикрепленным к мембране 6, в качестве которого используется, например, микрофон. При колебаниимембраны 6 в магнитной системе...

Номер патента: 1809392

Опубликовано: 15.04.1993

Авторы: Смирнов, Яровиков

МПК: G01P 15/09

Метки: пьезоэлектрический, ускорения

...из соотношенияМ 1 С 2 = М 2 С 1.Электрический сигнал с пьезоэлемента 6 снимается посредством электрических выводов 7,В конструктивной схеме рис,1 пьезоэлемент испытывает деформации сжатия. При действии ускорений ниже пороговых Апор инерционные элементы 1 и 4 перемещаются, при этом расстояние между ними не изменяется, что обеспечивает отсутствие деформаций пьезоэлемента 6. При превышении ускорений порога срабатывания Апородин.из инерционных элементов отрывается от упругого элемента, образуя зазор между инерционным и упругим элементом. Инерционная сила оторвавшегося инерционного элемента приводит к деформации 5 пьезоэлемента 6 и, соответственно, к появлению электрического сигнала, пропорционального массе инерционного элемента и разности...

Номер патента: 1809393

Опубликовано: 15.04.1993

Авторы: Брилевич, Козицын, Кротов, Чувыкин

МПК: G01P 15/09

Метки: акселерометр, пьезоэлектрический

...пьезоэлементами, снимается токосъемником и с помощью токовывода 7 передается на кабель акселерометра 8,Акселерометр работает следующим образом.При воздействии вибрации в направлении оси акселерометра (выступа), рабочий режим, инерционная масса 5 за счет своей инерции воздействует на гильзу 4,в тонких стенках которой с одной стороны утолще-,5 ния возникает деформация сжатия, а с другой стороны, растяжения, направленная вдоль оси. гильзы 4; вследствие этого дно гильзы воздействует на пьезоэлементы 3, вызывая на их электродах электрический за ряд, прямо пропорциональный передаваемому усилию.При воздействии вибрации в перпендикулярном направлении оси акселерометра 15 усилие, возникающее в йнерционной массе 5, направлено также...

Номер патента: 1810747

Опубликовано: 23.04.1993

Автор: Абрамцев

МПК: G01B 7/30, G01P 3/44

Метки: датчик, двух, объектов, поворота, трансформаторный, угла

...3 прикреплен к концу ветви 1, а один конец ветви 4 - к концу ветви 2 таким образом, что оси пар ветвей 1, 2 и 3, 4 параллельны, На оси пары кольцевых ветвей 1 и 2 расположен подвижный ферромагнитный сердечник 7, выполняющий функции ротора датчика и предназначенный для связи с валом 8, а на оси пары кольцевых ветвей 3 и 4 расположен аналогичный подвижный сердечник 9, предназначенный для связи с валом 10, На кольцевых ветвях 1 и 2 магнитопровода размещены равномерно распределенные вдоль ветвей дифференциальные измерительные обмотки 11 и 12, а на кольцевых ветвях 3 и 4 дифференциальные измерительные обмотки 13 и 14 соответственно. Пары измерительных обмоток 11, 12 и 13, 14 соединены между собой последовательно согласно.Для обеспечения...

Номер патента: 1810830

Опубликовано: 23.04.1993

Автор: Смыслов

МПК: G01P 15/12

Метки: датчик, смыслова, ускорения

...нижней часи основ 4 выполнены упругие демпфирующие упоры 8 для смягчения ударов шарика 3 по основам приударных 1. перегрузках датчика. Линия действия измеряемого ускорения."ам находится на прямой, проходящей перпендикулярно широкой стороне консоли 2 в ее плоскости симметрии и в плоскости крепления корпуса 1 к измеряемому абьекту(показана стрелкой иа"). Датчик может быть установлен при любом угле консоли 2 к горизонту, но положение, показанное на фиг. 1, - лучшее, ибо в этом случае практически нет погрешности от ускорения силы тяжести,На основе известных конструктивных решений может быть выполнен датчик угловых ускорений: для этого, например, два описанных датчика линейных ускорений следует закрепить на переходник 9 (с отверстием 10 для...

Номер патента: 1811610

Опубликовано: 23.04.1993

Авторы: Ривин, Устименко, Шишкин

МПК: G01P 5/12

Метки: исследования, потоков, характеристик

...30 расход хладоагента через внутреннюю по- снаружи (внешний поток) и изнутри (хладо- лость 2, "ступенчато". изменяя его в сторону агент) без дбполнительного нагрева его то- увеличения или уменьшения подостижению ком (т.е. в режиме термометра вь 1 ходнымсигналом со схемы нагрева итем 1сопротивления), а температуру Т 4 второго пературной стабилизации 8 соответствен.пленочного чувствительного элемента 4 ус но своето нижнего и верхнего танавливают при этом в пределах между установленных предельных уровней. Конт- значениями температур элементов 3 и 4 без роль расхода хладоагента осуществляется дополнительного нагрева последнего то- непосредственным воздействием на электком, т,е., например, в режиме термометра рический привод (не...

Номер патента: 1811611

Опубликовано: 23.04.1993

Авторы: Колганов, Любезнов, Малкин, Папко

МПК: G01P 15/08

Метки: акселерометр, электростатический

...и 11 имеется теля подается на подвижную пластину 6,00Взаимодеиствие этого напряжения с постоянными напряжениями одинаковой величины, но противоположной полярности, приложенными к неподвижным обкладкам 2 и 3, приводит к возникновению электро-. 5 статической силы, стремящейся возвратить подвижную пластину 6 в исходное состояние, Напряжение на подвижной пластине 6 пропорционально разности действующих на нее инерционной силы от измеряемого 10 ускорения и силы обратного электростатического преобразователяВ момент включения акселерометра или после перегрузок по входу подвижная пластина 6 прилипает к одной иэ неподвИж ных обкладок 2 или 3, касаясь ребрами 8, 10 или 9, 11. Для разрыва полученной связи необходимо приложить дополнительное усилие....

Номер патента: 1811612

Опубликовано: 23.04.1993

Авторы: Вяткин, Колганов, Любезнов, Малкин, Папко

МПК: G01P 15/12

Метки: акселерометр, электростатический

...датчик положеэлектростатический обратныйбразователь, электронный усилитель.узлы образуют контур обратной связиелерометра.Акселерометр работает следующим об- их соединения с опорным элементом 3 и разом. подвижной пластиной 4, т.к, они соединеныПри действии вдоль оси чувствительно- с последними по всей длине стороны через сти измеряемого ускорения подвижная пла- утонения 7,стина 4 упругого элемента 2 отклоняется в 5 Электростатический акселерометр косторону, противоположную направлению зволяет повысить точность измерения и наускорения. Подвижная пластина 4 и обклад- дежность за счет уменьшения механических ки на стеклянных пластинах 1 образуют напряжений на упругих перемычках.дифференциальный конденсатор, измене- Формула изобретения ....

Номер патента: 1811613

Опубликовано: 23.04.1993

Авторы: Брыков, Кривоцюк

МПК: G01P 21/00

Метки: акселерометров, высокочувствительных, градуировки, поверки

...камеры 3, по сигналу от блока задержки 10 срэбатыва ет арретир 15 и жестко фиксирует пластину4 совместно с эквивалентом мэссы 17) относительно платформы 2, Одновременно по сигналу от блока задержки 1 О с,рэбэтывают также раздвижные захваты "тх с пя,тстщью которых амортизационнья Глсп: 11 улэвлиудерживаешься в верхней части поверочнои камеры 3 с помощью электромагнита 9. который срабатывает по команде, постугтающей от блока управления 14. В устройство входит блок задержки 10, управляющий арретиром 15 и раздвижными захватами 16.Работает устройство следующим образом,Градуируемый акселерометр 1 закреп- "О ляется в центре масс платформы 2 так, чтобы его ось чувствительности совпадала с осями чувствительности датчиков сил 6 и 20, Платформа...

Номер патента: 1812502

Опубликовано: 30.04.1993

Автор: Буйнов

МПК: G01C 21/00, G01P 5/08

Метки: вектора, измерительный, первичный, скорости, течения

...измерительных электродов в соответствующем масштабе, Масштаб выбирается из равенства нулю сигнала с измерительных электродов в отсутствие скорости течения,Затем электропривод 6 отключают для исключения реакции привода иэ измерительного уравнения, т,к. зависимость мо-. мента привода от скорости вращения (механическая характеристика) зависит от(6) (7) А = вгду+ Ку В = вгд+ Н Мсопр сопзт для данной ориентации ус тройства в течение одного оборота магнита;д,ду, Нх, Ну - проекции силы тяжести инапряженности геомагнитного поля на оси Х и У связанной системы координат преобразователя.10 Запишем выражение (5) для ф = Оо, 90 о,180 о, 270 о, т.е. для моментов пересечения вектором намагниченности плоскости опорных рамок, которые фиксируются по...

Номер патента: 1812503

Опубликовано: 30.04.1993

Авторы: Батухтин, Халфин

МПК: G01B 7/00, G01P 13/00

Метки: линейного, параметров, перемещения

...5 первого плеча схемы (фиг. 46, 1), выход которого соединен первым входом сумматора 7, на второй вход которого. поступает сигнал со второго чувствительного элемента 12 (фиг. 4 в), На выходе сумматора 7 получаем разностный сигнал (фиг, 4 г), в котором относительно сигнальной точки хо происходит изменение величины амплитуды и фазы сигнала, который поступает в усилитель-ограничитель 9, с выхода которого получаем сигнальную информацию прямоугольной формы, в котором относительно точки хо происходит изменение фазы сигнала на 180(фиг, 4 д).Аналогично обрабатываются сигналы с чувствительных элементов 1.з, 14 в узлах: инвертор 6, сумматор 8, усилитель-ограничитель 10, отличающихся лишь расстоянием 1, отстоящих от хо, где происходит смена фазы...

Номер патента: 1812504

Опубликовано: 30.04.1993

Авторы: Алискендеров, Гурбанов, Давришова, Ибрагимов, Мамедов

МПК: G01P 15/08

Метки: акселерометр, линейный

...и реализации выходного сигнала.На фиг, 3 показана часть конструктивных элементов линейного акселерометра семкостными чувствительными элементами,Другая часть конструктивных элементов и45 их взаимосвязь аналогичны соответствующим конструктивным элементам и их взаимосвязи устройства по фиг, 1,Устройство, показанное на фиг. 3, содержит упругий корпус 1, оппозитно уста 50 новленные в корпусе внешние цилиндры19-19, выполняющие функцию внешнегоэлектрода емкостных элементов, соосно свнешними электродами емкостных элементов размещен внутренний цилиндр (внут 55 ренний электрод емкостного элемента) 20,который при помощи гаек 5 - 5 закреплен наупругом стержне 4, Между внешними цилиндрами и внутренним подвижным цилиндром размещены цилиндры...

Номер патента: 1812505

Опубликовано: 30.04.1993

Авторы: Богацкий, Леонец

МПК: G01P 21/00

Метки: акселерометра, параметров

...акселерометра как линейные комбинации значений его выходных сигналов путемрешения одним из известных. способов относительно параметров акселерометра системы уравнений, составленной иэуравнений вида (9) при различных заданныхположениях направляющих относительноплоскости горизонта. величина Я в которыхпри этих положениях определяется согласно выражениям (7) и (8). Причем различныезадайные положения соединены относительно плоскости горизонта выбираются изусловия наличия в системе не меньшего количества линейно независимых уравнений,чем количество параметров функции, аппроксимирующей выходную характеристикуакселерометра, Из решения системы уравнений вида (9) параметры акселерометрабудут определяться как линейные комбинации взвешенных сумм...

Номер патента: 1813214

Опубликовано: 30.04.1993

Авторы: Брифф, Голованчиков, Полухин, Тябин

МПК: G01P 5/18

Метки: аппарате, газа, потока, структуры

...собой металлическую трубу диаметром 20 мм и длиной 160 мм, внутри трубки осесимметрично с ней расположен электрод-проволока диаметром 2 мм и длиной 50 мм. Металлическая трубка соединена с отрицательным полюсом высоковольтного выпрямителя, а электрод- проволока соединена с положительным полюсом того же выпрямителя. В качестве высоковольтного источника была использована катушка Румкофта, позволяющая 220 В переменного тока трансформировать в 20 кВ постоянного тока, В выходном Штуцере .теплообменника установлены с зазором 4 мм два электрода кондуктометрической ячейки. Электроды кондуктометрической ячейки. соединены с мостом сопротивления и потенциометром КСП-З, представляющими записывающее устройство,При подаче газового потока в...

Номер патента: 1814731

Опубликовано: 07.05.1993

Авторы: Кабанов, Семенов

МПК: G01F 1/68, G01P 5/12

Метки: газовых, жидких, параметров, сред

...движения воздуха,В качествеТЭ 1 использована бескорпусная диодная сборка типа КД 901, выполненная на одном кристалле. Один из диодов сборки ЧО 1 через токоограничивающий резистор 82 подключен к выходу сумматора 3, на первый вход которого подается синусоидальное напряжение с генератора 4 синусоидального напряжения, а на второй - напряжение постоянного тока Ооо Диод сборки ЧО 2 через токозадающий резистор В 5 запитдн От источника постоянного тока Оо, Анод диода ЧО 2 через разделительный конденсатор Сб подключен к входу усилителя 7, Первый вход измерителя 8 подключен к выходу усилителя.7, а второй вход - к выходу генератора 4. В рабочем состоянии устройства генератор 4 вырабатывает синусоидальное напряжение заданной частоты (3 Гц),...

Номер патента: 1814732

Опубликовано: 07.05.1993

Автор: Зигфрид

МПК: G01P 15/08

Метки: ускорений

...1 на эти торцовые поверхности прилегают к круглому внешнему краю 22 отклоняющейся части 1 и направляют ее, После закрепления подвйжного элемента 1,на части корпуса 18, напр. припаиванием в нескольких местах, эти направляющие штифты могут быть снова удалены.Необходимые с точки зрения точности измерений точно центральные положения круглых пластин электродов 2 и 3 относительно указанных круглых внутренних поверхностей областей корпуса 23, 24 и относйтельно подвижного элемента могут быть достигнуты различными путями, Например, пластины электродов могут центрироваться самими круглыми поверхностями за счет того, что они сначала имеют диаметр, достающий до этих поверхностей, а после приклеивания к распоркам 16 и 17 посредством режущего...

Номер патента: 1816321

Опубликовано: 15.05.1993

Авторы: Виткаускас, Матвеев, Павлов, Статкявичус

МПК: G01P 15/09

Метки: акселерометр

...емкостной системы сьематор колебаний высокой частоты 11. Четыре 10 информации,выхода емкостных преобразователей С 1, При наличии действующего ускоренияС 2, СЗ. С 4 соединены попарно через изме- происходит смещение инерционной массырительные блоки 8 и усилители 9 к входам в форме шара 2 (чувствительного элемента)выпрямителей 10, Генератор колебаний вы- в противоположную ему сторону. С изменесокой частоты 11 подключен к входам изме нием зазора между инерционной массой 2.рительных блоков 8. и наружной сферической поверхностью лиУстройство работает следующим обра-, нейно изменяются величины сигналов О,зом; Оу, которые пропорциональные величинамОт генератора колебаний высокой час- емкостей, т.е, С = 1(Х), С=(У), а, соответсттоты.7...

Номер патента: 1817027

Опубликовано: 23.05.1993

Авторы: Калинин, Кириевский, Седых

МПК: G01P 3/64

Метки: движения, объекта, скорости

...скорости на аналоговой элементной базе).Парные коммутаторы 2 и 3 осуществляют подключение к соответствующим сумматорам 4 и 5 в каждый момент времени 5 выходов двух датчиков соответственно из нечетной и четной групп (01 и Оз, 02 и 04), При появлении сигналов на входах "управление" парные коммутаторы 2 и 3 осуществляют перекоммутацию выходов датчиков, в 5 результате чего к сумматорам 4 и 5 оказываются подключены следующие пары (Оз и Об, 0 и Ов) соответственно из нечетной и четной групп. Устройство функционирует следующимобразом. В момент прохождения объектом (см.фиг,2) датчика 02 (1) сигнал В 1 з на выходе устройства деления 8, равный отчоше нию сигналов датчиков 01 и Оз к их сумме,переходит через нуль (см,фиг.3), в результате чего...

Номер патента: 1818588

Опубликовано: 30.05.1993

Авторы: Долгих, Кириевский, Обыденников, Седых

МПК: G01P 3/64

Метки: движения, объекта, скорости

...будет равна:. Скоростьбыть определния Я(Х) по врЧ дЯ(Х)/Учитывая то,координатная фунописывается функцией ганса(3) ия объекта ч може производная расстоя т,е,:движе на как емени 1то Я(Х)-ЯехХ, пол х б Х/б 1ифференцировав отноту Х из выражения. (3) ит в (5), окончательно пол Ч-Яе Прод координа реэульта тельную одставив им Р 2 Точность способа. как следует иэ формулы (6), определяется методической погрешностью аппроксимации координатнойфункции Г функцией гиперболического тан 5 генса 1 пХ. Математическое моделированиепроцесса измерения скорости движенияобьекта на примере проводника с током показала, что погрешность такой аппроксимации составляет не более 1 , что10 обеспечивает высокую точность определения скорости движения обьекта.Таким...

Номер патента: 1818589

Опубликовано: 30.05.1993

Авторы: Баженова, Ведерникова

МПК: G01P 15/02

Метки: инерционной, массы

...иэ прутков СОтитанового сплава ВТ 5, были изготовлены ъинерционная масса в виде "шара" со следующими требованиями;поверхностная твердость - не нкгс/мм,шероховатость поверхности (Яа) - нениже 0,050.допуск на диаметр - +0.005 мм.Детали "шар" изготавливали методомточения с шероховатостью поверхности впределах 0,80. Притиркой доводили чистотушероховатости до поверхности до 0,20, Припуск на диаметр составлял 0,03 - 0.035 мм,Притирку проводили пастой ГОИ и алмазной пастой.Термооксидирование проводили вумных электропечах при остаточном д1818589 сить поверхностную твердость инерционной массы в 3 - 3,5 раза и сохранить неизменным высокий класс шероховатости поверхности, и тем самым повысить точностные параметры датчиков вектора ускорения....

Номер патента: 1818590

Опубликовано: 30.05.1993

Авторы: Ирашин, Сударев

МПК: G01P 15/08

Метки: ускорения

...микрохолодильников 3, 4,Устройство работает следующим образом.При воздействии на корпус преобразователя ускорения вследствие инерционных свойств консоли на ее рабочих поверхностях возникают взаимно противоположные деформации, это приводит к изменению параметров преобразователей ПАВ, Величина изменения этих параметров в пределах упругих деформаций консоли прямо пропорциональна величине воздействующих ускоренийПри воздействии на консоль температуры термопреобразователи 5, 6 вырабатывают электрические сигналы. которые поступают на входы блоков 9, 10 сравнения, На вторые входы блоков 9, 10 поступают1818590 Составитель Б,ИрашинТехред М,Моргентал Корректор Н.Король Редактор Л,Волкова Заказ 1936 Тираж Подписное ВНИИПИ Государственного...

Номер патента: 1818591

Опубликовано: 30.05.1993

Авторы: Александров, Терехов

МПК: G01P 21/00

Метки: воспроизведения, гармонических, низкочастотных, постоянных, ускорений

...горизонта, за счет воздействия струй газа, истекающего из сопел пневмобашмаков 17. которые создают вращающие моменты, приложенные к маятнику 3, относительно осей вращения Х - Х, У - У нужного знака,Для создания вынужденных гармонических колебаний вокруг оси У-У маятника 3 с установленными на платформе 4 исследуемым акселерометром 6 необходимо с первого генератора электрических колебаний 20 подать на пьезотолкатели 15 равные по величине и противоположные по фазе гармонические сигналы. Фазовый сдвиг одного сигнала относительно другого осуществляется с помощью первого фазовращателя 22, В результате возникает противофазное линейное смещение пневмобашмаков 17 относительно исходного положения, изменяющееся по гармоническому закону,...

Номер патента: 1820332

Опубликовано: 07.06.1993

Авторы: Пашинцев, Прибылов, Самков

МПК: G01M 7/00, G01P 3/00

Метки: координатных, осей, относительно, скорости, стенд, угловой

...временного интервала измерения перемещения, мм;у , у 2 - чувствительность датчиков перемещения, мм ходамм осц;- расстояние между датчиками перемещения, мм;Ь- выбранный временной интервализмерения перемещения, с;К - коэффициент перевода из радиан вградусы.Стенд(фиг,2 и 3) для определения угловойскорости относительно координатных осей содержит инерционную массу 1, подвешенную на тросе 2 и связанную толкателями 3 с контролируемым обьектом 4, также подвешенным на тросе 2, пару датчиков перемещения 5 и дополнительно введенную пару датчиков перемещения 6, расположенных в двух точках одной плоскосщ, разнесенных на максимальное расстояние . в горизонтальном и вертикальном направлениях, соединенных через тензостанцию 7 с регистратором 8...
