G01P — Измерение линейной или угловой скорости, ускорения, замедления или силы ударов (толчков); индикация наличия или отсутствия движения; индикация направления движения
Устройство для измерения величины и направления
Номер патента: 297923
Опубликовано: 01.01.1971
Автор: Ямпольский
МПК: G01P 3/00
Метки: величины, направления
...С через выпрямитель 20. Каждая паратиристоров подсосдинена к датчику таким образом, что проводящее состояние одного из нихсдвинуто на полпериода к аналогичному сос 5 тоянию другого,При вращении ротора 1 по часовой стрелкев обмотках статора будут индуцироваться напряжения с чередованием фаз АВС, в результате чего на управляющих переходах тиристо 0 ров 11 и 12 напряжение будет опережать наугол /а П напряжение на рабочем переходетиристора, и проводящий период тиристоровбудет во всем промежутке периода переменного напряжения фазы В. В результате транс 5 форматор 3 будет подключен к датчику в течение всего периода переменного напряжения.Так как управляющее напряжение тиристоров 13 и 14 отстает от напряжения на пх рабочих переходах на 2/з П,...
Измерения скорости детонации
Номер патента: 297924
Опубликовано: 01.01.1971
Авторы: Алексеенко, Михайловский, Потапов
...положения фронта исследуемого процесса, например контактных датчиков. Луч света от ламп постоянного света с помощью оптической системы фокусируется на вращающийся барабан с фотобумагой. В указанном приборе наложение световой дорожки при повторных оборотах барабана и потеря отметки устраняются применеретение относится к области прибороя, а именно к устройствам для измеско ости детонации в ывчатых вееже изображен прибор для измерети детонации, содержащий цилиндЗаказ 1154/6 Изд. Уц 484 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 3рический светонепроницаемый корпус 1 с отверстиями 2 для прохода световых лучей, размещенными по...
Устройство для измерения проскальзывания пасика относительно шкива
Номер патента: 297925
Опубликовано: 01.01.1971
Авторы: Ковганко, Навицкас, Рагульскис, Хгшческая
МПК: G01P 3/04
Метки: относительно, пасика, проскальзывания, шкива
...головкой, а обе упомянутые головки связаны через блок сравнения с блоком регистрации.На чертеже изображена принципиальная схема предлагаемого устройства. На ведомом элементе передачи с гибкойсвязью - ролике 1 и на ведущем элементе - ленте 2, жестко закреплена тест-лента 3 с кодовой записью, Относительно их неподвижно установлены головки считывания 4 и б, с которыми соединены блоки усиления 6 и 7, блоки преобразования кодовых сигналов 8 и 9, блок сравнения 10 и регистрирующее устройство 11.10 При передаче вращения ролику 1 движущейся лентой 2, колебание натяжения ленты 3 и нестабильность ее пространственных колебаний создают условия взаимного перемещения элементов ведущего и ведомого звена в пере даче с гибкой связью, Тест-ленты...
297926
Номер патента: 297926
Опубликовано: 01.01.1971
МПК: G01P 5/02
Метки: 297926
...внутри корпуса соединен шлицевой муфтой 7 с валом сельсина.С наружной стороны корпуса на валу укреплена бобышка 8 с лабиринтным укрытием 9 ступицы подшипников, На бобышке 8 укреп- зо лено крыло флюгера 10 с уравновешивающим противовесом-указателем 11.Через муфтовый штепсельный разъем 12 датчик направления ветра соединен кабелем И с регистратором.Регистратор направления ветра (вторичный прибор) состоит из трех основных узлов: блока сельсина с барабаном для регистрационной карты и демпферной масляной ванной и часового механизма с рычажной системой пишущего устройства,Сельсин 14 установлен в обойме-стакане 15 с фланцем 1 б для крепления на шасси прибора. Под фланцем стакана укреплена демпферная ванна 17, заполненная маслом высокой...
Датчик угла атаки с пневмометрическим насадком
Номер патента: 297927
Опубликовано: 01.01.1971
МПК: G01L 19/00, G01P 5/14
Метки: атаки, датчик, насадком, пневмометрическим, угла
...углы рого нужно замерить, Насадок флюгаркой 1 с помощью резьб руется скользящей посадкой, Д шарнир (см. фиг. 2) состоит из соединенных между собой через б и 7 крестовиной 8. На двухсте кире укреплены потенциометриче 9 и 10 углов поворота шарни Центр давления воздушного потока на обтекаемую им коническую флюгарку 1 должен находиться за крестовиной 8 в широкой части флюгарки на ее оси, В этом случае коническая флюгарка всегда располагается по,потоку, и по отношению к ней обтекание симметрично, Насадок 2 и вилка 4 параллельны воздушному потоку. Вилка 5 и штанга 3 параллельны продольной оси изделия. Углы атаки изделия в двух взаимно перпендикулярных плоскостях определяется углами поворота крестовины 8 относительно вилок 4 и 5. Измеряя...
Реверсивный датчик перемещенийбнблиогелд fvba
Номер патента: 297981
Опубликовано: 01.01.1971
Авторы: Все, Институт, Поздн, Технической
МПК: G01P 13/00, H03K 17/95, H03M 1/24 ...
Метки: датчик, перемещенийбнблиогелд, реверсивный
...с поперечной осью магнитов 3 и 4. При этом контакты 1 и 2 разомкнуты. Контакты 1 и 2 и магниты 3 и 4 между собой механически не связаны, т. е. имеется возможность поворота какого-либо магнп 1 а, например 3, относительно контакта 1 на некоторый угол, образованный дополнительным магнитом 9 и упором 7.Возврат магнита 3 в нормальное положение а также фиксирование и удерживание его в этом положении осуществляются дополнительным магнитом 9.Датчик работает следующим образом.При вращении вала б, связанного с контролируемым объектом, например, в одну сторону ферромагнитный экран б воздействует своим скошенным торцом на скошенный торец полюсного наконечника магнита 3 и, преодолев силу притяжения дополнительного магнита 9, поворачивает магнит 3 на...
Устройство для измерения скорости ходасудна
Номер патента: 298888
Опубликовано: 01.01.1971
...подклочен к обмотке управления двигателя 4 отработки скорости, который кинематически связан с ленточным корректором 5, сумматором 6 и блоком 7 компенсации в виде линейного вращающегося трансформатора. Блок 7 связан с масштабньгм трансформатором 8, ротор которого снабжен приводом 9 и шкалой 10 для учета поправок на изменение осадюи. 1( сумматору 6 подключен дополнительный датчик 11 и указатель 12 скорости.При движении судна напряжение с тахо- генератора 1, пропорциональное скорости вращения гребного вала, поступает на обмотку управления двигателя 4, который отрабатывает разность сравниваемых напряжений, поступаюцсих на вход усилителя 3 от преобразователя 2 и от блока 7 компенсации через трансформатор 8. Результат сравнений в виде угла...

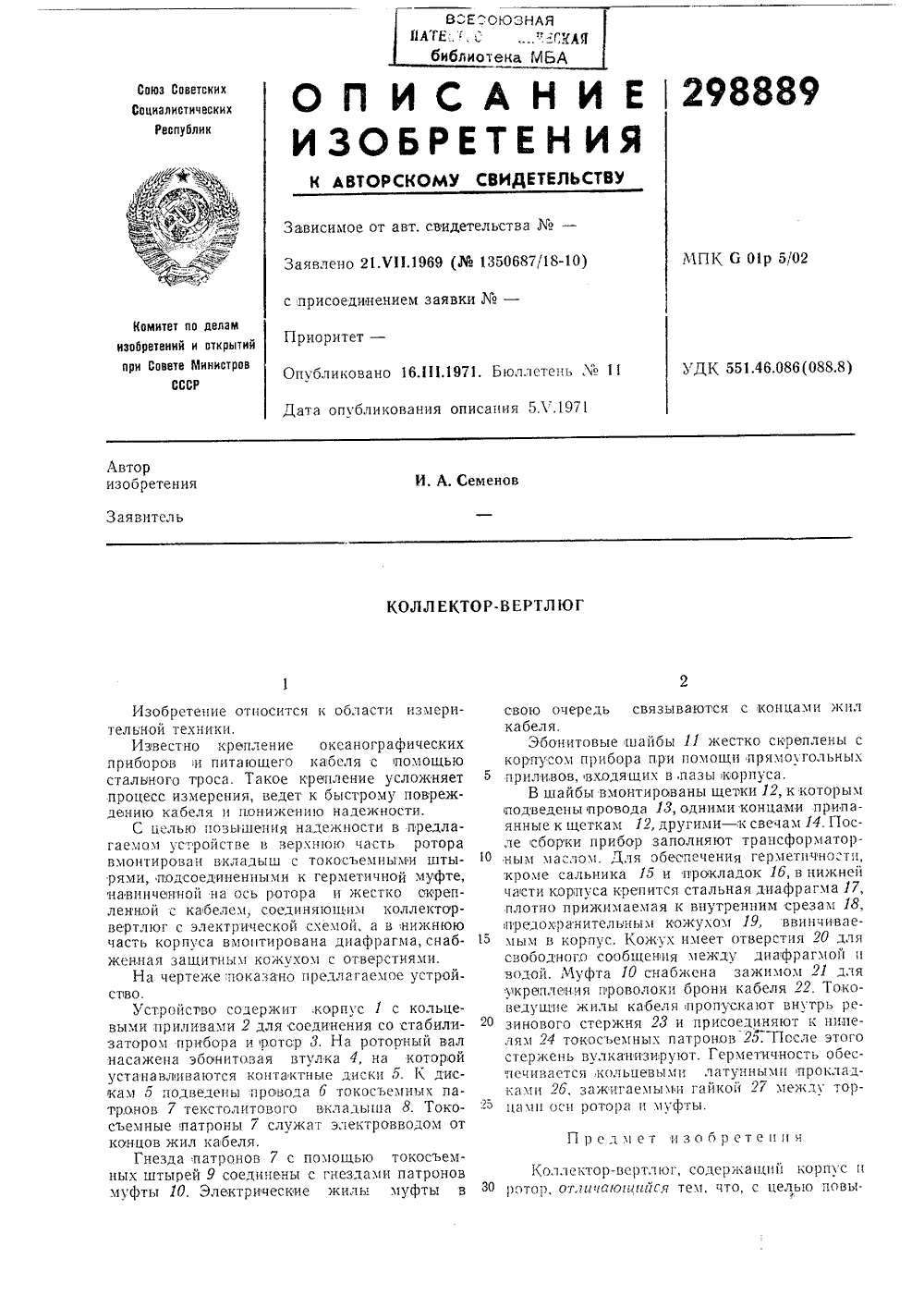

Коллектор-вертлюг
Номер патента: 298889
Опубликовано: 01.01.1971
Автор: Семенов
МПК: G01P 5/02
Метки: коллектор-вертлюг
...к ниделям 24 токосъемных патронов 25; После этогостержень вулканизируют. Герметичность обеспечиваетс 51 кольцевыхн латунны.и прокладками 2 б, зажигаехыт гайкой 27 хежду торцамн осн ротора и муфты,зобретен ме Коллекторотор, От,(с(ч Изобретение относится к области измерительной техники,Известно крепление океанографических приборов и питаощего кабеля с помощью сталыного троса, Такое крепление усложняет процесс измерения, ведет к быстрому повреждению кабеля н понижению надежности.С целью позышения надежности в предлагаемом устройстве в верхною часть ротора вмонтирован вкладыш с токосъемньгми штырями, подсоединенными к герметичной хуфте, 5 навинчептной на ось ротора и жестко скрепленной с кабелем, соединяющим коллекторвертлюг с...
298890
Номер патента: 298890
Опубликовано: 01.01.1971
Авторы: Всесоюзный, Залогин, Яновский
МПК: G01P 5/04
Метки: 298890
...электрофильтра, соединенный с источником 2 питания, устанавливают,отвесно над зеркалом жидкости 3, например, глицерина, или смеси глицерина с водой, с добавкой поверхностно-активного вещества, например, 25 алкилсульфоната (порядка 0,7 г/л).При определения распределения скоростей в струе электрического ветра второй полюс источника соединяется с жидкостью. 5 Кидкость помещена в сосуд 4, имеющий по крайней мере .одну стенку из оптически плоского стекла. Измерение производят, фотографируя впадину аппаратом 5 (одновременно в жидкость помещена линейщика 6) с помощью катетометра 7 илп иным устройством.Для перехода от измеренного значения глубины данной точки впадины под зеркалом жидкости к значению скорости вдоль данной линии тока устройство...
298891
Номер патента: 298891
Опубликовано: 01.01.1971
Авторы: Болотин, Всесоюзный, Пустовойт
МПК: G01P 11/00
Метки: 298891
...чувствителцности сигнала прои изменении подачи массы или зазора между барабанном и декой микропереключатель установлен на пружине, жесткость которой вьше пружины контакта микропереключателя, а положение пружины регулируется,На фиг 1 изображен.ройство, установленное нплане; на фиг. 2 - лрдатчика.Устройство содержит датчики 1, установленные на заданном расстоянии на деке 2,молотильный аппарат д, провода 4, и подачу сигнала в регистрирующую аппаратуру 5. Датчик имеет поворотную пластину б, закрепленную икро ся пр кнопки плен н лтами жецие ецни вочцьв Проходя над датчикамассы нажимает последоные пластины, котсрыемикропереключателя. Сигистрируюшую аппаратур15 осциллограмме в виде(всплсска), являюшейсной точкон отсчета. ми, порция...
Устройство для определения наветренного борта корабля
Номер патента: 298892
Опубликовано: 01.01.1971
МПК: G01P 13/00
Метки: борта, корабля, наветренного
...принципиальная30 электрическая схема описываемого устройст298892 Предмет изобретения Составитель С, В, Непомнящая. Редактор Н. Г, Михайлова, Корректор В. И, Жолудева ЦНИИПИ Изд.340. Заказ 108457 Тираж 473 Подписное Тип. Харьк. Фил. пред. Патент Датчик 1 скорости ветра левого борта идатчик 2 скорости ветра правого борта являются датчиками ротоанемометрического типа с преобразователями,в виде асинхронных тахогенератора 3 и 4, Генераторные обмотки тахогенераторов подключены в противофазе через предварительный усилитель 5 к фазочувствительной схеме 6.Усилитель 5 - двухкаакадный переменного тока с непосредственной связью между каскадами и, собранный на маломогцных полупроводниковых триодах 7 и 8. Первый из каскадов выполнен по схеме...
Датчик ускорений
Номер патента: 298893
Опубликовано: 01.01.1971
Автор: Федорин
МПК: G01P 15/08
...в виде термопары, змещены в разных отсеках у из ветвей включен источник Датчик ускор разделенный налитом, и систем тельных электро с целью упрощен стн н тарировки устройством, вып спаи которой ра корпуса, а в оди т.ока. им образом.ка тока к терм Изобретение оп рительной техники.Известны датчики ускорений, содержащие корпус, разделенный на отсеки, заполненные электролитом, и систему измерительных и вспомогательных электродов.Цель изобретения - упрощение контроля работоспособности датчиков и их тарировки, Это достигается за счет того, что датчик снабжен тарировочньв устройством, вьпполненным в виде термонары, спаи которой размещены в разиных отсеках корпуса, а в одну из ветвей включен источник тока.На чертеже изображена принципиальная...
Акселерометр
Номер патента: 298894
Опубликовано: 01.01.1971
МПК: G01P 15/08
Метки: акселерометр
...8 и 9 ралночастоты, выходы которых соединены со входами смесите ля 10. Генераторы и смеситель образуют дифференциальный частотный датчик перемещения. Выход смесителя соединвн со входом блока 11 двойного цифрового дифференцирования и входом частотного демодулятора 12, Выход лемолулятора 12 соелинен через блок 1 З аналоговото дифференцирования со входом блока демпфирования.1(атушки 6 и 6 возбуждения овы.волом соединены через ключ К0 зажимом генератора 14 звуково7 Изд340ПодписноеКомитета по делами открытий при Советеистров СССР5, Раушская наб., д. 4.,5 ЗзкдЗ ТиранаЦН изоб ет 108/45473ИИПРр епийМисква, Ж1(люч К управляется реле 15 времени. Вторые выводы катушек 5 и 6 соединены через диоды Д, и Д 2 с коллекторами балансного...
Трехкомпонентный датчик ускорений
Номер патента: 299802
Опубликовано: 01.01.1971
Авторы: Трави, Травинский
МПК: G01P 15/11
Метки: датчик, трехкомпонентный, ускорений
...корпуса, из фматериала со средней плотиср едней плотности жидкости. Травинский и В. И. Травинский Корпус датчика несет три взаимно перпендикулярные обмотки, каждая из которых состоит из первичной обмотки 3 возбуждения и двухсекционной вторичной измерительной об мотки 4, Секции, вторичной обмотки 4,вокругданной оси координат соединены между собой последовательно по дифференциальной схеме.Магнитные поля обмоток 3 возбуждения автоматически центрируют инерционное тело, 10 В результате индуктивность обмоток 4 одинакова, и э.д.с. индукции, возникающие на концах секций, будут равны и взаимно скомпенсированы.Величина перемещения тела зависит от ве личины ускорения. Любое перемещение раскладывается на составляющие по измерительным осям. Это...
Струйный бесконтактный датчик линейных перемещенийai п т”рр, р„,: , ., „.; •; •.; j биьлиот клка
Номер патента: 299849
Опубликовано: 01.01.1971
Авторы: Болотов, Иванов, Тайнов, Тюленев
МПК: F15C 1/08, G01P 13/00, G06G 5/00 ...
Метки: бесконтактный, биьлиот, датчик, клка, линейных, перемещенийai, р•, струйный, т"рр
...5. Плоскость симметрии управляющего,сопла 5 проходит через ось сопла 2,питания и приемного сопла 3. Управляющее сопло 5 выполнено в виде набора капиллярных трубок б, приклееных, например, эпоксидной смолой к камере 7. Последняя с помощью винтов 8 и 9,кренится к каретке 4. Для удобства настройки датчика камера 7 имеет паз 10, позволяющий поворачивать камеру вместе,с управляющим,соплом 5 относительно оси сопла 2 питания и приемного сопла т. Каретка 4 может перемещаться параллельно оси сопла 2 питания и приемного сопла 8 при помощи винта 11. Каретка 4 может стопориться в нужном положении винтом 12, Для уменьшения уровня шумов, возникающих при ударе струи управления, в верхней части скобы сделаны два скоса 1 З. Камера закрьувается...
Способ ввода и приема ультразвуковой волны в трубопроводах с жидкостью
Номер патента: 300564
Опубликовано: 01.01.1971
Авторы: Бражников, Иностранец, Московский, Ямшикоз
Метки: ввода, волны, жидкостью, приема, трубопроводах, ультразвуковой

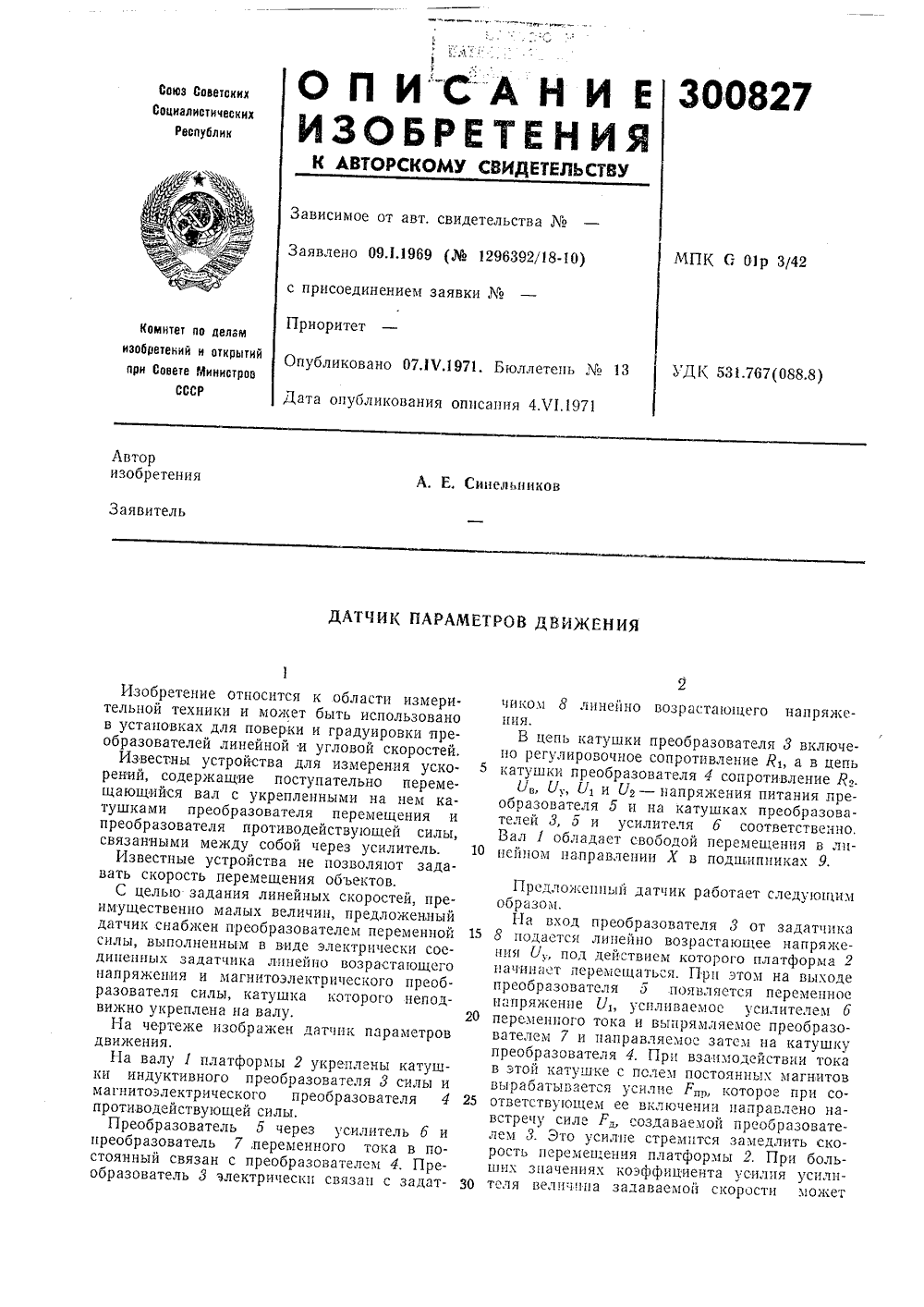

Датчик параметров движения
Номер патента: 300827
Опубликовано: 01.01.1971
Автор: Синельников
МПК: G01P 3/42
Метки: датчик, движения, параметров
...устройства не позволяют задавать скорость перемещения объектов.С целью задания линейных скоростей, преимущественно малых величин, предложенный датчик снабжен преобразователем переменной силы, выполненным в виде электрически соединенных задатчика линейно возрастающего напряжения и магнитоэлектрического преобразователя силы, катушка которого неподвижно укреплена на валу.На чертеже изображен датчик параметров движения.На валу 1 платформы 2 укреплены катушки индуктивного преобразователя 8 силы и магнитоэлектрического преобразователя 4 противодействующей силы,Преобразователь 5 через усилитель б и преобразователь 7,переменного тока в постоянный связан с преобразователем 4. Преобразователь 8 электрически связан с задатвозраста 1...
Устройство для определения пульсаций вертикальной компоненты скорости ветра
Номер патента: 300828
Опубликовано: 01.01.1971
Автор: Романов
Метки: вертикальной, ветра, компоненты, пульсаций, скорости
...как ограничители работают на высокой частоте, их выходные импульсы имеют на диаграмме трапе цеидальную форму.Разность фаз, пропорциональную скоростиветра, выявляют пенасьццепной схемой совпадения на транзисторах 11 и 12 с общим пагрузочным сопротивлением И, На выходе 20 схем ы совладения вырабатываются прямоугольные импульсы /т с длительностью, равной дополнению до половины периода разности фаз колебаний 1/ и 1/з, т. е, зт - Лсра,с, где Ьсрз с - фазовый сдвиг между колебаниями 25 / и /з. Вторая ненасыщенная схема совпадений на транзисторах 14 и 15 с нагрузочным сопротивлением 16 вырабатывает на выходе 1/з прямоугольные импульсы напряжения с длительностью, равной дополнению до поло вины периода разности фаз колебаний 1/з и300828 Предмет...
300829
Номер патента: 300829
Опубликовано: 01.01.1971
Авторы: Андрущук, Блантер, Волошинов, Гутман, Карташев, Клишевич, Ковчин, Коржаков, Павлов, Розова, Сафронова, Синельников, Смирнов, Солнцева, Титков, Фролова, Чернышев, Шнитко, Юдин
МПК: G01P 21/00
Метки: 300829
...с которым шарнирно связан поворотный кронштейн 2, имеющий возможность поворачиваться вокруг горизонтальной оси. По кронштейну 2 с помощью микрометрической пары 8 и направляющей 4 перемещается угольник 5. На горизонтальной плоскости угольника б 5 имеется направляющая б, расположенная параллельно радиусу ротора (на чертеже не показан), по которой при помощи микрометрической пары 7 перемещается платформа 8. На платформе 8 укрепляется поверяемый акселе рометр (на чертеже не показан), ось чувствительности которого располагается параллельно направляющей б. Шарнирная связь корпуса 1 и кронштейна 2 осуществляется полуосямн 9, а угол поворота кронштейна 2 отме чается по шкале 10. Фиксация кронштейна 2осуществляется стопором П. С корпусом 1...
Устройство для защиты и очистки чувствительных элементов измерительных приборов
Номер патента: 300891
Опубликовано: 01.01.1971
Автор: Изобретен
Метки: защиты, измерительных, приборов, чувствительных, элементов
...приборов, например электротерхоанемометров, от загрязнения контролируемои средой не обеспечивают очистки от появившегося загрязнения. Цель изобретения - устранение эдостатка, Это достигнуто выполнениечего элемента в виде установленныхально с чувствительными элементамнов, внутренний размер которых соотвнаружному размеру чувствительныхтов, покрытых изнутри ворсистым матнапример, плюшем, с приводом, закрычувст 1 вительные элементы стаканавключенииприбора.На фиг, 1 изображено предлагаеройство в положении, закрывающемтельные элементы; на фиг. 2 - то жежении, не закрывающем чувствительнменты.Устройство содержит рабочийосуществляющий защигу и очистку, и(на чертежах не показан).Устройство содержит корпус 1,ленные в нем...
Способ измерения скорости потока жидкости с помощью ультразвука
Номер патента: 301178
Опубликовано: 01.01.1971
МПК: G01P 5/24
Метки: жидкости, помощью, потока, скорости, ультразвука
...приводит к значительному усложнению электронной схемы. Погрешности, возникающие в приемном тракте, сводят на нет преимущества одноканального варианта,По предлагаемому способу излучают колебания некратных между собой нечетных гармоник основной резонансной частоты преобразователей, приводят частоты принятых сигналов к общей частоте и по разности фаз сигналов, приведенных к общей частоте, судят о скорости потока.Указанные отличия позволяют, повысить точность измерения скорости потока жидкости.Сущность описываемого способа заключается в следующем.Генераторы расходомера вырабатывают напряжение двух некратных частот, например, 3 - 5 мги. Этими напряжениями возбуждаются два преобразователя с основной рной частотой, в данном примере,1 мги....
Пдтентно-техинескаябиблиотека
Номер патента: 301179
Опубликовано: 01.01.1971
Авторы: Бражников, Иванов, Оганесов
МПК: G01P 5/24
Метки: пдтентно-техинескаябиблиотека
...среды. Это позволяет повысить точность измерения скорости потока.Сущность способа состоит в следующем, Непрерывные высокочастотные колебания 25 от одного генератора через четырехполюсники с регулируемыми коэффициентами передачи,поступают на излучающие головки измерительного преобразователя. Управляющие сигналы кратковременно скачкообразно увеличи вают коэффициент передачи относительно среднего уровня. Сигнал, прошедший через контролируемую среду и промежуточные среды измерительного преобразователя, поступает на приемные головки, преобразовывается в электрические колебания и усиливается, Усиленным сигналом производят повторное кратковременное скачкообразное увеличение коэффициента передачи четырехполюсника, повышение амплитуды...
Устройство для проверки измерительного тракта частотных датчиков
Номер патента: 301614
Опубликовано: 01.01.1971
Авторы: Кураева, Лебедев, Трифонов, Тычков
МПК: G01P 3/22
Метки: датчиков, измерительного, проверки, тракта, частотных
...подключен генератор эталонной частоты, а через сопротивление - дополнительный источник постоянного напряжения,На чертеже показана схема предложенного устройства.Измерительный тракт содержит индукционный частотный датчик 1, кабельную линию 2 и усилительчпреобразователь Зкоторый связан с кабельной линией 2 через входной конденсатор 4. Для проверки измерительного тракта х точке:соединения кабельной лиини 2 с входным конденсатором 4 через диод 5 подключен генератор б эталонной частоты, а через сопротивление 7 - ,дополнительный источник 8,постянного н агзряжения. Работает устройство следующим образом.При иоправном измерительном тракте уровень постоянного напряжения на входе конденсатора 4 определяется напряженнем источника 8 и делителем,...
301615
Номер патента: 301615
Опубликовано: 01.01.1971
Авторы: Бохуа, Карнюшин, Костин, Пивоваров, Подлубный, Спарсиашвили
МПК: G01P 3/54
Метки: 301615
...расположенные под ведомыми шкивами 21 и 22 в поле лент 1 и 2 и включенные через сумматор 23 и управляемый вентиль 18 ко входу частотомера 24, шкала которого отградуирована в единицах скорости полосы 8; блок 25 управления скоростью вращения двигателя 8 и включатели 2 б и 27 измерительных катушек 10, 11, 19 и 20 и редуктора 9.При движении прокатываемой полосы 8 со скоростью У лежащей в пределах Гг ) Р) ) з (Ъг и Г, - соответственно скорости бесконечных лент 1 и 2), на выходе измерительных катушек 10 и 11 возникает разностная э.д. с. ЬЕ = Е - Ег, величина и знак которой зависит от скольжения полосы 8 относительно полусуммарной скорости лент 1 и 2.При среднесинхронной скорости полосы 8, когда12 + 13, э. д. с. ЛЕ равна нулю.гВ этот момент...
Всесоюзная патептно-таш1сндябиблиотека
Номер патента: 301616
Опубликовано: 01.01.1971
МПК: G01P 3/66
Метки: всесоюзная, патептно-таш1сндябиблиотека
...э.д,с. будет характеризовать поперечную или продольную составляющие абсолютной скорости хода судна.При этом необходимо знать вертикальную составляющую напряженности магнитного поля земли.В низких широтах погрешность за счет вертикальной составляющей напряженности магнитного поля земли приводит к существенным ошибкам.По предлагаемому способу для исключения вертикальной составляющей напряженности магнитного поля земли производят измерение разности потенциалов при двух разных скоростях судна относительно воды и по полученным значениям определяют искомый параметр,Сущность способа заключается в том, что прн движении судна с постоянным числом оборотов двигателя и постоянным курсом в течение 3 - 5 лин производят измерение разности...
Устройство для измерения вектора скорости воздушного потока
Номер патента: 301617
Опубликовано: 01.01.1971
Авторы: Евдокимов, Карпов, Куйбышевский, Меркулов
МПК: G01P 5/00
Метки: вектора, воздушного, потока, скорости
...витком, состоящим из двух частей, лежащих во взаимно перпендикулярных плоскостях, причем, оси вращения вертушки, флю гарки и рамки совмещены.Схема описываемого устройства дана на чертеже.Преобразователь состоит из трех круглых жестко соединенных неподвижных катушек 1, 2 2 и 3, имеющих общий центр и размещенных во взаимно перпендикулярных плоскостях. В пространстве, ограничешгом этими катушками, на карданном подвесе установлена рамка 4 так, что она имеет две степени свободы дви онении под воздеиствием потока от исходного положения а кал в определенном направлении в взаимодействия с вращающимся полем наводится э.д. с., фаза коелена направлением, а амплнтуной отклонения подвижной части301617 Заказ 140 Изд,568 Тираж 47 Подписноз...
Ультразвуковой способ измерения скорости потока жидких сред
Номер патента: 301618
Опубликовано: 01.01.1971
Автор: Крылова
Метки: жидких, потока, скорости, сред, ультразвуковой
...волн по направлению потока и против него.После многократного углового отражения вконтролируемой среде от стенок трубопрово да волны, прошедшие поток по его направлению и против него, принимаются в волноводах на противоположных сторонах трубопровода. В волноводы приемников ультразвуко.вые колебания, прошедшие поток, поступают 15 после дополнительной двойной трансформации из продольных в поперечные и снова впродольные.Время распространения т центрального луча принятой волны по направлению потока за висит от времени распространения в волноводах тв и в стенках трубопровода т а также от диаметра В, скорости ультразвука С в потоке и средней скорости потока Г:2+ 1 / 1 е 1 пз 25 с+ = в+ с+ - , О1 - Авг )С сов р - угол, под которым волна...
Аэрометрический приемник
Номер патента: 301619
Опубликовано: 01.01.1971
МПК: G01P 5/165
Метки: аэрометрический, приемник
...сообщена с камерой и закрыта регулируемой заглушкой.На чертеже показан общий вид описываемого приемника.Приемничек содержит приемную трубку 1 и корпус 2 с,демпфирующей камерой 3. Камера 3 счабжена полой дросселирующей конической иглой 4 которая ввинчивается в корпус 2 и контроится гайкой 5, Игла 4 снабжена отверстиявви 6 для сообщения ее,внутренней полости с демпфирующей камерой 3. Внутренняя полость иглы 4 закрыта заглушкой 7. Для гер метизации,камеры 3 применены уплотнения 8 Приемник работает следующим образом.5 Колебания давления воспринимаются приемной частью трубы 1 и передаются по ее внутренней полости датчику давления, Одновременно, эти колебания давления по ретулируемому кольцевому зазору мекду углой 4 и от верстием в...
Маятниковый интегрирующий акселерометр
Номер патента: 301620
Опубликовано: 01.01.1971
Авторы: Агроскин, Анфиногенов, Горшков
МПК: G01P 15/13
Метки: акселерометр, интегрирующий, маятниковый
...9 и конденсатора 10, К конденсатору 10 подключен усилитель следящей системы 11, нагруженный на двигатель 12, на валу которого укреплен полый ротор 13, охватывающий постоянный магнит 4.При воздействии ускорения постоянный магнит 4, центр масс, которого смещен относительно центра,подвеса, пытается изменить свое угловое положение, вращаясь в торсионах 2 и 3 отнооителыно корпуса 1, а следовательно, и относительно датчика 5. Сигнал рассогласования с выхода датчика 5 усиливается усилителем б (в котором могут быть корректирую. щие звенья для обеспечения устойчивоспи регулирования) и заводится в рамочную обмотку 8. Ток, протекающий;в рамочной обмотке 8, создает момент, удерживающий постоянный магнит 4 относительно датчика 5 в неизменном...
Датчик ускорений
Номер патента: 301621
Опубликовано: 01.01.1971
МПК: G01P 15/06
...поляризации которых установлены взаимно перпендикулярно, и фоточувствительный 30 элемент 7, связанный с регистратором 8 через усилитель 9.В ненапряженном состоянии упругого элемента 2 свет от источника света 4 не попадает на фоточувствительный элемент 7, так как плоскости поляризации поляризаторов света 5 и 6 расположены взаимно перпендикулярно. Под действием ускорения (показано стрелкой) свет, поляризованный поляризатором 5, при некотором повороте этой плоскости попадает на фоточувствительный элемент 7. Световой поток, падающий на фоточувствительный элемент, прямо пропорционален углу поворота плоскости поляризации и ускорению,В датчике в качестве поляризаторов света 5 и 6 применены поляризационные светофильтры. В качестве...
