G01M 13/04 — испытание подшипников

Номер патента: 1013807

Опубликовано: 23.04.1983

Авторы: Мельников, Мигунов, Пикунов, Родионов, Трофимюк

МПК: G01M 13/04

Метки: качения, качества, оценки, подшипников

...5Моментомер 9, состоящий из последовательносоединенных датчика 10 угла, усилителя 11 компенсации и датчика 12 момента связан поводком 13 и вилкойс внутренним кольцом испытуемого подшипника,К выходу усилителя компенсацииподключен регистратор 15 и фильтр 16верхних частот. Выход фильтра верх,них частот соединен с входом первогокомпаратора 17 а через инвертор 18 -с входом второго компаратора 19.Выход первого компаратора соединенс входом первого одновибратора. 20 ис первым входом второго ключа 21, вы"ход второго компаратора - с входомвторого ключа 21, выход второго ком"паратора - с входом второго одновибратора 22 и с первым входом первогоключа 23, выход первого одновибра 40тора - с вторым входом первого ключа,выход второго одновибратора...

Номер патента: 1019258

Опубликовано: 23.05.1983

Авторы: Корндорф, Подмастерьев, Салищев

МПК: G01M 13/04

Метки: подшипников, состояния

...изобретения является расширение функциональных возможностей устройст- ва за счет бесступенчатой регулировки 35 величины электрического напряжения, подводимого к кольцам подшипняка.Поставленная цель достигается те 4, что устройство снабжено потенциометром и дополнительным неподвижно закреплен ным в крышке запитывающего устройства электродом, при этом дополнительный электродчерез потенциометр электрически связан с основным элекгродом,а подвижный контакт потенциометра связан с измерительным прибором.На чертеже изображено устройство для контроля состояния подшипников, общий вид.Устройство содержит вал 1, с которым 50 жестко соединен сосуд 2, заполненный электролитом 3, Наружное кольцо контролируемого подшипника 4, установленного...

Номер патента: 1021971

Опубликовано: 07.06.1983

Авторы: Гликсон, Лукьянов, Мигунов, Ройтман

МПК: G01M 13/04

Метки: вибраций, качения, подшипников, стенд

...исключения вибраций привода.Поставленная цель достигается тем,у 5 что в стенде для измерения вибраций подшипников качения в испытательной головке дополнительно установлено кольцо, .охватывающее механизм крепления наружного кольца испытуемого 40 подшипника, выполненное с равномерно размещенными по окружностям впадинами на наружной и внутренней цилиндрических поверхностях, г,ичем впадины на наружной цилиндрической поверх.45 ности сдвинуты относительно впадин на внутренней поверхности на полшагаНа фиг. 1 изображена конструктив" ная схема стенда для измерения вибра ций подшипников качения; на Фиг. 2 - 50 сечение А-А на фиг.Иа основаниисмонтированы привод 2 испытуемого подшипника 3 с валом 4, испытательная головка 5 с механизмами крепления...

Номер патента: 1027565

Опубликовано: 07.07.1983

Авторы: Мигунов, Пикунов, Родионов, Трофимюк

МПК: G01M 13/04

Метки: гиромоторов, диагностики, подшипников

...опорныхуровней - с вторым входом второго компаратора, а второй выход кшоча - с входом первого амппитудного детектора.На чертеже показана схема устрой ства,На основании 1 смонтированы механизм привода, состоящий иэ синхронного двигателя 2 с ведущей шестерней 3 и втунки 4 дпя монтажа испытуемого гирс- мотора 5, а также механизм нагружения, выпопненный в виде груза 6, соединенный через оправку 7 со статором испытуемого гиромотора 5. Моментомер 8, состоящий иэ поспедоватепьно соединенных датчика 9 угла, усилителя 10 компенсации и датчика 11 момента, связан поводком 12 и вилкой 13 со статором испытуемого гиромотора 5. К выходу усилителя 10 компенсации подкпючен вход фильтра 14 верхних частот, выход которого через ключ 1 5 соединен с...

Номер патента: 1037114

Опубликовано: 23.08.1983

Авторы: Алексеев, Дацковский

МПК: G01M 13/04

Метки: моментов, подшипниках, сферических, трения

...закрепленной на одном иэ концов шпинделя плитой, рабочая поверхность которой перпендикулярна к оси вращения шпинделя и предназ начена для размещения на ней опоры и Фотоэлектрического датчика, и закрепленным в корпусе механизмом поворота, кинематически связанным с другим концом шпинделя. На чертеже показана схема устройства для измерения моментов тренияв сферических подшипниках,устройство содержит корпус 1, размещенную в нем опору 2 с подшипниковым узлом 3, выполненным, например;в виде газового подшипника, вал 4,один конец которого установлен вподшипниковом узле 3, а другойпредназначен для установки внутреннего кольца 5.исследуемого подшипника, закрепляемую на наружном кольце б исследуемого подшипника обойму 7, предназначенную для...

Номер патента: 1038818

Опубликовано: 30.08.1983

Автор: Шуваев

МПК: G01M 13/04

Метки: вибрационной, диагностики, подшипников

...значение дисперсии исследуемых частотных составляющих, При изменении частоты вращения диагности. руемого подшипника относительно номинальной датчик 8 частоты вращения выдает управляющее напряжение, пропорциональное частоте вращения. Управляю-. щее напряжение воздействует на перестраиваемый генератор 9, изменяя его частоты пропорционально величине этого напряжения. Сигналы с генераторов 13 поступают на один из входов смесителей 10, на второй вход которых подается управляющий сигнал.с выхода перестраиваемого генератора 9. На смесителях 10 сигналы суммируются и результирующие сигналы подаются на входы схем 11 сравнения.При определении частотных составляющих спектра проверяемого подшипника на номинальной частоте вращения генераторы 13...

Номер патента: 1038819

Опубликовано: 30.08.1983

Авторы: Бансевичюс, Даргужис, Рагульскис, Юркаускас

МПК: G01M 13/04

Метки: вибрационного, качения, подшипников

...качения.Известен способ вибрационной диаг н ости ки подшипников каче нйя, э аключающийся в измерении вибрации невращающегося кольца контролируемого под- шипника на частоте, обусловленной дефектом подшипника Г 110Однако качество вибрационной диагностики подшипников низкое, так как не учитывается взаимное влияние дефектов поверхностей качения колец и тел качения. 15Цель изобретения - повышения качества контроля подшипников качения путем учета взаимного влияния дефектов поверхностей качения деталей подшипника.20Поставленная цель достигается тем, что согласно способу вибрационного контроля подшипников качения, заключающемуся в измерении вибрации невращающегося кольца контролируемого подшипника на частоТе, обусловленной де фектом...

Номер патента: 1038820

Опубликовано: 30.08.1983

Авторы: Голубев, Кауфман, Корчагин, Котов

МПК: G01M 13/04

Метки: качения, подшипника, состояния

...качения, содержащее смонтированный в корпусеприводной вал с посадочной поверхностью для внутреннего кольца испытуемого подшипника и с токосъемником Юи электрически последовательно соединенные с корпусом, имеющим посадочную поверхность для наружногокольца испытуемого подшипника, блокпитания и регистрирующую аппаратуру,снабжено распределителем, тремя пороговыми устройствами, срабатывающими по току соответственно для подшипника с явно выраженным недопустимымдефектом, с суммарно недопустимыми 40дефектами и с допустимыми дефектами,блоком предупредительной сигнализациюсчетчиком, дешифратором, световымтабло и исполнительным механизмом,при этом первый и второй входы рас. 45пределителя соединены с токосъемникоми регистрирующей....

Номер патента: 1038821

Опубликовано: 30.08.1983

Авторы: Бородавкин, Куликов, Шуваев

МПК: G01M 13/04

Метки: вибрационной, диагностики, подшипников

...вероятности дефекта подшипника определяют значимость каждой информационной частоты (ее ввс), т.е. частот, несущих информацию об определенном виде дефекта. Каждый иэ видов дефекта характеризуется несколькими информационными частотами, Блоки 10 ввода вероятности дефекта подшипника воздействуют на управляющие входы усилителей 12 с изменяемыми коэффи" циентами усиления таким образом, чтобы коэффициентц усиления усилителей 12 соответствовали значимости (весу) каждой информационной частоты, полу" ченной в блоках 9 определения вероятности дефекта подшипника.Устройство работает следующим образом.Датчик 1 вибрации првобраэует виб-. рации диагностируемого подшипника, в электрический сигнал Х(1), который усиливается усилителем 2 и поступает...

Номер патента: 1040367

Опубликовано: 07.09.1983

Автор: Гринкевич

МПК: G01M 13/04

Метки: головка, долговечность, испытания, качения, подшипников, стенда

...низкое качество монтажа, заключающееся в пов реждении испытуемых подшипников. 15Целью изобретения является повышение качества монтажа и демонтажа путем исключения повреждения испытуемых подшип, ников.Поставленная дель достигается тем, 20 что головка стенда для испытания подшипников качения на долговечность, содержащая вал для установки распорных и демонтажных колец и внутренних колец испытуе мых подшипников, стаканы с крышками 25 и корпус нагружения для установки наружных колец испытуемых подшипников, снабжена расположенной в корпусе нагружения распорной втулксйс выполненными в ней двумя тангенциальными пазами, симметрично расположенными относительно продольной оси втулки в плоскости, перпендикулярной этой оси, при этом расстояние от...

Номер патента: 1043508

Опубликовано: 23.09.1983

Авторы: Минченя, Скорынин, Шапарь

МПК: G01M 13/04

Метки: испытания, качения, подшипников, смазочных

.... На посадочную поверхность вала 1воиспытаний,таккакне позволяетучесть, 15 устанавливают кольцо 2, на его рабочейаксплуатационных условий нагружения, конической поверхности размещают парыЦелью изобретения являетсяповыщение 4, разделенные сепаратором 5, Затемкачества испытаний за счет приближения устанавливают крьппку.6 с преобразоусловий испытаний к эксплуатационным. вателем 7, гайкой 9,. нажимной пятой 8Поставленная цель достигаетая тем, 20 и шариком 10. В крышке 6 предварительчто устройство для испытания смазочных, но фиксируют неподвижное кольцо 3.материалов подшипников качения, содержа- Проводят нагружение испытуемых злешее соосно расположенные подвижное и, ментов, о величине нагрузки судят, нап неподвижное кольца с...

Номер патента: 1043509

Опубликовано: 23.09.1983

Авторы: Андрианов, Шуваев

МПК: G01M 13/04

Метки: подшипников, приработки

...ражения, поступает на блок 7 индикаров ции. Составитель И. БарановРедактор Г,Волкова ,Техред Л.Пилипенко Корректор А.Дзятко,Заказ 7327/45 Тираж 873 Подписное ВНИИПИ Государственного комйтета СССР по делам изобретений и открытий 13035, Москва, Ж"35, Раушская наб д. 4/5филиал ППП",Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к подшипни.ковой промышленности и может бытьпреимущественно использовано дляконтроля подшипников в процессе приработки,Известно устройство для контроляподшипников, содержащее два задающихгенератора с частотно-задающими цепями и последовательно соединенныепреобразователь и блок индикации 11)Однако известное устройство имеетнизкое качество контроля из-за повышенной помехоустойчивости.ЦелЬю изобретения...

Номер патента: 1046643

Опубликовано: 07.10.1983

Автор: Оксень

МПК: G01M 13/04

Метки: вибрационной, диагностики, машин, подшипников, поршневых, состояния, шатунных

...спектр виброакустического сигнала машины Г 1. Однако известный способ имеет низкую точность диагностики, так как не позволяет учитывать влияние спектра газовых сил.Целью изобретения является повышение точности диагностики эа счет вибрации от газовых сил. Поставленная цель достигается.за счет того, что согласно способу вибрационной диагностики состояния шатунных подшипников поршневых ма-шин, заключающемуся в том, что снимают спектр виброакустического сигнала машины, измеряют давление га-. зовых сил, выделяют спектр переменной составляющей давления, исключают иэ спектра вибрации машины составляющие с частотами спектра переменной составляющей давления и по полученному разностному спектру производят диагностику состояния шатунных...

Номер патента: 1049770

Опубликовано: 23.10.1983

Авторы: Зазнобин, Мишнев, Половников

МПК: G01M 13/04

Метки: вращению, качения, моменту, подшипников, сопротивления

...внутреннего кольца, выходы которых соединены с входамиформирователя 9 периодов, блок 10 осредне-Мя реализаций, первый вход которого со..единен с выходом преобразователя 6 момента сопротивления вращению, второй, третий и четвертый входы блока О осреднения реализаций подключены соответственнок первому, второму и третьему выходам, формирователя 9 периодов, пятый вход -к выходу преобразователя 8 частоты вращения, а,выходы блока 10 осреднения реализаций соединены с соответствующими входами измерителя 11 амплитудных параметров, выход которого подключен к входу индикатора 12,Способ осуществляют следующим образом.блока 10 осредиения. На два остальные.его входа поступает суммарный сигнал момента с выхода преобразователя 6 и последовательность...

Номер патента: 1049771

Опубликовано: 23.10.1983

Авторы: Александров, Барков

МПК: G01M 13/04

Метки: вибрационной, диагностики, кинематических, механизмах, пар, трения

...содержит последовательносоединенные внбродатчнк 1, усилитель 2,фильтр 3, демодулятор 4, блок 5.выделеннядиагностических параметров, блок 6 вычнслений, пороговое устройство.7, индикатор 8,причем к выходу фильтра 3 подключен входдетектора 9, выход которого соединен с входом интегратора 10, выход интегратора 10соединен с первым входом. сумматора 11.Выход сумматора 11 соединен с входом регулятора 12 усиления, выход которого соедннен с управляющим входом усилителя 2.Второй вход сумматора 11 соедйнен с первым выходом источника 13 опорного сигнала,а второй вход источника 13 опорного снгнала соединен с управляющим входом порогового устройства 7,50Параллельно интегратору 10 включен дополннтельный фильтр 14, вход которого...

Номер патента: 1051404

Опубликовано: 30.10.1983

Авторы: Акилин, Баранов, Козлов, Перель, Суминов

МПК: G01M 13/04

Метки: зазора, радиального, шарикоподшипника

...радиальную нагрузку и определяют образовавшийся зазор, перед нагружениемжестко закрепляют сепаратор подшипника, непрерывно изменяют место приложения радиальной нагрузки по окружности наружного кольца от 0 до360 и измеряют угол поворота наружного кольца, при этом величину радиального зазора подшипника определяют по ФормулеО, а,= - Л,"о фгде- радиальный зазор; 50- диаметр желоба наружногоНкольца подшипника;0" - угол поворота наружного кольца подшипника,На Фиг.даиа конструктивная схема устройства, реализующего способ; на Фиг, 2 - сема шарикоподшип- никае На станинес помощью упругих элементов 2 смонтирован корпус 3, в котором соосно установлены жестко закрепленные фиксатор 4 внутреннего кольца контролируемого подшипника 5, электромагнит 6...

Номер патента: 1065713

Опубликовано: 07.01.1984

Авторы: Бансевичюс, Воболис, Рагульскис, Рощин, Славин

МПК: G01M 13/04

Метки: диагностики, приборов

...поверхности вала 4, а также вибратор 10, подвижная часть 11 которого насажена на валу 4, и датчик 12 крутильных колебаний вала 4, которые соединены между собой положительной обратной связью через усилитель 3.Кроме того, устройство содержит частотный детектор 13, подключенный на выходе усилителя 3, выпрямитель 14, вход которого подключен к одному вьжоду частотного детектора 13, двухкоординатный самопишущий прибор 15, один вход которого подключен к второму выходу частотного детектора 13, а второй - к выходу выпрямителя 14, и источник 16 напряжения, подключенный к частям .7 - 9.. Торсионный вал 4 вместе с план- шайбой 5 и закрепленным на ней исследуемым прибором 2 псд действием окружающей .среды совершают малые затухающие...

Номер патента: 1065714

Опубликовано: 07.01.1984

Авторы: Кошевой, Семенов, Симонов

МПК: G01M 13/04

Метки: дефектов, обнаружения, подшипниках, скольжения

...дефекты подшипников 111Однако известный способ имеет низкую точность.Целью изобретения является повы шение точности за счет вццеления в фиксированной полосе частот диагностической зоны путем стробирования.Поставленная цель достигается тем, что согласно способу обнаружения 20 дефектов в подшипниках скольжения, заключающемуся в измерении вибрации подшипников, фильтрации измеренного вибрационного сигнала в фиксированной полосе частот и определении по величине полученных импульсов дефектов подшипников, перед измерением вибрации определяют диагностическую зону путем стробирования,в качестве фиксированной полосы частот выбирают полосу частот, обусловленную разрушением масляной пленки, а величИну дефектов определяют по количеству...

Номер патента: 1068756

Опубликовано: 23.01.1984

Авторы: Булавин, Воронин, Гречухин, Сапожников, Сидоров, Харитонов

МПК: G01M 13/04

Метки: обеспечения, осевого, подшипниковом, преднатяга, узле

...способ имеет ограниченные технологические возможности, поскольку преднатяг создается за счет подбора толщины компенсатора, что реализуется только при использовании жестких распорных втулок. Кроме того, подбор компенсатора сопровождается неоднократными переборками подшипникового узла, что приводит к большой трудоемкости при реализации способа.Цель изобретения - расширение технологических возможностей и снижение трудоемкости реализации способа.Эта цель достигается тем, что согласно способу обеспечения осевого преднатяга в подшипниковом узле, заключающемуся в том, что устанавли-. вают подшипники и распорную втулку между ними на валу-шестерне, имеющем реэьбовой хвостовик, и помещают в корпусе подшипникового узла, задают .вращение...

Номер патента: 1073597

Опубликовано: 15.02.1984

Авторы: Ганзин, Курдин, Чернышов

МПК: G01M 13/04

Метки: зазоров, подшипниках

...Ьодаипника, последний выполнен в видеволновода, соосного с волноводом 35 преобразователя, контактирующего с .волноводом измерителя приемника колебаний и соединенного с последним,канала измерения с индикатором, а оба волновода имеют сменные насадки. 40Каждая иэ насадок выполнена в ви- де кольцевого .сегмента с асимметрично. закрепленным хвостовнком.Каждая из насадок выполнена в виде усеченного конуса. .45На фиг. 1 представлена функцио,нальная схема предлагаемого устройства; на фиг, 2 - крепление испытуе-. мого подшипника при измерении ради-. ального зазора; на фиг. 3 - крепле-. 50 ."ние подшипника при измерении осевогозазора.устройство содержит генератор 1 ультразвуковых колебаний, подключенный к нему магнитострикционный...

Номер патента: 1078270

Опубликовано: 07.03.1984

Авторы: Булавин, Воронин, Гречухин, Сапожников, Сидоров, Харитонов

МПК: G01M 13/04

Метки: валов, конических, натяга, подшипниках, предварительного, редукторов, роликовых, сборке, создания

...заключающийся в том, что подшипники с распорной втулкой устанавливают на вал и в корпус реуктора, задают валу вращение, наило изме яют 40 0 лгружают вал осевой с й, Р при этом перемещения между внутренними и наружными кольцами подшипников и изменяют длину распорной втулки между внутренними кольцами подшипников в зависимости от величин 45 измеренных перемещений, для чего редуктор разбирают и устанавливают" на вал соответствующий компенсатор 123.Однако известный способ не обеспечивает долговечности работы элементов редуктора, так как нагружающая вал сила принимается произвольно равной ее максимальному эксплуатационному значению,а трудоемкость способа возрастает вследствие необходимости измерения перемещений колец подшипников в собранном...

Номер патента: 1089453

Опубликовано: 30.04.1984

Авторы: Ефимов, Захаров, Капцов, Квасов

МПК: G01M 13/04

Метки: внутреннего, кольца, перекоса, шарикоподшипника

...вала и отсчета его осевого смещения, позволяющий выявить величину перекоса внутреннего кольца радиального шарикоподшипника одной из опор вала Щ .Однако способ определения осевой .жесткости узла весьма трудоемок, а для выявления перекоса необходимо проводить сравнение с заранее протарированным образцовым узлом.Известен способ определения перекоса внутреннего кольца шарикоподшипника,смонтированного в узле вращения вала, путем осевого нагружения его, вращения. с отсчетом измеряемой величины в ряде угловых положений и суждения о величине перекоса по максимальной разности этих отсчетов. Согласно данному способу определяют резонансную частоту осевых колебаний узла в районе проверяемой опоры 21,Известный способ также трудоемок, а...

Номер патента: 1095051

Опубликовано: 30.05.1984

Авторы: Горишнев, Живов, Лепеншин, Мальцев, Мартынов

МПК: G01M 13/04

Метки: испытания, кривошипных, подшипников, преимущественно, прессов

...осевого перемеще 20 ния смонтирован шток 22 с шариком 23,который касается дополнительного вала 18 нагрузочного устройства. Шток 22 размещен вовтулке 24 и через шайбу 25 связан с буксой 14. Дпя заклинивания подшипникового25 вала 7 при тарировке датчиков служит устройство 26, На шток 22 навернут резьбовойфланец 27, опирающийся на упорный подшипник 28. ЗО Изобретение относится к машиностроению,а именно к конструкциям нспытзтельных уст.ройств.1 зяестна машина для испытания подшипни.ков, содержащая смонтированный на станине.вал с регулируемым приводом для его вра.щения, а также нагруэочное устройство и уста новленную на валу буксу с подшипником скольжения, В известном устройстве нагрузка на испытуемый подшипник создается...

Номер патента: 1097904

Опубликовано: 15.06.1984

Авторы: Галышев, Кощеев, Семенов, Чурсинов

МПК: G01M 13/04

Метки: испытания, подшипников, стенд

...возможности.Целью изобретения является расширение эксплуатационных возможностей за счет обеспечения изменения направления радиальной нагрузки.Поставленная цель достигается тем, что стенд для испытания подшипников, содержащий смонтированные на основании механизм крепления испытуемых подшипников и механизм радиального нагружения с приводной опорой, снабжен ведомой опорой, установленной на основании с возможностью взаимодействия с механизмом крепления,в радиальном направлении и возможностью перемещения в двух взаимно перпендикулярных радиальных направлениях.По меньшей мере одна из опор выполнена с возможностью осевого перемещения.Механизм перемещения ведомой опоры выполнен в виде смонтированных на основании двух перпендикулярно...

Номер патента: 894404

Опубликовано: 30.07.1984

Авторы: Братский, Геращенко, Константинов, Шеломенцев, Якубович

МПК: G01M 13/04

Метки: диагностики, подшипников

...изобретения - повышение качества диагностики подшипников.Цель достигается тем, что снимаютамплитудный спектр вращающегося подшипника, возбуждая в нем ультразвуковые 15колебания, фильтруют несущую частоту,детектируют ее, выделяют и анализируют исследуемый сигнал,Известно также устройство длядиагностики подшипников, содержащее 20преобразователь и последовательно соединенные усилитель, анализатор и индикатор 1 3.Однако известное устройство непозволяет осуществить предлагаемый.способ. Цель изобретения - повышение качества диагностики.Поставленная цель достигается тем, Что устройство содержит последователь-ЗО но соединенные генератор ультразвуковой частоты и излучатель, а также преобразователь, полосовой фильтр несущей...

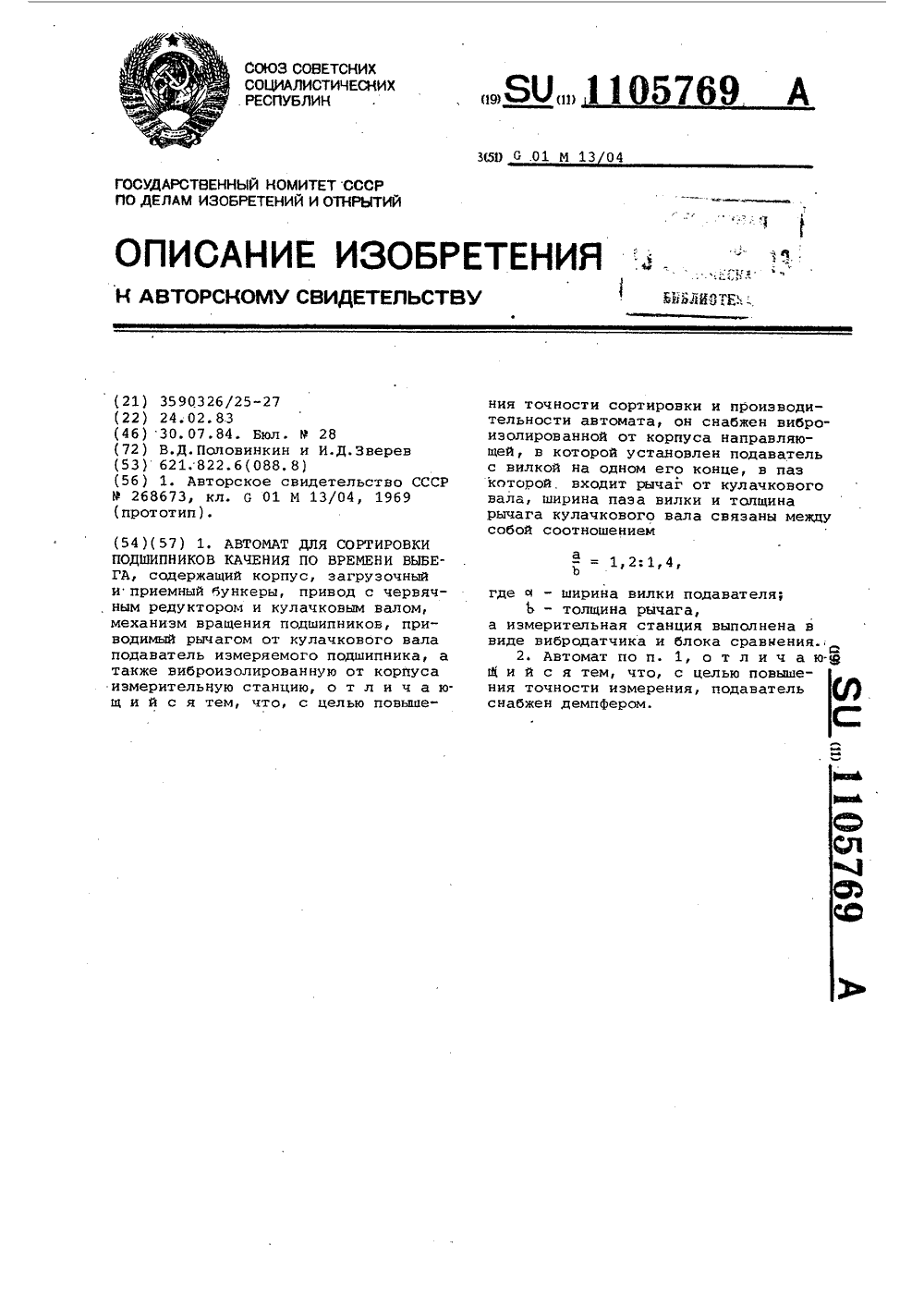

Номер патента: 1105769

Опубликовано: 30.07.1984

Авторы: Зверев, Половинкин

МПК: G01M 13/04

Метки: автомат, времени, выбега, качения, подшипников, сортировки

...привод с червячным редуктором и кулачковым валом, механизм вращения подшипников при" водимый рычагом от кулачкового вала подаватель измеряемого подшипника, а также виброиэолированную от корпуса 4 О измерительную станцию, снабжен вибро" изолированной от корпуса направляющей, в которой установлен подаватель с вилкой на одном его конце с вилкой, в паз которой входит рычаг от кулач кового вала, ширина паза вилки и толщина рычага кулачкового вала связаны между собой соотношением от распределительного вала, контактор 12 с микровыключателями,. виброиэолированную от корпуса направляющую 13 подавателя и его демпфер 14 ввиде пружин.Автомат работает следующим образомм.Измеряемые подшипники из бункера 1поштучно перемещаются на подаватель10,...

Номер патента: 1111048

Опубликовано: 30.08.1984

Автор: Шкалев

МПК: G01M 13/04

Метки: испытания, карданных, подшипников

...испытуемых подшипников,25механизм для создания крутящегомомента., муфту нагружения, механизм возвратно-поступательногодвижения и измерительную аппаратуру,снабжена стойкой с промежуточнымивалами, телескопически соединеннымис вилками, установленной на основании между раздаточными коробкамис возможностью возвратно-поступательного перемещения перпендикулярно осямвращения промежуточных валов и соединенной с механизмом возвратно-поступательного движения.На чертеже показана кинематическаясхема машины.Машина содержит смонтированные на фосновании 1 механизм для создания крутящего момента на испытуемых подшипниках, включающий в себя электродвигатель2 и клиноременную передачу 3, раздаточные коробки 4 и 5 вместе с муфтой 456, служащие для...

Номер патента: 1111049

Опубликовано: 30.08.1984

Авторы: Бамбалас, Жегас, Рагульскис, Рондоманскас, Степанов, Чуприн, Шутенко

МПК: G01M 13/04

Метки: качения, подшипников

...цель достигается тем, что устройство для контроля подшипннков качения, содержащее пос.едовательно соединенные преобразователь, усилитель и фильтр, а также блок вычисления и индикатор, снабжено пико.вым детектором и блоком определения среднеквадратичного значения амплитуд, входы которых соединены с выходом фильтра, а выходы - соответственно с первым и вторым входами блока вычисления, выход которого соединен с входом индикатора.В основу предлагаемого устройства положено определение параметров сигналов высокочастотных вибраций на информативной полосе частот.,при котором среднеквадратичное значение амплитуд позволяет судить о временном развитии исследуемых колебаний и их мощности (разрушающей способности этих колебаний),а пиковое значение...

Номер патента: 1117476

Опубликовано: 07.10.1984

Автор: Игнатов

МПК: G01M 13/04

Метки: вибрационной, диагностики, подшипников

...4, второй вход которого соединен с источником 5 опорного напряжения, первый согласующий блок 6, который через коаксиальный кабель 7 ,соединен с вторым согласующим бло)ком 8 который последовательно соединен с вторым фильтром 9, вторым усилителем О, измерителем 11 диагностического параметра и индикатором 2. 50Вибродатчик 1, первый фильтр 2, первый усилитель 3, компаратор 4, источник 5 опрного напряжения и первый согласующий блок 6 конструктивно объеденены в выносную часть 55 устройства, которая устанавливается на объекте диагностирования, Остальные компоненты расположены в основной части устройства, которая устанавливается, например, в центральном посту управления. Выносная и основная части устройстна соединяютсяс.помощью...

Номер патента: 1117477

Опубликовано: 07.10.1984

Авторы: Образцов, Орлов, Тагиров, Шмерман

МПК: G01M 13/04

Метки: виброакустической, диагностики, качения, подшипников

...вала, блоком задания нонтрольного числа оборотов вала и логической схемой И, второй вход которой соединен с выходом амплитудного дискриминатора, а вйход - с входом блока счета количества срабатываний амплитудного дискриминатора, а также блоком запоминания ампли" туды максимального диагкостического сигнала за время оборотов вала, первый вход которого соединен с выходом амплитудного детектора, второй вход - с выходом отметчика оборотов вала, а выход ",с входом амплитудного дискриминатора.На фиг, 1 приведена схема устройства; на фиг.2 и 3 - эмпирические распределения амплитуд соответствен-. но всех сигналов и амплитуд максимальных сигналов эа каждый оборот вала для исправных (кривая 1) и дефектных (кривая 2) подшипников, полученные при...
