G01M 13/04 — испытание подшипников

Номер патента: 537280

Опубликовано: 30.11.1976

Авторы: Бауэр, Ружальский

МПК: G01M 13/04

Метки: качения, качества, оценки, подшипников

...подшипниковыми уз лами рабочих температур ротор тормозят вращающимся магнитным полем до некоторой частоты вращения, принимаемой за начальную для измерения момента трения при выбеге, при этом торможение производят током мощностью, равной мощности тока на рабочем режиме гиромотора.Сущность способа состоит в том, что подшипники, например, ротора гиромоторов, в процессе эксплуатации или испытаний периодически отключают на выбег.После отключения подшипников на выбег с высокой частотой вращения осуществляют их торможение вращающимся магнитным полем до некоторой частоты вращения, принимаемой за начальную для измерения момента трения при выбеге. Для сохранения рабочей температуры подшипникового узла торможение производят током мощностью,...

Номер патента: 538267

Опубликовано: 05.12.1976

Авторы: Минченя, Мишуткин, Пилипчик

МПК: G01M 13/04

Метки: испытания, стенд, электрошпинделей

...20. 15Преобразователь вибраций 18 установленпод оправкой 4 и связан с показыва:ошимприбором 21, типа электронного осциллографа, через усилитель 22,Преобразователи температуры 19 неподвижно размещены в призмах 3 и подпружинены к корпусу электрошпинделя 5. Каждыйпреобразователь через двухканальныи усилитель 23 связан с показываюшим прибором 24,типа микроамперметра,25Преобразователь оборотов 20 состоит, например, из лампочки 25 и фотодиода 26,получающего при одном обороте импульс черезотверстие в оправке 4. Через реле времени2 7 и усилитель 28 преобразователь связан 3 Ос пересчетным прибором 29 типа ПП 15. Реле времени 27 также связано с пересчетнымприбором 29 и переключателем 17. Работает стенд следующим...

Номер патента: 540186

Опубликовано: 25.12.1976

Авторы: Бережной, Голубков, Лукьяненко, Миронович, Шенфельд, Явленский

МПК: G01M 13/04

Метки: диагностики, качения, подшипников

...подшипникового узла в электрический сигнал, который, усиленный усилителем 2, поступает на частотный анализатор 3. Настройку частотного анализатора производят двигателем настройки, входящим в синхронизатор 4. Одновременно синхронизатор 4 выдает на счетчик 5 синхронизирующую последовательность импульсов.Информация о состоянии счетчика 5 поступает на матричный дешифратор 6, на наборном поле которого выставляются определенные теоретически информационные частоты.Сигнал с матричного дешифратора 6 поступает в блок совпадения 7 в том случае, когда анализатор спектра 3 настраивается на одну из информационных частот, Каждая шина матричного дешифратора 6, соответствующая определенной информационной частоте, подключается к своей схеме в блоке...

Номер патента: 540187

Опубликовано: 25.12.1976

Автор: Дмитриев

МПК: G01M 13/04

Метки: муфты, обгонной, пружины, стенд, усилия, храповой

...относится костроения.Известен стенд для регулирования усилия пружины храповой обгонной муфты, содержащий установленный в корпусе регулируемой муфты диэлектрический диск, имеющий на цилиндрической поверхности токопроводящее кольцо, соединенное с источником питания и лампой.Однако в таком стенде необходима установка токосъемника для подачи электрического сигнала на вращающийся диск и корпус от неподвижного источника питания.Цель изобретения в упрости конструкцию стенда, исключив токосъемник.Для этого в предлагаемом стендепитания и лампа смонтированы на дческом диске,На фиг. 1 показан стенд для регулирования усилия пружины в храповой обгонной муфте; на фиг. 2 - механизм соединения собачки с пружиной.Стенд имеет диэлектрический диск...

Номер патента: 554476

Опубликовано: 15.04.1977

Автор: Иванов

МПК: G01M 13/04

Метки: качения, моментов, подшипников, трения

...12 и регистрирующую аппаратуру 13. Прозрачная решетка 7 закреплена на валу 1, а отражательная 8 - на корпусе. Нагрузка на подшипники создается весом вала 1.Устройство работает следующим образом.Приводят во вращение испытываемые подшипники 2 (условно привод на схеме не показан). Под действием момента сил трения подшипников 2 вал 1 отклоняется от нулевого положения, вследствие чего на выходе датчика угла поворота 3 появляется сигнал, пропорциональный измеряемому моменту сил трения подшипников. Усиленный сигнал усилителем 4 подается на датчик момента 5, который стремится возвратить вал 1 в исходное нулевое положение. Одновременно сигнал с усилителя подается на регистрирующую аппаратуСоставитель А. ЕрошкинРедактор Л. Лепилина Текред М....

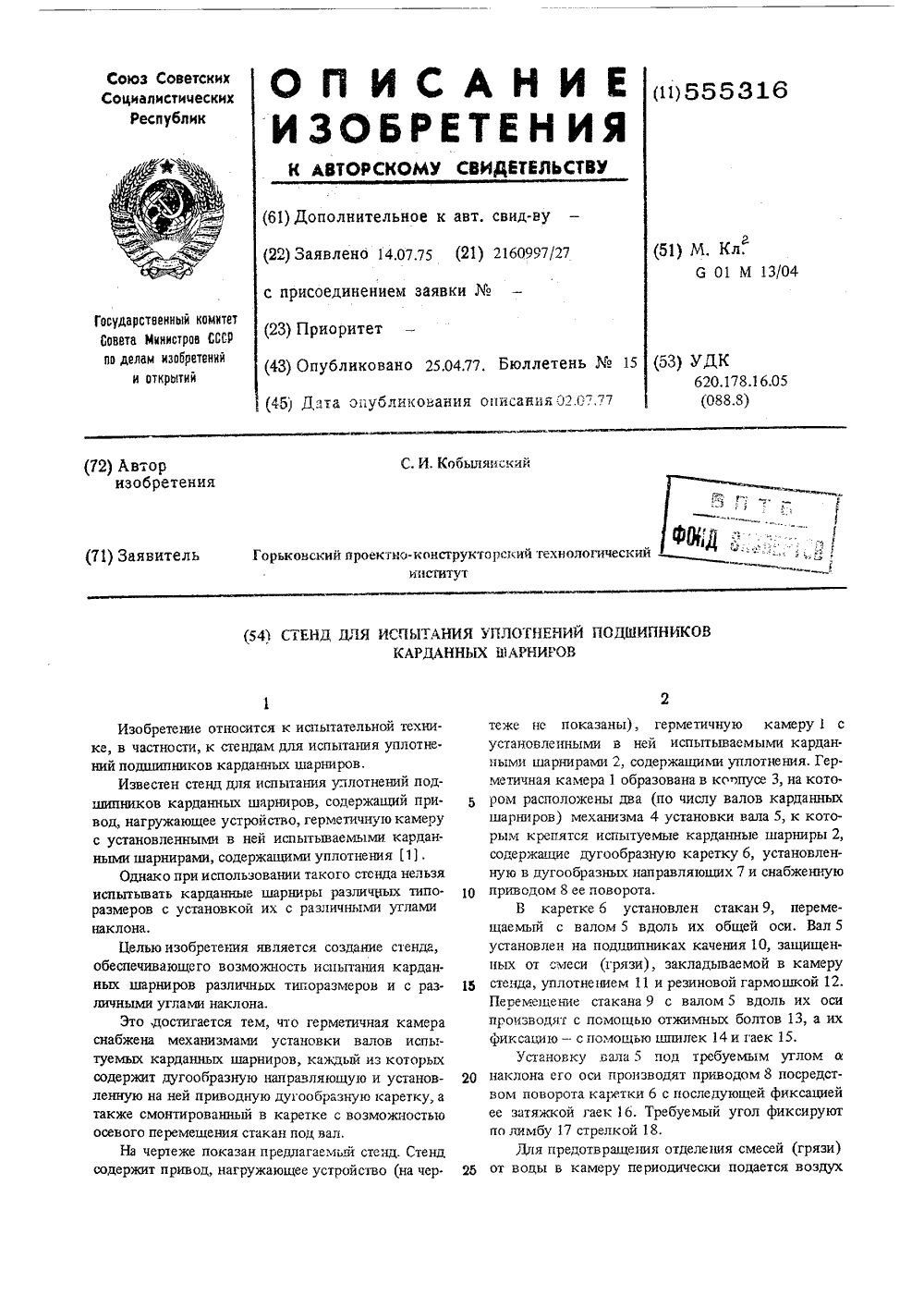

Номер патента: 555316

Опубликовано: 25.04.1977

Автор: Кобылянский

МПК: G01M 13/04

Метки: испытания, карданных, подшипников, стенд, уплотнений, шарниров

...каретку, атакже смонтированный в каретке с возможностьюосевого перемещения стакан под вал,На чертеже показан предлагаемый стесодержит привод, нагружающее устройств теже не показаны), герметичную камеру 1установленными в ней испытываемыми карданными шарнирами 2, содержащими уплотнения. Герметичная камера 1 образована в корпусе 3, на котором расположены два (по числу валов карданныхшарниров) механизма 4 установки вала 5, к которым крепятся испытуемые карданные шарниры 2,содержащие дугообразную каретку 6, установленную в дугообразных направляющих 7 и снабженную1 О приводом 8 ее поворота,В каретке 6 установлен стакан 9, перемещаемый с валом 5 вдоль их общей оси. Вал 5установлен на подшипниках качения 10, защищенных от смеси (грязи),...

Номер патента: 558193

Опубликовано: 15.05.1977

Автор: Яшин

МПК: G01M 13/04

Метки: давления, зазора, несущего, подшипниках, скольжения, слоя, смазки

...2).Для замера гидродинамического давления в зоне а устройство работает по принципу, описанному в авт. св.386307. При замере вакуума в зоне Ь останавливают вал 1, сдвигают втулку 2, продувают полости устройства воздухом для удаления скидкой смазки из каналов и в полость электрода 3 вставляют поршень 8, Затем устанавливают втулку на прежнее место, включают вакуумнасос 9, открывают запорный вентиль 11 и придают врацение валу 1.Регулирующим вентилем 12 в полости электрода 3 можно установить различные значения вакуума, которые воспринимаются чувствительным элементом датчика 13 давления, например трубкой Бурдона с наклеенными на нее проволочными тензодатчиками, сигнал от которых подается на регистрирующую аппаратуру.При вращении вала 1...

Номер патента: 560155

Опубликовано: 30.05.1977

Авторы: Пароменский, Рабин, Смелков

МПК: G01M 13/04

Метки: подшипниках, радиальных, ротора, усилий

...система подшипников ротора.;одшипники 1, 2, закрепленные в корпусе 3, представляют собой упругую систему с определеннои жесткостью, что схематично изображено в виде пружин 4.Для определения амплитуд колебаний подшипников с грузом 5 и без него служат виб родатчики 6. Линии а, и а, и представляютрадиальные смещения оси вала при одном итом же угловом положении ротора 7 без груза и с грузом соответственно.На чертеже обозначено:10 Аи Ан - соответственно перемещениякорпусов верхнего и нижнего подшипника доустановки груза;Ае и А 2 - аналогичные перемещения после установки груза;15 ЛА, и ЛА - изменение амплитуд вибрации подшипников, определяемое приложенным грузом.Для определения радиальной силы сначала с помощью впбродатчиков 6...

Номер патента: 561888

Опубликовано: 15.06.1977

Авторы: Бурковский, Жиров, Зайцев, Николаев, Письяуков, Романов

МПК: G01M 13/04

Метки: испытания, опор, стенд

...дисков, позволяющих снизить относительную скорость вращения трущихся поверхностей, а следовательно, уменьшить их нагрев и износ. Кроме того, за счетизменения толщины дисков можно регулировать зазор между конической втулкой 13 и 15цапфой 9 оси нагружателя 5.Антифрикционная втулка 11, эксцентрик 12с антифрикционной втулкой 13 и подпятник14 являются деталями испытываемых эксцентриковых опор. 20Зубчатое колесо 10, в котором смонтирована испытываемая эксцентриковая опора, входйт в зацепление с валом-шестерней 15, который через муфты 4 и 16 связан с торсионным.в 1 иком 3.Зубчатое колесо 10 и вал-шестер дня.15 выполнены косозубыми для обеспеченияпостоянной осевой составляющей сил зацепления, поджимающей эксцентрики 12 к подпятникам 14.В...

Номер патента: 563591

Опубликовано: 30.06.1977

Авторы: Динглер, Ларионова, Малышев, Языков

МПК: G01M 13/04

Метки: подшипник, экспериментальный

...на ряд изолированных участков, подсоединенных и одному из полюсов источника погой полюс которого подсводу.На фиг. 1 изображен предлагаемый подшипник, разрез; на фиг. 2 - вид по стрелке А на фиг. 1.Предлагаемый подшипник включает масло- подводящий трубопровод 1, вкладыш 2, электростатическую втулку 3, установленную на торцовой части вкладьппа 2, вал турбомашины 4, установленный во вкладыше 2 с зазором 5, измерительный прибор 6, суммарный измеритель расхода масла 7 и источник постоянного тока 8.При движении масла по трубопроводу 1 молекулы жидкости приобретают заряд определенной полярности. В подшипнике масло разделяет трущиеся поверхности вала 3 и вкладыша 2, образуя смазочный зазор 4, При торцовом истечении масло омывает...

Номер патента: 564561

Опубликовано: 05.07.1977

Автор: Черненко

МПК: G01M 13/04

Метки: гидравлическое, нагрузки, осевой, создания

...с источникэм питания рабочей среды (масла) черезштуцер 18, а с линией слива - через штуцер 19 с подпорным дросселем 20 и черезштуцер 2 1.Кроме того камеры 7 и 8 для замерадавления снабжены штуцерами 22 и 23.Узел 24 служит, для создания радиальной нагрузки на испытуемый подшипник.Если диск 5 выполнен сплошным, т,е, без 30радиальных каналов, то кольцевой выстущ12 снабжен каналом со штуцером 25, сое;диненным через дроссель 26 с источником,питания., Диск 5 ориентирован относительно оси 35симметрии фасонной расточки 6 таким образом, что при безаварийной работе устройства постоянно сохраняется неравенствопроходных сечений щелевыхзазоров, из которых зазоры 10 и 14 имеют большее проходное сечение, чем зазоры 11 и, 15,Вращение диска 5...

Номер патента: 570809

Опубликовано: 30.08.1977

Авторы: Байбородин, Блохин, Глазунов, Грушевой, Сапрыкин

МПК: G01M 13/04

Метки: моментов, подшипников, трения

...20 (например, шлейфным осциллографом).Устройство работает следующим образом.При вращении приводом обоймы 1 и вместе с ней наружных колец испытуемых подшипников б за счет сил трения между шариками и беговыми дорожками внутренние кольца подшипников также увлекаются во вращение и увлекают за собой связанные с ним вал 5, При этом вал 5 стрсмится повернуть упругий элемент 11. Поскольку элемент 11 упирается своим концом в упор 12, поворот вала 5 приводит к изгибу элемента 11, что вызывает деформацию тензодатчика 13 и появление сигнала на выходе тензоусилителя 18, подающегося через схему вычитания 19 на регистратор 20. Если электромагниты 9 - 10 не возбуждены, вал 5 не вибрирует и сигналы датчиков вибрации 16 и 17 равны нулю. Чем больше...

Номер патента: 591739

Опубликовано: 05.02.1978

Авторы: Баранов, Горбунов, Морозов

МПК: G01M 13/04

Метки: взаимодействия, гнездом, испытания, сепаратора, шариков, шарикоподшипника

...испытаний на трение иизнос на валу 2 турбопривода 1 закрепляют 1образец 3 из материала, соответствующегоматериалу шарика в подшипнике, Образец 4из материала, соответствующего материалусепаратора, закрепляют во втулке 6 и устанавливают под определенным углом о кобразуюшей образца 3, Поворотом реэьбовойвтулки 10 посредством пружины 9 устанавливают требуемую величину нагрузки Р иприводят во вращение образец 3 с заданнойскоростью скольжения Ч20На фиг, 2 кривые 11 изображают зависи-.мость величины износа 6 образца сепаратора, например из текстолита от величинынагрузки. Р и времени роботыпри одинаковой скорости скольжения Ч трушихсяповерхностей, равной 40 л 1/сек, Сравниваяфактический износ под шарик в сепаратореотработавшего подшипника с...

Номер патента: 595649

Опубликовано: 28.02.1978

Авторы: Коргичев, Оснач

МПК: G01M 13/04

Метки: исследования, качения, подшипника, саморегулируемого, характеристик

...лятора цд 151 Г (1,Цег 10 изйбрс(. Пня ЯВ.5 ется цовыц(ПисТОЧЦОСЦ Ц .ффЕ 1"ЦВЦОСТИ ИСС С ЕОВ ЦЦ 5 ЗДсчет оцсцки зффсктцвцости цсцтрйоскцого регулятора цдтягд.Это обсспс(ивеется тем, цто после первогоздмсрд момси 3 трения закрепляют неподвижно 1(утре Пес кольцо, врдщдют наружноекольцо ц вновь измеряют момент трения, после его сравнивают рсзульаты обои . измерений.113 чертеже показан подшпцик кдения сцентробежным регулятором натяга, эффективность которого оценивают предложенным способом. 110;(иПипия сй:1 спжцт цмтрсц псе 1 и ц;1 рмжкольед, тслд 8) кдопия и це ц робсжц 1 й рсуляОе) -1 цдтяц, сйл(рж; ии й кйизсщ,1ПЕ( ) . ко В 5, р д с ц йл О ж с ц ц ь ( Ви р с 0 м ко 71ц.,1,10 8, ц кйг 1 цй , сяз ц цйс с В,.й0.(тОжцосю 0( согй...

Номер патента: 602809

Опубликовано: 15.04.1978

Авторы: Лейканд, Львов, Минин

МПК: G01M 13/04

Метки: испытания, подшипников, стенд

...33 клапаны с гидроаккумуляторами7 и 8 подпитки. Давление открытия предохранительных клапанов 33 настроено по верхнему уровню заданной нагрузки, а обратные клапаны 32 служат для подпитки полостей гидроцилшщров и пщропульсатора.Стенд работает следующим образом,Валом 9 головок 2 с помощью привода 181 О задают возвратно-качательное движение. Синхроннос этим качательным движением через эксцентрик 21перемещается шток 23 с поршнем 24 гидропульсатора 3,В полупериод колебаний, когда поршень 24гидропульсатора 3 движется от центра вращенияэксцентрика 21, жидкость вытесняется иэ полости б гидропульсатора в полость б гидроцилиндров 30 и 31, благодаря чему повышается дицамкчес.кая нагрузка на испытываемые подшипники 12тех головок 2...

Номер патента: 605146

Опубликовано: 30.04.1978

Автор: Шибер

МПК: G01M 13/04

Метки: динамических, маслянной, пленки, подшипников, скольжения, характеристик

...при установке каждого из грузов.йу (1) = - К Р соз (ь, + 90) ++ 5 пГяп(,и+90) соз п 1 -- КуУз 1 п(,+ 90) - 5 пУсоз )(Х (ф +90) з 1 пп 1;й, (1) = К,2 з 1 п , - 5,п 2 соз, созв -- К,2 соз , + 5 га 2 з 1 п , Яп ш 1,где Й(Г), Й,- составляющие реакцииподшипника от первого груза в поперечном ивертикальном направлениях;Ку, К 5 ц, 5, - динамические характеристики подшипника;а - угловая скорость вращения вала;1 - время,. Аналогично вычисляются реакции подшипников от второго груза.Амплитуды и фазы колебаний шеек валаот каждого из грузов определяют в результатерасчета вынужденных колебаний вала поддействием соответству 1 ощего груза и соответствующих этому грузу реакций подшипников,Система дифференциальных уравнений, описывающая вынужденные...

Номер патента: 609074

Опубликовано: 30.05.1978

Авторы: Бансевичюс, Курыло, Рагульскис, Улозас

МПК: G01M 13/04

Метки: исследования, механизмов, ролямайт, типа

...схема устройства.Устройство содержит разъемный корпус 1,состоящий из двух половин, одна из которых прикреплена пружинами 2 к неподвижному о основанию. Внутри корпуса 1 установлен испытуемый механизм типа олямайт, содержащий ролики 3, соединенные планкой 4. Ролики 3 охвачены 5-образно лентой 5, один конец которой жестко связан с одной половиной корпуса 1, а другой пружиной б связан с другой половиной корпуса 1.На корпусе 1 и неподвижном основании соответственно установлены датчики 7, 8 перемещений, подключенные через усилители 9 к регистрирующему прибору 10, Для создания нагрузки на неподвижном основании установлена система нагружения, состоящая из блока 11, через который перекинута гибкая связь 12, закрепленная на планке 4 и...

Номер патента: 611127

Опубликовано: 15.06.1978

Авторы: Барсуков, Егорцев, Леонов, Селиверстов, Федоткин

МПК: G01M 13/04

Метки: качения, подшипника, состояния

...вибратора, иэолируюецуную шайбу 6, регистрирующую Акустический датчик (вибратор) содержи две накладки 8 и 9 переменного сечения, между которыми расположен пьезоэлемент 10, На одной из накладок 9 выполнена резь ба 11, испольэуематт для соединения с обоймой 4 и поджатия, накладок 8 и 9 к пьезоэлементу 10, а разрезная шайба 6 предотвращает закорачивание накладок 8 и 9 пье.. Составитель А. ЕВасилькова Техред 3. фант шкинКорректор М. Демч едак 11 1:2 комитета Со бретений и о 35, Раушска 14 И 7/35 Тираж ПИ Государственногопо делам из13035, Москва, Жодписное ета Министротк рытий нвбд, 4/5 Филиал ППП "Патент, г. Ужгород, ул. Проектная,Ьоэлемерта" 3.0, Вибратор подвешен в стакане 1 йа мембране 5 и проводами 12 соединен с...

Номер патента: 611128

Опубликовано: 15.06.1978

Авторы: Дубинец, Минченя, Скорынин, Удовидчик

МПК: G01M 13/04

Метки: качения, момента, подшипниках, стенд, трения

...к осивалаЭ на пластинчатых пружинах 9 и слукащее для создания на испытываемом подшипнике радиальной нагрузки, электромагйитное устройство 10, расположенное соосно с валом 3 и служащее для создания наиспытываемом подшипнике осевой нагрузки.Электромагнитное устройство 10 содержит корпус 11, выполненный из немагнитного материала в виде кольца, на одном изторцОВ которого в глухих отверстиях размещены по окружности отдельные круглые электромагниты 12 с чашеобразными сердечниками 13 и с независимыми регулируемымиисточниками.питания, что обеспечивает возможность смешения относительно оси вала 3 овектора равнодействующей осевой нагрузки,Электромагнитное устройство 10 жестко соединено с торцом тарированного упругогоэлемента 14,...

Номер патента: 614352

Опубликовано: 05.07.1978

Авторы: Белоусов, Сивоконенко, Шенфельд, Явленский

МПК: G01M 13/04

Метки: испытания, подшипников

...осевого и радиального нвгружения и системуизмерения, регистрируюшую моменты тренияв подшипнике 11,Однако опоры датчикомалочувствительны,Оелью изобретения является повышениеточности измерений момента тртуемых подшипников.Эта цель обеспечивается тем, что приопособления дпя осевого и радиального нагружения закреплены на упругих лентах, прогрводуированных в единицах осевой и радиальнойнагрузок.На чертеже 2воздушную опору 3, в корпусе 4 с каналами5, снабженном обмотками возбуждения 6.На наружном кольце подшипника устанавливается нагруэочная шайба 7, жестко соединенная с осью 8, связанной с индуктивнымпреобразователем некомпенсации 9, помешенр,н 10 пос о 11,катушки которого через электрическую схемусвязаны с генератором 12 и усилителем 13,с...

Номер патента: 615379

Опубликовано: 15.07.1978

Авторы: Жарин, Шпеньков

МПК: G01M 13/04

Метки: работы, трения, узлов

...эталонным образцом и поверхностьютрения.Так как эталонный образец 1 вибрируетс некоторой частотой, емкость конденсаторапериодически изменяется с той же частотойи при достаточно большом сопротивлениирезистора 3 заряд Я не успевает стекать собкдадок конденсатора за период колебаний эталонного образца 1. При этом на неинвертирующем входе усилителя 2, соединенном с эталонным образцом 1, появляется переменное напряжение, амплитуда которого может быть зарегистрирована с помощью индикатора 7 нулевого сигнала. Еслиже с помощью регулируемого источника постоянного найряжения через резистор 3 подать иа эталонный образец 1 потенциал компенсации Чравный н противоположный познаку Чр, заряд на конденсаторе станетравным нулю и,...

Номер патента: 615380

Опубликовано: 15.07.1978

Авторы: Поляк, Синкевич

МПК: G01M 13/04

Метки: испытания, качения, подшипников, стенд

...фиг. 2 - сечение по А - А на фиг. 1; на фиг. 3 - стенд с корпусом, выполненным с окном и пазом, общий вид; на фиг. 4 - сечение по БЬ на фиг. 3,Стенд содержит цилиндрический корпуси раму 2, связанные между собой валом 3, который установлен в корпусеи в раме 2 соответственно иа подшипниках 4 и 5, На раме 2 установлена поворотная вилка 6 с нагружателем.7, упором 8, цапфами 9 и фнк. сатором О, позволяющими прикладывать нагрузку на подшипники под любым углом к оси вала. Ось вращения вилки 6 свпа. дает с осью корпусаи перпендикулярна оси вращения вала 3, пересекая ее на рав. иом расстоянии от испытуемых подшипни. ков 4.61Стенд позволяет испытывать подшипники на статическую и динамическую грузонодъемность, жесткость, момент трения и т, д. при...

Номер патента: 615381

Опубликовано: 15.07.1978

Авторы: Бычков, Сахновский

МПК: G01M 13/04

Метки: испытания, качения, тел

...каждого из которых выполнены цилиндрические опорные поверхности с взаимно перпендикулярными осями и перпендикулярными оси цилиндра, а фиксатор выполнен в виде обоймы, при этом дополнительные опоры установлены соосно в обойме между верхней и нижней опорами.На фиг. 1 изображено описываемое устройство, общий вид; на фиг. 2 - вид дополнительной опоры.Устройство содержит верхнюю опору 1 с цилиндрической опорной поверхностью 2, нижнюю опору 3 с цилиндрической опорной поверхностью 4, а также дополнительные опоры 5 с цилиндрическими опорными поверхностями 6, 7, оси которых взаимно перпендикулярны, и с буртиками 8 в средней части. Опоры 1, 3, 5 установлены соосно с помощью фиксирующих втулок 9 и обоймы 10. Испытуемые тела качения - шары 11...

Номер патента: 616549

Опубликовано: 25.07.1978

Авторы: Гриченко, Новочихин, Рябинин, Хряпов

МПК: G01M 13/04

Метки: момента, подшипника, трения

...депенна, а выход) соединенрв со входом третьего механизма демния,вход которого соединен со входом, авыход-с выходом арифметического блока.Предложенное устройство поясняетсячертежом,/40 Тираж 1112 ПодписноеИИПИ Государственного комитета Совета Министров ССпо делам изобретений и открытий113035, Москва, Ж, Раушская набд. 4/5 аз 405 илиал ППП "Патент", г. Ужгород, уп. Проектная, 4 Устройство содержит маховик 1, датчики 2 и 3, ключи 4 и 5, кварцевый импульсный генератор 6, счетчик разности 7, счетчик суммы 8, механизм деления 9 счетчик результата 10 и цифровое табло 11.При выбеге маховика 1 с равновеликими выступами и впадинами датчики 2 и 3 фиксируют начало и конецкаждого выступа маховика, управляя соответственно ключами 4 и 5, пропускаюлими...

Номер патента: 616550

Опубликовано: 25.07.1978

Авторы: Генкин, Гусев

МПК: G01M 13/04

Метки: долговечности, испытания, качения, межвальных, подшипников, работоспособности, стенд

...и буртами 18 наружного ВаОЛ 3Внутренние обоймы испытуемых под25 шипников зажаты гайками 2 О и 21 нОтделены торцовыми зазорами 22 и 23От нагрузочных порш нейе Стендовые подффшипники 24 и 25 с валами 1 и 4, а таоже промежуточный;вал 1 О с подшипниками 11 и 12 смонтированы в корпусе 26о крышкой 37,Стенд работает следующим образом,При вращении внутреннего вала 1 череззубчатые колеса 6, 8, 9 и 7 врашвется наружный вал 4 с заданным скольжением, йИспытуемые радиально упорные подшипники ХЭ и Х 4 нагружаются осевымиусилиями От нагрузочных поршней Хби 16, на которые действует избыточноедавление масла, поступающего в кольцевую камеру 3.7 из полости 2 черезотверстия 3 Кцкдый иэ двух испытуемых подшипников ХЗ и 14 получает одинаковое Осевое...

Номер патента: 616551

Опубликовано: 25.07.1978

Авторы: Абрамов, Абрамова

МПК: G01M 13/04

Метки: момента, подшипников, трения

...испопь зуемые подшипники требует перестановки поспеднпх вдопь вана, Выход из строя од ного из испытуемых подшипников в резупьтате закпнннвання также требует пе рекомпоновки устройства.Иепьто изобретения явпяется повышейие точности измерения момента. трении в под шнпниках и устранение 1 ее зависимости от расцопожения испытуемых подшипников относитепьно опорных. Поставпенная цепь достигается бпагодаря тому, что дпя опредепенпя момента трения по предпагаемому способу замера тот крутящий момент на валу непосред ственно .перед каждым подшипником н за ням, Разность значений этих моментов есть момент трения на соответствутощем подшялн яке.Хромовако. Корректор Составитей Техред И. р Г. Коте ик Подписноета Министрооткрытийб., д. 4/5 Тираж 111...

Номер патента: 616552

Опубликовано: 25.07.1978

Автор: Герасомов

МПК: G01M 13/04

Метки: гнезд, износа, подшипниковых

...диска, Механизм привода и нагружения согласно изобретению выполнен в виде приводного тодкателя, шарнирно закрепленного на диске эксцентрично ему с воэможностью возврат но-поступательного перемещения. На чертеже схематически изображено предлагаемое устройство для определения износа кодшинкаковых. гнезд, план,В корпусе 1 установлена обойма 2 с. диском 3 и опорными роликами 4, На диске 3 в клиновидиых пазах установлены подпружиненные ролики 5, выпажняющие роль расклинивающего еаемента, Диск 3 шарнирно связан с ржположеиаым эксцентрично ему механизмом привода и нагрх женил; содержащкм шатун 6 со штоком 7 и цилиндр Э Внутри цилиндра 8 расм616552 тавитед Корректо Г, Котельс ехред М, Левицк рдю 1 тир 1112Государственного комитета Советапо делам...

Номер патента: 618670

Опубликовано: 05.08.1978

Авторы: Абрамов, Абрамова

МПК: G01M 13/04

Метки: подшипнике, сил, скольжения, трения

...внешней и внутренней обойм держателя образца,На фиг. 1 схематично изображено предлагаемое устройство; на фиг. 2 - разрез А - А.Устройство для измерения сил трения содержит приводной вал 1 с установленной на нем втулкой-образцом 2. Втулка-образец закреплена в держателе образца, состояшем из шари коподшипника 3, напрессованного ца внутреннюю обойму 4, в которой винтом 5 фиксируется втулка 2. Обойма 4 выполнена в виде втулки с рычагами, расположенными симметрично относительно оси6 8670 формула изобретения Составитель Т. ХромоваТехред О. Луговая Корректор Л. Гриценко Тираж 1112 Подписное Редактор Н. ВиркоЗаказ 4252/37 ственного комитета Советделам изобретений и откосква, Ж, РаушскаяПатент, г. Ужгород, у Министроврытийаб., д,...

Номер патента: 619819

Опубликовано: 15.08.1978

Авторы: Беленький, Дрейшнер

МПК: G01M 13/04

Метки: испытания, подшипников, различных, средах, стенд

...5 выполнено в виде полукольца - груза 9 со смещенным центром тяжести. Для создания дополнительного регулируемого усилия на подшипник стенд снабжен нагрузочным электромагнитамц 10 10, полюсные наконЕчники 11 сердечников которых встроены в испытательные камеры 5 и б . Для имитации температурного режима в стенд встроен теплообменник 12. 15Снятие характеристик работы подшипника осуществлено с помощью датчиков 13.Подача и слив рабочей среды производится соответственно через отвер-. стия 14 и 15 в испытательных камерах 5 и б посредством устройства для регулирования давления подачи и слива рабочей среды (на чертеже не показано) .25Стенд работает следующим образом.После установки испытываемых подшипников 8 с обоймами 7 камеры 5 и б...

Номер патента: 619820

Опубликовано: 15.08.1978

Авторы: Загорянский, Лячин, Москалев, Селиверстов, Федоткин

МПК: G01M 13/04

Метки: качения, подшипников, работоспособности

...1 устанавливают исследуемый подшипник и приводят во вращениедвигателем 2. Через подшипник пропускают рабочую среду с постоянным расходом Ц, . Датчиками 3 и 4 температуры измеряют соответственно температуры Г ВХ на входе в подшипник иТвь,х на его выходе, Информацию с датчиков 3 и 4 подают на диагностический прибор 5, определяющий ускорения изменения перепада температур.Проводили испытания подшипникаЗВ 206 ЮБ.с помощью предлагаемого спо" соба при условиях испытанияг скорость вращения - 2300 об/сек осевая нагрузка - 550 кгРадиальная нагрузка - 350 кг расход рабочей среды (воды) - 1 температура рабочей жидкости - 2Приборы схемы показали, что на первых минутах работы подшипника имел место установившийся тепловой режим. На 325-ой секунде...
