Устройство для создания пульсирую-щего давления

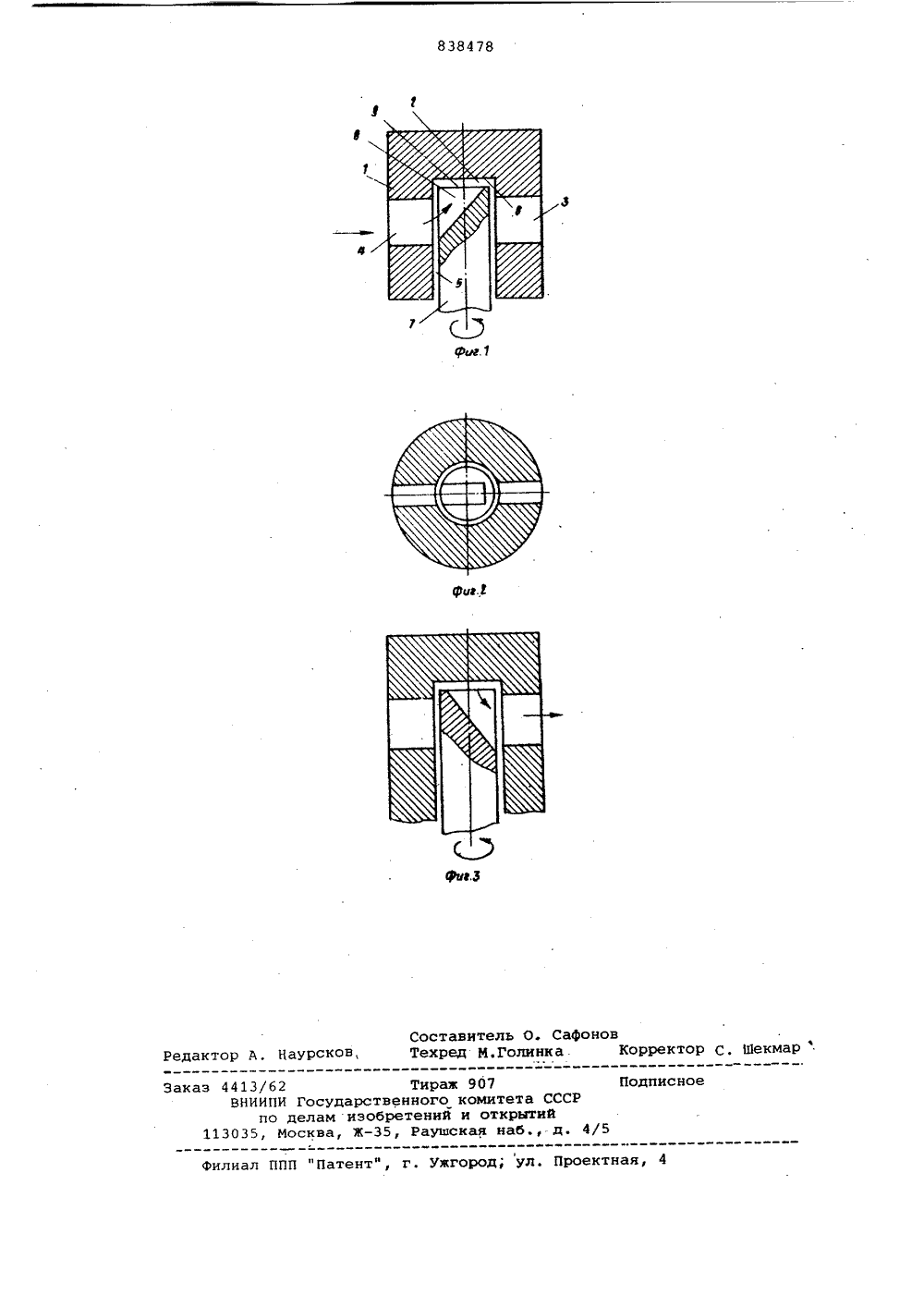

Союз Советских Соцналистическмх Республико 1838478ЯС1 61) Дополнительное к авт. свмд-ву(22) Заявлено 190979 (21) 28174 35/18-10 с присоединением заявкм М 51 з С 0127/00 Государственный комитет СССР по делам изобретений и открытийДата опубликования описания 150681(71 Заявитель 54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ПУЛЬСИРУЮЩЕГОДАВЛЕНИЯ 15 Изобретение относится к приборостроению, в частности к устройствам для калибровки датчиков давления.Известны устройства для создания пульсации давления в газовой среде, содержащие канал для подвода газа высокого давления, корпус и два соосно расположенных диска с окнами, один иэ которых неподвижен, а второй, являющийся распределителем, приводится во вращение 11., Однако при периодическом перекрытии окон во время вращения распределителя возникают колебания давления газа. Такие устройства не могут создавать пульсации с крутым фронтом нарастания и падения давления.Наиболее близким по технической сущности и достигаемому эффекту к предлагаемому является устройство, 20 состоящее из корпуса, снабженного каналами подвода и отвода газа и сквозным отверстием, рабочей камеры пульсирующего давления и распределителя, выполненного в виде прижатого пружиной к торцу корпуса диска с цилиндрическими углублениями. Во время вращения распределителя рабочая камера через сквозное отверстие в корпусе попеременно сообщается с 30 помощью углублений с каналами высокого и низкого давления 21.Недостатками этого устройства являются сложная конструкция из-за наличия подпружиненного диска и невозможность получения крутых фронтов нарастания и падения давления в рабочей камере иэ-эа увеличенной длины тракта подвода и отвода газа и повышенного газодинамического сопротивления этого тракта в связи с резким изменением направления движения газа в цилиндрическом углублении иа распределителе,Целью изобретенияявляется расШирение диапазона рабочих частот устройства и упрощение его конструкции.Поставленная цель достигается тем, что в устройстве, содержащем корпус, снабженный рабочей камерой пульсирующего давления и каналами подвода и отвода газа, и распределитель, имеющий воэможность вращения и снабженный каналом, попеременно сообщающим .рабочую камеру с каналами подвода и отвода газа, корпус выполнен с глухой цилиндрической расточкой, в которой размещен распределитель, выполненный в виде цилинд 838478рического стержня, размеценного в глухой расточке корпуса, канал выполнен в виде щелевидного скоса на торце цилиндрического распределителя, и рабочая камера образована торцами распределителя и расточки корпуса и внутренней поверхностью расточки, в которой размещен распределитель.На фиг. 1 и 2 изображены соответственно продольный и поперечный разрезы устройства, когда распределитель находится в положении подачи 10 газа высокого давления в рабочую камеру, на фиг. 3 - разрез устройства, когда распределитель находится в положении отвода газа из рабочей камеры.15Устройство состоит из корпуса 1, снабженного рабочей камерой 2 пульсирующего давления и каналами отводящим 3 и подводящим 4. Корпус 1 выполнен с глухой цилиндрической расточкой 5 с торцом 6. В. расточке 5 размещен, цилиндрический распределитель 7, имеющий возможность вращения и снабженный соединительным каналом 8, который попеременно соединяет рабочую камеру 2 с каналами 3 и 4. Канал 8 выполнен в торце 9 цилиндрического распределителя 7 в виде щеЛевидного скоса. Рабочая камера 2 образована внутренней поверхностью расточки 5 корпуса 1 и торцами 6 ЗО и 9.Устройство работает следующим образом.В положении распределителя 7, соответствующем фиг, 1, газ высокого 35 давления через подводящий канал 4 и соединительный канал 8 поступает в камеру 2, что вызывает повышение давления в этой камере, Во время поворота раепределителя из положения, соответствующего фиг. 1, в положение, соответствующее фиг. 3, давление в камере 2 остается постоянным, В положении распределителя 7, соответствуюцем фиг. 3, газ иэ камеры 2 отводится через соединительный канал 8 и отводящий канал 4, и давление в камере 2 падает. Использование предлагаемого устройства для создания пульсирующегодавления улучшает характеристику устройства по сравнению с известными,т.е. фронты нарастания и падения пульсаций давления в рабочей камере становятся более крутыми, так как снижается гидравлическое сопротивлениеподводящего и отводящего трактовиэ-за уменьшения длины этих трактови отсутствия резких изменений направления движения газа, и упрощаетконструкцию устройства, так как распределитель устанавливается в расточке корпуса, и рабочая камера образована торцами распределителя и расточки и внутренней цилиндрической поверхностью расточки,Формула изобретенияустройство для создания пульсируюцего давления, содержащее корпус, снабженный рабочей камерой пульсирующего давления и каналами отвода и подвода газа, и распределитель, имеюций возможность вращения и снабженный каналом для .попеременного сообщения рабочей камеры с каналами подвода и отвода газа, о т л и ч а ющ е е с я тем, что, с целью расширения диапазона рабочих частот устройства и упрощения его конструкции, корпус выполнен с глухой цилиндрической расточкой, в которой размещен распределитель, выполненный в виде цилиндрического стержня, а рабочая камера образована внутренней поверхностью цилиндрической расточки корпуса и торцами распределителя и расточки корпуса.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 195169, кл. С 0127/00, 1967.2. Авторское свидетельство СССР9 563588, кл. С 0127/00, 1977838478 Составитель О. Са 4 оновТехред И.Голинка Корректор С, ШекмарРедактор д. Наурсков,Эаказ 4413/б 2 Тираж 907 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Филиал ППП "Патентф, г. Ужгород; ул. Проектная, 4
