Сигнализатор уровня

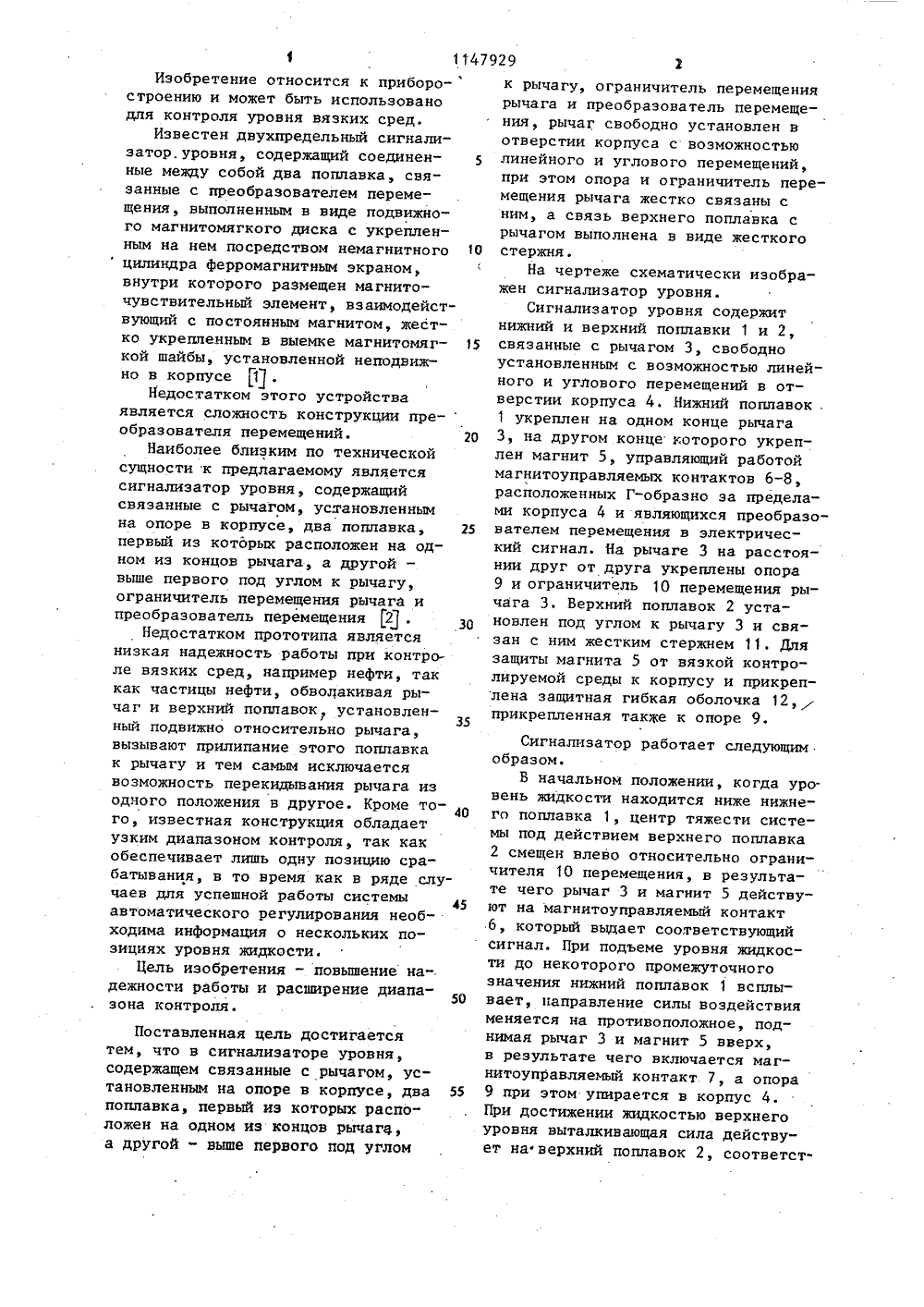

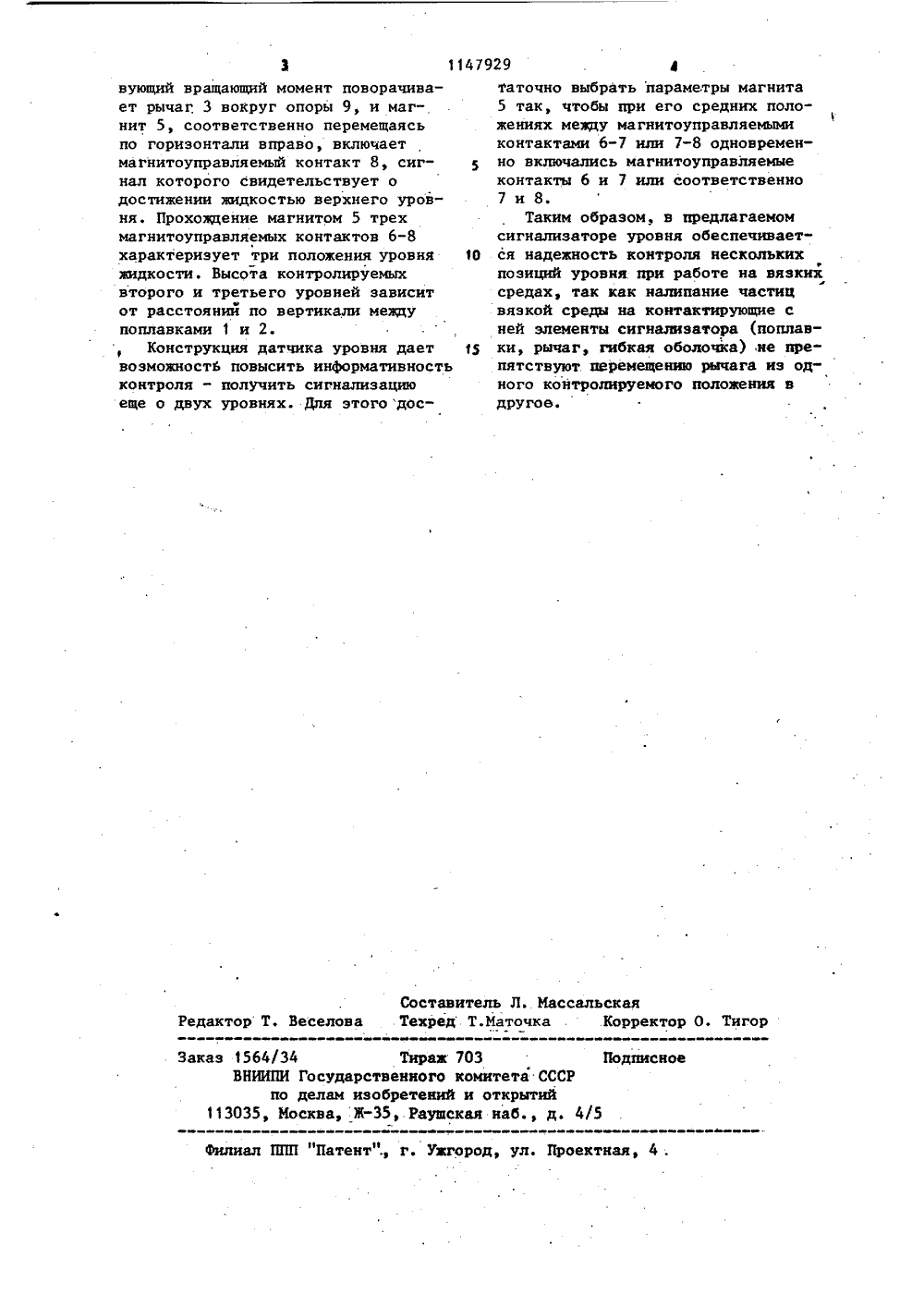

(19) СООЭ СООЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСА УБЛИК 47 4(5 ГОСУД АРС ПО ДЕЛАМ Н СА ВТОРСИО(21) 3456778/24-10 (22) 21,06.82 (46) 30.03,85,нженеров ННЫЙ КОМИТЕТ СССРЗОБРЕТЕНИЙ И ОТКРЫТИ ИЕ ИЗОБР Вюд. У 12(71) Горьковский институт иводного транспорта(56) 1. Авторское свидетельство СССРВ 798489, кл. 6 01 Р 23/12. 1976.2. Патент Франции У 2171545,кл. Р б К ЗЗ/00, опублик. 1973(54)(57) СИГНАЛИЗАТОР УРОВНЯ,содержащий связанные с рычагом,установленным на опоре в корпусе,два поплавка, первый из которых;расположен на одном из концов рычага, а другой - выше первого под уг,лом к рычагу, ограничитель перемещения рычага и преобразователь перемещения, о т л и ч а ю щ и йс я тем, что, с целью повышениянадежности и расширения диапазонаконтроля, рычаг свободно установленв отверстии корпуса с воэможностьюлинейного и углового перемещений,при этом опора и ограничитель пере. -мещения рычага жестко связаны сним, а связь верхнего поплавка срычагом выполнена в виде жесткогостержняИзобретение относится к приборостроению и может быть использовано для контроля уровня вязких сред.Известен двухпредельный сигналиэатор.уровня, содержащий соединенные между собой два поплавка, связанные с преобразователем перемещения, выполненным в виде подвижного магнитомягкого диска с укрепленным на нем посредством немагнитного 10 цилиндра ферромагнитным экраном, внутри которого размещен магниточувствительный элемент, взаимодействующий с постоянным магнитом, жестко укрепленным в выемке магнитомяг кой шайбы, установленной неподвижно в корпусе Я.Недостатком этого устройства является сложность конструкции пре-образователя перемещений, 20Наиболее близким по техническойсущности к предлагаемому является сигнализатор уровня, содержащий связанные с рычагом, установленным на опоре в корпусе, два поплавка, 25 первый из которых расположен на одном иэ концов рычага, а другой - выше первого под углом к рычагу, ограничитель перемещения рычага и преобразователь перемещения 2 .Недостатком прототипа является низкая надежность работы при контроле вязких сред, например нефти, так как частицы нефти, обволакивая ры" чаг и верхний поплавок установлен 7 35 ный подвижно относительно рычага, вызывают прилипание этого поплавка к рычагу и тем самым исключается возможность перекидявания рычага из ОДНОГО положениЯ В ДРУГОе КРоме то 40 го, известная конструкция обладает узким диапазоном контроля, так как обеспечивает лишь одну позицию срабатывания, в то время как в ряде случаев для успешной работы системы автоматического регулирования необходима информация о нескольких позициях уровня жидкости.Цель изобретения - повьппение надежности работы и расширение диапазона контроля.Поставленная цель достигается тем, что в сигналиэаторе уровня, содержащем связанные с рычагом, установленным на опоре в корпусе, два 55 поплавка, первый из которых расположен на одном из концов рычага, а другой " выше первого под углом к рычагу, ограничитель перемещения рычага и преобразователь перемещения, рычаг свободно установлен в отверстии корпуса с возможностью линейного и углового перемещений, при этом опора и ограничитель перемещения рычага жестко связаны с ним, а связь верхнего поплавка с рычагом выполнена в виде жесткого стержня.На чертеже схематически изображен сигнализатор уровня.Сигнализатор уровня содержит нижний и верхний поплавки 1 и 2, связанные с рычагом 3, свободно установленным с возможностью линейного и углового перемещений в отверстии корпуса 4. Нижний поплавок .1 укреплен на одном конце рычага 3, на другом конце которого укреплен магнит 5, управляющий работой магнитоуправляемых контактов 6-8, расположенных Г-образно за пределами корпуса 4 и являющихся преобразователем перемещения в электрический сигнал. На рычаге 3 на расстоянии друг от друга укреплены опора 9 и ограничитель 10 перемещения рычага 3. Верхний поплавок 2 установлен под углом к рычагу 3 и связан с ним жестким стержнем 11. Для защиты магнита 5 от вязкой контро" лируемой среды к корпусу и прикреплена защитная гибкая оболочка 12, прикрепленная также к опоре 9.Сигнализатор работает следующим образом.Б начальном положении, когда уровень жидкости находится ниже нижнего поплавка 1, центр тяжести системы под действием верхнего поплавка 2 смещен влево относительно ограничителя 10 перемещения, в результате чего рычаг 3 и магнит 5 действуют на магнитоуправляемый контакт б, который выдает соответствующий сигнал. При подъеме уровня жидкости до некоторого промежуточного значения нижний поплавок 1 всплывает, направление силы воздействия меняется на противоположное, поднимая рычаг 3 и магнит 5 вверх, в результате чего включается магнитоуправляемый контакт 7, а опора 9 при этом упирается в корпус 4. При достижении жидкостью верхнего уровня выталкивающая сила действует на верхний поплавок 2, соответстСоставитель Л. МассальскаяРедактор Т, Веселова Техред Т.Маточка .Корректор О. Тигор Заказ 15 б 4/34 Тираж 703 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5филиал ППП "Патент"., г. Ужгород, ул. Проектная, 4 . вующий вращающий момент поворачивает рычаг, 3 вокруг опоры 9, и магнит 5, соответственно перемещаясь по горизонтали вправо, включает магнитоуправляемый контакт 8, сигнал которого свидетельствует о достижении жидкостью верхнего уровня, Прохождение магнитом 5 трех магнитоуправляемых контактов 6-8 характеризует трн положения уровня жидкости. Высота контролируемых второго и третьего уровней зависит от расстояний по вертикали между поплавками 1 и 2.Конструкция датчика уровня дает возможностБ повысить информативность контроля - получить сигнализацию еще о двух уровнях. Для этого дос 147929 4таточно выбрать параметры магнита5 так, чтобы при его средних положениях между магнитоуправляемымиконтактами 6-7 или 7-8 одновременно включались магнитоуправляемыеконтакты б и 7 или соответственно7 и 8.Таким образом. в предлагаемомсигнализаторе уровня обеспечивает ся надежность контроля несколькихпозиций уровня при работе на вязкихсредах, так как налипание частицвязкой среды на контактирующие сней элементы сигнализатора (поплав ки, рычаг, гибкая оболочка) ие препятствуют перемещению рычага из одного контролируемого положения вдругов.
