Лассаль

Номер патента: 1085757

Опубликовано: 15.04.1984

Авторы: Воронин, Голумидов, Звягинцев, Лассаль, Маркеев, Петров

МПК: B23Q 7/06

Метки: деления, потоки

...в позиции загрузки его деталями из магазина), общий вид; на фиг. 2 - вид А на фиг. 1.Устройство состоит из магазина 1 дляцилиндрических деталей 2 диаметром д, шибера 3, в котором выполнено сквозное гнез до 4 для размещения в нем деталей 2 привыпадании их из магазина 1, шибер 3 связан с приводом 5 возвратно-поступательного движения.Отводящий лоток установлен в корпусе6 в рабочей зоне шибера 3 и выполнен в виде расположенных в вертикальной плоскости одна над другой направляющих 7 - 9 для деления деталей 2 на потоки: нижняя направляющая 7, верхние направляющие 8 и 9, которые имеют клинья, острием обращенные к шиберу 3, Рабочие поверхности направляющих 7 - 9, контактирующие с перемещающимися в устройстве в процессе их деления на потоки...

Номер патента: 1052912

Опубликовано: 07.11.1983

Авторы: Громов, Кузнецов, Лассаль, Овсянников, Чечендаев

МПК: G01M 15/00

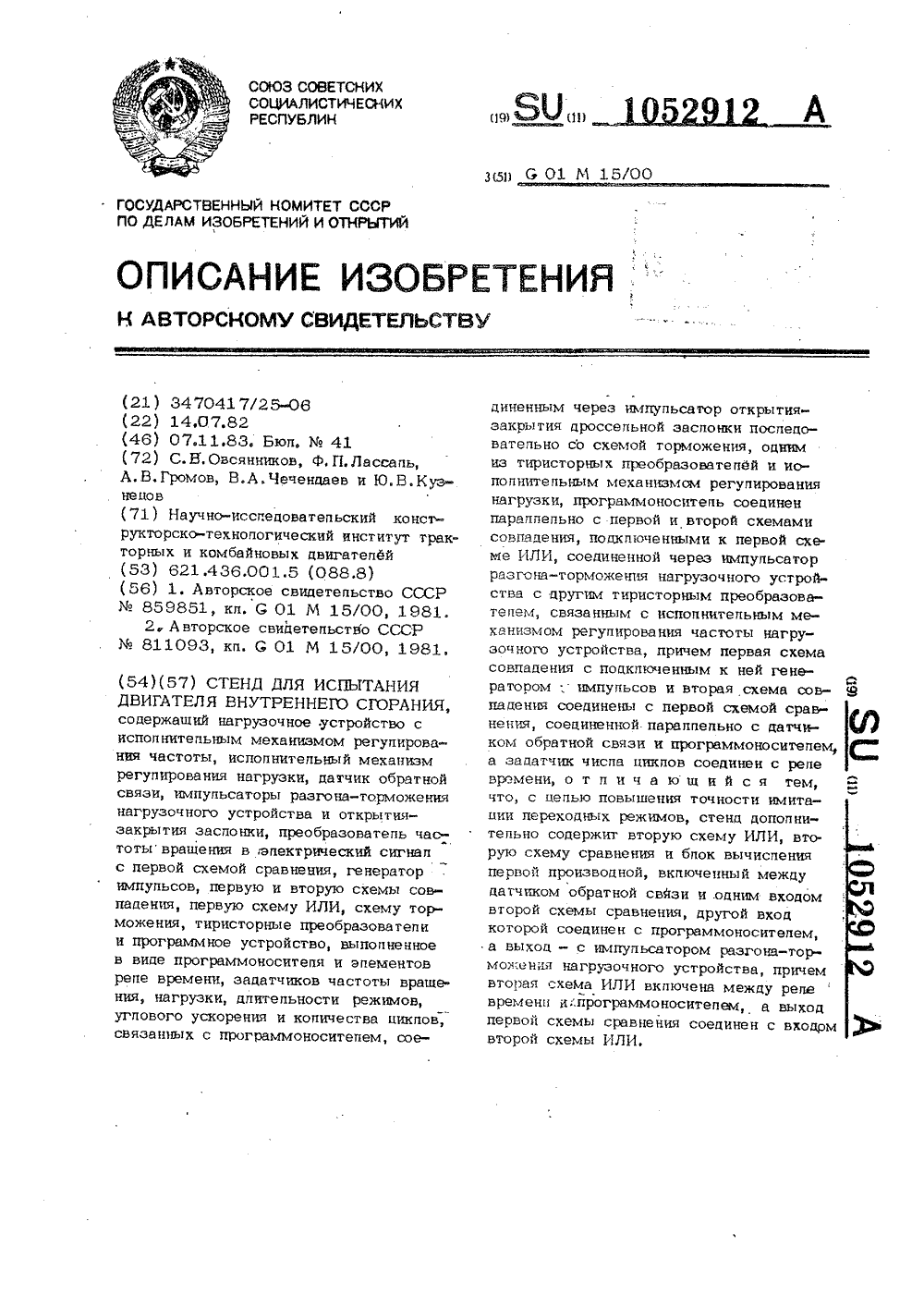

Метки: внутреннего, двигателя, испытания, сгорания, стенд

...ИЛИ 29. 30Задатчик 16 ускорения через программоноситель 11 и один иэ входов второй схемы 27 сравнения соединен с входом импульсатора 14, второй вход которого через первую схему ИЛИ 19 связан со схемами 17 и 18 совпацения. Первые ВХОДЫ ПОСЛЕДНИХ СОЕДИНЕНЫ С ВЫХОЦОМ первой схемы 12 сравнения и одним цз входов программоноситедя 11, второй вход первой схемы 17 совпадения под ключен к выходу генератора 13 импульсов, а третий вхоц схемы 17 и второй вхоц второй схемы 18 совпадения - к выходам программоносителя 11. Выход импудьсатора 14 через тиристорный пре образователь 20 связан с исполнительным механизмом 2, Один выход импудьсатора 15 через программоноситель 11 подключен к задатчику 10 нагрузки, другой вход - к другому выходу...

Номер патента: 1041284

Опубликовано: 15.09.1983

Авторы: Голумидов, Звягинцев, Лассаль, Маркеев

МПК: B25J 3/00

Метки: манипулятор

...на нем направляющими 2 и 3, на которых с возможностью пере мешений от привода 4, смонтированного на основании 1, установлена каретка 5. Перпендикулярно к направляющим 2 и 3 закреплены направляющие 6 и 7, на которых с возможностью перемещения от привода 8, также смонтированного на осно вании 1, установлена каретка 9Промежуточная рама 10, с одной стороны, установлена на каретке 5 при помощи опор 211 таким образом, что ебел ".чцвается ее перемещение Относите дно каретки 5 по направляющим 2 и 3; с другой е орены, промежуточная рама 10 установлена на каретке 9 при помощи таких же опор 12 так, что Обеспечивается ее пер мещ иие относительно каретки 9 в направлении, перпендикулярном направлению перемещения каретки 9 по направляющим 6 ц...

Номер патента: 1015254

Опубликовано: 30.04.1983

Авторы: Борисов, Захаров, Звягинцев, Лассаль, Овсянников, Семенов, Туницын, Чечендаев

МПК: G01F 9/00

Метки: расходомер

...бака закреплены нлоские секторные пружины 8 с грузиками 9 10на концах, образующие резонаторы, расположенные попарно диаметрально. Частотные характеристики пар противоположноустановленных резонаторов подобраны оди, наковыми и выбраны равными частотам 15основных составляющих спектра частотколебаний источника вибрации, при этомзазор между кольцами 4 и 5 превышаетвеличину удвоенной максимальной амплитуды колебаний резонаторов. В крьпцке 10 (фиг. 1) мерного бака над верхним концом направляющей штанги 7 расположены контакты 11 (нормально открытые), под штангой расположен регупировочный винт 12, ввернутый в сердечник 25электромагнита 2. В нижней части мерного бака 1 расположен трубопровод 13,присоединенный к выходному трубопроводу 14 через...

Номер патента: 1007917

Опубликовано: 30.03.1983

Авторы: Бернштейн, Воронин, Голумидов, Ермолаев, Лассаль

МПК: B23Q 7/10

Метки: выдачи

...а нерабочая полость силового цилиндра 15 через пневмопереключатель 17 - с магистралью сжатого воздуха. Пневмопереключатель 17 управляется переключателями 18 и 19 реверса хода каретки, которые установлены соответственно в нижней и верхний частях магазина 1 для взаимодействия с кареткой 5 в ее крайних положениях. Устройство работает следующим образом.На наклонные лотки 3 упорядоченно загружаются детали 2, которые удерживаются от выпадения жесткими упорами 4. В начальный момент каретка 5 занимает крайнее нижнее положение (фиг. 1). При этом она воздействует на переключатель 18 реверса хода каретки. По команде переключателя 18 реверса хода пневмопереключатель 17 соединяет магистраль сжатого воздуха с верхней полостью...

Номер патента: 919053

Опубликовано: 07.04.1982

Авторы: Звягинцев, Лассаль, Обод, Щипков

МПК: H03H 11/44

Метки: отрицательных, сопротивлений

...нолевых 1 Отранзистора 1 и 2 с диффузионным затвором и -типа, два биполярных транзистора 3 ц 4 и -р- -типа, первый ивторой резисторы 5 и 6,Устройство работает следукпцщл образом,Напряжение питания подается наклемму 7, Биполярный транзистор 4 работает в режиме эмиттерного повторителя, поэтому напряжение от источника 2 Оуправляющего напряжепи Ои подаетсяв затвор полевого транзистора 2. Еслив исходном состоянии напряжение навходе у.стройства меньше, чем на затворе полевого транзистора 2, то биполярный транзистор 4 выключен. При увеличении входного напряжения канал: пслевого транзистора 2 начинает открываться, по нему начинает протекать ток,Зтот ток усиливается биполярным тран- ЗОзцстором 3. Напряжение на коллекторебиполярного транзистора 3...

Номер патента: 648876

Опубликовано: 25.02.1979

Авторы: Лассаль, Юрц

МПК: G01N 3/32

Метки: испытания, малоцикловую, нитей, тонких, усталость

...15 соединен с датчиком 11. ОУстройство работает следующим образом,Образец 21 помещают в неподвижный3 и подвижный 4 захваты.По рычагу 2 начинают перемещать весовую тележку с помощью механизма 6перемещения, электрически связанного сконцевыми переключателями 9 и 10 хода,При перемещении тележки 5 рычаг 2 поворачивается относительно оси, перемещает захват 4 и растягивает образец 21,Дойдя до кощевого переключателя 10,тележка 5 включает его, механизм 6 изменяет направление цвижения тележки 5и рычаг 2, поворачиваясь, разгружает образец 21. Прн перемещении тележки 5 образец 2 1 воспринимает усилие, определяемое из уравнения босов р30гце б - вес тележки 5 и механизма 6;- угол поворота рычага 2;- величина перемещения тележки 5 г- расстояние от...

Номер патента: 437905

Опубликовано: 30.07.1974

Авторы: Булавкин, Воскресенская, Груздев, Гусев, Козьмин, Лассаль, Лымарь, Савлучинский, Ушанов

МПК: G01C 19/04

Метки: гидротахометр

...зубья подвижной детали расположены в клинообразных полостях, заполненных газом, между зубья- О ми неподвижной детали. Изобретение относится к области измерений угловых скоростей.Известные гиротахометры содержат гчроузел, укрепленный на подшипниках в корпусс прибора, датчик угла поворота гироузла и газовый демпфер.Цель изобретения - упрощение конструкции и повьппснис надежности работы прибора.Это достигается тем, что в предлагаемом гиротахометре дсмпфер выполнен в виде двух зуочатых деталей, одна из которых укреплена на корпусе прибора, а другая - на гироузле, причем зубья подвижнон детали расположены в клинообразных полостях, заполненных газом, между зубьями неподвижной детали.На фиг. 1 показан гиротахометр; на фиг. 2 - демпфер в...

Номер патента: 302643

Опубликовано: 01.01.1971

Авторы: Лассаль, Медведев

МПК: G01M 13/04

Метки: библиотека

...выполцепцьй и виде двух прикрсплеццых к валу 2 гиокпх растяжек 9 и 10,;стройства 11 и 12, регулпрующпс силу и угол цатяжсция растяжек 9 и 10, устройство 13 и Осциллограф 14 для измерения момента трения ца валу 2. Мехвиэм сицфазцостц вращения испытуемых подшипников состоит из зеркал 15 и 16, закрепляемых ца сепараторах испытуемых подптпц 1 шков светопроводов 17 и 18, Устройство имеет осветители 19 ц 20, фотодцоды 21 и 22 и блок 28 управления. Описываемое устройство ра щим образом.Испытуемые подшипники 2 ливаются ца вал 2. К сепарат ков прикрепляются зеркала 1 торых равно 1 шслу гпарпков Внутренние кольца подшипци водятся во вращецпс как от дьпгателя 8 через реверсивну чать;е передачи 6 и 7, так ц двигателей 3 ц 4, прц этом о...
