Матейченко

Номер патента: 1299374

Опубликовано: 10.03.2000

Авторы: Антонов, Козлов, Колядин, Матейченко, Потаренко

МПК: H01H 33/66

Метки: вакуумный, выключатель, постоянного

Вакуумный выключатель постоянного тока, содержащий основную вакуумную дугогасительную камеру с изолированным от контактов экраном, установленным в зоне межконтактного промежутка, вывод для подключения положительного полюса источника питания, цепь, состоящую из последовательно соединенных конденсатора и индуктивности, подключенную к одному из контактов камеры и экрану, шунтирующий нагрузку диод, отличающийся тем, что, с целью повышения быстродействия и надежности в рассечку цепи между выводом для подключения положительного полюса источника питания и основной вакуумной камерой введена дополнительная вакуумная дугогасительная камера, причем к экрану основной камеры подключена положительная...

Номер патента: 1817103

Опубликовано: 23.05.1993

Авторы: Гулиус, Калинин, Матейченко

МПК: G06F 15/20

Метки: графов, моделирования, петри

...входы элемента ИЛИ из угла7, формирующего сигнал установки в "1"5 первого разряда регистра 9, должны бытьсвязаны с выходами 8- и 9-го каналов второйгруппы выходов блока 2. Аналогично, позиции рд соответствует четырехвходовой элемент ИЛИ, подключенный входами квыходам 10-го. 11-го, 12-го и 13-го каналоввторой группы выходов блока 2, э выходом -к входу установки в лог. "1" 9-го разрядарегистра 9 меток,Остальные сигналы установки в лог. "1"разрядов регистра 9 не требуют элементов 5ИЛИ, поскольку непосредственно снимаются с выходов соответствующих каналов второй группы выходов блока 2 согласнотопологии графа Петри.Узел 8 служит для удаления меток из тех 10позиций, которые связаны со входами возбужденного перехода, т.е, данный узел...

Номер патента: 1735932

Опубликовано: 23.05.1992

Авторы: Матейченко, Скирда

МПК: H01H 33/66

Метки: вакуумный, выключатель, высоковольтный

...с полусферическим выступом на поверхности дна изоляционного стакана.На фиг. 1 схематически показано предлагаемое устройство, отключенное положение; на фиг. 2 - то же, включенное положение.Высоковольтный вакуумный выключатель содержит дугогасительную камеру 1 с подвижными и неподвижным контактами (внутренняя часть дугогасительной камеры не показана). На конусную часть контактодержателя 2 подвижного контакта дугогасительной вакуумной камеры 1 установлен токосъемник 3, имеющий коническое посадочное отверстие, В торец контактодержателя 2 ввернута шпилька 4, на которую установлены шайба 5, гайка 6 и контргайка 7, с помощью которых обеспечивается надежный контакт между коническими поверхностями контактодержателя 2 и 5 токосъемника 3, На...

Номер патента: 1704173

Опубликовано: 07.01.1992

Авторы: Матейченко, Прудников

МПК: H01B 17/14

Метки: изолятор, опорный

...с целью повышения надежности изолятора путем улучшения самоочистки, кромки юбок и линии сопряжения основания ребра с телом вращения выполнены в виде волновых линий с разной амплитудой, при этом выступы кромки юбки. расположенной с одной стороны ребра. размещены под впадинами кромки юбки, расположенной с другой стороны ребра, причем длина пути утечки одинакова по любой секущей плоскости изолятора. ност стк ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Всесоюзный научно-испроектно-конструкторскийский институт вэрывозащиничного электрооборудова(56) Заявка ФРГ М 2142119кл, Н 01 В 17/14. 1971. зобретение относится к электротчастности к опорным изолятбыть использовано преимуонструкциях высоковольтных ль изобретения - повышение надежиэолятора путем улучшения...

Номер патента: 1695443

Опубликовано: 30.11.1991

Авторы: Матейченко, Прудников, Сторчеус, Шевченко

МПК: G01R 31/02, H02H 3/17

Метки: изоляции, переменного, сети, сопротивления

...10 оказывается достаточным для появления на его выходе сигнала, открывающего транзистор, в коллекторную цепь которого включен светодиод 14. Светодиод 14 светится, светодиод 15 гаснет, исполнительное реле 13 находится в отключенном состоянии, так как блок-контакт 17 коммутационного аппарата 16 прерывает цепь питания реле 13.При блокировании коммутационногоаппарата 16 реле 13 воздействует на промежуточную схему управления, с помощью которой осуществляется раздельное включение и отключение, а также удержание во включенном состоянии(до появления сигнала отключения) коммутационного аппарата 16, Конструктивно коммутационный аппарат 16 выполнен таким образом, чтоудержание во включенном положении осуществляется с помощью механической...

Номер патента: 1325688

Опубликовано: 23.07.1987

Авторы: Борисенко, Куно, Матейченко

МПК: H03K 23/56

Метки: импульсов, счетчик

...на нулевом выходе сумматора 7.2 находится единичный сигнал,. который поступает на инверсный вход элемента И 15.1 и запрещает прохождение через него единичного сигнала с инверсного выхода триггера 2,1, В результате на шине 16.1 снимается нулевой сигнал, На нулевом выходе, сумматора 7.1 также имеется единичный сигнал, который проходит через элементы И 12,1 и ИЛИ 6.2 на вход элемента И 4.2. Так как с второго выхода сумматора 7.2 (через элемент И 14.2), выхода элемента И 13,2 и единичного выхода триггера 2.2 поступают нулевые сигналы на элемент ИЛИ 1.2 то элемент И 5.2 закрыт нулевым сигналом, а элемент И 4.2 открыт единичным сигналом с элемента НЕ 3.2 Тактовый сигнал с входной шины 8 через элемент И 26 устанавливает, триггер 2.2 в...

Номер патента: 1274153

Опубликовано: 30.11.1986

Авторы: Алексеев, Борисенко, Куно, Матейченко

МПК: H03K 23/56

Метки: импульсов, счетчик

...первых элементов ИЛИ 1.1-1,5 соединены соответственно с прямыми входами триггеров 2,1-2,5, вторые входы первых элементов ИЛИ 1,1-1.5 соединены с выходами сумматоров 7,1-7,5, соответствующими конт- контрольному числу Е (в данном случае равным четырем), вторые группы входов сумматоров 7.1-7,4 соединены соответственно с выходами сумматоров 7.2-7,5, выходы сумматора 7.1, соответствующие числам с нулевого по (1-1)-е, соединены соответственно с вторыми входами вторых элементов ИЛИ 6.3-6,1 и с третьим входом первого элемента И 4,1, выходы сумматора 7,1, соответствующие числам с первого по (1-1)-е соединены соответственно с первыми входами элементов И 9,1-9.2 первой группы, элемен-. тов И 10,1-10,3 второй группы элементов И 11.1-11,4 третьей...

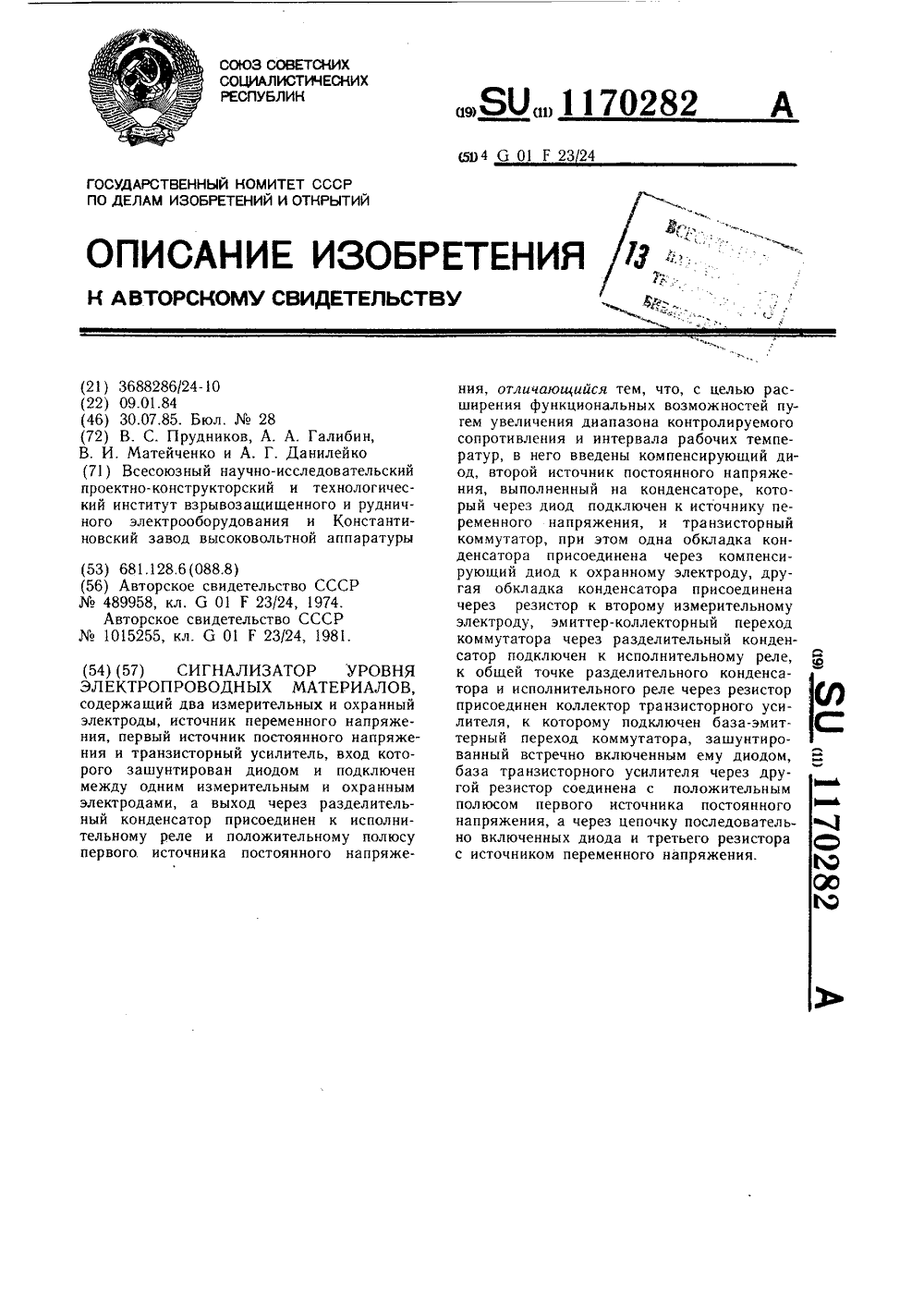

Номер патента: 1170282

Опубликовано: 30.07.1985

Авторы: Галибин, Данилейко, Матейченко, Прудников

МПК: G01F 23/24

Метки: сигнализатор, уровня, электропроводных

...уровень которого контролируется, равен нулю, а ток 1 замыкается по цепи диод 6, диод 17 и резистор 18, Разность указанных токов формируется транзистором 5 в виде прямоугольных импульсов, наличие которых контролируется в исполнительном реле 8. Если амплитудное значение тока Л, находится в диапазоне мгновенных значений тока 1, т. е.21 +2 "1 эг )1, то транзистор 5 периодически открывается и закрывается разностным током. Соответственно 1 - длительность открытого состояния, 1 з - длительность закрытого состояния транзистора 5 (см, фиг. 2). Когда транзистор 5 отпирается, через его эмиттер- коллекторны й переход и диоды 9, 20 проходит импульс заряда конденсатора 7, который заряжается до напряжения на конденсаторе 12. Когда транзистор...

Номер патента: 1145396

Опубликовано: 15.03.1985

Авторы: Бацылев, Матейченко, Семенов, Сергиенко, Соломко

МПК: H02B 1/08

Метки: размещения, шкаф, электроаппаратуры

...что при больших габаритах. которые имеет шкаф, значительно увеличивает трудоемкость изготовления и усложняет сборку. Пель изобретения - снижение трудоемквсти изготовления, упрощение сбор; 4 О ки и уменьшение металлоемкости.Указанная цель достигается тем, что шкаф для размещения электроаппаратуры, содержащий каркас и съемные стенки, причем по периметру стенок ней мере на одной из съемных стенокпружинящим элементом, установленныммежду Г-образной планкой и гайкойкрепежного элемента, прижимающейпланку к каркасу и съемной стенкешкафа. каркас выполнен отогнутым внутрь шкафа и образует бортики, параллельные стенкам, а съемные стенки крепятся к каркасу резьбовыми крепежными элементами, жестко прикрепленными к съемным стенкам, снабжен...

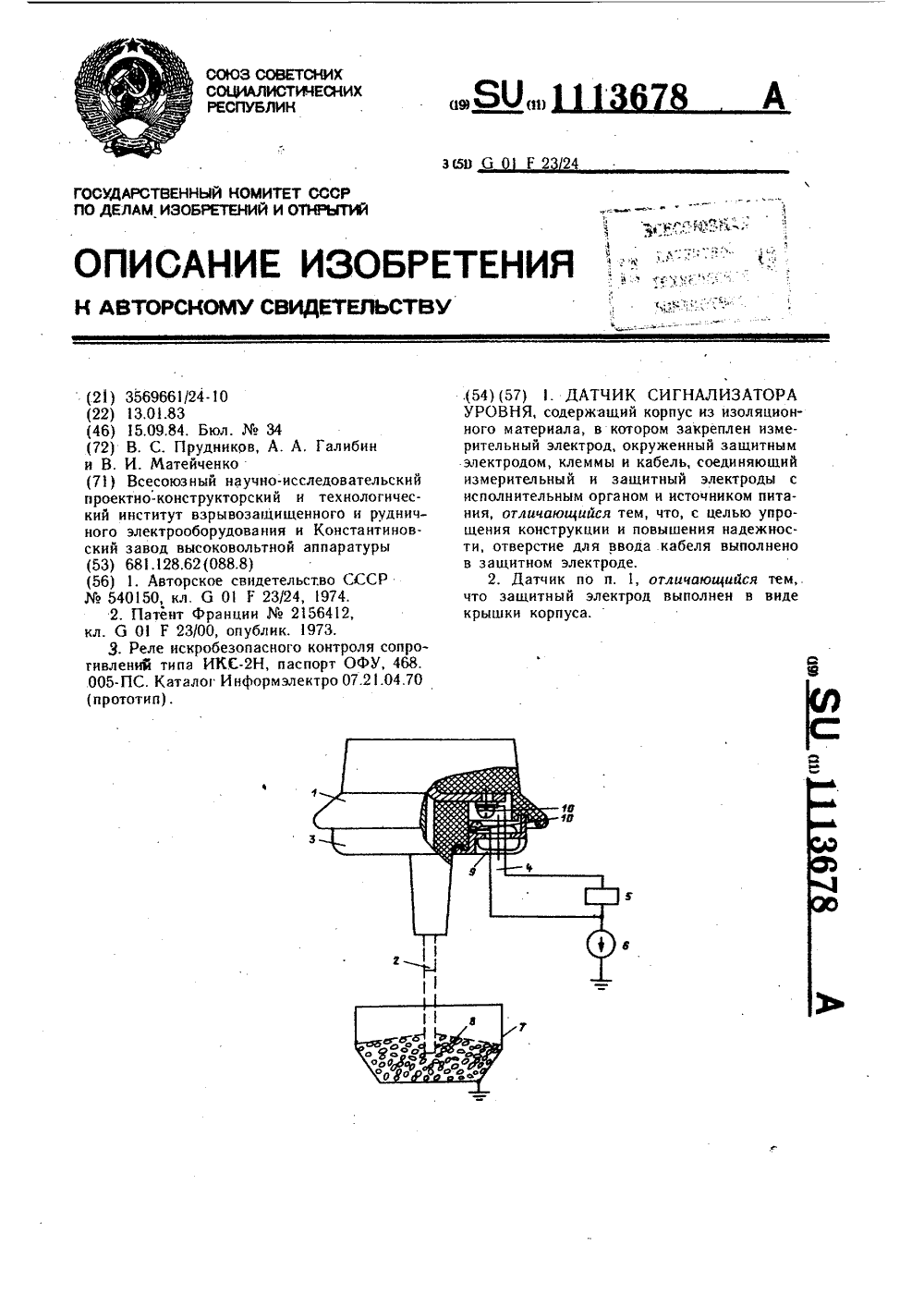

Номер патента: 1113678

Опубликовано: 15.09.1984

Авторы: Галибин, Матейченко, Прудников

МПК: G01F 23/24

Метки: датчик, сигнализатора, уровня

...увлажнением, как со стороны контактной поверхносги сыпучего материала, так и со стороны присоединитель- ного кабеля. Со стороны контактной поверхности контролируемого материала это обеспечивается путем выполнения защитного электрода в виде охранного кольца, который охватывает измерительный электрод и отводит токи утечки. Со стороны присоединительного кабеля помехозащита от токов утечки осуществляется путем герметизации крышки, закрывающей полость, в которой установлены элементы присоединения кабеля к измерительному и охранному электродам и герметизации вводного устройства 3.Однако такое конструктивное решение обеспечивает помехозашиту от токов утечки лишь частично, так как в процессе эксплуатации датчика резиновые уплотнительные...

Номер патента: 1015255

Опубликовано: 30.04.1983

Авторы: Галибин, Данилейко, Матейченко, Прудников, Соломко

МПК: G01F 23/24

Метки: сигнализатор, уровня, электропроводных

...10, диод 11 и резио; тор 12, диод 13, присоединен к линии 4-5 связи. Выход транзисторного усилителя 8 через конденсатор 14 подключен к исполнительному органу.6, зашунтированному диодом 15, включенным согласно с выпрямителем, состоящим из диода 16 и конденсатора 17, подключенного к обмотке переменного напряжения источника 7 питания, которая через балластный резистор 18 присоединена к линии 4-5 связи и через диод 19 подключена к земле. При этом к общей точке соединения резистора 12 и диода 13 с эмиттером транзисторного усилителя 8 подключен конденсатор 20, В коллекторную цепь усилителя 8 включен нагрузочный резистор 21.На входе усилителя формируется разность токов: тока, пропорционального . мгновенным значениям одной полуволны...

Номер патента: 983793

Опубликовано: 23.12.1982

Авторы: Апольцев, Горбачев, Матейченко, Муравин

МПК: H01H 33/18

Метки: выключатель, электромагнитный

...в плоскости движения контактов навстречу средней части другого рога.Электромагнит данного выключателя .5 вводится в работу после достижения дугой центральных рогов. Навивка витков катушек электромагнита выполнена таким образом, чтобы магнитные потоки, создаваемые отдельными катушхами вцеках магнитопроводов, были направлены навстречу друг другу, а взаимодействие суммарного магнитного поля в воздушном зазоре между щеками магнитопроводов, в котором устанавливается дугогасительная камера, с током дуги обеспечивало бы перемещение дуги по рогам дугогасительной камеры вверх.Наличие небольшого магнитного сопротивления между концами магнитопроводов электромагнита и соединение концов магнитопроводов внахлест способствует увеличению суммарного...

Номер патента: 828296

Опубликовано: 07.05.1981

Авторы: Айдаров, Задорожний, Матейченко, Соломко

МПК: H02H 3/16

Метки: замыкания, защиты, наземлю, переменного, сети, токовой

...1 отсутствует,Через регулируемую ветвь делителя тока на резисторах 8 и диод 13 течет постоянный ток, обусловленный напряжением источника 7. Кроме того, постоянный ток течет через эмиттер-базовый переход транзистора 11, благодаря чему транзистор 11 открыт, а на его выходе течет также постоянный ток.Через диод 13 замыкается три тока: ток через регулируемую ветвь делителя 8, ток эмиттера и направленный им встречно ток коллектора транзистора 11. Поскольку в транзисторе 11, включенном по схеме с общей базой, токи эмиттера и коллектора практически равны, с достаточной точностью можно считать, что при отсутствии замыкания на землю через диод 13 течет постоянный ток, определяемый сопротивлением регулируемого плеча делителя 8. Поскольку диод 13...

Номер патента: 462230

Опубликовано: 28.02.1975

Авторы: Зиновьев, Каменецкий, Касьянов, Матейченко, Омельченко, Онуфриенко, Паронян, Туровский, Якиревич

МПК: H01H 85/02

Метки: плавкий, предохранитель

...дуги при отключении цепи на эти экраны, если они расположены вблизи плавкого элемента, а если вдали - то эффективность мала. шин 4. Пространство вокруг плавкого элемента заполнено изоляционным цаполнителем 5,например кварцевым песком,Для предотвращения возможности пере 5 брасывания (перекрытия) дуги на радиаторыи шунтирования дуги ими отдельные радиаторы 3 помещаются в наполнитель вблизи плавкого элемента в плоскости, перпендикулярнойоси плавкого элемента так, чтобы каждый10 радиатор находился в своей эквипотенциальной поверхности по отношению к плавкомуэлементу. При этом радиаторы располагаются ца таком расстоянии друг от друга и отплавкого элемента (например, 2 - 3 мм), ко 15 торое исключает возможность электрическогопробоя...

Номер патента: 436925

Опубликовано: 25.07.1974

Авторы: Баевер, Байбеков, Дистель, Качер, Матейченко, Рыжков

МПК: F04D 25/08

Метки: бытовой, вентилятор

...шипа 12, выполненного на поворотной головке 2, и ролика 13 шатуна 14, соединенного с кривошипом червячного редуктора 15 электропривода, Обоймы 10 поворачиваются ручкой управления 16.При установке обоймы 10 в положение, показанное на фиг, 2, ручка 16, смыкает концы лепестков 8 вокруг ролика 13 шатуна 14 - механизм поворота включен, В этом положении лепестки 8 удерживаются пружиной 9. При включенном механизме поворота ролик 13 шатуна 14 находится в пазу между соединительными концами лепестков 8 и одновременно в спиральном участке паза обоймы 10.Ролик 13 шатуна 14 зафиксирован и кривошипно-ша туни ый механизм поворота вентилятора поворачивает головку 2 на установленный угол обдува. Угол поворота головки 2 регулируется поворотом обоймы 10....

Номер патента: 111150

Опубликовано: 01.01.1957

Авторы: Бобко, Каган, Марьяновский, Матейченко, Сулханишвили, Школьников

МПК: E21B 3/06

Метки: буровой, лебедки, привод

...с индуктором муфты скольжения, а якорь последней с приводным валом и представляе 1 собой ротор нормального коротко- замкнутого асинхронного двигателя.На чертеже показан в разрезе предлагаемый электропривод.Предлагаемый электропривод состоит из синхронного электродвигателя 1 и муфты 2 скольжения, заключенных в общий корпус 3, вала 4 и трех контактных колец 5.Синхронный электродвигатель с асинхронным запуском включается вхолостую путем непосредственного включения в сеть переменного тока и в дальнейшем вращается с постоянной скоростью во время всего периода спуско-подъемных операцийДля подъема инструмента включают ток в обмотку возбуждения муфты скольжения. Меняя величину тока возбуждения можно плавно включать лебедку и получать на...

Номер патента: 108346

Опубликовано: 01.01.1957

Авторы: Барышев, Ласточник, Матейченко, Мкртычан

МПК: H02K 9/08

Метки: закрытых, машин, охлаждения, электрических

...ис. полнения.В задний подшипниковый щит 1 машины со стороны вентиляторов 2 и 3 вмонтированы ребристые радиаторы 4, выполненные в виде стержней с круглыми ребрами. Радиаторы 4 распэложены в шите по окружности у выхода воздуха из вентиляторов так, что одна половина каждого радиатора-стержня помещается в зоне 5 горячего воздуха, а вторая его половина находится в зоне 6 холодного наружного воздуха.При вращении ротора 7 и вентиляторов 2 и 3 горячий воздух, выходягций с большой скоростью из внутреннего ентнлятора 2, обдувает расположенные пад ним внутренние части ребристых радиаторов 4 и передает им свое тепло, Это тепло оспринимастся наружным воздухом, выходящим с большой скорость пз снтилятора 3, который обдувает наружные части радиаторов...
