Номер патента: 1245811

Опубликовано: 23.07.1986

Авторы: Вогман, Земченков, Коровин, Корольченко, Паринов, Шумейко

МПК: F24F 7/06

Метки: агрессивными, баллонов, вентиляции, газами, хранения, шкафа, эксплуатации, ядовитыми

...источником инертного газа (не показан) и размещенную в воздуховоде огне- ЗОпреградительную заслонку 11 с исполнительным механизмом 12 и клапаном 13 сбросаизбыточного давления, а вентиляционные щели 5 снабжены поворотными внутрь корпуса 2 лепестками 14, причем термочувствительные элементы 9 сблокированы с меха- З 5низмом 4 фиксации дверки 3 и источникоминертного газа, а привод вентилятора подключен к исполнительному механизму 12огнепреградительной заслонки 11, Корпус 2шкафа также содержит огнестойкие перчатки 15, прикрепленные к отверстию 16,а в воздуховоде 7 установлен фильтр 17.Устройство вентиляции работает следующим образом.В нормальном режиме при хранении иэксплуатации баллонов с ядовитыми газами, самовоспламеняющимися при контактес...

Номер патента: 1245812

Опубликовано: 23.07.1986

Автор: Ларионов

МПК: F24F 11/04

Метки: вентиляции, многовентиляторная

...режимов работы вентиляторов. На чертеже 1 риведена принципиальная схема многовентиляторной системы вентиляции.Многовецтиляторна я система вентиляции содержит приточные и вытяжные воздуховоды 1 - -6, по меньшей мере два приточных и два вытяжных вентилятора 7- - 12 с приводами 13 - 18, механизм 19 регулирования расхода воздуха основного пригочцого вентилятора 8, датчики 20 - 25 па амстров, подключенные к командному блоку 26, соедицеццому с механизмом 19 регу.пировцция расхода приточного воздуха, дат:ики 20 25 параметров выполнены в виде калиброванных аэродинамических сопротивлений 27 - 32 с преобразователями 33 - 38 перепадов давления и установлены в приточных и вытяжных воздуховодах 1 - 6, с истема снабжена решающими усилителями 39 и...

Номер патента: 1247630

Опубликовано: 30.07.1986

Автор: Балтренас

МПК: B08B 15/02, F24F 7/06

Метки: воздушно-струйное, укрытие

...цилиндрических поверхностей 4 и 5, воздухоподающие щели 2 образованы кромками указанных поверхностей 4 и 5, имеют переменное по длине кожуха 1 сечение и направлены навстречу одна другой, а вытяжной канал 3 выполнен в виде двух вертикальных перегородок 6, сопряженных с нижней цилиндрической поверхностью 5 приточного кожуха 1.В зависимости от длины укрытия устанавливается один или более вытяжных каналов 3. Щели 2 выполнены с конусностью 0,0002 и направлены вовнутрь укрытия под углом к вершинам 5 - 10. Укрытие служит для удаления вредных включений при транспортировке подготовленной и нагретой песчано-известковой смеси 7 ленточным транспортером 8.Воздушно-струйное укрытие работает следующим образом.Чистый воздух из подающей...

Номер патента: 1248535

Опубликовано: 30.07.1986

Автор: Леннарт

МПК: F24F 7/00

Метки: вентиляции, помещения

...создания воздушных завес в отдельных зонах помещения 1, содержащее перфорированную панель 2, размещенную под потолком 3 помещения с образованием полости 4 высокого давления, сообщенной с вентилятором 5 размещенные с наружной стороны панели 2 направляющие экраны б с выйускными насадками 7. Причем экраны б выполнены корытообразной формы, закреплены на панели 2 открытой стороной с помощью быстросъемных крепежных средств 8, выпускные насадки 7 направляющих экранов 6 размещены под углом К = 50-80 к поверхности перФорированной панели 2, выпускные насадки 7 установлены с возможностью изменения угла наклона, направляющие экраны б снабжены регуляторами пото 5, Устройство ио и. 4, о т л ич а ю щ е е с я тем, что регулятор потока выполнен в виде...

Номер патента: 1250790

Опубликовано: 15.08.1986

Авторы: Вязов, Сенатов, Синицын

МПК: F24F 6/00

Метки: воздуха, увлажнения

...воздуха с насадкой н виде мешка; на фиг. 2 - то же, с насадкой н виде стакана; на фиг, 3 - то же, с насадкой в виде кону са; на фиг, 4 - то же, с насадкойв ниде усеченного конуса с закрытъпч меныпим основанием; на фиг. 5- то же, с насадкой, снабженной каркасом. 25Устройство для увлажнения воздуха содержит вертикально расположенный корпус 1, являющийся частью воэдуховода 2, распылитель 3 воды, установленный н воэдуховоде 2, под- Зб дон 4, расположенный по периметру нижней части корпуса 1, и датчик 5 уровня водь 1 н поддоне 4, связанный через регулятор 6 с исполнительным механизмом клапана 7 на трубопроно 35 де 8 воды в распылителе 3Устройство дополнительно содержит мешкообразную эластичную насадку 9 с основанием, выполненную из...

Номер патента: 1251978

Опубликовано: 23.08.1986

Автор: Янчос

МПК: B08B 15/02, F24F 7/06

Метки: вредностей, газообразных, источника, подвижного, удаления

...упором 24, взаимодействующимс ним в его исходном положении, короткое плечо рычага 22 нажима связано тягой 21 с длинным плечом отсечного рычага 23, которое снабжено противовесом 25, а расстояние 1,между длинным и коротким плечамирычагов 22 и 23 равцо по меньшеймере длине хода длиццого плеча рычага 22 нажгиа,Отсечной рычаг 23 при помощикронштейна 26 шарнирно прикрепленк ходовому пути, рычаг 22 нажиматакже прикреплен при помощи кронштейна 27 к ходовому пути,Противовес 25 подсоединен к рычагу 23 при помощи троса 28, перекинутого через блок 29.Противовес 25 выбран с такт расчетом, что, с учетом массы подвижных частей автооператора 20, а также сопротивления трению в его шарнирах и угла наклона пути, постоянно прижимает длинное плечо...

Номер патента: 1254253

Опубликовано: 30.08.1986

Авторы: Воронин, Мосин, Саламашкин

МПК: F24F 3/147

Метки: газовой, смеси, тепловой, удаляемой, утилизации, энергии

...Корректор Л Тяско Редактор А. Лежнина Тираж 649 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва Ж, Раушская наб д. 45Заказ 406/4 1 Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 1254Изобретение относится к вторичному использованию низкопотенциальной теплоты от энергетических установок и может быть использовано, в частности, при утилизации тепла отработанных газов.Цель изобретения - повышение эффективности утилизации тепловой энергии влажной газовой смеси и теплового потенциала приточного воздуха,На чертеже представлена принципиальная схема устройства для осуществления способа утилизаций тепловой энергии удаляемой газовой смеси,Устройство для осуществления способа...

Номер патента: 1254254

Опубликовано: 30.08.1986

Автор: Каволелис

МПК: F24F 13/10, F24F 7/02

Метки: вентиляционная, шахта

...наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,Изобретение относится к вентиляции и может быть использовано для удаления из животноводческого помещения загрязненного воздуха.Целью изобретения является повышение надежности путем увеличения эжекции при повышении концентрации газов.На чертеже изображена схема вентиляционной шахты.В Вентиляционная шахта для удаления газов содержит вытяжной ствол 1 с отверстием 2 в его боковой стенке для подачи активной среды, сообщенным с вентилятором 3, и установленную на поворотной оси 4 в зоне отверстия 2 заслонку 5 с противовесом 6. Поворотная ось 4 заслонки 5 расположена ниже отверстия 2, заслонка 5 снабжена козырьком 7 и регулируемым ограничителем 8 поворота...

Номер патента: 1254255

Опубликовано: 30.08.1986

Авторы: Зиныч, Ткачук, Трофимович

МПК: B08B 15/02, F24F 7/06

Метки: вентиляционная, вредностей, камера, удаления

...работы вентиляционной камеры для устройства выбивкиопок в режиме опуска предусмотреныконцевые выключатели 25, которыесблокированы с электродвигателем16 и срабатывают от действия на них20 упоров 2 б, приваренных к ограждающим стенкам 2 на уровне +И, которыйобусловлен размещением транспортерагорелой земли на уровне -И. Удаление загрязненного воздуха из камерыд осуществлено посредством воздухоприемных отверстий и вытяжных возду 1ховодов 12, которыми оборудованвоздухоприемник 4. Замена выбитойопоки осуществляется транспортеромЗ 0 27 или краном.Вентиляционная камера работаетследующим образом.Опуск и подъем ограждающих стенок 2, которые представляют собой35цельносваренный короб, с одновременным поворотом козырьков 3 осуществляются в четыре...

Номер патента: 1255819

Опубликовано: 07.09.1986

Авторы: Березинский, Бялельдинов, Васильева, Мальцев, Осипов, Степанов, Ясюков

МПК: F24F 3/14

Метки: воздуха, осушитель, термоэлектрический

...ул. Проектная, 4Изобретение относится к кондиционированию воздуха и может быть использовано для охлаждения и осушки воздуха,Цель изобретения - повышение эффективности осушки воздуха.На чертеже изображено устройство, общий вид в разрезе.Термоэлектрический осушитель воздуха содержит вертикальный теплоизолированный корпус 1 с расположенным по его оси воздуховодом 2, связанным с входным 3 и выходным 4 патрубками, термостатируемые элементы 5 из теплопроводного материала, контактирующие с тепловой изоляцией 6 корпуса 1, и термобатареи 7 с холодными спаями, закрепленными на наружной поверхности термостатируемых элементов 5. Воздуховод 2 выполнен из сетчатого материала и размегцен между термостатируемыми элементами 5 с образованием зазора...

Номер патента: 1255820

Опубликовано: 07.09.1986

Авторы: Миронов, Мураков

МПК: F24F 3/14

Метки: воздуха, тепловлажностной

...заполненного подвижным наполнителем 6, который может быть выполнен, например, в виде тел вращения из полимерного материала. Цилиндрический контактный элемент 5 расположен в корпусе 1 горизонтально по его образующей, а полуцилиндрическая створка 7 - в поддоне 4 с образованием между цилиндрическим контактным элементом 5 и полуцилиндрической створкой 7 зазора 8.Щелевое сопло 9 подключено входом 1 О к входному воздушному патрубку 2 корпуса 1, а выходом расположено в зазоре 8 между цилиндрическим контактным элементом 5 и полуцилиндрической створкой 7.Устройство может быть снабжено по меньшей мере одной перфорированной перегородкой 11, расположенной внутри цилиндрического контактного элемента 5 в его диаметральной плоскости. Снаружи...

Номер патента: 1255821

Опубликовано: 07.09.1986

Автор: Датчиков

МПК: F24F 3/16

Метки: воздуха, пыли

...на рабочем месте в шлифовальных отделениях промышленных предприятий. Цель изобретения - повышение эффективности очистки воздуха.На фиг. 1 представлена принципиальная схема устройства для очистки воздуха от пыли, вид сбоку; на фиг. 2 - разрез А-А на фиг. 1. Устройство для очистки воздуха от пыли содержит корпус 1 с входным (не показано) и выходным 2 патрубками, в котором размещены эластичные рабочие элементы в виде параллельно расположенных дисков 3, установленные на валу 4 привода 5 с зазором 6 между собой. В выходном патрубке 2 размещен фильтр 7. Между дисками 3 расположен механизм регулирования зазора 6 в виде гребенки 8 с полыми проточными зубьями 9 с возможностью регулирования положения гребенки 8 как в плоскости дисков 3, так и...

Номер патента: 1255822

Опубликовано: 07.09.1986

Авторы: Новак, Прыгунов

МПК: F24F 13/06

Метки: воздухораспределитель

...и может быть использовано для раздачи приточного воздуха в помещениях.Цель изобретения - предотвра щение конденсации.На фиг. 1 показан воздухораспределитель, разрез; на фиг. 2то же, вид сверху. Воздухорас предел итель содержит корпусс приточным и выпускным патрубками 2 и 3 соответственно и по меньшей мере одним отверстием 4 для эжектируемого воздуха, при этом приточный патрубок 2 имеет днище 5, выполнен перфорированным и установлен по оси корпуса 1 с образованием кольцевой камеры 6 смешения приточного и эжектируемого воздуха. Кроме того, приточный патрубок 2 снабжен направляк)щим экраном 7 и отражателем 8, в его стенке на входе воздуха и в его днище выполнены соответственно кольцевая щель 9 и отверстие 1 О, причем направляющий экран 7...

Номер патента: 1257365

Опубликовано: 15.09.1986

Авторы: Бреева, Вершинин, Павлов, Филиппов, Цыганков

МПК: F24F 3/14

Метки: воздухоосушитель

...в нем одна над другой с возможностью вертикального перемещения герметизированные посредством съемных элементов 4 кассеты 5, заполненные сорбентом, а в нижней части корпуса 1 установлен гидроцилиндр 6, разделенный перегородкой 7 с отверстием 8 на основной и вспомогательный отсеки 9 и 10, при этом поршень 11 гидроцилиндра б установлен в основном отсеке 9 и связан через шток 12 с основанием 13 нижней кассеты, во вспомогательном отсеке 10 установлены подпружиненный клапан 14, имеющий резьбовое отверстие 15, и взаимодействующий с клапаном 14 резь- бовой наконечник 16 с перепускным каналом 17 и подпружиненным штоком 18, вспомогательный отсек 10 снабжен компенсирующей емкостью 19, сообщенной с .ним посредством обнодного и нагнетательного...

Номер патента: 1257366

Опубликовано: 15.09.1986

Авторы: Проценко, Ращепкин, Сафонов

МПК: F24F 3/147

Метки: вентиляции, системах, тепла, утилизации

...сообщен с основцым конденсатосборником 14,Дополнительная гибкая теплообменная поверхность 16 потолочных секций 7 может быть покрыта со стороныперекрытия 8 теплоотражающим материалом.В нижней части помещения 1 околонастенных секций может быть установлен с зазором защитный экран 30.Установка для утилизации теплав системах вентиляции работает следующим образом,В нормальном режиме работы установки приточный воздух нагнетателем 11 подается в нижнюю часть настенных секций 4 и, перемещаясь позигзагообразным каналам 18, движетсяв теплообменнике в общем направленииот низа помещения 1 до его перекрытия 8.Затем приточный воздух, предварительно подогретый в настенных секциях 4 через гибкую теплообменную поверхность 3 теплом внутреннего воздуха...

Номер патента: 1257367

Опубликовано: 15.09.1986

Автор: Шапотайло

МПК: F24F 7/06

Метки: приточно-вытяжное

...воздуховодом 3 посредством воздушного проема 11, выполненного со стороны входного патрубка 5 приточного воздуховода 3, а закручиватель 9 выполнен в виде равномерно расположенных на наружной поверхности камеры 10 давления спиральных 30 ребер 12, образующих плоскоструйные сопла.Устройство работает следующим образом.По входному патрубку 5 подается чистый приточный воздух, который равномерно распределяется в камере 10 давления по сплошному ряду плоскоструйных сопел, образованных ребрами 12, направленных по касательной кйД зоне локализации и отклоненных от 672горизонтали вниз на угол с , Выйдя азиз сплошного ряда сопел, приточный воздух создает за счет их направления по касательной к зоне локализации и отклонения по горизонтали вниз на угол...

Номер патента: 1257368

Опубликовано: 15.09.1986

Авторы: Павлов, Паринов, Тройнин, Щербаков

МПК: B01D 45/10, F24F 7/06

Метки: бортовой, ванн, вредностей, отсос, промышленных, удаления

...отверстиями 8 переменного по высоте диаметра. В верхней части трубок диаметр отверстийнаибольший, а в нижней наименьший.Приемник 1 крепится к ванне 9. В З 5верхней части приемника 1 установленкаплеуловитель 10.Устройство работает следующим образом.Под цействием отсасывающего вентилятора (не показан) парообразныевредности, например пары кислот, изванны 9 попадают в щелевой приемник1, затем проходят продольные зазорыи через каплеуловитель 10 выбрасываются в атмосферу.Поскольку по пути своего движениягазовый поток испытывает попеременноесжатие и расширение при прохождениичерез зазор 4 конфузорно-диффузорного сечения, в суженной части его возникает разрежение, что влечет за собой подсос регенерирующего раствора(воды) из емкости 7 по трубкам...

Номер патента: 1258767

Опубликовано: 23.09.1986

Авторы: Литошенко, Рубакин

МПК: B63H 21/34, F24F 3/14

Метки: газов, отвода, отработанных, судовой, установки

...фиг. 1 схематично изображено предлагаемое устройство, обший вид; на фиг. 2 - сечение А-А на фиг. 1.Устройство содержит выхлопной коллектор 1 в виде усеченной конической емкости с закрытым днищем, в нижнюю часть которого по касательной с наклоном вверх вмонтированы выпхлопные патрубки 2. Внутри коллектора 1 на некотором расстоянии от его стенок расположен центральный патрубок 3, имеюший обшее днище с коллектором 1.В центральном патрубке 3 напротив выхлопных патрубков 2 выполнены окна 4. Выхлопной коллектор сообшен с общим газоходом 5.Устройство работает следу 1 ошим образом.При работе хотя бы одного из двигателей отработанные газы выйдя из выхлопного патрубка 2 и миновав зазор между стенками коллектора 1 и центральным...

Номер патента: 1260643

Опубликовано: 30.09.1986

Авторы: Гуськов, Дмитриева, Кругликова, Кузьмина, Пирумов

МПК: F24F 7/06

Метки: вентиляции, помещения, производственного

...м/ч;относительная высота технолоческого оборудования, м;высота технологического оборудования, м.1260643 5 количество вредностей, выделяющихся в объем помещения, кг/ч;предельно допустимая концентрация вредных веществ, мг/м; высота помещения, м;ширина помещения, м;относительный расход удаляемого попутно воздуха, м/ч; расход воздуха, удаляемого попутно, м/ч;общий воздухообмен, мз/ч; относительная высота технолоческого оборудования, м;высота технологического оборудования, м. где 6 -ПДК Н В0 - 1-01 1-О 1-о ЬОб.= ЬО./ Н -30 г 106. Составитель В. Сосновская Редактор М. Бандура Техред И. Верес Корректор М. Шаро 1 ни Заказ 5211134 Тираж 649 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 3035, Москва,...

Номер патента: 1260644

Опубликовано: 30.09.1986

Авторы: Бурдаков, Изаков, Капустин

МПК: F16K 3/06, F24F 11/04

Метки: воздуха, расхода

...фиг, 2 - схема работы устройства в различных режимах,Устройство для регулирования расхода воздуха содержит корпус 1, подключенный к воздуховоду 2 с самозакрывающимся клапаном в виде створки 3, закрепленной с воз. можностью вращения на оси 4 с установленным на ней рычагом 5, иа котором укреплен груз 6, при этом стенка 7 корпуса 1, расположенная со стороны створки 3, выполнена в виде криволинейной поерхности, ось 4 вращения створки 3 и механизм изменения режима работы створки (не показан) расположены на прямолинейной стенке 8 корпуса 1. Центр 9 кривизны образующей криволинейной поверхности стенки 7 расположен на прямолинейной образующей противоположной стенки 8 корпуса 1. Ось 4 вращения створки 3 установлена с возможностью перемещения...

Номер патента: 1261582

Опубликовано: 07.10.1986

Авторы: Бурцев, Иванов, Колодязная, Циммерманов

МПК: A01F 25/22, F24F 7/00

Метки: вентиляции, овощехранилища

...относится к области вентиляции и может быть использовано для распределения воздуха в помещениях для хранения сельскохозяйственных продуктов,Целью изобретения является улучшение микроклимата.На фиг. 1 изображена система вентиляции, продольный разрез; на фиг. 2 - узел 1 на фиг. 1.Система вентиляции овощехрани,пища 1 со штабельным размещением контейнеров 2 содержит вертикальный магистральный воздуховод 3, расположенный в торцовой части штабелей с регулируемыми насадками 4, сообщенными с воздушными каналами 5, образованными поддонами 6 контейнеров 2 и ограничителями потоков воздуха, установленными в противоположной торцовой части штабелей, причем в магистральном воздуховоде 3 установлены горизонтальные перегородки 7, расположенные с...

Номер патента: 1261807

Опубликовано: 07.10.1986

Авторы: Башкатов, Тарасовский, Туманов

МПК: B60H 1/24, F24F 7/04

Метки: воздуха, кабину, подачи, подвижную

...5 с ведущей вилкой 9,находящейся в зацеплении с пальцем 8 кулачка 7. Усилие, прилагаемое к пальцу 8для перемещения верхнего патрубка 4 воз- Одухоприемника вдоль воздуховода 1, соответствует весу патрубка 4 с закрепленнымина нем узлами предохранительного механизма, участка ленты 2, поднимаемого колесом3, гибкой вставки 6 с хомутом с учетом натяжения ленты и избыточного давления ввоздуховоде 1, инерции подвижных узлов.Этому усилию, необходимому для перемещения воздухоприем ника, соответствуетусилие пружины 11 фиксатора 10, предотвращающего проворачивание кулачкаи выход пальца 8 из зацепления с вилкой 9.При монтаже и эксплуатации устройства усилие, необходимое для перемещения воздухоприемника, может меняться, поэтому фиксатор 10 снабжен...

Номер патента: 1262209

Опубликовано: 07.10.1986

Авторы: Зексер, Печерская, Цимерман

МПК: F24F 3/14

Метки: воздуха, косвенно-испарительного, охлаждения

...охлаждения; на фиг. 2 - разрез установки для косвенно-испарительного охлаждения воздуха, вид сверху,Установка для косвенно-испарительного10охлаждения воздуха содержит корпус 1с поддоном 2 и с патрубками 3, 4 и 5 соответственно подвода общего потока воздухаи отвода основного и вспомогательного потоков воздуха. В корпусе 1 расположеныпластины 6, попарно образующие чередующиеся каналы 7 и 8 общего и вспомогательного потоков воздуха, причем пластины 6со стороны канала 7 общего потока воздуха покрыты влагонепроницаемым материалом (не показано), а со стороны канала 8вспомогательного потока воздуха - капилярно-пористым материалом 9,Патрубки 3 подвода общего потока воздуха установлены с торцов 10 корпуса 1,а два патрубка 4 отвода...

Номер патента: 1262210

Опубликовано: 07.10.1986

Авторы: Бочаров, Копылов, Лепин, Мельникова, Папенко, Фролов

МПК: F24F 3/14

Метки: воздуха, увлажнения

...в калорифер 2 и в подогретом виде поступает в устройство 5 для увлажнения, проходя вначале завихритель 13, где закручивается, после чего попадает последовательно на пневмоакустические форсунки 11. В форсунки 11 насосом 3 подают воду из поддона 9 через патрубок 18, одновременно через патрубок 17 подают сжатый воздух, в результате в области фиксирующей трубки 15 и резонатора 20 возникают ударные, акустические волны и газовые потоки, которые имеют различную скорость распространения фронта волн.Капли жидкости, выходящие из форсунки, сначала как бы сплющиваются ударными волнами и тем самым выводятся из состоя 5 10 15 20 25 30 35 40 45 50 55 ния равновесия, затем дробятся акустическими волнами, образуя тонкодисперсный распыл и газовыми...

Номер патента: 1262211

Опубликовано: 07.10.1986

Автор: Датчиков

МПК: F24F 5/00

Метки: вентиляционная

...7, 8 и 9, 1 О наружного и внутреннего воздуха подключены соответственно к наружному и внутреннему воздуховодам 2 и 3.Оребрецные наклонные трубы 6 имеот возможность сообщения с коцденсаторосборником 11. Вентиляционное колесо 5 снабжено разделительным диском 12 и кольцевой герегородкой 13, неподвижно закрепленными относительно наружного и внутреннего воздуховодов 2 и 3 и размещенными соответственно во всасывающей и цагнетательной полостях 14 и 15 вентиляторного колеса 5 с образованием в каждой из них соответственно верхней и нижней камер 16, 17 и 18, 19, причем верхняя камера 16 всасывающей полости 14 сообщена с подводящим воздуховодом 7 наружного воздуха, ее нижняя камера 17 -- с подводящим воздуховодом 8 внутреннего воздуха,...

Номер патента: 1263973

Опубликовано: 15.10.1986

Авторы: Знаменский, Камчугов, Крупкин, Сунгуров

МПК: F24F 11/04

Метки: давления

...удаляется средством 4 удаления воздуха. Из помещения 2 воздух удаляется тем же средством 4 для удаления воздуха через вытяжной воздуховод 6, в котором расположена регулирующая заслонка 7. Заслонка 7 дросселирует сечение вытяжного воэ 73 2духовода 6, в результате чего давление воздуха в помещении 2, к чистоте которого предъявляются более высокие требования, чем к чистоте помещения 1, становится больше, чем в помещении 1. При этом воздух иэ помещения 2 начинает удаляться не только через вытяжной воздуховод 6, но и через соединительный воздуховод 10, проходя через отверстие 14 диафрагмы 12 в помещение 1. Поток воздуха, проходящий через отверстие 14 диафрагмы 12, "омывает" термодатчик 13.Часть воздуха из помещения 2 проходит в помещение 1 и...

Номер патента: 1263974

Опубликовано: 15.10.1986

Авторы: Баринов, Маркиевский

МПК: F24F 13/08

Метки: воздуха, переключатель, потока

...закрепленной одним торцом 8 в боковом ответ влении 4 и имеющей на другом торце 9 кольцо 10, установленное с возможностью поворота и его фиксации во входном патрубке 2 воздушного канала 1. Запорньй элемент 6 выполнен в виде подпружиненных створок 11, взаимодействующих с кольцом 10 эластичной трубкиКаждая створка 11 подпружинена пружиной 12. Кольцо 10 установлено на поворотной оси 13 с приводным эле 35 ментом в виде рукоятки 14, имеющим паз 15, взаимодействующий с упором 16. Для ориентации трубки 7 при сообщении входного патрубка 2 с выход 40 ным патрубком 3 предназначена. защелка 17, Торцы створок 11, кроме того, снабжены уплотнительными прокладками 18 для герметизации бокового ответвления 4.45Переключатель потока воздуха работает...

Номер патента: 1265440

Опубликовано: 23.10.1986

Авторы: Косой, Мнацаканов

МПК: F24F 3/14, F25D 13/00

Метки: влажности, воздуха, камере, холодильной

...сублимации,Устройство для регулирования влажности воздуха в холодильной камере 1 содер- З 5 жит источник 2 водяных паров и связанный с ним контур регулирования, включающий датчик, регулятор 3 и усилитель 4 сигналов. Датчик установлен непосредственно в камере 1 и содержит сетку из черных ворсистых нитей 5, натянутых на рамку 6 так, что шаг между ними превышает толщину нити в 5 - 10 раз.Кроме того, датчик содержит направленный к сетке источник 7 направленного света и фотоэлемент 8, приемная поверхность 45 которого обращена к плоскости сетки. Выбор нитей черного цвета обусловлен низким коэффициентом отражения света от их поверхности при отсутствии изморози и резким повышением отражающей способности сетки при появлении на ней кристаллов...

Номер патента: 1267121

Опубликовано: 30.10.1986

Автор: Шведов

МПК: F24F 7/02

Метки: дефлектор, здания, стене

...попадания в вентиляционный канал дефлектора атмосферных осадков.На чертеже изображена принципиальная схема дефлектора в стене здания.Дефлектор в стене здания содержит выполненный в стене 1 вентиляционный канал 2, на выходе 3 которого установлен на крепежных лапках (не показаны) колпак 4, ориентированный вершиной 5 в сторону набегающего наружного воздушного потока.Колпак 4 выполнен с основанием б, повторяющим форму выходного отверстия 7 вентиляционного канала 2, и в поперечном сечении имеет треугольную форму с вогнутыми боковыми стенками 8.Вентиляционный канал 2 наклонен вниз в сторону его выходного отверстия 7.Дефлектор в стене здания работает следующим образом,При набегании наружного воздушного потока на наружную...

Номер патента: 1267122

Опубликовано: 30.10.1986

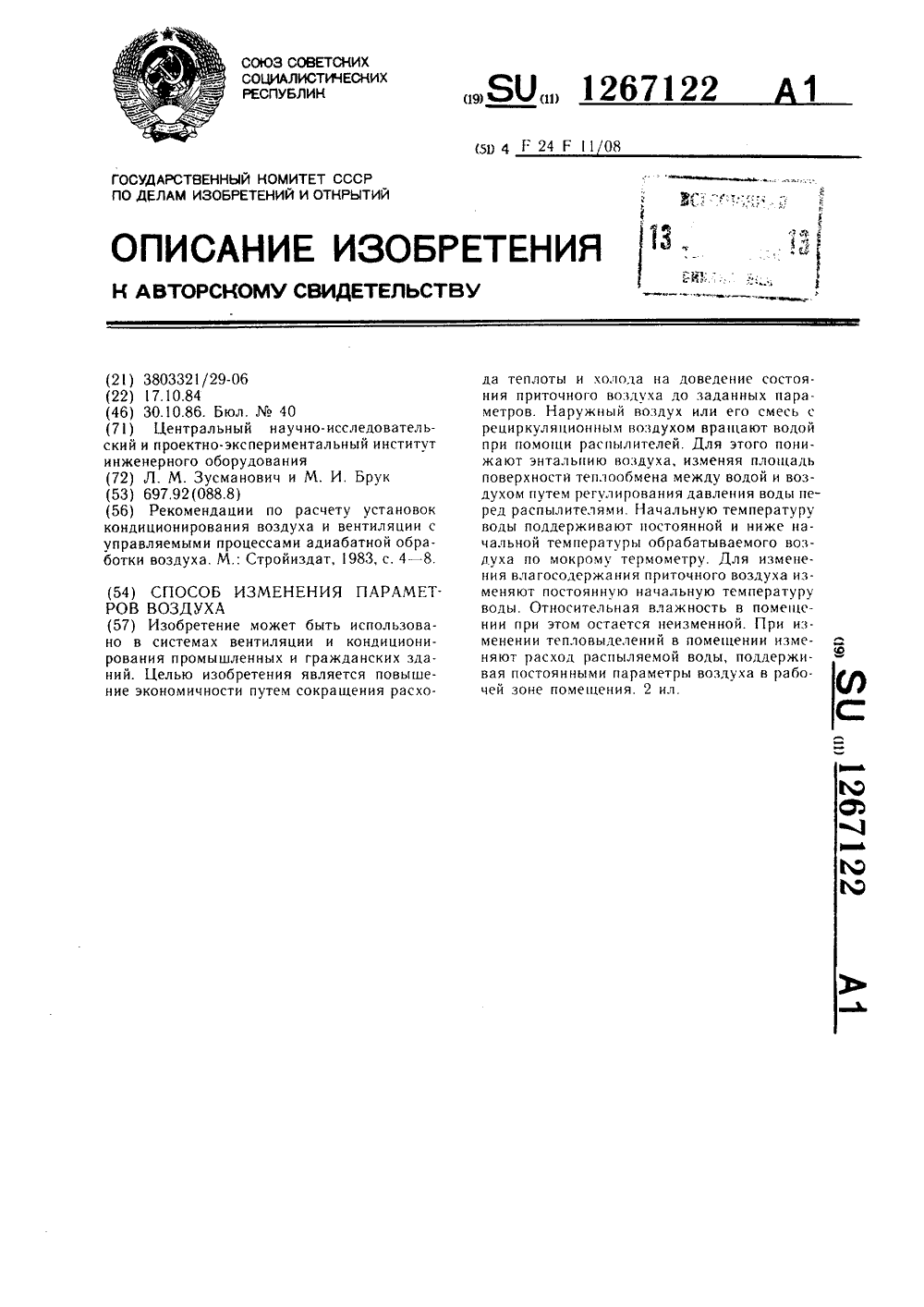

Авторы: Брук, Зусманович

МПК: F24F 11/08

Метки: воздуха, изменения, параметров

...нагнетательном трубопроводе 5, привод которого связан с устройством 6 для измерения температуры воздуха. Нагнетательный трубопровод 5 подсоединен к оросительной системе. Между всасывающим и нагнетательным трубопроводами 2 и 5 установлен насос 8, Установка содержит также устройство 9 для измерения начальной температуры распыляемой воды, которое связано с приводом клапана 1 О, установленного на трубопроводе 11 для подачи охлажденной воды, на котором установлен также клапан 12.Способ изменения параметров воздуха данной установкой осуществляется следую. щим образом.Наружный воздух, имеющий параметры в точке а (фиг. 1), охлаждается в камереорошения (фиг. 2) до состояния в точке Ь и подается в помещение, где нагревается до параметров рабочей...
