F24F — Кондиционирование воздуха; увлажнение воздуха; вентиляция; использование воздушных потоков для экранирования

Номер патента: 354231

Опубликовано: 01.01.1972

Авторы: Бикмуллин, Мазырин, Проектно, Столер, Техники, Центральный

МПК: F24F 13/06

Метки: ьиблиотена

...уханию скорости воздушного дмет изо б р етен положена надном, Межд вана кольце Изобретение относится к области вентиляции и касается воздухораспределительного устройства, используемого преимущественно для локальной вентиляции рабочих мест в условиях ограниченной высоты помещения.Известны воздухораспределительные устройства, включающие насадок с тангенциально расположенным патрубком,Однако такие устройства не позволяют создать нормальные санитарно-гигиенические условия на ограниченном участке - в зоне рабочего места.Цель изобретения - обеспечение быстрого затухания скорости воздушного потока,Для этого насадок размещен в диффузоре, имеющем вентилятор во входном патрубке.На чертеже изображено воздухораспределительное устройство.В...

Номер патента: 354232

Опубликовано: 01.01.1972

Автор: Супов

МПК: F16K 31/12, F24F 13/08

Метки: воздуха, клапан, расхода

...изображен предлагаемый клапан, общий вид.Клапан для регулирования расхода воздуха состоит из корпуса 1, поворотной заслонки 2 и пружины т.Заслонка 2 выполнена полой ными, имеющими прорези а и вращается на оси 4.Прорезь б в передней по отношению к набегающему потоку стенке выполнена по оси этого потока, а прорезь а в задней стенке выполнена на периферии заслонки, которая в поперечном сечении имеет 1-образную форму.Регулируемая среда втекает во внутреннююполость заслонки через прорезь б на передней 5 стенке и вытекает через прорезь а на заднейстенке.За счет реакции вытекающей из прорези аструи возникает крутящий момент, который стремится закрыть заслонку. Зтому моменту 0 противодействует пружина т. Крутящий момент, действующий на...

Номер патента: 354233

Опубликовано: 01.01.1972

Автор: Верхман

МПК: F24F 7/04, F24H 3/08

Метки: вентиляционная, приставка

...приставка к отопительному радиатору, имеющему пазы между секциями, содержащая коллектор для подачи наружного воздуха в помещение, отличаюи 1 аяся тем, что, с целью обеспечения притока подогретого наружного воздуха внутрь помещения при работе отопительного радиатора, коллектор выполнен с вертикальными трубками, образующими гребенку, часть элементов которой размещена в пазах между секциями отопительного радиатора. Изобретение касается отопления и вентиляции в зданиях.Известны конструкции, содержащиетор для подачи наружного воздуха,не обеспечивают приток подогретогоного воздуха.Цель изобретения - обеспечение притока подогретого наружного воздуха внутрь помещения при работе отопительного радиатора. Достигается это тем, что коллектор с...

Номер патента: 355456

Опубликовано: 01.01.1972

Автор: Тимофеенко

МПК: E06B 7/02, F24F 7/00

Метки: вентиляции, естественной, помещения

...канал 8, с расширительной камерой 4, в которой установлены лопастные элементы 5. Лопасти 6 элементов обли 5 цованы звукопоглощающим материалом 7,преимущественно, из технического войлока.Стенки канала облицованы слоем звукопоглощающего материала 8 с защитным слоем,например, в виде перфорированного металли 10 ческого листа 9.При отсутствии потока воздуха лопастныеэлементы выполнены с приводом. Канал снаружной стороны и со стороны помещениязакрывается решеткой 10 с жалюзи.15 При падении звуковой волны на вращающийся лопастный элемент переменный потоквоздуха разбивается, колебательная скоростьпри этом возрастает по сравнению со скоростью в свободной волне, вследствие чего20 эффективно поглощается энергия звуковойволны.С другой стороны,...

Номер патента: 355505

Опубликовано: 01.01.1972

Авторы: Бригов, Жаров, Коновалов, Крикун, Ткаченко, Шульга, Яворовска

МПК: F24F 13/06

Метки: 355505

...блок 17. Далее под воздействием веса контролируемого изделия происходит перемещение квадранта 2 с укрепленной на нем пластиной 15. После выдержки времени успокоения, квадрант 2 с пластиной 15 занимает новое положение, которое фиксируется двумя бесконтактными электронными датчиками положения 1 б, В зависимости от положения пластины 15 срабатывает тот или иной датчик 1 б. Таким образом линейное перемещение пластины 15 преобразуется в электрические сигналы, воспринимаемые логическим устройством электронцого блока 17.Результаты взвешивания фиксируются запоминающим устройством 19. После взвешивания заданного количества изделий срабатывает реле счета импульсов 20 и передает сигнал на электронный блок 17, который подает соответствующие...

Номер патента: 357424

Опубликовано: 01.01.1972

Авторы: Наладочное, Специальное

МПК: F24F 3/14

Метки: газа, косвенно-испарительного, охлаждения

...а чертетке изобряжецо описываемое устройство, общий вцд ц разрез по А - 1.Устро)ство,;ля косВеццо-попарит(.льцОГО охляждсция газа вклю)ает корпус 1 с поддоцом 2 и патрубкями т - 5 соответственно для ВхоДЯ возДУх Я, Лл Я выхОДЯ Осцове 1 ОГО потОИЯ для В 1)ходя всцомогатсльцого потока Возд 1 хя и те)плообмеццые пластины,Теллообмеццые пластины вмонтировацы в устройство в вцдс лвух наборов 6 и 7. Нижцце части пластин опущены в )поддон,с водой.Теплообмеццые плястиць) пабора 6 Выполцепы составными, один пз элементов котор)х изготовлец из )яиллярцо-пористого материала, а другой - из водонепроницаемого.Теплообмсп)ц.с пластины цаборя 7 вьполцены из кяпиллярцо-пористого материала.Устройство работает следующим образом. Газ (воздух), подаваемый...

Номер патента: 357425

Опубликовано: 01.01.1972

Авторы: Вентил, Всесоюзный, Давыдов, Дмитренко, Куликов, Кучеров, Мирончук, Проектно, Харченко, Щекин

МПК: F24F 13/04

Метки: камера, смесительная

...друга в одной плоскостиво взаимно перпендикулярном направлениивдоль продольной осн кощиционера, В проемедля выхода смешанного воздуха установлено25 сопротивление 10.Смесительная камера работает следующимобразом,При воздействии разряжения, создаваемоговептиляторпой установкой 11 наружный и ре.циркуляционный воздух через клапаны поступает в омесительную камеру кондиционера. Перемещаясь по расширяющимся каналам б, наружный воздух расслаивается створками 4 на отдельные параллельные струи и, расширяясь, уменьшает скорость и кинетическую энергию движения равномерно по всему сечению,Рециркуляционный воздух при прохождении по сужающимся каналам 7 расслаивается створками б на отдельные параллельные струи и, перемещаясь из широкой части...

Номер патента: 358584

Опубликовано: 01.01.1972

Авторы: Агафонов, Волков, Каган, Сорин

МПК: F24F 13/08

Метки: воздуха, клапан, расхода

...еделеорпусе воркановлен на из прохов друет быть вь п. 1, отли элемент аюи 1 иися тем, что выполнен в виде Изобретение относится к вентиляции и кондиционированию воздуха.Известен клапан для регулирования расхода воздуха, включающий корпус и смонтированные в нем шарнирно соединенные створки, приводимые в действие тягой, пропущенной через стенки корпуса,Однако такой клапан характеризуется малым аэродинамическим сопротивлением.Цель изобретения - повысить равномерность распределения воздуха и снизить шум,Это достигается тем, что в корпусе клапана за шарнирно соединенными створками по ходу движения воздуха установлен дросселирующий элемент, причем одна из створок шарнирно соединена с тягой, проходящей через отверстие, образованное в другой...

Номер патента: 359862

Опубликовано: 01.01.1972

Авторы: Иностранец, Оес

МПК: F24F 1/02

Метки: воздуха, кондиционирования

...отверстие, а вентиляторвыполнен с кожухом, установленным с возможностью вращения,На чертеже показана предлагаемая установка, вид спереди,Установка включает корпу нижнейчасти которого размещены в аборныеотверстия 2 и фильтр 3. Венти и электродвигатель 5 установлены в еб,выполненном с возможностью вр вместе Над кожухом б размещены теплообменники 10 и 11 для холодной и горячей воды соответственно.Стенки корпуса 1, заслонки 12 и И, теплообменники 10 и 11 и кожух б образуют ряд камер: охлаждающую 14, байпасную 15, подогревающую 1 б и смесительную 17. Размеры патрубка вентилятора 4 соответствуют размерам входных отверстий каждой из камер 14, 15 и 1 б.В верхней части корпуса 1 размещен патрубок 18 для выхода отработанного...

Номер патента: 360520

Опубликовано: 01.01.1972

Авторы: Государственный, Злотников, Ленинградский, Мигдал, Общественных, Проектный, Сыроватко, Швейной, Экспериментального

МПК: F24F 5/00

Метки: пдтелтно-технпчесньиьлиотека

...ть, о и о уста бующ низИзобретение отоосится к области холоилыной технички и конл 11 ционирования возЦель изобретеция - повышение холодапроизвол ителыцости установкн. Достнгаетсяэто тем, что на подаощем трубопроволе усталовки смонтирована гидроколоцца, котораяможет иметь,измерительное устройство с датциком для автсматического )еглиповация, а 20кажчая из оросительных, камер имеет уравпц гелыый бачок.Изобретение поясняется чертежом,Устапавка для ковдиционирования воздуха включает холодильные машвны 1, подающнй трубопровод 2, Ортесительные камер.1 3,уравцителыцые бачки 4,с поплавковыми клапанами 5, клапаны б, пассосы 7, отводящийтрубопровод 8, аикумулируощую емкость 9,гидроколонну 10 со стояком и переливом 11, зв а котором может быть...

Номер патента: 383475

Опубликовано: 01.01.1973

Автор: Исследовательский

МПК: B05B 3/12, F24F 6/16

Метки: 383475

...достигается тем, что вращающийся конус образован из подвижных секций, выполненных из упругих пластин, соединенных между собой по высоте конуса внахлестку, а в его вершине - шарнирно.На фиг. 1 показано предлагаемое устройство, обгций вид; на фиг. 2 - разрез по А - А фиг. 1. Устройство содержит электродвигатель 1, опугценный вершиной в поддон 2, вращаю. шийся конус, образованный подвижными секциями 3, выполненными из упругих пластин, соединенных между собой внахлестку по высоте конуса, а в его вершине - с помощью шарнирного крепления 4, установленный в основании конуса диск 5 и механизмы 6 сдвигания и раздвигания секций 3. о Устройство работает следующим образомП ри вр а сцен ни электродвигател я 1 жидкость персмс цается по...

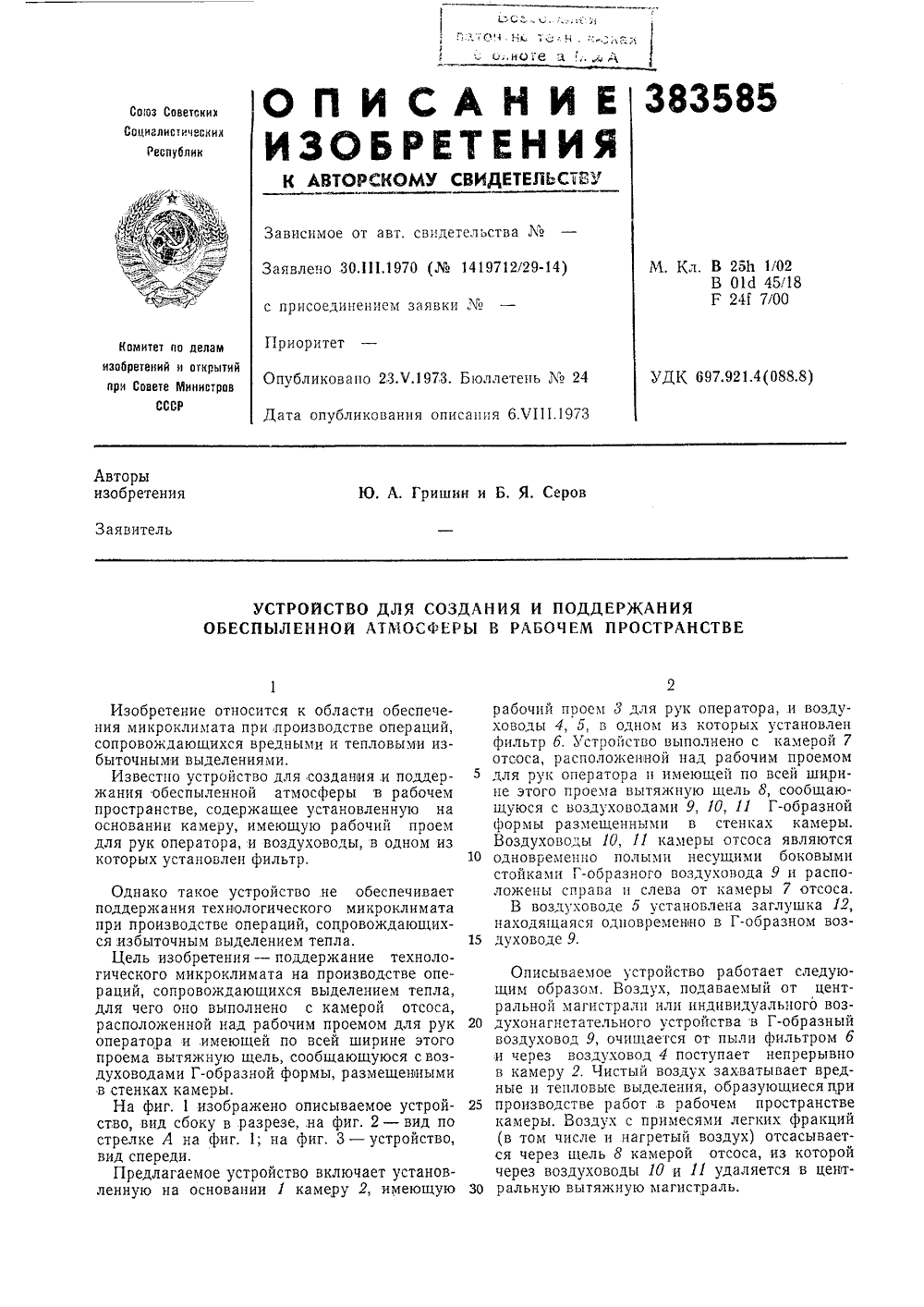

Номер патента: 383585

Опубликовано: 01.01.1973

Авторы: Гришин, Серов

МПК: B01L 1/00, B08B 15/02, F24F 7/00 ...

Метки: атмосферы, обеспыленной, поддержания, пространстве, рабочем, создания

...уст основании камеру, имеющую для рук оператора, и воздухов которых установлен фильтр,рабочий проем 3 для рук оператора, и воздуховоды 4, 5, в одном из которых установлен фильтр б. Устройство выполнено с камерой 7 отсоса, расположенной над рабочим проемом 5 для рук оператора и имеющей по всей ширине этого проема вытяжную щель 8, сообщающуюся с воздуховодами 9, 10, 11 Г-образной формы размещенными в стенках камеры.Воздуховоды 10, 11 камеры отсоса являются 10 одновременно полыми несущими боковымистойками Г-образного воздуховода 9 и расположены справа и слева от камеры 7 отсоса.В воздуховоде 5 установлена заглушка 12,находящаяся одновременно в Г-образном воз духоводе 9,Описываемое устройство работает следующим образом. Воздух,...

Номер патента: 383900

Опубликовано: 01.01.1973

Автор: Вител

МПК: F04F 5/00, F24F 13/04

Метки: эжектор

...а. При полном раздвигании пласпни всасывающие опверстия переирываюпая и эжектор превращается в прямой участочек воздуховола,П:р едм ет,и з,о бр ет еиия Эжектар, уатана но в воздухаводе а жащий корпусеиме сти,я, пареирываемь ми, отличающийся чения постоянства к духа, выходящего ные плаапины уире стеньках кордуса и меннапо сечения.ие атнааипся и эжекторам, исдля отсоса или смещения газов и корпус, имеющий Эаасыиаюшие реирываемые пОво 1 ропными пластения - обеапечить постояссст мешанного воздуха, выходяще Доапигаепся это тем, что его ловарощные пластичны ущреплены на пропи(волежащих стен ках карнуаа и образуют канфузар переменново сечения.На чертеже п 1 реп 1 атавлен эжектор, цродольный разрез.Он содержит жОрпус 1 с ваасываюшими от...

Номер патента: 383948

Опубликовано: 01.01.1973

Автор: Вител

МПК: F16L 27/02, F24F 13/02

Метки: воздуховода, звеньев, соединение, трубчатых

...на торвоздуховода.Цель изобретения - уменьшение коэффициента трения.Для этого один из полых шарнирных элементов подвешен внутри другого посредством тяги.Иа фиг, 1 изображено предлагаемое соединение; на фиг. 2 - разрез по А - А 1 иа фиг. 1.Соединение трубчатых звеньев воздуховода включает полые шарнирные элементы 1 и 2, укрепленные на торцах этих звеньев. Один из полых шарнирных элементов 1 подвешен посредством тяги 3 внутри шарнирного элемента 2 к крышке 4, которая для удобства монтажа сделана съемной.При поворотах шарнирный элемент 1своим патрубком перемещается в вырезе шарнирного элемента 2, а конфигурация выреза элемента 1 обеспечивает беспрепятственный проход воздуха при всех углах поворота, при этом тяга 3 работает на...

Номер патента: 383969

Опубликовано: 01.01.1973

Авторы: Карпухин, Мельников

МПК: B64D 13/00, F24F 13/06

Метки: вентиляции, индивидуальной, места, освещения, рабочего

...устройства гайкой 7.На внутренней стороне крышки 6 устано 1 влен неподвижньш контакт 3, взанмодейспвую щучий с контактом 9, установленньем на держателе линзы 10. Держатель выполнен в виде двух конценпричесии расположенных цилнндрэв 11 и 12, собранных в пакет при помощигайдуки 13.с На наружном цилиндре 12 держателя укреплена ручка 14, при помощи которой осуществляется вращение держателя линзы, обеспечивающее замыканле ко)нтактов 8 и 9.В шаровой опоре 3 выполнена кольцевая 5 камера 5, открытая в сторону распределительной камеры 16, сообщающейся при помощи штуцера 17 с системой подачи сжатого воздуха (на чертеже не показана).Кольцевая камера 16 с помощью отверстий с 18 соединена с кольцевой щелью 19, величиназазора которой регулируется...

Номер патента: 385141

Опубликовано: 01.01.1973

Авторы: Научно, Оборудовани, Сооружений

МПК: B05B 3/12, F24F 6/16

Метки: жидкости, распылитель

...на фиг. 2 - развертка несущего полого конуса; на фиг. 3 - развертка перфорированной обечайки.Распылитель состоит из электропривода 1, вал которого соединен с валом 2 распылителя, несущих полых конусов 3, перфорированной обечайки 4 и плоских дисков Б,Распылитель работает следующим образом.Вращательное движение от электропривода 1 передается на вал распылителя 2, а через него на несущие полые конусы 3, перфорированную обечайку 4 и плоские диски 5,Распыляем ая жидкость, содержащаяся вподдоне аппарата 6, поднимается вверх по 5 внутренней поверхности несущего полого конуса 3. Достигнув перфорированной стенки, жидкость выбрасывается через отверстия А и Б в междисковые полости В, образованные дисками б. Наличие дисков Б позволяет на- О...

Номер патента: 385142

Опубликовано: 01.01.1973

Автор: Гарькавый

МПК: F24F 7/04

Метки: вентиляционное

...приспособления.На фиг.изображено устройство, вид сбоку; на фиг. 2 - то же, вид спереди; на фиг. 3 -узел зацепления пластин одна с другой, 50 Вентиляционное устройство включает магистральный коллектор 1 с продольной щелью, перекрытой подвижными элементами 2, выполненными в виде набора пластин с ограничительными зацепами на торцах, Пластины установлены одна над другой с возможностью перемещения в пазовых направляющих 3, смонтированных по длине коллектора 1. Внутри коллектора имеется привод 4, соединенный посредством роликов 5 и троса б с подвижной рамой 7 отсасывающего приспособления 8. Отсасываюшее приспособление содержит воздуховод 9 с поворотным устройством 10, соединяющий магистральный коллектор 1 с вытяжной панелью 11.В...

Номер патента: 385143

Опубликовано: 01.01.1973

Авторы: Брауде, Кац

МПК: F24F 11/00, G05D 23/00

Метки: помещении, температуры

...времяпаузы исполнительного регулирующего органа,Выключатели В 1 и В предназн ляотключения соответствующего пом отустройства регулирования.Устройство работает следующим образом.При изменении температуры в одном помещении 2, температура, измеряемая датчиком1, становится выше нормы, определяемой за.датчиком 3 этого помещения, Сигнал разбаланса через многоканальный избирающийблок 4 вызывает замыкание контакта 12. Реле РБ становится под напряжение, в результате чего оно включается. При этом размы.кается нормально замкнутый контакт 1 РБчтобы воспрепятствовать открытию исполнительного органа 10 и замыкается нормальноразомкнутый контакт 1 РБ.При этом исполнительный регулирующийорган в зависимости от замыкания (размыкания) контакта импульсного...

Номер патента: 386143

Опубликовано: 01.01.1973

Авторы: Вител, Иванов, Лковский, Пушнова

МПК: E21F 3/00, F24F 3/04

Метки: кондиционер, пневматический, шахтный

...с воздухИзобретение относится к горнодобывающей промышленности и может быть использовано там, где необходима очистка, охлаждение и осушение воздуха, например, в тупиковых выработках глубоких шахт.Известные передвижные кондиционеры не обеспечивают достаточной эффективности охлаждения воздуха, а там, где по условиям безопасности ведения горных работ примене. ние электроэнергии не допускается и в качестве привода кондиционеров используют пнев. матические двигатели, отработанный воздух от этих двигателей не используется в холодильной машине для охлаждения воздуха, подаваемого в рабочий забой.Кондиционер позволяет использовать дополнительный,источник холода и тем самым повысить эффективность охлаждения кондиционируемого воздуха. Это...

Номер патента: 386211

Опубликовано: 01.01.1973

Автор: Мищенко

МПК: F24F 13/02

Метки: отсоса, пыли

...всасывающее сечение его раз 25 вернуто под любым углом,отво со Устройствоепосред(ственключающее газа и т. и,образованиия,приопособле. для отсоса пыл но от мест их воздухоприемное Изобретение относится,к области вентиляционной технички и предназначено для отсоса пыли, газа и т, п. непосредственно от мест их образования.Известно устройство для отсоса пыли, газа и т.,п. непосредственно от места их образования, включающее воздухоприемное приспособление, присоединенное к укрепленному на опорном кронштейне воздуховоду, забвенья которого соединены посредством шарниров.Цель изобретения - облегчение ,процесса перемещения воздухоприемного приапособле. нация в любую точку обслуживаемой зоны.Для этого в предлагаемом устройстве каждый из шарниров...

Номер патента: 386212

Опубликовано: 01.01.1973

Авторы: Лавров, Хромов

МПК: F16K 31/04, F24F 13/10

Метки: закрывания, заслонки

...пружина 17 кручения прижимает к упору 8,Пружина 18 кручения, установленная напальце 12, упирается одним концом в коро мысло, а другим - в нижнюю плоскость поводка. Она удерживает коромысло в таком положении, при котором его конец с выпустом расположен над верхней плотскостью поводка,шплинты 19, установленные в отверстиях 10 пальцев 12 и 15 препяпствуют вьопадению последним. Пружина 20 предназначена для за- крытая заслонки, К силовому рычагу 5,приварена бобышка 21, в которую ввертьвается регулируемый упорный болт 22, стопорящийся 15 гайкой 23.Устройство р а ботает следующим образом.При подаче напряжения на электромеханизм 1 вал механизма вместе с рычагом 5 вращается в сторону закрытия заслонки со 20 скоростью 0,05 об/сек. Под...

Номер патента: 386803

Опубликовано: 01.01.1973

Авторы: Быховскнх, Мигдал, Михалев, Снльман, Ушакевич

МПК: B63J 2/04, F24F 5/00

Метки: воздуха, охлаждения

...1, воздухоохладитель 2, трубчатый теплообменник 3, циркуляционцый насос 4 забортной воды, циркуляциооный насос 5 рабочей воды, дросселыный клапан 6 подачи отеплеоной рабочей воды в теплообмеоник 3, дроссельный клапан 7 подачи отепленной пресной рабочей воды в испаритель холодилыного устроиства 8 приема рабочей пресной воды из ля холодилыного устротстерва, клапа конденсата конденсатным насосом 5 11 приема рабочей пресной воды и мецсчика 3, трубопровод 12 для заб ды, кланаи 13, соединяющий межлр странство теплообменнцка 3 и испа лодилыного устройства 1 кран 14 с10 15 для подпиткн от системы, прес водомерные колонки 16. Установка работает следующим образом.Нагретая рабочая вода (пресная вода)по ступающая из воздухоохладителя 2 в трубчатый...

Номер патента: 387191

Опубликовано: 01.01.1973

Авторы: Ител, Комарчева

МПК: F24F 6/14

Метки: воздуха, увлажнения

...изобретения Изобретение относится к устройствам, создающим искусственный микроклимат.Известно устройство для увлажнения духа, состоящее из воздуховода и эжеЦель изобретения - увеличить поверх обмена и степень перемешивания взаим ствующих сред,Это достигается тем, что эгкектор выполнен из ряда последовательно установленных в воздуховоде по ходу движения воздуха конфузоров, имеющих на конце прямолинейные участки, причем поперечное сечение каждого последующего по ходу движения воздуха конфузора больше поперечного сечения предыдущего.На чертеже изображено предлагаемое устройство. Устройство состоит из конфузоров 1, размещенных в воздуховоде 2, сопла г с регулятором 4 подачи воды.Вода, вытекающая из сопла 3 захватывает струи воздуха,...

Номер патента: 387853

Опубликовано: 01.01.1973

Автор: Евтихиев

МПК: B30B 15/34, F24F 7/04

Метки: 387853

...7 с закрепленными на нем рычагами 8 и 9 с установленными на их концах роликами 10, взаимодействующими со шторами 3. При этом рычаг 9 выполнен двупле чим, плечо 11 которого взаимодействует снижней плитой 12 пресса через тягу 13 и односторонний упор 14 с возможностью регулировки.В нижнем положении плечо 11 рычага 9 20 удерживается нижней плитой 12 пресса черезодносторонний упор 14 и тягу 13, а в верхнем положении (штора опущена) - упором 15.К заслонке б шарнирно крепится толкатель 1 б, перемещающийся вниз по направляю щей 17 под действием собственного веса, авверх - при помощи упора 18 шторы 3.Описываемое устройство работает следую.щим образом.При загрузке или разгрузке пресса шторы 3 30 и заслонка б находятся в крайнем верхнем по387853...

Номер патента: 388175

Опубликовано: 01.01.1973

Автор: Вител

МПК: F24F 6/16

Метки: воздуха, увлажнения

...- достижение более полного испарения разбрызгиваемой воды и перенасыщение воздуха. Достигается это тем, что в корпусе устройства смонтированы форсунки и дополнительно установлен осевой вентилятор с пустотелой ступицей.При этом за каждым вентилятором по ходу двиокения воздуха размещены вихревые лопасти, образующие водосливные отверстия, расположенные соосно пустотелым ступицам осевых вентиляторов.1-1 а фиг, 1 схематически изображено устройство для увлажнения воздуха; на фиг. 2 - нижние вихревые лопасти в двух проекциях; на фиг. 3 - верхние вихревые лопасти в двух проекциях.Устройство для увлажнения воздуха включает корпус 1, жалюзи 2 для подачи свежего воздуха, жалюзи 3 для подачи рециркуляционного воздуха, воздушные лопасти 4 и...

Номер патента: 388176

Опубликовано: 01.01.1973

Авторы: Зерцалов, Романцов

МПК: F24F 13/065

Метки: ьиьлиотии

...10Это достигается тем, что внутри рабочего колеса смонтирован с возможностью вращения открытый со стороны патрубка барабан, боковая поверхность которого имеет отверстия. 15На фиг. 1 представлено предлагаемое устройство, поперечный разрез; на фиг. 2 - разрез по рабочему колесу.Устройство для раздачи приточного воздуха состоит из присоединенного к воздуховоду 20 патрубка 1 и рабочего колеса 2, установленного на оси 3 с возможностью вращения и имеющего лопасти 4, изогнутые в виде Сегнерова колеса. Лопасти 4 образуют отверстия а. Внутри рабочего колеса смонтирован с воз можностью вращения относительно оси 3 открытый со стороны патрубка барабан 5, боковая поверхность барабана имеет отверстия б, Количество отверстий в боковой...

Номер патента: 388426

Опубликовано: 01.01.1973

Автор: Иностранна

МПК: F24F 13/06, F24F 9/00

Метки: iшйо-тх, всесоюзая, есная

...стенками замкнутого воздуховода образована камера, имеющая приточный насадок иотражательный экран, под когорым размещены перфорированные плиты,На фиг. 1 изображено предлагаемое устройспвопоперечный разрез; на фиг, 2 - узел1 на фиг. 1,Вентиляционутый распреверстиями а щийся,с овпубкными огверстпими б. Перед от верстиями а замкнутого воздуховода расположены вертикальная 2 и горизонтальная 3 пластины, образующие со стенками воздухо вода канал в с зазором, который вьвполняетсяболыше отверстия а. Между наружными стенками замкнутого воздуховода образована камера 4, площадь которой соответствует площади зоны, воздух в которую подают через 10 приточный насадок 5. Камера имеет отражательный экран 6, под которым расположены перфорированные...

Номер патента: 389357

Опубликовано: 01.01.1973

Авторы: Блинов, Любарский, Рафес

МПК: F24F 6/06, G05D 22/00

Метки: воздуха, увлажнения

...ходовой винт б с маховиком 7 и втулкой 8, несущей крыльчатку 2, установленную с,возможностью продольного перемещения в пазах тела.Устройство работает следующим образом.Обрабатываемый воздух с определенным запасом энергии через входной патрубок попадает на лопасти крыльчатки 2, прои этом часть энергии потока отдается крыльчатке, и она начинает вращаться вместе с валом 4 и ротором 8, закрепленными на валу. При вращении ротора часть влагопоглощающего материала входит в воду, уровень которой поддерживается поплавковым регулятором, в результате,вся,поверхность ротора станет влажной. Обрабатываемый воздух выходит из крыльчатки и попадает на влажную, поверхность ротора, увлажняется и далее через выходной патрубок поступает к...

Номер патента: 389358

Опубликовано: 01.01.1973

Авторы: Абрамов, Казарновский

МПК: B01D 53/26, F24F 3/14

Метки: воздуха, осушения

...материалом, отличаюи 1 ееся тем, что, с целью повышения эффективности, поглощения влаги и регенерации влагопоглощающего материала, внутри корпуса смонтированы секции, установленные коаксиально с зазором, причем на поверхности каждой секции под слоем влагопоглощающего материала размещены взаимно параллельно электроды. Изобретение относится к у 1 строиствам дляосушения воздуха, преимущественно в установках кондиционирования воздуха, включающим корпус с электродами, разделенными влагопоглощающим материалом,5Такие устройства обладают недостаточнойэффективностью поглощения влаги и регенерации влагопоглощающего материала,Отличительной особенностью предлагаемого устройства является то, что внутри корпуса смонтированы установленные коаксиально...

Номер патента: 389359

Опубликовано: 01.01.1973

Авторы: Авторы, Захаров, Лакеев

МПК: F24F 11/02, F24F 6/08

Метки: воздуха, для, увлажнения

...что вал устройства выполнен польгм, присоединенным к патрубку для подачи воздуха, и имеет регулирующий клапан. Цилиндры выполнены с дополнительно установленными в торцах стеньками, причем в бобековых стенках цилиндра и одной из торцовых образованны отверстия.Изобретение поясняется чертежом.Устройство для увлажнения воздуха включает корпус 1 с напревателем 2, концентри,- чески расположенными на валу цилиндрами 8, распределительное устройство 4, снабженное мембраной б и двумя клапанами б, смонтированными на штоке 7, совершающем возвратно-поступательное движение от электромагнита 8.Поди гка воды в корпусе осуществляется с помощью клапана 9.Устройство работает следующим образом.Перед г;уском электродвигателя 10 вклеочается нагреватель 2 с...
