F24F — Кондиционирование воздуха; увлажнение воздуха; вентиляция; использование воздушных потоков для экранирования
Устройство для утилизации тепловой энергии вытяжного воздуха
Номер патента: 1370380
Опубликовано: 30.01.1988
МПК: F24D 11/02, F24F 5/00
Метки: воздуха, вытяжного, тепловой, утилизации, энергии
...распылителю10 оросительной камеры 3 и через отвод 24 к потребителю горячего водоснабжения (не показано).В приточном канале 2 за оросительной камерой 9 может быть расположендополнительный теплообменник 25, амежду рекуперативным теплообменником5 и тепловым насосом 6. - датчик 26 25температуры, который подключен к установленным на входах 16 и 17 теплообменника 5 и теплового насоса 6 регулирующим элементам 27 и 28.В поддоне 13 может быть располо- ЗО жен регулятор 29 уровня жидкости,который подключен к приводу (не показано) насоса 30. Второй тепловойнасос 18 и оросительная камера 9 могут быть подключены параллельно к1370380 ный воздух подается в помещение (непоказано),40 Составитель М,РащепкинТехред А.Кравчук Редактор М.Петрова Корректор...
Устройство для отопления и вентиляции помещения
Номер патента: 1370381
Опубликовано: 30.01.1988
Автор: Рокшин
Метки: вентиляции, отопления, помещения
...отопления и вентиляции помещения 1 с системой 2 центрального отопления содержит теплообменник, расположенный в нише 3 наружной стены 4, перекрытой со стороныпомещения 1 съемной панелью 5, и выполненные в нижней и верхней частяхпанели 5 входные и выходные отверстия 6 и 7, Теплообменник выполцец в виде двух параллельно расположеццьг труб 8 и 9, подключенных к системе 2 центрального отопления, и кожуха 1 О, охватывающего трубы 8 и 9 с образованием воздушной полости 11 и снабженного в верхней и нижней частях соответственно впускными и выпускными окнами 12 и 13, причем отверстия 6 и 7 и окна 12 и 13 выполнены щелевидными, а панель 5 и кожух 10 снабжены перекрывающими их наклонными козырьками 14 и 15, 16 и 17, направленными в верхней и...
Вытяжной зонт
Номер патента: 1370382
Опубликовано: 30.01.1988
Автор: Федотов
МПК: F24F 7/06
...М,ПетроваТехред А.Кравчук г,З.Гири рре Заказ 393/3 Тираж 663И 11 И Госуларственного копо делам изобретений иМосква, Ж, Раушска писное тета СССРкрытийнаб д. 4/5 3 играфическое предприятие, г. Ужгород, ул, Проектная, 4 извод енно 1 13703Изобретение относится к технике вентиляции.Цель изобретения - улучшение условий труда путем регулирования вы 5 тяжки воздуха по площади входного отверстия.На фиг.1 изображен вытяжной зонт; на фиг.2 - разрез А-А на фиг.1; на фиг.3 - пластина, общий вид, 10Вытяжной зонт содержит корпус 1 с входным отверстием 2 и выпускным патрубком 3, размещенную в отверстии 2 перфорированную вставку 4, образующую с корпусом 1 зазор 5. Кор пус 1 снабжен осью 6, расположенной по длине отверстия 2, а вставка 4 выполнена в...
Способ кондиционирования воздуха
Номер патента: 1370383
Опубликовано: 30.01.1988
Авторы: Грудзинский, Кац, Поз
МПК: F24F 11/00
Метки: воздуха, кондиционирования
...воздуха 20осуществляют следующим образом.В начальный момент обрабатываемыйвоздух имеет конечную температурупосле калорифера и температуруи С по мокрому и сухому терм, смометрам после оросительной камерыпри постоянном влагосодержании д == сопэ (фиг.1), При отклонении параметров приточного воздуха от заданных его нагревают в калорифере, З 0расположенном перед оросительной камерой, в зависимости от температурывоздуха в помещении до значенияс последующим увлажнением в оросительной камере в линейной зависимости от значений температуры 1 м имокрого и сухого термометров заоросительной камерой до значенийи С . при с 1 = сопят,аВо всем диапазоне обработки воздуха поддерживают соотношение= а, + Ь при й = сопят, причем аи Ь также имеют...
Вентиляционное устройство
Номер патента: 1370384
Опубликовано: 30.01.1988
Авторы: Тарасовский, Шатохин
МПК: F24F 13/02
Метки: вентиляционное
...1 гВентиляционное устройство содержитвоэдухораспределитель 1, телескопически соединенные между собой неподвижный и подвижный воздуховоды 2 и 3и приводной механизм. Неподвижный и 20подвижный воздуховоды 2 и 3 снабжены фланцами 4 и 5, а приводной механизм выполнен в виде закрепленныхна фланцах 4 и 5 пружины 6 растяжения и гибкой оболочки 7, образующей 25с воздуховодами 2 и 3 полость 8 дляподачи управляющей среды 9,Неподвижный воздуховод 2 снабженуплотнительными кольцами 1 О и подпружиненными шариками 11, контактирующими с подвижным воздуховодом, В одном из фланцев выполнено отверстие12. Шарики 11 подпружинены разрезнымкольцом 13.Вентиляционное устройство работает следующим образом.При подаче управляющей среды 9через отверстие 12 в полость...
Устройство для перекрытия проема вытяжной шахты
Номер патента: 1370385
Опубликовано: 30.01.1988
МПК: A62C 3/14, F24F 13/08
Метки: вытяжной, перекрытия, проема, шахты
...вытяжной шахты 2 содержит корпус3, установленную в нем на горизонтальной оси 4 поворотную заслонку 5,снабженную н верхней части автоматическим замком 6, и приводной механизм 7. Кроме того, устройство дополнительно содержит установленную наоси 4 поворотную рамку 8, охватывающую заслонку 5 и соединенную с замком 6 и приводным механизмом 7. Ось4 установлена на корпусе 3 с помощьюподшипников 9. Заслонка 5 может бытьвыполнена из огнестойкого материала.Устройство работает следующим об-,разом,При возникновении в помещении аварийной ситуации, когда содержаниевредностей превышает предельно допустимую норму, подается команда спульта управления, при этом срабатывает приводной механизм 7, в данномслучае трос, который стравливаетсяи рамка 8 совместно...
Устройство для регулирования расхода воздуха
Номер патента: 1370386
Опубликовано: 30.01.1988
Авторы: Косилов, Миронов, Пивен, Урайкин, Ямщиков
МПК: F24F 13/08
...5, закрепленном на валу 6, который проходит внутри вала3, т.е. эти валы выполнены коаксиальными. На противоположной стенке корпуса 1 (не показано) установлена вторая направляющая с диском, которыйзакреплен на валу 7, причем для одно.временного поворота направляющих наодин и тот же угол валы 6 и 7 соединены между собой скобой 8.Так как на вал 3 одновременно можно наматывать еще одну гибкую створку 9, то устройство дополнительносодержит направляющую 10 и диск 11,а также аналогичную конструкцию упротивоположной стенки корпуса 1,Дополнительные направляющие и диски установлены на коаксиальных валак12 и 13, соединенных между собой скобой 14,Гибкие створки 2 и 9 могут бытьвыполнены иэ тонкой листовой стали статочную жесткость и гибкость, а...
Кондиционер-доводчик
Номер патента: 1372156
Опубликовано: 07.02.1988
Авторы: Коссовский, Лупарев, Ставицкий, Эйкалис
МПК: F24F 1/00
Метки: кондиционер-доводчик
...перемещения и снабжен фиксатором 9. Обращенная к теплообменнику 8 боковая стенка 10 патрубка 3 выполнена из воздухонепрони цаемого материала и закреплена верхней частью на торце 11 патрубка 3, а нижней - зафиксирована на верхней стенке теплообменника 8, например, с помощью крыыки 12 и фиксатора 13. 40Противоположные стенки (не показано) выходного патрубка 3 снабжены продольными прорезями 14 и установленным в них с возможностью перемещения стержнем 15, а эластичная стенка 45 10 контактирует с ним наружнойповерхностью.Кондиционер-доводчик работает следующим образом.Свежий воздух подается от централь ного кондиционера (не показано)через входной патрубок 2 в приемную камеру и через сопла 7 перегородки 6 поступает в смесительную...
Устройство для обработки воздуха в хранилище сельскохозяйственных растительных продуктов
Номер патента: 1372157
Опубликовано: 07.02.1988
Авторы: Кулаков, Мартынова, Филиппов
МПК: A01F 25/08, F24F 3/14
Метки: воздуха, продуктов, растительных, сельскохозяйственных, хранилище
...сельскохозяйственных растительных продуктов.Целью изобретения является снижение потерь продуктов путем уменьшения капелькой влаги в приточном воэдухе.На фиг. 1 представлена принципиальная схема предлагаемого устройства; на фиг. 2 - разрез А-А на фиг. 1.Устройство для обработки воздуха в хранилище сельскохозяйственных растительных продуктов содержит расположенный в грунте подпольный воздуховод 1, установленный на его входе нагнетатель 2 и размещенный эа ним по ходу приточного воздуха распылитель 3, имеющий основные и дополнительные форсунки 4 и 5, первые иэ которых направлены в сторону нагнетателя 2, а вторые - в сторону размещенной в воздуховоде 1 под выпускными отверстиями 6 увлажняемой насадки 7.Под увлажняемой насадкой 7...
Устройство кондиционирования воздуха
Номер патента: 1372158
Опубликовано: 07.02.1988
Авторы: Бошерницан, Зексер, Мариненко, Печерская, Цимерман
МПК: F24F 5/00
Метки: воздуха, кондиционирования
...поток воздуха через входной патрубок 4 в сухие каналы 2 теплообменника 1.В сухих каналах 2 полный поток воздуха охлаждается при постоянном 5 10 15 20 25 30 35 40 влагосодержании и после выходногопатрубка 6 полного воздуха делитсяна основной и вспомогательный потоки воздуха, первый из которых черезвоздуховод 16 основного потока воздуха подается в помещение 17, а второй через входной патрубок 5 вспомогательного потока воздуха поступаетво влажные каналы 3 теплообменника 1,где вспомогательный поток воздуха нагревается и увлажняется и затем через выходной патрубок 7 вспомогательного потока воздуха выбрасывается ватмосферу.При понижении теплосодержания наружного воздуха температура охлажден-,ного в теплообменнике 1 воздуха также понижает"д.Для...
Кондиционер с регулируемой холодопроизводительностью
Номер патента: 1372159
Опубликовано: 07.02.1988
Авторы: Иванов, Квят, Набиулин, Новожилов
МПК: F24F 5/00, F25B 41/06
Метки: кондиционер, регулируемой, холодопроизводительностью
...17.Кондиционер с регулируемой холодопроиэводительностью работает следующим образом. В полость 1 О высокого давлениятеплообменника 1 через выход 2 конденсатора подается жидкий хладагент,выходящий из конденсатора холодильной машины и поступающий в капиллярную трубку 4.В полости 9 низкого давления черезвыход 6 испарителя подается, а черезвход 7 конденсатора через компрессорудаляется парообразный хладагент,поступающий из испарителя холодильноймашины кондиционера.Выполнение подвижной перегородки8 герметичной исключает возможностьперетечек хладагента между полостями 9 и 10.Компенсационный элемент, выполненный, например, в виде пружины 13служит для компенсации разности между высоким давлением конденсациив полости 10 и низким давлением...
Аспирационная установка
Номер патента: 1372160
Опубликовано: 07.02.1988
Авторы: Лиходед, Олифер, Поветкин, Попова, Халецкий
МПК: F24F 7/06
Метки: аспирационная
...ввиде воздуховода равномерного всасывания. К коллектору 1 подсоединеныместные отсосы 8.Аспирационная установка работаетследующим образом.35При создании разрежения в вытяжном воздуховоде 7 в пылеприемном желобе 6, выполненном в виде воэдуховода равномерного всасывания с продольной щелью 5, ширина которой определе на по вышеуказанному уравнению, поддерживается постоянное разрежение,которое устанавливается по всей длине коллектора 1. Этим обеспечиваетсяодинаковое разрежение во всех точкахподсоединения местных отсосов 8Повоздуховодам местных отсосов 8 в коллектор 1 поступает определенный расход воздуха, Пыль, поступающая в коллектор 1 с воздухом от местных отсосов 8, оседает вниз в коллекторе 1 ичерез продольную щель 5 равномернопо всей...
Воздухораспределительное устройство
Номер патента: 1372161
Опубликовано: 07.02.1988
Авторы: Александрович, Давыдов, Попченков, Сасин
МПК: F24F 13/06
Метки: воздухораспределительное
...1 ОНа фиг. 1 показано устройство,общий вид, на фиг. 2 - разрез А-А на фиг. 1,Воздухораспределительное устройство содержит короб 1 с торцовым окном 15 2 и поперечными отверстиями 3, выполненными в одной из боковых стенок короба 1, и экраны 4, расположенные в коробе 1 и наклоненные к плоскости отверстий 3, экраны 4 имеют площадь, 20 равную площади й отверстий 3, и наклонены к их плоскости под переменным углом ю, уменьшающимся к торцовому окну 2 и определяемым из соотношения личения. Так, в конце короба 1, где динамической составляющей практически нет, а присутствует только статическое давление, мы имеем максимальный угол 1 наклона экранов 4 к плоскости отверстий 3.При работе устройства на вытяжку воздух входит в короб 1 через поперечные...

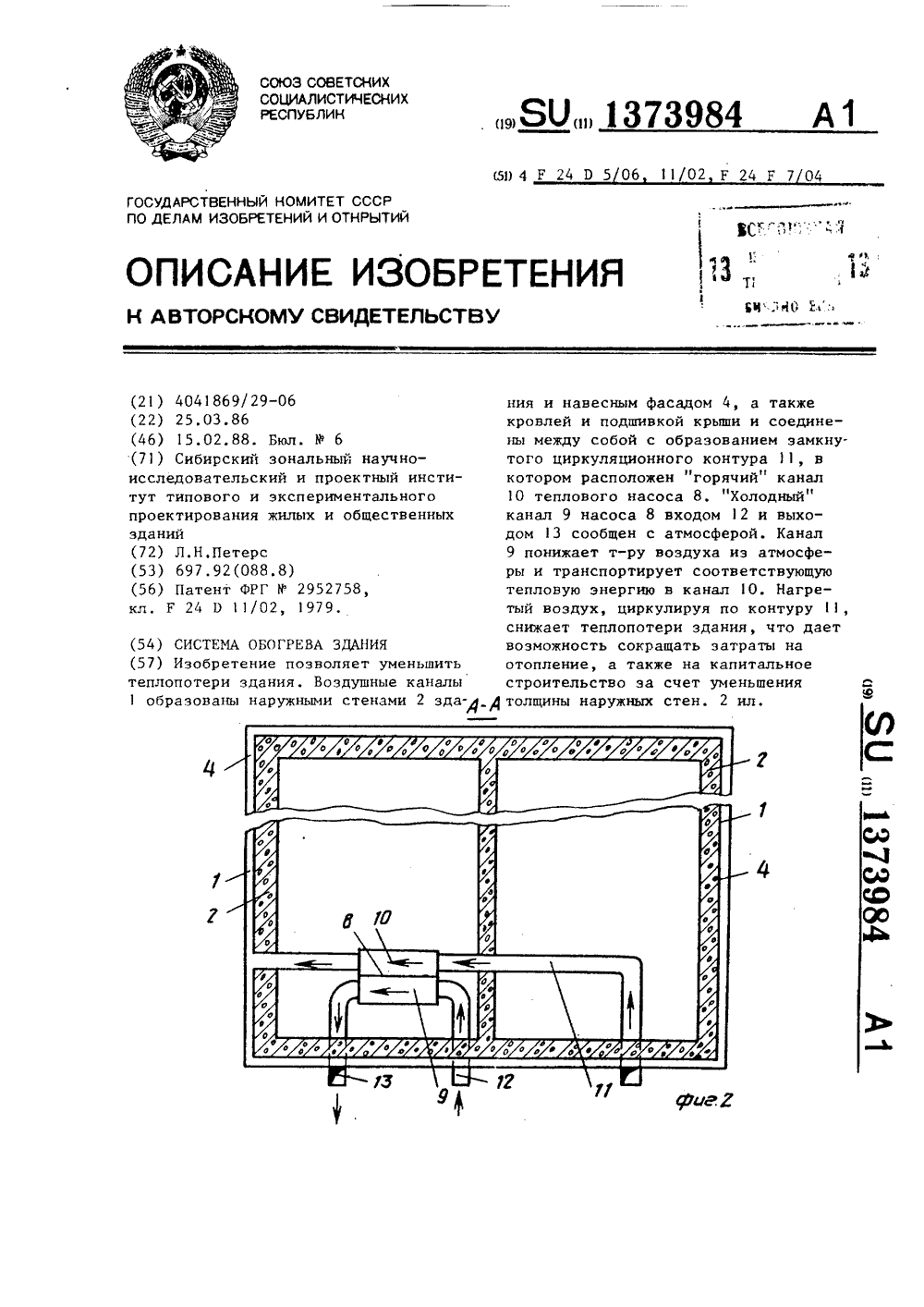

Система обогрева здания
Номер патента: 1373984
Опубликовано: 15.02.1988
Автор: Петерс
МПК: F24D 11/02, F24D 5/06, F24F 7/04 ...
...Москва, Ж, Раушская наб., д. 4/5 Заказ 557/33 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к воздушному отоплению зданий.Цель изобретения - уменьшение теплопотерь здания.На фиг.1 изображено здание, вертикальный разрез; на фиг.2 - разрез А-А на фиг,1.Система обогрева содержит воздушные каналы 1, образованные наружными стенами 2 здания 3 и навесным фасадом 4, а также кровлей 5 и подшивкой Ь крыши 7, и тепловой насос 8 с "холодным" 9 и "горячим" 10 каналами. Воздушные каналы 1 соединены между собой с образованием замкнутого циркуляционного контура 11, "горячий" канал 10 теплового насоса 8 расположен в замкнутом циркуляционном контуре 11, а "холодный" канал 9 входом 12 и выходом 13...
Способ термодинамической обработки воздуха и устройство для его осуществления
Номер патента: 1373985
Опубликовано: 15.02.1988
Автор: Захарьев
МПК: F24F 3/14
Метки: воздуха, термодинамической
...6 поддона 2 герметично закрьгга щитом 22. 45На циркуляционном контуре 4 установлен насос 23. Регулирующие клапаны 8, 9 установлены на трубопроводе 24, К форсунке 3 подсоединен вибратор 25. В полости 6 поддона 2 установлен переливной трубопровод 26, определяющий уровень воды в поддоне 2, В оросительной камере 1 перед вентилятором 12 установлен фильтр 27.55На фиг.2 показана примерная траектория капель 28.Клапаны 8, 9 снабжены регупятора ми 29 непрямого действия. Устройство для термодинамической обработки воздуха работает следующим образом,1 олден 2 эапо;шяется водой. В попос"и 7 псддона 2 засьпают порошок (а аминиевый) н количестве до 507. от обьсма полости 7. Затем включают вентилязор 12, а после него - насосы 23 и 19, Смесь иэ...
Воздухоосушитель
Номер патента: 1373986
Опубликовано: 15.02.1988
Авторы: Пугачев, Филиппов, Цыганков
МПК: F24F 3/14
Метки: воздухоосушитель
...положения воздухоосушителя.Воздухоосушитель работает следующим образом.Твердожидкий сорбент рабочей кассеты 4, например хлористый кальций, поглощает влагу из осушаемого воз.уха, который взаимодействует с с,рбентом. По мере насьпцения влагой сорбент превращается в жидкий раствор, который стекает через отверстие 5 в нижней стенке 6 в поддон 7. При заполнении поддона 7 раствором сорбента до установленного уровня срабатывает датчик-реле 1 О уровня и возникает замкнутая электрическая цепь. Электрический ток, возникающий в замкнутой электрической цепи, протекает через обмотки электромагнитов 1, фиксаторов 9, что влечет одновременное втягивание сердечников 12, после чего использованная кассета 4 с кожухом 8 по направляющим 2 перемещается вниз...
Воздухоосушитель
Номер патента: 1373987
Опубликовано: 15.02.1988
Авторы: Бреева, Митрохин, Нефедьев, Павлов
МПК: F24F 3/14
Метки: воздухоосушитель
...4. Замковый элемент 2 находится в запертом состоянии, а именно: захватывающий элемент19 взаимодействует с цангой 16 иудерживается в этом положении пружиной 8, взаимодействующей как с цан гой 16, так и с буртиком 17. Загрузочная камера 2 заполнена блоками 7кассет 8, герметизируемых стенкамикамеры 2. При этом блоки 7 разделены между собой штангами 13, которые 20 взаимодействуют с фасками 15 расположенных выше кассет 8.При полном насыщении сорбента кассет 8 влагой ихмасса становится досРтаточной для того, чтобы, преодолев 25 противодействие пружины 18, эахватыванмций элемент 19 вышел из цанги 16,после чего обе кассеты 8 по наклонным рабочим поверхностям 20 и наклонным каналам 1 попадают на подпружин ненные основания приемных...
Устройство для вентиляции помещения
Номер патента: 1373988
Опубликовано: 15.02.1988
МПК: F24F 3/147
Метки: вентиляции, помещения
...из помещения 8 по вытяжному воздуховоду 6 одновременнопоступает в испарительный отсек 4 ичерез каналы 19 и 20 и регулируемыеэлементы 23 и 24 - в полости )3 и 14конденсаторного отсека 5, после чеговоздух выбрасывается из отсеков 4 и 5 через выкипной воэдуховод 7 в атмосферу.При отборе вытяжного воздуха из помещения 8 в нем создается разрежение, что обеспечивает приток наружного воздуха в помещение 8 и в результате его инфильтрации через ограждающие конструкции.В период незначительного понижения температуры наружного воздуха вытяжной воздух поступает в испарительный отсек 4 и полость 13 отсека 5,после чего охлажденный вытяжной воз-дух выбрасывается через выкидной воэдуховод 7 в атмосферу,Наружный воздух через приемныйвоздуховод 9 и...
Установка для утилизации тепловой энергии вытяжного воздуха
Номер патента: 1373989
Опубликовано: 15.02.1988
Авторы: Артихович, Куновский, Таллер
МПК: F24F 3/147
Метки: воздуха, вытяжного, тепловой, утилизации, энергии
...элементами 16 и 17 и обводной канал 15 с 40запорными элементами 19 и 20.Установка для утилизации тепловойэнергии работает следующим образом.Запыленный вытяжной воздух подается в оросительную камеру 2, где очищается от пыли и частично охлаждается. Загрязненная подогретая вода иэоросительной камеры 2 поступает через сливной канал 4 в бак 11, где механические примеси осаждаются, а осветленная вода поступает через переливную стенку 13 в бак 12, отдаваятеплоту циркулирующему по подающемуи возвратному трубопроводам 9 и 10через подогреватель 14 теплоносителю.После охлаждения вода возвращается из бака 12 через распылитель 3 воросительную камеру 2. Поступающий отподогревателя 14 по подающему трубопроводу 9 в воздухо-жидкостный теплообменник 8...
Система кондиционирования воздуха производственного помещения со взрывопожароопасной средой
Номер патента: 1373990
Опубликовано: 15.02.1988
Авторы: Богородский, Кокоулин, Тлехурай, Чумак
Метки: взрывопожароопасной, воздуха, кондиционирования, помещения, производственного, средой
...17 шахты, которые размещены с противоположных сторон помещения; приточная 1 и вытяжная 2 у"гановки размещены в одноименных боксах 14, 15 и,сообщены с атмосферой через шахты 16, 17, причем приточный 14 и вытяжной 15 боксы снабжены размещенными под шахтами 16, 17 соответственно цилиндрическим фильтром 18 и коленообразным шумопоглощающим патрубком 19, а приточная 1 и вытяжная 2 установки сообщены с помещением при помощи аналогичных патрубков 20, 21.Система кондиционирования воздуха производственного помещения со взрывопожароопасной средой работает следующим образом.Воздух иэ помещения удаляется вытяжной установкой 2, которая размещена в утепленном вытяжном боксе 15. Удаляемый из помещения воздух прохо 73990дит через коленообразный...
Вентиляционная система
Номер патента: 1373991
Опубликовано: 15.02.1988
Авторы: Атрощенко, Винярский, Шемякин
МПК: F24F 7/00
Метки: вентиляционная
...ополнительно система содержит трубо:и онод б, один конец которого подклю,.и к источнику 7 воздуха высокогодавления, другой - введен во входнойпатрубок 4 с образованием эжектораЯ, а воздухораздающее устройство выполнено в виде напольной колонки 9 сгоризонтальными насадками 10 и воздухораспределителя 11, расположенногоц;.д проемом 3 помещения 2.Система вентиляции работает слдующим образом,риточный воздух через трубопровод 6 под действием источника 7духа вьеского давления поступает в35эжектор 8. Горячий поток внутреннего 91 2воздуха и верхней зоны 5 помещения 2 захватывается эжектором 8, по воздуховоду 1 подается в напольную колонку 9 и через горизонтальные насадки 1 О распределяется вдохи нижней зоны помещения 2. Горячий, поток...
Приточная камера
Номер патента: 1373992
Опубликовано: 15.02.1988
Автор: Ощепков
МПК: F24F 7/06
...делам изобретений и открытий 113035, Москва, Ж-Э 5, Раушская наб., д, 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к вентиляции и может быть использовано для нагрева приточного воздуха и подачи. его в систему приточной вентиляции.Целью изобретения является увеличение экономичности путем повышения равномерности поля скоростей.На чертеже изображена приточная камера, общий вид.Приточная камера содержит корпус 1 и расположенные в нем последовательно по ходу наружного воздуха по меньшей мере два ряда 2, 3 с различным количеством калориферных секций 4 и 5, 6, 7, 8Ряд 2 с меньшим количеством калориферных секций 4 и 5 установлен первым по ходу наружного воздуха и расположен в центральной...
Осветительно-вытяжное устройство
Номер патента: 1373993
Опубликовано: 15.02.1988
МПК: F24F 7/06
Метки: осветительно-вытяжное
...Заказ 557/33ВНИИПИ Тираж Государств делам изоб осква, Жсн ета ССС нного ко етений и Раушска крытиаб 113035,иэводственно-полиграфическое предприятие, г.Ужгород, ул.Проектная,1 137399Изобретение относится к вентиляции,Цель изобретения - повышение равномерности удаления воздуха из помещения.На фиг.1 изображено осветительновытяжное устройство, продольный разрез; на фиг.2 - то же, вид сверху.Устройство содержит приточный 1 ивытяжной 2 воздуховоды, лампы 3,расположенные в плафонах 4, подключенных к воздуховодам 1, зонт 5 исообщенные с ним и вытяжным воздуховодом 2 конфузорные патрубки 6, причемплафоны 4, снабжены сеткой 7, а патрубки 6 расположены на верхнем основании зонта 5 в шахматном порядкеодин относительно другого.Устройство работает...
Двухструйный теплообменный агрегат
Номер патента: 1373994
Опубликовано: 15.02.1988
Авторы: Багаутдинов, Крохалев, Панов, Смирнов
Метки: агрегат, двухструйный, теплообменный
...решетки 8, регулирующие створки1 О, установленные на выходе из сопла7, соединенный с ними исполнительныймеханизм 11 и датчик 12 расхода теплоносителя через калорифер 5, связанный при помощи регулятора 13 с исполнительным механизмом 11.Агрегат работает следующим образом.Внутренний воздух помещения засасывается нижним вентилятором 2 и направляется через распределительную решетку 8 в диффузор 4. Конструкцияраспределительной решетки 8, имеющейдиффузорные каналы 9 с переменнымуглом раскрытия, позволяет равномерно распределить поток воздуха и зн,чительно повысить теплосъем от к,лорифера 5.Пройдя .через калорифер 5, воздухс помощью направляющей решетки 6 выходит под углом 45 к горизонту. Одновременно верхним вентилятором 3воздух иэ...
Устройство автоматической защиты калорифера от замораживания
Номер патента: 1373995
Опубликовано: 15.02.1988
Авторы: Ермаков, Щабельский
МПК: F24F 11/00
Метки: автоматической, замораживания, защиты, калорифера
...2 10152025 30 35 40 45 50 55 При работающей вентиляционной системе автоматический выключатель 40 и магнитный пускатель 25 включены, вентилятор 27 включен, промеауточное реле 21 обесточено и его нормально разомкнутый контакт 22, исполнительные механизмы 18 и 19 обесточены, а их регулирующие органы 16 и 17 закрыты. Привод 10 регулирующего органа 11 подключен к регулятору 29 температуры, который осуществляет автоматическое поддержание заданной температуры воздуха в помещении.При отключении вентиляционной системы кнопкой 30 "Стоп" магнитный пускатель 25, электродвигатель 26 вентилятора 27 и регулятор 29 температуры отключаются, а промежуточное реле 21 подключается к цепи питания. Нормально замкнутым контактом 37 магнитного пускателя...
Смесительная камера
Номер патента: 1373996
Опубликовано: 15.02.1988
Авторы: Журавленко, Писарев, Ячменник
МПК: F24F 13/04
Метки: камера, смесительная
...воздуха усгановлен напротив патрубка 235наружного воздуха, выполнен в нижнейчасти с вакуумированной полостью 15,сообщенной с вакуумированными полостями 11 и 12 патрубка 2 наружноговоздуха и его створок 6 и частичнозаполненной легкокипящей жидкостью,отделенной от жидкости в вакуумированной полости 13 дна 10 корпуса 1при помощи теплоизолирующей перегородки 16,45Патрубок 3 рециркуляционного воздуха имеет вертикально установленные на выходе тепловые трубы 17, апатрубок 12 наружного воздуха - размещенный в нижней части его полости 5011 нагреватель 18,Смесительная камера работает следующим образом.Поступающий из помещения (не показано) теплый рециркуляционныйвоздух при прохождении в патрубке 3 тепловых труб 17 и дополнительном...
Воздухораспределитель
Номер патента: 1373997
Опубликовано: 15.02.1988
Авторы: Буслаева, Калиниченко, Кондибор, Куновский, Староверов
МПК: F24F 13/06
Метки: воздухораспределитель
...на входетангенциального патрубка 3, подпружиненной относительно его внутренней поверхности при помощи пружины 256 кручения и шарнирно соединеннойс одном концом разделительной перегородки 4, причем перегородка 4 установлена с воэможностью перемещениявдоль внутренней поверхности тангенциального патрубка 3 и контактируетс ней другим концом.Разделительная 4 и поперечная 5перегородки выполнены из листовогоматериала. Пружина 6 кручения закреплена на поперечной перегородке 5скобами 7, а на внутренней поверхности тангенциального патрубка 3при помощи кронштейна 8. Положениепоперечной перегородки 5 ограничивается стопором 9.Воздухораспределитель работаетследующим образом,Приточный воздух по воздуховоду(не показан) поступает по...
Воздухораспределитель
Номер патента: 1373998
Опубликовано: 15.02.1988
Авторы: Кондибор, Куновский, Староверов
МПК: F24F 13/06
Метки: воздухораспределитель
...патрубок 2 в корпус 1, изкоторого через выпускные окна 3 и 6и выпускные отверстия 1 О и 11 в стаканах 7 и 8 истекает вертикальнымикомпактными струями, При увеличениирасхода приточного воздуха увеличивается сила динамического давленияна стенки стаканов 7 и 8, в реэультате чего стаканы 7 и 8 перемещаютсявдоль оси корпуса 1 в противоположных направлениях по телам качения12 и поворачиваются вокруг корпуса 1 под воздействием пружины 9 кручения. При этом стаканы 7 и 8 частично перекрывают окна 3 и 6 корпуса1, изменяется угол истечения приточных струй, выходящих иэ отверстий3 и 6 корпуса, возникает, а затемувеличивается горизонтальная состав.ляюшая реактивной силы истеченияструй из выпускных окон 3 и 6 коФторые поступают в помещение...
Вентиляционное устройство для удаления вредных выделений от промышленного оборудования
Номер патента: 1373999
Опубликовано: 15.02.1988
Автор: Вайнберг
МПК: B08B 15/02, F24F 13/08, F24F 7/06 ...
Метки: вентиляционное, вредных, выделений, оборудования, промышленного, удаления
...выделений от промышленного оборудования содержит зонт1, расположенные в нем поворотныетрапецеидальные пластины 2 и соединенный с последними привод 3, причем ось 4 поворота каждой пластины2 размещена у ее нижнего основания,а привод 3 соединен с верхними частями пластины 2,Ось 4 пластины 2 опирается наопорные балки 5, расположенные внутри зонта 1, а привод 3 через рычагЬ соединен со штоком 7, который всвою очередь через планки 8 подсоединен к верхней части пластины 2,Шток 7.перемещается по направляющим втулки 9. Для нормальной работыустройства число пластин должнобыть не менее трех,Устройство работает следующим образом,ВНИИПИ Заказ 558 34 При срабатывании привода 3 рычаг6 перемещает шток 7 в верхнееили нижнее положение, при этомпланки 8,...
Установка для увлажнения воздуха
Номер патента: 1375909
Опубликовано: 23.02.1988
Автор: Кушнир
МПК: F24F 3/14
Метки: воздуха, увлажнения
...с трубками 7 и 8 подачи воды 40и воздуха, а также с поддоном 2патрубком 21. Мембранный компрессор9 снабжен рычагом 22 для включения.Установка для увлажнения воздухакомпонуется воздухонагревателем 23 45или воздухоохладителем 24. Внутрирезервуара 18 эрлифта 6 расположензмеевик 25, служащий для нагревания воды или для ее охлаждения, и соединенс воздухонагревателем 23 или воздухоохладителем 24. К воздухоподвадящей трубке 8 могут быть подсоединены компрессор 26 с электроприводом27 и воздуховыпускной кран 28,Установка для увлажнения воздухаработает следующим образом.Резервуар 18 эрлифта 6 через клапан 19 заполняется водой. При этомвода поступает в трубку 7. Затем включается вентилятор 4 поворотом рычага 22 через фрикционную передачу 11. От...
