F24F — Кондиционирование воздуха; увлажнение воздуха; вентиляция; использование воздушных потоков для экранирования

Номер патента: 1689724

Опубликовано: 07.11.1991

Авторы: Катин, Огнев

МПК: B01D 45/12, F24F 3/14

Метки: влагоотделитель

...и 2, установленныепоследовательно и с зазором 3 по ходу 10влажного воздуха и заключенные в зоне зазора 3 во влагосборную камеру 4 с дренажным отверстием 5, и лопаточныйзавихритель 6, установленный во входномпатрубке 1. 15Влагоотделитель дополнительно содержит эжектор 7 и камеру 8 смешения, приэтом активное сопло 9 эжектора 7 установлено во входном патрубке 1 перед лопаточным завихрителем 6, пассивное сопло 10 20соединено с влагосборной камерой 4, а камера 8 смешения образована поверхностями входного патрубка 1 и лопаточногозавихрителя 6. Пассивное сопло 10 эжектора 7 соединено с влагосборной камерой 4 25при помощи трубки 11,Влагоотделитель работает следующимобразом,Влажный воздух через входной патрубок 1, активное сопло 9 эжектора...

Номер патента: 1689725

Опубликовано: 07.11.1991

Авторы: Динцин, Квят, Набиулин, Новожилов, Розенштейн

МПК: F24F 5/00

Метки: воздуха, кондиционер, охлаждения, приточного

...А,Козориз Заказ 3803 Тираж Подписное ВНИИ ПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Г 1 роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к технике кондиционирования воздуха,Цель изобретения - снижение энергетических затрат.На чертеже представлена принципиальная схема кондиционера для реализации способа охлаждения воздуха,Кондиционер содержит холодильную машину 1 с испарителем 2, вентилятором 3, сборником конденсата, сообщенным с теплообменной поверхностью 4. Кондиционер дой 6 л н ител ьно снабжен двухсекцион ной воздушной заслонкой 5. Одна секция 6 установлена на входе воздуха в испаритель 2, а другая секция 7 - на входе...

Номер патента: 1689726

Опубликовано: 07.11.1991

Автор: Ковылкин

МПК: F24F 7/02

Метки: вентиляции, помещений

...ВНИИПИ Государственного к 113035, УПодписноетениям и открытиям при ГКНТ СССская наб., 4/5 итета по иэква, Ж, Р оизвпдственно-изда гальский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Изобретение относится к вентиляции и является усовершенствованием системы по авт. св. М 928139.Цель изобретения - повышение утилизации вторичного тепла,На фиг, 1 показана предлагаемая система, продольный разрез; на фиг, 2 - разрез А-Л на фиг, 1.Система для вентиляции помещений 1 содержит размещенную вдоль потолка 2 с образованием воздушной полости 3 и воздуховыпускных торцовых щелей 4 гофрированную перегородку 5, выполненную из теплопроводного материала, и расположенные под ней желобки 6. К полости 3 через опуски 1 подсоединен приточный воздуховод...

Номер патента: 1689727

Опубликовано: 07.11.1991

Авторы: Абдрахманов, Маденов, Франковский

МПК: F24F 7/04

Метки: вредностей, удаления

...патрубка 3 имеет больший диаметр,чем выхлопные трубы автомобиля.Патрубок 3 снабжен запорным элементом, а захват выполнен в виде надувнойкольцевой камеры 5, образованной эластичной негорючей оболочкой 6, установленнойна внутренней поверхности патрубка 3.Запорный элемент выполнен в виде поворотной заслонки 7 нс может иметь и дру.гое выполнение) со штоком 8, 25взаимодействующим с трубой 4. На штоке 8установлена крестовина 9, а сам шток контактирует со стойками 10, Для подачи сжатого воздуха в оболочку 6 установлен кран11. 30Устройство работает следующим образом,Труба 4 вводится в патрубок 3, Сжатый воздух подается в кольцевую камеру 5, при этом оболочка б обжимает патрубок 3, образуя герметическое уплотнение, не допускающее прорыв...

Номер патента: 1689728

Опубликовано: 07.11.1991

Авторы: Зирнис, Корбут, Маякин, Скляренко

МПК: F24F 13/06

Метки: воздухораспределитель

...упругими элементами 11, расположенными в кольцевом воздушном зазоре 4, при этом стержни 10 снабжены фиксаторами 12, в корпусе 1 и вставке б выполнены отверстия 13, а концы 14 стержней 10 выведены из отверстий 13 и закреплены на корпусе 1 при помощи фиксаторов 12, причем кольца 5 рассекателя выполнены конфузорными,Воздухораспределитель работает следующим образом.Приточный воздух с требуемыми параметрами поступает во входной патрубок 2 и разделяется на центральный и периферийный потоки, Периферийный поток воздуха по кольцевому воздушному зазору 4 проходит в выходной патрубок 3 и истекает из него под углом, равным 30-45 к горизонту, турбулизуется и вследствие взаимодействия его с окружающим воздухом снижает свою дальнобойность....

Номер патента: 1689729

Опубликовано: 07.11.1991

Авторы: Карнаух, Кулыгин

МПК: F24F 13/06

Метки: воздухораспределитель

...и жалюзийные решетки 13. Душирующий патрубок прикреплен к трубопроводу 14.Воздухораспределитель работает следующим образом.Воздух иэ трубопровода 14 поступает в душирующий патрубок 1, в котором, проходя через двусторонний рассекатель 5 потока, разделяется на два потока. Пройдя через выпускные боковые отверс.ия 4, отрегулированные шиберной засло кой, каждый из потоков настилается на днище лотков 11. ограничивается их боковыми стенками и ниспадает в высокотемпературную зону (не показана). При этом полокение лотков 11 отрегулировано таким образом, что душирующие компактные струи направлватся в область, груг 1 и и лица обслуживающего персонала не показано на чертежах), Г 1 ри необходимости изменени концентрации душирующего объема, а также...

Номер патента: 1690827

Опубликовано: 15.11.1991

Авторы: Капошин, Квасов, Милютин, Хроменков

МПК: B01D 53/26, F24F 3/14

Метки: абсорбционное, газа, осушения

...в камеру перпендикулярно каналам. Отверстие 14, выполненное в диске 13, расположено соосно патрубкам 11 и 12, Вращение диска осуществляется от электродвигателя 15 через редуктор 16.Абсорбционное устройство работает следующим образом.Осушаемый газ подают в осушительную камеру 3 при помощи вентилятора через прерыватель 10, При этом газ вспенивает и вытесняет часть жидкости сорбента в рабочий объем осушительной камеры 3, образуя газожидкостную эмульсию (пену),которая омывает поверхность испарителя 6, благодаря чему поддерживается низкая темпеоа 1690827тура сорбента и, следовательно, обеспечи.вается достаточно эффективное поглощение водяного пара иэ осушаемого газа. Затем газ проходит через сепаратор 9, где освобождается от...

Номер патента: 1691661

Опубликовано: 15.11.1991

Автор: Рахманов

МПК: F24F 3/14

Метки: воздуха, испарительного, охлаждения, ступенчатого

...13.Выход 23 дополнительного воздушногоканала 4 из основной градирни 5 может быть сообщен с входом 24 дополнительной гра дирни 14. Вход 21 дополнительного воздушного .канала 4 в основную градирню 5 может быть сообщен с выходом 25 основного воздушного канала 1 из основного поверхностного теплообменника 2.Циркуляционный контур 6 имеет пере- ББ ключаемые элементы 26 - 32, а дополнительный циркуляционный контур 15 - элементы 33 - 39, Основной и дополнительный каналы 1 и 4, обводной воздуховод 11 и перепускной канал 20 имеют клапаны 40 - 45.Установка ступенчатого испарительного охлаждения воздуха работает следующим образом.Основной поток наружного воздуха (фиг. 1) поступает в основной канали при соответствующем необходимом...

Номер патента: 1691662

Опубликовано: 15.11.1991

Авторы: Бойко, Педанов, Писарев

МПК: F24F 11/00, F24F 3/153

Метки: воздуха, тепловлажностной

...в том же отсеке 8, частично погружены в слой теплоносителя 5 и соединены тягами 7 с рычагом 18 и плунжером 19. Исполнительный механизм 14 соединен кулачком 23 с заслонкой 5.Устройство работает следующим образом. Вентилирующий воздух при нормальном давлении через патрубки 9 и 10 поступает в отсеки 7 и 8. В нижнем отсеке 8 воздух, соприкасаясь с горячим теплоносителем 5 и смоченной поверхностью пластин 16 из кгпиллярно-пористого материала, насыщается влагой и нагревается, а в верхнем отсеке 7 воздух омывает поверхности термосифонов 3 и нагревается без изменения влагосодержания. Далее воздух из двух отсеков сме. шивается в выходном патрубке 11 и приобретает заданную относительную влажность,5 10 15 20 25 30 При этом эластичный элемент 12...

Номер патента: 1691663

Опубликовано: 15.11.1991

Авторы: Кардашов, Купман, Прокопьев

МПК: F24F 3/16

Метки: воздуха

...кОторой уложен многослойный воздухопроницаемый материал 14 со слоем адсорбента 15 и последующим слоем воздухопроницаемого материала 14.Корпус 1 установлен на станине 16, а фильтр 4 имеет кожух 17, состоящий из двух частей, соединенных фиксатором 18. Входной патрубок 2 снабжен обратным клапаном 19 для отключения одного из патрубков 2 при другом работающем и может бть снабжен заглушкой 20 для герметизации внутренней полости при неработающем у тройстве, что увеличивает срок службы адс рбента. Кожух 17 крепит фильтр 4 пос,едством болтового соединения 21 втулки 22 и перегородки 23, и посредством винтов 24 внутри корпуса 1.Устройство работает следующим образом.Включают в сеть вентилятор 5, в зависимости от времени года включают в сеть...

Номер патента: 1691664

Опубликовано: 15.11.1991

Авторы: Анников, Бондаренко, Коряк, Лапинцев, Семенов, Шахов

МПК: B01D 53/00, F24F 3/16

Метки: пылегазоочиститель

...с сегментными охладительными элементами 9, полости которых заполнены охлаждающей жидкостью и соединены через перфорированную стенку 11 с внутренним объемом секции 4, заполненным охлаждающей жидкостью. Причем наружная поверхность секции 4 оребрена.Секция 3 приема Воздуха снабжена по образующей патрубками 12, к которым под ключены воздухоподающис рукава 13 с фильтром очистки от пыли (не показан). Секция 4 очистки воздуха снабжена входной и выходной горловинами 14 и 15. Б зависимости от степени загазованности пылегазоочиститель комплектуется несколькими секциями 4 очистки воздуха.Пылегазоочиститель работает следующим образом.В зависимости от степени загазованности воздуха комплектУется необходимое количество секций очистки 4...

Номер патента: 1691665

Опубликовано: 15.11.1991

Авторы: Андрющенко, Артеменко, Бобренко, Ларин, Попов, Сопельняк, Чижов

МПК: F24F 3/16

Метки: аэронизации

...ионизирующий элек-трод 4, подсоединенный к одному из полюсов источника постоянного тока, и управляющий электрод 5.Управляющий электрод 5 выполнен в виде заземленной металлической дроссельной заслонки, установленной на выходе воздуха из камеры 3 ионизации.Устройство работает следующим образом,При подаче на ионизирующий электрод 4высокого напряжения постоянного тока, в камере 3 ионизации происходит образование аэроионов.Изменением живого сечения Ро приточного отверстия в металлической дроссельной заслонке 5 регулируют количество ионизированного воздуха, подаваемого в помеще 16654ние (не показано) на рабочие места или места постоянного пребывания людей.Изменение концентрации аэроионов после устройства имеет типично струйный характер и...

Номер патента: 1691666

Опубликовано: 15.11.1991

Авторы: Бреславец, Зайцев, Лупарев, Мишин, Сазонов, Шляховой, Эйкалис, Яковенко

МПК: F24F 5/00

Метки: воздуха, кондиционирования

...патрубкам 3 и 4 подогревателя 2.ОбводнОЙ воздуховод 27 с клапанами 28 -31 соединен с приточным каналом 1 с возможностью регупируемого переиуска воздухаминуя подогреватель 2 и (или) исиари.тель 5 холодильной машинькУстановка для кондиционирования воздуха работает следующим образомлПри необходимссти Охлаждения воздухапо соответствуюшему сигналу От блока 5управления Осуществляется закрытис переключаемых элементов 1720, запорных вентилей 25 и 26 и открытие заиорных вентилей 10 и 11Происходит . предварительное охлаждение хладагента в теилоизолированном баке 21 в результате рабсты теплообменника 12 при включенном в работу компрессоре 7.После осуществления охлаждения хладагента в баке 21, которое может осуществляться в ночное время суток,...

Номер патента: 1691667

Опубликовано: 15.11.1991

Автор: Юхно

МПК: F24F 3/14, F24F 6/12

Метки: камера, орошения

...обработки воздуха,На фиг. 1 изображена камера орошения; на фиг. 2 - второй отсек поддона; на фиг. 3 - разрез А-А на фиг. 2.Камера орошения содержит поддон 1, форсуночный коллектор 2 с насосом 3 и сепаратор 4. Камера орошения дополнительно соержит перегородку 5 и подогреватели 6 и 7.ри этом поддон 1 состоит из двух отсеков 8 и 9, в каждом из которых установлен подогреватель 6 или 7, Сепаратор 4 выдолнен в виде двух рядов пластин 1 О с вер. икальными патрубками 11. Причем его нижний ряд соединен перегородкой й с вторым гтсеком 9 поддона .Отсеки 8 и 9 сообщаются между собой через патрубок 12 с задвижкой 13.Устройство работает следующим образом. Воздух проходит через оросительное проСтранство и взаимодействует с жидкостью, распыляемой...

Номер патента: 1691668

Опубликовано: 15.11.1991

Автор: Гвоздков

МПК: F24F 11/00, F24F 6/12

Метки: воздуха, параметров, состояния, тепловлажностного

...корпусом 1.Корпус 1 разделен перегородкой 6 на камеру 15 обрабатываемого и камеру 16 не- обрабатываемого воздуха, Перегородка 6 Перемещается посредством исполнительного механизма 16 через систему рычагов 17. Й помещении 18 установлен датчик 19 относительной влажности, соединенный импульс ой линией 20 с исполнительным механиз- .4 ом6.Устройство работает следующим обра зом.Необработанный воздух поступает в корпус 1. Регулирование параметров воздуха осуществляется перемещением разделительной перегородки 6 при помощи исполнительного Механизма 16, импульс к которому поступает от датчика 19 относительной влажности воздуха, расположенного в помещении 8. При этом воздух, проходящий выше перегородки 6, не обрабатывается, а ниже перегородки 6...

Номер патента: 1691669

Опубликовано: 15.11.1991

Авторы: Гузик, Зуйков, Коваленко, Строй, Хрящевский

МПК: F24F 7/00

Метки: вентиляции, животноводческого, помещения

...12. Причем поворотные заслонки 13 и 14 прикреплены к каждому воздуховоду 11 в месте охвата воздухораспределительного отверстия 9 приточного короба 5 с возможностью перекрытия крайних каналов 19 и 20, а каждый перекидной клапан 5 прикреплен к кровле 6 напротив среднего канала 18 вертикального воздуховода 1.Система вентиляции работает следующим образом.Наружный воздух проходит по п 1 цточному коробу 4 и нагревается в нем за счет тепла, передаваемого через теплообменцую стенку. Затем по вертикальным воздуховодам 11 поток приточного воздуха опускания и через воздухораспределители 12 подается в нижнюю зону центрального прохода 3 в направлении расположения рядов станков 2.Удельный воздух через всасывающее отверстие 8...

Номер патента: 1691670

Опубликовано: 15.11.1991

Авторы: Галето, Меклер, Овчинников

МПК: F24F 7/02

Метки: вентиляционная, шахта

...ствола 1 шахты, причем лепестки 7 клапана 6 выполнены расширяющимися от оси 8 их поворота к периферии и размещены по периметру выходного отверстия 5 кожуха 3 вентилятора 2.Вентиляционная шахта работает в следующих режимах.В режиме естественной вентиляции при неработающем вентилятореобъем удаляемого воздуха регулируют с помощью лепесткового цилиндрического клапана 6 путем поворота лепестков 7 от положения полного перекрытия кольцевого зазора между кожухом 3 вентилятора 2 и стенкой стволадо положения лепестков 7 клапана 6, образующих отверстие, площадь которого приблизительно равна площади для свободного прохода воздуха вентилято 1,а 2.В режиме принудительной вентиляции возможны три варианта работы: Первый вариант. Объем удаляемого...

Номер патента: 1691671

Опубликовано: 15.11.1991

Автор: Антонченко

МПК: F24F 7/04, F24F 7/06

Метки: вентиляции, движущейся, кабины

...10 которой имеют одинаковый угол раскрытия, при этом отверстия 2 на воздуховоде 1 совпадают с25 рожками 10, причем их радиус К должен быть несколько больше, чем расстояние (Н) между стенкой воздуховода 1 и, осью поворотной звезды 6.Рожок 10 имеет трубчатый корпус 11 с закрепленным в нем воздухозаборни" .ком 1 и телескопически установленной в нем подпружиненной трубой 13 с уплотнителем 14 шарообразной формы и клапанами 15. 35Пружины 16 размещены в гофрированном эластичном рукаве 17. Воздухоприемники - звезды б вращаются на полой оси 18, которая соединяется с дру 40 гой с помощью трубопровода 19.Устройство работает следующим образом.При перемещении каретки 5 по воз-" духоводу 1 происходит прокат звезд б,при этом рожки 8 попеременно...

Номер патента: 1691672

Опубликовано: 15.11.1991

Автор: Михлин

МПК: F24F 7/06

Метки: воздуха, подогрева, приточного

...- повышение эффективности путем увеличения теплосъема,На фиг. 1 показано устройство, вид сбоку;на фиг, 2 - то же, вид сверху; на фиг. 3 -створки клапана с подогревом.Устройство для подогрева приточноговоздуха содержит патрубок 1, установленныйна нагнетательнои части побудителя тяги 2,О 10жалюзийный блок, снабженный регулируемыми поворотными створками 3, в которыхустановлены нагревательные элементы 4Устройство дополнительно содержит пластину 5, установленную в патрубке 1, выполненном в виде диффузора, делящего егона две равные части, причем длина А пластины 5 составляет 0,7 - 0,8 длины 2 патрубка 1.Створки 3 установлены относительнодруг друга так, что шаг В створки 3 равенполовине ширины С створки,Устройство работает следующим...

Номер патента: 1691673

Опубликовано: 15.11.1991

Авторы: Баранов, Кваша

МПК: F24F 13/08, F24F 7/06

Метки: вентиляции, взрывоопасности, повышенной, помещений

...9и 10 и лопатками 1 и 12, причем каждая пара дополнительных створок 9 и 10 киНематически соединена друг с другом с помощью оси 13, как и створки 5 и 6. При этомв каждой паре одна из створок 5 выполненас отверстием 14, снабженным лопаткой 11,а створка 10 имеет отверстие 15, перекрыое лопаткой 12,Устройство работает следующим образом,Воздуховоды 2 расчитаны на максимальйый расход воздуха, который образуется)ри работе обоих вентиляторов 3 и 4, т. е,)ри аварийном режиме. При нормальнойработе удаление воздуха происходит за счет35аботы одного из вентиляторов, например,ентилятора 3. Гри такой рабОте за счетснижения расхода воздуха падает сопротивление сети, что приводит к работе вентилятора с низким КПД.Для повышения КПД вентилятора 3...

Номер патента: 1691674

Опубликовано: 15.11.1991

Автор: Обыдов

МПК: F24F 13/08

Метки: воздуха, расхода

...16 и 17. При этом вес нижерасположенной створки 6 превышает вес створки 7.Обойма 15 с двумя термостатами 13 и 14 расположена непосредственно в вышерасположенной створке 7 и со стороны помещения 3. Один шток 16 обоймы 15 установлен с возможностью его взаимодействия с соответствующей поворотной петлей 4 створки 7, а расположенный с другой стороны обоймы 15 шток 17 поджат при помощи регулнровочного винта 18.Входное отверстие 10 кондиционера 11 может быть размещено под вышерасположенной поворотной створкой 7 с термостатами 13 и 14. Регулировочный винт 18 может быть снабжен установленной на обойме 15 температурной шкалой 19, Створка 6 имеет отключаемый контакт 20, подключенный к приводу (не показано) кондиционера 11.Устройство для...

Номер патента: 1693278

Опубликовано: 23.11.1991

Автор: Щербинин

МПК: F04D 29/42, F24F 7/04

Метки: вентилятора, входное, помещений, производственных

...2 размещено в верхней зоне помещения, а входное отверстие 9 патрубка 3 - в нижней зоне помещения. Температуру поступающего на вентилятор и к потребителю воздуха регулируют положением заслонки 5. Такое выполнение входногоустройства"вентилятора 1 позволяет повысить его надежность путем исключения забора воздуха с температурой ниже 0 С. 1 ил.в вентилятора. Входное отверстие 7 патрубка0 2 для подвода подогретой рабочей среды размещено в верхней зоне помещения, патрубок 3 для подвода охлажденной рабочей среды снабжен опорами 8, а его входное отверстие 9 размещено в нижней зоне по-4 мещения. В горизонтальном положении за слонка 5 установлена по оси осевого входного участка 1.. При работе вентилятора подогретый воздух поступает на...

Номер патента: 1695062

Опубликовано: 30.11.1991

Авторы: Лавренков, Лепин, Юрманов

МПК: F24F 13/06

Метки: воздухораспределитель

...образом, 25Воздушный поток поступает в корпус 1под давлением, Под действием статического и динамического давлений поток воздухавыходит мелкими параллельно-веернымиструйками из выпускных щелевых отвер стий 9-11. При этом струйки воздуха, истекающие из выпускных щелевых отверстий 9 оснований 6 верхней ступеньки 2, набегают на струйки воздуха, вытекающие из выпускных щелевых отверстий 10 и 11 оснований 7 и 8 последующих ступенек 3-5. К моменту слияния верхних и нижних струек факел верхних струй расширится и кинетическая энергия струи уменьшится, При слиянии струй происходит обмен их кинетической знергии и торможение струй, вытекающих иэ выпускных щелевых отверстий в основа-: ниях 8 нижних ступеней 5 и, подмешивание окружающего...

Номер патента: 1696817

Опубликовано: 07.12.1991

Авторы: Данилов, Мальгин, Цветков

МПК: F24F 6/16

Метки: влагосодержания, газа, изменения

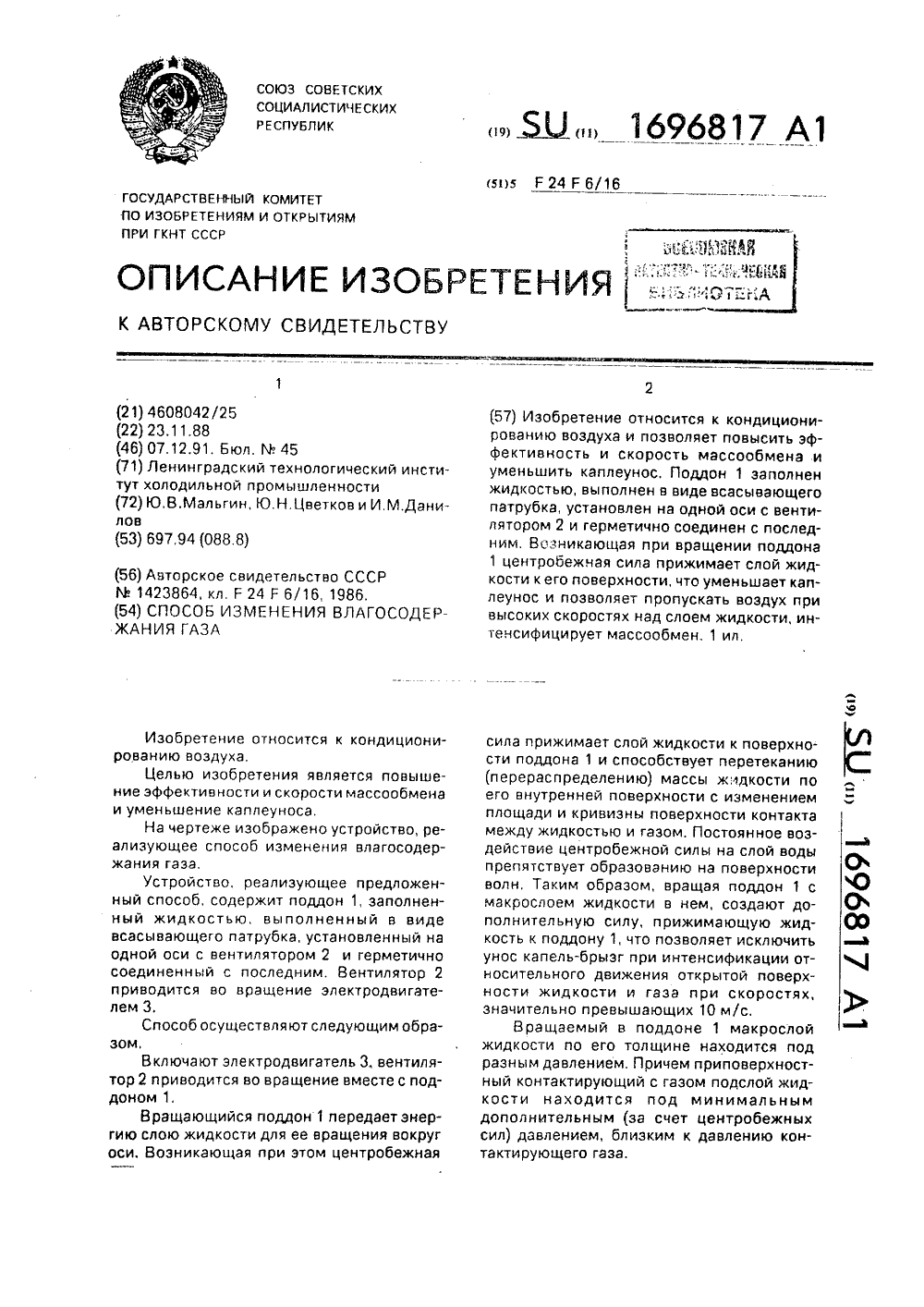

...превышающих 10 м/с,Вращаемый в поддоне 1 макрослой жидкости по его толщине находится под разным давлением, Причем приповерхностный контактирующий с газом подслой жидкости находится под минимальным дополнительным (за счет центробежных сил) давлением, близким к давление контактирующего газа,169817 Саставител Г Туо чнов Редактор Г. Наджарян Техред 11 Я,Морген-ал Корг)е 1 тар М. Кучерявая11 ИРс 1 Л тненнага камите 1 1130 5, Москва, Заказ 4294 ВНИЛПИ Госуда Подписноеа па изобретениям и аткрытиЖ, Гаушская наб 4/5 и ГКНТ СССР ве 1 нча-и;1 да-ельскии ксм 1 янат "Патент", г, Ужгород, ул, агарина, 101 Броизва В случае интенсификации массоаб 1 яена 1 нагреванием жидкости, вплотьа ее кипен яя, дополнительное (цент р абежное", даял ение в...

Номер патента: 1696818

Опубликовано: 07.12.1991

Автор: Баранов

МПК: F24F 13/06, F24F 7/00

Метки: вентиляционное

...снабженные воздухораспределительными элементами, которые выполненыв виде разновысоких треугольных призм 3из эвукопоглощающего материала.Основания 4 призм 3 размещены междуканалами 2, а высота Н призм 3 увеличивается по ходу воздуха, Воздуховод 1 имеетзаборное отверстие 5, изнутри покрыт звукоизоляцией, а в конце егоустановленатреугольная вставка 6, способствующаяповороту потока и выполненная из звукопоглощающего материала,При выполнении каналов 2 одинаковыми по высоте А высоту призмы 3 определяютпо следующей зависимости; ВВ+, а=1где Ь - высота пирамиды;В - ширина воздуховода 1;М - порядковый номер пирамтая по ходу воздуха;а - высота канала 2,Устройство работает следующим образом,Поток воздуха через заборное отверстие 5 попадает в...

Номер патента: 1696819

Опубликовано: 07.12.1991

Авторы: Ковалев, Кузьмин, Мошкарнев, Радюк

МПК: F24F 7/04

Метки: вентиляции, помещения, приточной

...воздуховыпройствам 4 5Воздухавыпускные устройства 4 и 5 выполнены различных типов и рана разных уровнях одно относигого,Устройство работает следующим образом. а снабжена тановкой 8, здуховоду 2 основной усздуховод 2 в 1 и 8 выполского давлества 4 и 5 в жены в разплоскостях, ы 6 установускным уст-ф1ф Составитель Б, СосновскаяТехред 1,Лоргентал Корректор М, КучеряваяГ Редактор Г, Наджарян Заказ 4294 1 ирао)х Подписное В) 1 ИИ 11 И Госудлрствен ноГО иоми 1 е 1 а ПО из)Ьретениям и Откр)ытиям и)и ГКНТ СССР 113 г" с, Л)с,Ва, Ж.,1;, Раущская наб., 4,У 511 роИЗВ)ДСТВЕННО-И ЗДВГЕЛЬСКИЙ (ОМбНат ГЗГЕ 1 т", Г, УжО)ОД, ул.ГсГарина, 101 П)итОйный воздух, сйогватстьугоЦимОбразом обработанный в приточной установке 1, подаот в камеру 9 с...

Номер патента: 1696820

Опубликовано: 07.12.1991

Авторы: Мельцер, Ситерман

МПК: F24F 7/10

Метки: вентиляции, естественной, помещения

...в вытяжном проеме 5,Устройство работает следующим образом.В холодный период года осуществляют воздухообмен через приточный и вытяжной проемы 4, 5 путем регулирования положения заслонок 6, 7 по сигналу датчика 9 дина.,Жц 1696820 А 1(57) Изобретение относится к области вентиляции и позволяет снизить энергозатраты на вентиляцию, В теплый период года естественный воздухообмен регулируют изменением площади сечения приточно-вытяжных проемов по сигналу датчика температуры, установленного в рабочей зоне помещения, В холодный период года дополнительно подогревают внутренний воздух и регулирование возцухообмена осуществляют изменением площади проемов по сигналу датчика динамического давления воздуха в вытяжном проеме, настроенного на заданный...

Номер патента: 1696821

Опубликовано: 07.12.1991

Автор: Колмаков

МПК: F24F 13/06

Метки: вентиляционное, воздуха, приточного, распределения

...разрез Б-Б на фиг,4; на фиг,6 - схема устройства с тремя формирователями, но с другим порядком расположения их в ряду; на фиг.7 - разрез В-В на фиг.6,Вентиляционное устройство для расПределения приточного воздуха содержит панель 1, установленные на ней в ряд выпускные насадки, выполненные в виде формирователей 2-4 различных типов струй, при этом формирователи 2-4 струй выполнены модульными. Формирователи 2 и 4 снабжены регуляторами 5 дальнобойности и направления струй, формирователь 3 - регулятором 6 расхода воздуха, причем формирователи 2-4 струй установлены на панели 1 с возможностью изменения их Порядка в ряду и числа одновременности их работы не менее тоех. Устройство работает следующим образом.Приточный воздух из воздуховода системы...

Номер патента: 1698584

Опубликовано: 15.12.1991

Автор: Кукушкин

МПК: F24F 1/02, F25D 23/12

Метки: влаги, камеры, удаления

...среде и можетбыть использовано для создания микрокгимата. Цель изобретения - повышение экономичности и возможность утилизации Изобретение относится к регулированию условий в окружающей среде и может быть использовано для создания микроклимата в помещении,Цель изобретения - повышение экономичности и возможность утилизации конденсата.Способ предусматривает конденсацию влаги иэ воздуха камеры, что достигается ее разделением горизонтальной перегородкой со сквозными отверстиями на две зоны, причем подогревают воздух в верхней зоне и охлаждают его в нижней для достижения состояния его насыщения и выпадения конденсата при понижении за счет этого давления в нижней зоне, обеспечивающего направленное перемещение воздуха из верхней зоны в...

Номер патента: 1698585

Опубликовано: 15.12.1991

Автор: Копаев

МПК: F24F 6/02

Метки: воздуха, приточного

...мелкая металлическая или капроновая сетка (не показана), которая предотвращает проникновение в помещениелетающих насекомых в периоды остановки.вентилятора,При длительной остановке (например, вдождливую погоду) вентилятор 2 можетбыть закрыт крышкой (не показана), котораякрепится шарнирно на наружной (вне поме. щения) стороне воздуховода,Устройство работает следующим образом.Вентилятором захватывается воздух изпомещения и отсасывается из него. Приэтом для заполнения помещения образуется встречный поток, который устремляется в помещение, На своем пути поток приточного воздуха ударяется в вертикально установленную (в первом случае) поперечную перегородку 4, отклоняется вниз, двигаясь вдоль верхней поверхности жидкости, которой...
