F24F — Кондиционирование воздуха; увлажнение воздуха; вентиляция; использование воздушных потоков для экранирования

Номер патента: 2004880

Опубликовано: 15.12.1993

Авторы: Зильберварг, Круть, Чижиков

МПК: F24F 1/04

Метки: индивидуальный, кондиционер

...31 подключен к пульту 32, скоторого осуществляется управление электродом 33, Пульт 32 электрически соединенс одним или несколькими в зависимости от 55количества рабочих мест электроклапанами34-37 через таймеры 38, 39, 40 и 41 для реализации задержки прекращения подачи воздуха в маску 24 после снятия питания с электрода ЗЗ.,Для исключения влияния окружающей среды шланг 13 может быть выполнен теплоизолированным. В другом варианте с той ке целью вихревая труба 10 может быть размещена на маске 24,Кондиционер работает следующим образом.Сжатый воздух из пневмосистемы 1 очищается в фильтре 5 и подается в сопловой ввод 16 вихревой трубы 10, откуда с около- звуковой скоростью поступает в камеру 16. В камере 16 воздух образует периферийный...

Номер патента: 2004881

Опубликовано: 15.12.1993

Авторы: Синицын, Тарасов

МПК: F24F 3/14

Метки: воздуха, камера, орошения, приточного, режима, тепловлажностного

...камере орошения регулируют путем соответствующего изменения количества распыляемой воды, отличающийся тем, что, с целью повышения точности регулирования параметров обрабатываемого приточного воздуха, изменение количества распыляемой воды в потоке воздуха осуществляют последовательно сверху вниз при уменьшении и снизу вверх - при увеличении количества распыляемой воды. 5 10 15 20 25 Система автоматического регулирования тепловлажностным режимом обработки приточного воздуха работает следующим образом.При прохождении в камере 3 орошения приточного обрабатываемого воздуха осуществляется в потоке последнего распыление воды.Тепловлажностный режим обработки воздуха в камере 3 орошения регулируют путем соответствующего изменения количества...

Номер патента: 2004882

Опубликовано: 15.12.1993

Авторы: Гогиш, Кутиков, Теверовский

МПК: F24F 3/14

Метки: воздуха, осушки, охлаждения

...коллектор 10, а также центральную трубку 11, Менее холодный конец 12 вихревой трубы 7 служит для удаления инея из потока воздуха, направляемого к воздухоохладителю окончательного охлаждения 9 через дроссельный вентиль 13.Холодный конец 14 вихревой трубы 7 соединен с входным патрубком 15 вентилятора 8 для подачи в этот вентилятор потока холодного воздуха, Выходной патрубок 16 вентилятор 8 соединен с кожухом 17 воздухоохладителя 9. Входной патрубок 18 вентилятора 6 соединен с камерой смешения 4 через. первый циклон 5. а выходной патрубок 19 вентилятора 6 - с входом вихревой трубы 7. Вихревая труба 7 снабжена рубашкой охлаждения 20, вход 21 и выход 22 хладагента которой соединены соответственно с выходом 23 и входом 24 источника...

Номер патента: 2004883

Опубликовано: 15.12.1993

Авторы: Герцман, Пинтюшенко, Прохоров, Фокин

МПК: F24F 3/14

Метки: влаги, воздуха, вытяжного, конденсации

...крыльчатка 8 захватывает холодный атмосферный воздух и направляет его в полостьстержня 5, в которой происходит охлаждение стержня 5, который в свою очередь охлаждает и ребра 12. Далее через входные5 отверстия 14 в стержни 5 холодный воздухпоступает в полости лопастей 9, охлаждаяих, и выбрасывается через выходные отаерстия 15 лопастей 9, на стенки шахты 1. Атмосферный воздух смешивается с"0 удаляемым вентиляционным воздухом, нагнетаемым лопастями 9 вверх по шахте 1,отбирая при этом от него часть тепла и влаги, Перемещаемый по шахте 1 вентиляционный воздух омывает сначала охлажденные15 лопасти 9, где происходит конденсация основной части влаги на их поверхности, которая при движении по вращающимсялопастям 9 коагулирует в капли и...

Номер патента: 2004884

Опубликовано: 15.12.1993

Авторы: Скворцов, Тарасов

МПК: F24F 5/00

Метки: абсорбента, абсорбционная, воздуха, восстановления, кондиционирования, осушителе», отработанного, системы

...11 и в перепускную линию 23 холодного абсорбентз перед теплообменником 10. установленным после регенератора 11 и доохладитель 30 горячего абсорбента, встречно включенный соответ ственно в обратную линию 19 хлздоснабжения после встроенного охладителя 3 осушителя 2 и в. перепускную линию 24 горячего абсорбента после теплообменнща 9, установленного перед регенератором 11.В качестве обрабатываемого и регенерационного воздуха может быть только нар ужи ы й воздух, с ма с ь н аружного и рециркуляционного воздуха или только ре 10 циркуляцйоннай воздух;В качестве .хладоносителя может. служить вода от градирни, артезианских скважин, горНых рек или холодильных станций,Восстановление обработанного абсор 15 бента в соответствии с предложенным...

Номер патента: 2004885

Опубликовано: 15.12.1993

Авторы: Герцман, Пинтюшенко, Прохоров, Сальников, Фокин

МПК: F24F 7/06

Метки: приточно-вытяжное

...верхним концом с атмосферой, а нижним - с кожухом 5, разме 25 щенный па аси трубы 6 и выполненный изтеплоправодного материала стержень 7 сребрами охлаждения и электроприводом 8,прикрепленные к нижнему концу стержнявентиляторные лопасти 9, а к верхнему конЗ 0 цу - крыльчатку 10, лоток 12 для улавливания влаги, При этом труба 6 снабженатеплоизоляционной стенкой с выпускнымиотверстиямиприкрепленными к верхнемуконцу трубы 6 с образованием со стенкамиЗ 5 шахты 2 и частично стенками кожуха 5 приточного ваздуховода 14, заведенной свободной кромкой в помещение 1, При этомприточный воздухавад снабжен сообщенным с лотком 12 желобковым поддонам 15 с40 нагревателем 16, полотнищем 17 из гидрофильного материала, прикрепленным к шахте 2 с...

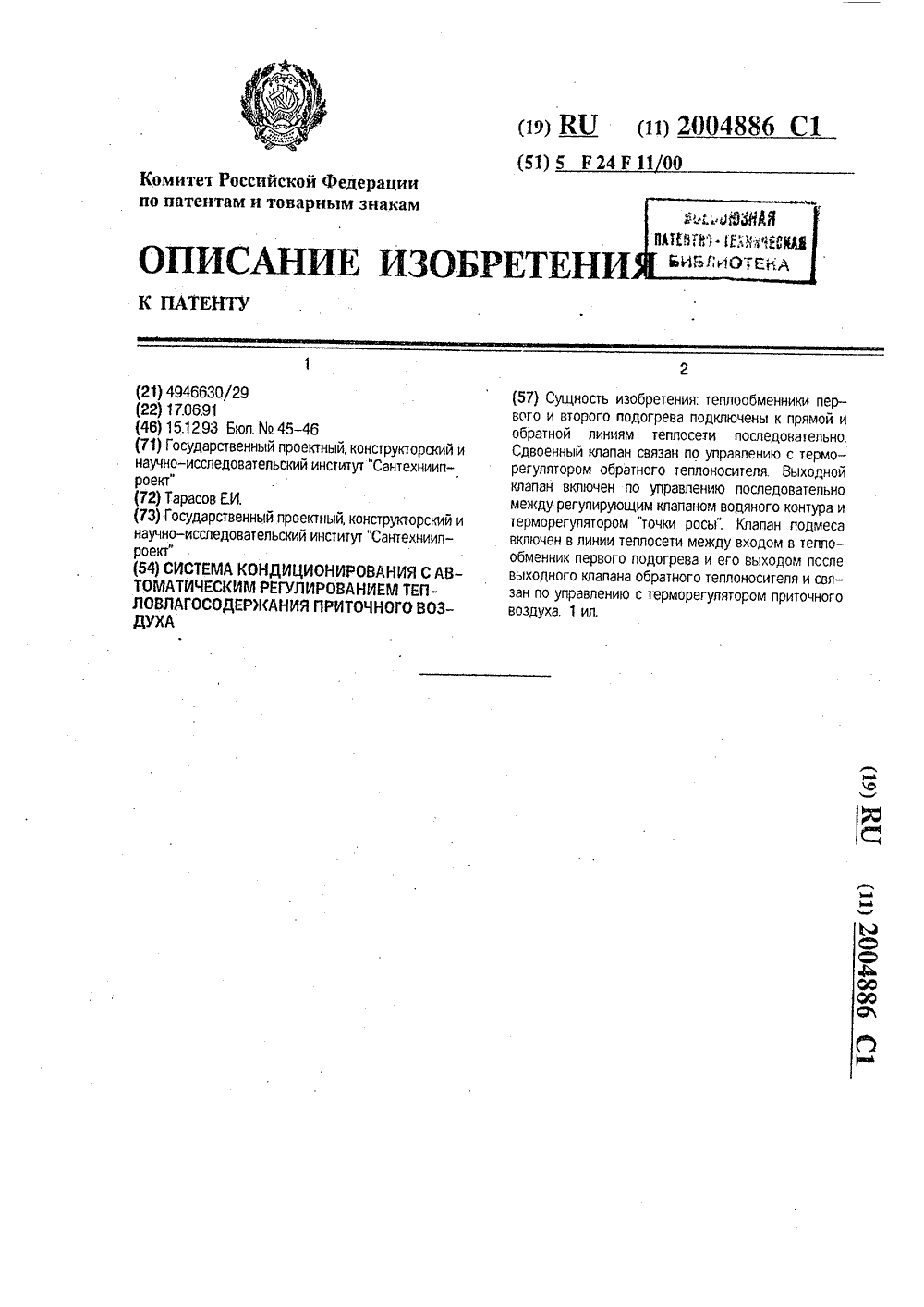

Номер патента: 2004886

Опубликовано: 15.12.1993

Автор: Тарасов

МПК: F24F 11/00

Метки: автоматическим, воздуха, кондиционирования, приточного, регулированием, тепловлагосодержания

...воздуха.Водяной контур камеры 5 орошениявключает трубопроводы 17, 18 и 19 циркуляции, нагнетания и подпитки, а также прямуюи обратную линии 20 и 21 холодоснабжения.50 Система кондиционирования воздухаработает следующим образом,Наружный воздух последовательнопропускают через теплообменник 3 первогоподогрева (или в обход его), камеру 5 ороше 55 ния, теплообменник 4 второго подогрева,ивентилятором 14 подают в обслуживаемоепомещение (не указано).В холодный период года регулированиевлажности притоцного воздуха осуществляется терморегулятором 8 "точки росы" пу2004886 тем воздействия на выходной клапан 12 обратного теплоносителя; при понижении температуры "точки росы" выходной клапан 12 открывается, увеличивая расход теплоносителя из прямой...

Номер патента: 2004887

Опубликовано: 15.12.1993

Автор: Пляскин

МПК: E21F 1/06, F24F 13/02

Метки: воздуховода, секций, соединения

...содержащее воздуховоды ифланцы, где концы воздуховодов отбортова-.ны наружу под тупым углом, обращенным всторону воздуховода, причем на отбортованной части каждого конца воздуховодапредусмотрены радиальные канавки дляразмещения уплотнения в виде жгута, соеФормула изобретения УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ СЕКЦИЙ ВОЗДУХОВОДА, содержащее отбортованные наружу концы секций, размещенное между последними уплотнение, бандаж, охватывающий соединенные концы, отличающееся тем, что, с целью снижения трудоемкости при изготовлении и монтаже, увеличения жесткости и плотно-. сти мест соединения, а также упрощения динение посредством двух полуколец, где каждое вальцованное полукольцо в виде треугольника в разрезе, соединены не менее на 2-х болтах,...

Номер патента: 1839219

Опубликовано: 30.12.1993

Авторы: Осипов, Староверов

МПК: F24F 13/06

Метки: воздуха, помещении, распределения

...основными отверстиями 6 дополнительные отверстия 9 или 10 соответственно круглой или плоской формы, 30Дополнителные отверстия 7 или 8 и 9 или 10 панели 2 и заслонки 5 могут располагаться относительно друг друга с максимальным смещением относительно друг друга: 35О - .дМ=где О - диаметир (ширина) основных отверстий 9 или 10 заслонки 5;40 Формула изобретения1. СПОСОБ РАСПРЕДЕЛЕНИЯ ВОЗДУХА В ПОМЕЩЕНИИ. включающий подачу 45 воздуха из приточной полости через перфорированную панель в рабочую зону помещения по меньшей мере в виде двух параллельных воздушных струй с возможностью взаимодействия последних между 50 собой с образованием общего воздушного потока, причем зжекционную способность воздушных струй на участке формирования общего...

Номер патента: 1839220

Опубликовано: 30.12.1993

Авторы: Осипов, Староверов

МПК: F24F 13/06

Метки: воздухораспределительное

...от взаимного перекрытия отверстий 4 и 5 могут подаваться в помещение без или с последующим их 10 взаимодействием между собой. Выполнение отверстий 4 и 5 ромбической формы обеспечивает сохранение формы воздушных струй при изменении взаимного перекрытия отверстий 4 и 5 в их поперечном сечении неизменной, что в существенной степени способствует более плавному регулированию параметров приточного воздуха.20(56) А вторс кое свидетельство СССР М г 83288 б, кл, Г 24 Р 13/об, 1993. 25Формула изобретенияВОЗДУХОРАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО, содержащее приточную полость, сообщенную через перфорированную панель с помещением, 30 и совмещенную с панелью с одной иэ ее сторон перемещаемую заслонку с отверстиями, совпадающими с отверстиями панели, при...

Номер патента: 1839221

Опубликовано: 30.12.1993

Авторы: Осипов, Староверов

МПК: F24F 13/06

Метки: воздуха, приточного, раздачи

...на фиг,3 - сечение Б-Б на фиг.1; на фиг.4 - сечение В - В на фиг.1.Устройство содержит короб 1 с камерой 2 статического давления, перекрывающую камеру 2 перфорированную панель 3, имеющую выпускные отверстия 4, расположенные по всей ее площади, размещенную в камере 2 перфорированную пластину 5, расположенную параллельно перфорированной панели 3 и имеющую выпускные отверстия, совпадающие с отверстиями 4 панели 3, Устройство снабжено вставленными в выпускные отверстия панели 3 и пластины 5 цилиндрическими патрубками 6, расположенными в патрубках 6 радиальными соединительными трубками 7 и коническими вставками 8, крайними поворотными козырьками 9. Панель 3 и пластина 5 расположены относительно друг друга,с образованием между ними...

Номер патента: 1839222

Опубликовано: 30.12.1993

Авторы: Осипов, Староверов

МПК: F24F 13/06

Метки: воздуха, помещении, распределения

...образование одного (фиг.1) или двух участков (фиг.2) формирования общего воздушного потока приточного воздуха. 30 (56) Авторское свидетельство СССР М 1832886, кл, Г 24 Р 13/06, 1989,Ф ор мул а изобретенияУСТРОЙСТВО ДЛЯ РАСПРЕДЕЛЕНИЯ 35 ВОЗДУХА В ПОМЕЩЕНИИ, содержащее приточную полость, сообщенную через перфорированную панель с помещением, причем отверстия в панели выполнены симметрично по всей ее площади, а панель 40 имеет совмещенную с ней со стороны приточной полости перемещаемую заслонку с . отверстиями с возможностью совмещения последних с отверстиями панели, отличающееся тем, что, с целью снижения энерге тических . затрат и, повышения равномерности распределения воздуха в рабочей зоне помещения, часть отверстий перемещаемой...

Номер патента: 2005060

Опубликовано: 30.12.1993

Авторы: Петров, Синицын, Скворцов

МПК: F24F 5/00

Метки: воздуха, кондиционирования, помещения

...12. а поддоном 18 к сбросной линии 11 и второй секции 14, кроме того, имеются подводящая 23, подпиточная 24 и переливная 25 линии, а также вентили 26, 27, при этом подводящая линия 23 соединена с поддоном 17 абсорбера 2 и подающей линией 8 перед насосом 19, подпиточная линия 24 подключена к второй секции 14 бака-аккумулятора 12 и подающей линии 8 перед насосом 19, сбросная 11. и прямая 10 линии соединены с секциями 13, 14 баха-аккумулятора, секции последнего выполнены в виде отдельных емкостей и соединены между собой переливной линией 25, причем на подающей 8, прямой 10, сбросной 11, подводящей 23 и подпиточной 24 линиях установлены вентили 28, 29, 30, 31, 32, 26, 27, а канал вспомогательного потока воздуха 5 связан с...

Номер патента: 2005061

Опубликовано: 30.12.1993

Авторы: Беспалов, Журавлев, Клойзнер, Страхова, Щербаков

МПК: F24F 7/02

Метки: атмосфере, вытяжными, выхлопами, гидродинамического, здания, кровлей, отрп-7, пространственного, пыли, расположенными, рассеивания

...4 обтекателя в заветренной зоне .,ольцевыми рельсами, установленными здания 1 организуется разрежение за счет вокруг здания у его основания, а обтекатель 45 эжекционных элементов при срыве потока, установлен на рельсах с возможностью вра- интенсифицируемое(по структуре - компакщения вокруг здания. тность аэродинамической тени, по параметНа фиг. 1 изображено предлагаемое ус- рам - низкие значения давления воздуха в тройство, вид сбоку; на фиг. 2 - то же, вид аэродинамической тени) формой элемента 4 сверху, 50 и примыкающих к нему элементов 3. В реУстройство "ОТРП" размещено вок- эультате образуется выраженная компактруг здания 1, имеющего на кровле вентиля- ная зона аэродинамической тени с ционные выхлопы 2, Устройство содержит...

Номер патента: 2005268

Опубликовано: 30.12.1993

Авторы: Жадин, Тарасов

МПК: F24F 11/08, F24F 3/06

Метки: автоматическим, воздуха, кондиционирования, приточного, регулированием, состава, тепловлажностного

...счет изменения частично отработанного теплоносителя на теплаобменниках 9 и ".6 второго подогрева по команде терморегулятора температуры "точки росы" путем воздействия на регулируощий клапан 18 на обводном трубопроводе 17, При понижении температуры "точки росы" клапан 18 открывается, а при повышении закрывается. При зтам изменение положения клапана 18 дает воэможность плавного изменения темпера- турц приточного воздуха в небольших интервалах температур, что существенно улучшает качсственные показатели общего процесса регулирования тепловлажностного состава приточнаго воздуха.При повышении температуры наружного воздуха повышается температура "точки росы" и в этом случае по команде термарегулятара 8 постепенно закрывается клапан 18. При...

Номер патента: 2005269

Опубликовано: 30.12.1993

Автор: Тарасов

МПК: F24F 3/06

Метки: автоматическим, воздуха, кондиционирования, приточного, регулированием, тепловлагосодержания

...более открывается в сторону забора холодной воды из трубопровода 22 холодоснабжения. Излишки воды в камере 11 орошения посредством перелива удаляются по отводящему трубопроводу 23. 5 10 15 20 25 30 35 40 45 50 Температура приточного воздуха в данном режиме продолжает поддерживаться терморегулятором 1 посредством изменения расхода теплоносителя через теплообменник 3 второго подогрева.При понижении температуры наружного воздуха процесс регулирования осуществляется в обратном порядке: прикрывается трехходовой клапан 9 в сторону потребления холодной воды из трубопровода 22 непосредственно по управлению терморегулятором 5 при минимуме забора наружного воздуха и максимуме рециркуляции - продолжает прикрываться клапан 9 при переключении...

Номер патента: 2005270

Опубликовано: 30.12.1993

Автор: Тарасов

МПК: F24F 11/00, F24F 3/06

Метки: автоматическим, воздуха, кондиционирования, приточного, регулированием, тепловлагосодержания

...выходной клапан 14 включен по управлению последовательно между треххадавым клапаном 8 камеры 6 орошения и термарегулятором 9 "точки расы", а клапан 15 падмеса включен между входом первой секции 3 и выходом второй секции 4 первого подогрева за клапаном 14 обратного теплоносителя и связан по управлению с терморегулятаром 11 притачнаго воздуха.Водяной контур камеры 6 орошения включает в себя трубопроводы 16. 17 и 18циркуляции, нагнетания и подпитки, а также прямую и обратную линии 19 и 20 холодоснабжения.Отличие системы по фиг.2 заключается в том, что секции 3 и 4 пеового подогрева установлены параллельно по ходу воздуха.Система кондиционирования воздуха работает следующим образом,Наружный воздух последовательнопропускают через секции...

Номер патента: 2005271

Опубликовано: 30.12.1993

Автор: Тарасов

МПК: F24F 3/06

Метки: автоматическим, воздуха, кондиционирования, приточного, регулированием, тепловлагосодержания

...кондиционирования воздухаработает следующим образом,Наружный воздух или смесь наружногОи рециркуляционного воздуха из каналов 12 35и 11 последовательно пропускают черезтеплообменник 3 первого подогрева, камеру 5 орошения, теплообменник 4 второгоподогрева и вентилятором 7 пода 1 от в обслуживаемое помещение на чертеже не показа но).Холодный период года,Регулирование влажности приточноговоздуха осуществляе гся терморегулято ром18 ".точки росы" путем воздействия на выходной клапан 13 обратного теплоносителяпри закрытом трехходовом клапане 8 в сторону линии 35 холодоснабжения, При понижении температуры "точки росы" выходкойклапан 13 открывается, увеличивая расход 50теплоносителя из прямой линии 1 теплосетичерез теплообменник 3...

Номер патента: 2005272

Опубликовано: 30.12.1993

Авторы: Калентьев, Кирсанов

МПК: B01D 53/26, F24F 3/14

Метки: воздуха, осушки, охлаждения

...быть установлен внутри помещения 2, при необходимости - в зоне выхода воздуха из полости 12 (на чертеже данный вариант не показан), но клапан 14 при всех условиях смонтирован вне осушаемого помещения, Корпус влагосборника 7 с внутренней стороны, а также внутренняя поверхность патрубка 13 примерно на 2/3 его высоты снизу имеют капиллярно-пористое покрытие 15. Покрытия корпуса влагосборника 7 и патрубка 13 взаимосвязаны.Выходной патрубок 16 вентилятора 3 соединен с входным патрубком вихревой трубы 17 и через эжектор 18- с трубопроводом 19, соединяющим патрубок 20 холодно- го потока трубы 17 с охлаждающей полостью 12 теплообменника 1. Зжектор 18 может быть выполнен в виде тройника, два входа которого расположены под острым углом и...

Номер патента: 2005273

Опубликовано: 30.12.1993

Автор: Розевика

МПК: F24F 3/14

Метки: воздуха, косвенно-испарительного, охлаждения

...чередующиесяканалы основного и вспомогательного потоков воздуха.9. Каналы со стороны патрубков дляЗ 5 подвода и отвода основного потока воздухавыполнены в виде пластин, соединенныхдруг с другом по торцам под углом 20 - 40 О.10. Патрубок для подвода вспомогательного потока воздуха.40 11. Каналы основного потока со стороны патрубков для подвода и отвода вспомогательного потока заглушены.Признаки 1-8 являются общими с признаками прототипа, Признаки 9 - 11 являют 45 ся новыми отличительными. Совокупностьвсех признаков данного технического решения обуславливает соответствие критерию"новизна".Благодаря наличию отличительных При 50 знаков стало возможным достижение поставленной цели, а именно: увеличениеэффективности охлаждения из;за...

Номер патента: 2005274

Опубликовано: 30.12.1993

Авторы: Вязов, Лупарев, Мишин, Синицын, Скворцов, Эйкалис

МПК: F24F 3/14, F24F 5/00

Метки: автономный, кондиционер

...яруса 12 и с поддонам 20 адиабатного компактного увлажнителя 7. Для интенсификации процесса адиабатного увлажнения воздуха, уменьшения выноса капель из АКУ, сокращения потребления воды все пластины насадки 17 выполнены с перфорацией. С целью уменьшения потребления воды сифоны 10, 14 оросителей выполнены с плавно расширяющимися входами и выходами 21, 22,Автономный кондиционер в холодный период года работает следующим образом.2005274 Формула изобретения 1 тем, что, с целью повышения экономично 1. АВТОНОМНЫЙ КОНДИЦИОНЕР, 55 сти и надежности, он снабжен установлен- включающий в себя корпус, компрессор,ным в корпусе кондиционера до воздухопоследовательно установленные по ходу охладителя по ходу движения воздуха движения воздуха...

Номер патента: 2005275

Опубликовано: 30.12.1993

Авторы: Корсаков, Лепский, Смирнов

МПК: A61L 9/12, F24F 5/00

Метки: вещества, испарения, летучего

...вгерметичных обьектах.30, Кроме того, постоянное испарение активных веществ приводит к их быстрому истощени 1 о и сокращению ресурса работыустройства. Конструкция устройства с корпусом в виде коробки с набивкой не дает35 достаточного доступа воздуха к носителювещества, лоток воздуха затормаживаетсяна стенках корпуса и набивке, что снижаетэффективность устройства.Цель изобретения - повышение эксплу 40 атационных свойств устройства, увеличениенадежности испарения и его герметизации.На чертеже показано предлагаемое устройство.Устройство состоит из корпуса 1 цилин 45 дрической формы, открытого с одного концаи охватывающего испаритель 2 с внутренней полостью 3 и отверстиями 4 для сообщения последней с воздухом помещения.В полости...

Номер патента: 2005276

Опубликовано: 30.12.1993

Авторы: Рыжик, Тарасов

МПК: F24F 5/00

Метки: влажного, воздуха, кондиционирования

...потока и выделения из него конденсата, влагоотделитель 4 для отбора капельной влаги из потока, турбодетандер 5 для охлаждения потока влажного воздуха и снегоотде литель 6 для отбора твердой фазы влаги навыходе из турбодетандера и ее плавления.Горячий поток влажного воздуха поступает в первичный теплообменник 1, где охлаждается потоком продувочного воздуха, 55 затем горячий поток поступает в теплообменник-перегреватель 2, где охлаждается потоком, выходящим из влагоотделителя 4, далее поступает в теплообменник-конденсатор 3, где охлаждается холодным потоком, выходящим иэ снегоотделителя б, в2005276 результате чего высаживается конденсат, который затем сепарируется во влагоотделителе 4, после чего поток поступает в...

Номер патента: 2005277

Опубликовано: 30.12.1993

Авторы: Болонева, Синицын, Скворцов, Юсупов

МПК: F24F 5/00

Метки: воздуха, кондиционирования

...22, соединяющую поддон 13 регенератора 12 с баком-аккумулятором 5, а также теплообменник-утилизатор 23, присоединенный по нагреваемой среде к контуру 17 регене рируемого абсорбента между баком-аккумулятором 5 и теплообменником-нагревателем 19 и по охлаждаемой среде к контуру 7 рабочего абсорбента до насоса с,Н) 8 и к контуру 15 крепкого абсорбента после насоса с,Н) 16. Система кондиционирования воздуха может также быть дополнительно снабжена линией подачи воды 24 с регулирующим клапаном 25, соединенным с аварийным датчиком концентрации 26 рабочего абсорбента, регулирующий клапан 27, соединенный с датчиком концентрации 28 крепкого абсорбента, регулирующий клапан 29, соединенный с датчиком температуры 30 рабочего абсорбента,...

Номер патента: 2005278

Опубликовано: 30.12.1993

Автор: Тарасов

МПК: F24F 7/00

Метки: земной, поверхности, проветривания

...изменения местопалокения подвода к потребителю с использованием самопроизвольного потока воздуха сверху вниз за счет разности давлений и обеспечение его мобильности.Это достигается тем, чта в устройстве для подачи свежего воздуха для проветривания земной поверхности воздухом из верхних слоев атмосферы выход воздуховода соединен с устройством для создания потока воздуха с возл 1 ажнастью съелфа его и переноса к потребителю, а вход ваздуховада выполнен в виде колена с вертикальным расположением плоскости всасывающего отверстия и снабжен аэродинамическим килем,2005278 Формула изобретенияжение вниз и подачу потребителю эа счет1. Способ проветривания земной поверхности пуем подачи потока све кего разност давлении.ев атмосферц с хо,...

Номер патента: 2005279

Опубликовано: 30.12.1993

Авторы: Жигач, Кириленко, Сизов

МПК: F24F 7/06

Метки: вентиляции, помещений

...и помещениями, подключенную к последним по помощи вытяжных воздуховодов и нагнетательного воздуховода, вентилятор, соединяющий междусобой один из вытяжныхи нагнетательный воздуховоды, при этом последний связан с вытяжной шахтой с образованием эжектора, и снабжена подключенными к другим вытяжным воздуховодам дополнительными вентиляторами с нагнетательными патрубками, концы которых расположены в шахте тандемно с образованием дополнительных эжекторов, наклоненных в направлении удаляемого воздуха.На чертеке представлена система вентиляции помещений.Система вентиляции содержит вытяжную шахту 1, сообщенную с атмосферой и помещениями 3, подключенную к последним при помощи вытяжных воздуховодов 5,2 и нагнетательного воздуховода б, вентилятор 4,...

Номер патента: 2005280

Опубликовано: 30.12.1993

Автор: Тарасов

МПК: F24F 11/00, F24F 3/06

Метки: автоматическим, воздуха, кондиционирования, приточного, регулированием, тепловлагосодержания

...введенные обводную линию 13 теплоносителя и обводной воздушный канал 14 теплообменника 2 первого подогрева, сдвоенный воздушный клапан 15 с единым механизмом 16 управления и запорные органь: 17 и 18 теплоносителя, при этом регулирующий клапан 11 теплоносителя установлен на прямой линии 3, сдвоенный воздушный клапан 15 размещен в обводном воздушном канале 14 и канале 1 воздуха пеоед теплообменником 2 первого подогрева, причем механизм 16 управления клапана 15 связан цепью 19 управления с терморегулятором 6 "точки росы", а запорные органы 17 и 18 расположены перед теплообменником 2 первого подогрева и на обводной линии 13,Система кондиционирования работает следующим образом.В режиме нагрева приточного воздуха на теплообменнике 2...

Номер патента: 2005281

Опубликовано: 30.12.1993

Автор: Тарасов

МПК: F24F 11/00

Метки: вентиляционной, воздуха, выходе, наружного, приточной, рециркуляционного, смеси, температуры, теплообменника, установкой

...уменьшения количества теплоносителя и увеличения количества наружного воздуха при соответствующем. уменьшении рециркуляции, т.е. с повышением температуры наружного воздуха сначала уменьшается расход теплоиосителя до нуля (в это время исключается возможность замерзания трубок), а далее увеличивается доля наружного воздуха до 100 У;,На фиг.2 кривые А, В и С характеризуют температуру обратного теплоносителя в зависимости от температуры наружного воздуха соответственно при первом гаиалог), 20052815 10 15 20 25 30 40 45 50 втором (протатип) и предложенном способах регулирования. Как видно из фиг,2, толька па предложенному способу регулирования (график С) обеспечивается паста:;иная минимальная температура обратного теплоносителя...

Номер патента: 2005282

Опубликовано: 30.12.1993

Авторы: Багаутдинов, Толмачев, Юрманов

МПК: F24F 13/06

Метки: душирующее

...из верхней и нижнейчастей. При этом верхняя часть боковых стенок расположена со стороны торцевой стенки и выполнена в виде откидных заслонок. анижняя часть боковых стенок состоит изгибких металлических прутков, обтянутыхполимерной пленкой.Откидные заслонки служат при необходимости для подмешивания более теплоговнутреннего воздуха в приточную струю.Использование впускных отверстий, перекрытых полуцилиндрическими экранами,и натянутой на гибкие металлические прутки полимерной пленки позволяет получитьструю направленного воздействия. Крометого, завихренный в оппозитных отверстияхи распространяющийся с большим угломраскрытия поток обеспечивает охлаждениебоковых стенок устройства и образованиехолодной поверхности вблизи рабочего ме-,.ста с...

Номер патента: 2005283

Опубликовано: 30.12.1993

Автор: Кириленко

МПК: F24F 13/06

Метки: воздухораспределитель

...1, установленный вдоль него гибкий шнур 2, свободный конец которого расположен ниже выходного торца патрубка 1, Воздухораспоеделитель снабжен стабилизатором потока 3 с телом 4 дл разбивания струи, намоточным устройством 5, расположенным на наружной стороне патрубка 1 посредством крепежных элементов 6 и связанным с гибким шнуром 2, Гибкий шкур 2 пропущен через патрубок Формула изобретенияВОЗДУХОРАСПРЕДЕЛИТЕЛЬ, содер- жвщий вертикальный патрубок, установ- евин 1 вдоль него гибкий шнур, еееащиаа конец которого расположен ниже выацреме терца патрубка, отличающийся тем, что атэдухщнщпределитель 1 по его оси, а стабилизатор потока 3 закреплен на свободном конце шнура 2. Намоточное устройство вращается вокруг оси 7. Внутри патрубка шнур 2...
