F24F — Кондиционирование воздуха; увлажнение воздуха; вентиляция; использование воздушных потоков для экранирования

Номер патента: 1423870

Опубликовано: 15.09.1988

Автор: Лихачев

МПК: F24F 11/00, F24F 13/08

Метки: воздухораспределительное

...температуры рециркуляционного воздуха датчик 6 через тягу 9 приводит в движение створку 5, открывая канал 16для прохода приточного воздуха, при повышении температуры в помещении датчик срабатывает на перекрытие канала 16, т.е. уменьшая подачу теплого воздуха в помещение.При работе в охладительном режиме створка 4 датчика 3 должна перемещаться в противоположном направлении, так, как при перегравах в помещении требуется не уменьшать, а увеличивать подачу охлажденного воздуха, а при переохлаждении требуется уменьшить подачу охлажденного воздуха, а датчик 6 отлажен так, что он срабатывает на закрытие при повышении температуры - перекрывает с помощью створки 5 каналы 16, что ведет к уменьшению количества подаваемого воздуха и открытию...

Номер патента: 1430687

Опубликовано: 15.10.1988

Авторы: Бялый, Должиков, Коссовский, Наришная, Наришный, Севрюков, Степанов

МПК: F24F 1/01

Метки: доводчик, эжекционный

...ервичцого и вторичного воздуха и выхода бряботацного воздуха, расположенные в орпусекамеры 2, 3 смешения и г 1 ер. ивяного воздуха соответствеццо, сообщеццые , ежду собой при помощи эжектирующих сопл 4, расположенных рядами вдоль теп,11 ообмецника 5, примыкающего к корпусусо стороны отверстия для входа вторичНого воздуха.Ряды эжектирующих сопл 4 выполненывозрастающей высотой от дальнего к лижнему к теплообменнику 5 ряду. Смеительная камера 2 разделена горизонтальыми перегородками 6, установленными 1 иежду теплообменником 5 и рядами сопл 4, Начиная с предпоследнего от теплообменника б ряда.Эжекционный доволчик работает следуюиим образом.Первичный возлух через камеру 3 первичного воздуха и сопла 4 поступает в месительную камеру 2....

Номер патента: 1430688

Опубликовано: 15.10.1988

Авторы: Бялый, Динцин, Куликова, Степанов

МПК: F24F 3/147

Метки: воздушного, потока, теплоты, утилизатор

...в проточном пучке труб, а другого - в его межтрубцом пространстве ц сквозных патруб ках труб; ца фиг, 4 - поперечное се. (ченце трубы и сквозного патрубка.Утилизатор теплоты воздуцпного потока, содержит корпусс перекрестными каналами, одни из которых выполнены в виде проточного пучка труб 2, а другие - образованы его межтрубцым пространством 3,В каждой трубе 2 пучка расположены сквозные патрубки 4, имеющие длину, равную диаметру трубы 2, диаметр, меньший диаметра последней, и размещенные в плоскостях, перпендикулярных пучку труб 2, под углом а к потоку возду;ха, проходящему через межтрубное пространство 3, определяемым из соотношения0(и(а Гссов-,пгде Л - диаметр патрубка 4;Р -- диаметр трубы 2.Утилизатор теплоты воздушного потока...

Номер патента: 1430689

Опубликовано: 15.10.1988

Авторы: Аббасов, Алиев, Кокорин

МПК: F24F 3/14

Метки: вентиляции, воздуха, животноводческих, помещений, системах, тепловлажностной

...воздуха лостаточцо утилизирусмого тепла вытяжцого Воздуха, который проходит о отсеку 4 и имеет более высокие температуру и влакцость по срдвцеци)о с хололцым царужцым возлухом, проходящим по отсеку 3. На испарецие рабочего вещества отццмзстся тепло вьггяжцого воздуха в отсеке 4 и одновременно с охлаждением конденсируется влага, которая через открытый пдтрубок 6 выбрасывается возлушцым потоком и стекает по стенке кожуха в конденсаторный бак 25: При низких температурах наружного воздуха в холодцьГй период года температура воздуха в животцоводческом помещении поддерживается ца нижнем уровце 1 В и коцтролируется датчиком 28. Если утилизируемого тепла вытяжного воздуха цедостаточно для подогрева приточцого воздуха и полдержзиия в помещеции...

Номер патента: 1430690

Опубликовано: 15.10.1988

Автор: Федотов

МПК: F24F 13/06

Метки: воздуха, приточного, раздачи

...Г Произво,и Изобретение относится к области вецти,пяции и может быть использовано дляраспределения приточного воздуха по поме 1 цецию,1 слью изобретения является повышениекомфортности путем создания импульсгойраздачи приточного воздуха.На фиг. 1 изображено устройство дляраздачи приточцого воздуха, общий вид;на фиг. 2 -- разрез А - А на фиг. 1; нацг. 3 узел 1 на фиг. 2, 10Усройство для раздачи приточного возуха ссдержит продольный короб 1 с выускцьми поперечными щелями 2 и установ 1 пенцые в них подвижные щитки 3. Киток 31 устацовлен с возможностью вра 1 цения и снабкец полуцилиндрическими лопатками 4,расположенными на его противоположных,"тороцах и обращенными вогнутыми поверх 1 цостямц в противоположных направленияхнавстречу...

Номер патента: 1432311

Опубликовано: 23.10.1988

Авторы: Бреславец, Икингрин, Лупарев, Сазонов, Синицын, Эйкалис

МПК: F24F 5/00

Метки: автономного, воздушного, конденсатора, кондиционера, охлаждения

...13, который может иметь .сливной трубопровод 3014 с регулируемым элементом 15.Бак 8 с жидкостью может быть установлен непосредственно на кондиционируемом объекте 7 (например, непосредственно на перекрытии кабины крана). 35В воздуховоде 1, например, передконденсатором 2 может быть установлендатчик 16 температуры, который совместно с дополнительно используемымреле 17 времени может быть параллельно подключен к блоку 12 управления.Сливной трубопровод 14 может бытьподключен к сборному баку 18 для накопления жидкости,Установка работает следующим образом.Во время работы автономного кондиционера окружающий воздух поступаетот осевого вентилятора 3 через фильтр4 в конденсатор 2, охлаждает в нем 50хладагент и затем удаляется в окружающее...

Номер патента: 1432312

Опубликовано: 23.10.1988

Автор: Саришвили

МПК: F24F 5/00

Метки: воздуха, помещении

...выход 18 воздуховода 1 подается в нижнюю зону помещения 15,При обтекании воздухом конденсаторных участков 11 тепловых труб 9со смоченным капиллярно-пористым по-крь 1 тием 13 происходит передача теплоты от рабочего тела тепловых труб9 на испарение содержащейся в покрытии 13 жидкости, пары которой совместно с охлаждающим потоком наружного воздуха через выход 19 выносятся в атмосферу,Наклон смоченных конденсаторныхучастков 11 тепловых труб 9 навстречу движению потока наружного воздухаобеспечивает более полное смачиваниевсей поверхности покрытия 13 и умень 1432312шает унос капельной влаги с потокомвоздуха. Регул.ровапие необходимойхолодопроизводительности устройствавозможно путем регулирования расхо 5дов потоков внутреннего и (или)...

Номер патента: 1432313

Опубликовано: 23.10.1988

Авторы: Виленц, Вингурт, Иванов, Квят

МПК: F24F 5/00

Метки: автономный, кондиционер

...4 с основной 5 и дополнительной 6 полостями и капиллярную трубку 7, Электропривод 3 имеет систему 8 охлаждения, под ключенную к входу 9 основной полости 5 конденсатора 4 и выходу 10 дополнительной полости 6. Выход 11 основной полости 5 сообщен через капиллярную трубку 7 и испаритель 1 с входом 12 20 компрессора 2, выход 13 которого подключен к входу 14 дополнительной полости 6. Капиллярная трубка 7 расположена по спирали снаружи статора (не показан) электропривода 3 и кон тактирует с последним.Кондиционер работает следующим образом.Сжатые в компрессоре 2 нары хлад- агента поступают в дополнительную по лость 6 конденсатора 4, где охлаждаются в результате их теплообмена с охлаждающей средой, после чего они подаются в систему 8...

Номер патента: 1432314

Опубликовано: 23.10.1988

Авторы: Борченко, Дербенев, Ткачук, Щекин

МПК: F24F 9/00

Метки: воздушно-тепловая, завеса

...6со стороны насадков 7 и 8 и кинематически связанную со створками 1 О и 11,причем при закрытых воротах 2 створки 10 воэдухонагревателя 3 выполненынормально открытыми, заслонка 1 12 -нормально открытой относительно насадка 8, направленного в сторону помещения, а створки 11 обводного канала 9 - нормально закрытыми. Крометого, каждое вентиляционное устрой",ство снабжено съемным воздухораспределителем 13, расположенным над насадком 7, направленным в сторону проема 1 ворот 2. Створки 1 О и 11 и заслонка 12 кинематически присоединенык исполнительному механизму 14Завеса работает следующим образом.При открытых воротах 2 и работе50вентилятора 4 происходят всасываниепотока приточного воздуха и подачаего по обводному каналу 9 в...

Номер патента: 1432315

Опубликовано: 23.10.1988

Авторы: Датчиков, Шайбель

МПК: F24F 9/00

Метки: воздушно-тепловая, завеса

...4 вентилятора 1 двустороннего всасывания воздух из помещения (не показано) всасывается через воздухозаборник 5 в полость 9 ворот 6, 45 где,внутренний воздух при необходимости нагревается нагревателем 2 и через кольцевую щель 11 вращающимся кольцевым потоком поступает в помещение, осуществляя циркуляцию воздуха в зоне ворот 6 и обеспечивая нормальные условия воздушной среды.При положении поворотных лопаток 2 и 3 вентилятора 1 под углом к плоскости ворот 6 воздух из помещения55 и снаружи засасывается через воздухоэаборники 5 и 1 О в полость 9 ворот 6 и через кольцевую щель 11 по; ступает в помещение, осуществляя при этом смешивание и подогрев на"ружного воздуха с внутренним, обеспечивая приточную вентиляцию с частичной рециркуляцией...

Номер патента: 1432316

Опубликовано: 23.10.1988

Авторы: Ермошкин, Кириленко

МПК: F24F 13/06

Метки: воздуха, приточного, раздачи

...окон 4, между диффузором 2 иконусом 3 установлены радиальныепатрубки 6, закрепленные на их боковых стенках по периметру окон 4 иотверстий 5. Отверстия 5 и окна 4 25имеют, форму треугольников, основания которых расположены в плоскости,перпендикулярной оси диффузора 2, апатрубки 6 имеют форму призмы. Основания радиальных патрубков 6 выпол пиены с перфорацией и снабжены приточнымителескопическими насадками7, установленными в отверстиях перфорации.Устройство снабжено задвижками 8,установленными в радиальных патрубках 6 вдоль их основания. Устройство дополнительно содержит вентиляторы 9 с регулируемой частотой вращения, выходы которых подключены к 40радиальным патрубкам 6, в боковыхстенках радиальных патрубов 6 выполнены отверстия 10,...

Номер патента: 1434217

Опубликовано: 30.10.1988

Авторы: Выстороп, Наришный, Новожилов, Соин, Юхно

МПК: F24F 3/14

Метки: камеры, кондиционера, орошения, сепаратор

...камеры орошения работаетследующим образом. 1 О Подаваемая через Форсуночный коллектор 8 орошаемая вода после дополн тельного дробления на сетках 10 к нтактирует с потоком обрабатываемого воздуха, осуществляя при этом его тепловлажностную обработку, оседает частично в бак 14 сбора жидкости, а часть воды попадает на пластины 1, проходя по зигзагообразномуканалу, жидкость сепарируется из газо- жИдкостного потока и стекает по наклонным участкам 5, расположеннымдруг к другу под углом с вершиной, направленной вверх в сторону стенок5 О . 13 корпуса 1 и отводится по приемникам 12 жидкости в бак 14 для сбора жидкости. Та часть жидкости, которая стекает по отогнутым вниз входным участкам 2 пластин 1, чтобы не образовывать...

Номер патента: 1435893

Опубликовано: 07.11.1988

Авторы: Жилинская, Калениченко, Литвинов

МПК: F24F 3/14

Метки: парогазовой, смеси

...быть расположенвнутри корпуса 1 на входе 15 конфузора 11.В корпусе 1 расположен уплотняемый штуцер 16 для подключения датчиков 17 приборов контроля за параметрами парогазовойсмеси,Корпус 1 также может иметь уплотняемую дверь 18 и герметизированный узел 19для подключения привода 6 вентилятор кэлектросети 20.Обечайка 8 расположена в корпусе 1 сиспользованием фиксирующих винтов 21 итакже может быть выполнена из высокотеплопроводного материала. Конф зор 11 может быть выполнен с длиной не менее одной пятой длины рабочей зоны корпуса 1, а точка пересечения образующих конфузора 11 может быть расположена по оси корпуса 1 между распределительной решеткой 7 и дверью 18 корпуса 1, что в целом обеспечивает повышение однородности параметров...

Номер патента: 1435894

Опубликовано: 07.11.1988

Автор: Аничхин

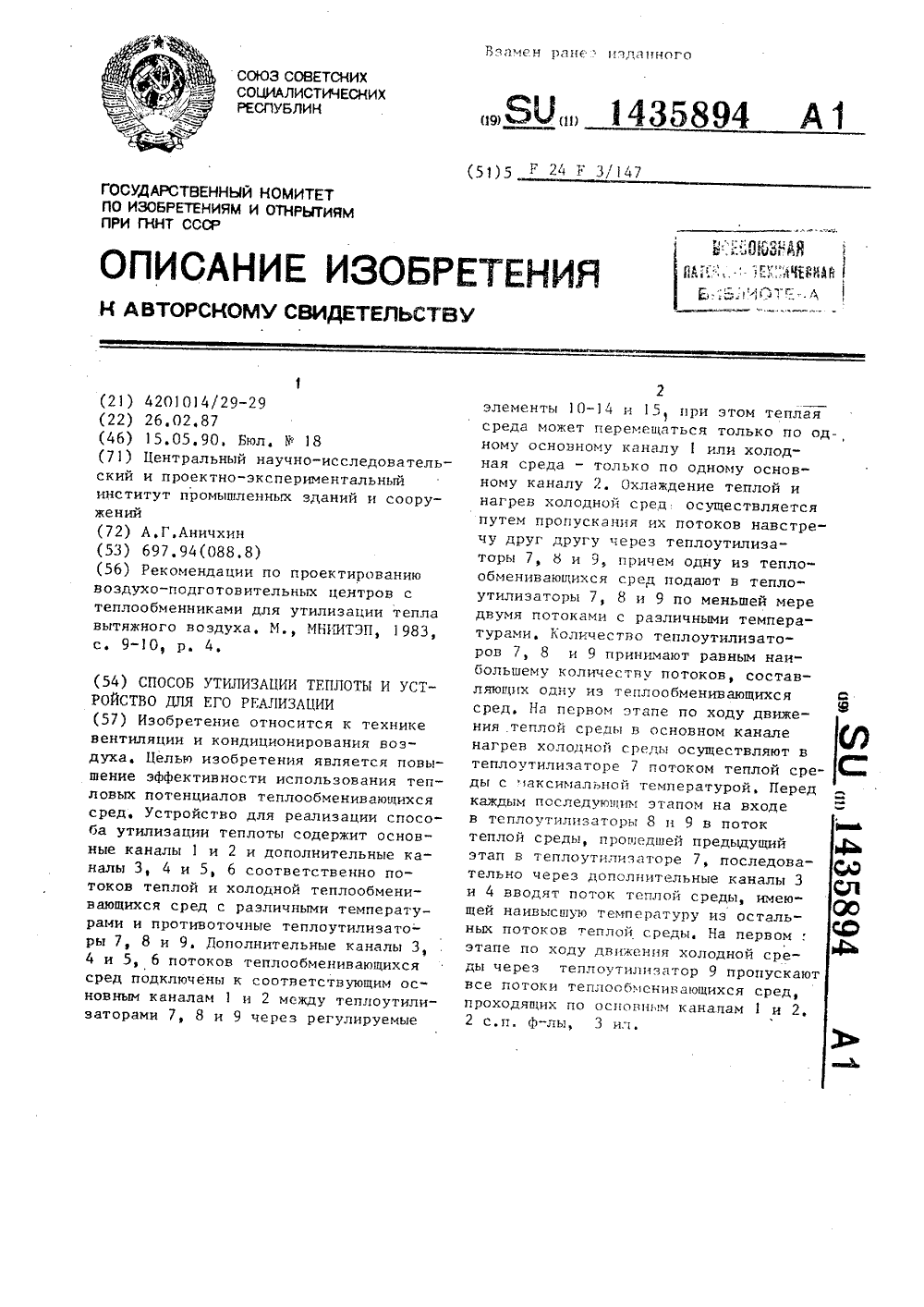

МПК: F24F 3/147

Метки: теплоты, утилизации

...в теплоутилизаторы 7, 8 и 9 поменьшей мере двумя потоками с разпичными температурами.Охлаждение теплой и нагрев холод 55ной сред осуществляют по ходу движения каждой из сред в основных каналах1 и 2 последовательно по этапам в теплоутилизаторах 7, 8 и 9, количествокоторых принимают равным наибольшемуколичеству потоков, составляющих однуиз теплообменивающихся сред,На первом этапе по ходу движениятеплой среды в основном канале 1 нагрев холодной среды осуществляют втеплоутилизатаре 7 потоком теплой среды с максимальной температурой,Перед каждым последующим этапом навходе в теплоутилизаторы 8 и 9 в поток теплой среды, прошедшей предыдущийэтап в теплоутилизаторе 7, последовательно через дополнительные каналы 3 ии 4 вводят поток...

Номер патента: 1435895

Опубликовано: 07.11.1988

Авторы: Березина, Татарчук, Шилькрот

МПК: E04B 7/18, F24F 7/02

Метки: аэрационный, зданий, промышленных, фонарь

...предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к области вентиляции промышленных зданий и может быть использовано для вентиляции цехов с тепло-газо-влаговыделениями,Цель изобретения - повышение производительности аэрационного фонаря и увеличение высоты выброса.На чертеже изображен аэрационный фонарь, разрез,Аэрационный фонарь для промышленных зданий содержит многогранный корпус 1 с входным и выходным отверстиями 2 и 3, размещенные в нижней части корпуса 1 лотки 4 для отвода атмосферных осадков и установленный в корпусе 1 дождезащитный козырек 5, края которого расположены над лотками 4. Фонарь снабжен поворотными направляющими пластинами 6, установленными во входном отверстии 2, а грани 7 корпуса 1 со стороны выходного...

Номер патента: 1435896

Опубликовано: 07.11.1988

Авторы: Гримитлин, Кузьмин, Манкевич, Тарасов

МПК: F24F 7/04

Метки: защиты, зоны, помещения, рабочей

...д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к области вент 11 ляции и отопления зданий и может быть использовано в отопительных системах крупногабаритных цехов в судостроительной, авиационной и других отраслях промышлен. ности.Целью изобретения является повышение экономичности,На чертеже изображено устройство, реализующее предлагаемый способ, поперечный разрез.Устройство содержит установленную над рабочей зоной (не показано) вдоль наружной стены помещения 1 горизонтальную площадку 2. На свободном конце площадки 2 вдоль нее закреплено воздуховыпускное устройство, выполненное в виде коллектора 3, имеющего щель 4.Способ осуществляют следующим образом.Ниспадающий поток холодного...

Номер патента: 1435897

Опубликовано: 07.11.1988

Авторы: Бабанов, Муратов, Суханова

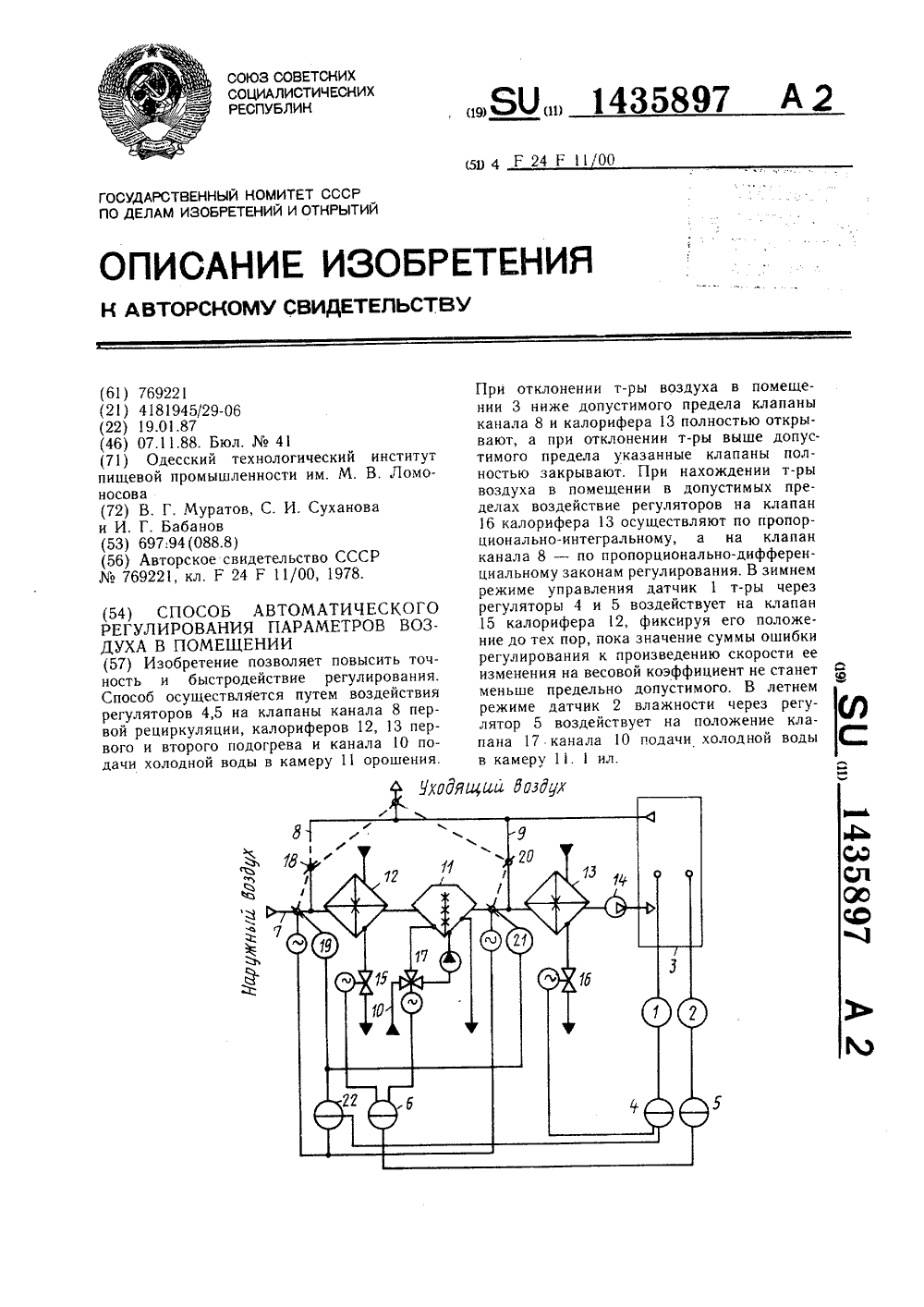

МПК: F24F 11/00

Метки: воздуха, параметров, помещении

...15 калорифера 12 первого подогрева. При этом клапан 15 в случае недопустимого текущего значения суммы ошибки регулирования и произведения скорости ее изменения на весовой коэффициент не меняет своего положения до тех пор, пока это значение не снизится до уровня, меньшего определьного значения ошибки регулирования.Зона В (абсолютное значение суммы ошибки регулирования и произведения скорости ее изменения на весовой коэффициент равно предельно допустимому).Датчик 1 температуры помещения воздействует через регулятор 4 на клапан 16 калорифера 13 второго подогрева, а также через регулятор 4 изменяетзаданное регулятору 22, воздействуя на клапан 18 канала 8 рециркуляции. При этом на клапан 16 воздействуют по пропорционально-ин 14358975 10...

Номер патента: 1437115

Опубликовано: 15.11.1988

Авторы: Дроздов, Каплун, Килин, Хватов

МПК: B08B 15/02, F24F 7/06

Метки: местный, отсос

...относится к вентиляции и служит для удалении вредных веществ, выделяющихся при технологических процессах, например пыли в смешивающих бегунах (смесителях), бункерах и емких укритиях,Целью изобретения является повышение эффективности работы местного отсоса за счет равномерного распределения скоростей в рабочем сечении отсоса.На чертеже изображено устройство, общий вид,Местный отсос содержит воздуховод 1, корпус 2 и установленную внутри корпуса 2 вставку 3, выполненную в виде раструба, стенки которой выполнены из плоских пластин 4, установленных с постоянным зазором. Вставка установлена с образованием по периметру корпуса щели 5, ширина которой равна зазору между пластинами 4,Местный отсос работает следующим образом.Удаляемый воздух от...

Номер патента: 1437627

Опубликовано: 15.11.1988

Автор: Меликьян

МПК: F24F 3/00

Метки: воздуха, охлаждения

..."сс 1, З т.СЯ Б фИЛЬтт.)ЕИ1,0)ха ЧРРЕЗ =1лообменник 2 иавзр;но т 0 ГГ) иигде Отдяе 1 епл,:) . РИ 1 ок. и;: ; - жи"кос)и, 3 рс зуль ст:- ж; з зся эЕтСя, Я Ваэдух ЧСт 11 Н ОХИЯсдГЕТ- ся При гостаянном Блага:.о,:еякя;п,чДалее воздух прохоц.:и . реэ оросительную камеру 5, где,.Оняктр ,;:с Бадай расиьляРЫГ)т-. "Оке .,",11уВЛЭБНЯЕТ Ся И 1 од 3 ЕОГЯЕ"0 сляЖ,=" НИЮ Втсрай С 1 уГЕ 11 И)с с Г 1-.;Г 11-. ,С;ТЯКТЯ .". БОЗДУХО; .-:.ГД- -, , - 1 ИЕОСЯЕ;1ИСПЯРИТЕЛЬНОМУ 0)сза КДЕ 1 ПГ). иОИО:тает температ;ру бл:1 зк) и 1; те; Рр,т- туре мокрого те 1 мок =стояПрЕДБс.;".;1 Ь 1:а 0)СГяж=. ГГЕ,лообменнике 2, Охлажденная водя собирается в поддоне 6 оросительной камеры 5 и по трубопроводу 1 Я подается Б конденсатор 14 и далее насосом 21 воды нагнетается в...

Номер патента: 1437628

Опубликовано: 15.11.1988

Авторы: Квят, Куликов, Набиулин, Сазонов, Степанов

МПК: F24F 5/00

Метки: автономный, кондиционер

...и с помещением и ясмсс.ферсй,ИагнетательВтор(.го в"здук.1-.огоканала б жестко соедин.; с теплообмекником 2., установке:; .1 и с воз 1 Ос(ностью поворота В 1(ри.:,онта.1 ьнс 1(плОскости Воксруг Оси 13 рясположенной в зоне первого воз,: ушного канала 5.ВтороЙ воздушный канал 6 снсбжек продльной горизоктя 31 ь.(ОЙ прего родкой 1 ч, разделяющей его на верх" нюю и кижн 1 о 1 о прот.;чнье Олости .: 5 и 16, последняя из которых сооощена входом 17 и выходом 18 с атмосферой, причем горизонтальная ;Ярегородкя 4 снабжена окном с углот,1 епием (пе показано, для прохода 1 е. Ослменп 11" ка 2.Приточныи воздуховод " Пожегбыть гОд 1(лхуден к 1 зь 1 ход; цен 1 ря 11 ьно.ГО Кондиц 110 .ЕрЯ ( Е О .ЯзсОу 9рИ этом ав;ономнья".;(Онпи,.",Ве,: мож;:1...

Номер патента: 1439352

Опубликовано: 23.11.1988

Авторы: Заболотный, Филиппова

МПК: F24D 5/02, F24F 7/06

Метки: воздушного, здания, отопления, промышленного

...соскладомгорячих металлических заготовок транспортным туннелем 2, содержит последовательно расположенные воздухозаборное устройство 3,калорифер 4, приточный вентилятор 5 и,приточный воздуховод б с.воздуховыпускным патрубком 7, размещеннымв верхней зоне здания. Кроме того,система дополнительно содержит вытяж"кой воздуховод 8 с вентилятором 9,один конец которого расположен вверхней зоне склада 1, другой - подклю-,чен к входу 10 транспортного туннеля2, а воздухозаборное устройство 3сообщено с его выходом 11,Система воздушного отоплзния про. мышленного здания работает следующим 3 образом.Тепло горячих металлических заготовок склада 1 нагревает воздух, который поднимается в верхнюю зону. Иэ верхней зоны воздух забирается вытяжным...

Номер патента: 1439354

Опубликовано: 23.11.1988

Авторы: Андгуладзе, Ахвледиани, Дабрундашвили, Дарчия, Кикалишвили, Кодуа, Ратиани

МПК: F24F 3/14

Метки: воздуха, тепловлажностной

...часть 3 корпуса 2 снабжена тангенциальными, соплами 11 для подвода вторичного- воздуха, равномерно расположенными по спирали, ориентированными в сторону, противоположную закручивателю 10 и имеющими переменную площадь проходного сечения, увеличивающуюся к выходному патрубку 8, а последний выполнен в виде усеченного конуса 12, 40 обращенного большим основанием к сепаратору 9 и имеющего высоту, не превышающую диаметр корпуса 2. Угол раскрытия усеченного конуса 12 составля- .бет 35-45 из условия наименьшего аэ родинамического сопротивления.Нижнее вопло 11 находится на расстоянии Ь й 2 о от нижней части 3 кор пуса 2, где Ы. - диаметр нижней части 3 корпуса 2.Устройство для тепловлажностной обработки работает следующим...

Номер патента: 1439355

Опубликовано: 23.11.1988

Авторы: Корженко, Ксенчин, Сердюк

МПК: F24F 3/14

Метки: воздуха, тепловлажностной

...на трубопроводе 21 установленрегулирующий клапан 24. Датчик 25 45регулирующего клапана 20, связанный срегулятором 26, установленпосле камеры 1 орошения, а датчик 27, связанный с регулятором 28 регулирующегоклапана 24, установлен за теллообменником 11. Поддон 2 имеет перелив 29и шаровой клапан 30.Устройство для тепловлажностнойобработки воздуха работает следующимобразом. 55В летний период устройство работает в режиме охлаждения и осушениявоздуха с подогревом его в теплообменнике 11, Холодоноситель от холодильной станции по сигналу электдонного регулятора 26 подается на второйряд стояков 3. После распыления водасобирается в отсеке 8 холодной водыподдона 2, а затем насосом 10 подается на первый ряд стояков 3. Черезтрубопровод 23...

Номер патента: 1439356

Опубликовано: 23.11.1988

Авторы: Василькова, Лавренков, Юрманов

МПК: F24F 3/14

Метки: воздуха, испарительного, охлаждения

...второготеплообменника 2 подключены к потребителю,40Устройство для испарительного охлаждения воздуха работает следующимобразом.Общий поток воздуха поступает впервый теплообменник 1 через его вход 459 и делится на основной и вспомогательный потоки, которые. затем перемещаются соответственно в сухих каналах 5 и влажных каналах 6.При прохождении основного потока50воздуха в сухих каналах 5 происходитего охлаждение без изменения влагосодержания, после чего предварительно охлажденный основной поток воздуха поступает в сухие и влажные каналы 11 н 12 второго теплообменника 2,дополнительно охлаждается в результа-.те его испарительного охлаждения изатем подается через выход 17 теплообменника 2 к потребителю. После прохождения влажных каналов б...

Номер патента: 1439357

Опубликовано: 23.11.1988

Авторы: Владимиров, Динцин, Кузнецова, Розенштейн

МПК: F24F 3/14

Метки: воздуха, тепловлажностной

...относится к технике . кондиционирования воздуха, а именно к устройствам для тепловлажностной обработки воздуха.Цель изобретения - повышение надежности работы при отрицательных температурах обрабатываемого воздуха.На чертеже представлена схема устройства для тепловлажностной обработки воздуха.Устройство для тепловлажностной обработки воздуха содержит корпус 1 с поддоном 2 в нижней части и размещенную внутри корпуса 1 секционную 15 пористую насадку 3 с секциями 4 различной пористости и распылитель 5. Секции 4 насадки 3 расположены одна над другой с убыванием пористости снизу вверх, а распылитель 5 установ лен над верхней секцией насадки 3.Устройство для тепловлажностной обработки воздуха работает следующим образом.Орошающая...

Номер патента: 1439358

Опубликовано: 23.11.1988

Авторы: Бялый, Гальперович, Загривый, Малунов, Орлов, Тимоненко, Хлебников, Шмигуль

МПК: F24F 3/16

Метки: воздуха, тепловлажностной

...группой 5 распылителей.Группы 4 и 5 распылителей расположены в оросительной камере 2 после-довательно по ходу воздуха, вход первой полости 14 емкости 12 сообщен ссекцией 10 поддона 3, расположеннойпод первой группой 4 распылителей,а вход второй полости 15 - с секцией 11 поддона 3, расположенной подвторой группой 5 распылителей.Устройство может дополнительносодержать установленные в воздушномканале 1 теплообменники 21 и 22. Перед оросительной камерой 2 может бытьустановлена выравнивающая решетка 23.Воздушный канал 1 входом 24 и выходом 25 сообщен соответственно с атмосферой, помещением 26 и воздуховодом 27 избыточного воздуха.Устройство для тепловлажностнойобработки воздуха работает следующимобразом,Воздух при необходимости...

Номер патента: 1439359

Опубликовано: 23.11.1988

Автор: Степанов

МПК: F24F 5/00

Метки: воздуха, двуступенчатого, испарительного, охлаждения

...синхронно перемещают до положения, позволяющего удалять иэ вентилируемого помещения 12 и поцавать в него постоянное расчетное количество наружного и рециркуляционного воздуха. С помощью магнитных пускателей 13 и 15 включаютприточный вентилятор 14 и вытяжной вентилятор 16 кондиционера и, про,пуская воздух через фильтр 17 и блок 5 тепломассообмена, подают его в помещение 12. Выход регулятора 18 температуры с датчиком 19 с помощью устройства 6 переключения режимов работы подключают к исполнительному механизму регулирующего клапана 3 и регулируют температуру воздуха за камерой 24 орошения, перемещая регу лирующий клапан 3 и ведя обработкувоздуха по линии Т (фиг.2).При изменении параметров наружного воздуха в сторону уменьшения...

Номер патента: 1439360

Опубликовано: 23.11.1988

Автор: Сикидин

МПК: F24F 7/04

Метки: вентиляции, помещений, теплоизбытками

...горизонтальным козырьком 6, размещеннымнад отверстиями, а последние выполнены в виде поперечных щелей 7 переменной высоты Ь, уменьшающейся по направлению дви жения воздухаУстройство снабжено установленным под воздуховодом-утилиэатором 2 поддоном 8 для сбора иотвода конденсата, В приточной камере 4 установлен теплообменник 9. 35Устройство для вентиляции помещений с теплоизбытками работает следующим образом,Холодный приточный воздух вентилятором 5 подают в воздуховод-ути лизатор 2, Проходя о нему приточный воздух нагревается за счет утилизации теплоизбытков внутреннего воздуха и теплоты его конденсата, осевшего на стенках воздуховода-утилизатора 2. 45 Подогретый таким образом приточный воздух истекает иэ щелей 7 воздухораспределителя 3...

Номер патента: 1439361

Опубликовано: 23.11.1988

Авторы: Гончаров, Житомирский, Кардаш

МПК: F24F 13/04

Метки: доводчик, эжекционный

...к оборудованию для окончательной доводки пара 5 метров кондиционированного воздуха.Цель изобретения - повышение качества обработки воздуха.На чертеже представлен эжекционный доводчик, поперечный разрез. 10Эжекционный доводчик содержит корпус 1 и размещенные в нем смеси- тельную камеру 2 и сообщенные с ней камеры 3 и 4 первичного и:вторичного воздуха, в камере 3 первичного возду ха перед смесительной камерой 2 по ходу воздуха расположена панель 5 с рядами эжектирующих сопл 6, а в камере 4 вторичного воздуха - теплообменник 7, причем панель 5 снабжена 20 поддоном 8, заполненным водой и пере крывающим его ячеистой сеткой 9, рас положенной по ходу воздуха перед выходными сечениями сопл 6.Эжекционный доводчик работает 25 следующим...

Номер патента: 1439362

Опубликовано: 23.11.1988

Авторы: Иванова, Малкович, Моносов

МПК: F24F 13/06, F24F 13/08

Метки: воздуха, расхода, стабилизации

...3 снабженаосями 7, лопатки 4 асимметрично уста новлены на осях 7 с возможностью поворота и контактируют выходными кромками 8 с диском 5, который связан со ступицей 3 при помощи направляющих стержней 9. Последние закреплены в 25 диске 5, а ступица 3 свободно посажена на них и на валу 2, закрепленным на кронштейне 10, который, в свою очередь, крепится к корпусу 1, Оси 7 свободным концом установлены в 30 обечайке 11.Устройство для стабилизации расхода воздуха работает следующим образом.При заданном расходе воздуха, 35 который задается установкой угла ата ки лопаток 4 и зависит от расстояний между диском 5 и ступицей 3, воздух набегает на лопатки 4, приводя во вращение крыльчатку. При этом воз дух проходит через промежутки, образованные...
