F24F — Кондиционирование воздуха; увлажнение воздуха; вентиляция; использование воздушных потоков для экранирования

Номер патента: 1732124

Опубликовано: 07.05.1992

Автор: Кириленко

МПК: F24F 13/06

Метки: воздухораспределитель

...пространственной казан) из транзитного трубопровода 11 на- быстрозатухающей струи.правляется через зазоры 15 между 5 Часть воздуха по воздуховоду 1 посту- отражателями 14 потока и внутренней по- пает в помещение через перфорированные верхностью трубопровода 11 в щели 13. При заглушки 16 в виде ряда отдельных быстро- столкновении выходящих потоков из зазо- затухающих струек.ров 15 происходит гашение их кинетической Для обеспечения регулирования степе- энергии, образуются затухающие результи ни смешения приточного воздуха с внутрен- РУ ющиеструи, Этиструизатем направляют- ним, индивидуальными приводами 18 ся в щелевые выпуски 2 и 5 воздуховода 1, раздвигают трапециевидные пластины 17 встречают на своем пути продольные акра-...

Номер патента: 1733855

Опубликовано: 15.05.1992

Авторы: Лукач, Микуленок, Рощупкин, Трохин

МПК: F24F 1/02

Метки: кондиционер

...2 совместно с основной поворот-; 0 р ной заслонкой 15 установлена дополнительная поворотная заслонка 16, выполненная с селективной мембраной 17, например, в виде гофр. На входе 10 установлен фильтр 18.вилКондиционер работает следующим образом.В период работы кондиционера в режиме вентиляции поворотные заслонки 15 и 16 находятся в закрытом положении.Воздух поступает из помещения через фильтр 18 на вход 10, очищается от механических примесей и затем снова через выход 11 подается вентилятором 9 в помещение, 1733855В период работы кондиционера в режиме кондиционирования поворотные заслонки 15 и 16 могут находиться в открытом положении,Поступающий из помещения воздух очищается от механических примесей, охлаждается в испарителе 8 и затем...

Номер патента: 1733856

Опубликовано: 15.05.1992

Авторы: Катин, Огнев

МПК: F24F 3/14

Метки: влагоотделитель

...перпендикулярно направлению потока воздуха. В успокоительной полости 5 установлено перепускное устройство, мембрана 9 которого выполнена из сетчатого материала и размещена в проеме сливного окна влагосборной камеры 4, Мембрана 9 своей центральной частью взаимодействует с пружиной 10 и через шток 11 с клапаном 12 перепускного устройства. Перепускной клапан 12 расположен в полости штуцера 6 и снабжен дроссельным каналом 13, сообщающим успокоительную полость 5 с дренажным штуцером 6.Влагоотделитель работает следующим образом,Влажный воздух через патрубок 1 поступает на лопаточный завихритель 7, где и закручивается. Под действием центробежных сил капли влаги отбрасываются на внутреннюю поверхность патрубка 1, образуя пленку влаги,...

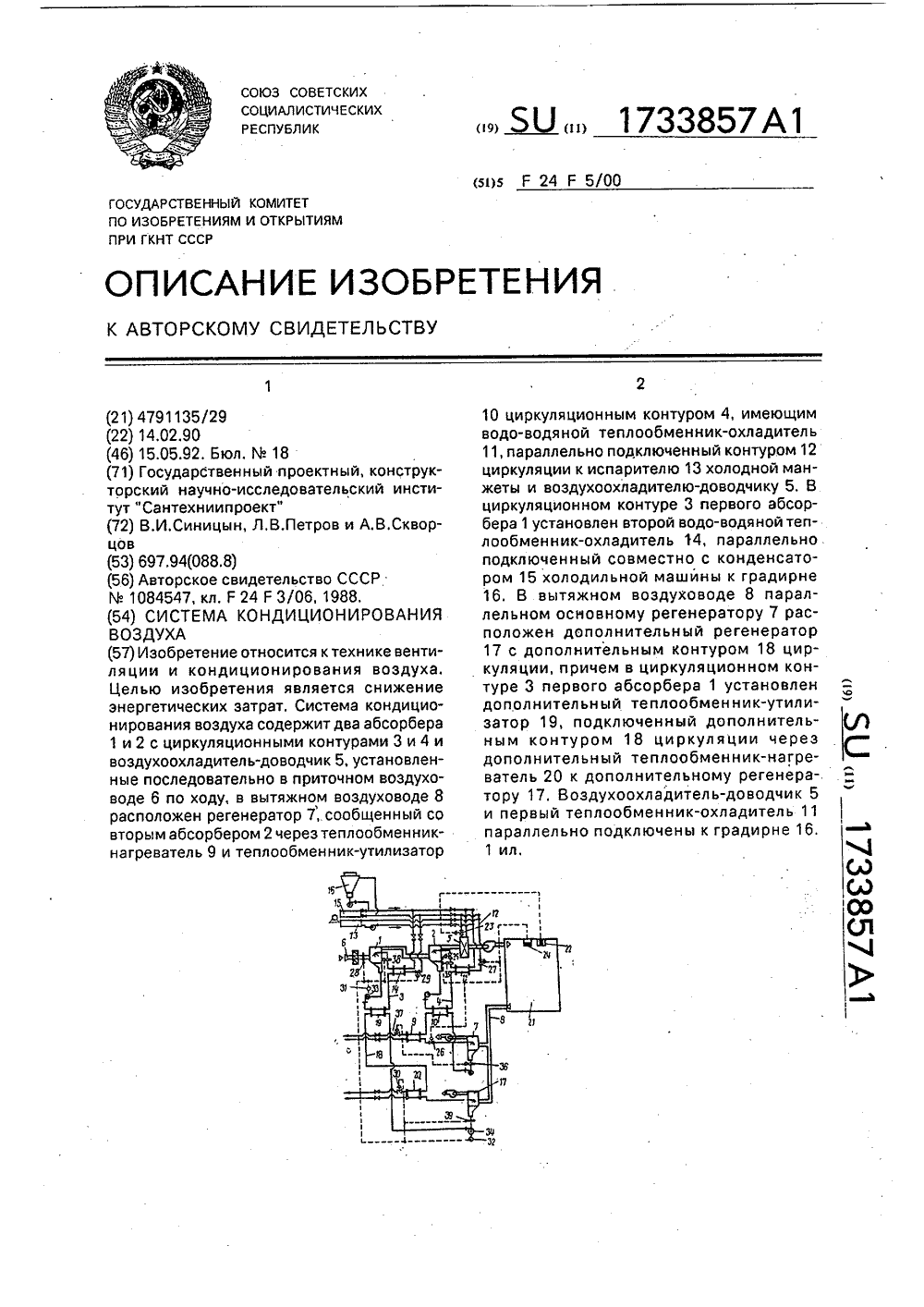

Номер патента: 1733857

Опубликовано: 15.05.1992

Авторы: Петров, Синицын, Скворцов

МПК: F24F 5/00

Метки: воздуха, использованием, кондиционирования, растворов, сорбентов

...абсорбере 1 ра 5 10 15 20 25 30 35 40 45 50 55 бочим раствором сорбента (например, раствором хлористого кальция) и далее осушается до требуемой величины во втором абсорбере 2 рабочим раствором сорбента (например, раствором хлористого лития).Влажность в обслуживаемом помещении 21 регулируется датчиком 24 влажности путем изменения расходов растворов сорбента в абсорбере 2 и регенераторе 7, а также при необходимости путем изменения начальной температуры рабочего раствора сорбента,После осушения воздух доохлаждается в воздухоохладителе-доводчике 5 до необходимой температуры и подается в помещение 21.Необходимая температура контролируется датчиком 22 температуры, который изменяет расход охлажденной в испарителе 13 холодильной машины воды,...

Номер патента: 1733858

Опубликовано: 15.05.1992

Авторы: Кокорин, Мамедов, Рзаев

МПК: F24F 5/00

Метки: автоматизированная, воздуха, кондиционирования

...с основными и дополнительным двухпозиционными клапанами 31, 32 и 34 подключен к датчику 21 температуры воздуха после теплообменников 2, выполненному регулируемым с тремя уровнями его настройки,На перемычке 35 и циркуляционном контуре 5 оросительной камеры 3 могут быть дополнительно установлены теплообменники 36 и 37 с входными и выходными трубопроводами 38 и 39, 40 и 41, имеющие клапаны 42 и 43 с исполнительными механизмами 44 и 45, параллельно подключенные к датчикам 21 и 22 температурывоздуха,Автоматизированная система кондиционирования воздуха работает следующим образом,В течение всего года обработанный в центральном кондиционере 7 воздух приточным вентилятором 6 подается в помещение 10 через воздухораспределители 8 и 9.В теплый...

Номер патента: 1733859

Опубликовано: 15.05.1992

Авторы: Кудрин, Финогенов

МПК: F24F 7/00

Метки: вентиляционное

...пульсирующей газовой струи в эжекторныйнасадок 8 поступает новая порцияактивного газового потока; цикл повторяется,Более полное использование массыи энергии активной пульсирующей газовой струи в результате примененияокружного ряда нормально закрытыхотражательных лепестков 9 позволяетповысить экономичность вентиляцион"ного устройства,Вентиляционное устройство, содер"жащее сообщенный с помещением коробс впускным и выпускным соосными окнами, установленный в коробе источник активной пульсирующей газовойструи с соплом, конец которого размещен в выпускном окне короба с образованием кольцевой щели, прикрепленный к коробу и охватывающий еговыпускное окно эжекторный насадок,о т л и ч а ю щ е е с я тем, что, сцелью повышения экономичности,...

Номер патента: 1733860

Опубликовано: 15.05.1992

Авторы: Бескровный, Нечушкин, Стешенко

МПК: F24F 7/06

Метки: вентиляционная

...и защитный козырек, при этом вентиляционный канал на участке сопряжения с входным окном ствола шахты имеет форму конфузора с усеченным входом (согласно представленному чертежу), причем мелкоячеистая решетка установлена в верхней части входного канала ствола шахты, а над ней - защитный козырек.На чертеже изображена схема предлагаемой вентиляционной установки,Вентиляционная установка содержит ствол 1, окно с ограждающей решеткой 2, сопряжение 3 в виде конфузора с усеченным входом, вентиляционный канал 4, вентилятор 5, мелкоячеистую решетку 6 и защитный козырек 7.Установка работает следующим образом. Воздух(при работе вентилятора на всасывание) по стволу 1 через окно 2, сопряжение 3, вентиляционный канал 4 всасывается и выбрасывается в...

Номер патента: 1733861

Опубликовано: 15.05.1992

Авторы: Пырков, Тесло, Ткач

МПК: F24F 13/04, F24F 13/06

Метки: воздуховод, всасывания, равномерного

...колебательные движения относительно лиие относится к вентиляционможет использоваться для расходов присоединяемых сасывающих воздуховодах. вномерного всасывания 1 сое створки 2, прикрепленные к кромкам отверстий 3. Приб створок 2 меньше шириа последняя значительно ь оздуховода равномернонии слияния А - В этих потоков. При перемещении створки 2 по направлению к отверстию 3 она создает впереди себя силу торможения Р, препятствующую проходу присоединяемого потока О. Максимум этой силы приходится на максимум ускорения гибкой створки 2, который образуется при смене ее направления движения. Сила Р квадратично возрастает с увеличением скорости транзитного потока ЧЧ. При движении гибкой створки 2 в обратном направлении она создает силу тяги Я....

Номер патента: 1733862

Опубликовано: 15.05.1992

Авторы: Гилязов, Давыдов, Колесник, Посохин

МПК: F24F 13/06

Метки: воздуха, подачи, приточного

...11, перемещающегося в направляющей 2 с. возможностью изменения площади оппозитных впускных окон 7 и 30выпускного отверстия 3 посредством спарен н ых роликов 10. Эластичное полотно 11закреплено с одной стороны неподвижно навоздуховоде 1, а с другой в направляющей2 на подпружиненном вращающемся барабане 12. Спаренные ролики 10 перемещаются вдоль стенок 5 и 6 экрана 4 припомощи стержня 13, передвигаемого в прорезях 14, выполненных в воздуховоде 1,Устройство работает следующим абразом,Воздух, движущийся по воздуховоду 1,входит в оппозитные окна 7, встречные потоки образуют суммарную сложноструктурную струю, выходящую через выпускное 45отверстие 3.При необходимости изменения расходавоздуха спаренные ролики 10 перемещаются...

Номер патента: 1733863

Опубликовано: 15.05.1992

Авторы: Бойченко, Симонов

МПК: F24F 13/06, F24F 13/072

Метки: вентиляционное

...площадь поперечного сечения, уменьшающуюся в направлении движения потока воздуха, а перпендикулярные каналы 7 и расположенные с одной стороны каждой плоской пластины 5 расположены под углом 3 наклона к перпендикулярным каналам 8, расположенным с другой ее стороны, устройство снабжено заглушками (не показано), расположенными в шахматном порядке, перекрывающими перпендикулярные каналы 7 и 8 со стороны продольной щели, а углы аи 3 наклона крайних продольных стенок 9 и перпендикулярных каналов 7 и 8 составляют 5-20 О.Вентиляционное устройство работает следующим образом.Воздух подают через входной патрубок 1 в воздуховод 2, из которого он проходит между двумя продольными крайними стенками 9, расположенными под углом наклона от 5 до 20 друг...

Номер патента: 1733864

Опубликовано: 15.05.1992

Авторы: Еремкин, Кириленко

МПК: F24F 13/06

Метки: воздухораспределитель

...работает сле- ( 1 дующим образом ЫПриточныи воздух из воздуховода 1 на правляется в щелевые выпуски 2, 5, при выходе из которых встречает на своем пути полые короба, отклоняется от своего первоначального направления и направляется в зазоры 3, 6, из которых с помощью поперечных ребер 7 равномерными потоками истекает навстречу друг другу. При столкновении выходящих потоков из зазоров 3, 6 происходит гашение их кинетической энергии, образуются высокотурбулизированные струи. Часть воздуха из воздуховода 1 направляется через кольцевую воздушную полость 11 и истекает из прорезей 12, При столкновении выходящих потоков из прорезей 12 происходит гашение их кинетической энергии и скорости, где про1733864 Ьг.Г Фиг. Составитель...

Номер патента: 1735671

Опубликовано: 23.05.1992

Авторы: Гейдер, Жуков, Залесский, Зексер, Печерская, Цимерман

МПК: F24F 3/14

Метки: воздуха, косвенно-испарительного, охлаждения

...2 - 5 выполнены с торцовыми угловыми выступами 14 и 15, имеющими капиллярно-пористую поверхность 9 с двух сторон, и с вершиной 16, расположенной на середине высоты теплообменных пластин 7 при соотношении размеров; А/Б б, где А - высота соответствующеговыходного патрубка, Б - длина теплообменной пластины. 6 ил. Каналы 10 и 11 выполнены в их верхней части со стороны входных патрубков 2 и 3 с заглушками 13 на половину высоты теплообменных пластин 7, а со стороны выходных патрубков 4 и 5 - в нижней части каналов 10 и 11,Теплообменные пластины 7 со стороны входных и выходных патрубков 2 - 5 выполнены с торцевыми угловыми выступами 14 и 15, имеющими капиллярно-пористую поверхность 9 с двух сторон и с вершиной 16, расположенной на середине...

Номер патента: 1735672

Опубликовано: 23.05.1992

Авторы: Лотвин, Мельцер

МПК: F24F 7/06

Метки: вентиляции, вытяжной

...в сторону межферменного пространства, Вентиляторы общеобменной вытяжной вентиляции, расположенные на покрытии, а также дополнительный направляющий вентилятор общеобменной вентиляции, с нагнетательным воздуховодом, проложенным по колонне в сторону межферменного пространства, нагнетательный воздуховод от оси основного и направляющего вентилятора выполнен типа "труба в трубе", верхний край нагнетательного воздуховода расположен ниже верхнего края колонны на расстоянии, определяемом по формуле0,51 - п 1 Еогде гп - коэффициент затухания среды;Е - площадь поперечного сеченияо2внутренней трубы, м,Основной вентилятор подключен выхлопом к основанию внутренней трубы нагнетательного воздуховода, направляющий вентилятор подключен выхлопом к...

Номер патента: 1735674

Опубликовано: 23.05.1992

Автор: Гуркин

МПК: F24F 13/06

Метки: воздухораспределитель

...ие: в приточных системах ещений, где требуется изоздухораздачи, Сущность орпусе с выпускным окном авляющий перфорированолненный с рядом гофр и енный к корпусу. Гофры в Воздухораспределитель содержит корпус 1 с выпускным окном 2, установленный в корпусе 1 направляющий перфорированный экран 3, выполненный с рядом гофр 4 и прикрепленный к корпусу 1 с возможностью съемапри этом гофры 4 в ряду направляющего прфорированного экрана 3 имеют постоянную высоту и и форму, воздухо 1 аспределитель снабжен набором перфорированных отражателей 5 и 6 потока, выпсчненных в гофрами 7 и 8, располо- женнымЪ в продольный ряд, и можностью их перестаированного форирован- направляюном 3, при одном пертока выполформы гофр тражателе 6 форировани 8 в каждом 5 и б...

Номер патента: 1735675

Опубликовано: 23.05.1992

Автор: Кириленко

МПК: F24F 13/06

Метки: воздухораспределитель

...ходу потока воздуха, регулятор 9 направления потока, расположенный на кольце 5, выполнен в виде охватывающей диффузор 3 поворотной полушайбы 10, перекрывающей впускные отверстия 6 кольца 5,Воздухораспределитель работает следующим образом,Приточный воздух поступает через входной патрубок 2 в ступенчатый корпус 2, Для изменения направления истечения приточной струи необходимо использовать регулятор 8 направления потока,При обтекании воздушным потоком, проходящим по ступенчатому расширяющему каналу 7, за уступом, образованным кольцом 5, образуется замкнутая циркуляционная зона, давление в которой ниже атмосферного. Поперечный перепад давления между окружающим воздухом и циркуляционной зоной повышает устойчивость искривления истекающей...

Номер патента: 1735676

Опубликовано: 23.05.1992

Авторы: Пчелкин, Флигер

МПК: F24F 13/08

Метки: воздуха, расхода

...на регулировочный винт, причем внутри сильфона размещена пружина, опирающаяся одним торцом на корпус конического выступа, а вторым - в дно силь- фона На чертеже показано положментов устройства в нейтрально1735676 40 50 Устройство содержит корпус 1 вытяжной вечтиляционной шахты с открытыми верхним и нижним отверстиями, регулирующую заслонку 2 со штангой 3 для ее перемещения через телескопическое соединение 4. Заслона 2 в своем перемещении вниз имеет ограничение хода закрытым состоянием, например упираясь в этом положении в торец шахты, Внутри шахты в потоке проходящего через нее воздуха размещен резервуар 5, заполненный жидкостью с большим температурным коэффициентом объемного расширения. Резервуар 5 снабжен гидроцилиндром 6,...

Номер патента: 1735677

Опубликовано: 23.05.1992

Авторы: Дубровский, Корбут

МПК: F24F 13/18

Метки: аэрационное

...нижние горизонтальные и вертикальные кромки б и 7, Кромки 7 расположены с образованием между ними ряда вертикальных выпускных щелей 8, Устройство снабжено горизонтальными отражательными щитами 9, прикрепленными к нижним горизонтальным кромкам б створок 5 и расположенными с образованием между ними со стороны вертикальных выпускных щелей 8 горизонтальных зазоров 10,Устройство работает следующим образомПри набегании ветрового потока на спаренные створки 5 в их углах а каждой пары образуется область повышенного давления, Ветровой поток, стекая с вертикальных кромок 7 створок 5, эжектирует внутренний воздух помещения 3, который через выпускные вертикальные щели б удаляется наружу. При этом стекающий с кромок 7 воздушный поток разбивает...

Номер патента: 1737227

Опубликовано: 30.05.1992

Авторы: Герцман, Пинтюшенко, Прохоров, Фокин

МПК: F24F 3/14, F24F 7/02

Метки: вентиляционного, влаги, воздуха, конденсации

...облицовкой 10, покрывающей стержень 2 и трубу 7 со стороны ее полости, а пластины 5 охлаждения выполнены в виде винта 11, охватывающего стержень 2. Вентиляционная шахта 1 имеет выходные окна 12 и лоток 13 для улавливания сконденсированной влаги, которая отводится с помощью сливного патрубка 14,Устройство для конденсации влаги из вентиляционного воздуха работает следую- М щим образом. МПри вращении стержня 2 с пластинами 4 5 охлаждения при помощи электропривода 3 крылзнатка 9 захватывает холодныа ат- ,)а мосферный воздух и направляет его в полость теплоизоляционной трубы 7, имеющей накатную (шероховатую) облицовку 10, и в открытый сверху винтовой канал, образованный винтом 11 и накатной облицовкой 10 стержня 2, В полости трубы...

Номер патента: 1737228

Опубликовано: 30.05.1992

Авторы: Гузик, Зуйков, Коваленко, Строй, Ходаковский, Хрящевский

МПК: F24F 7/02, F24F 7/06

Метки: вентиляции, естественной, здания

...отверстия 18 нагретый приточный 10воздух поступает в помещение. Удаляемыйвоздух проходит через отверстие 19 в вытяжной канал 4, затем через отверстие 20 всборный вытяжной канал 6 и, наконец, через отверстие 7 в вытяжную шахту 2, При 15прохождении по каналу вытяжной воздухотдает теплоту через теплообмен ную стен ку5 приточному воздуху. В результате снижается температура удаляемого воздуха и,следовательно, располагаемый перепад 20давлений для работы естественной вентиляции, Особенно это сказывается при температуре наружного воздуха -5 С и выше. Нос другой стороны, при устройстве естественной вентиляции в коровниках и свинарниках при таких наружных температурахудаляемый воздух имеет такое теплосодержание, что для нагрева приточного...

Номер патента: 1737229

Опубликовано: 30.05.1992

Авторы: Волошин, Литвак, Павелко

МПК: F24F 13/02

Метки: вентиляции

...системы естественнойвентиляции за счет использования вместодвух дефлекторов одного, обеспечивающего одновременно вытяжку и приток воздухав вентилируемом помещении.При этом площадь поперечного сечениявытяжного дефлектора несколько увеличится с учетом загромождения сечения оголовком приточного трубопровода.При установке одного дефлектора вместо двух уменьшается дополнительное воздушное сопротивление судна; уменьшисяколичество отверстий в палубе, через которые во время шторма в помещения можетпопасть вода, и, что особенно важно, освобождается значительная часть палубы длязагрузки,На фиг. 1 представлена система вентиляции; на фиг. 2 - разрез А-А на фиг. 1.Система естественной вентиляции состоит из приточного 1 и вытяжного 2...

Номер патента: 1737230

Опубликовано: 30.05.1992

Авторы: Баландина, Гримитлин, Овчинников, Панкин

МПК: F24F 13/06

Метки: вентиляционное

...на регулируемых направляющих10 с возможностью углового поворота. Направляющие 10 выполнены в виде регулировочных винтов,Устройство работает следующим образом, 40Приточный воздух из магистрального воздуховода не показан) нагнетается в короб 1, Воздух перед входом в насадок 3 под действием соударения встречных плоских струй, образующихся при прохождении в 45 воздушном канале 12, между горизонтальной продольной пластиной 9 и верхними полками 6 Е-образных боковых стенок 4 насадка 3, теряет свою скорость, Выходящий из продольной щели 2 поток воздуха с пони женной скоростью поступает в рабочую зону помещения (не показано) симметричными струями под определенным углом, заданным отражателем 11 потока, 55 Вертикальные лопатки 8...

Номер патента: 1737231

Опубликовано: 30.05.1992

Автор: Кириленко

МПК: F24F 13/06

Метки: воздухораспределитель

...работает сле" дующим образом.Приточный воздух из цилиндрического корпуса 1 попадает в кольцевой воздушный зазор 5 и движется к выпускному отверстию 3. В результате взаимодействия истекающего из воздушного зазора 5 горизонтального потока (с неравномерным профилем скоростей по периметру отверстия) происходит закрутка потока. Поскольку неизбежным спутником обтекания элементов (наклонно установлен ного отражател ь ного диска) я вляются вихри, то чем больше скорость набегания потока или менее обтекаемая форма элемента, тем больше интенсивность возбуждаемого вихря, При истечении воздуха через выпускное отверстие 3 с диска 4 сходит замкнутый вихревой шнур. Но так какистечение происходит непрерывно, то вихревые шнуры...

Номер патента: 1737232

Опубликовано: 30.05.1992

Автор: Кириленко

МПК: F24F 13/06

Метки: воздухораспределитель

...навстречу друг к другу, и размещенных на отбортовках 9 однонаправленных ребер 10, 25Воздухораспределитель работает следующим образом,Приточный воздух из корпуса 1 поступает в торцовое выходное окно 3 (основной поток) и выпускные отверстия 4 (вторичный 30 поток) откуда истекает раздельными потоками, Вторичный поток движется далее вдоль поворотных пластин 7 и после разворота продолжает движение вдоль отбортовок 9 в сторону основного потока, 35 истекающего из выходного окна 3, В результате соударения вторичного потока с основным происходит гашение кинетической энергии суммарного потока и скорости воздушного потока. При повороте поворотных 40 пластин 7 обеспечивается регулирование степени гашения истекающей струи за счет изменения углов...

Номер патента: 1737233

Опубликовано: 30.05.1992

Авторы: Розенблит, Тюрин

МПК: F24F 13/06

Метки: воздуха, приточного, раздачи

...1 пружинящая лента 6 с коническим профилем может быть расположена своей вершиной в воздуховоде 1, либо вне воздуховода 1, Под напором, развиваемым вентилятором (не показан), приточный воздух направляется вдоль воздуховода 1, Часть воздуха, встречая на своем пути витки 1, прижимает ленты 6, отклоняется в спиральные вырезы 5. Выходящая из вырезов 5 струя воздуха, сталкиваясь с витками 7 ленты 6, закручивается, увлекая за собой воздух вдоль ее высоты к оси воздуховода 1,Закручиваясь по виткам 7, часть приточной струи "прошивает" толщу воздуха в помещении (не показано) и достигает той части помещения, где находится источник потребления приточного воздуха,Изготавливают воздуховод 1 путем выштамповки в пике воздуховода 1 "улитки" ленты 6 с...

Номер патента: 1739051

Опубликовано: 07.06.1992

Авторы: Жученко, Майбенко, Максимович, Пастухов, Сусло, Трунов

МПК: E21F 3/00, F24F 3/00

Метки: воздушного, душирования, рабочих

...45 50 55 сывающей системы через эжектор для его очистки соединен с водяным фильтром,На чертеже схематически изображено устройство.Устройство содержит элемент 1 нагнетател ьной и элемент 8 отсасывающей системы вентиляции, вихревую трубу 2, воздушную магистраль 6 с вентилем 5, компрессор 7, эжектор 4, приемная камера которого соединена с воздушной магистралью 9 элемента отсасывающей системы вентиляции 8. Воздушная магистраль 9 имеет фильтр 10, верхняя часть 11 которого соединена с приемной камерой эжектора 12, подключенного к горячему концу 3 вихревой трубы 2. Воздушная магистраль 13 соединяет приемную камеру эжектора 12 с водяным фильтром 14, заполненным водой 15 и имеющим отвод 16 воздуха во внешнюю среду, Водяной фильтр 14 подсоединен...

Номер патента: 1739170

Опубликовано: 07.06.1992

Авторы: Войтехович, Гаркуша, Куновский

МПК: F24F 7/06

Метки: вредностей, газо, источниками, мест, нефиксированными, пыле, рабочих, тепловых, удаления

...фиг. 1 и 2 показаны, соответственно, план и разрез помещения с изображением рабочего места электросварщика с вентиляцией, реализующей предлагаемый способ,Рабочее место 1 представляет собой стол с крупногабаритным свариваемым изделием, Электросварщики 2 перемещаются вдоль рабочего места 1, производя сварку необходимых узлов (пунктиром показаны пути их перемещения), В зоне дыхания электросварщика 2 расположена воздухораспределительная насадка 3, соединенная гибким шлангом 4 с трубопроводом свежего воздуха 5. В месте присоединения трубопровода 5 к шлангу 4 установлен электромагнитный клапан 6, который связан через электрическую цепь(не показана) с электродом, Рабочее место 1 снабжено воздухораспределителем (ВР) 7 с вентилятором 8 и...

Номер патента: 1739918

Опубликовано: 15.06.1992

Авторы: Дыменко, Одринская

МПК: A01K 1/00, F24F 7/02

Метки: животноводческое, помещение

...или волокнистого материала, например минваты, соломы, значительнойтолщины, порядка 20 см, проникает внутрь 35помещения по всей его поверхности равномерно, не образуя конденсата, тумана и значительных скоростей перемещениявоздушных потоков, Более того, холодныйвоздух, проходя пористую перегородку, успевает подогреться, подсушиться тепломвоздуха помещения, который за счет воздушной конвекции поднимается вверх ипроникает в пористую перегородку, т.е, пористая перегородка служит утилизатором 45тепла.Установка вытяжной трубы 4 внутри помещения способствует созданию оптимального равномерного по всему объемупомещения поперечного воздухообмена и 50внутреннего разрежения, которое совместно с пористой поверхностью покрытия обеспечивает подсос...

Номер патента: 1740893

Опубликовано: 15.06.1992

Автор: Писарев

МПК: F24F 3/14

Метки: воздуха, гипобарического, кондиционирования, хранилища

...с нанесением процессов кондиционирования воздуха в гипобарическом хранилище сельскохозяйственной продукции.На б-диаграмме приведены следующие обозначения:ба и бх - соответственно влагосодержания атмосферного воздуха и среды в гипобарическом хранилище (ба гх):та и тх - соответственно температура атмосферного воздуха и среды в гипобарическом хранилище;Рх и ух - соответственно давление и относительная влажность воздуха, заданные технологией хранения, в гипобарическом хранилище (рх1),При проведении предлагаемого способа кондиционирования воздуха сначала его охлаждают при атмосферном давлении до температуры, определяемой заданными влагосодержанием и давлением насыщения водяных паров. На Ы-диаграмме влажного воздуха это процесс 1-2-3. На...

Номер патента: 1740894

Опубликовано: 15.06.1992

Автор: Березкин

МПК: F24F 3/14

Метки: водного, восстановления, лития, раствора, хлорида

...1 с патрубками 2 и 3 входа и выхода теплоносителя и патрубками 4 и 5 входа и выхода раствора хлорида лития с подключенными к нему баком 6 и насосом 7 для хранения и перекачки раствора ивентилятор 8,Устройство снабжено циклоном 9 и каплеотбойником 10, при этом теплообменник 1 выполнен пластинчатым, а циклон 9 подключен к патрубку 5 выхода раствора и выполнен в виде корпуса 11 с тангенциальными патрубками 12 подвода воздуха, крыльчатки 13, размещенной внутри корпуса 11, и распылителя 14, установленного в зоне подвода воздуха, причем каплеотбойник 10 размещен в патрубке 2 подвода воздуха вентилятору,Устройство работает следующим образомОбогащенный влагой ОСг через систему трубопроводов подается центробежным насосом 7 из бака 6 в...

Номер патента: 1740895

Опубликовано: 15.06.1992

Авторы: Бунина, Ефимов, Крупецкий, Кучин

МПК: F24F 3/16

Метки: биполярной, газовой, ионизации, среды

...устройство, включающее блок регулирования напряжения, высоковольтный транс-, форматор и подключенные к нему электроды, дополнительно содержит блок тиристорного управления, вход которого соединен с выходом блока регулирования напряжения, а выход - с входом высоковольтного трансформатора, при этом электроды выполнены в виде проводов.Введение блока тиристорного управления и коронирующей системы в виде проводов, размещенных в помещении, позволяет получить ионообразующую способность ус 20 25 30 35 40 45 50 55 тройства во всем объеме помещения, достаточную для оптимизации ионного состава воздушной среды, повышает эффективность регулирования ионного состава по концентрации и униполярности (совмещено в одном блоке).На фиг, 1 схематически...
