F24F — Кондиционирование воздуха; увлажнение воздуха; вентиляция; использование воздушных потоков для экранирования
Устройство для осушки сжатого воздуха
Номер патента: 1753195
Опубликовано: 07.08.1992
МПК: F24F 3/14
Метки: воздуха, осушки, сжатого
...содержит входной 1 и выходной 2 коллекторы-влагоотделители, к последнему из которых присоединены трубопроводы 3, Кроме ТОГО, Оно снабжено ДополнитбльнУм кОллектором-влагоотделителем 4 с системой трубопроводов 5, подсоединенных к входному коллектору-влагоотделителю 1, а трубопроводы 3 выходного коллектора-влагоотделителя 2 расположены внутри последних и введены В дополнительный коллектор-влагоотделитель 4, Коллекторы-влагоотделители мокнут быть Оборудованы электро- или пнеВмоклапанами б. 1 рубопровоДы 5 и расположенные внутри них Трубопроводы 3 выполнены в виде спирали, свернутой вокругдополнительного коллектора-влагоотделителя 4,5 Устройство работает следуощим образом,Сжатый воздух поцается во входнойколлектор-влагоотцелитель 1, откуда...
Устройство для вентиляции и косвенно-испарительного охлаждения воздуха
Номер патента: 1753196
Опубликовано: 07.08.1992
Автор: Алексеев
МПК: F24F 3/14
Метки: вентиляции, воздуха, косвенно-испарительного, охлаждения
...общего иотвода Основного и вспомогательного потоков воздуха, пакеты 6 последовательно установленных пластин, имеющихчередующиеся поверхности, попарно образующие каналы 7 и 3 иэ влаганепроницаемого материала дл я .общего ивспомогттельного потоков воздуха, причемсо стороны каналов вспомогательного потока воздуха поверхность пластины имеет капиллярно-пористую структуру, В верхнейчасти корпуса смонтирована ваздухораспределительная камера 9, саедттненная с сухими каналами 7 Основного потОка сполного аснавнага и вспомогательных пото 55 ков воздуха,пакет пластин и ваэдухараспределительнута камеру с заслонкой, а г л и ч аю щ е е с я тем, чта, с целью расширениядиапазона рабаты, устаайства снобкено регуляторам расхода воздуха и па меньшей...
Способ создания регулируемой газовой среды в хранилище фруктов и овощей
Номер патента: 1753197
Опубликовано: 07.08.1992
Авторы: Калинникова, Панкрахин, Саликов, Тишин, Шилкин
МПК: B01D 53/02, F24F 3/16
Метки: газовой, овощей, регулируемой, создания, среды, фруктов, хранилище
...принудительной циркуляции газа через хранилище по двум параллельным попеременно включаемым адсорбционным ветвям, в процессе эдсорбции одновременно с кислородом удаляют и этилен, э в процессе циркуляции газового потока периодически удаляют из него избыточное количество углекислого газа ипи добавляют недостаюиее посредством попеременной подачи исходной смеси в слои соответствующего сорбвнтэ, включенные в каждую из параллельных ветвей циркуляционного контура, причем, десорбцию кислорода, этилена и углекислого газа осуществляют одновременно сбросом давления во всей адсорбционной ветви, а в случае удаления только кислорода и этилена сброс давления осуществляют в той части адсорбционной ветви, где были предварительно адсарбированы эти...
Устройство для создания электризованного аэрозоля
Номер патента: 1753198
Опубликовано: 07.08.1992
Авторы: Герценштейн, Иванов, Некрасов, Рудницкий, Рустамбеков, Филянд
МПК: F24F 6/14
Метки: аэрозоля, создания, электризованного
...Формирователями 5 газового потока, выполненными в виде сужающегося конфузара и подсоединенными к последовательно соединенным источнику 6 переменного напряжения и положительному полюсу высоковольтного источника 7 постоянного напрякения, отрицательный полюс которого соединен с камерой 1 подвода жидкости,Устройство работает следующим образом,Струя жидкости из камеры 1 подвода жидкости через центральное сопла 2 попадает в камеру 3 подвода газа с соплом 4 и Формиргвателями 5 газового потока, подсоединенными последовательно к источнику 6 переменного напряжения и положительному гюлгосу вьсоковальтного источника 7 постоянного напряжения, отрицательный полгос которого соединен с камерой 1 подвода жидкости. Гроходя через пульсирующее...
Способ защиты рабочей зоны помещения
Номер патента: 1753199
Опубликовано: 07.08.1992
Авторы: Осипов, Пшоник, Староверов
МПК: F24F 7/00
Метки: защиты, зоны, помещения, рабочей
...и т.д,) и распределяется по рабочей зоне 4, Перемешивание наружного воздуха с воздухом ниспадаощего потока может производиться после предварительного нагрева наружного воздуха до определенной темпе. ратуры, Из рабочей зоны 4 воздух посредством поступающего в нее новогоприточного воздуха вытесняется о оерхн.ою зону, В рабочей и верхнейзонах поме. щения 1 воздух загрязняется вредными примесями, выделяющимися в процессе производства,Воздух помещения 1, соприкасаясь с холодными поверхностями стен, образует естественный ниспадающий конвективный поток, температура в котором ниже температуры воздуха в помещении 1, Причем температуоа воздуха по ходу движения потока и а направлени к стенам 3 понижается относитсльно температурь. воздуха в...
Система вентиляции одноэтажной постройки с двускатным покрытием
Номер патента: 1753200
Опубликовано: 07.08.1992
Автор: Ярослав
Метки: вентиляции, двускатным, одноэтажной, покрытием, постройки
...материала, нанесенными на абразующие нижний канал 4 общуютеплообменную систему 5 и потолок 18 постройки 1, а желобки 16 прикреплены к общей теплообменной стенке 5 и пгполку 18постройки 1 вдоль периферийных щелей 6, 40Система работает следующим образом,.В холодный период года наружный воздух нагнетается осевыми реверсивнымивентиляторами 8 через вентиляционныешахты 7 о верхний канал 3, где происходит 45его подогрев через общую теплообменнуюстенку 5 вытяжным вентиляционным воздухом, проводящим через нижний канал 4, и через щели 6 раздается в постройку 1. Вытяжной вентиляционнь 1 й воздух поступает через щели 6 в нижний канал 4, отдает тепло через общую теплообменную стенку 5 в верхний канал 3 и далее через воздуховод 9 и...
Система вентиляции машинного зала с тепловыделяющим оборудованием
Номер патента: 1753201
Опубликовано: 07.08.1992
МПК: F24F 7/06
Метки: вентиляции, зала, машинного, оборудованием, тепловыделяющим
...тепловыделяющее Оборудование, выхлопной участок 5, вентилятор 6, регулиругощий элемент клапаг) 7,воздуховодь 1 рециркуляционного воздуха срегулирующими элементами 13 и 14, вытякную шахту 10.Приточные установки состоят из воздухоэаборных каналов 8 и 9 с регулиррощимиэлементами 11 и 12, вентиляторов 15 и 17,воздухораспределителей 16 и 19 и во 3 духовода 18,Воздушно-тепловая завеса 20 содержитвоздухозаборное отверстие 21, калорифер22 вентилятор 23 и воэдухорасггределители24 Система технологической вытяжки состоит иэ технологического кольцевого отсоса 25 и вентилятора 26.На кровле машинноо зала установленыдефлекторы 27,Система вентиляции работает следу 1 ощим образом,В теплый период года вытяжная установка с помощью вентилятора 6...
Система обеспыливания бункера сырого угля
Номер патента: 1753202
Опубликовано: 07.08.1992
Авторы: Вишневский, Науменко, Подрезов, Процайло
МПК: F24F 7/06
Метки: бункера, обеспыливания, сырого, угля
...при перегрузке угля в ДункЬр, 5Целью изобретения является повышение эффективности пылеулавливания.На чертеже изображена предлагаемая.система,Система обеспыливания бункера "1 сырого угля содержит вытякной вентилятор 2со сбросным трубопроводом 3, вытяжнойтрубопровод 4, соединяющий вентилятор 2с бункером 1 со стороны его фронтальнойстенки 5, система снабжена прикрепленным к вытяжному трубопроводу 4 отсасывающим зонтом 7, сообщенным с бункером 1,при этом фронтальная стенка 5 бункера 1выполнена состоящей из вертикальных верхней и нижней пластин 8 и 9, отстоящих 20одна от другой с образованием горизонтальной щели 10 между их кромками 11 и 12,причем отсасывающий зонт 7 прикреплен ккромкам 11 и 12 пластин Б и 9 с возможнос 1 ю охвата...
Вытяжное устройство
Номер патента: 1753203
Опубликовано: 07.08.1992
Автор: Углонов
МПК: F24F 7/06
Метки: вытяжное
...3, при атом всасывающая продоль- ная щель 7 образована между другой бортОвки подключен Всасывающий ибок. По периметру в корпусе размещпластина, образующая воздуховод, Шипластины выполнена увеличивающейВсасывающему патрубку, Воздуховод ивсасываю.цую продольную щель переной ширины, Пластина одной продолкромкой прикреплена к отбортовке,дольная щель образована между дрпродольной кромкой и крышей, Ширинали выполнена уменьшающейся к всасыщему патрубку. 3 ил,нои кромкои 9 пластины 5 и крышеи ина Ь всасывающей щели 7 выполньшающейся к всасывающему пат продоль2,аширнена умерубку,Вытяжное устройство работает следующим образом,Вредные газы и избь 1 точное тепло, выделяющиеся при литье жидкого металла вформы, под воздействием архимедовых...
Система кондиционирования с автоматическим регулированием тепловлажностного состава приточного воздуха
Номер патента: 1753204
Опубликовано: 07.08.1992
Автор: Тарасов
МПК: F24F 11/00, F24F 3/06
Метки: автоматическим, воздуха, кондиционирования, приточного, регулированием, состава, тепловлажностного
...расположенные последовательно походу воздуха теплообменник 1 первого подогрева, камеру 2 орошения, терморегулятор 3 точки росы, теплообенник 4 второгоподогрева, приточный вентилятор 5 и терморегулятор б приточного воздуха, а такжепроточныи и трехходовой регулирующиеклапаны 7 и 8 теплоносителя и цепи 9 и 10 40управления терморегуляторов 3 и б, дополнительную обводную линию 11 теплоносителя теплообменика 1 первого подогрева,. Проточный регулируощий клапан 7 размещен перед теплообменниками 1 и 4 на 45прямой линии 12 теплосети и связан цепью10 управления с терморегулятором б приточного воздуха, трехходовой регулирующий клапан 8 сообщен по теплоносителювходом с выходом проточного клапана 7, а 50выходами - с обводной линией и...
Воздухораспределитель
Номер патента: 1753205
Опубликовано: 07.08.1992
Авторы: Ветров, Каракаев, Лаушкин, Пригожинский, Рябинин
МПК: F24F 13/06
Метки: воздухораспределитель
...с криволинейной поверхностью, идентичной поверхности корпуса 1, и лопастным закручивателем потока, плоские лопасти которого рагполажены поперечными рядами, перекрываощими корпус 1 через рассекатеи 4 по ходу потока, при этом обтекатель 6потока имеет штангу 8, пропущенную через центральный отражатель 5 и корпус 1, подпружиненную относительно корпуса 1 и закрепленную на нем с возможностью осевого перемещения и фиксации, кольцевые рассекатели 4 и центральный отража. тель 5 потока установлены в корпусе 1 с возможностью перемещения относительно друг друга и их фиксации,Воздухораспределитель работает следующим образом,Приточный воздух поступает по входному патрубку 2 в корпус 1 и, пройдя через поперечные ряды лопастей лопастного...
Воздухораспределитель
Номер патента: 1753206
Опубликовано: 07.08.1992
Авторы: Вельтер, Салихов, Салихова, Соснер, Тарнопольский
МПК: F24F 13/06
Метки: воздухораспределитель
...крайних лопаток 6 при предельном их отклонении и имеют ступенчатый отступ 11 для отклонения крайних лопаток 6. Такое выполнениебоковых стенок позволяет обеспечить расчетный горизонтальный угол подачи воздуха,Воздухораспределитель работает следующим образом, 5Приточный воздух, поступая черезвходное отверстие 3 корпуса 1, встречаетрассекатели 5, далее направление и скорость потока изменяют попарно установленными за рассекателями 5 вертикальными 10парными лопатками 6, каналы между которыми представляют плоские сопла, При необходимости уменьшения количествавоздуха поворачивают с помощью приводов10 лопатки б и уменьшают тем самым сечение каналов, Равномерность подачи воздуха обеспечивается за счет веерного либоодностороннего поворота...
Воздухораспределитель
Номер патента: 1753207
Опубликовано: 07.08.1992
Авторы: Виноградский, Гиршберг, Живов, Келина, Овчинников, Осадчий, Пончек, Русин, Шилькрот
МПК: F24F 13/06
Метки: воздухораспределитель
...впромышленных, общественных и другихзданиях для подачи приточного воздуха,Целью изобретения является увеличение пропускной способности воздухораспределителя путем повышения степениравномерности распределения скоростейистекащего потока воздуха..,.,На.фиг.1 изображен предложенный воз-,рораспеделитель, разрез; на фиг,2 - разрез"4 Ана фиг,1,Воздухораспределитель содержит воздуховод 1, имеющий торцевое дно 2, подключенный к воздуховоду 1 со стороны, 15противоположной дну 2, входной патрубок3, корпус 4, обхватывающий воздуховод 1 собразованием кольцевой полости 5 междуих боковыми поверхностями, при этом боковые поверхности воздуховода 1 и корпуса 4 20выполнены с перфорационными отверстия.ми 6, имеющими одинакову 1 О площадь...
Способ вентиляции помещения
Номер патента: 1753208
Опубликовано: 07.08.1992
Автор: Кириленко
МПК: F24F 13/06
Метки: вентиляции, помещения
...струи воздуха из воздуховода 1 и воздухораспределителей 2 навстречу одна другой с образованием суммарного потока путем регулирования клапанами 3 соотношения расходов в каждой струе. Для этого (фиг, 3) подают сигналц с тахометров 7 в вычислитель, куда закладцвается и исходное(начальное) соотношение расходов (О/Ог)нач. определяющее положение клапанов 3, В вычислителе по заложенному алгоритму производится вычисление необходимых углов сб и а и поворота клапанов 3. Сигналы с вычислителя поступают в блок сравнения, где происходит их сравнение с сигналами с датчиков 9, выявляется рассогласование сигналов, подаются сигналы на блоки системы управления и включаются двигатели Дз и Д 4 поворота клапанов 3 на определенные углы.Дополнительно...
Устройство для раздачи приточного воздуха
Номер патента: 1753209
Опубликовано: 07.08.1992
Автор: Кириленко
МПК: F24F 13/06
Метки: воздуха, приточного, раздачи
...Го потока,На фиг. 1 изображено устройстврпродольный разрез; на фиг. 2 - то же, вид сВерху.Устройство для раздачи приточного воздуха содержит цилиндрический корпус 1 с входным и выходным соосными отверстиями 2 и 3, присоединенные к корпусу 1 сообщенные с ним радиальные трубчатые отводы 4, имеющие воздухоэаборные срезы 5 и свободные концы б, направленные в сторону выходного отверстия 3 корпуса 1, свободные концы 6 отводов 4 выполнены заглушенными, а воэдухоэаборные срезы 5 выполнены выступающими в корпус 1 и ориентированными навстречу направлению движения потока воздуха,Устройство работает следующим образом,Приточный воздух подают в цилиндрический корпус 1 и далее воздух через выходное отверстие 3 распределяется в окружающее пространство,...
Устройство для подачи приточного воздуха
Номер патента: 1753210
Опубликовано: 07.08.1992
Авторы: Довбуш, Жуковский, Щербатюк
МПК: F24F 13/06
Метки: воздуха, подачи, приточного
...образом.Часть потока приточного воздуха поступает из проточного патрубка 12 в центральную вставку 5, в которой протекает последовательно через выравнивающие сетчатые перегородки 6 и 7 и, расширяясь, втекает в камеру 16 равномерного давления, В камере 16 поток воздуха проходит по межтрубному пространству нижнего цилиндоического нагревательно-охладительного элемента 9, где подогревается до требуе. мых для напольной области рабочей зоны температурных кондиций; далее протекает через внутренний цилиндрический фильтрационный воэдуховод .3 и равномерным потоком с требуемой скоростью распределяется через перфорацию защитного корпуса 2 в напольную область рабочей зоны.Скорость истечения регулируется количеством воздуха, поступающего в...
Воздушно-отопительный агрегат
Номер патента: 1755013
Опубликовано: 15.08.1992
Авторы: Голубой, Дербенев, Куливник, Михлин, Рабушка, Скафа
Метки: агрегат, воздушно-отопительный
...устройство 3 выполнено в виде половины улитки Паскаля, сопряженной с улиткой (корпусом) вентилятора 1, т.е, закрутка устройства 3 являетея продолжением закрутки корпуса вентилятора 1,При этом радиус внешней образующей воздухораспределительного устройства 3 определяется по соотношению й - 1,05 использования в качестве воздушно-тепловой завесы. Цель изобретения - повышение экономичности путем снижения аэродинамического сопротивления. Воздушно-отопительный агрегат содержит воздухорасп ределительное устройство, выполненное в виде половины улитки Паскаля, соп ряжен ной с улиткой . (корпусом) вентилятора. При этом радиус внешней образующей воздухораспределителя определяется соотношением й = 1,05-1,20 кр, где О,р - диаметр...
Электродный увлажнитель
Номер патента: 1756742
Опубликовано: 23.08.1992
Авторы: Бреславец, Лупарев, Макжаров, Мишин, Сазонов, Эйкалис
МПК: F24F 6/10
Метки: увлажнитель, электродный
...с автоматическими запорными вентилями. На линии подачи воды устанавливается устройство для предотвращения накипеобразоьания и мсхаьгичвский фильтр, Имеется блок управления, связанный с линией подачи электроэнергии и погружными электродами, а также автоматическими запорными клапанами и датчиками, Новым является то, что на линии подачи воды установлен кантрольный резервуар, установленный на одном уровне с резервуаром кипения и соединенный с ним водяной линией на нижнем уровне пагружных электродов и оборудованный электродом-датчиком, а в нижней части резервуара кипения установлен датчик контроля качества ВОды,Изложенная сущность изобретения поясняется чертежом, где изображен предлагаемь 1 й электродный увлажкитель, который содержит...
Устройство для увлажнения воздуха
Номер патента: 1756743
Опубликовано: 23.08.1992
Авторы: Галето, Колкота, Меклер, Овчинников
МПК: F24F 6/16
Метки: воздуха, увлажнения
...имеет также отверстия 16, 17, соответственно, для входа и выхода воздуха и зоны обработки воздуха 18, 19, 20.Устройство работает следующим образом.При вращении полого .конического ротора 1 вода из сосуда 4 поднимается вверх и через отверстия разбрызгивается в зону 18 между ротором 1 и набором шайб 7, попадает на шайбы 7 и под действием центробежных сил выбрасывается в зону 19 между набором шайб 7 и секцией 8 орошаемого слоя. При этом смачивается гофрированная лента 12 секции 8,Вода, отсепарированная на гофрированной ленте 12, попадает в гидрозатвор 15 и черезпластину 11 из пористого материала и отверстия 6 в перегородке 5 - на верхнюю поверхность гофрированной ленты 12 секции 9, смачивает ее и поступает в сосуд 4,При вращении...
Дефлектор
Номер патента: 1756744
Опубликовано: 23.08.1992
МПК: F24F 7/02
Метки: дефлектор
...3 и закрепленный над ним на стороной пластины, значительноувеличиваповоротной оси 4 стабилизатор 5, воздухо- ет объем воздуха, поступающего в вентиприемник 2 выполнен в виде пластины 6, 20 лируемое помещение, т.е. повышаетнаклоненной относительно осивращения и эффективность естественной вентиляции, аЛ-образнойформы,аосьЗвращениявыпол- то, что радиус листа меньше внутреннегонена в виде вертйкального стержйя; перехо- радиуса трубы, обеспечивает необходимуюдящего в нижней части в кольцевой свободу вращения поворотной пластины.амортйзатор 7, размещенныйвйугрйаенти Изобретение может быть примененоляционной трубы 1, приэтомЪоэдухоприем- при оборудовании помещений приточныминик 2 прикреплен к оси вращения в верхней устройствами,...
Устройство для косвенно-испарительного охлаждения воздуха
Номер патента: 1758346
Опубликовано: 30.08.1992
МПК: F24F 3/14
Метки: воздуха, косвенно-испарительного, охлаждения
...помещением.Над теплообменной пластиной 4 расположена емкость 6 с жидкостью, например, водой, сообщенной с пластйной 4 через распределительный элемент с возможностью регулируемого смачивания пластины 4 с одной сторонй, причем распределительный элемент размещен относительно пластинц 4 со стороны выхода 2 проточного канала 3 и выполнен в виде эластичной прокладки 7 с регулируемым зазором 8,На входе 9 корпуса 1 установлен основной нагнетатель 10 воздуха, а дополнительный нагнетатель 11 воздуха установлен в проточном канале 3 после теплообменной пластины 4 по ходу воздуха,Устройство для косвенно-испарительного охлаждения воздуха работает следующим обоазом,Жидкость из емкости б через зазор 8 регулируемого элемента попадает на наружную...
Установка для косвенно-испарительного охлаждения воздуха
Номер патента: 1758347
Опубликовано: 30.08.1992
Авторы: Анисимов, Ермошкин, Лавренков, Юрманов
МПК: F24F 3/14
Метки: воздуха, косвенно-испарительного, охлаждения
...общегопотока воздуха сообщен свыходным патрубком 4 осЫовного потокавоздуха и, по меньшей мере, с одним изсмежных каналов 8 вспомогательного потока воздуха через отверстия 9, выполненныев пластинах 6 со сторонйвыходного патрубка 4 основного потока воздуха,Вертикальные пластины 6 имеют со стороны каналов 8 вспомогательного потокавоздуха капиллярно-пористое покрытие (непоказано).По меньшей мере частьканалов 8 вспомогательного потока воздухаразделена припомощи пойеречных герметичйых йерегородок 10 с образованием проточных полостей 11, сообщающих входной пэтрубок 3общего потока воздуха и выходной патрубок 5 вспомогательного потока воздухамежду собой, а герметичййе перегородки10 жестко закреплены в каналах 8 вспомогательного потока воздуха...
Теплоаккумулирующая воздушная завеса
Номер патента: 1758348
Опубликовано: 30.08.1992
Автор: Колесниченко
МПК: F24F 5/00
Метки: воздушная, завеса, теплоаккумулирующая
...клапаны 13, подключенные через распределитель 14 к источнику сжатого воздуха (не показано) с возможностью поочередного сообщения камер 8 и 9 с входными и выходными воздуховодами 3 и 4,Приводные заслонки 11 могут быть подключены к рычагам 15 и перемещаемым тягам 16.Приводные заслонки 11 также могут быть выполнены в виде эластичных теплоиэолирующих камер 17 с концевыми выключателями 18 и 19, сообщенных через распределитель 14 с источником сжатого воздуха с возможностью периодического перекрытия отверстий 10 теплоизолированных перегородок 7.Теплоизолированные перегородки 7 могут быть выпблненц сменными "С отверстиями 10 различного диаметра;Теплоаккумулирующая воздушная завеса работает следующим образом,В исходном положении...
Вентиляционная шахта
Номер патента: 1762081
Опубликовано: 15.09.1992
Авторы: Белов, Дымнич, Осипов, Рыжков
МПК: F24F 7/02
Метки: вентиляционная, шахта
...3 две секции 5, 6 и подключенных к секциям 5, 6 патрубков 7, 8 холодной и горячей воды водяной системы отопления, расположенных по обе стороны перегородки 4. Вытяжная шахта 1 покрыта снаружи теплоизоляцией 9. Труба 3 выполнена из теплопроводного материала.Устройство работает следующим образом,Удаляемый влажный воздух движется по вытяжной шахте 1. Для предотвращения закупорки оголовка 2 снегообразной массой, образующейся из влаги удаляемого воздуха, на внутренней и внешней поверхности оголовка 2 поддерживается положительная температура при помощи нагревательного элемента, что предотвращает образование на поверхности снегообразной массы. Нагревательный элемент выполнен из теплопроводного материала, По латрубку 7 горячей воды в трубу 3...

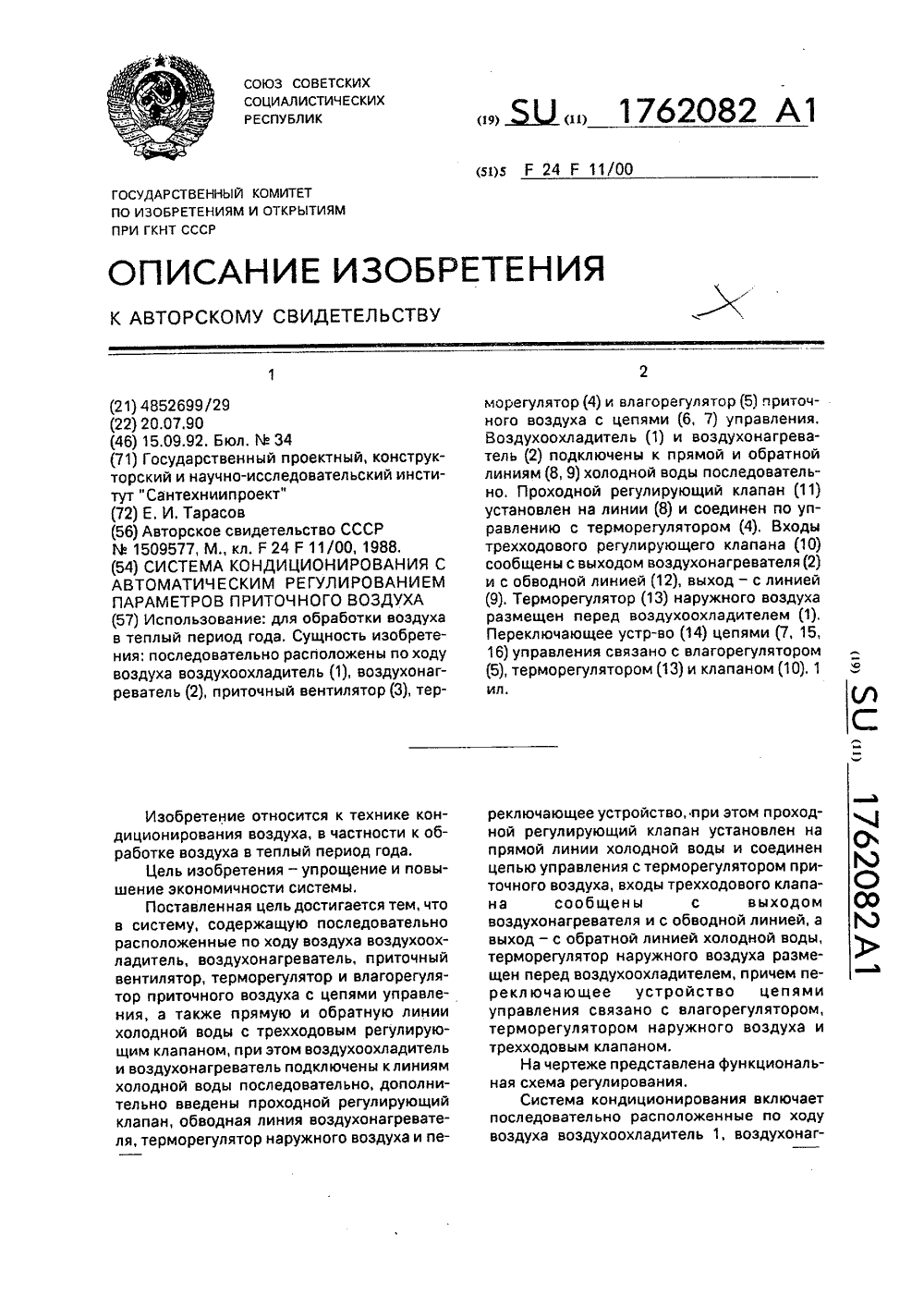

Система кондиционирования с автоматическим регулированием параметров приточного воздуха
Номер патента: 1762082
Опубликовано: 15.09.1992
Автор: Тарасов
МПК: F24F 11/00
Метки: автоматическим, воздуха, кондиционирования, параметров, приточного, регулированием
...автоматически в режиме поддержания на заданном уровне температуры приточного воздуха при переменной его влажности и режиме поддержания на заданном уровне и температуры, и влажности приточного воздуха,Первому режиму соответствует сухое охлаждение приточного воздуха, второму - охлаждение с конденсацией влаги и последующим нагревом, Выбор режима осуществляет терморегулятор 13 наружного воздуха, воздействующий,ло цепи 15 управления на переключающее устройство 14. Первый режим. В теплый период года, когда температура наружного воздуха не достигла, например, 30 С, закрыт трехходовой регулирующий клапан 10 в сторону прохода воды через воздухонагреватель 2 и вся вода, минуя его, через трехходовой клапан 10 поступает в обратную линию 9....
Устройство для автоматического управления вентиляционной установкой
Номер патента: 1762083
Опубликовано: 15.09.1992
Автор: Тарасов
МПК: F24F 11/00
Метки: вентиляционной, установкой
...к прямой и обратной линиям 11 и 7 теплосети, дополнительно введенные два выключателя 12 и 13 полного открытия при 1762083водов 5 и 14 регулирующего клапана 6 и направляющего аппарата 10, размещенных на параллельных цепях 15 и 16 управления, соединяющих приводы 14 и 5 направляющего аппарата 10 и регулирующего клапана 6, при этом, привод 14 направляющего аппарата подключен цепью 17 управления к терморегулятору 1, а выключатели 12 и 13 полного открытия установлены в цепях 15 и 16 управления с возможностью подачи команд в разных направлениях.Устоойство для автоматического управления вентиляционной установкой работает следующим образом,Наружный воздух последовательно пропускают через теплообменник 8, направляющий аппарат 10 и...
Переключатель потоков
Номер патента: 1762084
Опубликовано: 15.09.1992
Автор: Мордовин
МПК: F24F 13/08
Метки: переключатель, потоков
...плотно сжимает уплотнительный материал в желобе как одного, так (при переключении) и другого патрубка.В металлургическом производстве при изготовлении лакированной ленты для консервирования продуктов пищевой промышленности на линиях лакирования производится отсос горячего воздуха, насыщенного испарениями лака.Здесь необходимо герметизированное переключение одной линии от другой так как летучая среда токсична. Поэтому для полного исключения утечек, кроме плотного перекрытия патрубков, необходимо герметизировать и ось, поворачивающую клапан.В предложенном переключателе ось снабжена уплотнительным кольцом,тангенциально соединенным с загрузочным отверстием в корпусе подшипника. Зто позволяет без остановки оборудования произвести...
Устройство для установки вентилятора с теплообменником в раме окна помещения
Номер патента: 1762085
Опубликовано: 15.09.1992
Автор: Ильин
МПК: F24F 13/08
Метки: вентилятора, окна, помещения, раме, теплообменником, установки
...корпуса при сопряжении его с торцом кожуха. Рамка имеет крепежную лапку для фиксации на ручке рамы. В рамке выполнены вырезы, совмещенные с петлями на раме. На кожухе установлено запорное устр-во корпуса. 3 з.п, ф-лы, 5 ил. ха 7, рамка из уголка 6 закреплена на раме 5 оконного проема 4 со стороны помещения и на внешней поверхности кожуха 7, а внутренняя поверхность последнего соприкасается с внешней поверхностью корпуса 1, причем упоры 8 ограничивают передвижение корпуса 1 при сопряжении с торцом кожуха 7.Рамка из ка 6 содержит крепежную лапку 9 для ации на ручке 10 рамы 5 окна. ановлено запорное устот варианта использоваокне или в форточке на ают рамку из уголка 6 к ен кожух 7, В кожух 7вставляется корпус 1, внутри которого...
Автоматическая система управления электрическим приводом преимущественно для вентиляционных устройств
Номер патента: 1763716
Опубликовано: 23.09.1992
Авторы: Козик, Котляр, Маслянко, Хвостиченко
МПК: F04B 49/06, F24F 7/04
Метки: автоматическая, вентиляционных, преимущественно, приводом, устройств, электрическим
...питания, срабатывает реле 9 времени и его контакты 16 подключают выход реле 6 сигнализации к отрицательному полюсу источника питания после того, как в 5 датчике 2 под воздействием давления нагнетаемого воздуха в воздуховоде 12, сожмется пружина 4 и переместит шток 5 в верхнее положение, который освободит из нажатого состояния концевой выключатель 10 3, а последний в свою очередь разорвет цепь питания обмотки реле 6 сигнализации,При возникновении аварийной ситуации, когда давление воздуха в воздуховоде 12 становится ниже критичного для охлаж даемых приборов 13, шток 5 под воздействием тарированной пружины 4 опускается вниз и концевой выключатель 3 под давлением штока 5 замыкает цепь питания обмотки реле 6 сигнализации, 20При этом...
Влагоотделитель
Номер патента: 1763810
Опубликовано: 23.09.1992
Автор: Огнев
МПК: F24F 3/14
Метки: влагоотделитель
...работает следующим образом. Влажный воздух поступает в кожух 6 на дополнительный завихритель 11 и корпус 1 через коагулятор 4 на основной завихритель 5. При помощи основного и дополнительного завихрителей 5 и 11 влага отбрасывается к Стенкам корпуса 1 и кожуха 6 и, стекая вдоль них по спирали в виде пленки, улавливается через зазор 2 потоком влажного воздуха, обтекающим корпус 1 и выходной патрубок 3; и далее через зазор 8 - окончательно влагосборной камерой 9, из которой влага поступает в дренажное отверстие 10 и удаляется наружуПерепуск переувлажненного воздуха из влзгосборной камеры 9 в полость кожуха 6 осуществляется через трубку 12, кольцевую камеру 13 и наклоненный в полость кожуха 6 канал 14.При прохождении влажного воздуха...
