F24F — Кондиционирование воздуха; увлажнение воздуха; вентиляция; использование воздушных потоков для экранирования

Номер патента: 1209941

Опубликовано: 07.02.1986

Авторы: Кавеева, Косарев, Лопатко, Новиков, Сергеев, Тарабанов

МПК: F24F 3/14

Метки: воздуха, нагрева, низкопотенциальным, теплоносителем

...зависимости теплоотдачи 10 от угла установки перегородки и теплообменника (а - изменение теплоотдачи при наклоне перегородки 5; б - то же, теплообменника 4). Устройство содержит корпус 1, размещен ный в нем дисковый роторный теплообменник 2 с приводом 3 и поддон 4 с установленной в нем перегородкой 5. Устройство содержит также дополнительный трубчатый теплообменник 6, расположенный в поддоне 4, Роторный теплообменник 2 снабжен радиаль- о ными лопатками 7, установленными между дисками 8. Перегородка 5 установлена под углом р к вертикальной оси ротора 9 с образованием в поддоне 4 двух полостей 10 и 11, сообщенных между собой в нижней части через трубчатый теплообменник 6, а в верхней части - через роторный теплообменник 2....

Номер патента: 1210013

Опубликовано: 07.02.1986

Авторы: Копшаков, Макуха, Савин, Фурлетов

МПК: F24F 3/04

Метки: воздуха, сушки

...имеюцим последовательно установленные в нем разгрузочный клапан 10, сборник1 утилизационного воздуза, клапан 12 продолжительности продувки и обратный клапан 13 утилизационного воздуха, посл едовател ьно соединенные реду кционный клапан 14 и дроссель 15, причем вход ре. дукционного клапана 14 подключен к сборнику 5 сжатого воздуха, а выход дросселя 5 - к входу клапана 12 продолжительной продувки. Установка работает следующим образом.В нормальном режиме эксплуатации сжатый компрессором 1 воздух поступает в адсорбционный осушитель 2, где очищается от взвешенных частиц воды и масла и осушается на слое адсорбента, и через обратный клапан 4 поступает в сборник 5 осушенного воздуха и далее к пневматическому исполнительному устройству 8....

Номер патента: 1210014

Опубликовано: 07.02.1986

Автор: Попов

МПК: F24F 5/00

Метки: воздуха, кондиционирования

...22 вытяжного канала 2 в теплоутилизатор 3. Теплоутилизатор 3 может быть выполнен в виде рекуперативного теплообменника с подключением приточного и вытяжного каналов 1 и 2 по противоточной схеме.В верхней части входного тамбура 14 могут быть выполнены приточные отверстия 23 с запорным элементом 24 (например, в виде лепесткового клапана), а также установлены электролампы 25.Обводный приточный канал7 может быть расположен в камере, выполненной из шумопоглощающего материала (не показано), а в коридоре 16 могут быть применены нагревательные приборы с использованием в качестве теплоносителя обратной воды системы отопления (не показано) .Тамбур 14 и коридор 16 имеют двери 26 28. На входе приточного канала 1 установлена заслонка 29.Установка...

Номер патента: 1210015

Опубликовано: 07.02.1986

Авторы: Соловьев, Сухарев, Янковский

МПК: F24F 13/08

Метки: воздушными, потоками, тройнике

...оси 4 входного патрубка 6 тройника 1 и в плоскости симметрии выходных патрубков 7 и 8. Ось 4 расположена со стороны, противоположной входному патрубку 6, гибкая лента 2 охватывает другой конец подпружиненного рычага 3 и закреплена на стенке тройника 1 со стороны оси 4, а последняя связана с рычагом 3 через его пружину 9,Ось 4 снабжена направляющими 1 О и 11, на которых установлен подпружиненный рычаг 3. Пружина 9 расположена на направляющей 11 между рычагом 3 и регулировочными гайками 12. Подпружиненный рычаг 3 состоит из скобы 13 с отверстиями для направляющих 10 и 11 и пластины 14, на конце которой закреплена накладка 15 из антифрикционного материала. Для изменения положения рычага 3 на конце оси 4 закреплена планка 16, снабженная...

Номер патента: 1211531

Опубликовано: 15.02.1986

Авторы: Икингрин, Кокорин, Чухман, Янпольский

МПК: F24F 1/00

Метки: воздуха, кондиционирования

...13, установленный в поддоне 12 увлажнителя .11 и включенный в контур 7 хладагента между наружным теплообменником 3 и компрессором 8, и обратный клапан 14, рас положенный параллельно дополнительному теплообменнику 13. Дополнительный теплообменнчк 13 выполнен в виде плоского трубчатого змеевика 15, а в поддоне 12 выполнена закрытая по- ЗО лость 16, в которой размещен змеевик 15 с врзможностью теплового контакта с поддоном 12.Дополнительный теплообменник 13 может содержать источник 17 инФракрасного излучения с рефлектором 18.Установка кондиционирования воздуха. работает в двух режимах: летнем и,зимнем.Влетнем режиме движение хлад- агента показано на схеме сплошной стрелкой) компрессор 8 через переключатель 10 режимов работы,...

Номер патента: 1211532

Опубликовано: 15.02.1986

Автор: Никитина

МПК: F24F 3/00

Метки: воздуха, кондиционирования

...каждым помещением 4 и сообщающими приточный и вытяжной воздуховоды 2 и 5. Каждый клапан 11 связан с датчиком 9 температуры своего помещения 4.Установка также снабжена дополнительной камерой 12 обработки, установленной на входе в кондиционер 1, соединенной с нагнетательным воздуховодом 7 вентилятора 6 и сообщенной с атмосферой.Камера 10 может быть снабжена датчиком 13 температуры, датчиком 14 влажности, регулятором 15 давления и клапаном 16.В выбросной шахте 8 может быть установлен клапан 17.В дополнительной камере 12 может быть установлен датчик 18 температуры и регулирующие клапаны 19 и 20,Установка работает следующим образом,Воздух от кондиционера 1 по приточному воздуховоду 2 поступает в камеру 10 обработки, где, смешиваясь с...

Номер патента: 1211533

Опубликовано: 15.02.1986

Авторы: Абрамов, Банников, Ветлугин, Дубровин, Капкаев, Мурахвер, Полимбетова, Пресс

МПК: F24F 5/00

Метки: воздуха, кондиционирования

...на выходе смесительной камеры 3 и к сливному трубопроводу 9, Обводной 10 и сливной 9 трубопроводы снабжены регулирующими клапанами 11 и 12,Выход артезианской скважины 1 и вход холодильной машины 2 сообщены через дополнительный трубопровод 13.Установка кондиционирования воздуха работает следующим образом.Вода из артезианской скважины 1 подается в холодйльную машину 2, из которой охлажденная вода поступает в бак-аккумулятор 5.В период, когда нет потребности установки ов холоде, но существует потребность в воде на технологические нужды, артезианская вода подается по дополнительному трубопроводу 13 через смесительную камеру 3 и по обвод. ному трубопроводу 10 в заданном количестве к потребителю технологичес 50 кой воды. Одновременно...

Номер патента: 1211534

Опубликовано: 15.02.1986

Авторы: Коваленко, Кузнецов

МПК: F24F 6/00

Метки: газа, увлажнения

...и экономичности работы.На чертеже представлена принципиальная схема устройства для увлажнения газа.Устройство для увлажнения газа содержит резервуар 1 с отверстиями 2 в его боковых стенках 3.Внутри резервуара 1 расположен испаритель 4 жидкости 5, который выполнен в виде перевернутого и частично погруженного в жидкость 5 полого усеченного конуса 6 с отверстиями 7 в его стенке 8. В выходном патрубке 9 резервуара 1 установлен механизм отбора увлажненного газа в составе вытяжного вентилятора 10 с приводом 11, Привод 11 подключен к испарителю 4 жидкости 5. Коаксиально и снаружи полого усеченного конуса 6 установлен дополнительный усеченный конус 12, который также частично погружен в жидкость 5 и имеет отверстия 13Внутри резервуара 1 на...

Номер патента: 1211535

Опубликовано: 15.02.1986

Авторы: Давтян, Жильцов

МПК: F24F 11/04

Метки: воздуха, группе, давления, избыточного, помещений, различным, уровнем, чистоты

...ветрового давления, выход которбго соединенс блоком 2 управления электровентилятором 3, установленным в помещении4 с низким уровнем чистоты, Одновременно выход преобразователя 1 подключен к первому вхоцу суммирующегоусилителя 5, второй вход которогочерез разделительный диод б соединен с выходом вычитающего усилителя 7. К первому и второму входамусилителя 7 подключены соответственнодатчики 8 и 9 температуры воздуха впомещении 4 с низким уровнем чистотыи помещении 10 с более. высоким уровнем чистоты. Выход суммирующего усилителя 5 соединен с входом блока 11управления электровентилятором 12 впомещении 10,В номещении 13 с более высокимпо отношению к помещению 10 уровнемчистоты расположен датчик 14 температуры, выход которого подключен...

Номер патента: 1175230

Опубликовано: 15.02.1986

Авторы: Васильев, Шаульский

МПК: F24F 3/14

Метки: воздухоосушитель

...адсорбент полостей 8 осушаемого воздуха из него поглощается влага. Так как плотность твердого адсорбента в полостях 8 выровнена, то поглощение влаги из осушаемого воздуха происходит равномерно по сечениям полостей 8. Этому способствует и скорость его прохождения по рабочему пространству полостей 8. В процессе .прохождения осушаемого воздуха частицы мелкозернистого твердого адсорбента опускаются, перемещаясь междукрупными его гранулами, изменяяплотность заполнения полостей 8 адсорбентом. Иэ полостей 8, заполненных адсорбентом, осушенный воздух отводится через патрубки 5 отвода к потребителю. Твердый адсорбент в полостях 8 поглощает влагу иэ осушаемого воздуха до момента, когда его масса не будет обеспечивать требуемую глубину осушки...

Номер патента: 569192

Опубликовано: 23.02.1986

Автор: Меликьян

МПК: F24F 3/00, F25B 1/00, F25D 13/02 ...

Метки: холодоснабжения, централизованного

...непосредственно у потребителей холода систем кондиционирования и подключены к нагнетательной магистрали.На чертеже представлена принципиальная схема предложенной установки централизованного холодоснабжения.Установка централизованного холодоснабжения содержит компрессоры 1 высокого давления, установленные на центральной компрессорной станции, испарительные и конденсаторные блоки 2 и 3, регулирующие вентили 4 и 5, промежуточные сосуды 6, компрессор 7 низкого давления, нагнетательную и всасывающую магистрали 8 и 9.Испарительный блок 2 выполнен иэ воздухоохладителей 10 и 11, работающих соответственно в системе кондиционирования и для охлаждения низкотемпературных объектов, соединенных ответвпениями 12 и 13 со всасывающей магистралью 9....

Номер патента: 1213316

Опубликовано: 23.02.1986

Авторы: Аничхин, Неймарк, Сидоров, Стежко

МПК: F24F 3/06

Метки: тепловой, утилизации, энергии

...1 и вытяжного 2 каналов разделяются на равное число и секций, установленных параллельно по ходу, соответственно холодного и теплого воздушных потоков (фиг. , п=3).Промежуточный теплоноситель по- . дается циркуляционным насосом 16 из секции 3 по трубопроводу 10 в секцию 6, где нагревается теплом части вытяжного (теплого) воздуха, затем направляется по трубопроводу 11 в секцию 4, нагревает часть потока холодного воздуха, сам охлаждаясь и затем поступает по трубопро"воду 12 в секцию 7 и т.д. до тех пор, пока из последней секции 8 по трубопроводу 15 промежуточный тепло- носитель по циркуляционному контуру 9 циркуляционным насосом 16 не будет подан опять в секцию 3. Далее цикл работы установки повторяется.Обводные трубопроводы 17 - 19 с...

Номер патента: 1213317

Опубликовано: 23.02.1986

Авторы: Лукашев, Лукашева, Фарберович

МПК: F24F 7/06

Метки: газов, образующихся, сварке, удаления

...5 и имеет расположенные, по периметру насадка 4 козырьки 6 и под последними щели 7.,К нижней части конусообразного насадка 4 прикреплен конический наконечник 8 с равномерно расположенными по его поверхности окнами 9 сотогнутьии наружу кромками 1 О.Конусообразный насадок 4 снабженустановленными по его образующей сравномерным шагом Ь криволинейными пластинами 11, размещенными между смежными козырьками 6 в щелях7 насадка 4, Окна 9 на поверхностиконического наконечника 8 расположены по винтовой линии, Одна иэ кромок 10 каждого окна 9 выполненакриволинейной и обращена выпуклойстороной 12 к набегающему потоку,Устройство работает следукщичобразом.При сварке газовые вредности,увлекаемые конвективным потоком, нод 10203040 нимаются вверх и...

Номер патента: 1213318

Опубликовано: 23.02.1986

Авторы: Осенков, Паринов, Тройнин, Шумейко, Щербаков

МПК: F24F 7/06

Метки: вредных, выделений, удаления

...10, охватывающей вытяжной воздуховод 5, свободный конец патрубка 8 кожуха 7 со стороны воздуховода 5 выполнен гофрированным и снабжен кольцеобразным поплавком 11, расположенным внутри емкости 1 О. Конический раструб 9 размещен над поплавком 11, В патрубке 8 под раструбом 9 выполнены заборные щели 12, Полость емкости 10 сообщена с полостями ванч 2 через диафрагму 13,вы ПОЛНЕННУЮ В В 1 и 1 С РИЗИНОВОГО МЕШКа. тичного материала изаглублена в рабочую Нижняя часть кожуха 7 выполнена изэластичного материала и частично заглублена в рабочую жидкость,Для вращения укрытия 3 может5 использоваться привод 14 и зубчатоеколесо 15, входящее в зацеплениес зубчатым венцом 1 б, установленнымна укрытии 3, Для загрузки деталейможет быть применено...

Номер патента: 1008583

Опубликовано: 23.02.1986

Авторы: Антоненко, Гасанов, Кузин, Лемберг, Сологуб, Тихий

МПК: F24F 7/06

Метки: воздуха, очищенного, подачи, помещение

...в помещение, содержащейзвукоизолированный корпус и установленную в нем с образованием верхнейи нижней камер первую поперечнуюзвукоизолирующую перегородку, причемв верхней камере расположен фильтртонкой очистки, а в нижней - вентилятор и всасывающий воздуховод,а также воздухораспределительныерешетки, одна из которых размещенана выходе всасывающего, а другая -на выходе нагнетательного воэдуховодов, в корпусе установлена втораяпоперечная эвукоизолирующая перегородка, расположенная параллельнопервой с образованием канала, служащего нагнетательным воздуховодом,и в обоих воздуховодах размещеныпродольные перегородки, образующиелабиринты,. 1На чертеже изображена установка,продольный разрез,Установка для подачи очищенноговоздуха в...

Номер патента: 1216574

Опубликовано: 07.03.1986

Авторы: Маянский, Тросин, Тросина, Фостяк, Шатравка

МПК: F24F 1/02

Метки: кондиционер

...закрьгг, запсрные элементы 21 и 22 открыты, а вентиляторы 6 и 7 просась 1 вают наружный воздух через конденсатор 5. Воздух, циркулирующий в конди циснируемом объекте, охлаждается в испарителе 12 кипящим хладагентом (режим испарительного охлаждения). В конденсаторе 5 хладагент, сжатыйкомпрессором 4, конденсируется, аобразовавшаяся жидкость после дросселирования в терморегулирующем вентиле 31 снова поступает в испаритель 12Поддержание заданной температурь 1кондиционируемого воздуха, осуществляется включением и отключением компрессора 4 по импульсу датчика 27температуры.При низких температурах наружноговоздуха и необходимости прогревакондиционируемого объекта включаютсявентилятор 10 и электронагреватель 32,работающий по импульсу датчика...

Номер патента: 1216575

Опубликовано: 07.03.1986

Авторы: Жадин, Лупарев, Мишин, Сенатов, Суслов, Эйкалис

МПК: F24F 3/06

Метки: воздуха, кондиционирования

...аппарата 5 может быть подсоединен к водопроводу .(не показано), Трехходовый клапан может быть связан через САУ с датчиком 27 температуры или с датчиком температуры, установленным в помещении (не показано),При наличии в установке калорифера 16 второго подогрева (фиг. 3) регулирование его теплопроизводительности может быть осуществлено посредством регулирующего клапана 29, установленного на обратном трубопроводе 18 и связанного через САУ с дат" чиком 30 температуры приточного воздуха или с датчиком температуры воздуха в помещении (не показано).Для дорегулирования теплопроизводительности калорифера 16 второго подогрева при переменной температуре поступающего в него теплоносителя и постоянной в течение всего года максимальной тепловой...

Номер патента: 1216576

Опубликовано: 07.03.1986

Авторы: Кавеева, Косарев, Лопатко, Новиков, Сергеев, Тарабанов

МПК: F24F 3/06

Метки: воздуха, тепловлажностной

...воздух поступает через входной патрубок 2 в корпус 1 в радиальном направлении к вращающимся дискам 10 и проходит в щелевые каналы между ними на выход через патрубок 3, При вращении дисков 10 приводом 8 их нижняя часть постоянно находится в поддоне 4 с водой, за счет чего их поверхность емачивается, и воздух взаимодействует с тонкой пленкой воды. Диски 10 должны быть выполнены из хорошо смачиваемого материала, например дюралюминия или пластмассы с шершавой обезжиренной поверхностью толщиной 0,51 мм, На эффективность обработкивоздуха влияют частота оборотов ротора, скорость воздуха в щелевых каналах и удельная поверхность дисков,приходящаяся на единицу обрабатываемого воздуха, которая зависит от зазора между дисками и от живого...

Номер патента: 1216577

Опубликовано: 07.03.1986

Авторы: Тарасов, Эльянов

МПК: F24F 3/147

Метки: вентиляции, помещений, системах, тепловой, утилизации, энергии

...8, установленную в канале 2 приточного воздуха, а удаляютвоздух из помещения через другуючасть теплообменника 8, установленную в вытяжном канале 6. При этомвода в камере 11 отсутствует, вентили 16 и 18 закрыты, переключатель 13потоков воздуха установлен в положение, исключающее поступление воздухав обводной канал 12. Наружный холодный воздух забирают через воздухозаборное устройство 4 и по каналу 2 засчет разрежения, создаваемого приточной установкой 1, подают в верхнюючасть теплообменника 8, где его нагревают за счет восприятия теплотыот вращающейся насадки 10. Далее 5 10 15 20 25 30 35 40 45 50 55 нагретый воздух по каналу 2 поступает к приточной установке 1, а затем подается в помещение 3.Теплый воздух забирают из помещения...

Номер патента: 1216578

Опубликовано: 07.03.1986

Автор: Тарасов

МПК: F24F 11/08

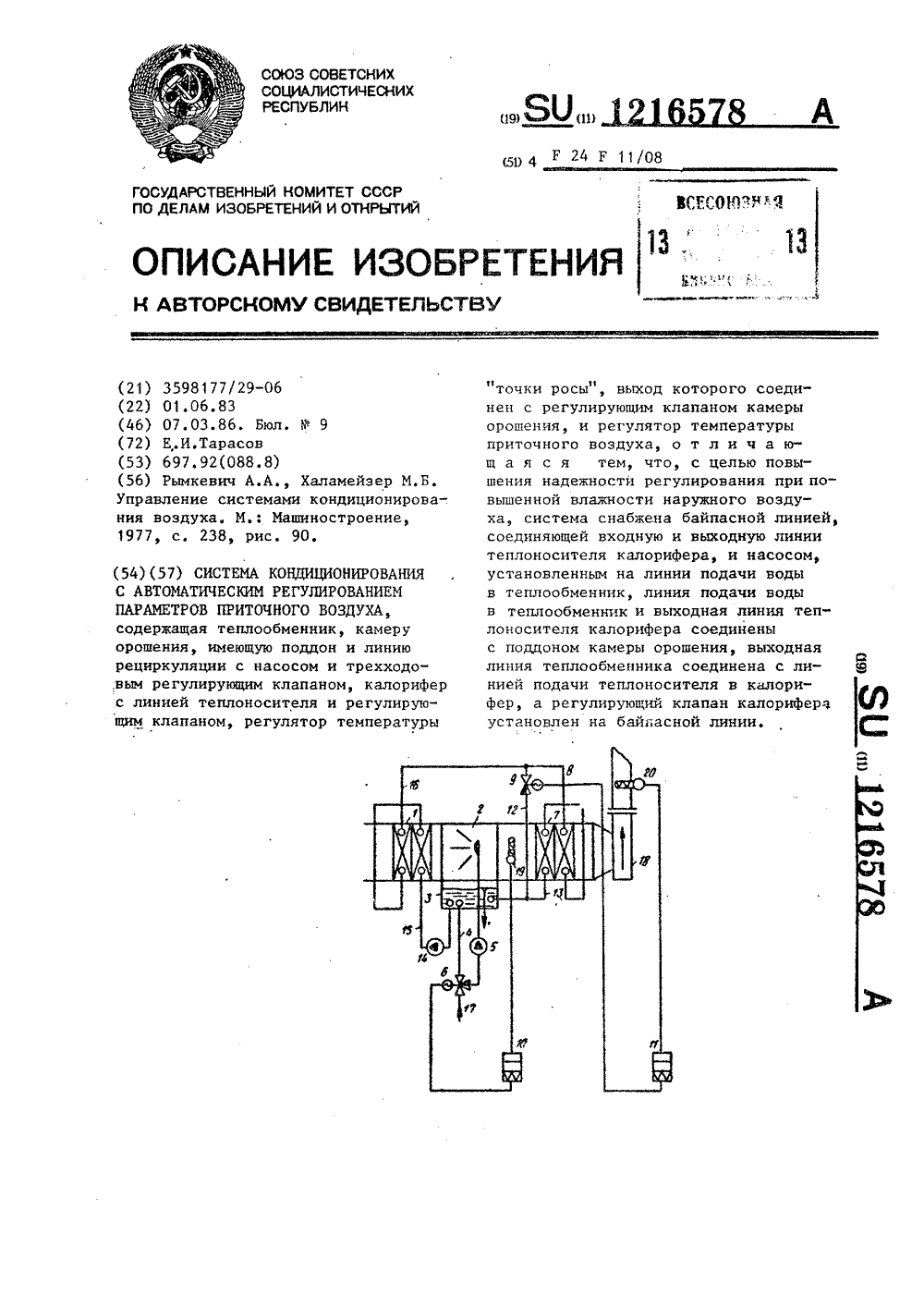

Метки: автоматическим, воздуха, кондиционирования, параметров, приточного, регулированием

...теплообменник 1, 10камеру 2 орошения, имеющую поддон 3и линию 4 рециркуляции с насосом 5и трехходовым регулирующим клапаном 6,калорифер 7 с линией 8 теплоносителяи регулирующим клапаном 9, регулятор 10температуры точки росы , выход которого соединен с регулирующим клапа, ном 6 камеры 2 орошения, регулятор 11 температуры приточного воздуха, Система снабжена байпасной лини бей 12, соединяющей входную и выходнуюлинии 8 и 13 теплоносителя калорифера 7 с насосом 14, установленнымна линии 15 подачи воды в теплообмен"ник 1. Линия 15 подачи воды в теплообменник 1 и выходная линия 13 теплоносителя калорифера соединены с поддоном 3 камеры 2 орошения, выходнаялиния 16 теплообменника соединенас линией 8 подачи теплоносителя30в калорифер 7, а...

Номер патента: 1216579

Опубликовано: 07.03.1986

Авторы: Аничхин, Макаров

МПК: F24F 12/00

Метки: кондиционирования, системах, тепловой, утилизации, энергии

...образом.Холодный наружный приточный воздух по каналу 3 забирается вентилято 45 ром 18, проходит через полость 7 теплоутилиэационного агрегата 2, где подогревается до температуры, исключающей обмерзание поверхности тепло- утилизационного агрегата 1 со сторо 50 ны вытяжного воздуха. Нагретый приточный воздух поступает далее в теплоутилизационный агрегат 1, где дополнительно подогревается за счет тепла влажного вытяжного воздуха55 до более высокой температуры и поступает в полость 8 теплоутилизационного агрегата 2. При этом приточный воздух частично охлаждается, нагревая колодный наружный воздух, проходящий через полость 7 этого теплоутилиэационного агрегата 2. Регулирование температурного режима работы всей устаковки осуществляется...

Номер патента: 1216580

Опубликовано: 07.03.1986

Авторы: Демьянов, Зарецкий, Колкота, Никифоров, Овчинников, Осадчий, Сорокин

МПК: F24F 13/02

Метки: воздуховода, секций, соединения

...секций металлических воздуховодов за счет уменьшения их трудоемкости изготовленияи монтажа.На фиг. 1 изображено устройстводля соединединения секций воздуховода;на фиг. 2 - то же, в собранном виде;на фиг. 3 - вид А на фиг. 1; нафиг. 4 - другой вариант соединенияс промежуточной втулкой, на фна фиг, 5 -то же, в собранном виде; на фиг. 6 -вид В на фиг,Устройство для соединения секций 1 и 2 воздуховодов содержит стягивающий элемент 3, выполненныйвиде стержня 4 с планками 5 и 6,р вНа одной из секций, наприм ре насекции 2, выполнен продольный зиг 7,вершина 8 которого направлена внутрьсекции. Планка 5 стягивающего элемента 3 неподвижно прикрепленак вершине 8 продольного энга 7а планка 6 свободно установленана стержне 4 с внешней стороны секций...

Номер патента: 1216581

Опубликовано: 07.03.1986

Авторы: Городецкий, Сумм, Шевердин

МПК: F24F 13/065

Метки: воздуха, подачи, приточного

...ППППатент", г.Ужгород, ул.Проектная,Изобретение относится к вентиляции и может быть использовано дляраздачи приточного воздуха в помещения различного назначения,Цель изобретения - повышениеравномерности распределения воздухав помещении,На фиг. 1 изображено устройство,общий вид; на фиг. 2 - разрез А-Ана фиг, 1.Устройство для подачи приточноговоздуха содержит корпус 1 с входнымпатрубком 2 и установленную в корпусе 1 турбинку 3, на одном валу с которой расположен диск 4, в диске 4выполнены кольцевые щели 5, расположенные эксцентрично одна относительно другой. Устройство снабжено рассеивателем потока воздуха, выполненным в виде пластинчатой лопатки 6треугольной формы, расположеннойв плоскости, проходящей через оськорпуса 1 и центры...

Номер патента: 1221468

Опубликовано: 30.03.1986

Авторы: Ложкин, Ткачев, Фолитарик

МПК: F24F 3/14, F24F 6/16

Метки: воздуха, увлажнитель

...щели 3 и выполненным в виде прикрепленных к экрану 11 радиальных горизонтальных полок 13 имеющих вертикальные щитУ45 ки 14, пластины 12 сепаратора закреплены на корпусе 1 и отогнуты в сторону вращения ротора 4, диаметр 0 диска 8, закрепленного в нижней части ротора 4, превьппает диаметр й50 ,циска 7, закрепленного в верхней части ротора 4, наружная поверхность впускного патрубка 2 со стороны выпускного кольцевого сопла 10 покрыта гигроскопичным пористым материалом 15, причем в поддоне 6 с водой установлен кольцевой поплавок 16, расположенный на поверхности воды и связанный с клапаном 17 подачи воды, Увлажнитель присоединен к воздухораспределителю 18 с окнами 9 наего боковой поверхности и клапанами 20,Воздухораспределитель 18...

Номер патента: 1222989

Опубликовано: 07.04.1986

Автор: Бронфман

МПК: F24F 7/04

Метки: вентиляции, помещений

...вентилятор 8, установленный в проеме 9 стены помещения 1, и шиберы 10, установленные в месте сообщения заборного воздуховода 7 с приточным каналом 2.Заборный воздуховод 7 выполнен в виде двух Ч-образно сообщенных между собой патрубков 11, расстояние Р между которыми равно ширине Н приточного канала 2, а в наклонной части каждого патрубка 11 со стороны выпускных щелей 3 выполнены воздухораспределительные отверстия 12 с заслонками 13. Высота каждого ряда выпускных щелей 3 равна высоте рабочей зоны помещения 1,Устройство работает в режимах, зависящих от периодов года (холодный, переходный и теплый).В холодный период года вентилятор 5 нагнетает подогретый воздух в приточный канал 2. При этом шиберы 10 задвинуты и отсекают патрубки 11 от...

Номер патента: 1224510

Опубликовано: 15.04.1986

Авторы: Коновалов, Пирожков, Стафеев

МПК: F24F 7/02

Метки: вентиляционное

...Корректор А.Тяск 1907/33 Тираж 650 ВНИИПИ Государственн по делам изобрете 113035, Москва, Ж, РПодписноего комитета СССРий и открытийушская наб д.4/5 енно-полиграфическое предприятие, г.ужгород, ул.Проектная,4 роиз Изобретение относится к области вентиляции и может быть использовано для обеспечения воздухообмена в помещениях с общеобменной естественной приточной вентиляцией.Целью изобретения является обеспечение стабилизации подачи приточного воздуха при изменении направления и напора ветрового. потока.На фиг.1 изображено предлагаемое устройство, общий вид; на фиг.2 разрез й-А на фиг.1; на фиг.3 - разрез Б-Б на фиг.1. Вентиляционное устройство содержит размещенный над впускной трубой 1 полуцилиндрический воздухоприемник . 2 с впускным....

Номер патента: 1225984

Опубликовано: 23.04.1986

Авторы: Иванов, Степанов

МПК: F24F 3/14

Метки: камера, орошения

...и озкрытийРаушская наб., д. 4/5жгород, ул. Проектная, 4 Редактор Н. ТупиЗаказ 1933/25 окос 1Изобретение относится к технике кондиционирования воздуха и может быть использовано в системах кондиционирования воздуха производственных зданий.Цель изобретения - увеличение коэффициента тепло- и массообмена. На фиг. 1 показана камера орошения; нафиг. 2 - то же, вид сверху; на фиг. 3 -узел перелива. Камера орошения содержит корпус 1 с установленными в его полости стояками,с размещенными на них форсунками (не показаны), сепараторы 2 на входе и выходе воздуха и водяной поддон 3 с расположенными в нем фильтром 4, шаровым клапаном 5 и узлом перелива, имеющим зонт 6 и переливную трубу. Камера снабжена воздухоотсасывающим патрубком 8, выполненным в...

Номер патента: 1227914

Опубликовано: 30.04.1986

Авторы: Кириенко, Сазонов, Скиба

МПК: F23J 11/02, F24F 7/04

Метки: вытяжное

...7 и 8. Перемещение подвижного воздуховода 3 вдоль производственного помещения осуществляется кран-балкой 11, а гибкого металлического шланга 6 поперек производственного помещения -- тельфером 12. НеподвижныЙ и подвижный ВоздухОВОды имеют по всей длине образуюших цилиндрических поверхностей щель, псстоянно перекрытую ибким уплотняюшим элементом (натример спиральная пружина с тер мостойкой набивкой, металлорукав, термостойкий шланг и др).Перекрытие и уплотнение шелк Обеспечивается предварительным натяжением и эксцентричным расположением внутри воздухо вода гибкого уплотняющего элемента так, что часть его выходит через щель за пределы воздуховода.Пропуск газов как в подвижный так и в неподвижный воздуховоды, продольные щели которых...

Номер патента: 1229524

Опубликовано: 07.05.1986

Авторы: Чухман, Янпольский

МПК: F24F 3/14

Метки: воздуха

...с установленным в нем змеевиком 2 с запорным клапаном 3 на его входе и подводящий 4 и сливной 5 трубопроводы с установленными на них запорными клапанами 6 и 7, при этом клапан 3 змеевика 2 подсоединен к датчику 8 температуры воздуха, а клапаны 6 и 7 водяных трубопроводов 4 и 5 - к датчику 9 относительной влажности воздуха. Устройство снабжено воздухоохладительной системой, имеющей последовательно соединенные между собой компрессор 10, конденсатор 11 и испаритель 12, при этом змеевик 2 своим входом и выходом подсоединен к воздухоохладительной системе между компрессором 10 и конденсатором 11, а запорный клапан 3 змеевика 2 выполнен трехходовым,Поддон 1 установлен на горизонтальной оси 13 с возможностью его поворота на 90 и снабжен...

Номер патента: 1229525

Опубликовано: 07.05.1986

Авторы: Ветров, Кириченко, Кример, Поздняков, Яшкуль

МПК: F24F 7/02

Метки: приточно-вытяжное

...Б-Б на фиг. 1; на фиг. 4 - профиль отражателя дефлектора и диффузора.Приточно-вытяжное устройство содержит вертикальную шахту 1, размещенный в ней трубчатый теплообменник 2, дефлектор 3, расположенный под шахтой 1, диффузор 4, расположенный под дефлектором 3, и переборку 5, в которой закреплены нижние концы трубок теплообменника 2. Дефлектор 3 и диффузор 4 выполнены в виде нескольких установленных по вертикали профилированных отражателей, вогнутой поверхностью обращенных один к другому и жестко соединенных между собой стойками 6, прикрепленными к шахте 1. Отражатели дефлектора 3 и диффузора 4 расположены выпуклой поверхностью один навстречу другому, а полости дефлектора 3 и диффузора 4 разделены между собой диафрагмой 7, в которой...
