F24F — Кондиционирование воздуха; увлажнение воздуха; вентиляция; использование воздушных потоков для экранирования

Номер патента: 1596182

Опубликовано: 30.09.1990

Авторы: Баканова, Таурит

МПК: F24F 7/00

Метки: воздуха, напольной, приточного, раздачи

...6, установленную в патрубке под решеткой 4 с возможностью осевого перемещения, при этом решетка 4 выполнена в виде концентрично установленных с шагом 1 между ними усеченных пирамид 7, меньшие основания которых размещены в патрубке 1 с образованием пирамиды 8 с углом а при вершине, расположенным в плоскости окна 2 и равным 50 - 70, причем шаг 1. между пирамидами 7 и сторона 1 пластины 6 составляют соответственно 0.1 - 0,15 и 0,2 -- О,З а - ширины окна.Устройство работает следующим образом.Поток воздуха поступает в патрубок 1, перемещаясь вверх, распределяется по каналам, образуемым усеченными пирамидами 7. Приобретая направленное движение в каналах, воздух истекает в основание насыпи рассредоточенно, Горизонтальная пластина 6...

Номер патента: 1596183

Опубликовано: 30.09.1990

Авторы: Герасимович, Коротинский, Синяков, Цубанов

МПК: F24F 7/06

Метки: вентиляции, здания, сельскохозяйственного

...на выходе вентиляторов,Система вентиляции работает следующим образом.В теплый период года работает только вентилятор 3. Вентилятор 15 не работает и отключающее устройство 5 у него закрыто. В этом режиме наружный воздух поступает в воздухозаборное устройство 1, затем обрабатывается в кондиционере 2 и обработанный подается вентилятором 3 в воздухораспределительную магистраль 4. Из воздухораспределительной магистрали 4 возду поступает в распределительные воздуховоды 6 и затем из них в рабочую зону помещения. Во всем помещении в результате работы системы вентиляции создается избыточное давление по отношению к атмосферному воздуху. Под действием избыточного давления загрязненный воздух из клеточных батарей 8 поступает в вытяжные...

Номер патента: 1596184

Опубликовано: 30.09.1990

Авторы: Боричев, Ветров, Каракаев, Корнев, Пригожинский, Рябинин

МПК: F24F 13/08, F24F 7/06

Метки: приточно-вытяжное

...8 гильзы 7 выполнены с противоположным направлением закрутки, а патрубок подвода 2 и патрубок отвода 3 установлены концентрично. Для слива конденсата предусмотрено отверстие 14, расположенное на дне корпуса 1, Закручиватель 4 выполнен в виде спиральных лопастей 15, а закручиватель 8, размещенный в гильзе 7, выполнен в виде спиральной образующей 16. Корпус 1 устройства расположен над источником вредностей 17.Устройство работает следующим образом.Корпус 1 устройства располагается непосредственно над источником вредностей 17, приточный воздух подается через подводяций патрубок 2 во внутрь корпуса 1, попадая в камеру давления 5, сначала в полость 11, а затем в полость 12. При этом происходит выпадение конденсата, а также происходит...

Номер патента: 1596185

Опубликовано: 30.09.1990

Авторы: Задорожний, Логачев, Ратошнюк, Слюсаренко, Черненко

МПК: B01D 45/16, F24F 7/06

Метки: аспирационный, вертикальный, коллектор, пыли, сбора

...корпус 1 с бункером 2 в нижней части, отводящий патрубок 3 и подводящий патрубок 4, к которому подсоединен криволинейный отвод 5, установленный внутри корпуса 1 и обращенный отверстием 6 в бункер 2.Коллектор до пол ни тел ьно содержит вертикальную шахту 7, закрепленную на боковой поверхности корпуса 1, при этом отвод 5 выполнен из ряда направляющих пластин 8 Г-образного профиля, размещенных с зазорами между собой и образующих каналы 9 и боковые щели 10 для выхода воздуха, а каждый канал 9 снабжен размещенным на его конце наклонным желобом 11, соединенным через шахту 7 с бункером 2. Окно 12, размещенное на стенке корпуса 1, перекрыто клапаном 13.Вертикальный аспирационный коллектор работает следующим образом.Запыленный воздух через...

Номер патента: 1596186

Опубликовано: 30.09.1990

Авторы: Баженов, Минько, Трищенко, Чертов

МПК: A47L 5/38, F24F 11/04

Метки: воздуходувкой, всасывающей, пневмотранспортной, установки

...в блок 11 сепарации, где улавливается, а очищенный воздух поступает в воздуходувку 6. При работе насадка на чистом воздухе,сопротивление системы сравнительно невелико и величина отрицательного избыточного давления (разрежения) перед воздуходувкой минимальна. При попадании насадка на скопление материала, его входное сечение уменьшается, а гидравлическое сопротивление системы увеличивается, В результате увеличения концентрации материала в двуфазном потоке, величина разрежения в установке возрастает. При этом сигнал от датчика 1 давления через обратную связь 2 поступает в контроллер 3, который извлекает корень квадратный из величины этого сигнала и выдает команду на преобразователь 4 для соответствующего увеличения частоты вращения...

Номер патента: 1596187

Опубликовано: 30.09.1990

Авторы: Голодец, Горелик, Лотвин, Мельцер

МПК: F24F 13/06

Метки: воздуха, раздачи

...типов струй, выполненные в виде насадков и размещенные на панели 3 напротив отверстий 4, привод выполнен в виде мотор-редуктора 9, причем устройство содержит герметизирующую вставку 1 О, прикрепленную к патрубку 1, охватывающую выпускное окно 2 со стороны панели 3 и выполненную из упругого материала. При выполнении панели с возможностью возвратно-поступательного перемещения на валу мотор-редуктора 9 установлен механизм 11 перемещения в виде червячной передачи.Устройство работает следующим образом.По сигналу датчиков (не показано) мотор-редуктор 9 перемещает панель 3 в окружном направлении или возвратно-поступательно, располагая формирователи 5 - 8 струй последовательно один за другим напротив выпускного окна 2 патрубка 1. Поток...

Номер патента: 1596188

Опубликовано: 30.09.1990

Автор: Кириленко

МПК: F24F 13/06

Метки: воздухораспределитель

...1 с диффузорным патрубком 2, причем патрубок 2 снабжен по меньшей мере одной кольцевой щелью 3 и охватывающим ее коробом 4 со штуцером 5 для отвода воздуха. Короб 4 снабжен дополнительными штуцерами 6 - 8 для подвода и отвода воздуха и радиальными перегородками 9, разделяющими его по меньшей мере на две приточные и расположенные диаметрально отсасывающие секции 10 и 11, подключенные к штуцерам 6 - 8 соответственно для подводаи отвода воздуха, Воздухораспределитель ,дополнительно содержит горизонтальное плоское кольцо 12, охватываюгцее выход па грубка 2 со штуцерами 13 для отсоса пограничного слоя, и прикрепленный к нему диффузор 14, образующий с патрубком 2 ступенчатый расширяющийся канал 15, размогценные в диффузоре 14 радиально...

Номер патента: 1596189

Опубликовано: 30.09.1990

Авторы: Ермошкин, Кириленко

МПК: F24F 13/06

Метки: воздухораспределитель

...ряда трапециевидных пластин 17, установленных внахлест относительно друг друга и шарнирно прикрепленных большим основанием к торцу воздуховода 1, снабженного приводом 18,Воздухораспределитель работает следующим образом.Прнточный воздух вентилятором (не показано) из транзитного трубопровода 11 направляется через зазоры 15 между отражателями 14 потока внутренней поверхностью трубопровода 11 в щели 13. При столкновении выходящих потоков из зазоров 15 происходит гашение их кинетической энергии, образуются затухающие результирующие струи. Эти струи затем направляются в щелевые выпуски 2 и 5 воздуховода 1, встречают на своем пути продольные экраны 4 и 6, отклоняются от своего первоначального направления и направляются в зазоры 3, из...

Номер патента: 1596190

Опубликовано: 30.09.1990

Авторы: Герцман, Фокин

МПК: F24F 13/06

Метки: воздухораспределитель

...18 установлены в центральных частях прорезей 10 и 11 соответственно рабочей и вспомогательной направляюших 8 н 9 с возможностью колебательных перемешений направляюших 8 и 9, а впускные отверстия 6 сот 4 выполнены переменной площади, уменьшаюшейся от центра к периферии,Воздухораспределитель работает следуюшим образом.Воздух из магистрального воздуховода 1 нагнетается в приточный патрубок 2 и далее через гибкую вставку 7 перемещается в распределительную камеру 3, откуда затем, разделяясь на струи, воздушный поток поступает через впускные отверстия 6 в диффузорные соты 4 пропорционально плошадям сечений их входных отверстий 5, практически сохраняя постоянство скоростей истечения образованных струй, При включенном электроприводе 14,...

Номер патента: 1597500

Опубликовано: 07.10.1990

Авторы: Дзелзитис, Кацнельсон, Креслин

МПК: F24F 3/14

Метки: абсорбционная, холодильная

...каналу 1 наружного воздуха, в результате чего переходит в парообразное состояние. После испарителя 3 хладагент поступает в абсорбер 6, где его пары поглощаются слабым раствором, поступающим иа генератора 10 через трубки теплообмен-.35 туре 5 воды подается в градирню (не пока 45 50 ника-регенератора 11. При этом теплота абсорбции передается циркулирующей в контуре 5 воде. Образующийся в абсорбере 6 раствор насосом 12 подается через межтрубное пространство теплообменника-регенератора 11 снова в генератор 10. Циркулирующая в контуре 5 вода, нагретая за счет тепла фазовых переходов хладагента в конденсаторе и абсорбере, подается к поверхностному подогревателю 38, отдавая тепло поступающему по каналу 1 воздуху. В. этом режиме регулирование...

Номер патента: 1597501

Опубликовано: 07.10.1990

Автор: Мендельсон

МПК: F24F 5/00

Метки: воздуха

...8, выполненная в виде воздуховода 9. Последний сообщен концом 10 с выходным патрубком 4 вентилятора 2, а концом 11- через регулируемый дроссель 12 с атмосферой, а выходной патрубок 4 вентилятора 2 сообщен с помещением 6 через газоселективную мембрану 8. Воздуховод 9 газоселективной мембраны 8 может быть выполнен зигзагообразной формы, а поперечное сечение воздуховода 9 и каркаса 7 - прямоугольной формы.Устройство для обработки воздуха работает следующим образом.При работающем вентиляторе 2 наружный воздух из атмосферы поступает во входной патрубок 3 и затем через выходной патрубок 4 нагнетается в воздуховод 9 газо- селективной мембраны 8, в котором создается повышенное давление в результате использования регулируемого дросселя 12,...

Номер патента: 1597502

Опубликовано: 07.10.1990

Авторы: Вилимас, Новошинскас, Трапикас, Чяпулис

МПК: F24F 7/04

Метки: вентиляционное, продуктов, сельскохозяйственных, хранилища

...комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Изобретение относится к сельскохозяйственному строительству и может быть использовано в конструкциях хранилищ сельскохозяйственных продуктов.Цель изобретения - упрощение конструкции и повышение эффективности вентилирования сельскохозяйственных продуктов.На чертеже показано устройство, разрез.Вентиляционное устройство хранилища сельскохозяйственных продуктов содержит распределительный канал 1 приточного воздуха, над которым расположена плита 2 перекрытия канала, Вдоль внутренних поверхностей боковых стенок распределительного канала 1 установлены желоба 3, стенки 4 которых наклонены под углом, меньшим угла естественного откоса продукта. На боковых стенках канала...

Номер патента: 1598883

Опубликовано: 07.10.1990

Автор: Эммо

МПК: F24F 5/00

Метки: воздуха, осушения

...и относительнойвлажности окружающего воздуха, анепосредственно на инструменте 12 взоне его наиболее высоких температурдатчик 30 температуры,Датчик 29 подключен к процессору31, который в свою очередь параллельно с датчиком 30 температуры подключен к центральному пункту 32 управления.нтральный пункт 32 управлениячерез блок 33 управления связан сприводным механизмом 26 регулируемо-,го вентиля 25,Устройство для осушения воздухаработает следующим образом.Влажный воздух через Фильтр 18поступает на вход осунителя 3, проходит предварительное осушение и затемвентилятором 2 подается к дополнительному осунителю 4. В дополнительномосушителе 4, работающем по абсорбционному принципу, осуществляетсяокончательное осушение обрабатываемо-го воздуха,...

Номер патента: 1599625

Опубликовано: 15.10.1990

Автор: Жолондковский

МПК: B08B 15/02, F24F 7/06

Метки: жолондковского, панель

...друг относительно друга направления,Панель работает следующим образом.11 ри производстве сварочных работнад источником 4 возникают вредные ки 7 размещены в зазорах 10 и ориентированы в каждой паре сопел 5 в притивоположные друг относительно друга направления, за счет этого потокиполучают вращательное движение. Вра -щающиеся потоки воздуха способствуютконцентрации аэрозолей в пространствемежду соплами и выносу их в воздуховод 1, В центре потоков возникает.разрежение, что создает высокоскоростной отсос воздуха в патрубках 6.2 ил,выделения, состоящие из сварочныхаэрозолей, окиси углерода, марганцаи других компонентов. При помощи вентилятора (не показано) в отсосе 2,патрубках 6 и соплах 5 создается разрежение. При этом загрязненный...

Номер патента: 1599626

Опубликовано: 15.10.1990

Автор: Яичникова

МПК: F24F 11/00

Метки: автоматической, замораживания, защиты, калорифера

...3 С и температуре обратноготеплоносителя ниже 5 - 6 С (такомусостоянио соответствует положениеконтактов датчиков-реле, показанноеца чертеже) питающее напряжение черезраэмыкающие контакты 9, 7, 8, 20 регулятора 3 температуры воздуха в помещении и датчиков-реле 1,2,18 поступает ца обмотку 12 открытия привода 10Привод 10 открывает регулирующийклапан (не показан) на трубопроводеобратного теплоносителя калорифера.В результате температура обратноготеплоносителя повьшается и при достиожении ею значения 6 С срабатываетдатчик-реле 2, контакт 8 которогоразмыкается, а кснтакт 5 замыкается,Обмотка 12 открытия обесточивается,а ца обмотку 11 закрытия привода 10поступает питающее напряжение,Привод 10 закрывает клапан обратного теплоцосителя,...

Номер патента: 1601389

Опубликовано: 23.10.1990

Авторы: Бернадский, Засухин, Саркисян

МПК: E21F 1/08, F24F 13/08

Метки: вентиляционного, перекрытия, трубопровода, шахтного

...из гаек 9.Устройство работает следующим образом.Под давлением воздух из пневмолйнии через штуцер 10 нагнетается в по 45 лость 5, пластины 3 и 4 изменяют свою Форму и этим изменяют проходное сече 3Изобретение относится к шахтнойвентиляции и может быть использованодля распределения воздуха в вентиляционных трубопроводах подземных гор 5ных выработок.Цель изобретения - упрощение конструкции и повышение надежности. работыустройства в вентиляционных трубопроводах круглого сечения, 1 ОНа фиг 1 изображено устройстводля перекрытия шахтного вентиляционного трубопровода, продольный разрез,на фиг. 2 - разрез А-А на фиг. 1.Устройство для перекрытия шахтного 15вентиляционного трубопровода содержитцилиндрический корпус 1, запорный ор:ган 2,...

Номер патента: 1601465

Опубликовано: 23.10.1990

Авторы: Пашкова, Рыльков, Щербаков

МПК: F24F 7/06

Метки: вентиляции, помещения

...воздух за счет кинетической энергии ветра дефлектором 3 через воздухозаборники 2 нагнетается в магистральные воздуховоды 4, расположенные в грунте 5, и нагревается за счет низкотемпературного тепла массива земли.40Дополнительное побуждение движению воздуха создается благодаря уклону воздуховодов 4 в сторону воздухозаборников 2.Подогретый воздух за счет гравитационных сил устремляется вверх к колодцам 11. 45 Далее через колодцы 11 воздух поступает в распределительные каналы 6, из которых по приточным патрубкам 8 перемещается в рабочую зону помещения 1. Вытяжные вентиляционные шахты 16, создавая разрежение, способствуют притоку воздуха из патрубков 8 ц в помещение 1 и обеспечивают удаление отработанного воздуха из помещения 1.При...

Номер патента: 1601466

Опубликовано: 23.10.1990

Автор: Датчиков

МПК: F24F 9/00

Метки: воздушная, завеса

...отверстия 6, в верхней части проема давление воздуха повышается, что препятствует проникновению холодного наружного воздуха через верхнюю часть проема 1 ворот 3 в помещение 2. Вместе с тем отсос воздуха из пространства, ограниченного струями, через воздухозаборник 4 обеспечивает подсос к зоне ворот 3 теплого воздуха помещения 2, что также увеличивает защитные свойства воздушной завесы. Воздух, выходящий через дополнительные боковые ряды выпускных отверстий 9, препятствует проникновению в помещение 2 холодных масс наружного воздуха, направленных вдоль проема 1 ворот 3.5 10 15 20 25 30 35 40 45 Формула изобретенич Возд;шная завеса для зашиты открытого проема помещения, имеющего полые подвижные ворота, содержащая воздухозаборник,...

Номер патента: 1601467

Опубликовано: 23.10.1990

Авторы: Егорова, Капустин, Пучков

МПК: F16K 3/06, F24F 11/04, F24F 13/06 ...

Метки: воздуха, расхода

...на воздуховоде 2. На корпусе 1 установлен самозакрывающийся клапан в виде створ 11 и 3, закрепленной с воэможностью поворота на оси 4 и с установленным на ней рычагом 5, на котором закреплен с возможностью перемещения груз 6. Стенка 7 корпуса 1, расположенная со стороны створки 3, Выполнена в виде криволинейной поверхности 8, а ось 4 вращения створки 3 распо ложена на прямолинейной стенке 9 корпуса 1.На стенке 9 выполнено дополнительное отверстие 1 О для выхода воздуха, снабженное йоворотной створкой 11, ось 12 которой расПоложена на стенке 9. Поворотная створка 11 снабжена регулятором 13 температуры.Устройство дополнительно содержит уравновешивающий механизм 14 и криволинейную стенку 15, при этом механизм 14 установлен на оси 12...

Номер патента: 1601468

Опубликовано: 23.10.1990

Авторы: Сычев, Хасеневич

МПК: F24F 13/06

Метки: вентиляционное

...общий вид; на фиг. 2 - разрез А-А на фиг. 1,Вентиляционное устройство содержит воздуховод 1 переменного поперечного сечения с продольной щелью 2 постоянной ширины, установленные в щели 2 ряд ячеек 3 с впуск 1 ыми 4 и выпускными 5 отверстиями, обраованный продольными и поперечными пластинами, образующими направляющую решетку 6. Площадь Р выпускного отверстия 5 каждой ячейки 3 превышает площадь Р ее впускного отверстия 4. Решетка 6 выполнена 1 екционной, секции 7 включают группу ячеек 3 и установлены с возможностью независимого одна относительно другой поворота и их фиксации. Воздуховод снабжен приточным патрубком 8.Устройство работает следующим обраэом.Воздух из приточного патрубка 8 постуГ 1 ает в воздуховод 1 и через впускные отверстия...

Номер патента: 1603147

Опубликовано: 30.10.1990

Авторы: Блумберга, Вейденберг, Гривцов, Зариньш, Ильин, Яундалдерс

МПК: F24D 9/00, F24F 3/147

Метки: газов, дымовых, теплоты, утилизации

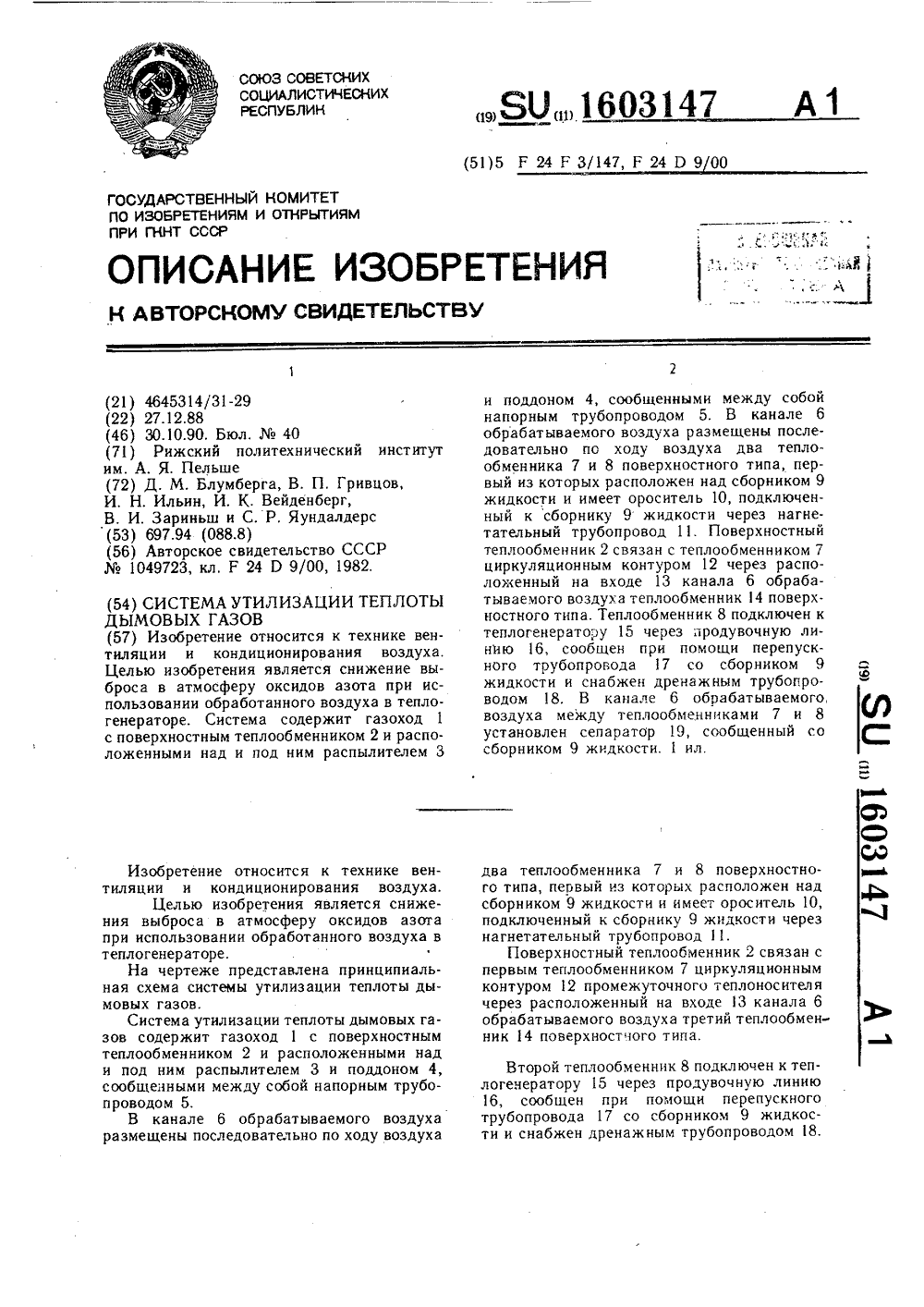

...13 канала 6 обрабатываемого воздуха третий теплообмен ник 14 поверхностчого типа.1603147 Формула изобретения Составитель М. РащепТехред А. КравчукТираж 571 инКорректоПодписиоткрытияаб., д. 4ж город,р С. Шевкун оем при ГКНТ ССС/5 л. Гагарина, О Редактор Н. ГорватЗаказ 3374НИИПИ Государств1130Производственно-из ного комитета по изобретениям иМосква, Ж - 35, Раушская н ательский комбинат Патент, г. У зВ канале 6 обрабатываемого воздуха между первым и вторым теплообменниками 7 и 8 установлен сепаратор 19, сообщенный со сборником 9 жидкости.Циркуляционный контур 12 имеет линии 20 и 21 подвода соответственно воды и щелочных добавок и линию 22 отвода теплоносителя 8.Система утилизации теплоты дымовых газов работает следующим образом.Наружный...

Номер патента: 1603148

Опубликовано: 30.10.1990

Автор: Тер-Ионесян

МПК: F24F 5/00

Метки: аппарата, летательного, наземного, обогрева, передвижная

...диафрагму 8, камеру смешения 9 " и электрообогреватель 10.Камера смешения 9 входом сообщенас атмосферой и выходом генератора тепла 1,а выходом - с входом воздуходувки, вентилятор 7 размещен на входе в генератор тепла 1, фильтр 5 установлен междукамерой смешения 9 и воздуходувкой 2,электрообогреватель 10 расположен на воздуховоде 4 между воздушным рукавом 6 и выходом воздуходувки 2, а выход генератора тепла 1 воздуховодом 4 соединен сдроссельной диафрагмой 8.Система наземного обогрева летательного аппарата работает следующим образом.Вентилятор 7 подает наружный воздухпри постоянном избыточном давлении в генератор тепла 1. Часть этого воздуха забирается для сгорания топлива, а основнаяего часть нагревается и по воздуховоду 4подается...

Номер патента: 1603149

Опубликовано: 30.10.1990

Авторы: Зяблов, Ляшук, Папков, Приходько

МПК: F24F 13/06, F24F 7/02

Метки: вентиляционная, шахта

...живого сечения для прохода воздуха вентиляционной шахты. Цель изобретения - повышение экономичности, Вентиляционная шахта 1 содержит установленное внутри нее запорное устройство, выполненное в виде поворотной створки 2 с приводом 3, и оголовок 4. Запорное устройство снабжено дополнительной створкой 5, установленной по ходу воздуха последовательно со створкой 2 и соедиченной с ней связью 6. Створки 2 и 5 в закрытом состоянии образуют воздушную камеру 7. 1 ил. двигателяШахта может работать и в режиме естественной вентиляции. Для установки шахты в крыше 13 устанавливается стакан 14, на котором монтируется шахта 1, причем створки 2 и 5 установлены так, чтобы воздушная камера 7 была размещена в зоне расположения стакана...

Номер патента: 1603150

Опубликовано: 30.10.1990

Авторы: Афонин, Вейлерт, Шалин, Шалина

МПК: F16B 5/07, F24F 13/02

Метки: воздуховодов, соединение

...комбинат Патент, г. Ужгород, ул, Гагарина, 101 Изобретение относится к строительству, в частности к монтажу участков воздуховодов, а также листовых материалов.Цель изобретения - упрощение конструкции.На чертеже показано соединение, аксонометрический вид.Соединение воздуховодов 1 и 2 содержит элементы, выполненные в виде чередующихся зубцов 3 и 4, основание 5 которых расположено по линии 6 стыковки, замковый элемент 7 и прокладку 8.Зубцы 3 и 4 расположены напротив друг друга и попарно отогнуты поочередно в одну и другую стороны, а замковый элемент 7 выполнен в виде проволоки, огибающей зубцы 3 и 4 со стороны острого угла 9 отгиба.Соединение воздуховодов осуществляется следующим образом.Отбортованные торцы воздуховодов 1 и...

Номер патента: 1605099

Опубликовано: 07.11.1990

Авторы: Демьяненко, Дорошенко, Тувиченко, Ярмолович

МПК: F24F 3/14

Метки: воздуха, косвенно-испарительного, охлаждения

...схема устройства косвенно-испарительного охлаждения воздуха; на фиг, 2 - то же, с выполнением угла наклона гофров листов переменным в зоне выхода сухих и орошаемых каналов.Устройство содержит корпус 1 с чередующимися между собой проточными вертикальными сухими и орошаемыми каналами (показаны только орошаемые каналы 2). В верхней части корпуса 1 расположены ороситель 3 и распределительная гигроскопическая набивка 4.Сухие и орошаемые каналы 2 разделены между собой при помощи гофрированных теплообменных листов 5, гофры 6 которых выполнены с углом а наклона в сторону входа 7 каналов 2 с увеличением в сторону выходов 8 и 9 каналов 2, равным 90 в 1.В нижней части корпуса 1 расположен поддон 1 О, сообщенный через циркуляционный насос 11 с...

Номер патента: 1605100

Опубликовано: 07.11.1990

Авторы: Гинзбург, Гомон

МПК: F24F 3/14

Метки: воздуха, осушки, охлаждения

...образом, Наружный воздух поступает в контактную камеру 2, где в результате его контакта с распыляемым раствором сорбента (например, хлористого лития) происходит его охлаждение и осушка до необходимых параметров, после чего обработанный воздух через приточный воздуховод 1 подается к потребителю.Раствор сорбента после его теплообмена с обрабатываемым воздухом собирается в 20 25 30 35 40 охладителем 11 раствора сорбента. Установка имеет холодильную машину с испарителем 13 и двумя параллельно подключенными конденсаторами 14 и 15. Испаритель 13 установлен по ходу раствора сорбента между охладителем 11 и сборной емкостью 3, первый конденсатор 14 - между рекуперативным теплообменником 7 и вакуумным генератором 8, а второй конденсатор 15...

Номер патента: 1605101

Опубликовано: 07.11.1990

Авторы: Барановская, Лисицкий, Моисеев, Худенко

МПК: F24F 3/147

Метки: кондиционирования, системах, тепловой, утилизации, энергии

...причем теплоутилизационный агрегат 1 одной полостью 5 размещен в канале 3 приточного воздуха, а другой полостью 6 - в канале 4 вытяжного воздуха. Второй теплоутилизационный агрегат 2 размещен двумя полостями 7 и 8 в канале 3 приточного воздуха, при этом одна полость 7 подключена к каналу 3 до теплоутилизационного агрегата 1, а другая полость 8 - после. Установка может иметь байпасы 9 - 11.Кроме того, установка дополнительно содержит тепловой насос, выполненный в виде испарителя 12 и конденсатора 13, первый из которых установлен в канале 3 приточного воздуха после первого теплоутилизационного 45 агрегата 1 и между мостами 14 и 15 подключения полости 8 второго агрегата 2 к каналу 3 приточного воздуха, а второй в канале 3 приточного...

Номер патента: 1605102

Опубликовано: 07.11.1990

Авторы: Лозновский, Мирзабеков, Серебренников

МПК: F24F 7/06

Метки: бани, вентиляции, помещения, реализации

...11 подключен к расположенному вне помещения 1 бани баку нагретой воды (не показано), Стены 19 помещения 1 бани в зоне расположения печи 2 могут быть выполнены из огнестойкого материала, Корпус 3 печи 2 устанавливается в помещении 1 бани плотно без зазора на основание 20 помещения 1. Во входном патрубке 4 наружного воздуха установлена регулируемая заслонка 21. Ванночка 6 выполнена с возможностью периодического извлечения ее из корпуса 3 в сторону помещения 1 бани для повторного наполнения ее ароматизирующими или (и) лекарственными настоями. Над топкой 7 печи 2 расположен отражатель 22.Устройство для реализации способа вентиляции помещения бани работает следующим образом.5 10 15 2025 30 35 40 45 50 55 Одновременно с этим...

Номер патента: 1605103

Опубликовано: 07.11.1990

Авторы: Голодный, Голуб, Пастушенко

МПК: F24F 12/00

Метки: зон, обледенения, обслуживания, рекуперативных, теплообменников, устройством

...системы управления осуществляется от блока 14.Система управления работает следующим образом,Сигналы от датчиков 1 - 3поступают соответственно череройства 4 - 6, преобразующиения в напряжение постоянноголого-цифровые преобразователрых напряжение постоянногоразуется в цифровой код, нко-логическое устройство 10,соответствии с программой, хзапоминающемся устройстве 11, происходит вычисление фактического коэффициента регенерации тепла в теплообменнике.После этого в арифметико-логическом устройстве 10 по измеренному значению температуры наружного воздуха вычисляется значение максимально возможного коэффициента регенерации тепла для данной температуры наружного воздуха (фиг. 2).В случае, если фактическое значение коэффициента регенерации...

Номер патента: 1605104

Опубликовано: 07.11.1990

Авторы: Ганчук, Макаров

МПК: F24F 13/06

Метки: воздухораспределительное

...и повышение эф 5 фективности воздухораспределения.На фиг. 1 показан поперечный разрез устройства; на фиг. 2 - сечение А - А на фиг. 1.Воздухораспределительное устройство со держит воздуховод 1 с воздуховыпускными окнами 2, напротив которых установлены подвижные пластины 3 с отверстиями 4, регулировочный элемент 5.При этом элемент 5 выполнен П-образного сечения и установлен снаружи воздуховода 1 с образованием воздушной камеры 6, а перемычки 7 между отверстиями 8 элемента 5 перекрывают воздуховыпускные окна 2 воздуховода 1. На торцах 9 элемента 5 установлены эластичные проклад ки 10, а камера 6 и воздуховод 1 снабжены шумопоглощающим покрытием 11. Пластины 3 установлены на воздуховоде 1 с помощью крепежа 12 (винт с барашком), а элемент 5...
