F24F — Кондиционирование воздуха; увлажнение воздуха; вентиляция; использование воздушных потоков для экранирования

Номер патента: 794331

Опубликовано: 07.01.1981

Авторы: Айзенберг, Капельян, Либман, Лотвинов, Сергеев, Тихомирова

МПК: F24F 13/06

Метки: подачи, помещение, приточноговоздуха

...тем, что всредней части лунки установлены поперечные перегородки и каждая перегородка выполнена в виде сегмента, площадь которого составляет не менее 1/4 от площади поперечного сечения лунки,Нг фиг. 1 изображен общий видства; на фиг. 2 - сечение А - А фифиг. 3 - сечение Б - Б фиг. 2.Устройство для подачи приточного воздуха в помещение содержит перфорированныйвоздуховод 1, одна из стенок которого выполнена с расположенными по его длине,обращенными во внутрь полости воздуховода 1 лунками 2, имеющими отверстия 3,расположенные перпендикулярно к направлению потока воздуха.В средней части лунок 2 установлены по.перечные перегородки 4, и каждая перегородка 4 выполнена в виде сегмента, площадь которого составляет не менее 1/4 отплощади...

Номер патента: 794332

Опубликовано: 07.01.1981

Авторы: Власов, Чесанов

МПК: F24F 13/06

Метки: насадок, приточный

...полой втулки 2 -45. Открытием полой .втулки 2 вылолняется распределение воздуха между централь.ным потоком и периферийным кольцевым.Возможна подача воздуха только закрученным потоком. Перевод на этот режим насадка достигается путем продольного перемещения поворотного. кольца 4 вправо при 4закрытом сечении полой "втулки лопатка-, ииАИзменение угла наклона лопаток 8 относительно плоскости, проходящей через торец,цйлнндрического корпуса 1, приводит к,изменению параметров закрученного, потока воздуха, Это достигается тем, что с помощью привода 18 продольного перемещения, направляющего кольца 7 рычаг пе ремещается либо влево, либо вправо,Таким образом, использование . данногопр.иточного н,асадка в,системах душирования рабочих. мест...

Номер патента: 794333

Опубликовано: 07.01.1981

Авторы: Алесковский, Гомберг, Кремнев, Салихова, Тарнопольский, Шипков

МПК: F24F 13/062

Метки: воздухораспределитель

...створка имеет соединенные между собой гибкой связью 8 входнуюЦель изобретения - улучшение микро- и выходную части 9 и 10, а другая створкаклимата, имеет соединенные между собой гибкойПоставленная цель достигается тем, что связью 11 входную и выходную части 12 и,конус установлен с возможностью пово 1 то;:, Я причем выходная часть 10 соединена ста, а створки соединены между собой-в. 25 конусом 4, а выходная часть 13 - с диффузоне ребра с помощью гибкой связи:.-;и зором 2.каждая из них выполнена составнО,";.;,;р: - :Для поворота конуса установлен исимеет соединенные между собой гибл полнительный механизм 14.связью входную и выходную части, йричеок Воздухораспределитель работает . следувходная часть одной,изствоок соед 11 йеа Эе ющим...

Номер патента: 794334

Опубликовано: 07.01.1981

Авторы: Кохановский, Татаварчук

МПК: F24F 13/075

Метки: воздухораспределитель

...лены поворотные створки 3 и 4. На:-:воздуховоде 1 закреплен кронштейн б, ймещий 30 ось б с установленным на ней поворотным толкателем 7 и отверстия 8 и 9 с расположенными в них Т-образными пластинами 10 и,11, взаимодействующими с толкателем 7 и жестко соединенными со створками 3 и 4. Толкатель 7 посредством тяги 12 соединен с исполнительным механизмом 13 который получает импульс от датчиков 14 и 15.Воздухораспределитель работает следующим образом.По сигналу датчиков 14 и 1 б сра вает исполнительный механизм 13, рый при помощи тяги 12 приводит в движение толкатель 7, воздействующий через Т-образные пластины 10 и 11 на створки 3 и 4. При этом створки 3. и 4 в зависимости от положения толкателя 7, ,либо опустятся вниз, либо поднимутся...

Номер патента: 794335

Опубликовано: 07.01.1981

Авторы: Евсюкова, Ефимкина, Круминьш, Мухина, Неймарк, Сенатов, Чернуха, Шмакова

МПК: F24F 13/078

Метки: освещения, помещения, распределениявоздуха

...камера 1 содержит также регулятор 12 расхода воздуха и направляющую планку 13.Светильник 4 выполнен с прорезями 14и 15, над которыми расположены полозья 80 16 и 17 со свободно установленными рей94335 9ф3ками 18 и 19, причем в них выполнены отверстия 20 для прохода воздуха. Под светильником 4 расположен рассеиватель 21. Отверстие 22 служит для забора воздуха из помещения.Устройство работает следующим образом.Приточный воздух через патрубок 2 поступает в приточную камеру 1, где распределяется по секциям 6 и 7, затем попадает на направляющую планку 13 и под некоторым углом выходит в помещение.При этом для равномерности распределения воздушного потока, выходящего из секций 6 и 7, необходимо, чтобы угол и между большей стороной 10 и...

Номер патента: 798425

Опубликовано: 23.01.1981

Автор: Шведов

МПК: F24F 7/02

Метки: дефлектор

...и верхним ветроотбойными козырьками 3 и 4, последний из которых выполнен в виде кольца, имеющего форму усеченного конуса, а патрубок снабжен дополнительным кольцом 5, также имеющим форму усеченного конуса и примыкающим меньшим основанием к одноименному основанию верхнего козырька 4, причем отношение шири-ны Ь каждого из колец к диаметру д трубы 1 равно 1/10. Над выпускным патрубком 2 размещен опрокинутый зонт 6.Дефлектор работает следующим обр Нагретые газы естественной правляются вверх в вытяжную т действии ветрового потока на патрубок 2 ветроотбойные козы 15 отклоняют его от первоначальн ления и направляют его под которого, отражаясь, он напр сторону выхода из патрубка 1 при этом подпор в патрубке 1 и газы направляются в выпускной...

Номер патента: 798426

Опубликовано: 23.01.1981

Авторы: Новицкий, Рабинович

МПК: F24F 7/04

Метки: венти-ляции, помещений, приточно-вытяжная

...воздухопровод 2 и снабженные регулирующими клапанами 3 и 4, отводящий и подводящий воздуховоды 5, 6. Подводящий воздуховод 6 соединен со входом 7 вентилятора 8, причем система дополнитель но содержит обводной трубопровод 9, соединенный с воздухопроводом 2 и подключенный посредством регулируюших клапанов 10, 11 к подводящему и отводяшему воздуховодам 6, 5, а отводящий воздуховод 5 соединен с выходом 12 вентилятора 8.Приточно-вытяжная система вентиляции работает следующим образом.Под действием вентилятора 8 приточный воздух по подводяшему воздуховоду 6 при открытом клапане 3 подается через выход 2 вентилятора 8 в обводной трубопровод 9 (при этом клапан 10 открыт) и через воздухопровод 2 поступает в помещение 1. При заборе отработанного...

Номер патента: 798427

Опубликовано: 23.01.1981

Авторы: Бришников, Ткаченко, Филиппьев, Шагин

МПК: F24F 13/00

Метки: кондиционера, корпус

...В этом случае она снабжается установочными лапами 10 с отверстиями 11 под фундаментальные болты.Кроме того, следует отметить, что выступы 8 имеют свое продолжение на угловых деталях 9, замыкающие их по непрев хо рывным линиям на протяжении всеи сопрягаемой с панелью 4 поверхности, Закрепление панелей 4 на профильных элементах 1 осуществляется при помощи реализующих способ крепления при одностороннем доступе прижимных приспособлений, каждое из которых кроме винта 3 и гайки 2, несущей диаметрально расположенные захватывающие лапки 12, включает втулку 13 с упорной головкой, имеющей на торце средства для зацепления с инструментом. Втулка 13 взаимосвязана с гайкой 2, например, через зо шлицевое соединение, выполненное по скользящей посадке. В...

Номер патента: 800500

Опубликовано: 30.01.1981

Авторы: Бялый, Владимиров, Динцин, Набиулин, Наришный, Розенштейн, Степанов, Щекин

МПК: F24F 3/08

Метки: егоизготовления, тепла, утилизатор

...ее термопластичных смол. Линии 7 сгибов ленты смачивают растворителем пропитывающих ее термопластичных смол. При этом смолы на линии сгибов растворяются и тем самым бумажная лента по этим линиям станонится пластичной, по линиям 7 сгибов производят сгибание косо- гофрированной бумажной ленты в гармошку, образуя насадку, после чего производят термообработку насадки в сборе до полной поликонденсации пропитывающих бумагу смол.Насадку вставляют н корпус 1 беэ зазора с его боковыми стенками линиями 7 сгибон ленты, направленными в сторону подводящих 2 и 4 и отводящих 3 и 5 патрубков удаляемого и наружного воздуха, При этом для потока воздуха образуются полости из перекрещивающихся каналов, замкнутых боковыми стенками корпуса 1,...

Номер патента: 800501

Опубликовано: 30.01.1981

Авторы: Быховских, Мигдал, Михалев, Немировский, Ушакевич

МПК: F24F 3/08

Метки: воздуха, охлаждения

...линии пода чи пресной воды из цистерны 3 в испаритель 6. Соленоидный вентиль12 электоически связан с датчиком13 верхнего и датчиком 14 нижнегоуровня воды в цистерне 3, насос 15 20 отсасывает жидкий хладагент изконденсатора 8.Предлагаемая установка работаетслед ющим образом.Ост.,ый пар по линии 10 подаетсяк соплам 11 эжекторов 7, в которых,расширяясь, приобретает большую скорость, вследствие чего отсасываетпары хладагента из испарителя 6 инагнетает их в конденсатор 8, где 30 они сжижаются. Образующийся конден.800501 Формула изобретения ИИПИ Заказ 10372/41 Тираж 835 Подписн Патент", г. Ужгород, ул. Проектна лиал сат большей частью направляется насосом 15 в котельную (не показана), а оставшейся частью - в испаритель б, в котором хладагент...

Номер патента: 800502

Опубликовано: 30.01.1981

Авторы: Гладышев, Решетняк

МПК: F24F 3/16

Метки: воздушныхфильтров, шламоочиститель

...пластинчатыми скобами 6,охватывающими с торцов ось 3 звеньев2 и вилку 4 скребка 5. На противолежащих внутренних торцовых поверхностях 7 скобы 6 выполнены прямоугольные ступенчатые выступы 8 и 9,взаимодействующие с торцами осей 3и вилок 4. Цепь 1 размещена в корпусе 10 на звездочках 11 и приводитсяв движение колесом 12. В корпусе 10установлен лоток 13 для вывода шлама.15 Шламоочиститель работает следующимобразом.При вращении приводом колеса 12приводят в движение цепь 1 со скребками 5, при этом скребки 5 в нижней 20 части корпуса 10 захватывают порциишлама и поднимают его вверх. Затемскребки 5.опрокидываются и сбрасывают шлам в лоток 13, после чегоон самотеком выводится наружу. Шарнирное соединение скребков 5с цепью 1 выполняют...

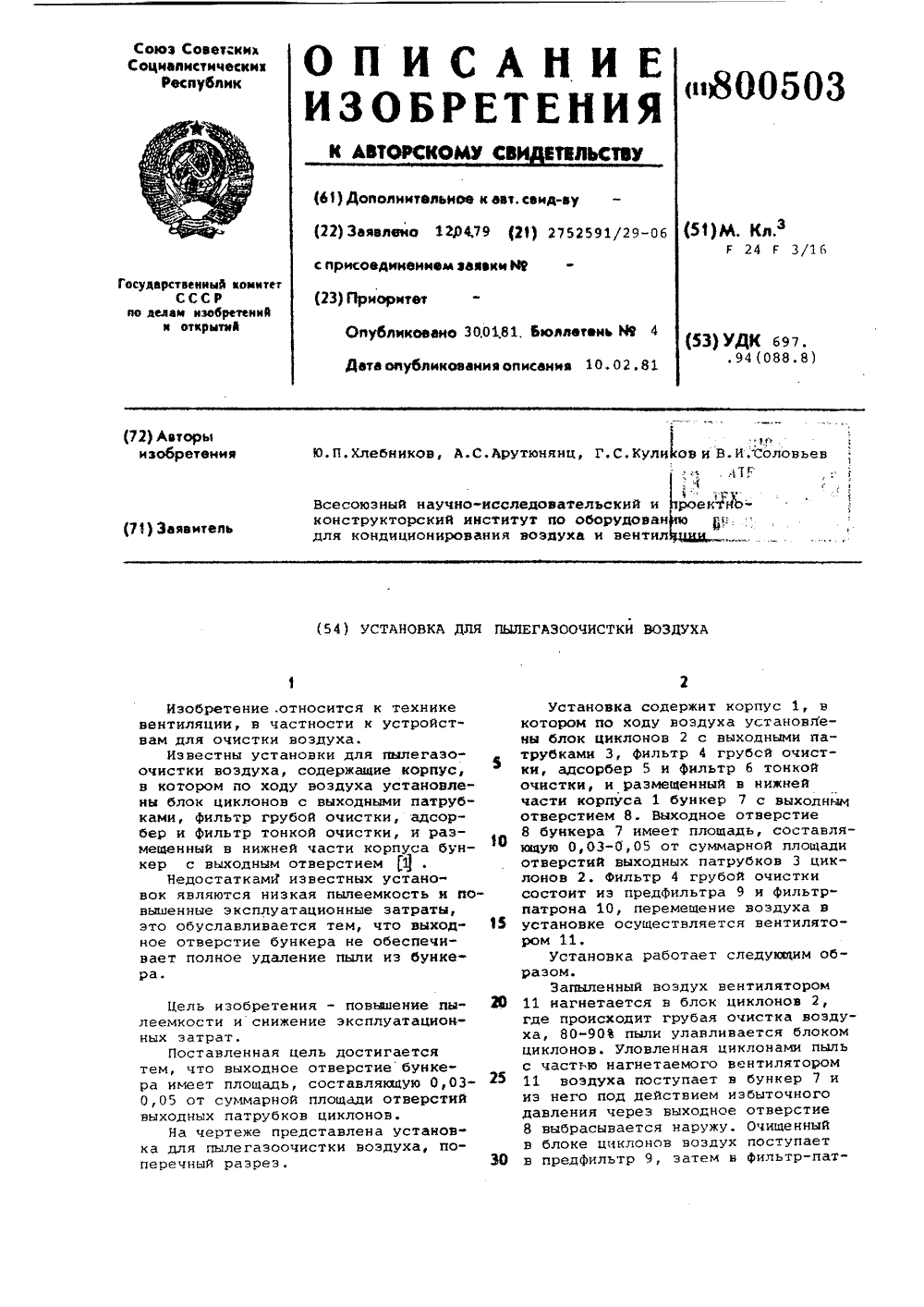

Номер патента: 800503

Опубликовано: 30.01.1981

Авторы: Арутюнянц, Куликов, Соловьев, Хлебников

МПК: F24F 3/16

Метки: пылегазоочисткивоздуха

...9 и фильтрпатрона 10, перемещение воздуха вустановке осуществляется вентилятором 11,Установка работает следующим образом.Запыленный воздух вентилятором11 нагнетается в блок циклонов 2,где происходит грубая очистка воздуха, 80-90 пыли улавливается блокомциклонов. Уловленная циклонами пыльс частью нагнетаемого вентилятором11 воздуха поступает в бункер 7 ииэ него под действием избыточногодавления через выходное отверстие8 выбрасывается наружу. Очищенныйв блоке циклонов воздух поступаетв предфильтр 9, затем н фильтр-пат800503 формула изобретения рон 10 и адсорбер 5, где очищается от газов. После очистки от газов воздух проходит через Фильтр б тонкой очистки и поступает в обслуживаемое помещение.Предварительная очистка воздуха от пыли блоком...

Номер патента: 800504

Опубликовано: 30.01.1981

Авторы: Кочубей, Штромберг

МПК: F24F 7/02

Метки: аэрационная, шахта

...цилиндра 2, иотношение диаметра ОВ внутреннегоцилиндра 2 к диаметру Ои наружногоцилиндра 3 составляет 0,7"0,75, авысота Не, расположения фрамуг 1составляет 0,3 диаметра О наружного цилиндра 3.В нижней части внутреннего цилиндра 2 установлен воронкообразный поддон 4 со стоком 5. Наружныйи внутренний цилиндры 3 и 2 объединены в верхней части кольцеобраэной крышей б, выполненной с унло"ном в сторону наружного цилиндра 3,Аэрационная шахта работает следующим образом.Под действием теплового напораструя нагретого воздуха, возникающая над тепловыделяющим оборудованием (на чертеже не показано), поднимается вверх и поступает в пространство междунаружным и внутрен800504 Формула изобретения Составитель В.Сосновскаядактор А.Власенко Техред...

Номер патента: 800505

Опубликовано: 30.01.1981

Авторы: Бондарь, Капский, Крючков, Раяк, Розенблит, Соломаткин, Тяжлов

МПК: F24F 7/02

Метки: вентиляционное

...чертеже изображено устройство,общий вид. ЭО Вентиляционное устройство содержит вертикальную вытяжную шахту 1, расположенную на покрытии здания, состоящем иэ потолочного и кровельного листов 2 и 3, образующих воздушную прослойку 4. В стенках вертикальной шахты 1 выполнены отверстия 5, сообщающие воздушную прослойку 4 с полостью шахты 1, а на наружной поверхности стенок - опорны выступы б н 7 под кровельный и потолочный листы 3 и 2, причем отверстия 5 в стенках шахты 1 выполнены сужающимися к воздушной прослойке 4 и имеют суммарную площадь Г, составляющую 1/8-1/3 от площади Г стенки шахты 1, ограниченной опорными выступами б и 7. На потолочном листе размещены слои 8 утеплителя, а над опорным выступом б под кровельным листом 3...

Номер патента: 800506

Опубликовано: 30.01.1981

Авторы: Вайнберг, Комиссаров, Спивак, Фрадкин

МПК: F24F 7/04

Метки: вентиляции, движу-щейся, кабины

...устройство общий вид, на Фиг, 2 - разрез А-А на фиг. 1 на Фиг, 3 - вид по стрел ке Б на Фиг. 21 на Фиг. 4 - разрез В на Фиг. 2; на Фиг зГ-Г на Фиг. 4.устройство для вентиляции движущейся кабины, преимущественно мостового крана., содержит магистральный воздуховод 1 с продольной щельх2, перекрытой эластичным элементомв виде герметичной емкости 3, заполненной сжатым газом, и установленный в щели 2 подвижный воздухоприемник 4, снабженный бесконечнойэластичной лентой 5 с роликами б,взаимодействующими с герметичнойемкостью 3. Под крайние ролики бв стенке воздухоприемника 4 выполнены пазы 7.Устройство работает следующимОбразомПри движении воздухоприемника 4кабины вдоль магистрального воздухвода 1 герметичная емкость 3, контактируя с...

Номер патента: 800507

Опубликовано: 30.01.1981

Авторы: Егиазаров, Кокорин

МПК: F24F 7/04

Метки: вентиляции, помещений

...К окну 5 приемной каме- ры 3 внутреннего воздуха подключен вытяжной воэдуховод 19.Система вентиляции работает следующим образом.В холодный период года через окно 4 в приемную камеру 2 теплообмен ника-утилизатора 1 поступает минимальное количество наружного воздуха, рассчитанное по условиям обеспе чения нормируемого газового состава внутреннего воздуха помещения. При этом в отверстии 10 воздухозаборной приточной шахты 9 клапан 15 Полностью закрыт, а клапан 14, установленный в окне 5 йриемной камеры 3 внутреннего воздуха, полностью о открыт и внутренний воздух поступает в теплообменник-утилизатор 1 через вытяжной воздуховод 19. Так как внутренний воздух имеет температуру более высокую, чем наружный, то в теплообменнике-утилизаторе 1...

Номер патента: 800508

Опубликовано: 30.01.1981

Автор: Тарасов

МПК: F24F 9/00

Метки: воздушно-тепловая, длязащиты, завеса, помещения, проема, рабочего

...сторон 16 и 17 рабочего проема 1.,установлены дополнительные воздухораэдаточные короба 18 и 19, подсоединенные к нагнетательному воздуховоду 6 и снабженные отражателями 20, направленными к центру проема 1, и все воздухораэдаточные короба 11, 18 и 19 сообщены между собой. Дополнительные короба 18 и 19 выполнены сужающимися к полу 15 помещения 2, а на выходе нагнетательного воздуховода б и в дополнительных воздухораздаточных коробах 18 и 19 установлены регулирующие заслонки 21. Входной участок 11 всасывающего воздуховода 5 выполнен коническим, накопительный бункер 8 имеет в нижней части затвор 23, а со стороны Фильтра 9 наклонный экран 24.Завеса работает следующим обра- ЭОМВоздух засасывается через воздухаэаборную решетку 14,...

Номер патента: 800509

Опубликовано: 30.01.1981

Авторы: Степанов, Щекин

МПК: F24F 11/00

Метки: ивентиляции, кондиционирования, помещений

...энтальпии наружноговоздуха, связанный с оптимизатором,причем теплообменник, увлажнитель,воздухоподогреватели снабжены регулирующими органами с исполнительными механизмами 1,Недостатком известной системы является то, что при каждом новомсостоянии как внешних, так и внутренних возмущений не обеспечиваются минимальные энергоэатраты на обработку воздуха. 30 Цель и эобретеии я - снижение э нергоэатрат.Поставленная цель достигается тем,что система дополнительно содержит камеру статического давления,установленную на нагнетательной линиивентилятора, датчик давления с регулятором, установленный в камере,и датчики температуры воздуха с регуляторами, установленные в помещениях, а направляющий аппарат вентилятора снабжен исполнительным...

Номер патента: 800510

Опубликовано: 30.01.1981

Авторы: Колодяжный, Сусидка

МПК: F24F 13/08

Метки: воздуха, регулированиярасхода

...фиг. 2 - то же, вид сверху.Устройство содержит многоярусныйтворчатый клапан 1, рычаги 2 створок 3 каждого яруса 4 и 5 которого кинематически связаны тягами 6 с . коромыслами 7,8, исполнительный ме ханизм 9, с которьм кинематическисвязан вал 10, и коромысла 7,8 ярусов 4 и 5, жестко закрепленные навалу 10, Исполнительный механизм 9закреплен при помощи кронштейна 11на клапане .1 и соединен прн помощитяги 12 с коромыслом 7, к которомуподсоединены тягами 6 рычаги 2 створок 3 яруса 40,а к коромыслу 8яруса 5,Устройство работает следукщимобразом.Исполнительный механизм 9 приводит в движение тягу 12, которая поворачивает короьаесло 7, передающееусилие через тяги 6 на рычаги 2, поворачивающие створки 3, Одновременнос коромыслом 7 поворачивается...

Номер патента: 801905

Опубликовано: 07.02.1981

Авторы: Ляпин, Розентул

МПК: B08B 9/035, F24F 7/04

Метки: вентиляции, воздуховодовсистемы, вытяжной

...иможет польэовано в промышленно льных материалов при пер ящих материалов. Такой способ мало эффе прочистке воздуховодов бо тяженности, так как энерг продуваемого воздуха быст ся,Указанная цель дос вентилятор подсоедин вода, расположенному лектора. На чертеже изображена сх тяжной системы вентиляции дл зации предлагаемого способа установка содержит возду системы вытяжной вентиляции ненные с осадительным колле вентилятор 3, подсоединенны цу воздуховода 1, расположе стороны коллектора 2, По мере засорения воздуховодов 1 систему вентиляции останавливают для профилактической очистки. При этом в осадительный коллектор вводя вентилятор 3 и, последовательно под соединяя его к концу каждого воэдуховода 1, отсасывают иэ них пылевой осадок в...

Номер патента: 802724

Опубликовано: 07.02.1981

Автор: Адонин

МПК: F24F 3/14

Метки: воздуха, тепловлажностнойобработки

...щели 11 установлен воздушный фильтр 13, а на пластинах основных У-образных элементов 3 со стороны перекрытия 2 выполнено оребрение 14. Воздуховыпускные шели 11 могут быть оборудованы заслонками 15.Устройство работает следующим об( мВлажный и теплый воздух из помещелч.=. или, например, из химического аппарата поступает через перфорацию 10 в вершинах 9 в пространство между :.ластинчатыми элементами 3 и теплоизо.ированными пластинами элементов 7 на -ертеже показано стрелками). Затем, опускаясь вниз к концам 5. пластинчатых элементов 3, воздух охлаждается и в нем увеличивается концентрация водяного ц:кь: в виде мельчайших капель аэрозоли. Далее этот воздух попадает внутрь желобов 6, где за счет дополнительного охлаждения в теплообменниках...

Номер патента: 802725

Опубликовано: 07.02.1981

Авторы: Маркус, Масленников

МПК: F24F 7/04

Метки: вентиляции, многоэтажногоздания

...7, причем вентиляционые канаАь 1 5 размещены по всей площади пола 4, вытяжные воздуховоды 6 в верх - ней части здания 1 подключены к чердачному перекрытию 2 и снабжены регулирукицими клапанами 8, установленными в месте их подключения к чердачному перекрытию 2 и вентиляционным каналам 5, а в месте подключения каналов 5 к вытяжным воздуховодам 6 установлены вентиляторы 9,В здании предусмотрена приточная система вентиляции состоящая из подключенных к приточным камерам 10 приточных воздуховодов 11 с воздухораспределителями 12.Система вентиляции работает следующим образом.Наружный воздух через приточную камеру 10 поступает в приточные воздуховоды 11 и через возиухораспределители 12 подается в вентилируемые помещения здания 1.В зимний...

Номер патента: 802726

Опубликовано: 07.02.1981

Авторы: Иванов, Мисевич, Преображенский, Сохор, Якубович

МПК: F24F 13/00

Метки: вентиляционная, дляпроведения, камера, опе, раций, технологических

...тепловые потокна. 5Вентиляционная камера для проведения технологических операций содержитполое перекрытие 1, имеющее воэдуховыпускные отверстия 2, подключенныек приточному воздуховоду 3, в полости оперекрытия 1 установлены веерообразноперегородки 4, образующие пс ходу воздуха секции 5, в которых установленынагреватели 6, а отверстия 2 выпслненьв виде щелей, расположенных по периметру перекрытия 1.Вентиляционная хастеновые многослойные итоящие из двойной металл20ки 8 с расположеннымкотеплоизолируюшим иапопример, пенопластом.В стеновых панелях 7 выполненыВО 2",26 4периферийных щелей способстуеует равномерности распределения воздуха. В жаркое время года, или при применении кабины в горячих цехах, нагреватели 6 отключают, и...

Номер патента: 802727

Опубликовано: 07.02.1981

Авторы: Бруд, Драпкин, Кошелев, Филиппов

МПК: F24F 13/08

Метки: воздушный, клапан

...5 заполнен тепло -изоляцией 14.Клапан работает следующим образом.Регулирование или отсекание воздушного потока осуществляется поступательным движением запорного органа 5 спомощью привода 6 и зубчатой передачи 13, Для полного перекрытия отверстия 2 запорный орган 5 поднимаетсядо упора седла 7 в кольцевой выступ11. При этом седло 7 взаимодействуетс запорным органом 5 поверхностью 9,которая повторяет форму запорного органа 5, что приводит к сильному обжимуего и большой плошади контактированиямежду седлом 7 и органом 5. Седло 7выполняет также фунцкии теплоизоляции,которая повышается благодаря наличию вней полости 8.При крайнем верхнем положении запорного органа 5 его выступ 10 поджимает упдотнительный элемент 4,вдавливая его в паз 3,...

Номер патента: 802728

Опубликовано: 07.02.1981

Авторы: Кравченко, Тараненко

МПК: F24F 13/10

Метки: клапан, расходавоздуха

...чертеже показан поперечный разрез клапана (пунктиром показано промежуточное положение створок). 2Клапан содержит корпус 1 и расположенные в нем створки 2 и 3, закрепленные одной стороной 4 на тягах 5 и 6, установленных с возможностью возвратно- поступательного перемещения на приводном винте 7, причем створки 2 и 3 выполнены из гибкого материала и закреплены свободной стороной 8 на корпусе 1.Тяги 5, 6 установлены на винте 7 с помощью гаек.9, 10, причем гайки 9 и 10 имеют разнонаправленную резьбу. Клапан работает следующим образом.При вращении винта 7 гайки 9 и 10перемещаются в противоположные стороны, 1увлекая тяги 5 и 6 со створками 2 и 3, которые в зависимости от направления вращения винта 7 перекрывают или открывают проход воздуху....

Номер патента: 806993

Опубликовано: 23.02.1981

Авторы: Педченко, Таранов

МПК: F24F 13/06

Метки: воз-духа, выполнении, горячего, облицовочныхработ, подачи

...- разрез А-Ана фиг.1; на фиг. 3 - конструкция наконечника в рабочей пластине;на Фиг. 4 разрез Б-Б на фиг.З; наФиг. 5 - конструкция вакуумного присоса; на фиг. б - часть вакуумногоприсоса в увеличенном виде.Устройство содержит вакуумныеприсоски 1, размещенные внутри эластичного воздухонепроницаемого кожуха 2, где соосно с наконечником 3по центру со стороны ее установкизакреплена пластина 4 с отверстием5, которая посредством пружины бна.опорных элементах 7 соединена снаконечнйком 3, в котором выполнено 1 з отверстие 8. При этом наконечникзакреплен хоьсртом .9, а соотношениедиаметров отверстий 5 и 8 равно 3:4.Устройство работает следующимобразом,Ж По оси симметрии окна 10 к плиточным элементам 11. закрепляют вакуумные присоски 1, затем по...

Номер патента: 808788

Опубликовано: 28.02.1981

Авторы: Грановский, Поз

МПК: F24F 5/00

Метки: насадка, регене-ративных, теплообменников, установоккондиционирования

...пропитки их погружением в раствор хлористого лития и последующего высушивания 1 1Недостатком способа изготовления 15 насадка является низкое качество про" питки листов насадка. Это обусловлено тем, .что в процессе эксплуатации регенеративного 20 теплообменника, изготовленного таким образом, происходит. накопление влаги на поверхности, В результате происходит растворение солей хлористого лития и образуются капли его раство ра, которые выносятся с поверхности насадка потоком воздуха, проходящего сквозь него. В результате снижаетсяконцентрация хлористого лития на поверхности насадка. ЗО Цель изобретения - повыдение качества пропитки листов насадка.Поставленная .цель достигается тем, что перед пропиткой,сначала погружа- ют листы в...

Номер патента: 813089

Опубликовано: 15.03.1981

Авторы: Власов, Гончаров, Махмутов, Прохоров

МПК: F24F 1/02

Метки: кондиционер

...и 9, причем торцовые подшипни ки 9 снабжены соленоидами 10, которыесовместно с радиальными электромагнитными подшипниками подключены кэлектрогенератору 4 через распределитель 11; Кондиционер содержит так же шестерни 12, электропроводники 13,контактные кольца 14, сухари 15 подшипника и пружины 16.Кондиционер работает следующимобразом.В начале работы роторы 2 и 3 детандера зафиксированы на подпятниках7 и торцовых подшипниках 9 пружинами16. После подачи воздуха в роторнуюполость роторы 2 и 3 приходят во 30 вращение, электрогенератор 4 (рабочая813089 Формула изобретения О Состав Техред ль А. АничхА.Савка Корректор О, Била Редактор П. Кос Тираж 824 Подписно ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035,...

Номер патента: 813090

Опубликовано: 15.03.1981

Авторы: Анцифоров, Дзелзитис, Дорофеев, Креслин, Нефелов, Фрицнович, Чапенко

МПК: F24F 11/00

Метки: воздуха, кондиционирования

...программы,параметров наружного воздуха, тепловлажностной нагрузки кондиционируемого помещения 27 и заданного программой закона регулирования по сигналам исполнительных механизмов 11-15 о их соетоянии блок 26 программного управления выдает сигнал управления в коммутатор 23, а в дешифратор 22 засылает информацию, по которой дешифратор 22 осуществляет переключение цепочек формирования выходного сигнала импульсных прерывателей 24 и 25, Коммутатор 23 по сигналу блока.26 программного управления подключает выходы импульсных прерывателей 24 и 25 к выбранным по программе исполнительным механизмам, Импульсные прерыватели 24 и 25 подключаются каждый к одному исполнительному меха О низму,выбранному по программе, Переход с одного режима...

Номер патента: 813091

Опубликовано: 15.03.1981

Автор: Лихачев

МПК: F24F 13/10

Метки: расходавоздуха

...друг друга;на фиг. 3 - движение воздушных потоков при частично смещенных перьях подвижной решетки; на фиг. 4 - взаимное расположение перьев решетки в открытом положе на фиг. 5 - то же, в закрытом положении.Устройство для регулирования расхода воздуха содержит воздуховод 1, подвижную 2 и неподвижную 3 решетки, состоящие из установленных с зазором перьев 4. Перья имеют в поперечном сечении криволинейный профиль с взаимно противоположной кривизной в смежных решетках. В открытом положении перья образуют замкнутые полости 5. В закрытом положении перья подвижной решетки перекрывают зазор между перьями неподвижной решетки и образуют в сечении замкнутую кривую линию. Воздух через устройство не проходит. При смещении по,движной решетки...
