Земченков

Номер патента: 1731361

Опубликовано: 07.05.1992

Авторы: Балатовский, Земченков

МПК: B21D 26/14

Метки: деформирования, магнитно-импульсного

...накопителя 9,Установка работает следующим образом.Накопитель 1 заряжается от трансформатора 4 через выпрямитель 5. Одновременно с ним заряжается дополнительный накопитель б через выпрямитель 8. Когда требуемая энергия набрана, включается дополнительный коммутатор 7. Происходит разряд накопителя б на нагрузку 2, В течение короткого промежутка времени, определяемого величиной емкости 6 и напряжением на ней, а также параметрами нагрузки 2 на участке анод - катод, реверсивно включенным динистором создается обратное смещение напряжения. Происходит открытие динистора и ток накопителя 1 течет в нагрузку 2,Открытию коммутатора на динисторе способствует превышение напряжения на дополнительном емкостном накопителе по отношению к основному...

Номер патента: 1678529

Опубликовано: 23.09.1991

Авторы: Бирюлин, Земченков, Липатов, Шалунов

МПК: B22F 3/087

Метки: магнитно-импульсного, порошковых, прессования

...магнитно-импульсную установку 1 до напряжения Оо = 1 - 2 кВ. Разряжают магнитно-импульсную установку 1 на электроды 11, между которыми происходит искровой разряд, При разряде вследствие мгновенного нагрева воздуха в полости для вакуумирования давление в полости резко возрастает и открывает вторые клапаны 10, запирая первые клапаны 9, Часть воздуха из полости для вакуумирования поступает в окружающую среду. После окончания разряда вследствие того, что большая часть исходного обьема воздуха из полости перешла в окружающую среду, в ней происходит разрежение воздуха, Это приводит к открытию первых клапанов 9, и воздух через пористые прокладки 7 из порошка, расположенного в рабочей полости матрицы 6, отводится в полость для...

Номер патента: 1576235

Опубликовано: 07.07.1990

Авторы: Бирюлин, Земченков, Миронов

МПК: B22F 3/08

Метки: магнитно-импульсного, порошков, прессования

...которого соединен с разрядником генератора импульсных токов, а второй - с дополнительным разрядником, подключенным к цилиндрическому индуктору, который соединен с емкостным накопителем параллельно плоскому индуктору. Устройство работает следующим образом, П ресс-форма заполняется прессуемым порошком, устанавливается верхний пуансон и ударная плита 3 с электропроводящей пластиной 4. Двухпозиционный переключатель 9 устанавливается в положение А, соответствующее замыканию цепи плоского индуктора. При разряде емкостного накопителя С генератора 1 импульсных токов происходит взаимодействие импульсного магнитного по. ля индуктора 2 и поля вихревых токов, наведенного в электропроводящей пластине 4, что приводит к перемещению ударной 5 10...

Номер патента: 1482771

Опубликовано: 30.05.1989

Авторы: Земченков, Кот, Левин, Миронов

МПК: B22F 7/04

Метки: металлических, покрытий, пористых, порошков

...нос составила17,8 кГц.магнитным п28 ИА/м не женностью лем с на ени ринодило к распл и нцоного сло что объясня ргией рззря я и получе ется недос оловянно-с соединения нав авк а д чно т ия вихревых токов в гко ком ое.6. Условия экспериые примеру 2, Магии талли м е нал огП р ента, 5 ному из медного провода сечением 4 м 10 тп 1 на ребро,Покрытие 3 из порошка бронзы марки БрОй 10-1 в виде спеченной пористой заготовки трубчатой Аормы (П = 5 357 ю рп= 28 э 510 "Ом иэ яп= 5600 кг/м, С = 340 Дж/кг Е, Т1163 К, наружный диаметр 29 мм, толщина стенки 2 мм, длина 40 мм) устанавливают на поверхность стально 10 го стержня 5 диаметром 22 мм и длиной 40 мм, предварительно покрытого слоем 4 толщиной 1,4 10 з м из оловянно-свинцового припоя марки ПОСК...

Номер патента: 1453314

Опубликовано: 23.01.1989

Авторы: Аугутис, Булаев, Горбатых, Земченков, Кабыш

МПК: G01N 29/04

Метки: порошковых, прессования, процесса

...фактической суммарной энергиисигналов АЭ с расчетной, соответствующей заданной плотности прессовки,которую определяют на основании эмпи-.рических зависимостей или таблиц,Устройство для контроля процессапрессования порошковых материаловработает следующим образом.Усилие прессования от системы 3нагружения передается на пуансон 1.В матрице 2 уплотняется порошок, предназначенный для прессования, Преобразователь 4 контрольного параметра возбуждается акустическими сигналами АЗ, где они преобразуются в электрические. Электрические сигналы АЗ подаются на вход регистратора 5 кон-. трольного параметра, предназначенного для измерения суммарной энергии сигналов АЭ. При достижении заданного уровня суммарной энергии сигналов АЭ с выхода...

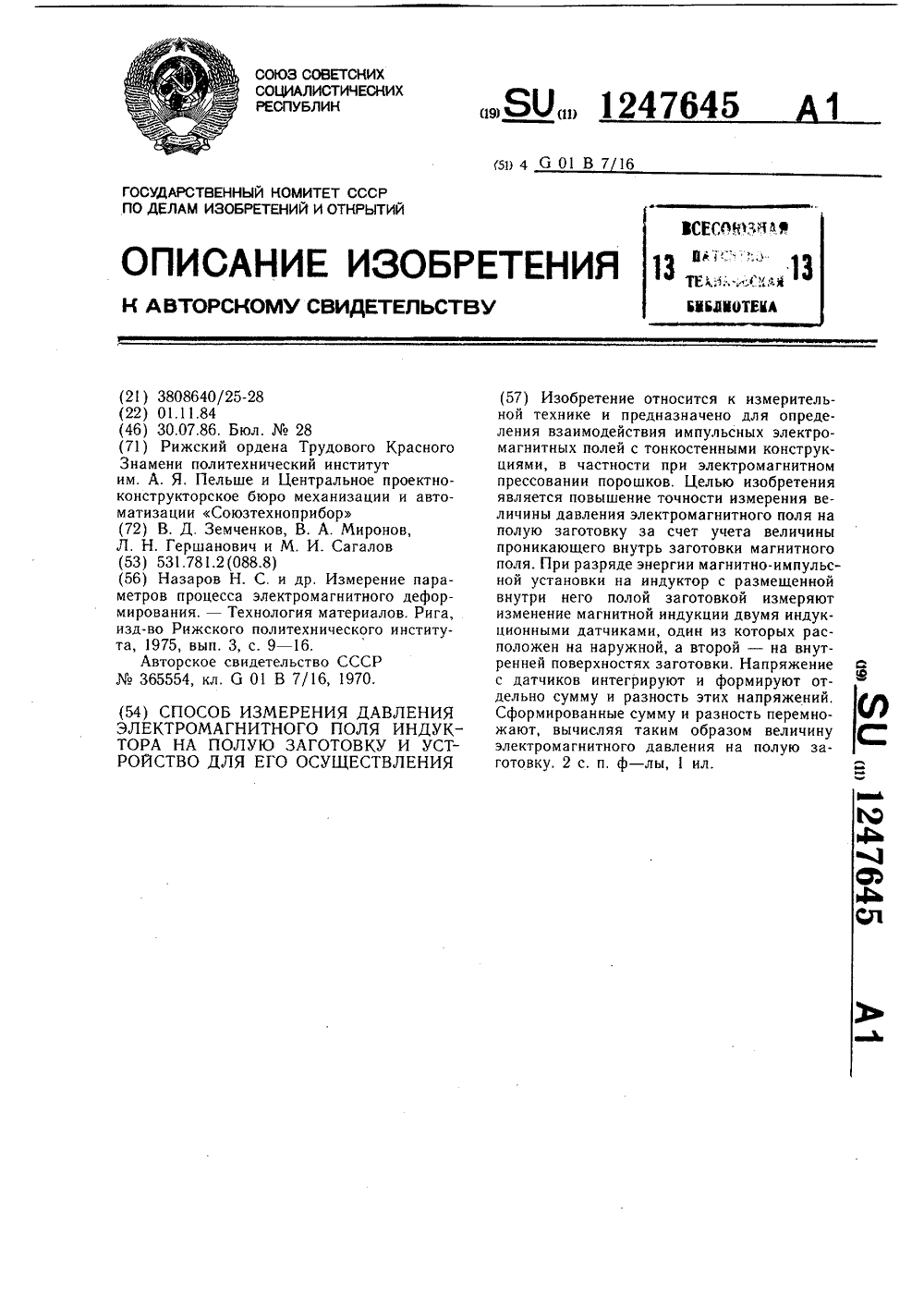

Номер патента: 1247645

Опубликовано: 30.07.1986

Авторы: Гершанович, Земченков, Миронов, Сагалов

МПК: G01B 7/16

Метки: давления, заготовку, индуктора, полую, поля, электромагнитного

...звено 4, включенное на выход индукционного датчика 5,индукционный датчик 6, предназначенный 2 Одля размешения на внутренней поверхностизаготовки 3, интегрирующее звено 7, включенное на выход датчика б, сумматор 8,входы которого соединены с выходами интегрирующих звеньев 4 и 7 и который фор 25мирует сумму их выходных напряжении, сумматор 9, входы которого соединены с выходами интегрирующих звеньев 4 и 7, который формирует разность их выходных напряжений, блок 10 умножения, входы которого соединены с выходами сумматоров 8и 9, и регистратор 11.Способ измерения заключается в том, чтоодновременно измеряют величину магнитнойиндукции на наружной и внутренней поверхностях заготовки, а величину давления определяют, вычисляя разность...

Номер патента: 1245811

Опубликовано: 23.07.1986

Авторы: Вогман, Земченков, Коровин, Корольченко, Паринов, Шумейко

МПК: F24F 7/06

Метки: агрессивными, баллонов, вентиляции, газами, хранения, шкафа, эксплуатации, ядовитыми

...источником инертного газа (не показан) и размещенную в воздуховоде огне- ЗОпреградительную заслонку 11 с исполнительным механизмом 12 и клапаном 13 сбросаизбыточного давления, а вентиляционные щели 5 снабжены поворотными внутрь корпуса 2 лепестками 14, причем термочувствительные элементы 9 сблокированы с меха- З 5низмом 4 фиксации дверки 3 и источникоминертного газа, а привод вентилятора подключен к исполнительному механизму 12огнепреградительной заслонки 11, Корпус 2шкафа также содержит огнестойкие перчатки 15, прикрепленные к отверстию 16,а в воздуховоде 7 установлен фильтр 17.Устройство вентиляции работает следующим образом.В нормальном режиме при хранении иэксплуатации баллонов с ядовитыми газами, самовоспламеняющимися при контактес...

Номер патента: 1089510

Опубликовано: 30.04.1984

Авторы: Земченков, Кабыш, Козак, Сопин

МПК: G01N 29/04

Метки: бетонов, легких, свойств, физико-механических

...вдавливания, измеряемая при завершении испытания, не характеризует достаточно полно энергию деформирования, затраченную при испытании. В то же время объемная работа деформи 35 рования, затраченная на испытание, представляющая собой отношение энергии деформирования к деформированному объему материала, может сущесто 40 венно меняться при изменении плотноти материала и качества легкого за- полнителя в бетоне вне зависимости от конечной величины усилия вдавливания.45Цель изобретения - повышение точ- Оности определения физико-механических свойств легких бетонов.Поставленная цель достигается тем что согласно способу определения физико-механических свойств легких56 Р 10 2 бетонов, заключающемуся в том, чтовдавливают штамп в бетон, регистрируют...

Номер патента: 1056483

Опубликовано: 23.11.1983

Авторы: Веревкин, Земченков, Ионов, Стрельцов, Цыпленков, Шибаев

МПК: H05K 3/30

Метки: монтажной, платы

...монтажа.Наиболее близким по технической сущности к изобретению является способ выполнения проводного монтажа, заключающийся впрокладке изолированного провода на диэлект.рическом основании в соответствии с топологией рисунка платы,прижатии и присоединении провода к соответствующим печатнымконтактным площадкам и обрезке провода вконце каждой электрической цепи. При этом,после прокладки по поверхности платы провод за.чищают от изоляции, обслуживают зачищенный10 участок, подают провод в зону присоединения к контактной площадке, прижимают и припаива ют половину эачищенной длины провода к контактной площадке, а в конце электрической цепи после припаивания отрезают провод.ник от провода на контактной площадке по середине зачищенного и...

Номер патента: 938229

Опубликовано: 23.06.1982

Авторы: Земченков, Попов, Сопляченко

МПК: G01R 33/12

Метки: формирователь, электромагнита

...19, В один иззазоров 19 введен преобразовательХолла 9,формирователь тока электромагнита работает следующим образом,Исполнительный двигатель 6 черезредуктор 7 приводит в движение двухполярный постоянный магнит 18 магнитной системы 9,. При этом междуполукольцами в зазоре 19 магнитныйпоток изменяется по синусоидальному закону. Преобразователь 10 Холла преобразует изменение магнитногопотока в электрический сигнал. Этотсигнал усиливается четвертым ( операционным ) усилителем 13, вторым( электромашинным ) усилителем 15, Навыходе третьего (электромвшинного).усилителя 15 образуется знакопеременное напряжение. Амплитуда напряжениязависит от величины магнитной индукинерционным и не обеспечивает плавности регулирования. Для...
