F24F — Кондиционирование воздуха; увлажнение воздуха; вентиляция; использование воздушных потоков для экранирования

Номер патента: 1017883

Опубликовано: 15.05.1983

Авторы: Зексер, Майсоценко, Цимерман

МПК: F24F 3/14

Метки: воздуха, растворами, солей, тепловлажностной

...нагнетается через теплообменники 3 и 4 в подогреватель 5, в котором частично выпаривается посторонним теплоносителем, Укрепленный раствор отсасывается насосом 15 черезвторую полость теплообменника 4, конденсатор 8 и воздушный десорбер би нагнетается через вторую полостьтеплообменника 3 и охладитель 7 снова в контактный аппарат 2. В воздушном десорбере б солевой раствор окончательно укрепляется и становитсяспособным для осушки воздуха в контактном.аппарате 2. Пары воды, обра"эующиеся при выпаривании растворав подогревателе 5 конденсируетсяв конденсаторе 8 и полученный конденсат направляется по линии 13в аппарат 9 косвенно-испарительногоохлаждения воздуха, в котором смачи"вает пористую насадку 12, размещенную во влажных каналах 11...

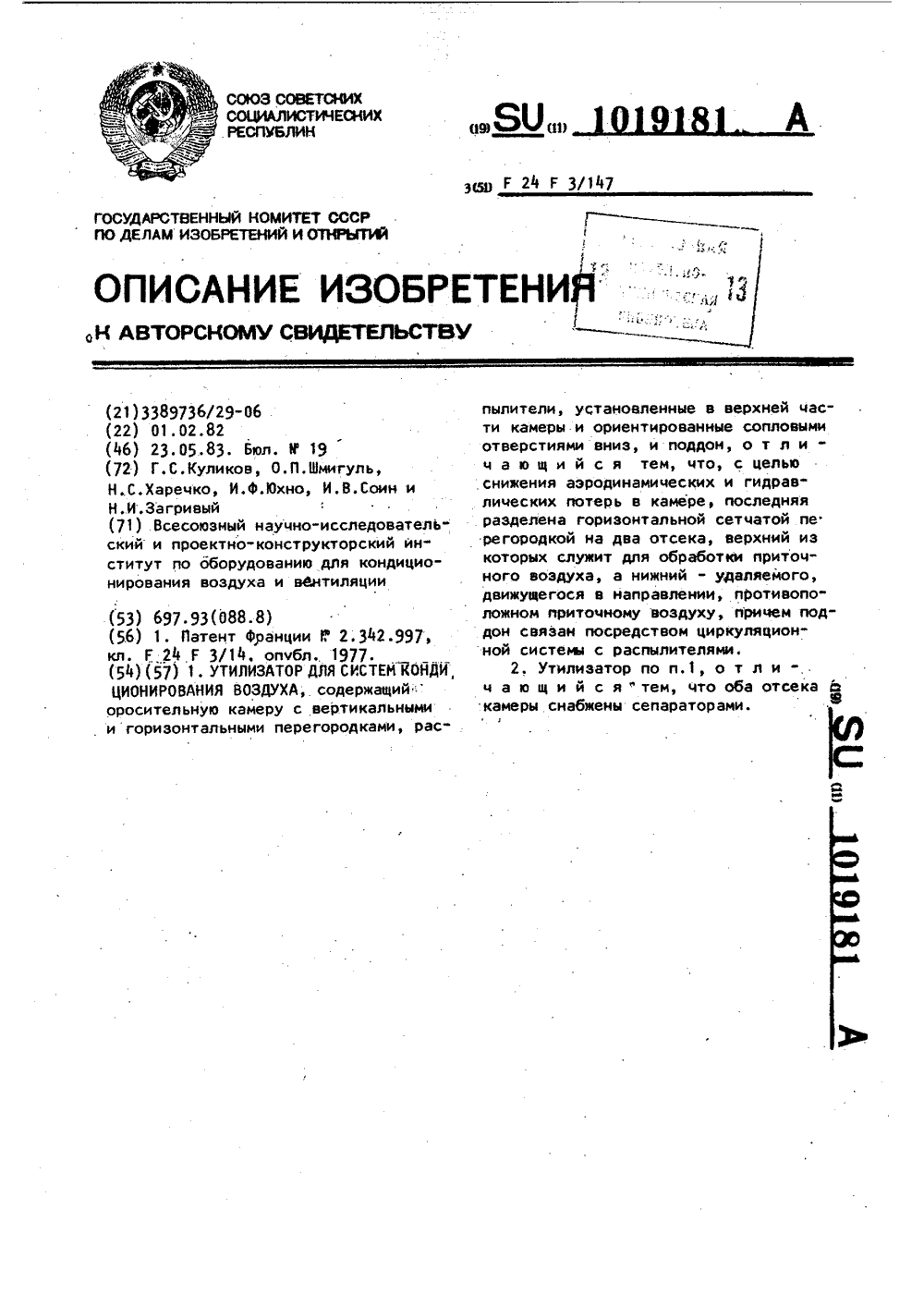

Номер патента: 1019181

Опубликовано: 23.05.1983

Авторы: Загривый, Куликов, Соин, Харечко, Шмигуль, Юхно

МПК: F24F 3/147

Метки: воздуха, кондиционирования, систем, утилизатор

...1 , средством циркуляционной системы 9Недостатком известного устройства с распылителями 4. Оба отсека.7 и 81 Оявляются высокие энергозатраты, обу- камеры 1 снабжены сепараторами 10, словленные аэродинамическими и гидрав- . Устройство также имеет патрубки 11 лическими потерями в оросительной ка- для входа и выхода воздуха. мере, Утилизатор работает следующим обЦель изобретения - снижение аэро разом.динамических и гидравлических потерь Через распылители 4 капли воды по- в камере. ступают на горизонтальные перегород"Поставленная цель достигается,тем, ки 3, где дополнительно измельчаются что в утилизаторе для систем конди- и затем контактируют с приточным возционирования воздуха, содержащем оро О духом, Вода отдает тепло и увлажняет...

Номер патента: 1019182

Опубликовано: 23.05.1983

Авторы: Ивко, Марков, Резниковский

МПК: F24F 5/00

Метки: вентиляции, системах, тепловой, утилизации, энергии

...расположен ороситель 6,а в нижней части насапки - конденсатосборник 7 и пылесборник 8. Вентиляторы размещены со стороны помещения иобъединены стяжками 9 в блоки 10,каждый иэ которых установлен с возмож-ностью возвратно-поступательного движения вдоль насадки 3 и снабжен возцухоразцаюшим патрубком 11. В каждомкожухе 5 установлены нож 12 и шетка 13, взаимоцействуюшие с насадкой 3при перемешени блока 10. Конценсатосборник 7 снабжен нагревателем 14, апылесборник 8 - транспортером 15, Кожухи 5 снабжены уплотни тельнымивставками 16. На стяжках 9 расположен 5 привод 17.Установка работает следующим образом.В холодный период гоца наружный Оприточный воздух всасывается в помешение через насадку 3, расположенную впроеме 1 ограждения 2, при помощи...

Номер патента: 1019183

Опубликовано: 23.05.1983

Авторы: Давыдов, Сафронов, Ховаев, Шикаленко

МПК: F24F 13/06

Метки: воздухораспределительное

...такого устройства является сложность конструкции.Наиболее близким к предлагаемомуявляется возаухораспреаелительное усеройство, содержащее панель, выполненную из листового гибкого материала иснабженную прорезями Г 2 .Недостатком известного возаухораспреаелительного устройства являетсясложность конструкции и технологии иэготовления,Цель изобретения - упрощение конструкции и технологии изготовления,; Поставленная цель достигается тем,25 что в воздухвраспределительном устройстве, включающем панель, выполненную из листового гибкого материала и снабженную прорезями, прорези выполнены по спиралям Архимеаа, концы спиралей рас-. положены на непересекающихся концентрических окружностях, а центральная часть панели смещена...

Номер патента: 1020713

Опубликовано: 30.05.1983

Авторы: Башаров, Ланда, Набока, Попов, Соколов, Стрельцов, Сысоев, Шамшин

МПК: F24F 3/048

Метки: водовоздушной, кондиционирования, параметров, системах, смеси

...в системах конди ционирования, содержащая размещенные в воздуховоде по ходу потока смеси нагреватель и психрометр, снабжена сепара О тором с поддоном и камерой смешения с расположенной в нижней части вьшарной камерой, имеющей теплообменник, сепаратор установлен в воздуховоде перед нагрео25 вателем, а камера смешения после него, причем поддон сепаратора сообщен с выпарной камерой.На фиг. 1 приведена принципиальная схема установки для измерения параметО .ров водовоздушной смеси в системах койдиционирования; на фиг. 2 - размещение в сепараторе шиберной заслонки.Установка содержит размещенные в, воздуховоде 1 по ходу потока смеси нагреватель 2 и психрометр 3. Кроме того 35 установка снабжена сепаратором 4 с поддоном 5 и камерой 6 смешения...

Номер патента: 1020714

Опубликовано: 30.05.1983

Авторы: Абакелия, Авдеев, Зайцев, Тройнин

МПК: F24F 3/14

Метки: воздуха, увлажнения

...противоположную направлению закрутки, лопатками. ,щНа. фиг. 1 изображена схема устрой;тва цля увлажнения воздуха; на фиг. 2 то же, виц.с торца.Устройство цля увлажнения состоитиз возцуховоца 1:и эжектора 2 эжектор 452 выполнен из рида последовательно установпенных в возцуховоце 1 по хоцу цвижвния воздуха конфузоров 3, имеющих наконцах прямолинейные участки 4, причемпоперечное сечение каждого послецукщегопо ходу движения воздуха коифуэора больше поперечного сечения прецьщущегр,онфузоры 3 закреплены на возцуховоце1 при помощи установленных под углом. к потоку воздуха лопаток 5, а.активноесопла 6 эжектора 2 снабжено закручивателем 7 цля закрутки потока в сторону,противоположную направлению закруткипотока лопатками 5. Жидкость к соплу...

Номер патента: 1020715

Опубликовано: 30.05.1983

Авторы: Брук, Бурилин, Зусманович, Павлов, Проскуровский, Рыжак, Цатуров, Чуприенко

МПК: F24F 3/14

Метки: камеры, кондиционера, оросительной, стояк

...устройстве форсунки на стояке оросительной камеры расЬоложены равномерно по его высоте,Это приводит к тому, что в нижней частиоросительного пространства камеры находится большее количество воды, а в верхней меньшее. Такое обстоятельствообусловливает неравномерное распределе 15Оние воздуха по высоте камеры и, какследствие ухудшение процессов интенсификации тепло - и массообмена.Цель изобретения - интенсификацияпроцесса тепломассообмена,Поставленная цель достигается тем,что в стояке оросительной камеры кондиционера с форсунками, имекхцими входной штуцер и выходное сопло, форсункиустановлены по высоте стояка с переменным шагом, причем отношение плотностиустановки форсунок в нижней и верхнейчастях к средней принято соответственно0,6 -...

Номер патента: 1020716

Опубликовано: 30.05.1983

Авторы: Зазымкин, Коврижных, Токмаков

МПК: F24F 9/00

Метки: воздушно-тепловой, завесы, создания

...материала, причем коробка шарнирно за- З 0 креплена на выпускных насадках.На фиг. 1 схематично изображено устройство для создания воздушно-тепловой завесы в плане; на фиг. 2 - азрез А-А на фиг. 1; на фиг. 3 - узел 1 35 на фиг. 1.Устройство для создания воздушно- тепловой. завесы проемов помещения содержит воздухораздаточные короба 1 с выпускными насадками 2, расположенными под 40 углом к плоскости проема. Выпускные насадки 2 снабжены коробкой 3 с насадками 4 из эластичного светопрозрачного материала. Коробка 3 закреплена на выскных насадках 2 при помощи шарниров 45 , которые при повороте коробки 3 возврашаются в исходное положение. Сверхук коробке 3 прикреплен рычаг 6.Устройство работает следующим образом.Приточный воздух...

Номер патента: 1020717

Опубликовано: 30.05.1983

Авторы: Аксенов, Ахматов, Вавилин, Жабин, Михайлов, Сандлер, Соболев

МПК: F24F 13/06

Метки: воздухораспределитель

...зоне,1 йль изобретения -. повышение степени затухания пркточной струи.Указанная цель достигается тем, чтои воздухораспределителе, содержащемподсоединенный к воздуховоду поворотный 2 Опатрубок с крышкой и впускным отверстием, отверстие выполнено в крышке,а патрубок снабжен установлейным в немс образованием воэдуховыпускноге канапа вкладышем, закрепленным одной стороной на крышке в зоне отверстия, а другой на внутренней поверхности латрубка.На чертеже схематически изображенвоздухораспределитель общий вид,Воэдухораспределзтель содержит под- ЗОсаединенный к воздуховоду 1 поворотныйпатрубок 2 с крышкой 3 и впускным отверстием 4, причем отверстие 4 выполнено в крышке 3, а патрубок 2 снабженустановленным.в ием с...

Номер патента: 1020718

Опубликовано: 30.05.1983

Авторы: Балай, Дьяченко, Полтаев, Староверов

МПК: F24F 13/062

Метки: воздухораспределитель

...направления истекающих струй.. 11 вль изобретения - обеспечение само-. регулирования направления истекающей струи.Указанная цель достигается тем, что в воздухораспределителе, содержащем 20 размещенную под выходным отверстием корпуса гибкую .диафрагму в виде. усеченного конуса, связанную со штоком и опорным кольцом с."воэможностью .изменения угла ее конусности, диафрагма снабжена 25 радиальными направляищими, один конец которых взаимодействует со штоком с воэможностью возвратно-поступательного перемещения по немуа другой - с коль цом с возможносты 8 скольжения по нему. 30На чертеже изображен воздухораспределитель продольный разрез,.Боздухораспределитвль содержит размещенную под выходным отверстием 1 корпуса 2 гибкую диафрагму 3...

Номер патента: 1021880

Опубликовано: 07.06.1983

Автор: Юфит

МПК: F24F 7/06

Метки: вредных, выделений, удаления

...устройства для удаления вредных выделений является сложность конструкции.Цель изобретения - упрощение конструкции. 20 Поставленная цель достигается тем, что в устройстве для удаления вредных выделений, образуюшихся при проведении технологических процессовв промышленных ваннах, содержащем расположенные вдоль 25 бортов с наружной стороны ванны вытяжной и приточные воздуховоды, снабженные размещенными над ней соответственно поворотными вытяжными и приточными створками, в первой из которых выполнены вытяжные отверстия, а во второй - торцевые воздухов ыпускные отверстия, приточный воздуховод расположен на одном уровне с вытяжным, а на вытяжной створке выполнены торцевые отверстия, расположенные соосно воздуховыпускным отверстиям,Кроме того,...

Номер патента: 1021881

Опубликовано: 07.06.1983

Авторы: Бурцев, Нефедова, Хаердинов

МПК: F24F 13/06

Метки: воздухораспределитель

...истечения риточной струи требуется обеспечение знапгсльн 1 о расхода воздуха из погранично- ,,51, сизмс 1 имого с расходом приточног 1;дух, так как отсасывая воздух из 15 срывпг тсчения, пполнение этого течения приздит пе за счет изменения нар 11 лсп 1 вовпсн покя, а за счет под а воздух 1 пз скружакнцеи среды, что сни 1;ет надежность работы.20 Указанная цель достигается тем, что в воздухорапределителе, содержащем корпус с диффузорным патрубком, причем корпус25 снабжен по меньшей мере одной кольцевой щелью и охватывающим ее коробом со штуцером для отвода воздуха, в диффузорном патрубке за кольцевой щелью по ходу воздуха установлена диафрагма с центральным отверстием.На чертеже изображен предлагаемый воздухораспределитель, продольный...

Номер патента: 1023175

Опубликовано: 15.06.1983

Авторы: Брылынский, Жуковский, Пистун, Теплюх

МПК: F24F 3/12

Метки: вентиляции

...отборникигаза, связанные со всасывающей по. лостью вакуум-насоса, и размещенныев каждой линии связи газовые анализаторы, снабжена устройством дляподачи в помещение кислорода, а каждый из газовых анализаторов выполненв виде газодинамического дроссельного .моста, в выходной диагонали которого установлен измерительный прибор, а в одном из плеч моста размеще-. 30на камера, заполненная поглотителемкислорода.На фиг. 1 приведена принципиальнаясхема вентиляции; на фиг. 2 - схемагазового анализатора, 35Система вентиляпии содержит установленные в помещении 1 отборники 2газа, свяванные со всасывающей полостьювакуум-насоса 3, и размещенные в каждой линии связи .газовые анализаторы 4. 40Кроме того, система снабжена устройством 5 для подачи в...

Номер патента: 1025967

Опубликовано: 30.06.1983

Авторы: Бурцев, Гримитлин, Углова

МПК: F24F 13/06

Метки: воздухораспределительное

...работы путем повышениястепени турбулизации потока.Указанная цель достигается тем,что в воздухораспределительное устройство, содержащее корпус с впускным натрубком и выпускным окном иразмещенные в корпусе поперечныеструны, снабжено планкой, установленной перпендикулярно к струнам свозможностью перемещения и имеющей 30отверстия, причем струны пропущенычерез указанные отверстия и каждаяиз них разделена планкой на два рас-положенных под углом друг к другуотрезка. 35На чертеже изображено устройство,продольный разрез.Воздухораспределительное устройство содержит корпус 1 с впускным.патрубком 2 и выпускным окном 3 и 4 Оразмещенные в корпусе 1 поперечныеструны 4, причем воздухораспределительное устройство снабжено планкой5, установленной...

Номер патента: 1025968

Опубликовано: 30.06.1983

Авторы: Мазец, Симонов

МПК: F24F 13/08

Метки: воздуха, расхода

...управления, причем один конец шаблона посредством тяги связан с винтом, а другой закреплен на оси пластины.Шаблон выполнен изогнутым для со" 45 вмещения оси пластины с осью рычага в момент полного закрытия регулирующего органа.На фиг, 1- изображено устройство для регулирования расхода воздуха; на фиг. 2 - узел управления положением регулирующего органа для одно-, канальной системы кондиционирования , воздуха; на фиг. 3 - узел управления для двухканальной системы кондиционирования воздуха; на фиг, 4; 55 сечение А-А на фиг. 31 на фиг, 5 - сечение Б-Б на фиг, 3.Устройство для регулирования расхода воздуха содержит регулирующий орган 1 со штоком 2, на котором за О креплен рычаг 3, ручку 4 управления на валу которой установлена пластина5...

Номер патента: 1026660

Опубликовано: 30.06.1983

Авторы: Вильям, Карл

МПК: F24F 13/08

Метки: заслонки, контрольной, механизмом, регулятор, точки

...содним концом второй тяги, при этомпоследняя другим концом шарнирносвязана с третьей, шарнирно соединенной в свою очередь другим концомсо стенкой питающего трубопроводаи рычагом, связанным одним концом сзаслонкой, в средней части с первой,а при помощи пружин с второй тягой,причем пружины имеют разную степеньначального натяжения.На чертеже изображен регулятор,поперечный разрез.Регулятор заслонки с механизмомрегулирования контрольной точкисодержит установленную в питающемтрубопроводе 1 системы кондиционирования заслонку 2 и две пружины 3 и4, причем регулятор снабжен чувствительным к давлению и соединенным с 50заслонкой 2 пузырем 5, прикрепленнымк заслонке 2 поворотным элементом б,тремя тягами 7 - 9, причем тяга 7жестко соединена с...

Номер патента: 1027476

Опубликовано: 07.07.1983

Авторы: Балыкова, Щебетовская

МПК: F24F 3/14

Метки: воздуха, тепловлажностной

...испарительная часть которых установлена на входе в оросительную камеру, а конденсаторная часть размещена в поддоне,. содержит дополнительные поддон, отделенный от основного теплоиэолированной перегородкой, и теплообменник, выполненный в виде тепловых труб, конденсаторная часть которых ,расположена в дополнйтельном поддоне, а испарительная - в потоке вытяжного воздуха, причем дополнитель ный поддон связан посредством циркуляционной системы с форсунками оросительной камеры.На чертеже приведена принципиальная схема устройства для тепловлажностной обработки воздуха. Устройство содержит оросительную камеру 1 с поддоном 2 и теплообменник, выполненный в виде тепловых труб 3, испарительная часть 4 которых установлена на входе в оросительную...

Номер патента: 1027477

Опубликовано: 07.07.1983

Автор: Юфит

МПК: F24F 6/02

Метки: воздуха, увлажнения

...ЗО заборный и выходной патрубки, первый из которых установлен в щели, расположенной за вентилятором, а второй - в щели, расположенной перед вентилятором, причем заборный пат- З 5 рубок имеет перфорированный насадок, частично погруженный в жидкость а высота выходного патрубка больше высоты заборного.На фиг. 1 изображено устройство для увлажнения воздуха; на фиг, 2 вид А на фиг. 1. Устройство содержит воздуховод.1, вентилятор 2 и поддон 3, заполненный жидкостью, причем поддон 3 примыкает 45 к нижней части воэдуховода 1 и сообщен с ним при помощи поперечных щелей 4 и 5, вентилятор 2 расположенв воздуховоде 1 на участке между этими щелями 4 и 5 а на выходе иэ воздуховода 1 установлено аэродинамическое сопротивление 6. Устройствосодержит...

Номер патента: 1028955

Опубликовано: 15.07.1983

Авторы: Бялый, Воробьев, Дормидонтов, Карпов, Куликов, Лупарев, Сазонов, Шевченко, Щекин, Эйкалис

МПК: F24F 3/14

Метки: воздуха, тепловлажностной

...из ротора 7, проходит через каплеуло 5 10 15 20 25 40 45 50 55 витель 6, затем проходит через поверхностный теплообменник 15 и вентагрегат 16. Обработанный воздух подают в обслуживаемое помещение, при этом жидкость (теплуюФили холодную воду) подают через водоподающий трубопровод 9 и криволинейный желоб 11 на внутреннюю сторону боковой стенки 8 полого ротора 7, который вращается на водоподающем трубопроводе 9 с помощью привода 10. Жидкость настилается в виде пленки по всей ширине на внутренней стороне боковой стенки 8 и под действием преимущественно центробежных сил перемещается к наружной стороне стенки 8, смачивая при этом контактную поверхность во всем объеме боковой стенки 8 ротора 7. Обрабатываемый воздух при прохождении через...

Номер патента: 1028956

Опубликовано: 15.07.1983

Авторы: Аверков, Загривый, Куликов, Малов, Соловьев, Усатенко, Харечко, Хлебников, Шмигуль

МПК: F24F 3/16

Метки: вентиляции, воздуха, обеспыливания, приточного, системах

...фильтрующего материала.Поставленная цель достигается тем, чтоустройство для обеспыливания приточноговоздуха в системах вентиляции дополнительно содержит фильтрующую обечайку, имеющую толщину, меньшую толщины фильтрующего материала, и охватывающую последний.На чертеже показано устройство для обеспыливания приточного воздуха в системахвентиляции, разрез.Устройство содержит корпус 1 с входными выходным воздушными патрубками 2 и 3,размещенную в корпусе 1 раму 4 с фильтрующим материалом 5 и катушку 6. Рама 4 выполнена из каркасных элементов 7, которыеустановлены в корпусе 1 друг над другом сзазором 8, причем элементы имеют в поперечном сечении У-образную форму и ориентированы широкой частью в сторону выходногопатрубка 3, а фильтрующий...

Номер патента: 1028957

Опубликовано: 15.07.1983

Авторы: Знаменский, Коузов, Кучумов, Панкин

МПК: F24F 7/06

Метки: пылезащитный, стол

...2 - сечение А - А на фиг. 1.Пылезащитный стол содержит размещенную в столешнице 1 перфорированную рабочую поверхность 2, расположенный под ней фильтр 3, причем в столешнице 1 выполнена ниша 4 и рабочая поверхность 2 установлена в последней и закреплена на фильтре 3 с возможностью их совместного вертикального перемещения. Перфорированная рабочая поверхность 2 расположена относительно фильтра 3 и ниши 4 соответственно с образованием сообщенных между собой полости 5 и боковых зазоров 6, в каждом из которых размещен полосовой регулирующий элемент 7, закрепленный на рабочей поверхности 2. Стол снабжен верхним и нижним вытяжными коробами 8 и 9, сообщенными между собой посредством полых стоек 10, размещенных в каждом углу стола, причем...

Номер патента: 1028958

Опубликовано: 15.07.1983

Авторы: Бабаханов, Гореликов, Матвеев, Папков, Сергеенко

МПК: F24F 7/06

Метки: помещений, проветривания

...в шахтах двухконтурный вентилятор 11.Однако эта установка имеет сложную и ненадежную кинематику привода заслонок приточного и вытяжного каналов, синхронизация работы которых осуществляется через дополнительные кинематические звенья. Заслонка, установленная в вытяжном канале, затрудняет доступ к электродвигателю, что повышает затраты на обслуживание, а также создает значительное аэро динамическое сопротивление. Цель изобретения - повышение надежности работы,Указанная цель достигается тем, что в установке для проветривания помещений, содержащей концентрично расположенные вытяжную и кольцевую приточную шахты с регулируемыми заслонками и установленный в шахтах двухконтурный вентилятор, заслонки вытяжной шахты закреплены на ее нижнем конце,...

Номер патента: 1028959

Опубликовано: 15.07.1983

Автор: Волокитин

МПК: F24F 11/00

Метки: росы, температуры, точки

...первого подогрев и 1;м ры орошения, снабжено датчикам, р;1 к ьз воды, а камера орошения 45 снабжен;1 швом-аккумулятором, соединен- НЫМ Г )Рв) 1)ВЬМ РЕГУЛИРУЮЩИМ КЛаПаноч 11 1111;ч)ч к;)меры орошения трубо- )1) в),1 в )11, в ь ) ) 011 х установлены датчики расхода воды, подключенные к входу блока оптимизации.На чертеже приведена принципиальная схема устройства для автоматического регулирования температуры точки росы.Устройство содержит регулируюшие клапаны 1 и 2, установленные на линиях 3 и 4 теплоносителя калорифера 5 первого подогрева и доводчиков б, трехходовой регулирующий клапан 7, установленный на линии 8 рециркуляции воды в камере 9 орошения, датчики 10, 11 и 12 температуры, установленные до и после вентилятора 13 и...

Номер патента: 1028960

Опубликовано: 15.07.1983

Авторы: Сычев, Широкий

МПК: F24F 13/06

Метки: воздухораспределитель

...между горизонтальными планками 8, причем горизонтальные планки 8 установлены с возможностью поворота.Воздухораспределитель снабжен меха низмом поворота, который выполнен следующим образом.В корпусе 1 установлена рама 1 О, подпружиненная относительно распределительной решетки. Горизонтальные планки 8 снабжены шарнирно соединенными рычагами 11, при помощи которых они соединены с рамой 10, К раме 10 прикреплен трос 12, который крепится к барабану 13 вала 14, имеющим рукоятку 15. К валу 14 прикреплен диск 16.Воздухораспределитель работает следующим образом,Поток приточного воздуха, поступив в корпус 1, горизонтальными планками 8 расслаивается на плоские струйки. В зависимости от положения планок 8 струйки. попадают на вертикальные...

Номер патента: 1028961

Опубликовано: 15.07.1983

Авторы: Бейзерман, Каган, Мазус, Пронский

МПК: F24F 13/08

Метки: воздуха, расхода

...его в системах приточной вентиляции из-за смерзания створок в холодный период года.Цель изобретения - повышение эксплуата ционной надежности путем предотвращения смерзания створок.Поставленная цель достигается тем, что устройство для регулирования расхода воздуха, содержащее корпус и установленные в нем створки, снабженные противовесами и ограничителями поворота, снабжено змеевико вым коллектором с теплоносителем,имеющим вертикальные и горизонтальныеучастки, последние из которых служат ограничителями поворота створок.На фиг. 1 изображено устройство длярегулирования расхода воздуха; на фиг. 2 -разрез А - А на фиг, 1.Устройство для регулирования расходавоздуха содержит корпус 1, установленные в нем створки 2, снабженные...

Номер патента: 1030623

Опубликовано: 23.07.1983

Автор: Юфит

МПК: F24F 9/00

Метки: воздушно-тепловая, завеса, рециркуляционная

...хозаборный короб с двумя воэдухозаборными щелями, в коробе, расположен. ном в верхней части проема, устанон лен эластичный экран, разделяющий внутреннее пространство короба на две полости, выходящей за его пределы и перекрывающий часть нысоты про" вма.На фиг. 1 показана завеса, общий вид; на фиг, 2 - воэдухозаборный короб, разрез; на Фиг. 3 - приточный ноздухонод, разрез.Рвциркуляционная воздушно"тепловая занеса для защиты проема 1 содержит приточный воздухонод 2 с воздухораэдаточными насадками 3 и 4, напранленными под углом Ы один к другому, и расположенный с противоположной приточному воэдуховоду 2 стороны проема ноэдухозаборный короб 5 с двумя воэдухозаборными щелями б и 7, н ко" 45 робе 5, расположенном н верхней части проема 1,...

Номер патента: 1030624

Опубликовано: 23.07.1983

Авторы: Кашуба, Самойленко, Стефанов

МПК: F24F 13/08

Метки: воздушный, клапан

...поворота выполнен в виде цилиндрической втулки с центральным эллиптическим отверстием, в котором размещены штыри частей лопаток и рычага, взаимодействующего;с тягой привода, а упру= гий элемент может быть выполнен в виде двух пружинящих мвталлических по О лос, изогнутых в поперечном сечении. Упругий элемент выполнен в виде резо- нового прориля,На фиг. 1 изображена конструкция воздушного клапана; на фиг, 2 - раз рез А-А на фиг. 1 на фиг. 3 " взаимное положение лопаток и втулки в режиме .Уплотнено на фиг. 4 - взаимное положение лопаток и втулки в режиме Закрыто, разуплотнено; на фиг. 5 - взаимное положение лопаток и втулки в режиме фРегулирование на фиг, 6 - устройство втулки механизма и ворота лопаток на фиг. 7 вариант использования...

Номер патента: 1032281

Опубликовано: 30.07.1983

Авторы: Копшаков, Макуха, Пацановский, Фурлетов

МПК: F24F 3/14

Метки: воздуха, осушки

...по импульсу давления в сборнике сжатого воздуха.На чертеже приведена принципиаль 45 ная схема установки для осушки. возду 2.Установка содержит силовой цилиндр 1 пневматической системы, снабженный дренажным каналом 2, последовательно установленные по ходу воздуха компрессор 3, блок 4 осушки, состоящий иэ сепаратора 5 с дренажным клапаном 6 и адсорбционного осушителя 7, и связанный с последним посредством обратного клапана 8 сборник 9 сжатого воздуха, снабженный регулятором 10 давления с клапаном 11, выход адсорбционного осушителя 7 соединен с дренажным каналом 2, а последний снабжен последовательно установленными разгрузочным и дополнительным обратным клапанами 12 и 13. Установка также дополнительно содержит установленные на...

Номер патента: 1032282

Опубликовано: 30.07.1983

Авторы: Алиев, Керимов

МПК: F24F 13/062

Метки: приточно-вытяжное

...через канал 8, в результатечего происходит смешение потоковнаружного и рециркуляционного воздухаи температура смеси будет выше, чемтемпература приточного воздухаАналогичное явление происходит и в каналах 9 и 11. Кроме того, наружныйвоздух нагревается за счет контактасо стенками вытяжного воздуховода3, по которому удаляется воздух иэпомещения, который отдает часть своего тепла наружному воздуху.Применение предлагаемого устройства позволяет утилизировать теплоотработанного воздуха и тепло воздухав помещении, за счет чего можно уменьшить температуру наружного воздуха,что позволяет сэкономить количествотепла, необходимого для нагрева наружного возудха перед подачей его впомещение,ЗО35ж"40 Составитель,В, филимоновРедактор Л....

Номер патента: 1032285

Опубликовано: 30.07.1983

Авторы: Рохлецов, Шлигерский

МПК: F24F 5/00

Метки: кондиционирования, системах, тепловой, утилизации, энергии

...воздуха после .вго теплового контактас потоком вытяжного воздуха, потоквытяжного воздуха перед тепловым ком Итактом и делением на части осушают,а в теплообменник направляют его другую часть,2 В 5 3На чертеже показана саема устаноа" .ки для реализации предлагаемого способа.Установка содержит канал 1 вытяж,ного воздуха из помещения 2, накотором размещен осушитель 3, эапол"ненный, например, силикагелем. Послеосушителя 3 канал 1 разделяется надва канала 4 и 5. По каналу 4 частьвытяжного воздуха направляют в теплообменник 6 с последующим удалением,Холодный приточный воздух подают впомещение 2 по воэдуховоау 7, на котором установлен теплообменник 6.К воздуховоду 7 присоединен канал 5.Поток холодного приточного возду-.ха перемещают по...
