F24F — Кондиционирование воздуха; увлажнение воздуха; вентиляция; использование воздушных потоков для экранирования

Номер патента: 1075061

Опубликовано: 23.10.1987

Авторы: Мазец, Морозюк, Тарасов

МПК: F24F 13/06

Метки: воздухораспределитель

...и кондиционированию воздуха и служит для раздачи приточного воздуха.5Известны воздухораспределители, содержащие корпус с впускным и выпускными отверстиями и установленный в корпусе соосно впускному отверстию воэдухопроницаемый стакан, внутри ко О торого расположен подвижный клапан с штоком.Недостатком воэдухораспределителей является узкий диапазон регулиро вания приточной струи, 15Цель изобретения - расширение диапазона регулирования приточной струи.Поставленная цель достигается тем, что стакан установлен с возможностью осевого перемещения и подпружинен от носительно корпуса.На фиг.1 показан воздухораспределитель в полностью открытом положении; на фиг.2 - то же, в полностью закрытом положении. 25Воздухораспределитель содержит...

Номер патента: 1350454

Опубликовано: 07.11.1987

Авторы: Ахмедов, Быстров, Вельтер, Коровкин, Лепахин, Лупарев, Мишин, Соснер, Тарнопольский, Эйкалис

МПК: F24F 12/00, F24F 7/06

Метки: вентиляции, помещения, теплоизбытками

...пространству второй секции 6 и патрубку 8 для выпуска отработанного воздуха, а третья секция 7 при помощи регулирующих клапанов 13 сообщена с патрубком 3 для впуска вытяжного воздуха, Устройство содержит вентиляторы 14 и 15 приточного и вытяжного воздуха. В третьей секции 7 установлены теплообменник 16 и увлажинитель 17 воздуха.Устройство работает следующим образом.Под действием вентилятора 14 наружный воздух через патрубок 2 для впуска наружного воздуха поступает 5 10 15 20 25 30 35 между створками 12 в первую секцию5. В первой секции 5 наружный воздухпредварительно нагревается эа счетвытяжного возДуха, который проходитчерез створки 12. Подогретый наружный воздух поступает в продольныетеплообменные трубки 11 второй секции б,в...

Номер патента: 1352155

Опубликовано: 15.11.1987

Авторы: Аверков, Бреславец, Динцин, Квят, Куликов, Набиулин, Новожилов, Розенштейн, Сазонов, Эйкалис

МПК: F24F 5/00

Метки: автономный, кондиционер

...7, а кожух3 - перегородкой 8, расположенной внем перпендикулярно пучку трубок 5 собразованием двух воздушных каналов9 и 10, при этом приточный вентилятор6 установлен в одном канале 9 или 1 О(на фиг, и 2 условно показано расположение вентилятора 6 в канале 10),реверсивный вентилятор 7 - в другомканале 10 или 9, а кожух 3 расположенпод углом к горизонтальной плоскости.На выходе канала 10 может быть ус.тановлен подогреватель 11,Автономный кондиционер работаетследующим образом,В теплый период года автономныйкондиционер работает в режиме кондиционирования или вентиляции, при этомнаружный воздух" в помещение подаетсяодновременно вентиляторами 6 и 7.В переходный и холодный периодыгода кондиционер работает в режименагрева приточного воздуха с...

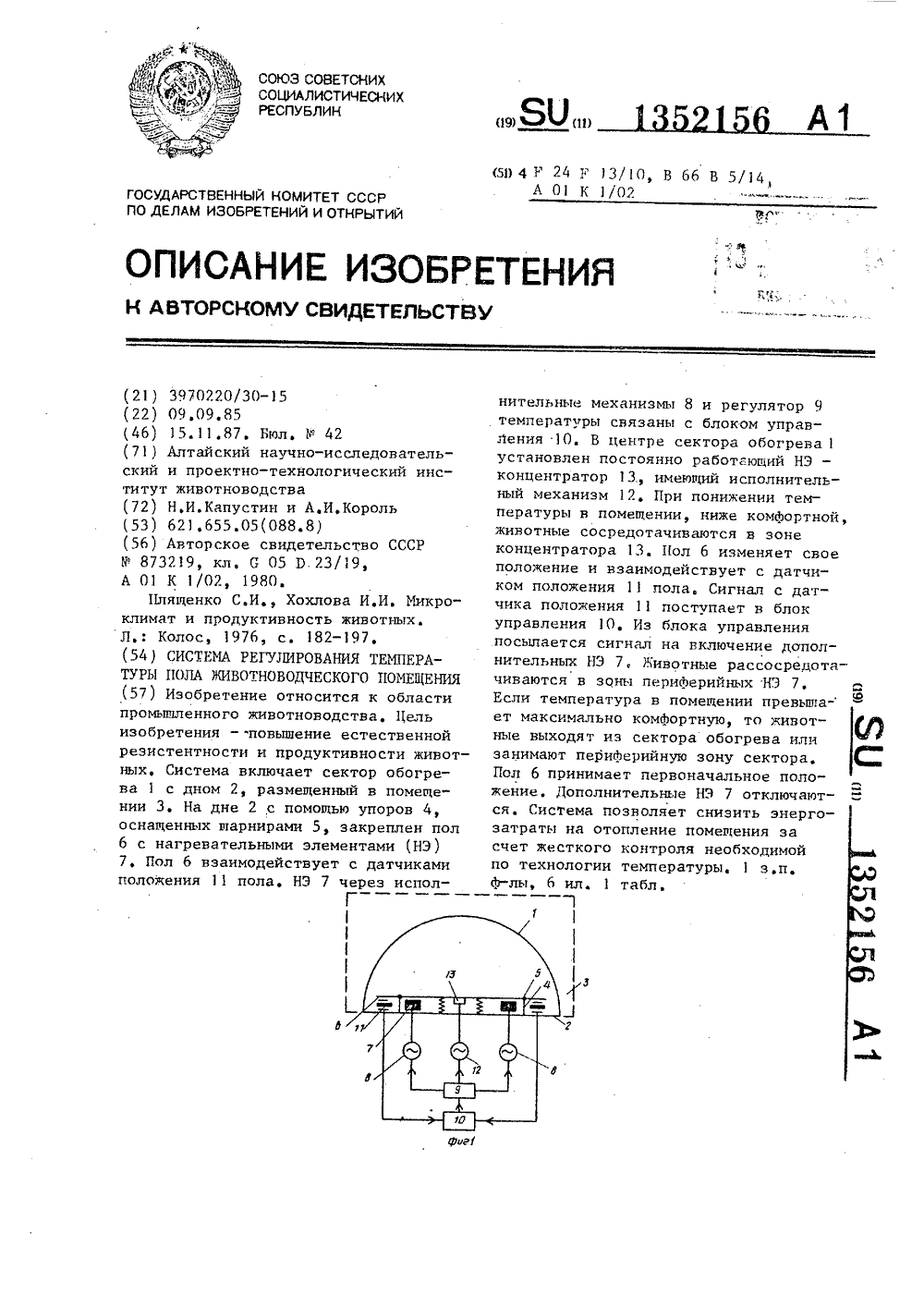

Номер патента: 1352156

Опубликовано: 15.11.1987

Авторы: Капустин, Король

МПК: A01K 1/02, B66B 5/14, F24F 13/10 ...

Метки: животноводческого, пола, помещения, температуры

...на размыкание 2 Р 11) подготавливают цепь магнитного пускателяЗМП. При последующем опускании пола6, когда"замкнется цепь реле ЗРП,оносвоими замыкаюцими контактами ЗР 11включает магнитный пускатель ЗМП.При выборе мощности нагревательных элементов исходят из того, чтопоследний создает температуру явновыше комфортной. Количество ступенейрегулирования определяется количеством переключающих элементов на базереле РП, причем система управленияможет быть выполнена и бесконтактно,При поднятии пола 6, когда животные рассредотачиваются относительгно концентратора 13, размыкаетсяцепь реле ЗРП. Реле ЗРП однако неразрывает некоторое время своик контактов в цепи магнитного пускателяЗМП, так как это могло быть пере- .распределение животных...

Номер патента: 1353538

Опубликовано: 23.11.1987

Авторы: Ветвицкий, Данилов, Кухарь, Тильга, Торговников, Чесанов, Шнитман

МПК: B08B 15/00, F24F 7/06

Метки: вредных, выделений, удаления

...3 патрубков, установленного между патрубками 2 и 3 экрана, состоящего из гибких подвижных пластин 4 и 5, связанных между собой замковым соединением 6. Всасывающий патрубок 3 снабжен направляющим козырьком 7, В гибких подвижных пластинах 4 и 5 выполнены загрузочные проемы 8, а над пластиной 5 установлен воздухозаборник 9 с направляющим козырьком 10.Устройство работает следующим образом. 2 О Из подающего патрубка 2 воздух направляется параллельно внутренней по. верхности раздвижных гибких пластин 4 и 5 экрана к всасывающему патрубку 3, По пути движения струя эжектирует снизу воздух, а вместе с ним и вредности, выделяющиеся от ванны 1, перемешивается с ним и удаляется через всасывающий патрубок 3. При совмещении загрузочных...

Номер патента: 1353985

Опубликовано: 23.11.1987

Авторы: Корженко, Ксенчин

МПК: F24F 3/10

Метки: воздуха, кондиционирования, неавтономных, теплоснабжения, установок, централизованного

...регулятор 35 подключены к расположенным на выходе 36 оросительных камер 4 дат чикам 37 температуры приточного воздуха.Система централизованного теплоснабжения неавтономных установок кондиционирования воздуха работает следующим образом.В холодный период года по сигналу регулятора 27 осуществляется зарядка бака- аккумулятора 10, при этом включается в работу насосная станция 12, которая подает воду из бака-аккумулятора 10 через трех- ходовой распределительный элемент 23 и рециркуляционный трубопровод 24 в теплообмеьный аппарат 16. Одновременно с этим осуществляется подключение трубчатых секций 19 к низкопотенциальному источнику теплоты. После достижения заданной темпеоатуры воды в баке-аккумуляторе 10 по сигналу от регулятора 27 вода...

Номер патента: 1353986

Опубликовано: 23.11.1987

Авторы: Раяк, Розенблит

МПК: F24F 3/147

Метки: рекуперативно-рециркуляционное

...другие - к воздуховоду 2 наружного воздуха.На выходе каналов 10 расположена смесительная камера 11, а корпус 1 выполнен из теплоизоляционного материала. Стенки 12 каналов выполнены гофрированными или оребренными из материала с высокой теплопроводностью.Устройство работает следующим образом.Наружный воздух через верхнюю часть 6 воздуховода 2 наружного воздуха самотеком опускается в нижнюю часть 7 воздуховода 2, откуда попадает в часть каналов 10. Одновременно через рециркуляционные отверстия 8 в другую часть каналов 10 поступает рециркуляционный воздух из помещения. По каналам 10 наружный и рециркуляционный воздух поднимаются, при этом происходит передача теплоты от влажного теплого рециркуляционного воздуха через стенки 12 каналов 10...

Номер патента: 1353987

Опубликовано: 23.11.1987

Автор: Захарьев

МПК: B05B 17/04, F24F 3/14

Метки: струйная, форсунка

...ул. Проектная, 4 О. Голов8/33 да к каз Р по дел аушская иятие, г. Госуда 113 ственнВНИ роизв 1Изобретение относится к технике кондиционирования воздуха. Цель изобретения - увеличение углараспыливания. На фиг. 1 изображена струйная форсунка; на фиг. 2 - разрез А - А на фиг. 1,Струйная форсунка содержит корпус 1 и расположенную в нем вертикальную распыливающую головку 2 с выпускными отверстиями 3, подключенную к напорному трубопроводу 4, и вибратор 5. Головка 2 консольно закреплена верхней частью на корпусе 1 с возможностью колебаний в вертикальной плоскости и соединена с вибратором 5. Головка 2 закреплена в осях 6, которые введены в седла 7 при помощи гаек 8. Оси 6 стопорятся контргайками 9. Вибратор 5 жестко крепится к корпусу...

Номер патента: 1353988

Опубликовано: 23.11.1987

Авторы: Журавленко, Очеретянко, Уланов, Ярмолинский

МПК: F24F 3/14

Метки: воздуха, тепловлажностной

...10 колеблются, турбулизируя его, а следовательно, интенсифицируя Я)процесс теплообмена между воздухом и поверхностью воздухоохладителей 10. Чтобыдостичь при этом максимального эффектаглубина воздухоохладителей 10 небольшая итурбулизация потока воздуха осуществляется колеблющимися наружными стенками 13 55на всю толщину потока воздуха.Пройдя через воздухоохладители 10, воздух охлаждается при постоянном влагосодержании и поступает в поддон 8, где он поворачивается на 180 и входит в оросительную камеру 1, работающую в режиме изоэнтальпийного охлаждения. Вода через оросители 3 подается на интенсивно колеблющиеся под действием потока воздуха размельчители 2, которые диспергируют капельную влагу, охлаждая и увлажняя при этом проходящий...

Номер патента: 1353989

Опубликовано: 23.11.1987

Авторы: Кононов, Пикулик

МПК: F24F 3/16

Метки: обеспыливающая

...Согласно условию резонанса скорость вынужденного перемещения упругих изгибных волн равна скорости движения пыле- воздушного потока относительно внутренних поверхностей воздуховодов 4 и рабочего помегцения 7 и частоте вращения дроссельклапана 10 резонатора. Таким образом, при любой скорости движения пылевоздушного потока создаются условия резонанса в самом рабочем помещении 7 и резонансной связи с пылевоздушным потоком, так как он резонирует на любые частоты колебаний резонатора обеспыливаюшей установки. Порядок гармоники определяется числом стоячих волн на длине пылевоздушного потока внутри воздуховодов 4 и рабочего помещения 7, образующихся в результате сложения двух волн пылевоздушного потока, движущихся в противоположных...

Номер патента: 1353990

Опубликовано: 23.11.1987

Авторы: Сергеев, Тарабанов

МПК: F24F 5/00

Метки: воздуха, кондиционирования

...состояние рециркуляционого воздуха, Точки 18 и 19 представляют параметры смеси наружного и рециркуляционного воздуха соответственно в теплый и холодный периоды года, Точка 20 характеризует состояние воздуха в помещении. Точки 21 и 22 представляют параметры воздуха на выходе из кондиционера и подаваемого в помещение. Точка 23 характеризует параметры воздуха на выходе из зональных увлажнителей, а точка 24 представляет параметры приточного воздуха после смешения воздушных потоков, подаваемых в помещение,Устройство работает следующим образом, Наружный воздух или его смесь с рециркуляционным воздухом поступает по приточному воздуховоду 1 в фильтр 2 и очищается от загрязнений. Затем по приточному воздуховоду 1 воздух поступает в...

Номер патента: 1353991

Опубликовано: 23.11.1987

Автор: Рахманов

МПК: F24F 5/00

Метки: воздуха, кондиционируемого, охлаждения

...терМометру по сравнению с наружным воздухом. Часть охлаж 50 денного воздуха направляется в градирню 11 и используется для получения более холодной воды, которая обеспечивает более глубокое охлаждение раствора (например, хлористого литья) в дополнительном растворном теплообменнике 13, Другая часть градирней 11 по ходу воздуха и сообщен с второй оросительной камерой 9.Поверхностный теплообменник-охлади- тель 8 сообщен с входом 1 основного канала(фиг. 1). 35Установка может содержать второй поверхностный теплообменник-охладитель 18 (фиг. 2), параллельно подключенный к второй оросительной камере 9 и сообщенный с входом 17 основного канала 1.Установка для охлаждени кондиционируе-мого воздуха работает следующим образом. охлажденного воздуха...

Номер патента: 1353992

Опубликовано: 23.11.1987

Авторы: Гринберг, Знаменский, Крефцун, Крупкин, Матковский, Нонезов, Цыганкова

МПК: F24F 9/00

Метки: вентиляционное, зоны, создания, чистой

...предлагаемое устройство, поперечный разрез; на фиг. 2 - разрез А - А на фиг. 1,Вентиляционное устройство для создания чистой зоны содержит присоединенный к впускному патрубку 1 кожух 2 и последовательно установленные в нем по ходу воздуха перфорированный отражательный экран 3, панель 4 с рядами воздуховыпускных отверстий 5 и выходную решетку 6. Устройство дополнительно содержит перфорированные полосы 7, расположенные в кожухе 2 между панелью 4 и решеткой 6 напротив рядов отверстий 5 и на расстоянии от панели 4, составляющем О,З - 0,5 от диаметра отверстий 5 панели 4, причем отношение ширины каждой полосык диаметру отверстий 5 равно 1,5 - 3, а коэффициент ее живого сечения 20 - 30.Устройство работает следующим образом.Приточный...

Номер патента: 1353993

Опубликовано: 23.11.1987

Авторы: Васильев, Виноградский, Гиршберг, Демьянов, Епифанова, Зайончковский, Колкота, Кудрявицкий, Осадчий, Панфилов, Пончек

МПК: F24F 13/06

Метки: воздухораспределитель

...связанный с патрубком 1 направляющий козырек 3, присоединенный к нему стержень 4 и закрепленную на стержне 4 гибкую пластину 5, дополнительные гибкие пластины 6 и присоединенные к козырьку 3 стержни 7, стержни 4 и 7 расположены параллельно друг другу, а пластины 5 и 6 закреплены на них с образованием вертикальных и горизонтальных рядов, причем высота Ь пластин 5 и 6 составляет 1,2 - 1,6 их длины 1" суммарная длина вь пластин 5 и 6 каждого горизонтального ряда превышает 40 о эквивалентного диаметра д-. выпускного отверстия 2 патрубка 1, суммарная высота е 1 пластин 5 и 6 каждого вертикального ряда не превышает продольный размер а выпускного отверстия 2 в месте расположения каждого стержня 4 и 7, а козырек 3 имеет конец 8, отогнутый...

Номер патента: 1355835

Опубликовано: 30.11.1987

Авторы: Волынский, Шикарев

МПК: B60H 1/30, F24F 7/04

Метки: воздуха, кабину, подачи, подвижную

...10, лента 3 пропущена через прорези 9 каретки 8 а направляющие 5 имеют в поперечном сечении П-образпую форму и в их стенках 11,расположенных со стороны щели 2, выполнен ряд 40 ном сечении П-образную форму. В стенках направляющих расположенных состороны щели, выполнен ряд вырезовс направленными вниз скосами. Поскольку силовая нагрузка от кабин на воздуховод передается воздухозаборником,то ЭЛ 3 освобождена от нее. Абразивные частицы, попавшие в зазор междустенками направляющих и кромкамиЭЛ 3, при перемещении ЭЛ 3 выпадаютчерез вырезы и падают по скосам.4 ил. выре зов 12 с напр авленными вниз скосами 13,Устройство работает следующимобразом.Приточный воздух нагнетается вентилятором (не показан) по воздуховоду 1 и через боковые...

Номер патента: 1355836

Опубликовано: 30.11.1987

Авторы: Бялый, Должиков, Коссовский, Наришный, Севрюков, Степанов

МПК: F24F 13/04

Метки: воздухораспределитель, доводочный

...экономичности путем увеличения коэффициента эжекции.На фиг.1 изображен воздухораспределитель, общий вид; на фиг.2 - разрез А-А на фиг.1.Доводочный воэдухораспределитель содержит корпус 1 с размещенными взаимно.перпендикулярно камерами 2 и 3 первичного и вторичного воздуха, в камере 2 первичного воздуха расположена панель 4 с рядами эжектирующих сопл 5, а в камере 3 вторичногоРвоздуха - теплообменник 6. Сопла 5 расположены с переменным шагом 1, уменьшающимся от ряда к ряду по ходу вторичного вохдуха. В корпусе 1 размещена смесительная камера 7.Доводочный воэдухораспределитель 25 работает следующим образом.В процессе работы предварительно обработанный воздух от кондиционера (не показан) поступает в камеру 2 первичного воздуха, откуда через...

Номер патента: 1357659

Опубликовано: 07.12.1987

Авторы: Бородина, Юфит

МПК: B08B 15/02, F24F 7/06

Метки: вытяжной, шкаф

...вытяжному воздуховоду, расположенные в корпусе рабочийстол с тумбочкой и вертикальный перфорированный короб, отличающийся тем, что, сцелью улучшения условий труда, нижнийконец короба расположен в тумбочке, аверхний введен с зазором в вытяжной воздуховод на расстояние, составляюшее 0,1 -1,0 диаметра вытяжного воздуховода.2. Шкаф по п. 1, отличающийся тем, чтоперфорация короба имеет общую площадь,равную площади сечения короба, а по высоте - переменную площадь, составляющуюв зоне рабочего стола 60 - 70%, в верхнейчасти 30 - 15% и в нижней 20 - 15%..3. Шкаф по п. 1, отличающийся тем, чтоперфорированный короб снабжен охватываюшей его обоймой, установленной с возможностью перемещения вдоль короба. Составитель ЕРедактор Г. Гербер Техред И...

Номер патента: 1359576

Опубликовано: 15.12.1987

Авторы: Денисюков, Козлов, Лепявко, Савицкий

МПК: F24F 3/14

Метки: воздуха, непрерывной, осушки

...6 через клапан9 и отводящий трубопровод 4 установки к потребителю, При вымораживаниивлаги на поверхности образуется иней,который некоторое время заполняетживое сечение воздухоохладителя 2;Поэтому через некоторое время необходимо удалять образовавшийся инейс охлаждаемой поверхности воздухоохладителя 2. Для этого клапаны 8 и 9 переключаются таким образом, чтосоединяют подводящий трубопровод 3установки с входным воздуховодом 5воздухоохладителя 2, выходной воздуховод 6 воздухоохладителя 1 с отводящим трубопроводом 4 установки и выходной воздуховод 6 воздухоохладителя 2 с входнымвоздуховодом 5 возду 10 хоохладителя 1 с помощью перепускного трубопровода 7, Теплый влажныйвоздух в этом случае поступает из под.водящего трубопровода 3 установки...

Номер патента: 1359577

Опубликовано: 15.12.1987

Авторы: Деркач, Лобко, Усык, Шульга

МПК: F24F 3/14

Метки: воздуха

...друг от друга на расстоянии, равном их удвоенной высоте,В поддоне 4 расположен теплообменник 10, а под патрубками 8 - нагревательные элементы 11, Над патрубками8 последовательно по ходу воздухарасположены сепаратор 12 и дополнительный теплообменник 13,Устройство для обработки воздухаработает следующим образом. Очищенная и термообработанная(охлажденная или нагретая) вода понапорному трубопроводу 5 поступаетв перфорированный распылитель 6,откуда она попадает на внутреннююповерхность внутреннего перфорированного патрубка 8,В результате возникающих при вращении патрубков 8 центробежных силвода перетекает на наружную поверхность внутреннего патрубка 8, дробится на капли, затем попадает нарядом расположенный патрубок 8 ит.д. в общем...

Номер патента: 1359578

Опубликовано: 15.12.1987

Автор: Шульга

МПК: F24F 3/14

Метки: воздуха, кондиционирования

...через подводящий патрубок2 подается под распределительную решетку 4, имеющую струеобразующие эле.менты 18, и диспергирует предварительно подогретую или охлажденную вдополнительном теплообменнике 15 и поступающую со стороны гидрозатвора11 жидкость.Образовавшаяся при прохождении5воды и воздуха через отверстия 5 распределительной решетки 4 смесь в нидевзвешенных в воздухе капель жидкостиприобретает направленное движение поднекоторым углом к распределительной10 решетке 4.В результате взаимодействия газожидкостного потока с наклоненнойнавстречу ему насадкой в виде клиновидных перфорированных элементов 615 большая часть жидкости переходит впленку, которая равномерно распреде"ляется по поверхности элемента 6 идвижется по ним,На боковои...

Номер патента: 1359579

Опубликовано: 15.12.1987

Авторы: Тумаева, Фирзадов, Чипашвили

МПК: F24F 3/14

Метки: генератор, насыщенного, пара

...модули 7, расположенные в нижней части корпуса 1 и навыходном патрубке 3,для более длительного пребыванияих в воде,Увеличение поверхности испаренияза счет распыления, а также временинахождения пузырьков в воде при помощи шнека 6 обеспечивает совместныйэффект максимального насыщения.Для исключения возможности непол-.ного насышения за счет случайных неучтенных флуктуаций выходной патрубок 3 охлаждается термоэлектрическими модулями 7 и имеет температуру нао2-3 С ниже температуры воды в генераторе,Стабилизация температуры воздухана выходе из генератора путем регулировки режима работы нагревателя 5 итермоэлектрических модулей 7 позволяет получить паровоздушную смесь сизвестным влагосодержанием, направляякоторую в изолированный...

Номер патента: 1359580

Опубликовано: 15.12.1987

Авторы: Белозеров, Дормидонтов, Квят, Макжаров, Набиулин

МПК: F24F 5/00

Метки: кондиционер

...4 испарителем и компрессором,Составитель М. РащепкинТехред ИЛопович Корректор М, Максимишинец Редактор А. Огар Заказ 6140/40 Тираж 660 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Производственно-полиграфическое предприятие, г. Ужгород ул, Проектная, 4 1 135958Изобретение относится к техникевентиляции и кондиционирования воздуха,Цель изобретения - повышение на 5дежности работы кондиционера.На чертеже представлена принципиальная схема кондиционера.Кондиционер содержит компрессор 1с встроенным приводом в виде электродвигателя 2, имеющего систему 3 охлаждения, конденсатор 4, дроссельноеустройство 5 и испаритель 6 парокомпрессионной холодильной машины, связанные...

Номер патента: 1359581

Опубликовано: 15.12.1987

Авторы: Белов, Герасименко, Осипов, Староверов

МПК: F24F 7/02

Метки: вентиляционного, влаги, воздуха, конденсации

...предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к техникавентиляции и кондиционирования воздуха,Цель изобретения - упрощение конструкции устройства,На чертеже представлена принципиальная схема устройства для конденсации влаги из вентиляционного воздуха.Устройство для конденсации влагииз вентиляционного воздуха содержитвыполненный из теплопроводного материала и установленный по оси вентиляционной шахты 1 стержень 2 с оребрением 3 в его верхней части 4, теплоизоляционным покрытием 5 в среднейчасти 6 и пластинами 7 в нижней части 8 причем верхняя часть 4 стержня2 расположена над шахтой 1 выполнена полой и по меньшей мере частично заполнена антифризом. Над шахтой1 расположена выполненная из...

Номер патента: 1359582

Опубликовано: 15.12.1987

Автор: Курган

МПК: F24F 7/04

Метки: вентиляции, помещения

...и может быть использованодля обеспечения воздухообмена в поме"щениях различного назначения,Цель изобретения - повышение эко-комичности.На чертеже изображена схема уст"ройства для вентиляции помещения.Устройство для вентиляции помещения 1 с теплоизбытками содержит свя"занный с нагнетательным патрубком 2тройник 3 и подсоединенные к немувоэдуховоды 4 и 5 с воздухораспределиталями, расположенными в помещении1 с образованием замкнутого контура,Воздухораспределители выполнены в виде пар полых усеченных шаров 6 и 7,присоединенных к соседним воздуховодам 4 и 5 и имеющих основания больше" 20го Й и меньшего Й диаметров, расположенные соответственно под угломв( и перпендикулярно к оси своих возду- .ховодов 4 и 5 и размещенные друг...

Номер патента: 1359583

Опубликовано: 15.12.1987

Авторы: Косицына, Петросян

МПК: F24F 7/06

Метки: вытяжной, зонт

...Шторки 6при перемещении рамок 5 с одной стороны рамки 5 сжимаются, а с другойрастягиваются. 10 формула изобретения Составитель А, Араловор А. Огар Техред И.Попович; Коррект ак си мишин 6140/40 Тираж 660 ВНИИПИ Государственного комитета ССС по делам изобретений и открытий 113035, Москва, Ж, Раушская наб дПодписи роектная, 4 Производственно-полиграфическое предприятие, г, Ужгород 1 13Изобретение относится к техникепромышленной вентиляции.Цель изобретения - повышение эф"фективности удаления неравномерновыделяющихся вредностей,На фиг. 1 представлен вытяжнойзонт, продольный разрез; на фиг. 2 сечение А-А на фиг. 1,Вытяжной зонт содержит корпус 1,соединенный с отсасывающим воздуховодом 2, и размещенные в корпусе 1вставки 3. Вставки 3 в верхней...

Номер патента: 1359584

Опубликовано: 15.12.1987

Авторы: Василевский, Смалюк, Хейнштейн, Янкунас

МПК: F24F 7/06

Метки: воздуха, распределения

...установленным за ней по ходу воздуха на вертикальном его участке 24автоматическим выпускным клапаном 25,Поворотная заслонка 23 каждого изотводящих патрубков 18-22 содержитзакрепленный на ее оси 2 б рычаг 27, )связанный тягой 28 с рычагом 1 б заслонки 14 сопряженного технологического патрубка,Автоматический выпускной клапан25 содержит подвижный элемент 29 суплотнительной прокладкой 30, установленный на неподвижной вертикальной направляющей 31 с возможностьюперемещения вверх-вниз, горизонтальное гйездо 32 для взаимодействия спрокладкой 30 и выхлопное отверстие33Масса элемента 29 может регулироваться посредством вставок 34,В связи с тем, что в течение всего процесса дрожжевания уровни сыворотки в ферментаторах 9-13 постоян"ны, постоянен и...

Номер патента: 1359585

Опубликовано: 15.12.1987

Авторы: Жуковский, Иванусь, Хома

МПК: F24F 13/06

Метки: воздуха, подачи, приточного

...ул, Проектная,Изобретение относится к вентиля-.:ционной технике и может быть использовано для подачи приточного возду/ха непосредственно в рабочую зонупомещения,Цель изобретения - обеспечениеизменения степени затухания приточных струй,На фиг,1 изображено устройство,общий вид; на фиг,2 - разрез А-А нафиг,1; на фиг,3 - узел 1 на фиг,2Устройство для подачи приточноговоздуха содержит воздуховод 1 с рядами выпускных отверстий 2, перекрытых наклонными козырьками 3 с образованием выпускных оппозитнйх окон 4,Устройство дополнительно содержиттягу 5.и шарнирно закрепленные наней рычаги 6, расположенные в воздуховоде 1, и козырьки 3 одним концомшарнирно закреплены на воздуховоде1, а другим - на рычагах 6, Выпускные отверстия 2 выполнены...

Номер патента: 1359596

Опубликовано: 15.12.1987

Авторы: Гусев, Иваха, Шевчук, Янчук

МПК: F24F 3/14, F25B 15/02

Метки: воздуха, подготовки, сжатого

...всасывается первой ступенью 1 сжатия через трубопровод из атмосферы, При этом ступень сжатия работает в экономичных условиях, так как при отрицательных температурах окружающей среды атмосферный воздух имеет низкое влагосодержание и удельнаяработа сжатия ступени пропорциональна абсолютной температуре всасываемого воздуха, Сжатый в первой ступени 1 воздух с температурой например,160 С поступает в генератор 4 второймашины, где производится утилизациячасти тепла сжатого воздуха, Энергия,отведенная в генераторе 4, используется для производства холода второй машиной, Сжатый воздух, прошедший первую ступень охлаждения, поступает в теплообменник 3, где осуществ.ляется вторая ступень охлажденияпотоком холодного .сжатого воздуха,прошедшего...

Номер патента: 1360786

Опубликовано: 23.12.1987

Авторы: Дианов, Кулеш, Рудевич, Смирнов, Хаустов

МПК: B01D 53/26, F24F 3/14

Метки: вымораживанием, газов, осушки

...повышение надежностИ и эффективности работы.Разделение ротора и теплообменной .насадки значительно уменьшает габариты и массу вращающегося ротора, который в данном случае может быть выполнен из любого, даже нетеплопроводного материала. Применение поверхностного теплообменника с постоянной циркуляцией хладагента в отличие от использования запасеннонапример, с помощью кондиционера,:поступает во входной патрубок 2 устройства осушки газов вымораживанием(поток В) . Поток В из камеры 10 нодвода ротора 7 через отверстия 8 подается на участок теплообменной на;садки 6, уже покрытый снегом (инеем,льдом) в предшествующем цикле осушки.В процессе теплообмена снег плавится эа счет теплоты конденсациипаров, содержащихся в осушаемом воздухе, и...

Номер патента: 1361409

Опубликовано: 23.12.1987

Авторы: Анисимов, Гречихин, Пчельников, Рундквист

МПК: F16K 15/14, F24F 13/06

Метки: вентиляционный, клапан

...зонпарусности Б.При необходимости клапан можетбыть снабжен противовесом 14, укрепленным снаружи корпуса 1 на оси 7.Вентиляционный клапан работаетпедующим образом.При подаче воздуха во входной .патрубок 3 клапанаосновного вентилятора (не показано) воздушный поток,воздействуя на поверхность диафрагмы 5, перемещает ее в рабочее положение, при котором открыт доступвоздуха в выходной патрубок 4, при 1)этом рамка 6 из вертикального положения, соответствующего положению клапана "закрыто", переходит в горизонтальное, соответствующее положению"открыто". Диафрагма 5 "выстилается"по направлению движения потока вдольстенок корпуса 1, располагаясь в зонах Б, в которых влияние основногопотока на него незначительно.15 Воздушный потокр прохоДя...
