Способ изменения параметров воздуха

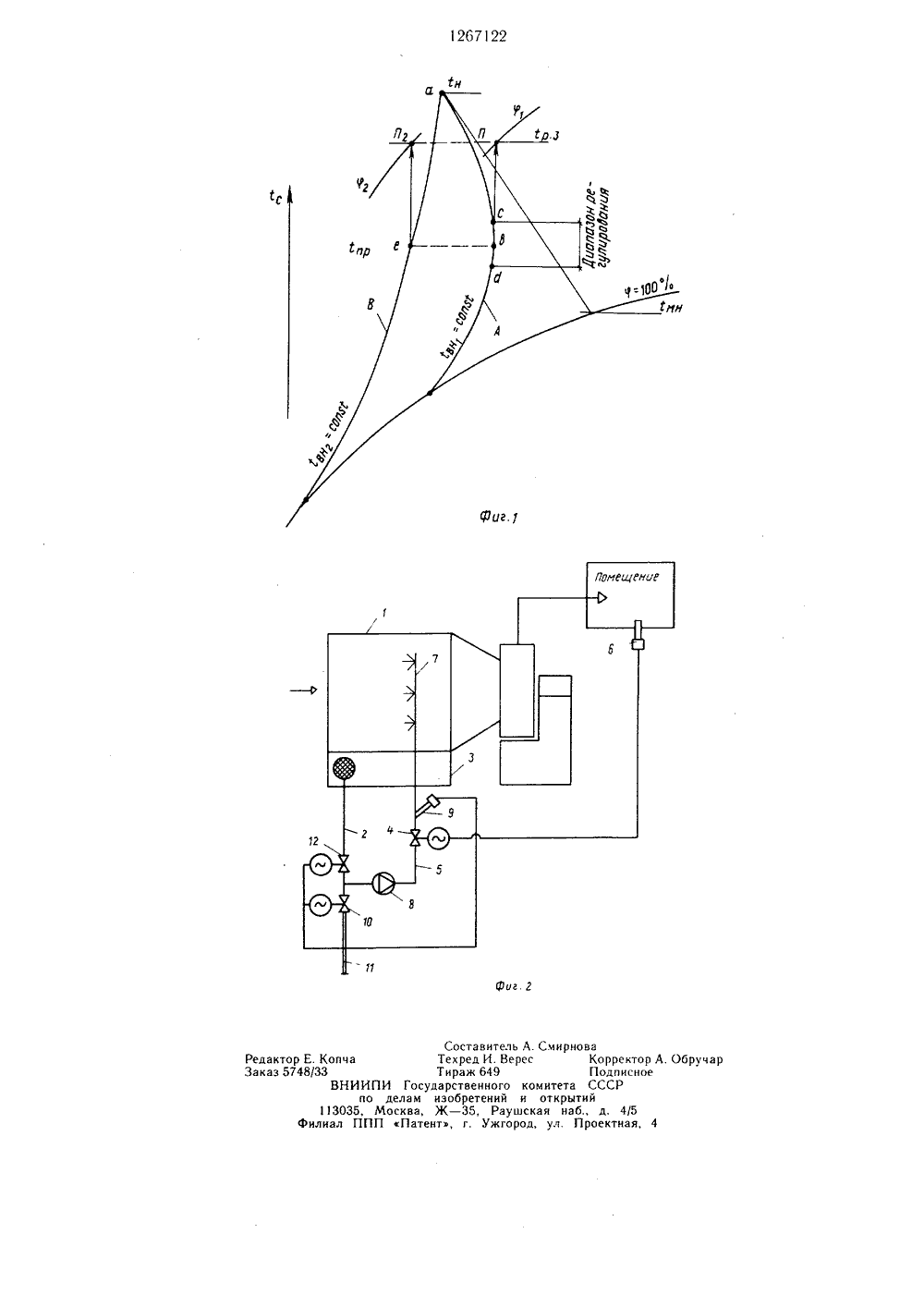

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 712 4 Е 24 Г 11 08 11д ПИСАНИ ТЕ ДЕТЕЛЬСТ ВТОРСКО едовательй институт установок нтиляции с атной обра, с. 4 - 8.(54) СПОСОБ ИРОВ ВОЗДУХА(57) Изобретениено в системах верования промышлений. Целью изобрние экономичности ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ(56) Рекомендации по расчетукондиционирования воздуха и веуправляемыми процессами адиабботки воздуха. М.: Стройиздат, 1 ЗМЕНЕНИЯ ПАРАМЕТ. может быть использова тиляции и кондициони ных и гражданских зда тения является повыше утем сокращения расхо да теплоты и холода на доведение состояния приточного воздуха до заданных параметров. Наружный воздух или его смесь с рециркуляционным воздухом вращают водой при помощи распылителей. Для этого понижают энтальнию воздуха, изменяя площадь поверхности теплообмена между водой и воздухом путем регулирования давления воды перед распылителями. Начальную температуру воды поддерживают постоянной и ниже начальной температуры обрабатываемого воздуха по мокрому термометру. Для изменения влагосодержания приточного воздуха изменяют постоянную начальную температуру воды. Относительная влажность в помещении при этом остается неизменной. При изменении тепловыделений в помещении изменяют расход распыляемой воды, поддерживая постоянными параметры воздуха в рабочей зоне помещения. 2 ил.формула изобретения 35 40 45 Изобретение относится к технике вентиляции и кондиционирования воздуха, в частности к способам обработки воздуха в центральных кондиционерах систем вентиляции и кондиционирования промышленных и гражданских зданий.Цель изобретения - повышение экономичности путем сокращения расхода теплоты и холода на доведение состояния приточного воздуха до заданных параметров.На фиг. 1 изображены в поле 3 - г(-диаграммы кривые регулирования при изменении параметров воздуха по предлагае. мому способу; на фиг. 2установка, реализуюцая способ изменения параметров воздуха,Кривая а - с - Ь - д представляет собой геометрическое место точек, характеризуюгцих конечные параметры воздуха, обработанного в камере орошения водой с постоянной температурой при изменении расхода распыляемой воды путем изменения давления перед распылителями (форсунками). Обработке воздуха при более низкой температуре воды соответствует кривая а - е.Установка содержит камеру 1 орошения с всасывающим трубопроводом 2 и поддоном 3, регулирующий клапан 4, установленный на нагнетательном трубопроводе 5, привод которого связан с устройством 6 для измерения температуры воздуха. Нагнетательный трубопровод 5 подсоединен к оросительной системе. Между всасывающим и нагнетательным трубопроводами 2 и 5 установлен насос 8, Установка содержит также устройство 9 для измерения начальной температуры распыляемой воды, которое связано с приводом клапана 1 О, установленного на трубопроводе 11 для подачи охлажденной воды, на котором установлен также клапан 12.Способ изменения параметров воздуха данной установкой осуществляется следую. щим образом.Наружный воздух, имеющий параметры в точке а (фиг. 1), охлаждается в камереорошения (фиг. 2) до состояния в точке Ь и подается в помещение, где нагревается до параметров рабочей зоны (точка П). Температура начальной воды поддерживается постоянной и ниже температуры мокрого термометра начального воздуха клапаном 10 (фиг. 2) по сигналам устройства 9, а температура в помещении - клапаном 4 по сигналам устройства 6. При увеличении 5 10 15 20 25 30 тепловыделений в помещении и повышении температуры в рабочей зоне по сигналам устройства 6 для измерения температуры воздуха в помещении увеличивается расход распыляемой воды с помощью открытия регулирующего клапана 4. При этом воздух после камерыорошения принимает состояние д (фиг. 1) при более низкой температуре, чем в точке Ь, и параметры воздуха в рабочей зоне помещения (точка П) практически не отличаются от ранее поддерживаемых. Начальная температура воды, подаваемой в камеру 1 орошения, по-прежнему поддерживается постоянной в соответствии с сигналами устройства 9 для измерения начальной температуры воды (фиг. 2), с помощью клапана 10 (или взаимообратных клапанов 10 и 12). При уменьшении тепловыделений в обслуживаемом помещении с помощью указанной цепи регулирования уменьшается расход распыляемой воды при неизменной начальной ее температуре. Параметры воздуха в помещении (точка П) (фиг. 1) поддерживаются при новой, более высокой температуре приточного воздуха (точка с на кривой А). При необходимости обеспечивать в помещении другую температуру или относительную влажность перенастраивают устройство 9, которое поддерживает новое (на фиг. 1 более низкое) значение ьн, начальной температуры воды, Параметры приточного воздуха, получаемого непосредственно после камеры 1 орошения, при регулировании в этом случае характеризуются новой кривой В (фиг, 1). Способ изменения параметров воздуха путем орошения его водой при помощи распылителей, заключающийся в том, что понижают энтальпию воздуха, изменяя площадь поверхности теплообмена между водой и воздухом регулированием давления воды перед распылителями, при этом температуру воды поддерживают постоянной, отличающийся тем, что, с целью повышения экономичности пуем сокращения расхода теплоты и холода на доведение состояния приточного воздуха до заданных параметров, начальную температуру воды перед распылителями поддерживают ниже начальной температуры обрабатываемого воздуха по мокрому термометру.1267122 Тн Фиг Составитель А Техред И. Вере Тираж 649 осударственного к м изобретений и ва, Ж - 35, Раушс атент, г. Ужгород ВНИИПИ Г по дел 133035, Моск илиал ППП П
