Быстроразъемное соединение

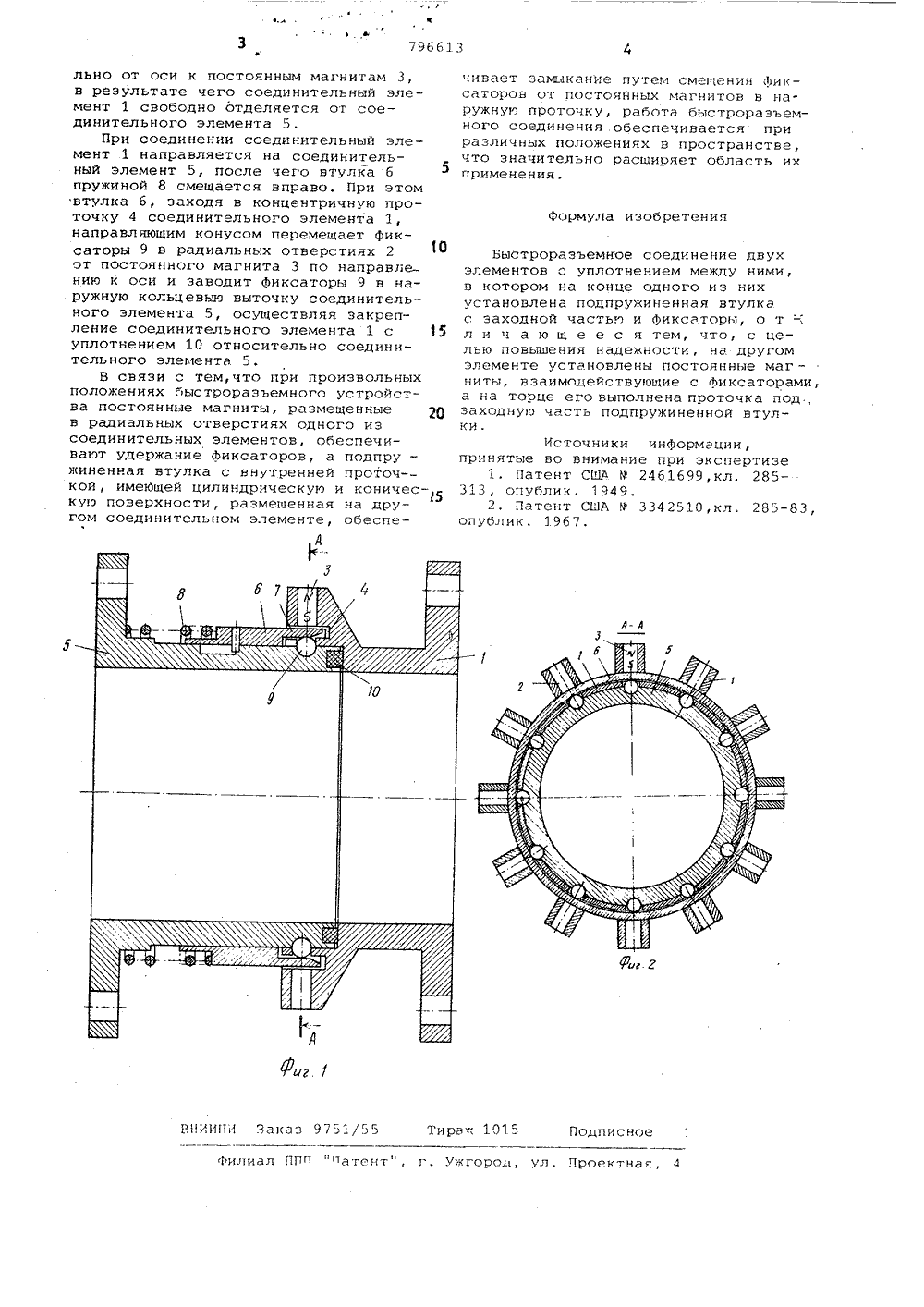

А ЙИ-"Е в 796613 Союз Советских Социалистических Республик(22) Заявлено 130279 (21) 2724421/29-08 (51)М. Кд. с присоединением заявки Йо(23) Приоритет - Г 16 Н 37/22 Государственный комитет СССР ио яелам изобретений и открытий(541 БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ Изобретение относится к транспорт. ному машиностроению и может быть .использовано при трубопроводном транспортировании жидких грузов для обеспечения быстрого рассоединения и соединения трубопроводов.Известны быстроразъемные соединения, предназначенные для обеспечения быстрого рассоединения и соединения трубопроводов, состоящие иэ соединителей с шариками и подпружиненной втулкой 111 .Недостатком данного соединения .является отсутствие фиксатора для предохранения шариков от выпадения.Известно также быстроразъемное соединение двух элементов с уплотнением между ними, в котором на конце одного из них установлена подпружиненная втулка с заходной частью и фиксаторы 21. Недостатком данного соединения является необходимость при операциях соединения и рассоединения ориентировать соединение определенным образом в пространстве во избежание выпадания фиксаторов.Цель изобретения - повышение надежности соединения. Поставленная цель достигаетсятем, что на другом элементе установлены постоянные магниты, взаимодействующие с Фиксаторами, а на торце его выполнена проточка под заходную часть пбдпружиненной втулки.На фиг.1 изображено быстроразьемное соединение в разрезе, общий вид;на фиг,2 - сечение А-А на фиг,1.10 Быстроразъемное соединение включает соединительные элементы, одиниз которых, например 1, выполнен срадиально расположенными отверстиями2, в которых размещены постоянные 15 магниты 3, и концентрпчной проточкой 4, а на втором соединительномэлементе 5 установлена втулка 6 сзаходной частью 7, переходящая вовнутренний конус. Втулка прижата 20 пружиной 8. Между втулкой 6 и сосдинительным.элементом 5 в отверстиях 2 размещены фиксаторы 9, амежду торцовыми поверхностями соединительных элементов 1 и 5 размещено 25 уплотнение 10.Быстроразъемное соединение работает следующим образом.При разъеме втулка 6 путем внешнего воздействия смещается влево, пос ле этого фиксаторы 9 смещаются радиа796613 Формула изобретения Фиг. 1 ВПИИПИ 8 аказ 9751/55 Тира", 1015 Подписное Филиал ППП "1 атент",. ужгород, ул. Проектная, 4 льио от оси к постоянным магнитам 3,в результате чего соединительный элемент 1 свободно отделяется от соединительного элемента 5.При соединении соединительный элемент 1 направляется на соединительный элемент 5, после чего втулка 6пружиной 8 смещается вправо, При этомвтулка 6, заходя в концентричную проточку 4 соединительного элемента 1,направляющим конусом перемещает фиксаторы 9 в радиальных отверстиях 2 10От постоянного магнита 3 по направлению к оси и заводит фиксаторы 9 в наружную кольцевыю выточку соединительного элемента 5, осуществляя закрепление соединительного элемента 1 с 15уплотнением 10 относительно соединительного элемента 5,В связи с тем,что при произвольныхположениях быстроразъемного устройства постоянные магниты, размещенные щв радиальных отверстиях одного изсоединительных элементов, обеспечивают удержание фиксаторов, а подпру -жиненная втулка с внутренней проточ кой, имеЮщей цилиндрическую и коническую поверхности, размещенная на другом соединительном элементе, обеспе.ивает заыикание путем смещения фиксаторов от постоянных магнитов в наружную проточку работа быстроразъемного соединения обеспеЧивается при различных положениях в пространстве, что значительно расширяет область их применения. Быстроразъемное соединение двух элементов с уплотнением между ними, в котором на конце одного из них установлена подпружиненная втулка с заходной частью и фиксаторы, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, на другом элементе установлены постоянные маг - ниты, взаимодействующие с фиксаторами, а на торце его выполнена проточка под., заходную часть подпружиненной втулки. ИстОчники информации,принятые во внимание при экспертизе1, Патент СИР Р 2461699,кл. 285313, опублик. 1949,2, Патент СПА Р 3342510,кл, 285-83,опублик. 1967.
