Фланцевое соединение трубопроводоввакуумных систем
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

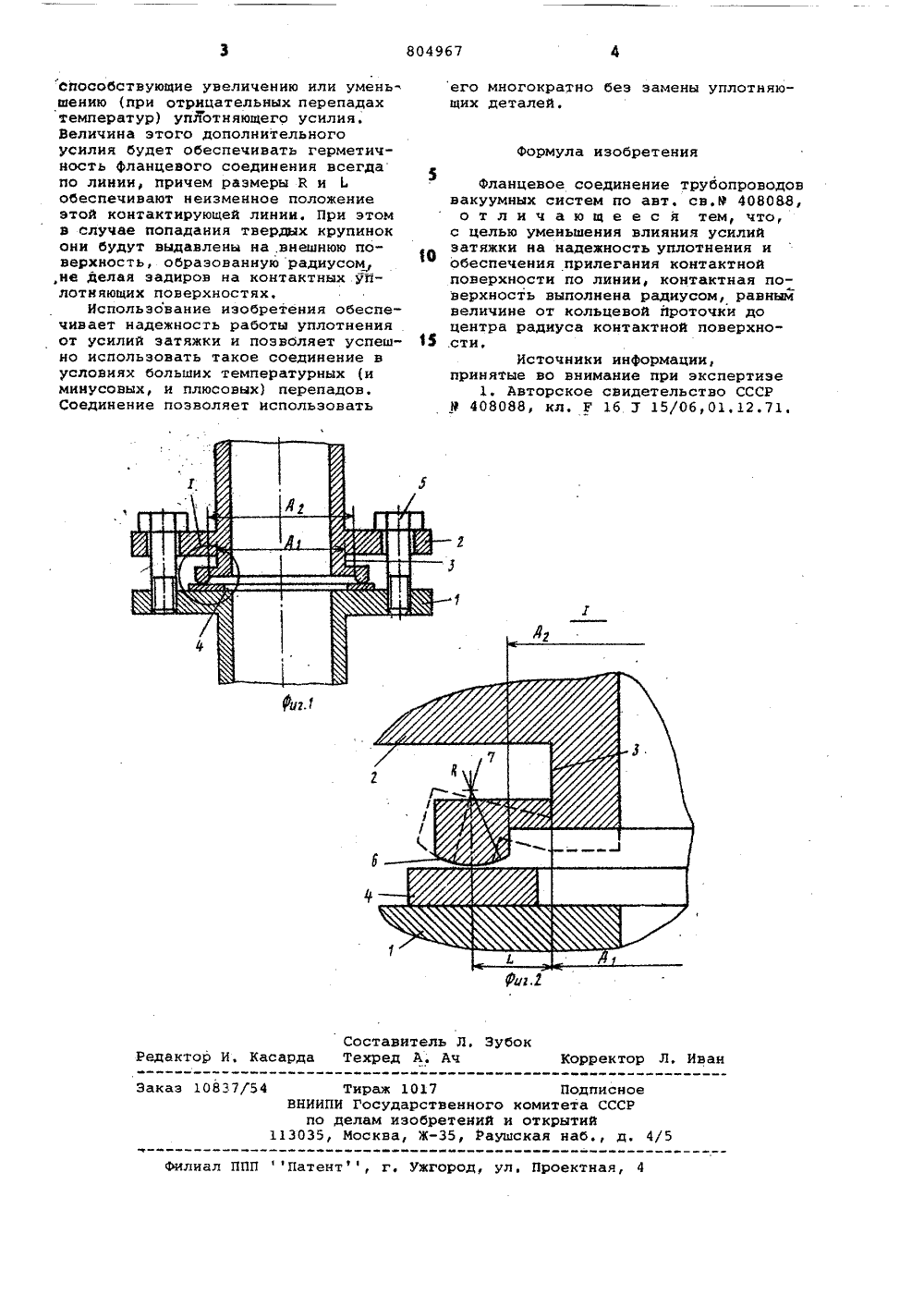

Союз Советских Социалистических РеспубликОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ 11804967 Фф(22) Заявлено 180578 (21) 2629069/25-08с присоединением заявки Нов(23) ПриоритетОпубликовано 1502,81. Бюллетень КЯ 6Дата опубликования описания 15.02.81 Р 1615/06 Р 16 Ь 23/02 Государствеииый комитет . СССР ио делам изобретений и открыти 6(54) ФЛАНЦЕВОЕ СОЕДИНЕНИЕ ТРУБОПРОВОДОВ ВАКУУМНЫХ СИСТЕМ 30 Изобретение относится к машиностроению и может быть использовано для .герметичного соединения трубопроводов, работающих при больших 5 перепадах температур.По основному авт. св. В 408088 известно Фланцевое соединение трубопроводов вакуумных систем, на цилиндрической поверхности концевой части одного из Фланцев выполнена кольцевая проточка, диаметр которой меньше внутреннего диаметра контактной поверхности этого фланца (1 .Недостаток этого устройства при значительных усилиях, возникающих при затяжке фланцевого соединения при монтаже, а также при значительных перепадах температуры происходит разворот контактной поверхности фланца вокруг точки его соприкосновения с прокладкой при этом эта точка перемещается в радиальном направлении по уплотнительной прокладке, разуплотняя соединение. Цель изобретения - уменьшениевлияния усилий затяжки на надежностьуплотнения и обеспечение прилеганияконтактной поверхности только полинии,Это достигается тем, что в Фланцевом соединении трубопроводов вакуумных систем контактная поверхность Фланца выполнена радиусом, равным величине от кольцевой проточки до центра радиуса контактной поверхности. При возникающих усилиях затяжки уплотнение будет осуществляться по линии, образованной прн контактной поверхности, выполненной по радиусу, с плоской поверхностью. На Фиг. 1 схематически изображено Фланцевое соединение трубопроводов вакуумных систем, на Фиг. 2 элемент 1 на Фиг. 1.Предлагаемое соединение имеет фланцы 1 и 2. Фланец 2 имеет коль" цевую проточку 3. Между Фланцами 1 и 2 находится уплотнительная прокладка 4. Фланцы 1 и 2 стягиваются болтами 5. Контактная поверхность б фланца 2 выполнена радиусом Н равным величине Ь от кольцевой проточки 3 до центра 7 контактной поверхности.При наличии в трубопроводе вакуума, а также в условиях больших температурных перепадов в соединении возникают дополнительные усилия,804967 формула изобретения Составитель Техред А. А Зубок едактор И, Касард орректор Л, Ива аэ 10837/54 Тираж 1017 ВНИИПИ Государстве по делам изобрет 3035, Москва, ЖПодписноого комитета СССРий и открытийРаушская наб., д. иал ППП Патент 1, г. Ужгород, ул. Проектная, 4 Способствующие увеличению или уменьшению (при отрицательных перепадах температур) упЛотняющего усилия.Величина этого дополнительного усилия будет обеспечивать герметичность фланцевого соединения всегда по линии, причем размеры Н и Ь обеспечивают неизменное положение этой контактирующей линии. При этом в случае попадания твердых крупинок они будут выдавлены на внешнюю поверхность, образованную радиусом ,не делая задиров на контактных уплотняющих поверхностях,Использование изобретения обеспечивает надежность работы уплотнения от усилий затяжки и позволяет успешно использовать такое соединение в условиях больших температурных (и минусовых, и плюсовых) перепадов. Соединение позволяет использовать его многократно без замены уплотняющих деталей. 3фланцевое соединение трубопроводоввакуумных систем по авт. св.Р 408088,о т л и ч а ю щ е е с я тем, что,с целью уменьшения влияния усилийзатяжки на надежность уплотнения иобеспечения прилегания контактнойповерхности по линии, контактная поверхность выполнена радиусом, равнымвеличине от кольцевой проточки доцентра радиуса контактной поверхно 1 .сти,Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР М 408088, кл, Р 16 У 15/06,01,12.71,
СмотретьЗаявка
2629069, 18.05.1978
ПРЕДПРИЯТИЕ ПЯ Р-6601
МЕРЗЛИКИН АЛЕКСАНДР ПЕТРОВИЧ, КУДРЯВЦЕВ СЕРГЕЙ ЛЕОНИДОВИЧ
МПК / Метки
МПК: F16J 15/06, F16L 23/16
Метки: систем, соединение, трубопроводоввакуумных, фланцевое
Опубликовано: 15.02.1981
Код ссылки
<a href="https://patents.su/2-804967-flancevoe-soedinenie-truboprovodovvakuumnykh-sistem.html" target="_blank" rel="follow" title="База патентов СССР">Фланцевое соединение трубопроводоввакуумных систем</a>
