Способ установки упругих колец на трубы и устройство для его осуществления

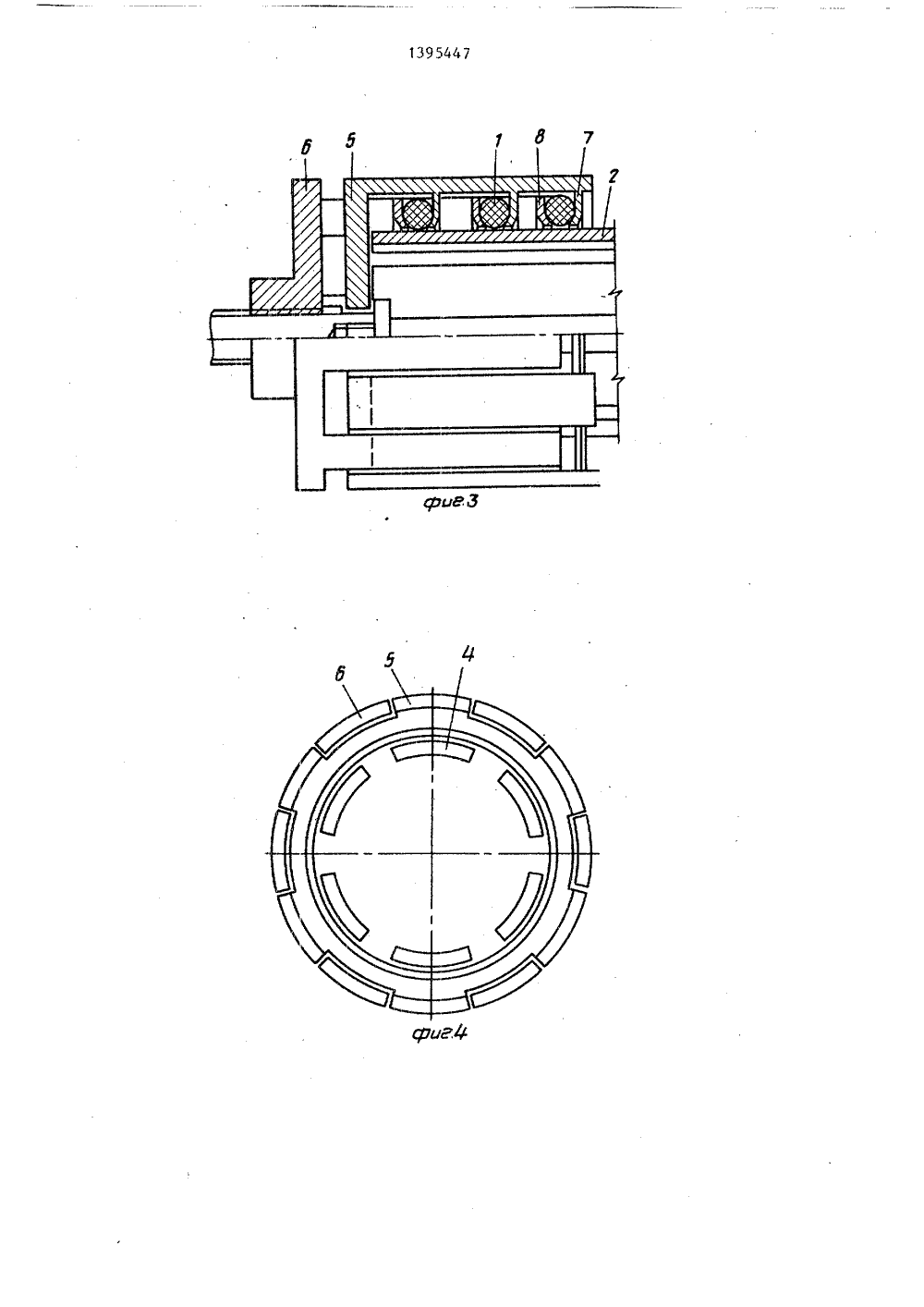

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 5 А 1 И 9) ( САНИЕ ИЗОБРЕТ и др. отраслей промьппленности, Цель снижение трудоемкости монтажа колец и повышение точности их взаимного расположения, Перед установкой на трубы 12 кольца (К) 1 растягиваются в радиальном направлении с помощью разжимной секционной оправки 2 с кольцевыми канавками 3 для размещения К 1. Растянутые К 1 фиксируются каждое парой губок 7 и 8 узла захва та, подвижных в осевом направлении, Вместо оправки 2 в полость узла захвата вводится труба. Губки 7 и 8 ра двигаются, К 1 плотно охватывают тр бу на заданном при эксплуатации рас стоянии одно от другого, Устройство для осуществления способа содержит дополнительный узел захвата с С-образными губками и механизм относительного осевого перемещения узлов захвата между собой, 2 с.п. ф-лы, 5 ил. дова телький кнтир ов я и и фье СССР976,(54) СНА ТРУШЕСТВЛЕ(57) И обретение о отам и може сборке соеди том числе с х легкой, и носится быть и к мон нымно п ользов ненни теклянных ровс о на предимическо ияти вои,ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(71) Всесоюзный научно-исслский и проектно-конструкторститут по комплексному проению технологии монтажа предплегкой, пищевой промьппненносстеклянных трубопроводов(56) Авторское свидетельствУ 580974, кл . В 23 Я 7/04,ОСОБ УСТАНОВКИ УПРУГИХ КОЛЕЦЫ И УСТРОЙСТВО ДЛЯ ЕГО ОСУНИЯ 23 Р 19 00, В 23 0 7 04Изобретение относится к монтажнымработам и может быть использованопри сборке соединений трубопроводов,в том числе стеклянньос, на предприятиях легкой, пищевой химической идр. отраслей промышленности,Цель изобретения - снижение трудоемкости монтажа колец и повышениеточности их взаимного расположения 10на трубе,На фиг. 1 изображена верхняя частьстройства в момент, когда упругиенатяжные кольца надеты без натягана оправку и размещаются в ее канавках, продольный разрез; на фиг.2 -то же вид справа; на фиг, 3 - верхЙяя часть устройств в момент, когдаразжимная оправка растянула упругиейатяжные кольца на величину не менее 20двух толщин кольца на сторонупродольный разрез; на фиг. 4 - то же,Вид справа; на фиг, 5 - устройствов момент, когда в полость узлов захвата вместо оправки введена стеклян25йая труба, губки разведены, а натяжные кольца разместились на трубе на1заданном расстоянии одно от другого.Предлагаемый способ установки упруих колец на трубы заключается в слефующем. Необходимое для установки нарубу количество колец, например три,Устанавливают на требуемом при экслуатации расстоянии одно от другогои растягивают сразу все кольца в радиальном направлении на величину неменее двух толщин кольца на сторону,растянутые кольца удерживают в растянутом состоянии, захватывая их сДвух сторон со стороны торцов, прилеГающих к их внутренней поверхности,Растянутые и зафиксированные кольцаустанавливают концентрично стекляннойтрубе, после чего производят расфиксацию колец, снимая захваты с внутренней поверхности одновременно состороны обоих торцов и одновременносо всех колец. Кольца, стремясь вернуться в исходное нерастянутое состояние сжимаются и плотно охватываюттрубу на заданном при эксплуатациирасстоянии одно от другого.Устройство для осуществления способа установки упругих колец на трубы имеет следующую конструкцию. 55Для предварительной установки натяжных колец 1 на заданном расстоянии служат оправка 2 с расположенными на ее поверхности кольцевыми канавками 3. Оправка 2 выполнена изсекций 4, представляющих собой сегменты трубыциаметр которой соответствует диаметру колец 1 в растянутомсостоянии, Привод для раэжима оправки является гидравлическим, пневматическим или механическим. Вокругоправки расположены узлы захвата,привод которых включает два размещенных телескопически один в другом стакана 5 и б, В узле захвата имеютсягубки 7 и 8, расположенные попарнопо окружности, причем в каждой парегубки 7 и 8 обращены зевами одна кдругой. Стаканы 5 и 6 связаны винтом 9,Устройство работает следующим образом,Упругие кольца 1, например натяжные кольца для соединений стеклянных трубопроводов,. в свободном состоянии (исходном) одевают на разжимную секционную оправку 2 и размещаютв кольцевых канавках 3, имеющих глубину 1-2 мм. Кольца располагаютсяна таких расстояниях одно от другого, как при эксплуатации на трубе. Секции оправки разжимают в радиальном направлении, включая привод (гидравлический, пневматический или механический), тем самым создавая радиальные усилия растяжения, и растягивают кольца. После растяжения колец оправку 2 вместе с кольцами 1 размещают в полостях узлов захвата, Винтом 9 стаканы 5 и 6 перемещаются один от другого на расстояние, обеспечивающее размещение колец губками 7 и 8, Затем последние сближают перемещением стаканов в обратном направлении и захватывают натяжные кольца 1 по внутренней поверхности, прилежащей к торцам 10 и 11. Секции 4 оправки 2 возвращают в исходное состояние, сближая их в радиальном направлении. Затем узлы захвата с размещенными в них натяжными кольцами 1 надвигают на трубу 12 либо трубу размещают между двумя губками по оси стаканов 5 и б. Винтом 9 перемещают стаканы.5 и 6, раздвигая губки 7 и 8 и освобождая натяжные кольца от действия радиальных усилий. Кольца 1 под действием сил упругости сжимаются и плотно охватывают трубу, располагаясь на заданном расстоянии одно от другого.Предлагаемые способ и устройство установки упругих колец на трубыобеспечивают установку одновременно нескольких колец, кольца правильно ориентируются, беэ перекручивания, и располагаются на заданном расстоя нии одно от другого. Способ и устройство особенно пригодны для установки натяжных колец при сборке соединений , стеклянных трубопроводов, поскольку отсутствует интенсивное воздействие на торец трубы, чем исключаются сколы хрупких концов стеклянных труб.Формула изобретения1. Способ установки упругих колец на трубы преимущественно при монтаже соединений стеклянных трубопроводов, включающий растяжение кольца до раэ О мера, превьппающего установочный диаметр, путем приложения к кольцу радиальных усилий, удерживание в растянутом состояьии путем захвата кольца по его внутренней поверхности со сто роны одного из торцов, размещение кольца концентрично с трубой и последующую расфиксацию кольца, и соединение струбой, о т л и ч а ю щ и йс я тем, что, с целью снижения трудо- ЗО емкости монтажа колец и повьппения точности их взаимного расположения, перед растяжением кольца устанавливают на заданном расстоянии одно от другого на оправке, удерживают кольца в растянутом состоянии путем дополнительного захвата и со стороны второго торца, при этом растяжение производят на величину, соответствующую не менее чем двум толщинам кольца на сторону, а расфиксацню производят путем снятия захватов с внутренней поверхности колец одновременно со стороны обоих торцов.2, Устройство для установки упругих колес на трубы, содержащее узел захвата колец в виде кольцевого корпуса с расположенными на нем по окружности С-образными губками, размещенную во внутренней полости корпуса узла захвата оправку, состоящую из секций, установленных с возможностью перемещения в радиальном направлении, о т л и ч а ю щ е е с я тем, что, оно снабжено дополнительным узлом захвата с С-образными губками, зевы которых обращены к зевам губок основного узла захвата, механизмом относительного осевого перемещения узлов захвата между собой, при этом каждый иэ узлов захвата выполнен в виде стакана, стаканы установлены один относительно другого телескопически, оправка выполнена с несколькими кольцевыми канавками для размещения в них упругих колец на ее наружной поверхности и установлена с возможностью перемещения в направлении продольной оси трубы.139544 7 Составитель Э. КопаевТехред М.Дидык Редактор В. Ковтун 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Заказ 2328/15 Тираж 921 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д.
