Номер патента: 1515408

Опубликовано: 15.12.1992

Авторы: Белобородов, Василенко, Гольша, Грек, Кинкер, Хоружий, Хорунженко

МПК: A01C 7/00

Метки: аппаратов, вала, высевающих, катушечных, низкоскоростного, привода, сеялки

...осуществляется логическим устройством 21 (кс показано).Процесс контроля црцнода низкоскоростного цала 1 О катушечных нысевающих апцаратон осуществляется слЕДующим образом. 5В цеработащем состоянии посевного агрегата сеялка 2 не днижется, а ее опорные колеса 3, рКатынаоцие катки б, вал при.ОдаО и катушки 11 не вращаются. В этом случае посевной 20 материал, имеющийся н бункере 5, не захватывается катушками 1 и це поступает н чувствительную зону первичных преобраэоателей 16, которые не формируют первичнье импульсные сцгна лы, а ца информационном табло 20 имеется информационный сигнал "Нарушение".При перемещении посевного агрегата цо полю движутся энергетически 30 средство 1 и сеплка 2. Это цринодит но вращение оцорцье колеса 3 и...

Номер патента: 1771744

Опубликовано: 30.10.1992

Авторы: Агеева, Грек, Лосева, Поспелова, Шкурупий

МПК: A61K 31/74

Метки: анемии, железодефицитной, лечения, хронической

...больных, получивших курс30 лечения по схеме реополиглюкин-ФеррумЛек 10%) было меньше, чем в группе больных, пролеченных одним Феррум Лек(20%),что также говорит о преимуществе даннойсхемы лечения по сравнению с лечением35 одним препаратом Феррум Лек.Полученные резул ьта гы свидетельствуют о более ранней ликвидации последствийтканевой и гемической гипоксии при включении реополиглюкина в схему лечения40 больных ЖДА,Клинический пример 1.Больная П 18 лет поступила в гематологическое отделение с жалобами на разную слабость, головокружение, одышку при45 ходьбе и незначительной физической нагрузке, сонливость, сердцебиение, ломкость ногтей й волос, извращение вкуса -желание есть мел, частые подергивания верхних век обоих глаз. боли в...

Номер патента: 1681319

Опубликовано: 30.09.1991

Авторы: Грек, Гужевников, Гуменный, Капинос

МПК: G08C 19/28

Метки: информации, передачи, приема, телеметрической

...первой ступени (момент тз) датчик 14 отделения ступеней снимает управляющее напряжение спереключателя 13 и разрешает прохожде,ние информации от коммутатора 2, Таким 45образом, после разделения ступеней информация о состоянии параметров второйступени идет по двум каналам: через модуляторы 3 и 4 и блоки 5 и 6 передачи и черезлинии 7 и 8 связи принимается блоками 9 и 5010 приема и регистрируется блоками 11 и 12. Переключатель 13 (фиг.2) функционирует следующим образом,На интервале времени т 1 - 1 з управляю щее Оупр напряжение, поступающее с датчика 14 отделения ступеней, запрещает прохождение информации через ключ 16 на выход переключателя 13 и разрешает прохождение информации через ключ 17.Использование предлагаемого устройства...

Номер патента: 1647258

Опубликовано: 07.05.1991

Авторы: Белобородов, Гольша, Грек, Кинкер, Холявко

МПК: G01C 22/00

Метки: пути

...с коническими поверхностями обоих дисков. Составитель В. СарахановТехред М,Моргентал Корректор С. Шевкун Редактор В. Данко Заказ 1389 Тираж 315 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при. ГКНТ СССР 113035, Москва, Ж, Раушская наб,4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101 Изобретение относится к области сель-скохозяйственного машиностроения ипредназначено для измерения пройденногопо полю пути,Цель изобретения - повышение точности измерения.На чертеже изображена схема устройства.Устройство состоит из двух дисков 1 и2, установленных на оси 3 с воэможностью 10взаимного перемещения вдоль нее. Диски 1и 2 на валу 3 при работе закрепляются припомощи фиксатора 4,По...

Номер патента: 1596075

Опубликовано: 30.09.1990

Автор: Грек

МПК: E21B 33/14

Метки: колонн, манжетного, обсадных, цементирования

...4, манжету б, уложенную внутри ребер 5 жесткости, верхний 7 и нижний 8 упоры, размещенные на наружной поверхности корпуса 1. Кольцо 4 установлено с возможностью осевого перемещения в между верхним 7 и нижним 8 упорами, Радиальные отверстия 2 выполнены против верхнего упора 7, а обратные клапаны 3 .выполнены в виде шаров. Манжета 6 может .выполняться из металлической сетки.Для доставки цементного раствора в затрубное пространство может использоваться заливочная колонна 9 с отверстиями 10, выше и ниже которой установлены герметизирующие элементы соответственно 11 и 12. Заливочные трубы могут размещаться и в затрубном пространстве.Устройство работает следующим образом.При спуске обсадных труб с размещенным на нижнем их конце устройством для...

Номер патента: 1582122

Опубликовано: 30.07.1990

Авторы: Грек, Костенко, Цирульников

МПК: G01N 31/22

Метки: азота, диоксида, концентрации, оксида, продуктах, раздельно, сгорания

...плотность.Строят градуировочную кривую поп,6,5 ОСТ 51 .135-85.По градуировочной кривой определяют количество нитрит-иона, соответствующее оптической плотности Э,а, = 0,195 .10-5 мг-мла = 0,07-10" мг/мла, = 0,875 О 5 мг/мл,Расчет отобранной пробы Ч, проводя 1 г 5по известной формулеР вк - Рф 2730 1 Т. 10 325= 634,6 (мл) оба Концентрацию окиси азота (С я .) впересчете на двуокись рассчитываютпо известной формуле (ОСТ 51-135-85);1 95 10 а ЧСмоо634,6 где 1,95 - нитритный эквивалент,Концентрацию двуокиси азота вычисляют по Формуле1,421 О а Чо /4СНо (мг м ),Чо 403 (мг/мэ),где 1,42 нитритный эквивалент,найденный экспериментально для данного способа,количество нитрит-иона,найденное по калибровочному графику, в соответствии с оптической...

Номер патента: 1566281

Опубликовано: 23.05.1990

Авторы: Бахмач, Бобренко, Грек, Овчинников, Сойфер

МПК: G01N 29/04

Метки: ультразвукового

...шарик 21,преобразователь 3 расположен в поперечном пазе (не обозначен) несущейчасти 1 и прижимается пружиной 15 квнутренней торцовой поверхностицентрирующего наконечника 2,установочные винты 19 фиксируют фланец 20относительно полой штанги 6,Б таком положении вращение ручки6 управления вокруг своей оси (О)невозможно, так как ее вращению водну сторону препятствует стопор 24(фиг,2), а вращение в другую сторонутакже невозможно (фиг,1 и 3), таккак ручка 16 управления входит в зацепление с фланцем 20 полой оси 6,поводок 7 которой при вращении против часовой стрелки (на фиг, 3 - почасовой) упирается в сегмент 23 основания,Перед началом контроля операторустанавливает устройство на контролируемую шпильку 29, для чего ввинчивает несущую часть 1...

Номер патента: 1470215

Опубликовано: 07.04.1989

Авторы: Борошок, Грек, Кинкер, Лободко, Хоружий

МПК: A01C 7/00

Метки: забивания, сеялки, сошников

...3 используется потенциометр 13.В блок 7 сигнализации входят световые сигнализаторы 4, число которых соответствует числу контролируемых точек, общий звуковой сигнализатор 5.Устройство работает следующим образом, Амплитуда колебаний на выходе генератора 3 зависит от емкости конденсатора, образуемого пластиной 1 и остальной массой, не отделенной от пластины 1 защитным экраном 2. Изменение емкости такого конденсатора, а следовательно, и амплитуды колебаний происходит при изменениях диэлектрической проницаемости среды между элемента ми, соста вл яю гци ми этот конденсатор.Если произойдет забивание сошника, семена или другой технологический материал накапливаются возле пластины 1. Из-за изменений диэлектрической проницаемости пространства...

Номер патента: 1445592

Опубликовано: 23.12.1988

Авторы: Беседина, Грек, Кинкер, Соколов, Хорошенков, Хоружий

МПК: A01C 9/00, B07C 5/344

Метки: аппарата, высевающего, заборным, захватами, ленточного, работы, типа, устройством

...1 сваливаются на кожух 4 транспортера 2 и скатываются в бункер, а на захвате 3 остается одна луковица 8, которая доходит совместно с захватом 3 до зоны верхнего перегиба рабочего элемента транспортера 2 и движется внутри кожуха 9 до момента выброса, в котором находится чувствительный элемент 13. После сброса луковицы 8 попадают в борозду. Следует отметить, что на верхнем криволинейном участке транспортера 2 угол между рожками вильчатого захвата 3 и кожухом 4 увеличивается, вследствие чего семена 8 освобождаются от захвата 3 и в точку сброса движутся под действием сил свободного падения, перемещаясь при этом к ранее идущему захвату 3. В зоне сброса происходит раздвоение траектории движения семян 8 и захватов 3, и семена 8 под действием...

Номер патента: 1435207

Опубликовано: 07.11.1988

Авторы: Гаврилица, Грек, Кобозев, Метельский, Пеньков

МПК: A01G 25/09

Метки: действия, дождевальная, многоопорная, фронтального

...12 соединены между собой тягами 17 через рычаги 18 и 19 клапанов 11 аппаратов 5 по типу параллелограмма.Клапаны 11 снабжены пружиной 20.Подпор шневое пространство цилиндра устройство 22 с атмосферой и водопроводящим поясом 1.Гидрореле 13 времени выполнено в виде остроконечной фигурной пластины 23, на которой как на основе с каждой стороны закреплено по два сосуда 24 и 25, соединенных между собой по типу водяных часов, При этом сосуд 24, установленный ближе к оси, имеет меньшую конусность, чем сосуд 25. Штоки пластин 23 гидрореле 13 времени соединены гибкими тягами 26 по типу параллелограмма. Водосборники 27 выполнены с изменяющейся площадью водо-, сбора и установлены на закрытой емкости 28, в которую помещено гидрореле 13 времени....

Номер патента: 1422366

Опубликовано: 07.09.1988

Авторы: Вассерман, Грек

МПК: H03K 3/037

Метки: резервированный, триггер

...элемента ИЛИ-НЕ 21 в55 этом случае будет единичный сигнал.Параметры формирователя 3 импульсов подобраны таким образом, что длительность импульсов превышает максимальыо возможную длительность де 1 ствия помех. Поэтому после окончаниядействия помех ца выходе элементаИ 19 (а при отсутствии помех немедленно) появляется единичный сигнал,который через элемент ИЛ 11 22 попадает ца вход установки единицы триггера 1,1 в дополнение к единичному сигналу с элемента И 17. При одновременном сбое двух или более триггеров 1.1 восстановление их единичного состояния происходит только за счет единичного импульса с выхода элемента И 19.Поддержание единичного значения навыходе элемента ИЛИ 10 при одновременном сбое трех триггеров происходит импульсом...

Номер патента: 1403163

Опубликовано: 15.06.1988

Авторы: Грек, Портной, Сажин, Соколов

МПК: H01R 11/11, H01R 13/646, H01R 24/02 ...

Метки: высокочастотный, соединитель

...в осевом отвеРсд,ЕИ ЦентРальногоконтакта 4 д Для предотвращения гроворОТа И ВОВ 1 дЕОЖНОСТ 11 ОбрЫВН ,ПОП СбОЕ.- 35ке соединителя) распаяного кабеляв центральном контакте 4 В корпусепредусмотрено отверстие В,При сборке кабельной части соединителя отверстяе Б карп;са 1 совме 11:.ается с имеющимся ееазоь 1 на Втжлке 8,кжда Вставляется специальный инстржмен:". и Вследствие чего втулке 8 фяк-.сиржется от пповоро 7 а относительнокорпжса Приборна; часть соединителя Яиг. 2) содержит корпжс 10, В котсром завальцован центральный контакт 11 В изолирующих втулках 12 и 13 При эавальцовке кордджса 10 изолиржю.- п 11 е втулки 12 и 13 строго фиксиржют цеитраг 1 ь ньей 1.О 11 такт 11 относительно корпуса Й корпусе 10 Вь 170 лнен Бь 1 стжп 14 д...

Номер патента: 1390471

Опубликовано: 23.04.1988

Авторы: Бугаев, Грек, Дробинин, Ейкалис, Жих, Кустанович, Ушеренко

МПК: F16L 33/22

Метки: высокого, гибкого, давления, ниппелем, соединение, трубопровода

...из ниппеця 1 с цдкидной гайкои 2, гофрированной после обжатияметаллической муфты 3, резицометаллического рукава 4 высокого давления,содержащего внешний 5 и внутреннийб резиновые слои и металлическую оплетку 7. При этом после сборки и гофрировдция муфты 3 ца ее внешней поверхности образовацы впадины гофр8 и выступы 9. выступ 1 О сохраняется от внешней формы трубчатой заготовки муфты 3 (до обжатия),40Форма конца рукава 4 (фиг,2) после механической обработки ее верхнего резинового слоя имеет вид кольцевых канавок-выточек 11 и их выс.тупов12 внешнего резинового слоя, При45этом должен бьть перепад Г межд,внешним наружным диаметром рукава 4и обточенными выступами 12,В конструкции механически обработанного конца рукава 4 (фиг,З) долженбыть...

Номер патента: 1389987

Опубликовано: 23.04.1988

Авторы: Абугов, Грек, Карпман

МПК: B23Q 11/10

Метки: жидкости, подачи, смазочно-охлаждающей, сож

...подачи СОЖ в зону резания при обработке иглофрезой.Цель изобретения - сокращение расхода СОЖ за счет ее подачи только в зону резания.На фиг. 1 приведено устройство для осуществления предлагаемого спосба, вид спереди; на фиг. 2 - то же, вид сбоку.Устройство содержит иглофрезу 1 с коллекторами 2 для подачи СОЖ на ворс 3 иглофрезы 1 и ступицей 4. Ступица 4 установлена на валу 5. Устройство содержит также механизм подачи СОЖ в коллектор 2, выполненный в виде охватывающей ступицу 4 неподвижной кольцевой камеры 6, полость 7 которой связана с трубопроводом 8 подачи СОЖ, размещенных в полостях 9 коллекторов 2 плунжеров 10 с пружинами 11 и закрепленного на камере кулачка 12, Плунжеры 1 О взаимодействуют с кулачком 12 через ролик 13. В ступице 4...

Номер патента: 1387079

Опубликовано: 07.04.1988

Авторы: Грек, Исаенко, Погиба, Портной, Сажин, Соколов

МПК: H01R 13/646, H01R 24/02

Метки: высокочастотный, соединитель

...электрического контакта корпуса 15. Узел крепления содержит центральный контакт 16, запрессованный в изолированной втулке 17 элемент 18, один конец которого охватывает электропроводную шайбу 19 по периметру и зажат между электропроводной шайбой 19 и корпусом приборной части. Концентрически расположенная элек.тропроводная шайба 19 и изолированная втулка 17 образуют втулку узла крепления контактаЭлемент 18 выполнен в виде плоского прямоугольного лепестка. Шайба 19 прижимается и удерживается завальцовкой буртика корпуса 15. Для исключения возможногО обруба элемента18 при завальцовке он выведен междушайбой 19 и втулкой 17. Охват элементом 8 шайбы 19 и его прижим к буртику корпуса 15 создает надежный электрический контакт.В работе...

Номер патента: 1385026

Опубликовано: 30.03.1988

Авторы: Александров, Грек, Косарева, Ломако, Никольская

МПК: G01N 3/56

Метки: износ, испытания, трение, трения, узел

...на трение и износ применительно к паре трения колесо - рельсЦелью изобретения является приближение условий испытания к эксплуатационным условиям пары колесо - рельс за счет моделирования изгибной жесткости колеса и поперечной жесткости рельса.На чертеже представлен узел трения для испытания материалов на трение и износ,Узел трения содержит установленные с возможностью вращения образец 1 и контробразец 2 с отверстиями вдоль их осей, охватывающие образец 1 упругие элементы 3 и 4, охватывающие контробразец 2 упругие элементы 5 и 6, установленные в отверстиях образца 1 и контробразца 2 соответственно втулка 7 и 8. Внешние поверхности последних выполнены сферическими и предназначены для взаимодействия с образцом 1 и контробразцом 2....

Номер патента: 1384609

Опубликовано: 30.03.1988

Авторы: Вахрамеева, Грек, Мануков, Половинкин, Райкова, Талапин, Язвина

МПК: C10M 173/02

Метки: жидкость, металлов, механической, смазочно-охлаждающая

...С. В расплав медленно при постоянном перемешивании вливают 15 57,3 г моноэтаноламина. Протекаетэкзотермическая реакция и температура реакционной смеси поднимается до 130-135 С. После приливания моноэтаноламина смесь еще перемешивают 0,5- 20 1 ч и переливают в тару для хранения.Полученный продукт термической обработки моноэтаноламином канифоли имеет температуру размягчения 51,75 С; молекулярную массу 366,5; 25 кислотное число 136, 1 кг КОН/г.При приготовлении СОЖ указанный продукт растворяют в воде в требуемой концентрации.Были приготовлены следукнцие сос тавы СОЖ (табл. 1).Составы СОЖ (1-8) испытывали в сравнении с известным (состав 9), содержащий, мас.7:Привитой белково 35полимерный сополимеризат 1,1Минеральное масло(ИС)...

Номер патента: 1373582

Опубликовано: 15.02.1988

Авторы: Бугаев, Грек, Дробинин, Ейкалис, Жих, Кустанович, Ушеренко

МПК: B29D 23/00, B29D 30/00

Метки: армированных, концов, механической, рукавов

...срезания поверхностного слоя рукава.Радиальное усилие подачи кулачков с резцами обеспечивается пружинами 6 сжатия, которые установлены в отверстиях кулачков и взаимодействуют через упор 7 с кожухом 8. В корпусе 1 с возможностью осевого перемещения устансвлена втулка 9. На наружной поверхности втулки выполнен конус, который, взаимодействуя с конусом на кулачках, обеспечивает радиальное перемещение резцов. Осевое движение втулке через тягу 1 О передается вращающимся пневмоцилиндром, который крепится к шпинделю 2 (не показано). Осевое перемещение втулки 9 и соответственно ход кулачков 4 с резцами 5 ограничивается кольцом 1 1 и шайбой 12. Во втулке на подшипниках 13 закреплена оправка 14 для установки рукава. Для исключения осевого...

Номер патента: 1359916

Опубликовано: 15.12.1987

Авторы: Антонов, Воронин, Грек, Нартов, Шайдеров

МПК: H02J 9/06, H05B 39/06

Метки: осветительное

...реле 6, отключая ,сеть аварийного питания и подключая лампы накаливания 8 двумя группами по две лампы параллельно, каждую к своей выходной полуобмотке согласующего трансформатора. При, отказе основной сети (или срабатывании защиты) реле 3 коммутатора 2 возвращается в исходное положение, включает цепь питания реле 4 и подает напряжение резервной сети на вход согласующего трансформатора.При восстановлении основной сети вновь срабатывает реле 3 коммутатора 2, реле 4 возвращается в исходное положение и напряжение основной сети подается на согласующий трансформатор.При отсутствии напряжения в основной и резервной сетях или при.срабатывании их защиты реле 6 занимает исходное положение, подключая лампы, соединенные по две последовательно, к...

Номер патента: 1347078

Опубликовано: 23.10.1987

Авторы: Баркетов, Грек, Кирин, Чуйко

МПК: G06F 17/18

Метки: данных, оценки, сбора, событий, числа

...приводятся),При поступлении по первому 14 управляющему входу устройства сигналапуска устанавливается в единичное состояние триггер 10 пуска, сигнал свыхода которого разрешает работу элементов И 12Кроме того, сигнал свыхода триггера 10 пуска поступаетна первый вход первого 6 элементаИ,разрешая прохождение последовательности импульсов с выхода генератора 5на входы делителя 25 частоты и распределителя 4 импульсов. При этом навыходах распределителя импульсов(Фиг,2) формируются (Фиг,3) серии изчетырех (ТИ 1 - ТИ 4) тактовых импульсов, необходимых для работы устройства, а сигналы с выхода делителя25 частоты поступают на счетный входсчетчика 2 временного интервала. Сиг- ЗОналы событий, поступающие по информационным входам 13 устройства,...

Номер патента: 1297065

Опубликовано: 15.03.1987

Авторы: Грек, Дещиц, Залан

МПК: G06F 11/36

Метки: памяти, программных, регистрации, событий

...ариф 50 метико-логического устройства 8;2 - перенос с младших разрядов с буферной памяти 13 результатов второгоарифметико-логического устройства 9;3 - триггер 12 синхронизации; 4-13 -55 значения описаны; выходы:- СпА,2 - С 1 пВ; 3 - Мз 2; 4 - МзЗ - А 1;5 - МзЗ - А 2: 6 - МзЗ - В 1 7 - Мз 3 -В 2; 8 - Мз 5; 9 - Мз 0; 10 - Мз 12;11 - СцА 1: 12 - СцА 2; 3 - СцВ 1;297065 4 - СцВ 2. Обозначения: А - для первого арифметико-логического блока 8,И - для второго арифметико-логического блока 9. Буферная память призна.ков обращения памяти служит для запо.минания на один цикл как самого фак- .та обращения к памяти, так и ее признаков выборка команды, запись иличтение). Смена информации происходит в каждом цикле по синхросигналу 7. Триггер 12...

Номер патента: 1278858

Опубликовано: 23.12.1986

Авторы: Баркетов, Грек, Кирин

МПК: G06F 11/28

Метки: запоминания, процессора, состояний

...с занесением управляющей информации в регистр 1 управления по входу 32 устройства счетчик 2 адресов сбрасывается в "0" ипосле этого увеличивает свое значение на единицу при поступлении каждого синхроимпульса,Выработку управляющих импульсов, обеспечивающих работу устройства, осуществляет первый дешифратор 4, функционирование которого описывается таблицей (фиг.2). В таблице не описана функция дешифрации поля управления первым коммутатором данных ввиду ее простоты, так как эта функция представляет собой выбор одного иэ 2 источников, т.е, реализация ее - обычный дешифратор,Первый дешифратор 4 может быть реализован в соответствии с таблицей (фиг.2) любым из известных способов, например, в виде комбинацион 1278858ной схемы, с...

Номер патента: 1277119

Опубликовано: 15.12.1986

Авторы: Баркетов, Грек, Заблоцкий, Кирин, Торопов

МПК: G06F 11/28, G06F 11/34

Метки: динамических, параметров, программ, регистрации

...(для команды А 4) в регистре 47 адреса ПЗУ устанавливается код 0101, поступающий наадресныи вход ПЗУ 48. При этом сигнал с первого выхода ПЗУ 48 поступает по .связи 22 на счетный вход счетчика 8 команд, модифицируя его значение. 5Аналогично устройство отрабатывает при опоступлении сигнала СТР.КМД для команды А 5. При поступлении по второму управляющему входу устройства 32 (по связи 68) сигнала СТР.КЬЩ (для команды А 6, которая передает управление команде А 5) и наличии сигнала К 1 Щ ПРХ (на связи 71) в регистре 47 адреса 15 ПЗУ устанавливается код 0111, поступающий на адресный вход ПЗУ 48, При этом сигналы с четвертого и пятого выходов ПЗУ 48 поступают через первый 49 и второй 50 элементы ИЛИ бло ка 7 по связи 21 на информационный вход...

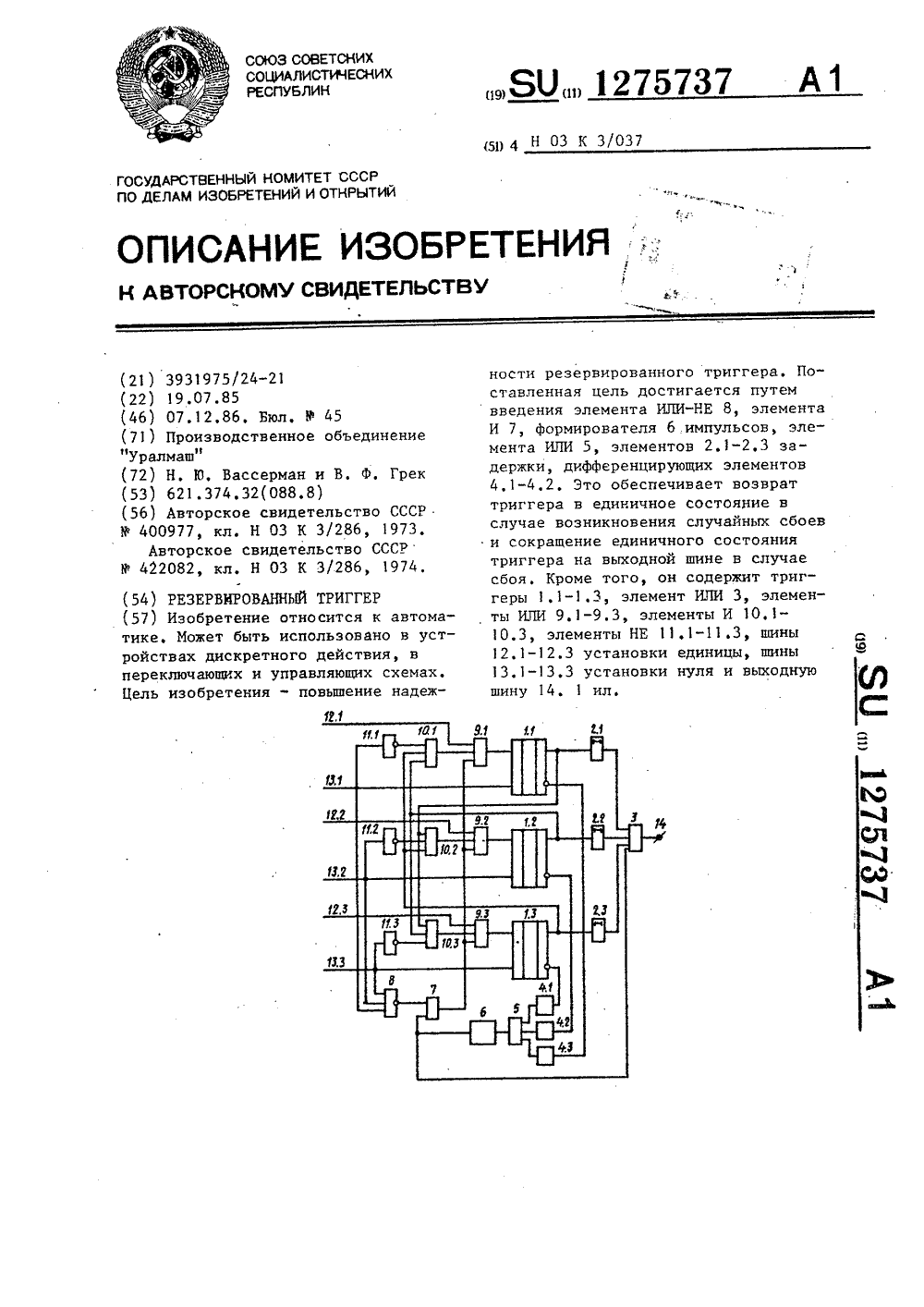

Номер патента: 1275737

Опубликовано: 07.12.1986

Авторы: Вассерман, Грек

МПК: H03K 3/037

Метки: резервированный, триггер

...1.1-1.3 появляется единица,В результате этого через дифференцирующие элементы 4,1-4.3 и элементИЛИ 5 на вход Формирователя б поступает положительный запускающий импульс, формирователь б выдает положительный импульс строго фиксированной длительности. Этот импульс поступает на один из входов элементаИЛИ 3 и на первый вход элемента И 7,Элементы 2,1-2,3 задержки обеспечивает задержку времени, большую временипереходных процессов в элементах 4 и5 и формирователе б, поэтому на выходе элемента ИЛИ 3 единичное состояние поддерживается импульсом с выхода формирователя 6.Если сбой триггеров 11-1,3 произошел из-за наличия на шинах 13,113,3 установки нуля помехи, то свыхода элемента ИЛИ-НЕ 8 поступаетноль на второй вход элемента И 7...

Номер патента: 1272247

Опубликовано: 23.11.1986

Авторы: Грек, Коптелов, Лоевский, Луговой

МПК: G01N 33/48

Метки: гликолей

...нм и максимуме длинны волнывфлюоресценции= 370 нм и по ка"либровочному графику определяют количество пропиленгликоля в замороженных образцах.Результаты представлены в табл,1,25 нтенсивность флюоесценции, отн,ед., ри концентрации пиена 1 О М Условия опыта Вода + пирен 1 Вода + пирен + + 5%-ный этиленгликоль Вода + пирен ++ 10% ный этилен Таблица 1 гликоль Интенсивность флюоресценции, отн.ед, при концентрациипирена Вода + пирен + ЗО + 157-ный этилен- гликоль Условия опыта 0 И Вода + пирен + + 20%-ный этилен 1 О М 24 гликоль Вода + пирен 1 Вода + пирен + + 5%-ный полиэтиленгликоль400(ПЭГ) Вода + пирен +.+ 207.-ныйПЗГ16 55 Формула из обре тения П р и м е ч а н и еИнтенсивностьфлюоресценцииизмерена с точностью +0,5отн.ед....

Номер патента: 1232495

Опубликовано: 23.05.1986

Авторы: Бугаев, Грек, Дробинин, Ейкалис, Жих, Кустанович, Ушеренко

МПК: B29D 29/00

Метки: верхнего, высокого, давления, резины, рукавов, слоя, снятия

...планшайбу 1, выполненную с торцевыми выступами 2, имеющими радиально направленные отверстия с держателями, каждый из которых выполнен в виде вмонтированной в нем гильзы 3 и расположенного внутри нее подвижного поршня 4, удерживающего в верхней части (фиг. 1 - 3) фасонный резец 5 с двумя параллельно расположенными режущими лезвиями 6, ось, на которой он установлен выполнена в виде шлицевого валика 7. На осях 8 в виде гладких валиков установлены два других (нижних) обкатных ролика 9, выполненных с параллельными кольцевыми выступами 10, соответствующими расположению лезвий 6 фасонного резца 5, а ширина выполнена меньше ширины лезвий 6 последнего.Конец обрабатываемого рукава 11 установлен на центральный вращающийся стержень 12.Устройство...

Номер патента: 1203317

Опубликовано: 07.01.1986

Авторы: Бугаев, Грек, Дробинин, Ейкалис, Жих, Кустанович, Ушеренко

МПК: F16L 33/22

Метки: высокого, гибкого, давления, ниппелем, соединение, трубопровода

...путем исключения нарушения целостности металлической оплетки.На фиг. 1 показано концевое соединениерукава после обжатия, продольный разрез; 10на фиг. 2 - рукав с кольцевыми канавками(до сборки с муфтой и ниппелм 1, продольный разрез.Соединение состоит из ниппеля 1 с накидной гайкой 2, гофрированной муфты 3,рукава 4 с внешним 5 и внутренним 6 резиновыми слоями и металлической оплеткой 7.При этом в соединении впадины За соединительной муфты 3 совмещены (при обжатиис выточками-канавками 8 на рукаве 4.Заделку концов гибкого трубопроводапроизводят следующим образом,На наружном резиновом слое 5 каждогоиз концов рукава 4 выполнены кольцевыевыточки-канавки 8, внутренний диаметр которых должен быть больше наружного диаметра металлической...

Номер патента: 1192828

Опубликовано: 23.11.1985

Авторы: Воловельская, Грек, Луговой

МПК: A61K 35/16

Метки: консервирования, крови, сыворотки

...концентрации 5 - 10% в соотношении сыворотка: полиэтиленгликоль 1:О, 5:0,5.1192828 Активность ферментов в сыворотке после консервирования Ферментпо предлагаемомуспособу известномуспособу 4,24 2,7 7,16 6,02 Альдолаза Аланинаминотрансфераза 6,87 3,37 Аспартатаминотранс- фераза 2,45 1,96 5,50 Составитель И. Позина Техред И. Верес Корректор Т. Колб Тираж 721 Подписное ВНИИПИ Государственного комитета СССР чо делам изобретений и оз крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Т. Кугрышева Заказ 7200/10 Изобретение относится к области медицины, а именно к низкотемпературному консервированию сыворотки крови.Целью изобретения является увеличение сроков хранения сыворотки.Пример...

Номер патента: 1173204

Опубликовано: 15.08.1985

Авторы: Вердиев, Голоносов, Грек, Озеров

МПК: G01K 7/25

Метки: мостовая, схема, термочувствительная

...7, третий 8,шестой 9 и пятый 10, образующие че- Отырехплечий резистивный уравновешенный мост. Терморезистор 1 и последовательно соединенный с ним первыйЪпостоянный резистор 5 составляют измерительное плечо мостовой схемы. 5Второй постоянный резистор 6 включают в плечо мостовой схемы, прилегающее к измерительному. Параллельнопеременному резистору 2 задатчикатемпературы в плечо сравнения, проти-ЗОвоположное измерительному плечу, введен третий постоянный резистор 8, апоследовательно с резистором 2 - четвертый постоянный резистор 7. В прилегающее к этому резистору плечовключены последовательно объединенные первый регулировочный 4 и пятыйпостоянный 10 резисторы. Точка соединения указанного плеча с измерительным плечом мостовой схемы...

Номер патента: 1172473

Опубликовано: 15.08.1985

Авторы: Белобородов, Беседин, Гольша, Грек, Кинкер, Малыхин, Хоружий

МПК: A01C 7/00

Метки: варианты, высева, датчик, его, пневмотранспортирующей, семян, сеялкой, системой, фотоэлектрический

...7 образуют герметичную камеру 9, часть которой заполнена светонепроводящей жидкостью с коэффициентом смачивания относительно поверхностей мембраны 8 и перегородки 7 меньше единицы. Держатель 6 обеспечивает также герметизацию разрыва семяпровода 2. Цепи питания осветителя 3 и снятия сигнала с УПС 5 показаны соответственно в виде клемм 10 - 12. Фотоэлектрический датчик высева (второй вариант) содержит корпус 13, установленный в разрыве семяпровода 14, в котором имеется дополнительное отверстие 15. В корпусе установлены осветитель 16, фотоприемник 17, .усилитель (УПС) 18, герметичная камера 19 с мембраной 20 и капилляром 21, проходящем в теле держателя 22, в пазах которого установлены две прозрачные перегородки 23 и 24, закрытые...
