Тареев

Номер патента: 1508833

Опубликовано: 27.05.1999

Авторы: Вершинин, Рудаков, Соломин, Тареев, Тяпченко, Фролова

МПК: G06K 11/06

Метки: ввода, графической, информации, считывания, эвм

Устройство для считывания и ввода графической информации в ЭВМ, содержащее планшет, выполненный в виде системы двух взаимно ортогональных координатных шин, подключенных к выходам соответствующих ключей, информационные входы соединены с выходом первого генератора импульсов, а управляющие входы подключены к выходам дешифратора, информационные входы которого соединены с выходами первого счетчика, нулевой вход которого является установочным входом устройства, а счетный вход подключен к первому выходу блока управления, первый элемент И, один вход которого соединен с прямым выходом триггера, другой подключен к выходу первого генератора импульсов, а выход соединен с счетным входом второго...

Номер патента: 1760520

Опубликовано: 07.09.1992

Автор: Тареев

МПК: G03B 43/00

Метки: видоискателя, зрения, кадра, полем, поля, совпадения, фотоаппарата

...оси видоискателя, оптическая система выполнена в виде расположенного на оптической оси объектива фотоаппарата дополнительного объектива, в фокальной плоскости которого размещен рассеивающий экран, и расположенной между дополнительным объективом и объективом фотоаппарата ромбической призмы, к одной из отражающий граней которой, расположенной на оптической оси дополнительного объектива и имеющей светоделительное покрытие, приклеен клин, дополняющий призму до плоскопараллельной пластинки, а другая отражающая грань призмы расположена на оптической оси видоискателя, при этом световой диаметр дополнительного объектива превышает диаметр входного зрачка объектива фотоаппарата.На фиг.1 представлен общий вид устройства; на фиг,2 - вид поля зрения...

Номер патента: 1739357

Опубликовано: 07.06.1992

Автор: Тареев

МПК: G03B 43/00

Метки: фотоаппарата

...а регистратор изображения жестко связан с первым тест-объектом.На фиг. 1 изображена принципиальная схема устройства; на фиг. 2 - устройство для визуализации результатов контроля,Устройство для контроля фотоаппарата имеет (фиг. 1) первый объектив 1 коллиматора, первый тест-объект 2, установленный в фокальной плоскости объектива 1, контролируемый фотоаппарат 3, включающий объектив 4 и дальномерный канал, условно представленный элементами 5(объектив системы автофокусировки) и 6 (фотоприемник), а также второй объектив 7 коллиматора и регистратор 8 изображений, например видикон. В плоскости пленки в центре кадрового окна контролируемого фотоаппарата установлен второй тест-объект 9, освещаемый осветителем 10. Объективы 1 и 7 коллиматора...

Номер патента: 1739356

Опубликовано: 07.06.1992

Автор: Тареев

МПК: G03B 43/00

Метки: видоискателя, зрения, кадра, полем, поля, совпадения, фотоаппарата

...и оптически сопряжена с координатной системой штрихов сетки и с помощью введенной ромбической призмы, 15 расположенной между широкоугольнымобъективом и контролируемым фотоаппаратом, с диафрагмой, при этом на отражающей грани ром бичес кой призмы, расположенной на оптической оси широко угольного объектива, выполнено светоделительное покрытие и размещен стеклянный клин.На фиг, 1 представлена схема предлагаемого устройства; на фиг, 2 - вид поля зре ния видоискателя контролируемогофотоаппарата в момент его выставления относительно регистратора; на фиг, 3 - вид поля зрения регистратора в момент контроля.30 Устройство для контроля совпаденияполя зрения видоискателя с полем кадра фотоаппарата (фиг. 1) содержит держатель 1 контролируемого...

Номер патента: 1661713

Опубликовано: 07.07.1991

Автор: Тареев

МПК: G03B 43/00

Метки: дальномеров, фотоаппаратов, юстировки

...ходу лучей света основного осветителя 3 и оптически сопряженная счувствительной площадкой телекамеры6 с помощью объектива 5 и полупрозрачной пластины 4. На сетке 17 могутбыть нанесены допусковые зоны 18, 19,.измерительные шкалы 20 и т.д,Устройство работает следующим образом.Контролируемый дальномер закрепляют на юстировочное устройство (непоказано) перед объективом 1. Наклонами опорной площадки юстировочного устройства добиваются в поле зрения ви-,цоискателя картины, представленной на фиг, 2, Иэображение перекрестия 21 сетки 2 должно наблюдаться в центре рамки 22 видоискателя 14. Затем, наблюдая изображение 28 излучающей площадки светодиода 10 и изображение 24 чувствительной площадки фотоприемника 13 дальномера на экране...

Номер патента: 1651264

Опубликовано: 23.05.1991

Автор: Тареев

МПК: G03B 43/00

Метки: дальномера, фотоаппарата

...характеризовать величинуи 5, светоделительное зеркало 6, поворот параллакса изображений, наблюдаемых че, ное зеркало 7 и окуляр 8, а также диафрагму рез окуляр 8 дальномера, Этот параллакс9, дополнительный объектив 10 и регистра- подлежит устранению, что может быть дотор изображений, выполненный в виде те- стигнуто подвижкой объектива 4 или 5 вдольлекамеры 11 и телевизионной системы 12, его оптической оси, Наклон изображений 17Сетка 2 выполнена в.виде прозрачного пе и 18, наблюдаемый на экране телевизионрекрестия на непрозрачном фоне, Чувстви- ной системы 12, устраняют наклонами зертельная площадка телекамеры 11 кал 6 и 7, Совмещение вертикальныхрасположена в фокальной плоскости объек- штрихов изображений 17 и 18 может бытьтива 10....

Номер патента: 1642434

Опубликовано: 15.04.1991

Автор: Тареев

МПК: G03B 43/00

Метки: автофокусировки, системы, фотоаппарата

...могут быть использованы сменные рассеивающие экраны 3 с различными коэффициентами отражения либо ослабители оптического излучения (нейтральные светофильтры), вводимые в ход лучей,Для индикации точности работы системы автофокусировки можно использовать индикатор 12, жестко закрепленный на корпусе прибора, измерительная ножка которого упирается в наружную поверхность объектива 13 контролируемого фотоаппарата, что позволяет оценить точность позиционирования объектива 13, или электронную систему 14, анализирующую выходные сигналы с микросхемы фотоприемника 8. 5 10 15 20 25 30 35 40 45 50 Устройство работает следующим образом.Лучи света от источника 4 излучения проходят объектив 5, полупрозрачную пластину 1, линзу 2 и формируют нэ...

Номер патента: 1610470

Опубликовано: 30.11.1990

Автор: Тареев

МПК: G03B 43/00

Метки: видоискателя, дальномера, работы, фотоаппарата

...фотоаппарата 9 (Фиг.3)Изображения рамки и перекрестия обозначены здесь позициями 20 и 21 соответственно. Б общем случае в зонедальномера 22 будет наблюдаться двоение изображения перекрестия как ввертикальном, так и в горизонтальном,направлениях (Фиг. 3). В кадровомокне фотоаппарата 9 (фиг, 1) устанавливают тест-объект 1 О и на экраневидеоконтрольного устройства 15(фиг. 2) наблюдают изображение 18тест-объекта. В правильно отъюстированном Фотоаппарате 9 оно должно находиться в пределах зоны, ограниченной штрихами 17. Должен разрешатьсяопределенный заранее элемент миры 10.При несоблюдении этих требованийуточняют юстировку. Далее выполняютконтроль точности работы видоискателя-дальномера Фотоаппарата 9, Контрольный блок смещают вдоль...

Номер патента: 1577009

Опубликовано: 07.07.1990

Авторы: Кричковский, Попов, Тареев, Хазанович, Шафоростов

МПК: H02M 3/07

Метки: постоянного, постоянное

...напряжения).Сосуд 2 соединен с контактом 13 источника 12 питания и другим входом нагрузки.Сосуды помещены на общее основание (непоказано) и П-образный пучок проводов 6имеет тягу (не показана) для перемещенияпучка относительно сосудов 1 и 2.Преобразователь работает следующимобразом,В исходном состоянии переключатель 8соединен через контакт 9 с нагрузкой, аисточник 12 питания отключен. Для накопления преобразователем электрических зарядов контакт 10 переключателя 8соединяют с контактом 11 источника 12 питания на время, достаточное дла того, чтобынапряжение нэ преобразователе достиглонапряжения источника 12, после чего егоотключают, Затем преобразователь с помощью переключателя 8 подключают к нагрузке. Процесс повторяется необходимоечисло...

Номер патента: 1569792

Опубликовано: 07.06.1990

Авторы: Каргальсков, Кулева, Тареев

МПК: G03B 13/20

Метки: дальномеров, фотоаппаратов, юстировки

...матрицы 11 и линзы 12.Устройство работает следующим образом,В приспособление 4 устанавливается контролируемый Аотоаппарат,Подвижками приспособления 4 устанавливается оптическая ось видоискателя 8Фотоаппарата параллельйо оптическойоси коллиматора 3, при этом осветитель 1, сетка-экран 2 и коллиматор 3выполняют роль тест-объекта, по которому выполняют ориентирование контролируемого Аотоаппарата. Включаяпоочередно дополнительные осветители 5, на матовом экране с сеткой 2и полем допусков рассматриваетсяиэображение Аоточувствительных матриц 11. Матрицы 11 расположены в Аокусе линз 12, имеющих одинаковые Аокусные расстояния, При этом с помощьюподвижки зеркал 9 и.призмы 10 производится корректировка положения матриц 11 относительно друг...

Номер патента: 1569791

Опубликовано: 07.06.1990

Автор: Тареев

МПК: G03B 13/08

Метки: видоискатель, фотоаппарата

...пластины 3. Сферическое зеркало 5 расположено по ходу лучей света, прошедших прозрачныеметки М рамки 4 и светоделительнуюпластину 3.С целью возможности регулированияяркости наблюдаемых изображений меток М ралки 4 видоискатель дополнительно содержит зеркало 6, установленное с возможностью независимоговращения вокруг параллельной Г (горизонтальной) и перпендикулярной В(вертикальной) рамке 4 осей соответственно, Для улучшения условийосвещенности меток М рамки 4 зеркалом 6 и рамкой 4 может быть помещенсветорассеивающий элемент, например матовое или молочное стекло(не показано).Видоискатель работает следующимобразом,Лучи света от наблюдаемого объекта проходят через объектив 1 и формируют мнимое изображение объектавблизи заданной...

Номер патента: 1509815

Опубликовано: 23.09.1989

Автор: Тареев

МПК: G01M 11/00, G03B 43/00

Метки: камер, расфокусировки, съемочных

...Поскольку при малых расфокусировкахкамеры величина подвижки объективаавтоколлимационного устройства примерно пропорциональна удалению точекТ и Р от плоскости Ф, то эта величинапри резком иэображениА будет вдвоебольше, чем при резком изображении А,.Устройство с пластиной 12 в положении 11 работает следующим образом,Половина коллимированного пучкалучей света проходит через полупрозрачную пластину 12 (фиг,1), объемтив 2 съемочной камеры 1, отражаетсяот плоского зеркала 3 и в обратнойпоследовательности возвращается вавтоколлимационное устройство, вблизифокальной плоскости объектива которого формируется изображение А (фиг.2)автоколлимационной марки, наблюдаемоечерез окуляр 11 (фиг.1). Вторая половина пучка лучей отражается от полупрозрачной...

Номер патента: 1506427

Опубликовано: 07.09.1989

Авторы: Гинзбург, Тареев

МПК: G03B 43/00

Метки: видоискателя, зрения, кадра, полем, поля, совпадения, фотоаппарата

...автоколлиматора 15, в фокальной плоскости объектива 16 ко торого установлена диафрагма Д. Автоколлиматор 15 установлен перед объективом 17 контролируемого фотоаппарата 3. Контрольные метки (КМ) тест- объектов 4 и 5 представляют собой . 40 светящиеся перекрестия.Устройство работает следующим образом.Контролируемый фотоаппарат 3 (Фиг.1) закрепляют в держателе 2 и, наблюдая 45 в видоискатель 10, с помощью юстировочных подвижек держателя 2 добиваются расположения контрольных меток тест-объектов 4 и 5 относительно рамки видоискателя 10 (Фиг.2). Объек тив 17 Фотоапйарата 3 устанавливают в положение "Бесконечность". Если фотоприемное устройство 14 включает анализатор изображений (фиг.З), то целесообразно использовать точечную...

Номер патента: 1432446

Опубликовано: 23.10.1988

Автор: Тареев

МПК: G03B 43/00

Метки: видоискателя, зрения, кадра, полем, поля, совпадения, фотоаппарата

...грани е призмы 6 вне отраженнык ею пучков лучей света от осветителя 4.55Устройство также может содержатьтест-объект 3 с контрольной меткой ввиде прозрачного перекрестия ж, а регистратор может быть выполнен в виде телевизионной камеры 12, связанной снидеоконтрольным устройством 13(фиг, 3).Устройство работает следующим образом.Контролируемый фотоаппарат 9 устананливают на опорную плоскость б держателя 2, базнруя полозками, к которым при работе Фотоаппарата прижимается фотопленка (не покаэано), Затвор фотоаппарата при этом долженбыть открыт, а объектив 10 установленн положение оо , Благодаря выполнению указателя эоны кадрового окнав ниде упоров 5, ограничивающих перемещение фотоаппарата 9 по опорнойплоскости б держателя 2,...

Номер патента: 1395938

Опубликовано: 15.05.1988

Авторы: Рудаков, Семенов, Соломин, Тареев

МПК: G01B 7/03

Метки: координат, объекта

...координатных н 2, электрически изолированных 20 о на от другой. Контролируемый объект 3 размещается в процессе измерений на измерительную поверхность 1.Способ определения координат объекта на измерительной поверхности 25 з ключается в том, что измеряют нач ьную электрическую емкость между к дой парой расположенных рядом пар лельных координатных шин 2. Измер ние емкости может осуществляться спомощью серийно, выпускаемых мостов переменного тока (измеритель емкости не показан). Затем на измерительную поверхность 1 помещают контролируемый объект 3 и повторно измеряют электрическую емкость между каждой прой расположенных рядом координатных шин.Сравнивая значения начальнх и повторно измеренных емкостей, оПределяют номера шин,...

Номер патента: 1381302

Опубликовано: 15.03.1988

Авторы: Манакин, Тареев, Фаерович

МПК: F16L 37/30

Метки: быстроразъемное, соединение, трубопроводов

...13. Дополнительнаявтулка 12 также содержит сФерическую ,поверхность 14, сочленявщувся с дополнительной сФерической поверхностьв 40 ,15 корпуса или плунжерной вставки со" ответственно. Во втулке 9 и между сФерическими поверхностями 11 и 15 выполнены каналы 16,17 и 18, сообщанщие полости 7 и 8 Фланцев 3 и 4 с внутренними полостями 19 и 20 корпуса и плунжерной вставки соответственно. На наружной поверхности дополнительной втулки 12 со стороны Фланца установлены уплотнительные кольца 21. Между сФерическими поверхностями 10 иЮ 11, 14 и 15 установлены соответственно уплотнительные кольца 22 и 23. К штуцерам 5 и 6 жестко подсоединявтся 55 сочленяемые входной и выходной трубопроводы (не обозначены). На плунжерной вставке предусмотрен...

Номер патента: 1016753

Опубликовано: 07.05.1983

Автор: Тареев

МПК: G02B 5/04

Метки: отражательная, призма

...ее поверхности, которая отражает свет, падающий на нее подбольшими углами (скользящий пучок),как плоское зеркало. Наличие светящейся полосы значительно ухудшаетконтраст иэображения. Цель изобретения " повьааение кон-. траста изображения за счет уменьше ния яркости и длины светящейся полосы.Поставленная цель достигается тем, что в отрижательной призме с крышей, на ребре которой нанесена 4 р фаска, последняя выполнена в виде зубчатой поверхности прямоугольного профиля, главное сечение которой параллельно ребру крыши, а отношение ВНИИПИ Заказ 3382/46 илиал ППП "Патентф, г. высоты к шагу зубчатой поверхности выполнено равным 1:2.На фиг. 1 изображена прямоугольная призма с крышей, на ребре кото" рой нанесена Фаска в виде зубчатой...

Номер патента: 1007601

Опубликовано: 30.03.1983

Авторы: Тареев, Уланов

МПК: A01F 12/40, A01F 29/00, B02C 18/06 ...

Метки: измельчитель, кормов, стебельных

...гребенкой установленной на его внутренней стороне подуглом к планкам решета.Угол размещения гребенкиьнонаправления подачи выбран ишения 1 дб. =- ,При этом угол размещения гребенки относительно планок решета выбран из соотношения 1 д,Б = -ф-где Н - высота стоики;Ь3 51 - длина стойки;1 - шаг между стойками.На фиг. 1 изображен измельчитель стебельных кормов; на фиг, 2 - гребенкарыхлитель; на фиг. 3 - схема разверткиповерхности барабана и решета; на фиг. 4 -геометрический расчет заданных углов установки гребенки-рыхлителя; на фиг. 5 -схема расположения дисков, стоек, ножейна валу барабана.Измельчитель стебельных кормов состоит из горизонтально расположенногоприводного вала 1 с жестко закрепленнымна нем барабаном 2, выполненным в...

Номер патента: 998859

Опубликовано: 23.02.1983

Автор: Тареев

МПК: G01B 11/26

Метки: оптических, отражательных, погрешностей, призм, узлов

...показаны стрелками. Одна часть ( например, пучка 13) проходит контролируемую призму 8, эа тем.призму б, ртражается от крыши и грани 4 ромбической призмы и возвращается в автоколлиматор 1, формируя на сетке блик А. Другая часть (14 ) проходит контролируемую призму 8, затем призму 7, проходит ромбическую призму 3 и входит в автоколлиматор 1, в поле зрения которого образует блик А 2. Часть светакаждого из пучков отражается отвходной и выходной граней контролируемой призмы 8 и возвращается вобратном направлении в автоколлиматор 1, формируя дополнительно двепары бликов А, Аи А , А 6. БликиА и А, образованы светом пучка 13,отраженным от граней 9 и 10 контролируемой призмы 8 соответственно,а блики А и А образованы светомпучка 14, отраженным от...

Номер патента: 977947

Опубликовано: 30.11.1982

Автор: Тареев

МПК: G01B 11/26

Метки: параметров, пластин, плоскопараллельных, угловых

...пучка автокоплиматора 1 над предметным столиком 2 и выполненный в виде ромбической призмы 3 со светоделительным покрытием 4 на одной из ее отражающих граней и клина 5 с углом 45 между его гранями, склеенных между собой так, что одна из граней клина сопряжена с отражающей гранью со светоделительным покрытием 4 ромбической призмы 3, а ребро его перпендикулярно ее главному сечению, призму .6 БКРО.Устройство работает следующим образом.При отсутствии контролируемой плоскопараллельной пластины 7 на предметном столике 2 в центре поля зрения автоколлиматора 1 наблюдается один яркий блик, например, в виде перекрестия, пред ставляющий собой изображение марки.Контролируемую плоскопараллельную пластину 7 (прозрачную или непрозрачную)...

Номер патента: 938324

Опубликовано: 23.06.1982

Авторы: Гладченко, Тареев, Шафоростов

МПК: H01G 13/04

Метки: герметизации, конденсаторов, электрических

...полимеризации 100 С.При этом стыки расплавляются, и конденсатор приобретает законченнуюформу. Предлагаемый способ герметизации прост. Использование его даст возможность выполнять операцию герметизации автоматизированно, что упростит трудоемкость ее выполнения в 2 раза и повысит качество герметизации. Формула изобретения Способ герметизации электрических конденсаторов, включающий нанесение эпоксидного компаунда на секции и его отверждение, о т л и -ч а ю щ и й с я тем, что, с цельюповьппения качества герметизации, перед операцией нанесения эпоксидного компаунда на секции из него изготавливают пленки толщиной 1-5 мм иотверждают их до вязкоэластичногосостояния при температуре, в 1,52 раза превышающей температуру окончательной полимеризации,...

Номер патента: 920370

Опубликовано: 15.04.1982

Автор: Тареев

МПК: G01B 11/26

Метки: двугранных, зеркально-призменных, погрешностей, прямых, углов, элементов

...6, отражается от зеркала 3, снова проходя контролируемую пентапризму 6, и возвращается в автоколлиматор 1, приэтом часть света отражается от светоделитель. ной пластинки 5 и вторично проходит контро. лируемую пентапризму 6 в прямом и обрат ном направлении.В поле зрении автоколлиматора 1 наблюда ется ряд блоков Ао А А, Аь 1, убывающей яркости, причем самый яркий блик Аа образован излучением, первоначально отражен.3ным от светоделительной пластинки 5, а блики ААт Аы образованы светом, про И шедшим через контролируемую пентапризму 6 в прямом и обратном направлении соответствен. но 1,2 И раз, Разворотом светоделитель. ной пластинки 5 вокруг оси О добиваются та. кого расположения наблюдаемых бликов в по- З 1 ле зрениячтобы они не...

Номер патента: 861938

Опубликовано: 07.09.1981

Автор: Тареев

МПК: G01B 11/26

Метки: варианты, его, призм, углов

...делится на два пучка, одиниз которых, отразившись от этого покрытия, попадает в автоколлиматор 1.Другой пучок, последовательно отразившись . от двух граней контролируемой призмы 7, зеркального покрытияпластины 4, вновь отразившись от од-ной из граней контролируемой призмы7, также попадает в автоколлиматор 1,при этом часть пучка вновь отражает"ся от светоделительного покрытияпластины 3, вновь отразившись последовательно от двух граней контролируемой призмы, направляется на зеркальное покрытие. пластины 4 и т.д.В поле зрения автоколлиматора .1 наблюдается ряд бликов убывающей яркости, полученных при многократных отражениях от граней контролируемойпризмы 7 и зеркального покрытия пластины 4, используя которые можно найти искомую...

Номер патента: 721673

Опубликовано: 15.03.1980

Автор: Тареев

МПК: G01B 11/26

Метки: пентапризм, пирамидальности

...принципиальная схема установки для контроля пирамидальности пентаприэм; на фиг. 2 - поле зрения автоколлиматора.Установка содержит (фиг,1) автоколлиматор 1, предметный столик 2 и пластину 3.Работает установка следующим об- раз ом.Измеряемую пентапризму 4 (фиг,1) устанавливают на пластину 3, имеющую зеркальное покрытие, базируясь на одну иэ полированных граней прямого угла . Часть параллельного пучка света автоколлиматора 1 падает на отражающую грань контролируемой призмы приблизительно перпендикулярно к ее поверхности, и после отражения от этой грани объектив автоколлиматора формирует на сетке окуляра первый автоколлимационный блик А. Другая часть лучей падает на вертикальную грань прямого угла измеряемой пентаприэмы 4, затем...

Номер патента: 619791

Опубликовано: 15.08.1978

Автор: Тареев

МПК: G01B 11/26

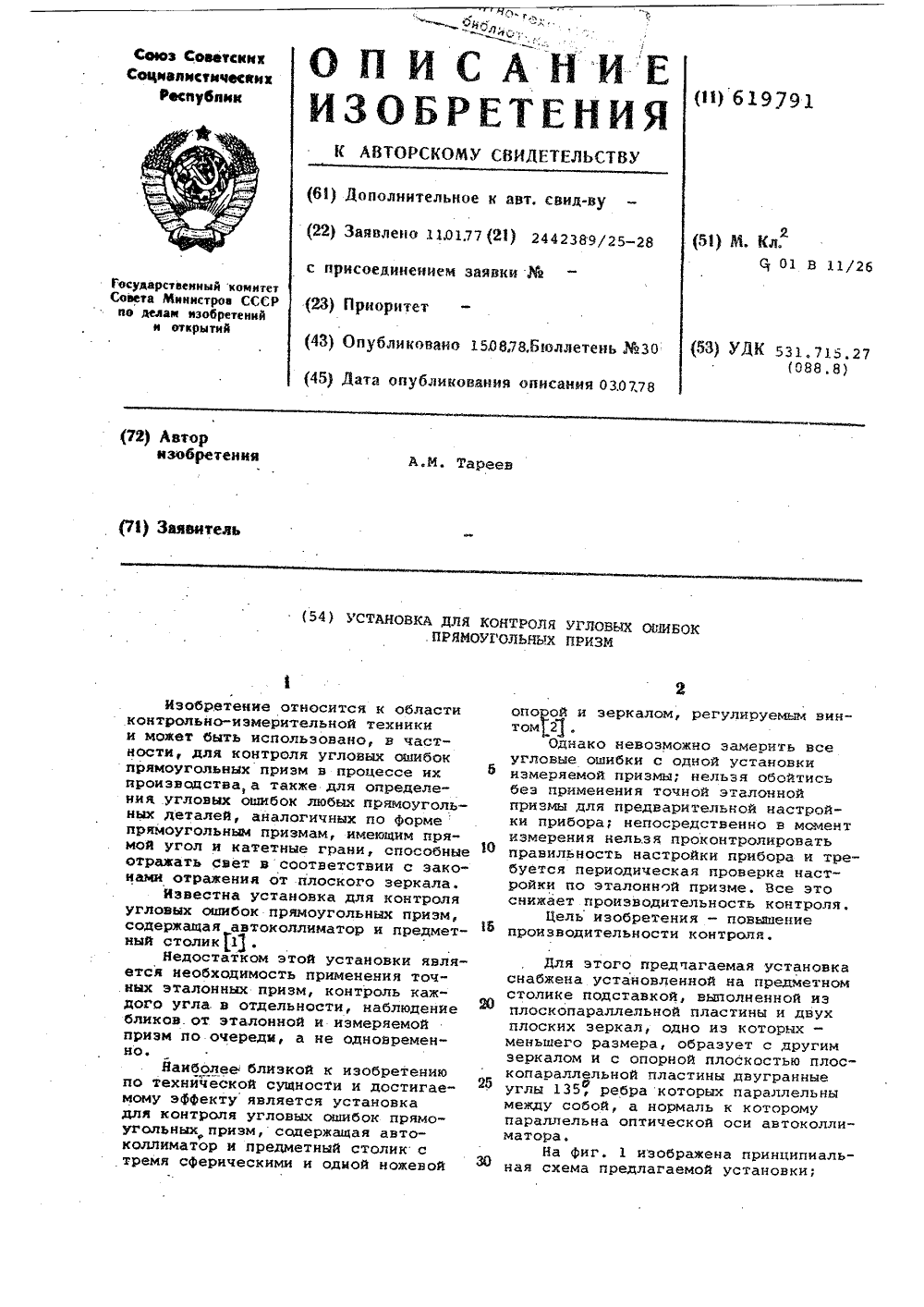

Метки: ошибок, призм, прямоугольных, угловых

...Автоколлкматор по ГОСТ11899-бб,2. Под. ред. Семибратова М,Н.фТехнопогия обработки оптическихдеталей, М., Машиностроение,.1975 г., с. 1 б 8. на фиг. 2 - поле зрения автоколлима-тора в момент 1 змеренкя.Установка содержит автоколлиматор 1, качающийся предметный столик 2, на котором установлена подставка, состоящая из склеенных между собой плоскопараллельной стеклянной плас-. Ь тины 3 и двух плоских зеркал 4 н 5, выполненных в виде прямоугольных стеклянных прнэмр на одной из граней которых нанесено зеркальное отражающее покрытие. Автоколлиматор по от- Ю ношению к подставке устанавливается так, что вго оптическая ось перпендикулярна плоскости зеркала 5, а горизонтальная нить перекрестия сетки параллельна ребру прямого двуграи й...

Номер патента: 569836

Опубликовано: 25.08.1977

Авторы: Джаназян, Тареев

МПК: F28D 15/04

Метки: тепловая, труба

...этого в предлагаемой тепловой трубе спирали выполнены с жидкостными каналами и капиллярными зазорами между вит камы.На фиг. 1 схематично изображена предлагаемая тепловая труба; на фиг. 2 - то же, поперечный разрез.Тепловая труба имеет стальной корпус 1, капиллярно-пористый наполнитель, выпол ненный из отдельных продольно расположен ных проволочных спиралей 2, жестко закрепленных, например, припаянных в местах касания витков проволоки на внутренних стенках корпуса 1, с жидкостными каналами 3 внутри и капиллярными зазорами 4 между витками.Жидкий теплоноситель (которым насыщена данная569836г- стойкость и ",еплоперенос в радиальномнаправлении. Фиг. 8Составитель В. ЛатышевЛ. Лашкова Техред 3. фанта Корректор Н. Ковалев ед Тираж 804 Подпи...

Номер патента: 505092

Опубликовано: 28.02.1976

Авторы: Тареев, Третьяк, Эйстрах

МПК: H02K 15/04

Метки: изоляции, корпусной, обмоток, электродвигателей

...металличвокие прессующие пластины снимают.В случае применения для опрессовки изоляции лобовых частей изоляционных пластин,например, из фторопласта последние оставляют в качестве конструкционного материалапосле спекания.Как указывалось выше, спекание фтороплас 1 овой изоляции производят вместе с нанесенной поверх нее нагревостойкой волокнистойлентой, например стеклянной, которая отделяет прессующие пластины от легко повреждаемой фторопластовой изоляции и прочно приклеивается к последней в процессе спеканияпри температуре и давлении, обеспечивающихпроникновение фторполимера между волокнами ленты, по крайней мере, на половину толщины этой ленты,С целью повышения механической прочности фторопластовой изоляции после спеканияиспользуют...

Номер патента: 479094

Опубликовано: 30.07.1975

Авторы: Джаназян, Тареев

МПК: G05D 23/185

Метки: термостабилизации

...газом, термостабилизируемый элемент 2, регулируемый источник тепла 3 с тепловым экраном 4, расположенный на торце конденсаторной части тепловой трубки 1. В устройстве термостабилизацин под действием теплового потока термостабилнзируемого элемента 2 происходит испарение теплоносителя и оттеснение неконденсируемоН И Е щ 479094 2го газа в левую часть трубки 1, прп этом образуется граница 5 раздела; пар 6 - неконденсируемый газ 7, При уменьшении мощности термостабилизируемого элемента 2 или Г понижении температуры у теплоотдающей поверхности 8 температура элемента 2 снижается; для восстановления температуры включают источник тепла 3, в результате чего происходит испарение теплоносителя и образование 1 о второй границы 9...

Номер патента: 143476

Опубликовано: 01.01.1961

Авторы: Лернер, Тареев

МПК: C25D 11/02, C25D 21/12, H01G 9/04 ...

Метки: анодной, ваннах, конденсаторов, нескольких, одной, переменным, током, фольги, формовки, электролитических

...ванне, прикладывая напряжение источника переменного тока непосредственно между фольгой и ванной, и выполняют электроды, расположенные вначале ванны, с гладкой, а электроды, следующие за ними, с ребристой поверхностью.На фиг. 1, 2 и 3 показаны различные схемы включения ванн и фольги к источникам питания переменного тока.По описываемому способу формовку алюминиевой фольги 1 (фиг. 1) для электролитических конденсаторов переменным током производят в алюминиевой ванне 2, ограничивая обратное напряжение в полупериод, когда фольга отрицательна, путем оксидирования стенок ванны, При формовке в одной ванне погруженные в нее алюминиевые электроды должны иметь в начале ванны возможно меньшую поверхность, чтобы ббльшая часть напряжения,...

Номер патента: 132727

Опубликовано: 01.01.1960

Автор: Тареев

МПК: H01L 23/36

Метки: радиатор

...щ и й с я тем, что, с целью рхности и коэффициента теплоотдачи, радиатор выполли из посеребренной проволоки, припаиваемой к корДля охлаждения мощных полупроводниковых триодов обпользуются радиаторы пластинчатого типа. Эти радиаторы дажменением обдува имеют невысокие теплотехнические показателПредлагаемый радиатор отличается от известных тем, чтоет большую поверхность и коэффициент теплоотдачи, так какв виде спирали из посеребренной проволоки, припаиваемой крадиатора.Конструкция радиатора дана на чертеже.Он состоит из корпуса и спирально навивного оребрениямедный точеный. В торцовой части его имеются отверстия дления радиатора и отверстия для выводов триода. На корпусвается спирально навивное оребрение, которое припаиваетсяДиаметр...
