Инерционный пульсатор

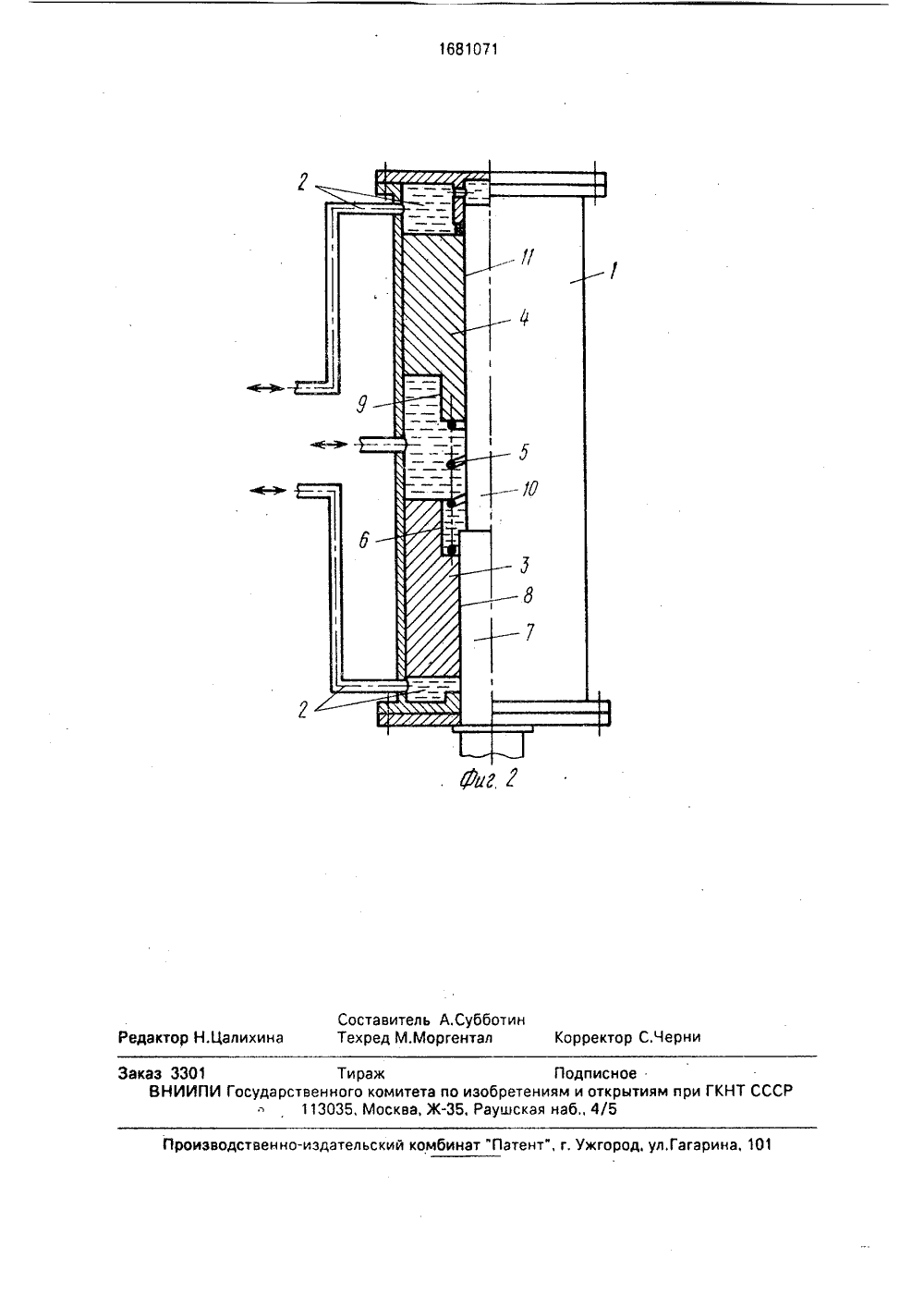

6дела СО АН СССРГ,Г, Угаров и М.А. С) 4 г,У ОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ И К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(57) Изобретение отнтехнике. Целью изовышение КПД путенагрузок и повышенметичном корпусе 1 н ельство СССР В 1/18, 1987.ПУЛЬСАТОР осится к вибрационной бретения является пом снижения ударных ие надежности. В гера ступенчатом штоке 7 расположены приводные массы 3 и 4, В массе 3 выполнена ступенчатая осевая проточка 6, в массе 4 выполнена осевая расточка 11 и кольцевой соосный с последней плунжер 9. При включении привода 2 массы 3 и 4 сближаются, плунжер 9 входит в расточку 6, образуя замкнутую полость. При дальнейшем движении плунжер, сжимая в замкнутой полости жидкость, перемещает шток 7 в осевом направлении. При выключении привода упругий элемент 5 возвращает массы и шток в исходное положение. Изобретение может быть использовано горнодобывающей и перерабатывающей промышленности. 2 ил, 168107110 Изобретение относится к вибрационной технике и может быть использовано вгорнодобывающей, перерабатывающей ихимической промышленности.Цель изобретения - повышение КОД путем снижения ударных нагрузок и повышение надежности работы.На фиг. 1 изображен инерционныйпульсатор с электромагнитным приводом;на фиг. 2 - то же, с гидравлическим приводом.Инерционный пульсатор состоит из герметичного корпуса 1, в котором расположенпривод 2, выполненный в виде двух электромагнитных катушек или гидравлическим,В корпусе 1 расположены две приводныесоосные массы 3 и 4, подпружиненные относительно друг друга упругим элементом5, В приводной массе,3 выполнена сквознаяосевая ступенчатая проточка 6, Ступенчатый шток 7 расположен своей ступенью 8 восевой проточке 6 с возможностью осевогоперемещения. Полый цилиндрическийплунжер 9 охватывает вторую ступень 10штока 7 и выполнен в виде кольцевого выступа на торце приводной массы 4 междуней и приводной массой ,3. Наружный диаметр плунжера 9 равен внутреннему диаметру большей ступени осевой проточки 6приводной массы 3, В приводной массе 4выполнена сквозная осевая расточка 11, соосная с плунжером 9, а которой расположена с воэможностью осевого перемещенияступень 10 штока,Пульсатор работает следующим образом,При включении электромагнитного привода 2 приводные массы 3 и 4 под воздействием манитного поля движутся навстречудруг другу. Плунжер 9 входи в ступенчатуюосевую проточку 6, образуя в ней замкнутую 20 25 30 35 40 полость, ограниченную внутренней поверхностью проточки 6, торцовой поверхностью ступени 10 штока 7, боковой поверхностью ступени 8 штока 7 и торцом плунжера 9, При дальнейшем движении приводных масс 3 и 4 плунжер 9 создает давлением в замкнутой полости, которое, воздействуя на торец ступени 10 штока 7, перемещает последний в осевом направлении. При снятии напряжения с электромагнитных катушек привода 2, упругий элемент 5 раздвигает приводные массы 3 и 4, в результате чего замкнутый обьем размыкается и шток 7 вместе с приводными массами 3 и 4 возвращается в исходноеположение. Далее цикл повторяется,Формула изобретения Инерционный пульсатор, содержащий герметичный корпус с приводом, две подвижные, соосно расположенные и подпружиненные относительно друг друга поиводные массы, в первой из которых выполнена сквозная стуг енчатая осевая проточка, ступенчатый шток, одна из ступеней которого расположена в осевой проточке первой приводной массы с возможностщ осевого перемещения, и полый цилиндрический расположенный между массами плунжер, наружный диаметр которого равен диаметру большей ступени осевой проточки первой приводной массы, охватывающий другую ступень штока. о; л и ч а ю щ и й с я тем, что, с целью повышения КПД путем снижения ударных нагрузок и повышения надежности работы, во второй приводной массе выполнена сквозная осевая расточка, плунжер жестко закреплен на ее торце соосно с осевой расточкой, при этом шток расположен с возможностью осевого перемещения в осевой расточке второй приводной массы.1681071 Составитель А.Субботинедактор Н.Цалихина Техред М.Моргентал Корректор С.Черн оизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 аз 3301ВНИИПИ Тираж Подписноедарственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5
